Обратный молоток для кузовного ремонта

Обратный молоток своими руками – особенности изготовления

Существует несколько видов данного инструмента. Это, в частности:

  • вакуумный;
  • пневматический;
  • споттер;
  • с двумя и тремя гирями.

Конечно, можно просто пойти и купить инструмент в магазине – благо их выбор в настоящее время очень широкий. Однако здесь есть альтернативный вариант, который подойдет для начинающих автомастеров, или в том случае, если нужно сделать какую-то разовую работу. Ведь простейший обратный молоток вполне можно сделать и собственными руками. Ничего сложного здесь нет, да и времени на его изготовление вы потратите совсем немного.

Наиболее оптимальный вариант в данном случае – простой гиревый молоток. Первое, что нам понадобится – это стальной прут

Здесь имеет важное значение его диаметр – нужно брать как минимум 2 сантиметра. Все дело в том, что инструмент, изготовленный из более тонкого прута, окажется недолговечным

Впрочем, для одной рихтовки этого будет вполне достаточно. Также для изготовления самодельного обратного молотка нужна каучуковая рукоятка. Здесь можно воспользоваться снятой с какого-то другого инструмента насадкой. Если есть желание – выточите рукоятку из цельного куска каучука. С поиском этого материала вряд ли возникнут какие-то проблемы.

Следующая важная часть молотка – стальной крюк. На его конце нужно будет нарезать резьбу для последующего вкручивания в штырь. Таким крюком очень удобно вытягивать поверхности за скобы. Кроме того, данный элемент конструкции также позволит применять инструмент и при снятии форсунок. Также нам понадобятся 2 стальные шайбы диаметром 3 сантиметра. Один из важнейших элементов молотка – это гиря. В данном случае рекомендуется взять обыкновенную магазинную бабку, не имеющую выступов и углов, длиной до 15 и сечением до 6 сантиметров. Кроме того, нам потребуется также и сварочный аппарат.

Теперь можно приступать непосредственно к изготовлению молока. Первым делом необходимо осмотреть прут – он должен быть ровным. Если вы рассчитываете на длительное использование инструмента, эту деталь предварительно следует вымочить в антикоррозийном растворе, чтобы она потом не ржавела. Также прут предстоит зашлифовать и обезжирить. На этом подготовительные работы можно считать законченными. Далее берем шайбу и навариваем ее на один из концов прута. Она будет выполнять роль ограничителя, не позволяя гире слететь во время рабочего процесса. После этого к пруту нужно прикрепить крюк – прикрутить либо приварить.

Затем переходим к предварительной подготовке гири. Эту часть нашего будущего молотка сперва нужно будет просверлить насквозь на токарном станке. Диаметр отверстия выбирается исходя из толщины прута – последний должен иметь свободный ход. Лучше всего сразу же все проверить. Если прут ходит туго, отверстие следует немного расширить. Далее можно надевать гирю и фиксировать вторую шайбу. Она также будет выполнять роль стопора, не позволяя бабке деформировать рукоятку. Теперь нужно только лишь надеть подготовленную заранее каучуковую насадку, и все – простой самодельный обратный молоток готов. Проверить его в работе можно на каком-то ненужном куске железа – в гараже наверняка найдется что-то подходящее для этого.

Кстати, можно сделать и самодельный вакуумный обратный молоток. Для этого в описанную выше конструкцию следует внести незначительные изменения. По сути, нам понадобятся практически все из перечисленных выше комплектующих, за исключением стального крюка. Вместо него к штырю следует прикрепить вантуз. Только обязательно берите новый. Все дело в том, что старым вантузом в таком случае нормально работать просто невозможно. Такой инструмент более удобен в работе. Ведь здесь уже не нужно предварительно приваривать к ремонтируемому кузову специальные скобы.

Алгоритм изготовления

Когда модель будущего изделия выбрана, нужно рассмотреть последовательность того, как сделать обратный молоток своими руками. Для начала нужно подготовить все составляющие будущего механизма. Первым этапом проводится очистка и шлифовка. Это необходимо сделать для лучшего скольжения груза по основанию молотка. После этого готовятся составные части. В инструменте с крюком изготавливается насадка нужного размера и диаметра. В случае выбора проекта обратного молотка с клеящейся основой, ее собирают из подручных средств.

Интересное дополнение: если под рукой не нашлось подходящей гири, груз обратного молотка можно соорудить своими руками. Для этого нужно распилить лом на детали одинаковой длины и закрепить их изолентой вокруг стержня, а с помощью сварки соединить полученный результат

Важно помнить, что перемещение по всей длине должно происходить свободно, поэтому делать сварные швы внутри нет необходимости

Нужно выбрать железный стержень, который будет толще, чем основание обратного молотка, на 3-4 см и отпилить деталь длиной 5-7 см. Внутри просверливается отверстие под толщину стержня. Резьба нарезается внутри под прямым углом, чтобы приваренная далее пластина находилась строго перпендикулярно рабочей рукоятке. Эта площадка должна быть хорошо отшлифована и очищена, а на внешней стороне искусственно создается ребристая текстура для того, чтобы липкая основа лучше взаимодействовала с ней.

Самодельную липучку из герметика для обратного молотка можно изготовить из различных материалов. Клеящий состав должен отвечать нескольким характеристикам:

  • он не должен оставлять следов на лакокрасочном покрытии автомобиля;
  • его степень взаимодействия с поверхностью должна обеспечивать надежное сцепление;
  • состав должен быть достаточно эластичным.

Для этой цели можно выбирать любой бытовой состав. Например, соскоблить его с деталей, из которых делают пластиковые окна или воспользоваться смолой, которую можно приобрести в хозяйственном магазине.

Скользящий молоток с дополнительными насадками своими руками сделать тоже несложно. Чтобы его изготовить нужно лишь нанести резьбу на основание. При этом будущие насадки обратного молотка будет нужно делать с диаметром больше, чем стержень, на несколько сантиметров — это обеспечит надежность во время работы. В случае, если насадки уже есть и все они рассчитаны на разные стержни, возможно изготовить адаптер для обратного молотка своими руками или приобрести готовый в любом автомобильном магазине.

Использование обратного молотка в работе по вытягиванию вмятин доказало эффективность при работе с арками и порогами, где доступное внутреннее пространство невелико. Также его применение возможно при небольших повреждениях на дверях и корпусе в случае, если не задето ребро жесткости. Самостоятельное изготовление обратного молотка позволит сэкономить значительную сумму.

Споттер

Споттер применяется для кузовного ремонта и помогает подобно обратному молотку простукивать небольшие деформированные детали. Это — один из методов рихтовки машин, который выполняется подобным оборудованием точечно. В связи с этим указанный миниатюрный прибор имеет массу преимуществ перед обычным устройством:

  1. Рихтовочная работа выполняется качественно.
  2. Время работ со споттером невелико.
  3. Не нужно разбирать авто для выполнения авторемонта.
  4. Уникальный принцип работы позволяет споттеру устранять механические повреждения и дефекты кузова, в том числе капота, крыльев, порогов.

Рихтовка споттером позволит автовладельцу, который хочет заняться ремонтом авто самостоятельно, сэкономить на затратах. Чтобы правильно выбрать споттер, следует учесть характер повреждений авто.

Виды молотков

Различные виды молотков применяются в разных сферах ремонтных и строительных работ. При этом каждая модель изготавливается из разного материала, имеет разное строение и конструкцию. Какие разновидности молотков существуют:

Столярный молоток предназначен для работы с деревянными деталями, поэтому зачастую тыльная сторона головки оснащена гвоздодером. Масса составляет 100-500 г. такая легкость необходима для того, чтобы делать точные, а не силовые удары. Ударная площадь молотка плоская, а рукоятка может быть сделана и дерева, металла или металлопластика. На основании рукоятки обычно крепятся резиновые накладки для крепкого хвата.

К столярным молоткам можно отнести и киянку. Такой инструмент полностью изготовлен из древесины твердой породы. Киянок предназначенный для работы с деревянными деталями в тех случаях, когда есть угроза формирования вмятин на древесине. Киянок используют для соединения пазов деревянных деталей.

  • Штукатурный молоток предназначен не только для работы с глинистой поверхностью. Такой инструмент активно используется в процессе монтажа гипсокартона. Приспособление небольшого размера, а его ударная часть имеет круглую форму. Тыльная часть головки представлена небольшим топориком. Такая конструкция позволяет без повреждения отделочного материала вбивать в него гвозди или производить зачистку (подрезку).
  • Для укладки плитки, кафеля или кирпича используется резиновый молоток. Соответственно такой резиновый молоток тоже называется киянок. Инструмент помогает уплотнять и ровнять хрупкие детали декоративных строительных элементов. Так как резиновый молоток называется киянка, то и для работы с деревом такой тип инструмента подойдет идеально.
  • Молоток плотника (кровельщика) представляет собой инструмент с металлической головкой. Ударная часть может иметь круглую или квадратную форму, а ее поверхность обычно рифленая. Головка дополнительно оснащена гвоздодером или заостренным «усиком». Масса инструмента обычно составляет 300-800 г. Предназначен инструмент для забивания гвоздей, клиньев и подгонки деревянных конструкций кровли и опорных балок.
  • Есть специальный ударный инструмент для кладки, с помощью которого можно подбивать кирпич в процессе работы с кирпичом, бетоном. Благодаря наличию плоской узкой части можно откалывать отдельные части камня, кирпича или бетона. Молоток каменщика имеет название кирка, а в народе нарекается «кулачок». Инструмент должен быть прочным и не слишком тяжелым.
  • Слесарный молоток считается самым популярным и распространенным. Из чего конкретно состоит слесарный вид инструмента. В первую очередь это головка круглая или квадратная с одной стороны и закаленная с другой под углом 45°. Ручка изготавливается обычно из дерева, но может быть металлической или металлопластиковой. С помощью такого инструмента можно забивать клинья, гвозди.
  • Кувалда или молот считается наибольшим видом молотков среди всех. Можно сказать, что это профессиональное приспособление, предназначенное для разрушения. Используется для нанесения мощных ударов без особой точности. С помощью кувалды можно вколачивать сваи, разбивать бетон. Масса приспособления составляет 8-10 кг. Состоит из прямоугольной металлической головки и деревянной рукояти.

Еще есть виды приспособлений, которые применяются в узких сферах. Медный молоток похож на кувалду, но наконечник изготовлен из меди. Такой сплав не производит искр в момент удара, поэтому может использоваться в огнеопасных ситуациях. Маленький аналог слесарного инструмента подойдет для сварщика. Но у такого аналога узкая часть имеет больший угол скала около 45°-50°.

В зависимости от вида работы подбирается тип ударного инструмента. Разное устройство головки помогает совершать определенные манипуляции с разными отделочными и строительными материалами.

Отличительные особенности молотка и кувалды

Если рассматривать 2 варианта ударных инструментов, которые отличаются только массой, то возникает вопрос о том, чем именно отличается молоток от кувалды. Кувалда – это один из подвидов, но все различия разительны.

Основные отличия молотка и кувалды:

Характеристики Молоток Кувалда
Масса 50 — 1000 г 8-10 кг
Размер 28 — 38 см 40 см до 80 см
Назначение Для забивания или демонтажа гвоздей Для разбивания и заколачивания свай, клиньев

Основное отличие данных инструментов заключается в ударной силе и массе. Вообще считается, что приспособление для вколачивания, который имеет массу более 4-х кг – это уже кувалда.

Специальный набор молотков для рихтовки

Многие в процессе рихтовки используют специальный набор молотков. Он состоит из следующих видов данного инструмента:

  1. С плоским бойком – для качественной обработки плоской поверхности.
  2. С выпуклым бойком – для эффективного устранения дефектов, присутствующих на выпуклой поверхности кузова.
  3. Гладилки – применяются для сглаживания всех видов выпуклых дефектов.
  4. Молоток, имеющий насечки – используется для работы с разными вытянутыми поверхностями.
  5. Специальные крючки для выдавливания вмятин с внутренней стороны кузова авто.
  6. Напильники, имеющие насечки, которые используются для обработки относительно небольших поверхностей.
  7. Наковальни и поддержки – это качественное дополнительное оборудование, которое требуется для эффективного крепления металла и его поддержки в процессе рихтовки.

Виды молотков

Зная, как выглядит обратный молоток, нужно понимать, что он бывает разных видов. Все инструменты обладают практически одинаковым действием, имеющим незначительные отличия. Каждый из молотков применяется в определенных случаях для устранения того или иного вида повреждений. Некоторые из инструментов можно использовать для беспокрасочного удаления дефектов. Но иногда обратный молоток имеет такой принцип действия, что после него потребуется обновление покрытия кузова. Особенно это относится к инструментам для рихтовки, которые крепятся к железу сваркой.

Вакуумный обратный молоток

Вакуумным называется обратный молоток, который крепится к металлу присоской. Для создания вакуума применяется компрессор. Для повреждений разных размеров и формы используются свои виды присосок.

Вакуумный обратный молоток

Такой обратный молоток имеет принцип работы, позволяющий удалить вмятины без повреждения лака и краски. Поэтому им нужно пользоваться при неповрежденном лакокрасочном покрытии.

Обратный молоток на клееной присоске

Принцип действия обратного молотка на клееной присоске такой:

  1. Закрепить присоску из резины клеем к поверхности, на которой есть дефекты.
  2. Как только клей просохнет, прикрепить к присоске штырь с резьбой.
  3. Вытянуть вмятину обычным для этого инструмента способом.
  4. Снять штырь.
  5. Удалить присоски, немного подогрев клеевую основу феном.
  6. Убрать остатки клея растворителем.

Обратный молоток с набором присосок

Такой обратный молоток используется для удаления дефектов без окраски кузовных деталей. Он применяется со специальными клеем и растворителем, которые не повреждают ЛКП машины.

Инструмент позволяет бесследно устранять даже значительные вмятины железа. После работы поверхность нужно тщательно промыть водой.

Иногда может потребоваться полировка, если на краске и лаке присутствуют царапины. А пользоваться таким инструментом можно только в теплую погоду или в отапливаемом помещении. На морозе клей неэффективен.

Обратный молоток со сварочной фиксацией

Обратный молоток, который имеет название «со сварочной фиксацией», применяется при подготовке металла к покраске. При прикреплении инструмента к поверхности избежать нарушения лакокрасочного слоя не удастся. Для его использования потребуется предварительное удаление грунтовки и краски с ремонтируемой поверхности. Перед работой к металлу приваривается гайка. Затем к ней нужно прикрутить штырь молотка. Им выполняется вытягивание вмятины. По окончании работ гайку срезают, а поверхность – грунтуют и красят.

Обратный молоток со сварочной фиксацией

Зная, что такое обратный молоток, требующий сварки, многие мастера используют сейчас его в крайнем случае. Работать этим инструментом трудно, а его эффективность не всегда высока. Поэтому он применяется только при сложных повреждениях. Но раньше, когда не существовало иных типов инструментов для устранения вмятин, приходилось пользоваться только им.

Механический молоток

Существует и механический обратный молоток, который внешне напоминает обычный. Он крепится к поверхности крючками или зажимами. Его использование на автомобильном кузове ограничено. Инструмент может применяться там, где есть место для крепления. Иногда для этого приходится вырезать отверстие, которое потом будет заварено. Но этот способ применяется очень редко.

Механический обратный молоток

Иногда такой молоток используется для снятия ШРУСов или подшипников. Он позволяет быстро удалить деталь при ограниченном доступе к ней и не повредить ее. Инструмент может применяться и для иных ремонтных работ.

Вакуумный обратный молоток

Есть отдельный вид устройства — это вакуумный молоток. Вакуумная рихтовка автомобильного кузова имеет свою особенность, благодаря которой можно привести в порядок достаточно крупную поврежденную поверхность машины.

Его преимущество заключается в том, что на нем присутствует вакуумная присоска, благодаря ей не потребуется снимать толстый слой лакокрасочного покрытия перед началом кузовного ремонта. Еще по сравнению с обычным инструментом не нужно будет сверлить или приваривать скобы на участке, подверженном ремонту. В этом случае используются пистоны разных конфигураций и форм. Посредством вакуумной присоски при выравнивании вмятины материал хорошо удерживается. Работа с вакуумным инструментом снизит время на работу и трудозатраты.

https://youtube.com/watch?v=Y1ffHedLhZs

Вакуумная рихтовка кузова осуществляется следующим образом:

  1. Сначала место для выравнивания очищается от жира и прогревается;
  2. Вмятина по центру и краям проклеивается клеевыми пистонами нужного размера. Пистоны зацепляются вакуумным молотком, при этом воздействие на поверхность достаточно аккуратное;
  3. Повторяйте по очереди два предыдущих действия, пока поверхность кузова не примет нормальную форму;
  4. В конце после выравнивания ее хорошо прорабатывают с помощью минилифтера, который идет в комплекте с пистонами.

Несмотря на очевидные преимущества вакуумной вытяжки перед обычным выравниванием, такой способ рихтовки кузова тоже имеет свои минусы. Целиком убрать дефект не получится. Более того, если на поврежденном участке были трещины, то так вы рискуете еще больше его повредить. Соответственно, к выбору способа рихтовки нужно отнестись внимательно, а также правильно выбирать инструменты для работы.

Как видим, обратный молоток — это незаменимый инструмент для проведения рихтовальных работ кузова. Он имеет немало минусов, о которых мы рассказали выше. Но, несмотря на это, только с его помощью можно избавиться от вмятин в труднодоступных местах. Поэтому он обязательно должен присутствовать в арсенале инструментов каждого автомобильного слесаря.

Для кузовного ремонта, как известно, нужен целый ряд специальных инструментов. Без них просто невозможно качественно выполнить работу. Одним из таких инструментов является обратный молоток. Основное его предназначение – выравнивание небольших по площади участков кузова автомобиля, получивших незначительную деформацию. С помощью обратного молотка можно приложить определенное усилие к местам, доступ к которым ограничен.

Здесь нужно сделать одно уточнение. Отдельные участки кузова авто в случае их деформации можно выровнять и с помощью обычного резинового молотка, нанося аккуратные удары в нужном месте с обратной стороны. Однако проблема в том, что получить такой доступ можно далеко не всегда. В такой ситуации автослесарю как раз и пригодиться обратный молоток. Также данный инструмент можно применять в качестве дополнения для споттера (аппарата точечной сварки), для снятия ШРУСа. Более того, обратный молоток впору использовать и при выполнении некоторых видов ремонтных работ, связанных с двигателем. Например, в некоторых случаях его применяют в качестве съемника для форсунок.

Инструкция

Для переделки старого амортизатора в полезный инструмент понадобится его верхняя часть и шток.

Заранее позаботьтесь о емкости для слива масла, которое прольется из распила.

  1. Стойку нужно зажать в слесарные тиски и аккуратно обрезать ее ручной болгаркой до тарелки с установленной пружиной, не цепляя шток. Все крепежные элементы и детали стойки нужно разобрать и снять, из верхней крышки амортизатора вынуть сальник и втулку.
  2. Для сборки полноценного и функционального обратного молотка на амортизаторный шток остается смонтировать ручку, подвижную гирю и насадки.
  3. Если у вас в гараже нашлись детали ручки старого перфоратора или ручной дрели – это большая удача, если нет, – можно приделать к штоку любой напоминающий ручку хомут, способный справиться с задачей и удобный для ваших рук.
  4. Хомут ручки крепится в той части, где на штоке располагается резьбовое соединение. В качестве втулок накрутите две гайки и надежно приварите. Верхняя крышка штока надевается с обратного конца и тоже приваривается к гайкам. Неровности, капли и наплывы от сварки можно сточить болгаркой, а потом – прикручивать ручку-хомут.

Альтернативный вариант – приварить к штоку на расстоянии ширины ладони от края подходящую по диаметру шайбу, обтянуть ручку топливным шлангом против скольжения и закрепить его на резьбе небольшой шайбой и гайкой.

Для изготовления подвижной гири можно использовать срезанную верхнюю часть стойки. Кроме того, необходимо подобрать трубу нужного диаметра: чтобы она свободно скользила по штоку и входила в подготовленный цилиндр из амортизаторной стойки, оставляя внутри свободное пространство. Внутреннюю и внешнюю части будущей гири нужно отцентрировать гайками или шайбами, а один из торцов заварить таким образом, чтобы отверстие трубы осталось открытым. Зазор между деталями заливается расплавленным свинцом или цинком, например, от старого АКБ или карбюратора, чтобы добавить болванке веса. Перед заливкой расплавленным составом корпус гирьки тоже нужно прогреть горелкой. После остывания металла получившуюся гирю отбойника зачищают болгаркой, чтобы придать ей аккуратный вид и убрать лишние капли от сварки, и устанавливают на шток. Для использования потенциала обратного молотка в полной мере и применения его для различных работ сделайте накручивающиеся на свободный конец штока насадки: зацепы из болтов, насадки под головку и т.д. Для выправления несложных вмятин на кузове автомобиля обратный молоток можно использовать в комплекте с поисковыми магнитами, которые можно приобрести в специализированных магазинах.

Всем привет.Приспичило мне рихтануть кузов своего автомобиля, в связи с чем появилась необходимость в обратном молотке.Вещь достаточно прикольная и в хозяйстве необходимая. Покупать не стал, так как цена на обратные молотки мягко сказать слегка завышена.Получилось вот что

У знакомого на СТО выбрал пару амортизаторов с тонким штоком, амортизатор распилил, вырезал кусок размером с мою ладонь та часть что с дырочкой,

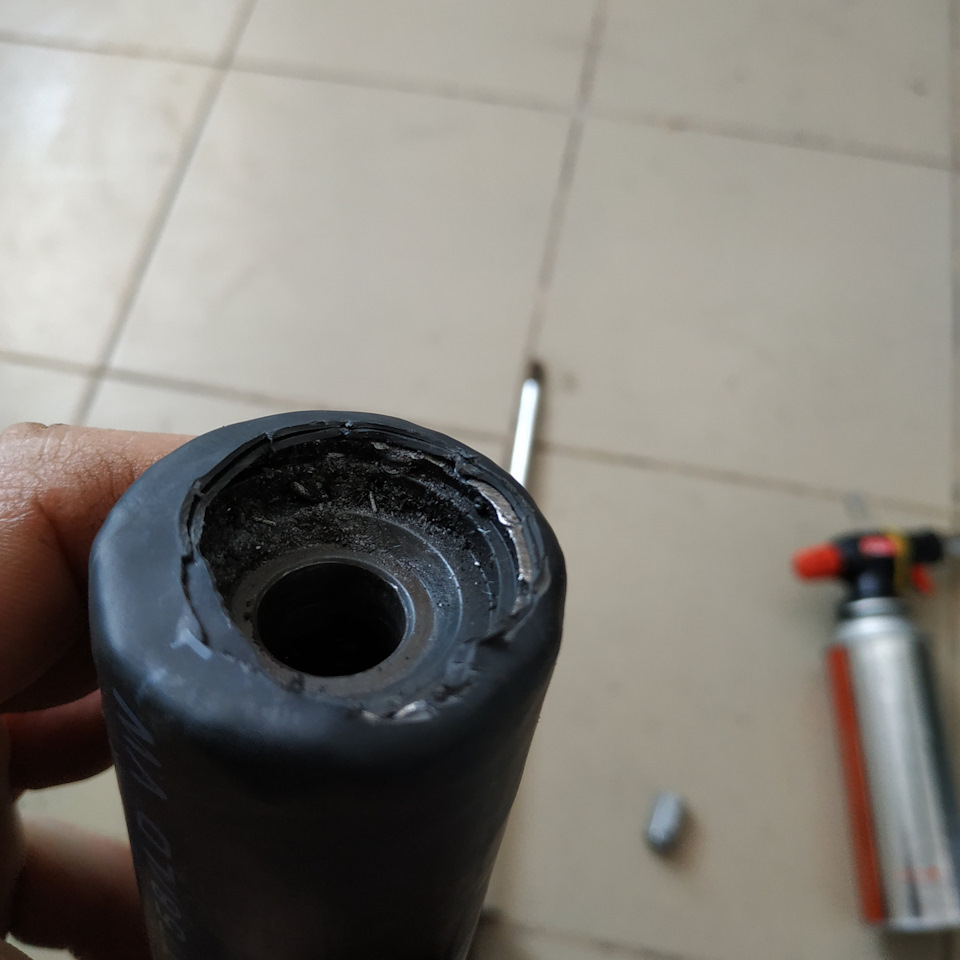

с другого амортизатора извлек узел где находился сальник,

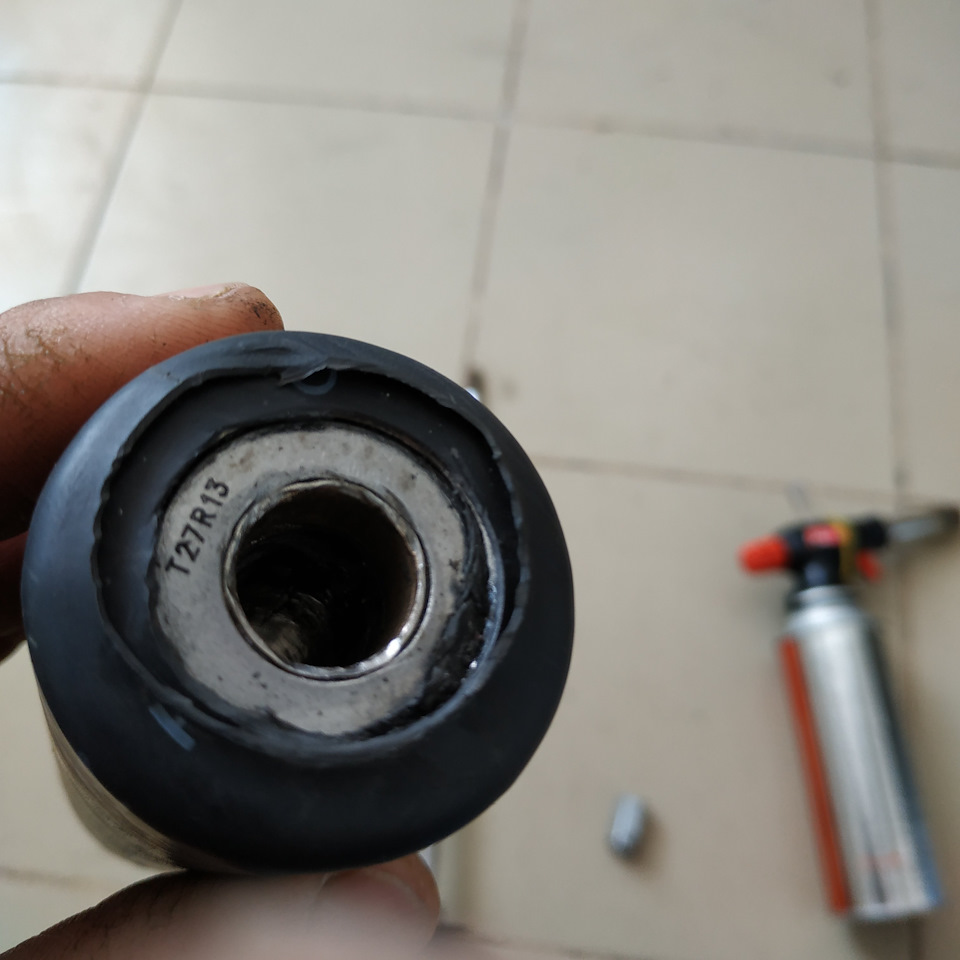

Вставил шток, залил свинцом обварил и прошёлся по отверстию где будет ходить шток сверлом, вес молотка получился порядка 1,5кг(не взвешивал, на глаз, превращается слегка, ниже исправил, масса примерно 700 грамм, но моим весам особой веры нет).Молоток обтянул термоусадкой в 2 слоя.Задняя ударная часть состоит из нескольких шайб, и двух гаек посаженных на локтайт, на которые наварена шпилька держащая пластиковую ручку Ручка сделана из рукоятки от болгарки или хз чего, нашел в гараже. Пружинка на любителя, можно не ставить. Длинная гайка на рабочей части служит как держатель сменных насадок.

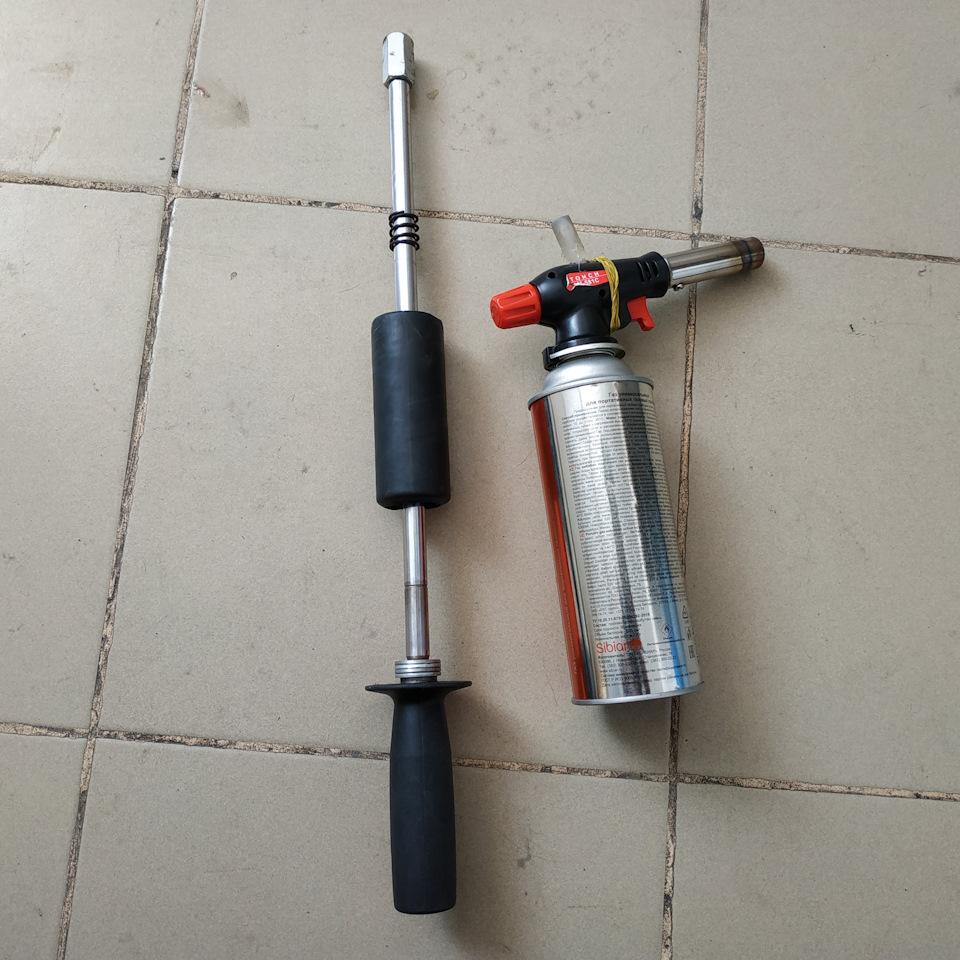

Для тех кому интересно, что и как прикручивается на рабочую часть

Любые виды кузовных работ являются дорогостоящими и требуют специальных навыков и инструментов. Однако на покупке некоторых возможно сэкономить, соорудив их самостоятельно. Например, обратный молоток своими руками можно сделать за час. Это позволит самостоятельно проделывать и контролировать процесс выравнивания вмятины на кузове в труднодоступных местах.

Разновидности

Обратный молоток для кузовного ремонта бывает четырех типов:

  1. Обратный молоток вакуумный наиболее универсальный, в то же время наиболее дорогой. Он крепится к металлу с помощью присоски, вакуум в которой создается компрессором. Для работы с вмятинами различного размера производители комплектуют инструмент присосками нескольких размеров. Качество вакуумной фиксации не уступают качеством другим типам крепежа. Крепить эту модель можно к различным поверхностям, независимо от кривизны, наличия краски и каких-либо загрязнений.
  2. На клееной присоске – изготавливаются с резиновой присоской, которая крепится к поверхности с помощью клея. После высыхания клея, к насадке клеится штырь резьбовым креплением. Затем вмятина вытягивается обычным образом. Затем штырь выкручивается, а насадки снимаются путем нагревания клея монтажным феном. Остатки клея удаляются растворителем. Минус этого типа в том, что работать им в зимнюю пору практически невозможно, так как клей не схватывается. Отметим, что растворитель разработан специально для такого клея, и на покраску автомобиля он не повлияет.
  3. Со сварочной фиксацией – этот тип раньше был наиболее распространенным, но из-за большого количества недостатков и ограничений используют такие молотки намного реже. Для его применения нужно приварить к кузову гайку, в которую вкручивается штырь инструмента. Рабочая поверхность должна быть предварительно очищена от краски грунтовки, чтобы был доступен открытый металл. Гайка приваривается с помощью точечной сварки. После рихтовки, гайка срезается, место сварки зачищается и окрашивается. Из-за большой сложности, такой тип инструмента применяется только в очень сложных случаях.
  4. Механический молоток – имеет классическую конструкцию, отличается только типом крепежа. Обычно в и качестве выступают крючки и зажимы. Он используется только в тех случаях, когда на кузове есть место крепления. В некоторых случаях в корпусе может быть сделано отверстие, которые завариваются после выполнения работ. Очень часто механические молотки используются для демонтажа подшипников, кода нет доступа к их обратной стороне. При этом подшипник остается целым.

Изготовление

Самостоятельно сделать такое приспособление не так уж и сложно. Специальных инструментов и материалов при этом не потребуется. И времени много для этого не будет нужно. Чтобы иметь наглядное представление о работе, можно посмотреть обучающее видео, а также сделать примерный чертеж.

Если говорить про инструментарий, то для работы вам потребуется следующее:

  1. Штырь из металла на 50 см и диаметром в 20 мм;
  2. Груз с внутренним отверстием;
  3. Желательно иметь инструмент для нарезания резьбы;
  4. Аппарат для сварки;
  5. Болгарка.

Если вы хотите сделать молоток с крючковым типом крепления, то выполните крючок на конце штыря. Его можно сделать из пассатижей или тисков. Другой вариант — приварить уже готовый крючок от другого инструмента.

Если же захват инструмента будет резьбовым, то нарежьте резьбу на конце штыря специальным инструментом. Много нарезать ее не нужно, поскольку металл кузова достаточно тонкий.

Когда будет готов наконечник, на штырь надевают груз, ограниченный с обратной стороны инструмента. Это можно выполнить посредством резьбового упора или же методом сварки. Резьбовой упор — вариант более приемлемый, поскольку можно применять грузы разного веса в зависимости от того, какое нужно усилие на конце инструмента.

Применение

Такой инструмент имеет следующий принцип работы:

  1. Для начала внимательно изучите деформированный участок на машине и подберите подходящий крюк в зависимости от места его расположения, а также размеров вмятины — это позволит в будущем правильно вычислить точность силы приложения;
  2. Потом поврежденный участок на кузове хорошо очистите от лишнего слоя краски, а также грунта до металла;
  3. Далее, на металлическую поверхность вмятины на автомобиле приварите специальные скобы (ремонтные шайбы) посредством сварочного аппарата. Если с молотком в комплекте идет электрический споттер, то при выравнивании потребуется только сменить насадку;
  4. За скобы зацепляем крючок инструмента, потом аккуратно и легко вытягиваем вмятину. Рекомендуется это делать до полного исчезновения поврежденного участка кузова;
  5. Чтобы целиком удалить вмятины, для начала приварите несколько скоб, а потом через их отверстия протяните прут инструмента, чтобы повреждение исчезло;
  6. Исправленный участок обрабатываем грунтовкой и покрываем краской в зависимости от тона кузова.

Однако, наравне с преимуществами, такой молоток имеет и ряд недостатков. Из-за них можно вместе с имеющейся вмятиной на кузове удалить и неповрежденный ранее слой краски. Кроме этого, данный инструмент не подойдет для исправления больших вмятин на капоте, крыше или поверхности багажника машины. А приваривание скоб может испортить металл, из-за этого деталь потребуется заменить полностью.

Схема для самодельного споттера

Самодельный споттер можно сделать из старого инвертора. Но для этого нужно знать, по какой схеме собирается конструкция. Работа споттера зависит от ряда обязательных компонентов:

  • сварочных трансформаторов;
  • первичной обмотки;
  • диодного моста;
  • тиристора.

Схема работы оборудования определяется по двум диагоналям. Мощность трансформатора первой диагонали выше, чем второй. Поэтому он принимает напряжение после включения аппарата. Электричество поступает через вторичную обмотку по диодному мосту и реле в конденсатор. Благодаря этой системе обеспечивается зарядка. При этом в трансформаторе напряжение пропускается, и не накапливается. При такой схеме запуска тиристор закрывается.

Для начала сварки потребуется открытие тиристора. После отключения зарядки конденсатора, вторичная обмотка трансформатора получит достаточный показатель тока для сварки. Более подробно рассмотреть элементы схемы в работе можно на плане.
