Односкатная крыша: устройство, пошаговая инструкция, расчет угла наклона

Содержание

Основные особенности устройства односкатной кровли

Односкатная крыша представляет собой плоскость, наклоненную в одну сторону (имеющая один скат). Чтобы понять, стоит ли делать односкатную крышу в своем доме, нужно узнать все ее плюсы и минусы. Разберем их подробнее.

Плюсы односкатной крыши

Экономичность – односкатная крыша не требует большого расхода материалов;
Высокая скорость строительства – из-за простоты конструкции сокращается время на строительство;
Легкость проектирования и монтажа – такую крышу можно спроектировать без особых знаний в области проектирования крыш;
Минимальный расход внутреннего пространства – отсутствие дополнительных стоек и распорок внутри крыши позволяет максимально эффективно использовать чердачное пространство;
Минимальный вес крыши из всех видов крыш, что создает уменьшенную нагрузку на дом;
Совместимость с любым кровельным материалом;
Возможность расположить верхнюю часть здания с учетом ветров, снизив нагрузку от них.

Минусы односкатной крыши

Подверженность нагрузкам от осадков – пожалуй одна из основных причин, по которой владельцы домов не стремятся возводить такую крышу. При слишком малых углах наклона такой кровли и большой площади она может не выдержать большого давления снега и рухнуть – приходится либо усиливать стропильную конструкцию крыши, либо производить частую очистку.
При минимальном наклоне односкатной крыши съедается полезное чердачное пространство, которое обычно используется под хранение вещей или для строительства крыши мансарды.
Внешний вид. Данный вид крыш не пользуется популярностью, как правило, из-за сходства построек с односкатными крышами с хозяйственными постройками, но это достаточно субъективный взгляд, так как современные архитектурные решения реализуются на очень высоком уровне.

После учета и взвешивания всех достоинств и недостатков, перейдем к следующим этапам рассмотрения конструкции односкатной кровли.

Преимущества и недостатки односкатной крыши

Как и для любого другого типа кровельной конструкции, перед монтажом односкатной крыши необходимо изучить особенности ее эксплуатации, а также положительные и негативные стороны именно такого выбора. К преимуществам данной конструкции можно отнести следующие моменты:

возможность использовать любой кровельный материал. Это обусловлено тем, что значение угла наклона односкатной крыши может быть минимальным, то есть она может быть полностью плоской;
меньшая парусность из-за наличия одного ската, а не двух. Такой тип конструкции можно использовать даже в очень ветреной местности;
простота монтажа и эксплуатации. Односкатную кровлю достаточно легко можно построить своими руками;

Уход за конструкцией односкатной крыши

Для того чтобы ваша односкатная кровля прослужила вам как можно дольше, а также могла похвастаться привлекательным внешним видом, высоким уровнем гидро- и теплоизоляции, другими эксплуатационными характеристиками, необходимо время от времени выполнять следующие действия:

осмотр стропильной системы на предмет поврежденных влагой или паразитами частей. Если часть стропил пострадала от избыточной влажности, грызунов или других неблагоприятных воздействий, то ее необходимо как можно скорее заменить или как минимум обработать специальными составами. Обработка антисептиками имеет смысл только на начальной стадии поражения, а в особо запущенных случаях вам придется полностью менять стропильную систему, разобрав для этого крышу. Чтобы не допустить подобной крайности, профилактический осмотр нужно выполнять регулярно;
периодическая уборка мусора со ската кровли. Скапливаясь, он не только увеличивает нагрузку на конструкцию, но и затрудняет сход снега в зимний период. Если своевременно не чистить кровлю от веток и другого мусора, покрытие рискует провалиться;

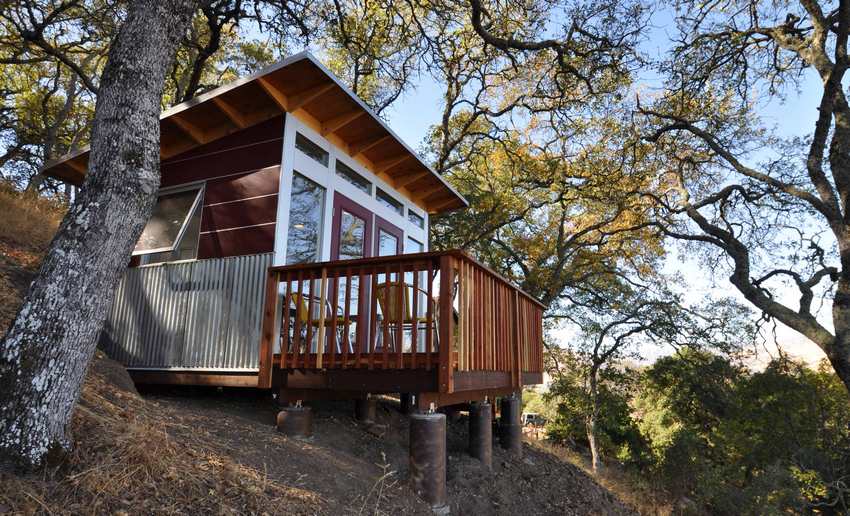

Закрытая беседка с односкатным типом кровли, построенная на склоне

замена прохудившихся листов кровельного материала. Если речь идет о черепице или шифере, вы легко можете заменить лишь небольшую часть кровли, чтобы восстановить ее целостность. Учтите, что если кровля местами провалилась, скорее всего, вам придется менять не только верхний слой, но и обрешетку с изоляционными слоями. В противном случае вы рискуете получить значительное ухудшение тепло- и гидроизоляционных свойств всей конструкции.

Помните, что при должном уходе односкатная крыша прослужит максимально долго вне зависимости от вашего региона или типа выбранного кровельного покрытия. Главное, не экономить на строительных материалах, и тогда конструкция на протяжении длительного времени будет радовать вас привлекательным внешним видом и отличными эксплуатационными характеристиками.

Шаг 7. Вычисляем высоту односкатной крыши

Вот три самых популярных способа точно вычислить нужную высоту будущей крыши.

Способ №1. Геометрический

Односкатная крыша имеет вид прямоугольного треугольника. Длина стропильной ноги в этом треугольнике – гипотенуза. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.

Способ №2. Тригометрический

Еще один вариант расчета длины стропильных ног такой:

Обозначим А длину стропильных балок.
Обозначим Б длину стропил от стены до конька, или длину части стены в этой области (если стены вашей постройки разной высоты).
Обозначим Х длину стропил от конька до края противоположной стены.

В этом случае Б = А * tgY, где Y – это угол наклона крыши, а длина ската высчитывается так:

Х = А / sin Y

На самом деле все это не сложно – просто подставьте нужные значения, и вы получите все параметры будущей крыши.

Способ №3. Онлайн-калькуляторы

Кстати, рассчитать нужный угол односкатной крыши помогут также современные онлайн-калькуляторы. Обычно их настраивают под действующие СНиПы – «Нагрузка и воздействие» ТКП 45-5.05. Но этот метод можно использовать только как дополнительный.

Вычислили? А теперь переходим к строительству самой крыши:

Надеемся, что вы во всем разобрались легко!

Подбор материалов и расчет их количества

Длина стропил для крыши с одним скатом влияет на размер сечения бруса и его количество. Тонкий брус не предназначен для больших нагрузок, следовательно в таком варианте стропила должны быть установлены более плотно.

При выборе кровельного материала нужно учитывать не только уровень наклона кровельной конструкции, но и ее площадь. Гладкая поверхность повышает соскальзывание осадков, а ребристая – понижает. Это тоже необходимо учитывать при просчетах.

В таблице указаны параметры для выбора брусьев нужного сечения. Для создания стропильного каркаса рекомендуется использовать древесину не ниже первого сорта. На ней не должно быть видимых повреждений, деформаций и плесени

Для каждого вида кровельного материала существуют определенные требования к шагу обрешетки и монтажу. Для черепицы шаг составляет 30 см, для шифера – 44 см. Для гибкой кровли нет жестких требований к шагу и углу наклона. Вес кровельного материала указывается в технических требованиях к эксплуатации.

Делаем крышу своими руками

Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.

Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.

Вначале устанавливаются болты

Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.

В брусе сверлятся отверстия

Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.

Установлен мауэрлат

Проделываются выемки для гаек

Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.

Закручиваются гайки

Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.

Нанесение разметки

Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.

Крепление второго бруса

Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.

Создание спилов на стропильных ногах

Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене

Доски важно зафиксировать при помощи крепежного элемента

Установка стропильных ног

Процесс установки стропил

Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.

В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.

Схема сооружения стропильной системы односкатной крыши над пристройкой

Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.

Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.

Утепление односкатной крыши

Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран

Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия

Видео – Создание односкатной кровли

Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.

Примеры красивых строений

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

Кровля с одним скатом из профнастила

Профнастил имеет такие достоинства:

небольшой вес;
прочность;
отсутствие вредных веществ в составе материала.

Для крыши следует использовать профилированные листы марки Н и НС. Листы марки С допускается использовать лишь для маленьких хозяйственных строений, при этом обязательно должна быть выполнена сплошная обрешётка.

В кровле с единым скатом нет конька, поэтому есть высокая вероятность проломления конструкции. Следовательно, лучшим вариантом является использование профнастила марок NS35 и NS44.

В таблице ниже можно увидеть допустимый уклон крыши исходя из используемого материала:

Таблица: уклон крыши исходя из выбранного материала

Профнастил	Угол наклона кровли, °	Толщина листа, мм	Шаг обрешётки
С-8	минимум 15°	0,5	сплошная обрешётка
С-10	до 15°	0,5	сплошная обрешётка
С-20	до 15°	0,5–0,7	сплошная обрешётка
С-21	более 15°	0,5–0,7	до 650 мм
НС-35	более 15°	0,5–0,7	до 1000 мм
Н-60	минимум 8°	0,7–0,9	до 3000 мм
Н-75	минимум 8°	0,7–0,9	до 4000 м

Монтаж конструкции из профилированных листов следует начинать с установки мауэрлата. В бетонных или каменных стенах для него предусматриваются специальные шпильки, которые замуровываются в кладку так, чтобы они выходили за уровень стены на 15–20 см. В брусе, используемом под мауэрлат, просверливаются отверстия, через которые он надевается на шпильки. Сверху соединение фиксируется гайками через широкие шайбы.

К бетонным или каменным стенам мауэрлат крепится при помощи заранее установленных шпилек с резьбой

Если стены дома деревянные, то для крепления мауэрлата могут использоваться нагели, мотки проволоки или металлические скобы.

Далее к мауэрлату фиксируются стропильные ноги. Самый доступный метод — два скрещённых гвоздя длиной более 15 см или скобы из металла. Затем выполняется разметка стропил:

Прежде всего нужно уложить рейку на мауэрлат так, чтобы в крайних частях остались свесы по 45–50 см.
С помощью угольника или строительного уровня следует выполнить разметку запила. Его ширина должна соответствовать габаритам мауэрлата.
Затем надо соорудить шаблон исходя из полученного значения.
По шаблону сделать разметку на остальных стропильных ногах.

В качестве основания будет использоваться обрешётка из реек или металлических прогонов. Принцип подбора будет следующим:

Если угол наклона небольшой, то обрешётка должна быть сплошной или с шагом максимум в 30 см.
Если уклон средний, то шаг может быть от 35 до 65 см.
Если планируется сделать крутую кровлю, то шаг можно увеличить до 1 м.
В случае большого уклона профнастил можно устанавливать с шагом 3–4 м.

Обрешётка выполняется снизу вверх. Каждый брус закрепляется на один гвоздь или скобу. Фиксация производится прямо к стропильной ноге. Далее монтируются вспомогательные свесы, под которые подкладывается рубероид. Это позволит защитить элементы от сырости. В дальнейшем свесы будут зашиты сайдингом.

Укладка гидроизоляции

Если крыша будет невентилируемой, то в качестве гидроизоляционного материала должна использоваться не обычная плёнка, а антиконденсатная. Допускается использование паропроницаемой мембраны, которая способна отводить наружу излишки водяного пара.

Длина профилированных листов должна быть больше длины ската. Чтобы поднять профнастил, первым делом следует закрепить верёвку на обоих концах лестницы. В результате получится петля, в которую можно вставить профнастил и поднять его наверх.

Профнастил можно поднимать по лестнице. Для этого нужно предусмотреть страховочные пояса из верёвки и проволоки, чтобы листы не сдувало ветром

Листы монтируются в горизонтальном положении, начинать нужно с нижнего угла. Если необходимо выполнить подрезку листа, то не стоит это делать при помощи болгарки, иначе будет разрушен слой цинка со специальным покрытием, в связи с чем металл будет подвержен коррозии.

Крепление профнастила на кровлю

На один лист уходит минимум 9 саморезов. Если высота ребра менее 2 см, то крепёж надо закручивать в вершину. Если ребро высотой более 2 см, то крепёжный элемент устанавливается в прогиб

Важно следить за тем, чтобы не пережималась прокладка для уплотнения

Профнастил на обрешётку устанавливается таким образом:

В первой рейке нужно установить по одному самонарезающему винту в прогиб.
Во второй рейке устанавливается по 2 самореза через 2 прогиба.
В третьей планке монтируется по 3 винта через 2 прогиба.
В четвёртой планке должно быть всего 4 крепёжных элемента по ширине листа.

Листы с высотой ребра до 2 мм крепятся по волнам, в остальных случаях саморезы нужно вкручивать в прогиб Профнастил должен укладываться вертикальными полосами. Стыковка производится по ширине одной волны. Возле перегородок и в местах стыков материал укладывается с нахлестом в 17–20 см.

Преимущества и недостатки крыши односкатного типа

Подбирая вид крыши, необходимо учитывать все положительные и отрицательные характеристики каждого варианта. Ниже будут представлены особенности крыш односкатного типа.

Главные преимущества односкатной крыши: быстрый процесс ее сооружения, простота монтажа и низкий вес. Минимально допустимый угол наклона для такой крыши – 5 градусов.

Направив скат к южной стороне, можно снизить теплопотери. Невысокая парусность крыши с одним скатом обеспечивает надежность и долговечность конструкции, а также возможность ее установки в регионах с повышенной ветреностью.

Из-за плоской поверхности, односкатная крыша считается наиболее устойчивой к природным воздействиям. В случае скопления снега, он образует ровный слой, оказывающий равномерную нагрузку на всю конструкцию

Система вентиляции наклонной односкатной крыши гораздо проще двухскатной: для нее не требуются вентилируемые коньки и аэраторы. Но несмотря на простоту и универсальность для малоэтажных зданий, такая крыши имеет ограничения и недостатки.

К ним относятся:

строго регламентированные противопожарные нормы затрудняют процесс создания чердака или мансарды;
низкий уровень наклона не подходит для Северных регионов, где превалируют снежные осадки;
необходимость механической очистки от снега в зимний период в случае его скопления из-за маленького угла наклона.

В зависимости от площади и конфигурации постройки, потребуется определенный вид кровли. Крыша с одним скатом может устанавливаться на жилых домах в несколько этажей, но не подходит для многоэтажных зданий.

Уход за односкатной крышей

Если было принято решение построить крышу с одним скатом, то стоит помнить о том, что за ней нужно правильно ухаживать:

Понадобится выполнять регулярную очистку от снега, особенно в случае больших снегопадов и весной.
Важно постоянно контролировать состояние деталей конструкции крыши, а также своевременно устранять выявленные недостатки. Обязательно нужно осматривать конструкции стропил

В некоторых случаях древесина может быть ослаблена в связи с поражением гнилью или грызунами.
Во время осмотра также рекомендуется удалять скапливающийся между волнами шифера мусор, так как он негативно влияет на состояние кровли. Во время дождя в этих местах будет скапливаться большое количество воды, которая через некоторое время может разрушить шифер. В таком случае снег будет накапливаться быстрее.

Если соблюдать данные правила, то частный дом с односкатной кровлей будет служить много десятков лет. Чтобы исключить сложности из-за чрезмерного количества осадков, понадобится ещё на этапе составления проекта продумать то, как будет проходить обслуживание кровли, а также предусмотреть размещение удобных выходов на крышу.

В чем плюсы односкатной кровли

Помимо высокой надежности и удобности в пользу выбора такой конструкции говорят следующие преимущества:

Экономичность – небольшие финансовые расходы на материалы для строительства.
Легкость проектирования – даже несведущий в строительстве человек сможет построить крышу такого типа.
Возможность постройки мансарды при верном подходе к монтажу.
Применения различного вида кровельных материалов при условии соблюдения верных углов наклона.
Простота в ремонте при необходимости – из-за простоты конструкции обрешётки и системы строп.
Все же односкатные кровли имеют и некоторые: у них не слишком эстетичный вид, они не могут переносить существенные нагрузки (например, при сильных снегопадах), при мощных порывах ветра не в состоянии удержать материал на крыше.

Но все недостатки крыши при грамотном планировании можно легко устранить. К примеру, чтобы предупредить срыв кровли, можно насадить вокруг деревья либо рядом построить более высокое здание.

Нюансы при составлении плана

Этот рабочий момент всегда осложняет задачу. Чтобы сделать правильные расчеты, надо посоветоваться с опытными кровельщиками или воспользоваться строительным калькулятором, который можно отыскать в интернете. В любом случае крыша не является сложной и никаких проблем с расчетами и составлением плана не должно возникнуть

На какие монеты стоит обратить внимание:

На величину диаметра бруса влияет размер крыши. По технологии длина стропил определяет высоту всей кровельной конструкции. Ширина между балками составляет от 50 до 100 см. Если применяются брусья с мелким сечением, то необходимо делать маленький шаг.
Кровельное покрытие влияет на количество и толщину досок. Допустимый размер обрешетки под металлическую черепицу составляет 30 см, а для шифера — 45 см. Под гибкую черепицу делают подложку в виде листов ДСП, поскольку материал наплавляемый, никаких щелей быть не должно.
Количество минеральной ваты подбирается исходя из площади всей крыши. Количество доски для торцевой планки подбирается от определенного числа периметра конструкции, например: периметр составляет 25 м, следовательно, количество досок должно быть равным именно такой длине.
Если приобретается металлическая черепица, то вместе с материалом можно обнаружить инструкцию по монтажу. Но в основном крепление выполняется по единой технологии. Гвозди или саморезы вбиваются или вкручиваются к обрешетке. Исключение составляет гибкая черепица, которая фиксируется с помощью горелки.
Общее количество кровельного покрытия вычисляется по площади ската. Желательно взять 5% запаса на непредвиденные ситуации.
Место проживания также влияет на угол наклона односкатной крыши. В условиях равнины угол должен быть пологим, поскольку в таких местах очень часто возникают сильные ветра. Угол увеличивается в том случае, если по периметру дома есть преграды для ветра: деревья и высотные строения.

Для проживания в условиях севера делается двойной слой утепления. Материал укладывается в шахматном порядке.

Типы

Различают 2 основных типа:

Фронтальный или фронтонный. Выступает гармоничным продолжением крыши за границами ската. Длина колеблется от 40 до 100 см (точный показатель зависит от расположения выпуска карниза). Допустимо увеличение в большую сторону. Назначение – защита фасада дома от осадков. Фронтальный тип редко оставляют открытым, практически всегда закрывают подшивкой. По устройству бывают оформленными заподлицо или с выступом.
Боковой или карнизный. Чаще применяется при двускатном типе крыши. Проходит вдоль боковых стен дома. Длина колеблется 50-60 см. Оставить открытым или обшить – решают хозяева.

Как построить односкатную крышу своими руками
