Оловоотсос. назначение, характеристики, виды и выбор

Как выпаять радиодетали из плат?

Вышедшие со строя электрические приборы вовсе не обязательно сразу отправлять в утиль, ведь отдельные электронные компоненты с них могут запросто пригодиться для ремонта или конструирования различных самоделок.

Единственная проблема, с которой сталкиваются начинающие электрики — как выпаять радиодетали. Несмотря на кажущуюся простоту, этот процесс требует особого внимания и применения специальных приспособлений, значительно упрощающих выпаивание радиодеталей.

Инструменты, которые нам понадобятся

Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.

Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:

• Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https://www.asutpp.ru/payalnik-svoimi-rukami.html
• Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
• Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.

Рис. 1. Набор иголок для пайки

Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.

Рис. 2: демонтажная оплетка

Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.

Рис. 3. Оловоотсос Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.

Методы демонтажа радиодеталей из плат

Демонтаж радиодеталей может производиться при помощи классического паяльника, когда вы прикладываете нагревательный элемент к выпаиваемой детали и поддеваете ее слесарным инструментом. Но эта методика не требует особых разъяснений, поэтому далее мы разберем более сложную работу и способы ее реализации в домашних условиях.

Феном

Паяльный фен представляет собой бесконтактный вариант паяльника, который не менее эффективно позволяет выпаять радиодетали. Преимущества такого метода вполне очевидны, к примеру, при демонтаже микросхемы вам нет необходимости выпаивать каждую ножку микросхемы. Достаточно нагреть потоком воздуха определенную область на печатной плате, и весь припой расплавится одновременно. Затем радиодеталь поддевается отверткой или вытягивается пинцетом.

Чтобы выпаять радиодетали феном необходимо выполнить следующий порядок действий:

Паяльник оловоотсос – обзор инструмента радиолюбителя

Если у вас еще нет оловоотсоса, мы идем к вам! Сегодня я хочу поделиться большой радостью со своими читателями, так как мне удалось выйти на уровень выше в процессе ремонта и пайки радиодеталей в целом.

Признаюсь, я никогда ранее не пользовался обычным классическим вакуумным оловоотсосом во время пайки, хотя и знал о его существовании. Работа двумя руками, т.е. когда в одной руке мы держим паяльник и расплавляем им припой, а во второй руке оловоотсос и быстро подносим и нажимаем кнопку срыва поршня – такая перспектива для меня лично выглядит неудобной и я предпочитал выпаивать просто паяльником.

Теперь выпаивание радиодеталей приносит лишь положительные эмоции и я хочу, рассказать подробнее об этом инструменте. Сожалею, что выкинул много плат, сейчас бы зимний вечером посидеть повыпаивать детальки.

При цене в районе 500 рублей, паяльник оловотсос имеет мощность в 36 Вт и совмещает в себе конструкцию классического паяльника и оловотсоса в одном устройстве. На Aliexpress есть разные модели подобных приборов, но на мой взгляд только этот заслуживает вашего внимания.

Связано это с тем, что в отличии от другой распространенной модели, здесь совсем не греется ручка, работать можно комфортна в течении длительного времени. Существует более дорогая модель с вибрационным компрессором – она дорога, тяжела, шумна и при этом качество работы и надежность оставляют желать лучшего. Профессиональные компрессорные модели стоят от 7000 рублей и выше и используются только в лабораториях и дорогих мастерских.

По своей любимой привычке, после распаковки посылки, первым делом я произвожу осмотр, а затем разбираю устройство, чтобы убедиться в правильности сборки и отсутствии неисправных или поврежденных элементов. Была обнаружена порванная уплотнительная резинка (место перехода трубки в пластик), заклеил супермоментом, промазал все места соприкосновения силиконовой смазкой для лучшего прилегания и герметизации.

В приборе используется нихромовый нагревательный элемент на 36 Вт, можно заказать запасной сразу, хотя думаю, что перегореть элемент не должен в ближайшие лет 10, особенно, если использовать диод для понижения температуры.

Корпус электрического оловоотсоса выполнен из хромированного металла, который обгорает в первый же день использования и красивый ранее паяльник начинает выглядеть “сгоревшим”. Поэтому я разобрал полностью паяльник и сделал воронение минеральным маслом, чтобы металлическая поверхность приобрела стойкий черный цвет.

Если вы пожелаете повторить мой способ чернения металла, даю краткое руководство. Вам потребуется обязательно вытяжка на газом или же делать это на улице. Разогреваете до слабого красна металл, далее опускаете в минеральное масло. Далее снова разогреваете и начинаете обмазывать например ватной палочкой смоченной в том же масле. Такую процедуру необходимо проделать раз 10 и вы увидите, что металл покрывается стойким черным покрытием. Подробнее лучше почитайте в интернете, способов воронения много.

Стоит данный прибор в районе 500 рублей, можно заказать оловоотсос на Aliexpress здесь , также доступны запасные нагревательные элементы. Посылка мне дошла из Китая за пару недель, последнее время заметил более быструю работу нашей почты. Более подробный обзор смотрите в видео ниже.

ВНУТРЕННОСТИ

Разбираем инструмент. Верхняя часть со спусковой ручкой и кнопкой к корпусу крепится при помощи пазов, поэтому для разбора достаточно эту часть повернуть против часов стрелки вполоборота и можно извлекать поршень.

Посмотрите на самую левую фиксирующую «юбку», к которой закреплён один конец пружины. На ранних фото она более-менее ровная, но после нескольких применений инструмента, она начинает деформироваться и изгибаться всё сильнее. Сколько ещё она продержится — неизвестно. Думаю, что недолго.

Перенесём взгляд на другой конец — блок с соплом, который уже закручивается на резьбу, между стыками имеется резиновая прокладка для герметичности.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U 2 /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Оловоотсос. Удаляем ненужный припой

При пайке компьютерных печатных плат существует опасность выхода дорогостоящей схемы из строя по причине попадания туда одной-двух капель расплавленного олова. Не меньшие неудобства может вызвать и застывшие частицы припоя. Желательно иметь устройство, которое бы своевременно удаляло лишнее из зоны пайки. Таким устройством и является оловоотсос.

Принцип работы

Промышленные конструкции оловоотсосов представляют собой паяльные насосы вакуумного действия. Они оснащаются ручным приводом, который работает подобно обычной присоске. Отсосы для удаления припоя подразделяются на две основные категории: всасывающие оловоотсосы для припоя и отсосы с подогревом воздуха. Всасывающие отсосы используются для удаления расплавленного припоя (и олова), оставляя ранее припаянные клеммы отсоединенными. Оловоотсосы второго типа нагнетают воздух, достаточно горячий для того, чтобы расплавить все материалы вокруг небольшой поверхности, где имеются расплавленное олово или припой. Паяльники с оловоотсосами могут использоваться как для пайки непосредственно на месте, так и для распайки с последующим удалением капель расплава до его затвердевания (дополнительно можно использовать и пинцет, хотя это уже не так удобно).

Поскольку в процессе пайки всегда образуются вредные химические вещества и пары, некоторые модели рассматриваемых устройств снабжаются экстракторами дыма.

Как пользоваться оловоотсосом?

Рассмотрим это на примере работы лучших оловоотсосов 2019 года.

1. Модель Endineer SS-02. Оловоотсос всасывающего типа, оснащённый термостойким силиконовым наконечником высокой гибкости, который соединён с небольшой вакуумной камерой. Наличие паяльной присоски позволяет соплу непосредственно контактировать с паяльником, не рискуя повредить его. В то же время сопло свободно обволакивает зону паяного соединения. Тефлоновая трубка, прорезанная с торца, образует надёжную посадку поверх расплавленного припоя. Трубку можно периодически менять, для чего используется прилагаемый ремонтокомплект. Позволяет проводить все операции одной рукой.

1. Модель SeaLody. Универсальный оловоотсос, работающий по принципу «три в одном»: кроме ручного вакуумного отсоса, имеются также два фитиля, предназначенные для удаления остатков припоя и флюса. В последнем случае используется проволока из бескислородной чистой меди, которая обеспечивает качественное удаление флюса, особенно в труднодоступных местах. Поддерживает стабильный вакуум. Устройство оснащено алюминиевой рамой, что позволяет управляться с ним одной рукой.

1. Модель Greenlee 1700. Оснащена наконечником универсального типа, действует по принципу нагрева воздуха. Прижим осуществляется при помощи пружины. Для равномерного распределения теплового потока по всей поверхности пайки оловоотсос снабжён медной сеткой. Прочный и жёсткий корпус исключает повреждение прибора при случайном контакте с расплавом. Выделяется удобством управления, поставляется с запасной пружиной и присосками, однако сменный наконечник в комплект не входит.

1. Модель Wick & Desoldering Pump. Устройство исполнено в виде пистолета, предназначено для удаления припоя. Управляется одной рукой. Оловоотсос снабжён высокостойкой присоской и паяльной оплёткой из меди. После разогрева фитиля и припоя, паяльная оплётка быстро поглощает расплавленный припой, оставляя рабочую зону абсолютно чистой. В конструкции предусмотрена нескользящая губка (выполненная из материала с высокой теплоёмкостью) и нейлоновая температуростойкая насадка.

1. Модель OMorc Desoldering Wick. Присоска для припоя имеет раму, изготовленную из алюминиевой бронзы, и создаёт вакуум высокого давления, который может эффективно удалять припой с печатной платы. Паяльная оплётка обеспечивает очистку остатков припоя на жале паяльника, что исключает короткое замыкание, особенно в труднодоступных местах. Для обеспечения устойчивости присоска имеет пластиковую основу.

Как сделать оловоотсос?

Возможной альтернативой оловоотсосу для припоя является тонкая медная оплётка, при помощи которой можно вытянуть припой из расплава. Попадая на оплётку, он затвердевает. Для этого кончиком жала прижимают оплётку к соединению, которое необходимо спаять. Железо расплавляет припой, который будет втянут в оплётку.

Для этого придётся купить небольшую катушку медной оплётки. Но можно обойтись и без неё: пряди медной проволоки (например, из многожильного кабеля), выполненные в форме петли, позволят надёжно удалить остатки олова из зоны пайки. Для удаления остатков флюса можно применить паяльный фитиль – он окунается в флюс, после чего прогревается паяльником.

Виды оловоотсосов и их цена

Вакуумный отсос припоя бывает механический и электрический.

Первый вариант представляет собой, грубо говоря, большой шприц, конструкция которого была описана выше.

Он предназначен для удаления предварительно расплавленного припоя.

Поршень инструмента взводится рукой, а разрежение во внутренней камере корпуса создается путем сброса фиксатора и выдавливания поршня пружиной.

Стоит такое устройство зачастую от 100 до 400 рублей, однако, есть модели и значительно дороже, например, японского производства.

По материалу корпуса механический оловоотсос бывает:

Пластиковый

Изготавливается обычно из термостойкого ударопрочного пластика, например, ABS-полимера.

Из металлических частей тут только шток поршня и пружина.

Металлический

Зачастую легкий алюминиевый корпус с небольшой толщиной стенок, надежно защищенный от воздействия высоких температур.

Антистатический

Инструмент, предохраняющий детали от статического электричества во время пайки.

Перечисленные выше варианты работают, так сказать на ручной тяге, т.к. пружину сжимает мастер физическим воздействием.

Что касается электрических моделей, их можно разделить на следующие типы:

Механический оловоотсос с подогревом

Фактически гибрид паяльника и обычного отсоса.

Наконечник одновременно выступает в роли паяльного жала и отсоса, он плавит припой, который тут же всасывается за счет разрежения, создаваемого поршнем, приводимым в движение пружиной.

Стоимость находится в районе 500 — 1000 рублей.

Поршневой оловоотсос с соленоидом

Аналог предыдущего варианта, но больше по габаритам.

Тут за взведение и перемещение в нейтральное положение поршня отвечает всего одна кнопка, управляющая соленоидом.

При подаче тока на катушку соленоида, его ферромагнитный сердечник втягивается, создавая поршнем вакуум.

После обесточивания катушки поршень возвращается в исходное положение.

Компрессорный оловоотсос

Паяльник и миниатюрный вакуумный компрессор, собранные в одном корпусе.

Подобные модели оснащаются съемной камерой сбора, соединенной с жалом.

Вакуумная система отделяется фильтром, а в самой камере располагается экран, на котором и оседает собираемое олово.

В простейшем исполнении такого инструмента разрежение создается системой из двух мембран, приводимой в работу эксцентриком, расположенным на валу электродвигателя.

Профессиональные модели используются в лабораториях, а их стоимость может превышать 7 тыс. рублей.

Электрические оловоотсосы, оснащенные собственным жалом с нагревательным элементом, также называются демонтажными вакуумными паяльниками.

Современные профессиональные модели оснащаются индикацией, оповещающей о разогреве жала до требуемой температуры, а также переключателем рабочих режимов.

Нередко этот инструмент имеет дополнительный арсенал: подсветка рабочей зоны, комплект сменных жал разного калибра.

Оловоотсосы, приспособления для удаления припоя 41

• 1
• 2
• 3

• 20
• 40
• 60

Оловоотсосы – приборы, предназначенные для удаления припоя с печатных плат. Бывают обычные и пневматические.

Принцип их действия следующий: сначала оловоотсос заряжается (рычаг нажимается до упора), а затем нажатием на ту же кнопку рычаг возвращается в исходное положение, создавая низкое давление, из-за чего припой втягивается вовнутрь. Иными словами, оловоотсос является «обратным» шприцом для олова.

Нужно отметить, что для максимально эффективного «отсасывания» припоя необходимо хорошо расплавить контактную площадку, но есть оловоотсосы, которые сами выполняют данную функцию(паяльники с оловоотсосом).

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Ижевск, Казань, Калуга, Кемерово, Краснодар, Красноярск, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Уфа, Челябинск, Ярославль. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Связной / Евросеть» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Астрахань, Пенза, Липецк, Киров, Чебоксары, Калининград, Курск, Улан-Удэ, Ставрополь, Сочи, Иваново, Брянск, Белгород, Сургут, Владимир, Нижний Тагил, Архангельск, Чита, Смоленск, Курган, Орёл, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и др.

Товары из группы «Оловоотсосы, приспособления для удаления припоя» вы можете купить оптом и в розницу.

Просто паяльником

Данный способ распайки таких элементов считается самым трудным. К нему можно прибегнуть только тогда, когда других инструментов нет под рукой, и их нельзя срочно достать или одолжить. Чтобы не навредить микросхеме, необходимо тщательно подготовить аппарат перед использованием.

Очищаем инструмент от налета при помощи специальной губки или обыкновенной влажной тряпки. Далее берем кисточку и намазываем специализированный состав на пайки. Лучше всего подойдет спиртоканифоль. Затем стержень паяльника окунаем в тот же самый состав и начинаем процесс распайки

Делать это нужно очень осторожно, поскольку перегревание микросхемы грозит ее выходом из строя

Оловоотсос. Удаляем ненужный припой

При пайке компьютерных печатных плат существует опасность выхода дорогостоящей схемы из строя по причине попадания туда одной-двух капель расплавленного олова. Не меньшие неудобства может вызвать и застывшие частицы припоя. Желательно иметь устройство, которое бы своевременно удаляло лишнее из зоны пайки. Таким устройством и является оловоотсос.

Принцип работы

Промышленные конструкции оловоотсосов представляют собой паяльные насосы вакуумного действия. Они оснащаются ручным приводом, который работает подобно обычной присоске. Отсосы для удаления припоя подразделяются на две основные категории: всасывающие оловоотсосы для припоя и отсосы с подогревом воздуха. Всасывающие отсосы используются для удаления расплавленного припоя (и олова), оставляя ранее припаянные клеммы отсоединенными. Оловоотсосы второго типа нагнетают воздух, достаточно горячий для того, чтобы расплавить все материалы вокруг небольшой поверхности, где имеются расплавленное олово или припой. Паяльники с оловоотсосами могут использоваться как для пайки непосредственно на месте, так и для распайки с последующим удалением капель расплава до его затвердевания (дополнительно можно использовать и пинцет, хотя это уже не так удобно).

Поскольку в процессе пайки всегда образуются вредные химические вещества и пары, некоторые модели рассматриваемых устройств снабжаются экстракторами дыма.

Преимущества и недостатки паяльника с отсосом

Паяльник с отсосом олова обладает следующими достоинствами:

• ускорение выпаивания различных элементов, что проходит максимально просто;
• у мастера освобождается одна рука для большего удобства в дальнейшей работе;
• отсасывание припоя происходит путем нажатия одной кнопки, причем сам процесс происходит предельно быстро;
• два инструмента объединены в одном, который не занимает много места при хранении и перевозке;
• стоимость одного паяльника с отсосом олова примерно равна одному оловоотсосу, в зависимости от конкретной модели;
• распространенность в продаже (можно подобрать подходящий вариант с любыми характеристиками);
• качество работы является удовлетворительным для конкретных целей применения.

К недостаткам данной техники стоит отнести следующее:

• уязвимость корпуса, которая сильно зависит от ударов и прочих механических повреждений (большинство моделей делаются из пластика, чем и обусловлен данный фактор);
• система отсасывания может выходить из строя, так как сами механизмы оказываются хлипкими;
• на некоторых моделях отсутствует изоляция на ручке, но это можно исправить самостоятельно;
• узкая сфера направленности, так как использовать оборудование только лишь в качестве паяльника не совсем удобно и целесообразно.

Разновидности паяльников с оловоотсосом

Несмотря на то, что встречается большое количество моделей с данной функцией, принцип действия у них одинаковый. Присутствуют различия в системах, которые могут быть выполнены с разным уровнем качества, в размерах, особенностях механизма, силе пружины и прочих деталях. В остальном – это все тот же паяльник, в корпус которого вставлена колба с поршнем.

Ремонт паяльника с вакуумным оловоотсосом

Частое использование, а также неаккуратное обращение периодически приводят к поломкам системы отсоса. Несмотря на сильную зависимость устройств от ударов и прочих повреждений, они вполне ремонтопригодны.

Одной из частых причин поломки является лопнувшая прокладка, которая изготавливается из силикона. Она служит для герметизации сопла для припоя. Если прокладка лопается, то сопло попросту перестает затягивать припой, и основная функция устройства не работает. Данную деталь очень сложно найти в продаже, как запасную в оригинальном исполнении, но ее можно изготовить самостоятельно с помощью силиконового герметика, продающегося в любом строительном магазине. Сюда подойдут термостойкие марки.

Для ремонта необходимо разобрать паяльник с вакуумным отсосом 220 В, при этом отключив его от сети. После разбора сопло нужно смазать герметиком, но сделать это так, чтобы материал не попал внутрь. После этого требуется установить испорченную прокладку назад, а потом еще раз обработать все герметиком. Затем надевается твердая прокладка и придавливается к поверхности. Это приведет к тому, что силикон вытечет наружу и будет обволакивать все сопло. Все трещины и разорванные части в прокладке будут аккуратно склеены.

Далее необходимо закрутить устройство и подождать, пока клей полностью застынет. Отсос припоя вместе с поршнем желательно вынуть, так как это улучшит поступление воздуха внутрь и увеличит скорость застывания. Конечным этапом считается установка поршня механизма. Не исключено, что при первых включениях будет наблюдаться дым, так как остатки силикона могут выгорать. Спустя непродолжительное время устройством можно будет пользоваться без подобного неудобства.

Последовательность действий на примере смд-компонента

Допустим, на рабочей печатной поверхности ремонтируемого электронного блока находится сгоревшая смд-шка, нуждающаяся в демонтаже. Чтобы ее удалить и поставить новую, нужно выбрать для фена компактную насадку и подготовить флюс.

Температурный режим на паяльном фене устанавливают в пределах 345-350 градусов при помощи регулятора. Потом наносят флюс на подлежащую замене деталь, и приступают к медленному «прогреву».

Напор воздуха в процессе не должен быть чересчур сильным, в противном случае есть риск сдуть рядом стоящие элементы. Виновника поломки продолжают греть до начала плавления припоя, что сразу будет заметно.

На прогрев может уйти минуты три, и это нормально, спешка не нужна. При продолжительном «упорстве» припоя нужно добавить градусов 5.

После разжижения припоя осторожно демонтируют смд деталь

В процессе важно не ушатать компонентов-соседей, так как они наверняка потеряли устойчивость из-за расплавления удерживающего их припоя

По завершению операции медной оплеткой нужно выполнить зачистку «пятачков» (контактных площадок), потом обеспечить мелкие бугорки на тех же местах паяльной пастой или припоем.

Исправный smd укладывают на старое место при минимальном количестве флюса. Греют деталь паяльным феном до кондиции, когда припой ярко заблестит, растекаясь по каждому из контактов.

15 thoughts on “Демонтажные иголки”

Есть у меня такие. Трубки почему то проваливаются в пластиковую ручку при надавливаний. Очень неудобно. А у тебя не проваливаются?

Нет, такой проблемы не заметил. Впаяны в рукоятки намертво.

Странно, у меня точно такой же набор…

Шило-для прочистки отверстий после выпайки.

Да как то толстовато оно для этих целей.

Держи, может пригодится, ссылка на иглы 0,9

« А вообще самые ходовые иглы это 0.8, 1.0 и 1.5мм.» В наборе ведь нет иглы 1,5мм

Да, ошибся. Я примерно, на глазок же. Это обычно либо 1.4 либо 1.6.

Блин, я смайлик забыл поставить подмигивающий

Есть такой набор для флюсов там 11 иголок разного диаметра.

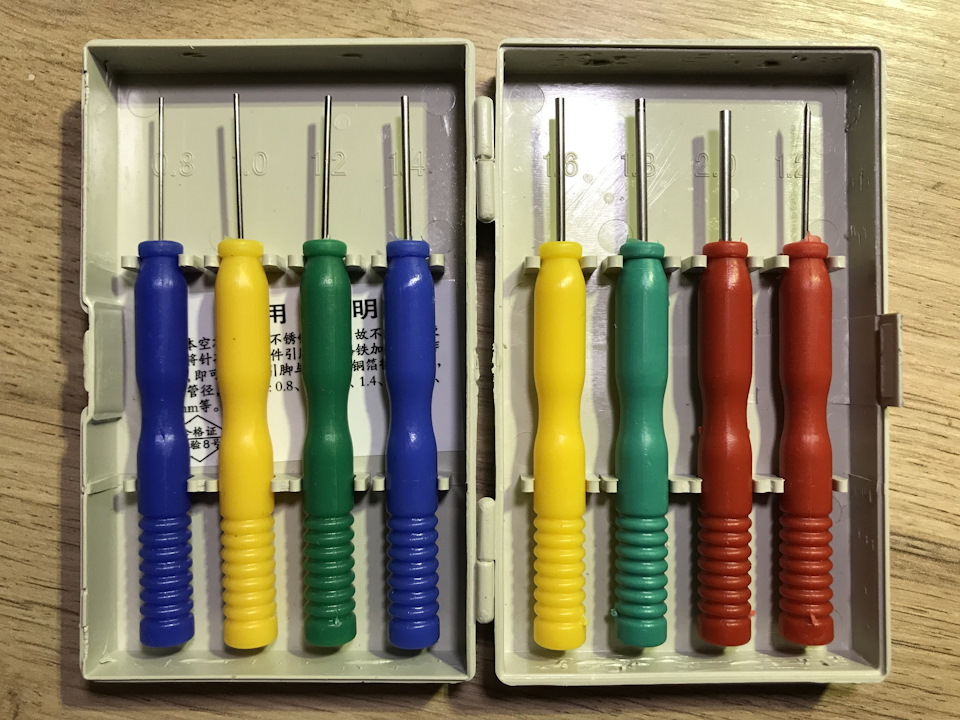

Как то увидел в интернете и купил такие штуки:

Полые иглы разных размеров для выпайки деталей.

Стоят копейки! Грех было не купить! ))

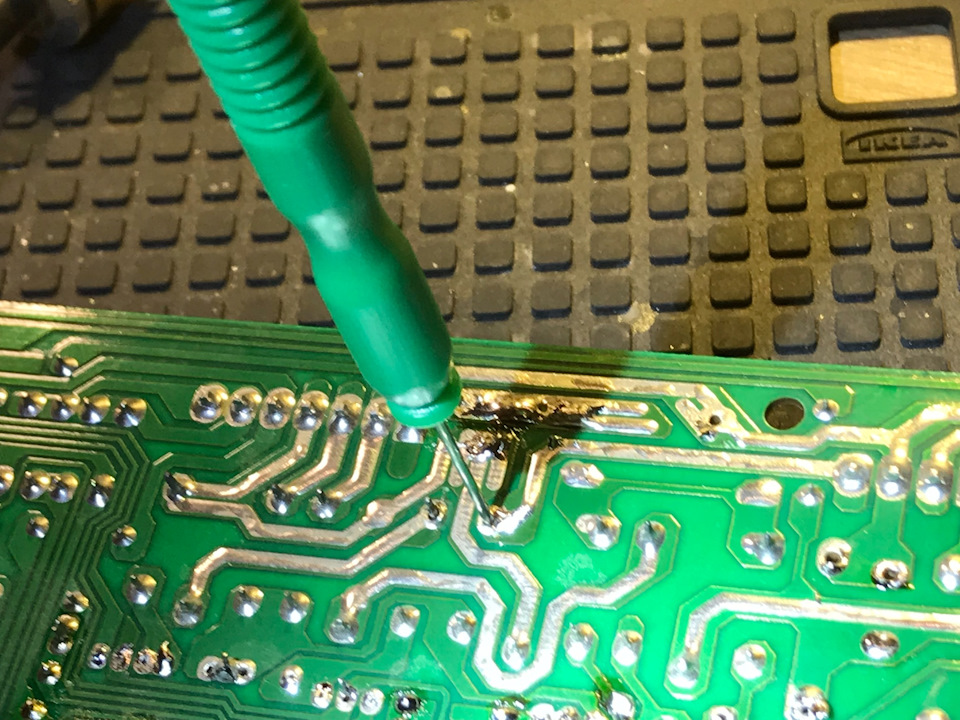

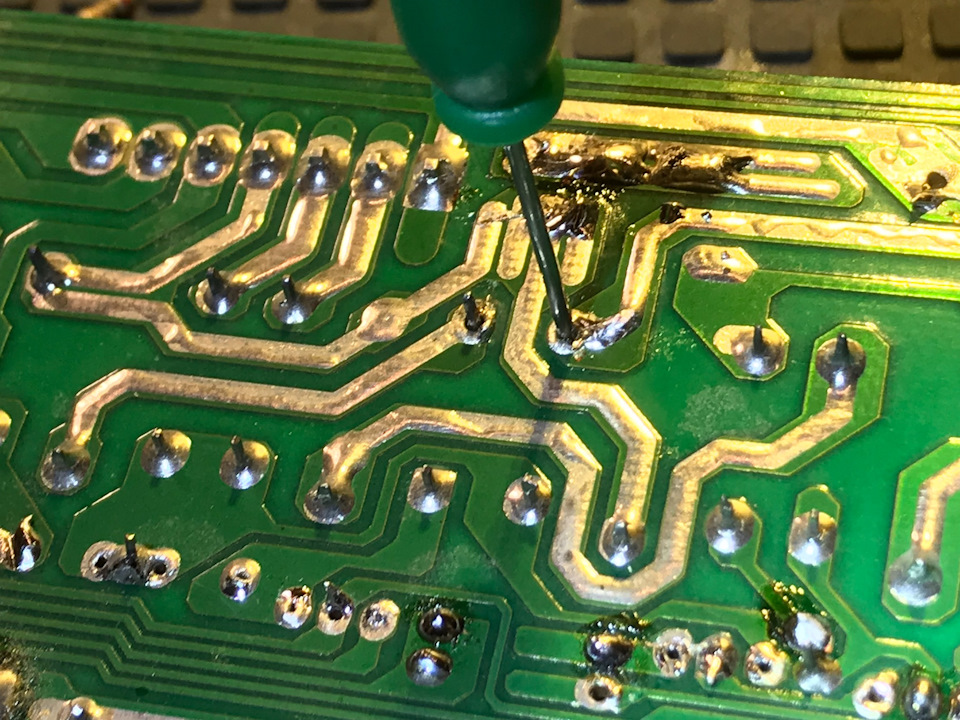

Оказалось, что ими очень удобно и безопасно выпаивать детали со старых плат, типа таких:

В старых платах отверстия для компонентов достаточно большие, и разогрев припой вокруг, можно надеть на ножку компонента иглу, убрать паяльник, вращать иглу, пока не застынет припой, а ножка компонента останется свободной.

Примеры того, что фиг знает как выпаивать без такого инструмента:

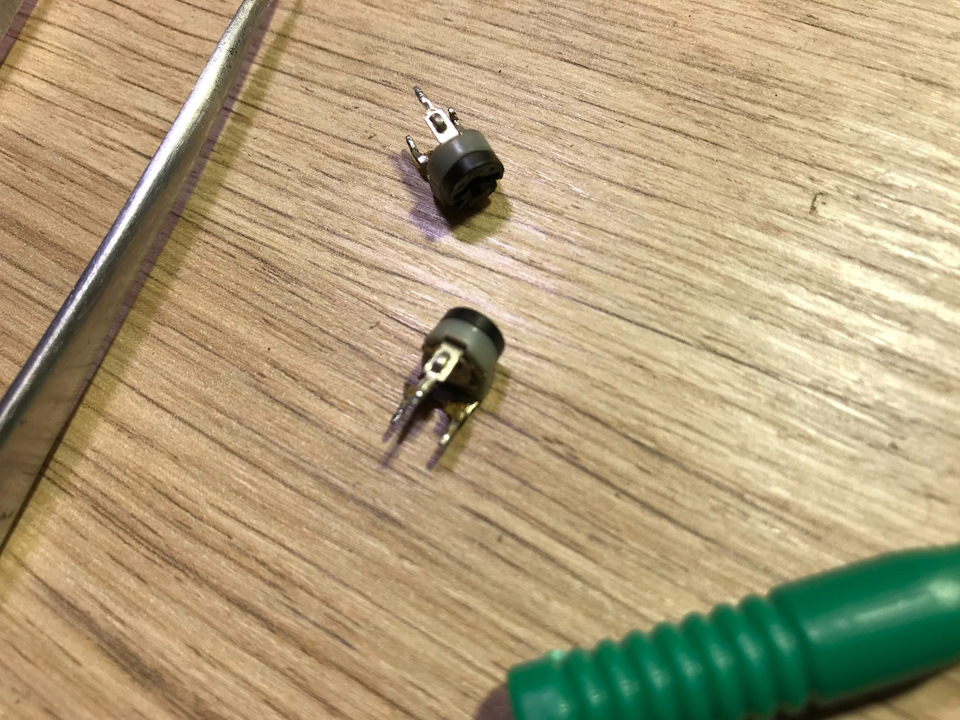

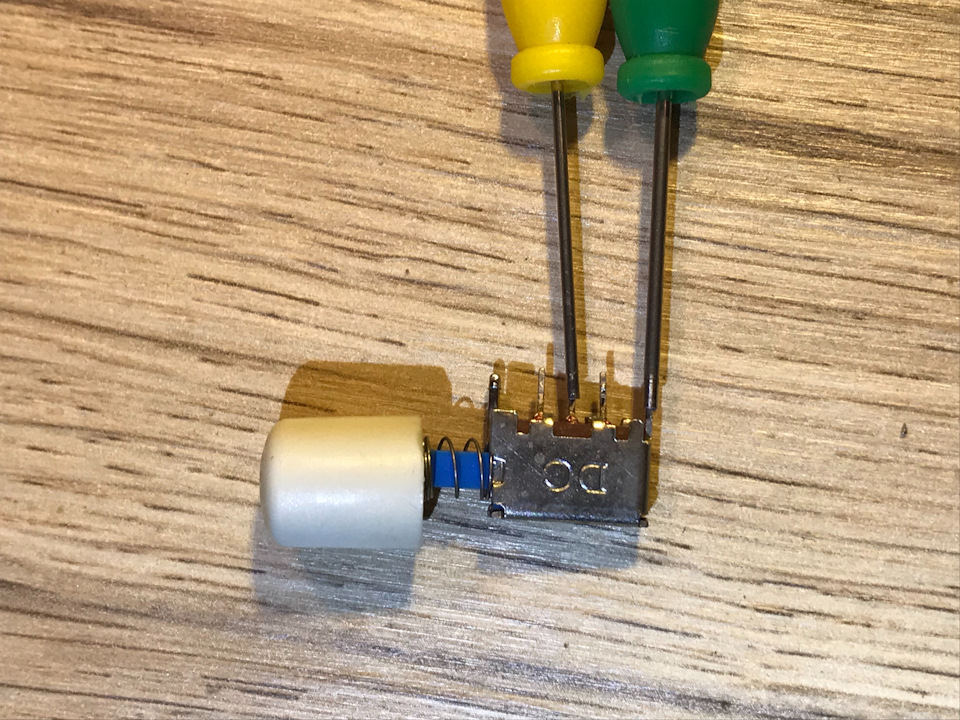

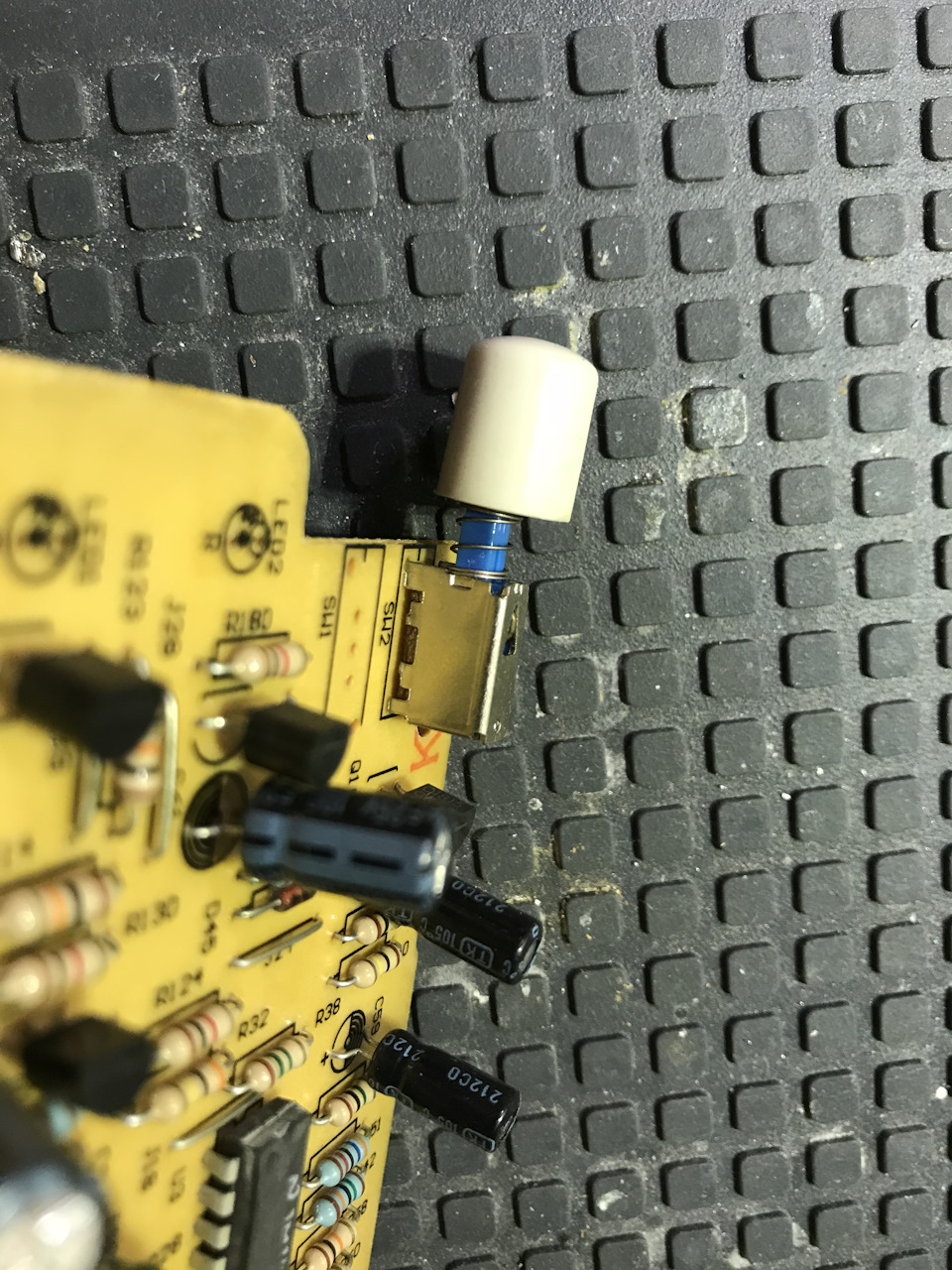

Переключатель с тремя ножками и припаянным корпусом:

Тут понадобились две разные иглы — для ножек поменьше, для крепежа корпуса — побольше.

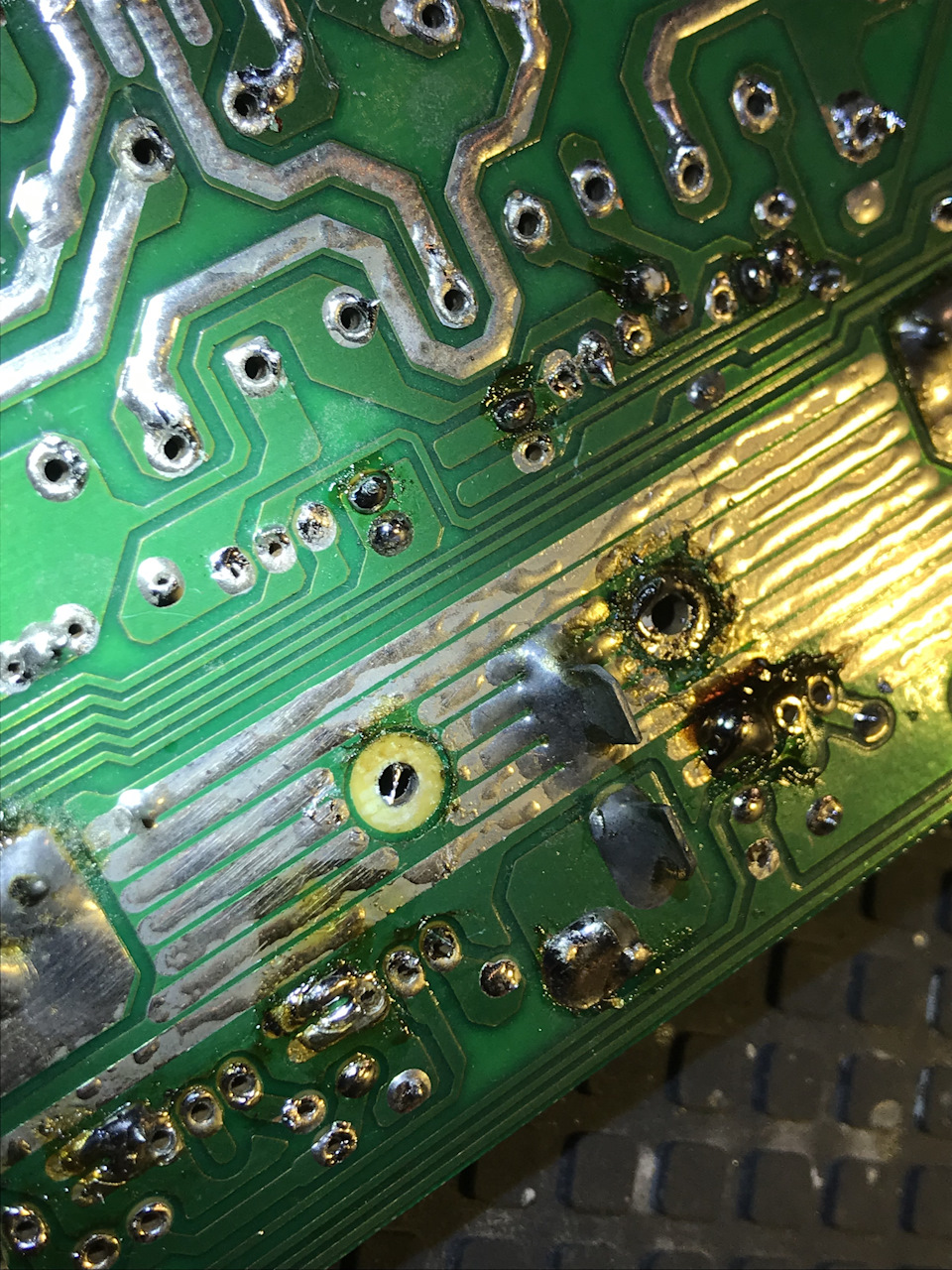

Просто все выпали из платы после работы иглой и так и остались лежать на коврике! )

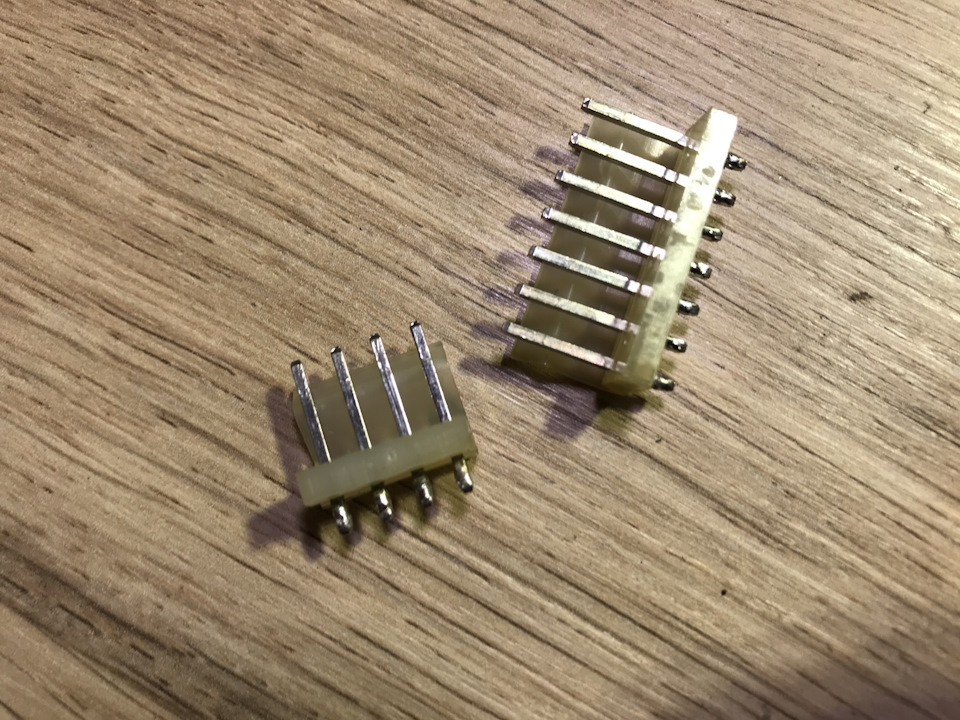

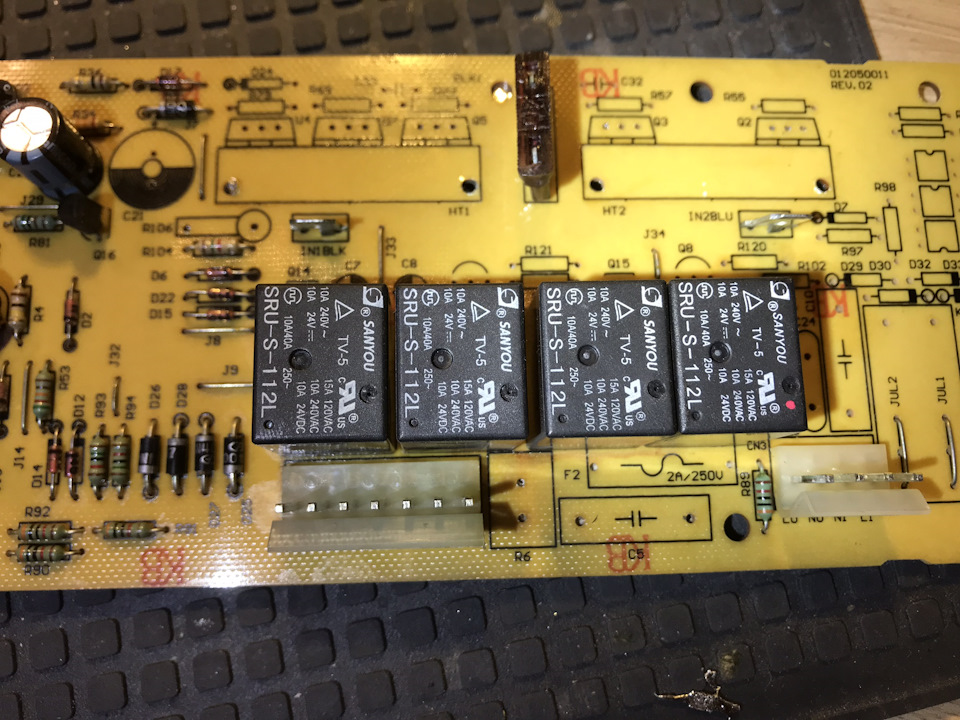

Вот такие штуки:

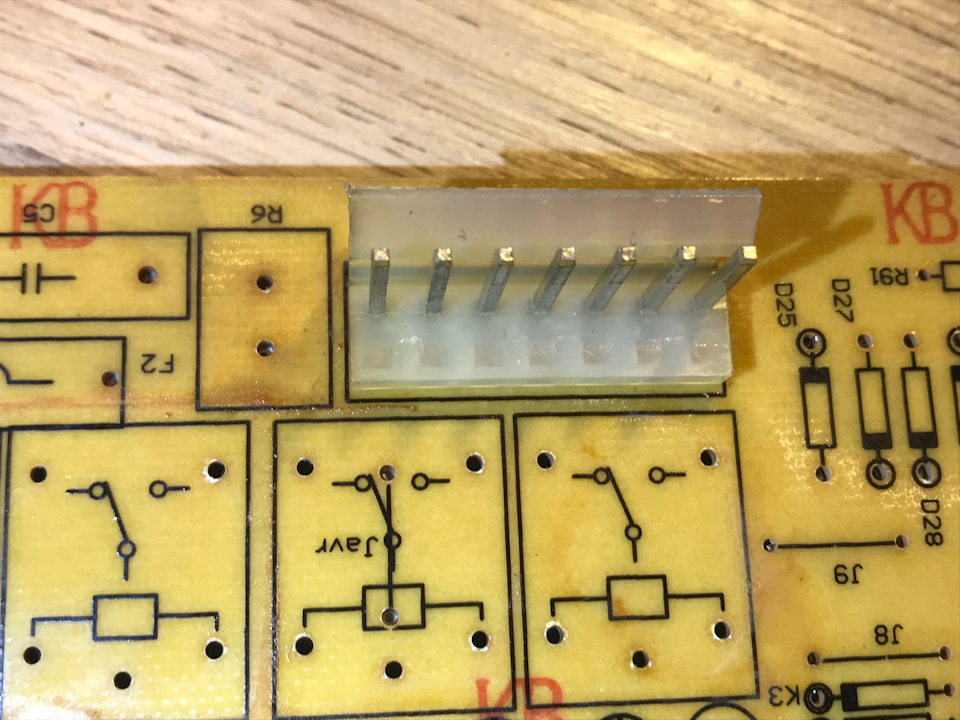

Очень легко, быстро и без повреждений достаются:

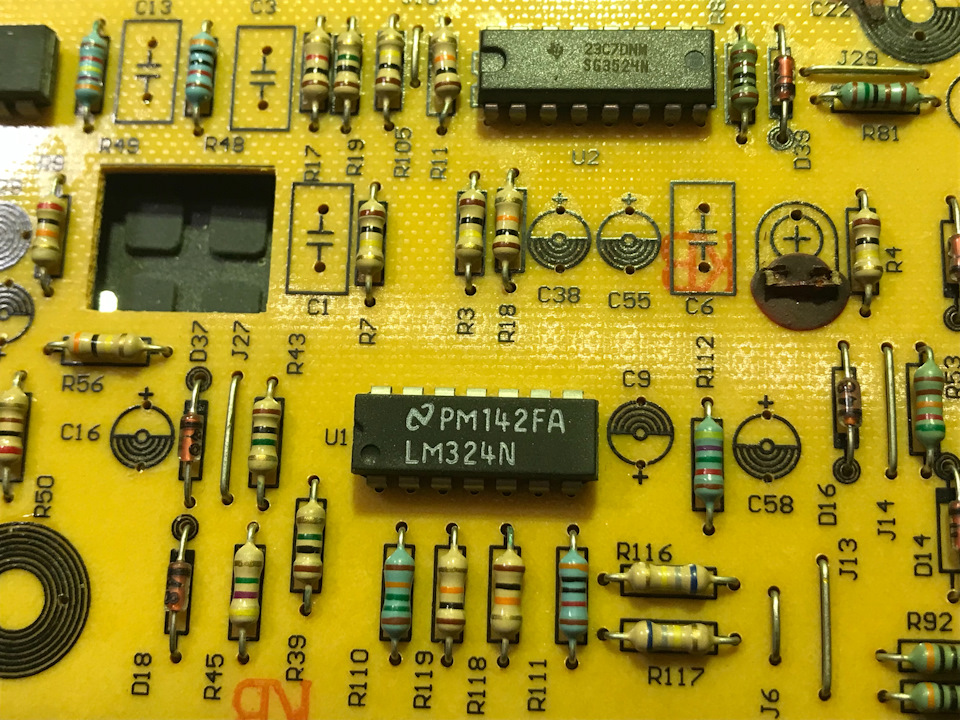

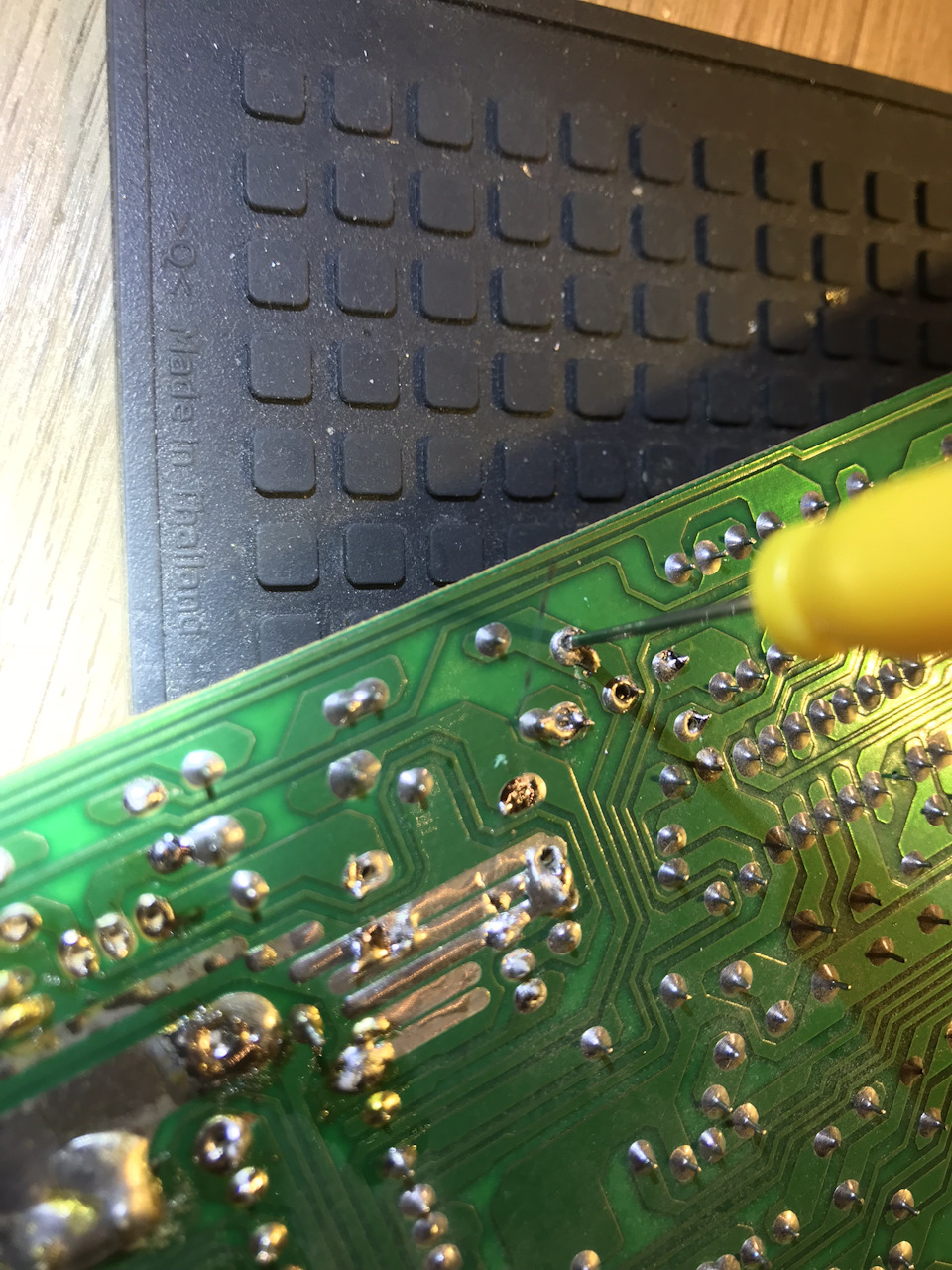

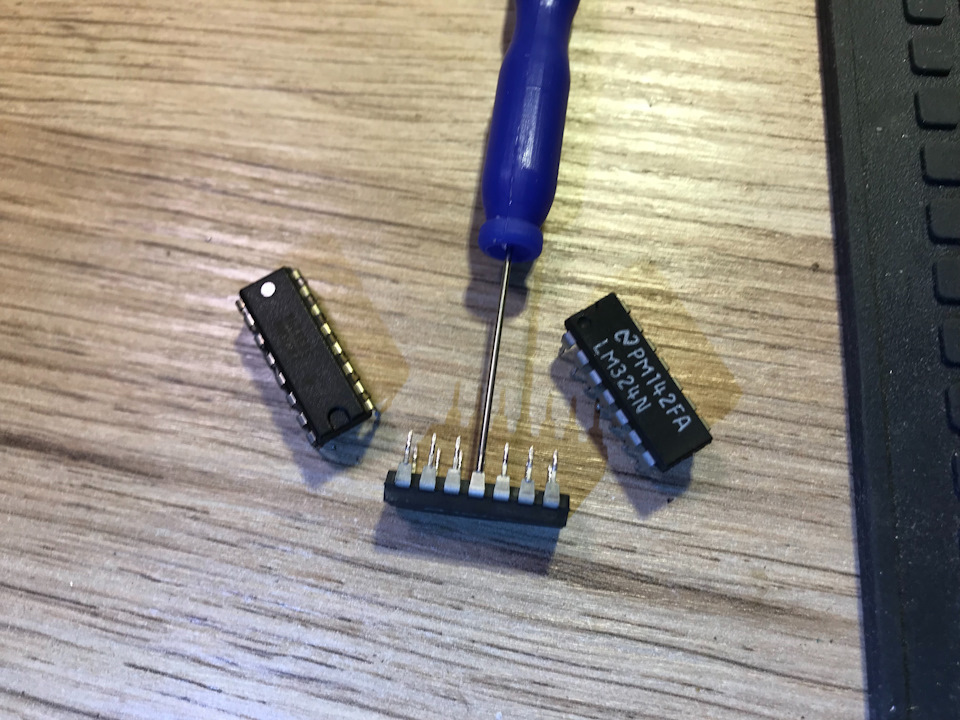

Чипы выпаивать элементарно!

Теперь не страшно запаивать Атмеги в таком корпусе — всегда можно будет безопасно и быстро их извлечь!

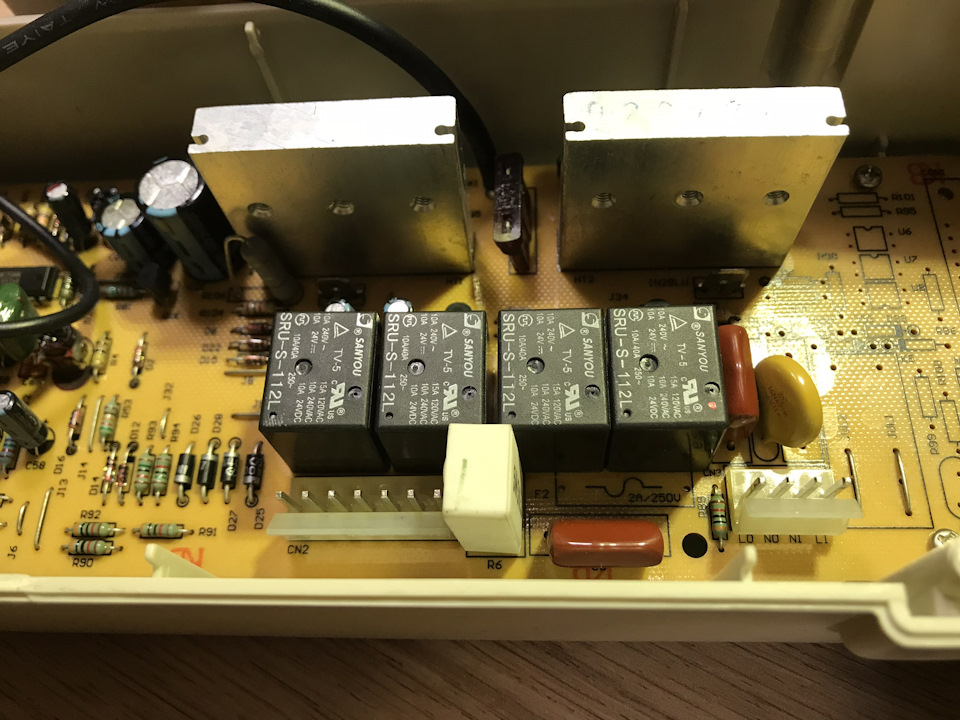

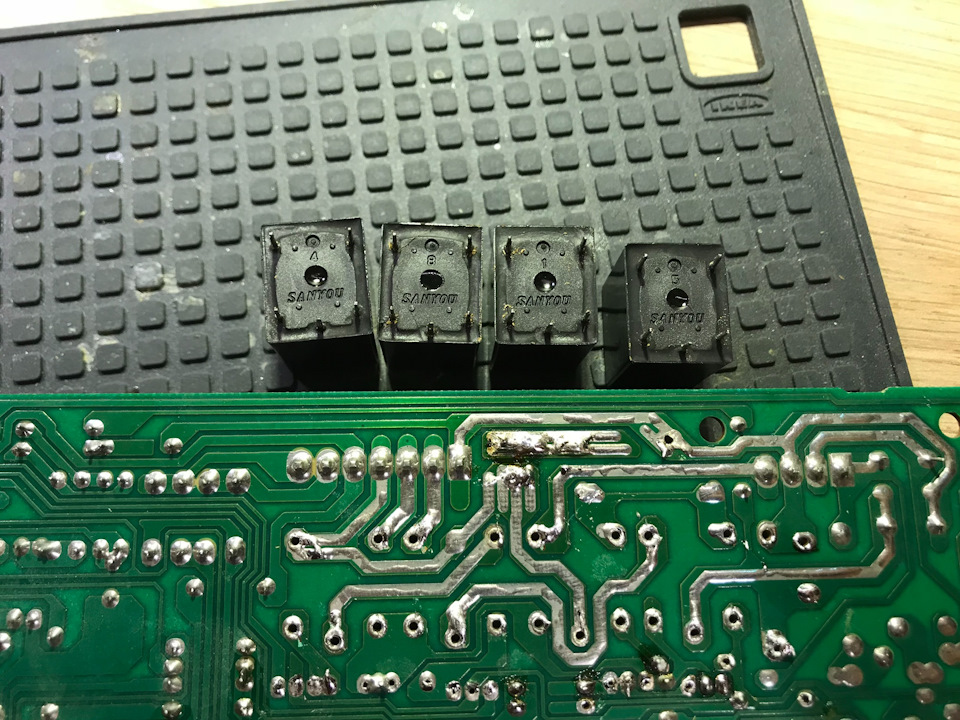

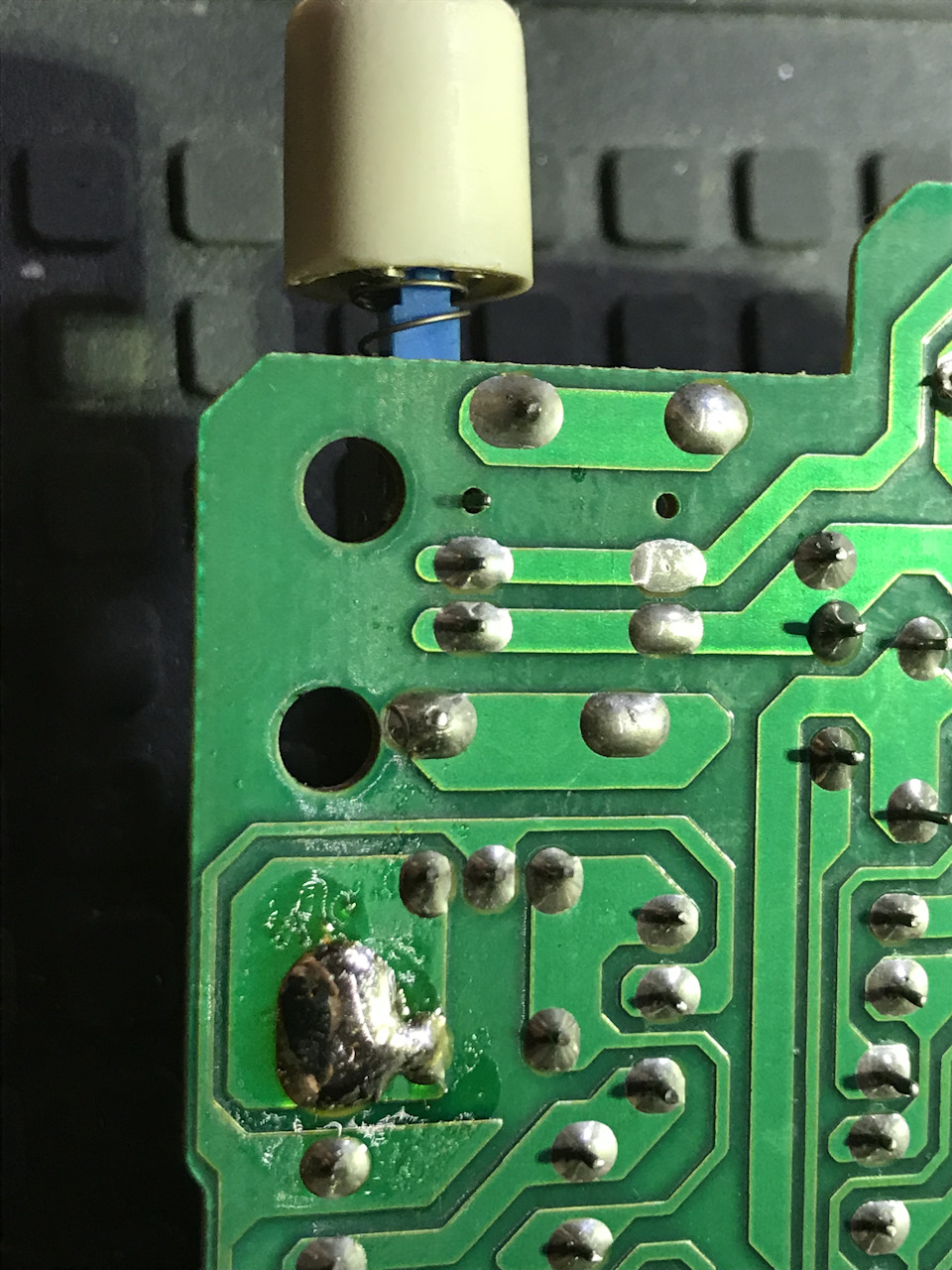

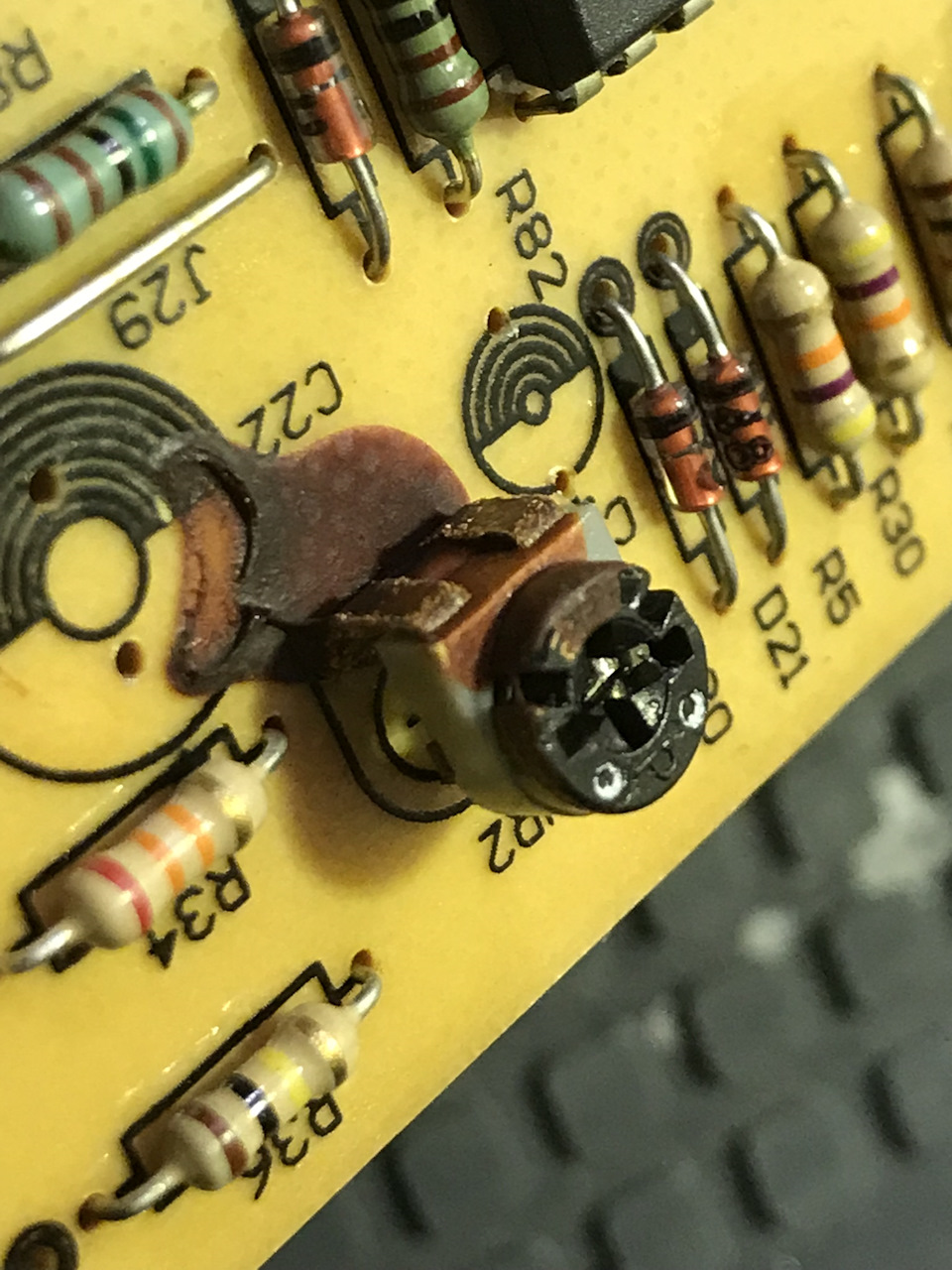

Ну и что-нибудь толстое с большим количеством выводов выпаять можно элементарно:

Бывают ножки еще толще!

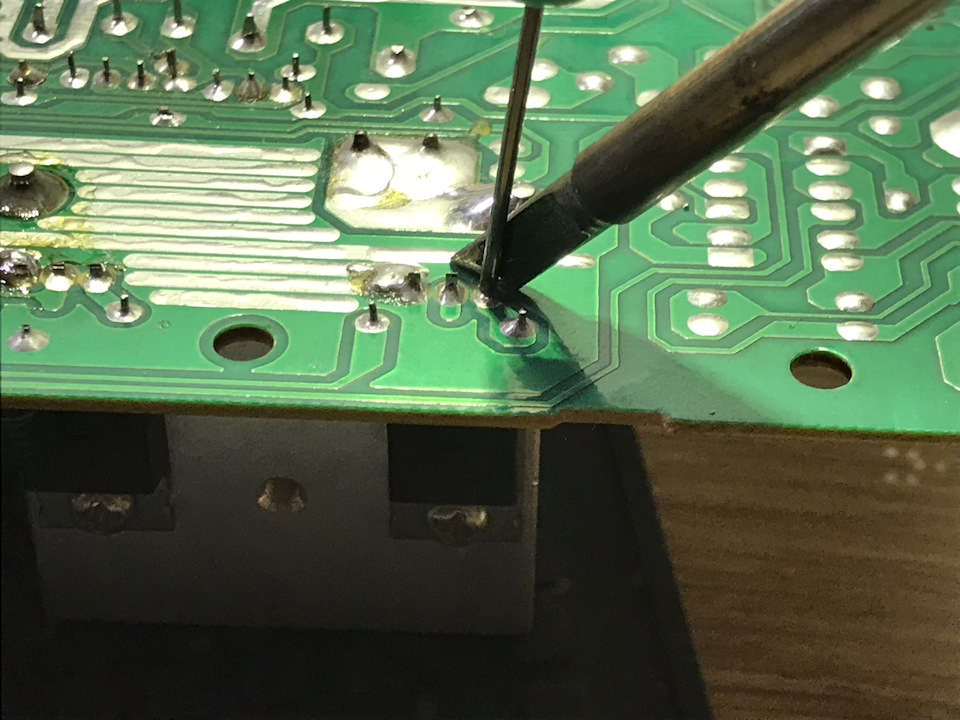

Чтобы отпаять эти радиаторы, понадобилась самая толстая игла!

В общем за такие деньги просто маст хэв!

Но! С новыми платами такое не прокатывает — у них размер отверстий очень мал — едва-едва проходит нога компонента, и игла уже не влезает.

Но с другой стороны сейчас все в основном с SMD, которые элементарно сдувать паяльным феном.

Бонус: это уже не относится к иглам, но относится к моей паяльной станции!

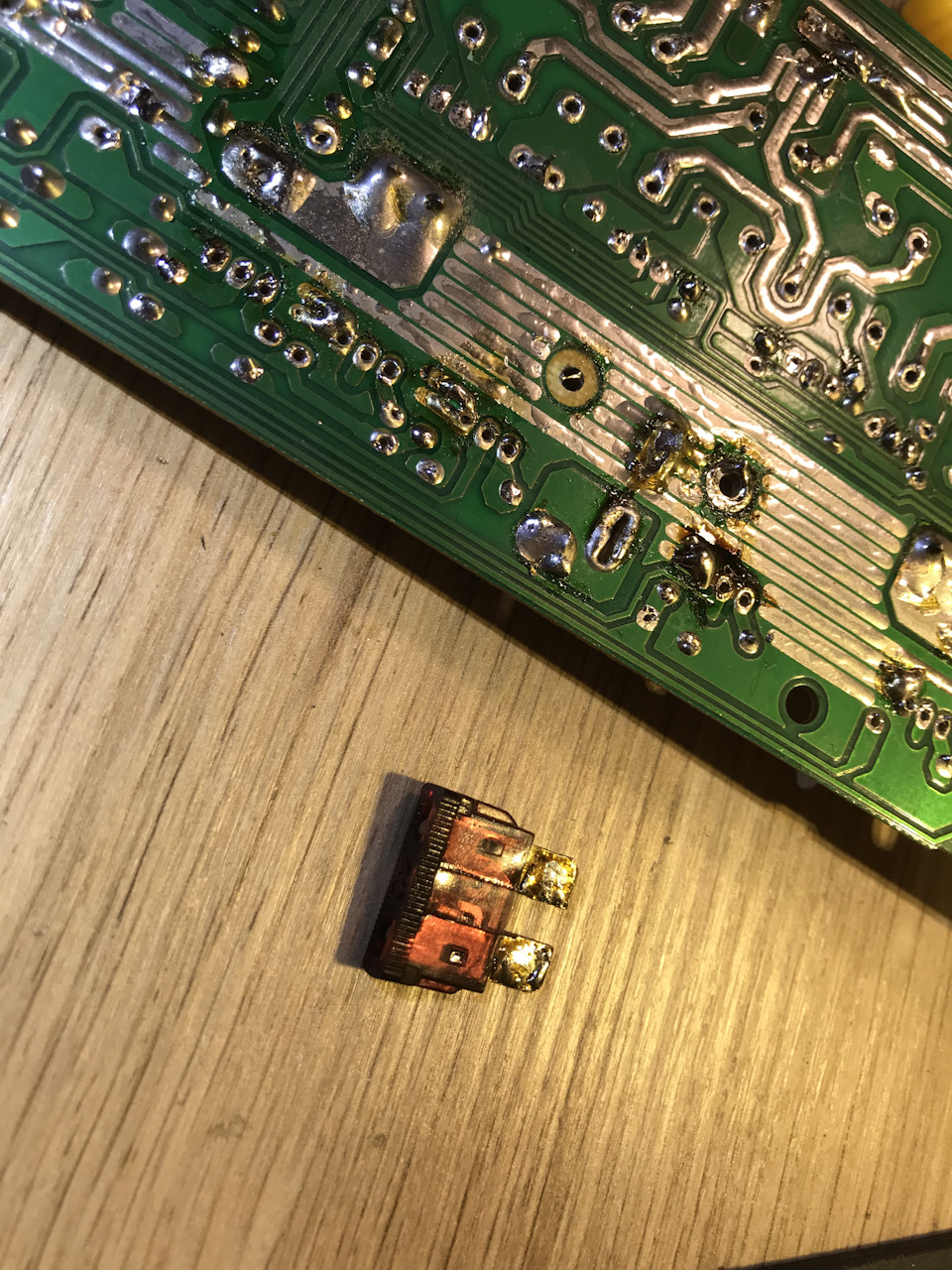

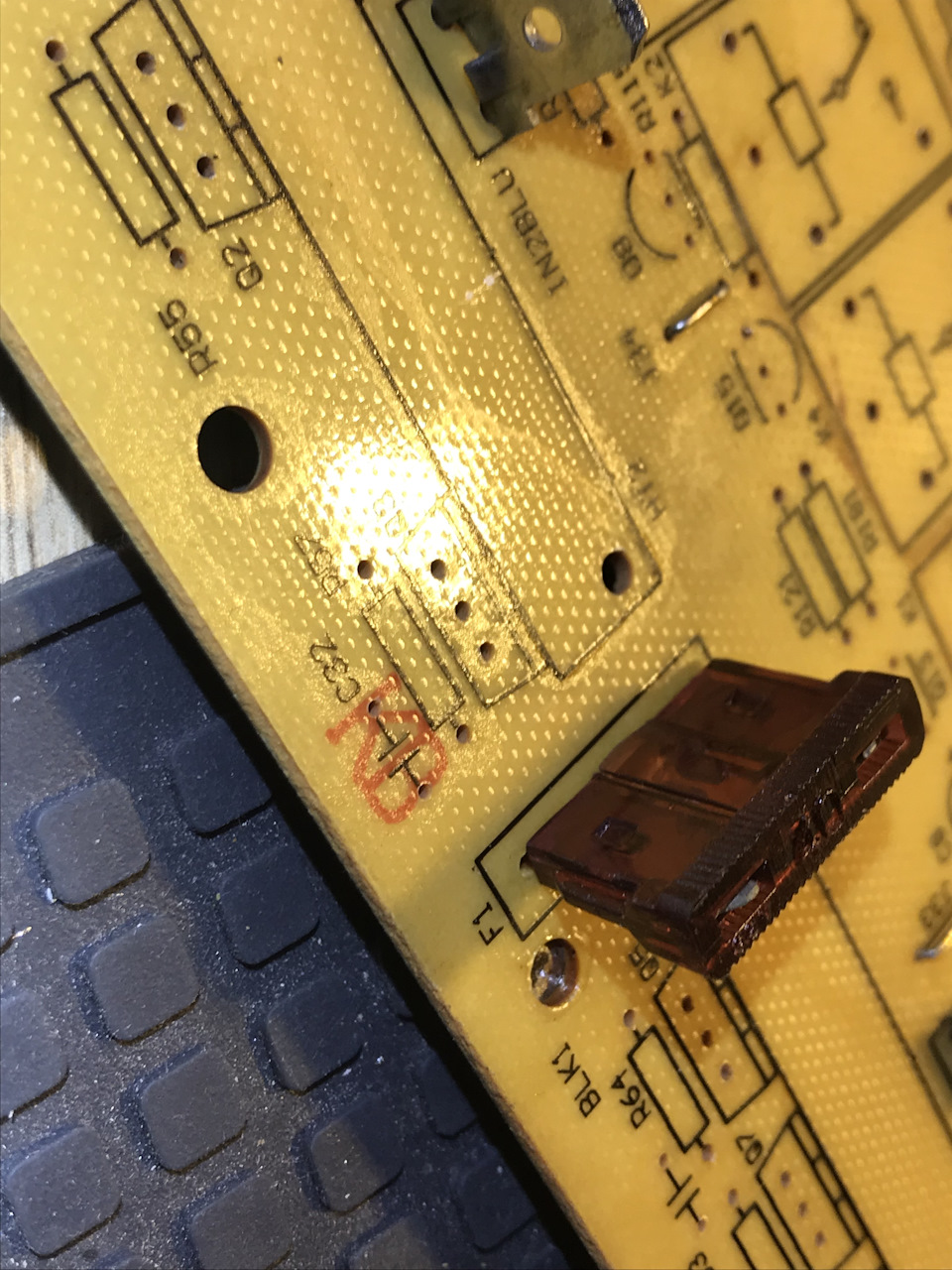

На плате был автомобильный предохранитель, не вставленный в держатель, а тупо припаянный:

И я подумал — а сможет ли моя паяльная станция за 1000р его выпаять? ))

Так что рекомендую всем заменить свои паяльники на такие! ))

И резюмируя, в очередной раз хочу отметить, что ум, конечно, ничего не заменит, но в который раз убеждаюсь, что правильно выбранный инструмент легко заменяет мастерство, полученное длительным опытом. )

ВНЕШНИЙ ВИД. РАЗМЕРЫ. ВЕС

Пришёл инструмент в стандартной упаковке. Самая крупная надпись TNI-U как бы намекает, что вещь брендовая, решил погуглить, что за фирма, однако зайдя на одноимённый сайт, ничего путного там не нашёл.

На противолопожной стороне схематично изображено, как пользоваться этим оловоотсосом. Язык китайский.то, что с обратной стороны

Конструктив полностью пластиковый, за исключением центрового стержня и пружины.

Габариты немаленькие, заметно больше, чем у дешёвого популярного варианта.

В обычном состоянии длина конструкции ~23см

, во взведённом~18см

Ширина — более 2.5см

Вес — 64гр.

Высота фторопластового кончика ~1.4см

, диаметр внутреннего отверстия около3-х мм

Как и ожидалось, после нескольких работ по выпайке, этот кончик сопла стал оплавляться и его края слегка деформировались.

Внутренний металлический стержень при надавливании на спусковую ручку до упора, доходит не до конца. Говорят, что это не есть хорошо, однако для меня лично это не существенно.

К обзору популярного дешёвого оловоотсоса пользователь Aloha_ оставил любопытный комментарий, где предлагалось надевать на этот наконечник силиконовую трубку, чтобы та выступала над соплом на пару миллиметров и прикрывала его края собой. У меня завалялась подобная трубка, от капельницы:

Обрезал лишнюю часть:

И надел на сопло. Получилось так:
