Опалубка для фундамента своими руками: как сделать из фанеры и других материалов для дома, расчеты, правильная установка, когда можно снимать после заливки

Содержание

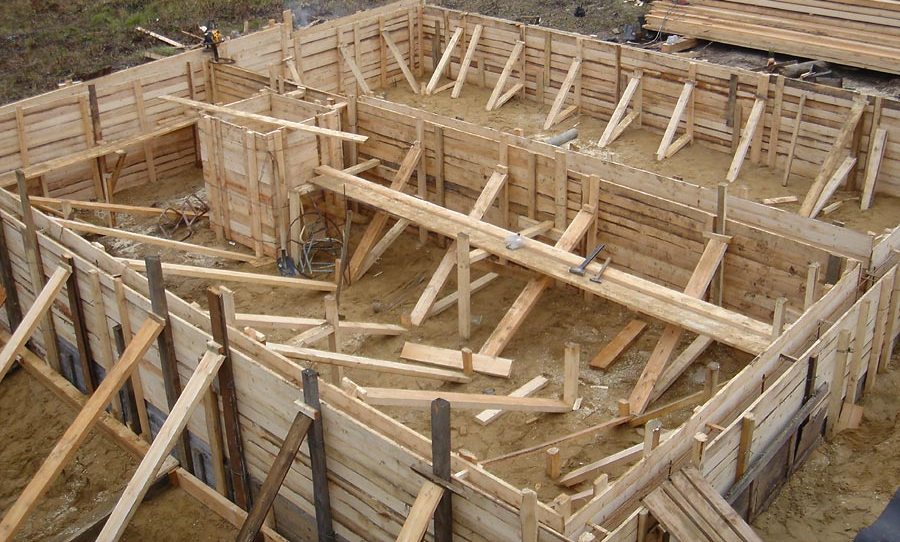

Устройство бюджетной дощатой опалубки

Самый бюджетный вариант опалубки, традиционная простая технология, представляет собой сооружение из досок либо фанеры, которую легко собрать и разобрать, построить ее может любой. Это щиты, их закрепляют между собой, применяя нужный крепеж. Единственным условием является то, чтобы примененные крепежные материалы оказались снаружи, внутри же — должна быть ровная поверхность.

Для сооружения разборной дощатой опалубки подходит любая обрезная доска. Конструкция может делаться даже низкосортной доски. С успехом применяют березовую фанеру, толщиной от 10 миллиметров. Для каркаса подойдут бруски 40х60. На практике сортность пиломатериалов не имеет значения, основным является необходимость прочно закрепить все элементы. Даже то, что от не струганной доски получаются неровные поверхности — пойдет на пользу, кода вы соберетесь утеплять фундамент.

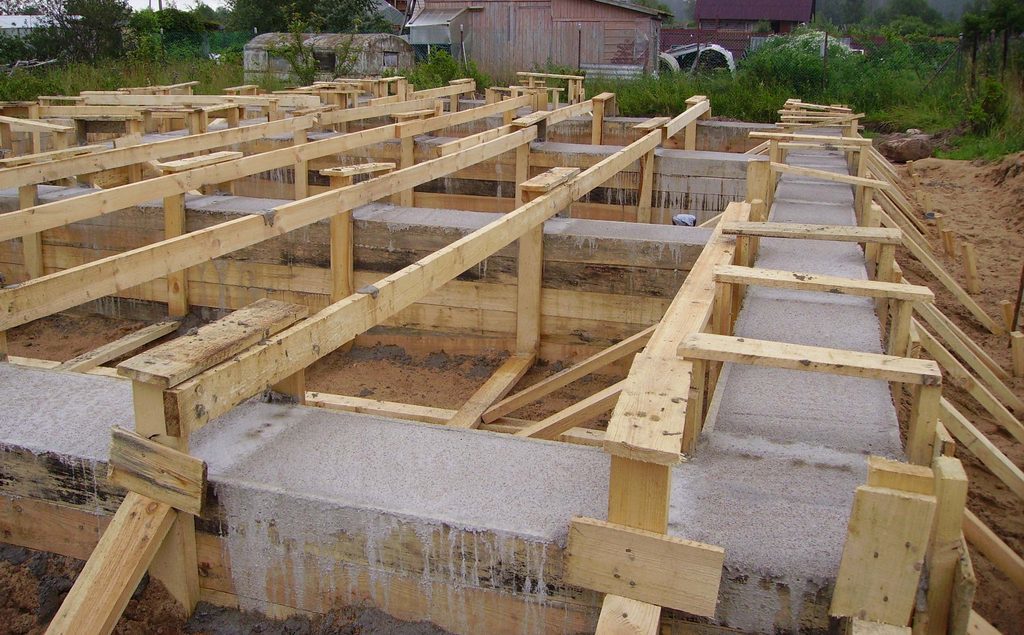

Бюджетная опалубка

Если на стройке остро стоит вопрос о том, из чего сделать опалубку для фундамента максимально дешево, то наиболее дешёвым средством создания такой конструкции является использование старых дверей. Данный способ идеален для небольших объёмов заливки, позволяет снизить затраты на изготовление в разы. Сборка и подгонка имеет некоторые сложности, так как выпуклости дверей не позволяют заливать абсолютно ровный фундамент сразу, однако это проблема легко устранима. Огромным преимуществом дверной опалубки является монолитность конструкции, что позволяет снизить затраты на распорочный материал.

Монтаж опалубки стен

Если изготавливать и устанавливать опалубочные конструкции без привлечения специалистов (собственными силами), то можно существенно сэкономить на возведении здания. Но для этого необходимо точно знать, как проходит монтаж опалубки стен.

Разновидности

Опалубка стен нужна для возведения вертикальных ограждающих конструкций из монолитного железобетона. Она может изготавливаться из металла, древесных материалов и полимеров. Опалубочные щиты обязательно должны иметь каркас, который не позволит бетонной массе деформировать опалубку.

По способу монтажа выделяют следующие виды опалубки стен:

Съёмная опалубка может быть перемещаемой или стационарной.
Несъёмная опалубка обычно выступает в роли утеплителя стен.

Щитовая стеновая опалубка изготавливается из следующих материалов:

Металлические щиты используют при строительстве многоэтажных домов и габаритных сооружений.
Древесина. Доски и брусья чаще всего используют для самостоятельного изготовления опалубки в частном строительстве.
Из фанеры с каркасом из стальных уголков и полос делается целая опалубочная система многоразового использования. Такую опалубку выгодно брать в аренду.
Полимерные материалы часто используются для изготовления многоразовой лёгкой и долговечной опалубки стен. Такая опалубочная система применяется при многоэтажном монолитном строительстве.
Несъёмная опалубка чаще делается из пенопласта или пенополистирола. По сути, это готовые блок-формы для заливки бетона.

Съёмная опалубка из фанеры для стен может быть использована в частном строительстве для возведения дома из бетона. Несъёмные элементы опалубки стен следует использовать, если вы хотите получить утеплённые стены. Блоки такой опалубки легко соединять между собой, поскольку они имеют специальные пазы и пустоты для заливки бетона.

Как сделать опалубку для стен?

Если вы решили изготовить опалубочные конструкции сами, то вам понадобятся следующие материалы для опалубки стен:

доски не тоньше 2,5 см (лучше использовать 5-ти сантиметровые);
с помощью брусьев делают каркас для опалубочных щитов.

Съёмная опалубка для стен делается следующим образом:

Из досок необходимо изготовить щитовые элементы. Для этого доски можно уложить и сбить их между собой при помощи реек или брусков. Длина щитового элемента определяется протяжённостью досок, а его высота зависит от высоты стеновой конструкции или может быть немного выше. При этом стоит помнить, что крепежи вбиваем со стороны досок, а не каркаса.
После изготовления нескольких щитов соединяем их в единую конструкцию. Для этого используем соединительные элементы (обычно брусья).
Снаружи и изнутри углов будущих стеновых конструкций устанавливаем угловые вертикальные брусья. Каждый угловой брус выставляется по уровню и соединяется с соседними элементами кусками досок. Монтаж угловых брусьев выполняют так:

Далее крепим сразу два ряда щитов. Монтаж стеновой опалубки – технология:

в первую очередь крепим щиты с внутренней стороны будущих стен;
после того как мы выровняем положение щитов по отвесу, монтируем подпорные элементы и упоры. В качестве главного упора можно использовать брус, заколоченный в землю;
теперь начинаем крепить щиты с внешней стороны;
верхние и торцевые свободные края обоих щитов соединяем посредством распорок из бруса;
монтируем упоры и подпорные элементы для внешнего щита.

Чтобы после застывания бетона опалубка легче снималась, застилаем внутреннюю поверхность щитов полиэтиленовой плёнкой.
В просвет между щитами устанавливаем арматурный каркас.
Теперь пришёл черёд заливать бетонный раствор.

Советы опалубщикам

Толщина стен на последнем этаже не может быть меньше 10 см. Толщина стеновых конструкций каждого нижележащего этажа должна быть на 30-50 мм больше, чем у верхнего.
Для получения ровных стен лучше использовать новые доски, которые ранее не подвергались контакту с бетонным раствором.
Если при изготовлении стены нужно оставить цоколь, можно использовать доску нужной ширины, уложенную на ребро под щит вдоль фундамента.
Чтобы опалубка выдержала вес заливаемого бетона, обязательно используйте распорные элементы – наклонные брусья, которые одним концом упираются в грунт. Шаг таких распорок – примерно 1 м. Угол, под которым распорный элемент должен примыкать к щиту, равен 30-45 градусов.
После изготовления опалубочной конструкции (перед заливкой бетона) нужно убедиться в параллельности кромок щитов. Это проверяется при помощи бруса и уровня.
Чтобы прочность бетонной стены была достаточно высокой, используйте пластификаторы и вибраторы.

Возможные ошибки монтажа и демонтажа

Вне зависимости от применяемых стройматериалов и довольно простой технологии, при монтаже/демонтаже формы зачастую допускаются ошибки, которые ведут к нарушению целостности отмостки.

Главные ошибки, допускаемые при сборке опалубки:

Неудовлетворительное качество крепления компонентов формы.
Близкое нахождение опорных кольев от конструкции.
Отсутствует гидроизоляция.
Отсутствует резерв по высоте.
Смещение формы по вертикали.
Установка древесной формы на неустойчивом грунте без дополнительной фиксации.
Установка формы на неровном участке.
Неправильная дистанция между опорами, обвал выработки при заливке бетонной смеси.
Применение низкокачественных клиньев, которые разламываются при интенсивной нагрузке.
Применение стройматериалов, несоответствующих нормативным требованиям и не имеют необходимой износостойкости.

Серьезные недостатки в целостности стен деревянной конструкции — отверстия от сучков или большие трещины — закрывают фанерными или стальными заплатами. Узкие щели до 15 мм можно забить мелким щебнем, тогда бетонный раствор просачиваться не сможет.

После завершения установки, деревянные элементы опалубки рекомендуют полить водой, дерево намокнет, разбухнет и возможные щели между элементами существенно станут меньшими.

Подготовка к строительству

Перед началом строительных работ необходимо подготовить материал, который послужит основой конструкции:

крепежные элементы,
подпорки,
инструменты.

В случае с деревянной опалубкой необходимо продумать гидроизоляцию, например, заготовить полиэтиленовую пленку.

Для строительства щитовой опалубки из деревянных элементов нужно рассчитать оптимальную толщину доски.

От значения параметра зависит предел нагрузки, которую могут выдержать стены под напором бетона. Чтобы индивидуальному застройщику рассчитать минимально допустимую толщину доски, необходимо обратиться к СНиП.

Упрощенная формула для расчета выглядит следующим образом:

G – нагрузка от бетона;
k– коэффициент вибратора;
l — расстояние между подпорками в метрах;
T — допустимое сопротивление древесины сжатию.

Формула для определения нагрузки на стенки опалубки, которая возникает под напором раствора:

H – высота монолитной плиты;
q – объемная масса бетона (принимают равной 2500 кг/м3).

Значение коэффициента вибратора приравнивают в общем случае 1,2 или 1, если бетон не уплотняют с помощью виброоборудования. Допустимое сопротивление древесины – 8х105 кг/м2. Для надежности расстояние между подпорками берут равным 0,5 м.

Толщину несъемной опалубки выбирают по рекомендациям производителя.

Расчет и подготовка к монтажу

Расчет потребности в материалах для опалубок, применяемых при заливке бетона, практически одинаков для всех рассмотренных ранее разновидностей. В нашей статье в качестве примера мы ознакомимся с расчетом варианта сборной деревянной конструкции.

Перед покупкой расходного материала (досок или листов толстой фанеры) необходимо измерить длину периметра будущего фундаментного основания по его внешнему и внутреннему краям.

Потребность в фанере высчитывается исходя из суммы снятых показаний, соотнесённых с размером одного листа (при условии, что его высоты достаточно для закрытия будущего фундамента на всю его глубину).

Расчёт потребности в досках в целом производится аналогично, однако при этом учитывается количество заготовок в одном сколачиваемом из них щите. Для этого следует глубину фундаментного разделить на ширину одной заготовки, после чего полученные результаты просто перемножаются.

Помимо приобретения требуемого количества расходного материала перед началом монтажа ограждающей конструкции проводятся следующие подготовительные операции:

В первую очередь участок под будущий фундамент тщательно очищается от мусора и мешающей работе растительности.
После очистки зоны заливки от мусора и дёрна делается её разметка, осуществляемая при помощи колышков и бечёвки.
Затем согласно сделанной разметке вырывается котлован, глубина и ширина которого рассчитываются с поправкой на размещение опалубки.
По окончании земляных работ можно будет перейти непосредственно к монтажу ограждающей конструкции.

Установка несъемной опалубки

Помимо пенополистирола, для изготовления несъемной опалубки используется бетон. Из него производят пустотелые блоки, которые собираются наподобие деталей конструктора, образуя полую стену нужного размера.

После этого внутрь заливается бетон, заполняя пустоты и образуя монолитную прочную стену. Эта технология появилась раньше, чем полимерная несъемная опалубка, но, в силу разных причин, широкого распространения не получила.

Создание такого внешнего каркаса позволяет решить ряд проблем с жесткостью, плотностью соединения с бетонным заполнением и завершающими работами. Утепление и гидроизоляцию можно производить, не дожидаясь окончательного затвердения бетона.

Появляется экономия строительных материалов, поскольку нужды в обычной опалубке нет.

Методика сборки опалубки проста и не вызывает вопросов. В подготовленную траншею на слой гидроизоляции устанавливаются блоки, наносится слой гидроизоляции на боковые поверхности, после чего устанавливается армпояс и заливается бетон.

Процедура проста и позволяет существенно ускорить создание прочного фундамента.

Заливка слоями

Данный процесс важно рассчитывать по плану. Если глубина фундамента составляет 1,5 метра, заливку достаточно разделить на три этапа по 50 см

Следуйте такой инструкции:

вяжите арматуру на весь объем опалубки;
по высоте залейте бетон;

Заливка фундамента слоями

через 7 часов снимите верхний слой цементного молочка на поверхности. Его стоит удалить, так как при застывании этот слой становится очень хрупким. После снятия поверхность станет шершавой, что увеличит сцепление со следующим слоем;
через трое суток поднимите конструкцию и выставьте ее на уровень выше. Трубки оставляйте в бетоне;
заново залейте выставленную опалубку.

Возведение съемной опалубки: пошаговая инструкция

Давление раствора на стенки опалубки зависит от высоты конструкции. Чем выше фундамент, тем прочнее делаем деревянный каркас.

После проведения подготовительных земляных работ начинают возведение деревянных щитов:

Опорные брусья помещают так, чтобы они оказались снаружи конструкции.
Устанавливая в траншею собранные щиты, их укрепляют колышками и подкосами. Кроме досок в ход идет фанера, листы ДСП, ДВП или ОСП.
Детали соединяют саморезами или гвоздями. Для придания дополнительной жесткости используют шпильки (если заливают большое количество раствора).
Все стенки выставляют строго вертикально.
Заделывают щели и зазоры превышающие 4 мм. Помещают полиэтиленовую пленку так, чтобы она закрывала деревянные щитки и загибалась наружу. Зафиксировать полиэтилен или другой изоляционный материал позволит мебельный степлер.
Из досок предварительно удаляют все гвозди. Кроме того, древесина должна быть влажной (22% влажности).
После установки каркас проверяют на прочность, стенка обязана выдерживать удар ногой.
Демонтаж съемной конструкции проводят через месяц — полтора. За это время фундамент набирает достаточный уровень прочности. Зазоры, оставшиеся после удаления частей опалубки, засыпают землей или заливают раствором. В жаркое время, когда бетон высыхает быстро, демонтаж возможен через две недели. Признаком того, что пора вынимать съемные детали, служат щели, появившиеся между застывшим фундаментом и стенкой опалубки.

Маркировка блоков их виды и размеры

Следует учитывать, что маркировочное обозначение указывает на будущую толщину конструкции, в данном случае, фундамента. Высота изделий варьируется в пределах от 10 до 50 см, поэтому при выборе материала, часто разные по размерам блоки комбинируются для изготовления опалубки необходимой высоты.

Блоки могут быть разными, но средним размером считается 1000×300×250 мм, с наличием 8 перемычек, при этом вес его составляет около 1,5 кг. Также блоки можно отличать и по типу их внутреннего сечения: есть Н-образные и П-образные, у последних имеется дополнительная (нижняя) сторона из пенополистирола.

Для удобства подвода коммуникаций, устройства угловых соединений выпускаются изделия определенной формы, с подготовленными отверстиями. Производятся блоки как из обычного пенополистирола, так и из экструдированного, обладающего улучшенными характеристиками.

Почему при возведении ленточного фундамента имеет смысл отдать предпочтение несъемной пенополистирольной опалубке. Любой материал для того чтобы обрести популярность должен обладать уникальными или дополнительными качествами и характеристиками, предоставляющими ему преимущество перед аналогами, и таких у пенополистирольных блоков, особенно при устройстве фундамента, достаточно много:

возможность возвести фундамент с повышенной несущей способностью и геометрически идеальными формами;
отсутствие необходимости в подпорках и распорках;
при заливке бетона не следует опасаться процессов распирания опалубки и особенно просачивания раствора;
несъемная опалубка берет на себя дополнительные функции — тепло- и гидроизоляционного слоя и не требует дополнительного и применения аналогичных материалов;
технология монтажа отличается простотой, а легкость выполнения работ обеспечивают специальные пазо-гребневые соединения блоков, обеспечивающие максимально высокую скорость сборки, которой также способствуют и достаточно большие размеры изделий;
выполнить монтаж под силу даже новичку в строительстве, при этом большинство операций можно выполнять даже в одиночку;
благодаря конструктивным особенностям и наличию специальных технологических отверстий в блоках, монтаж коммуникаций значительно упрощается.

Если сравнивать стоимость устройства опалубки для фундамента из пенополистирольных блоков и из традиционных дощатых или фанерных щитов, то преимущество будет за вторым вариантом. Но если учитывать будущую выгоду от эксплуатации объекта, возведенного из несъемной опалубки, а также качества строительства самого объекта и его характеристик, то выиграет это соревнование, однозначно, опалубка из пенополистирола.

Изготовление несъемной опалубки своими руками

Рассмотрим процесс создания несъёмной опалубки из листовых материалов с самостоятельным раскроем на примере ЭППС (экструдированного пенополистирола).

Распустите листы на фрагменты, соответствующие ширине и длине утрамбованной траншеи. Из остатков выкроите полосы для бортиков высотой 20–25 см. Общая длина бортов должна соответствовать двойному периметру траншеи + 20% на перехлёст в угловых точках.

Разложите листы в траншее так, чтобы бортики стояли на слое ЭППС и не касались земли. Закрепите листы по углам, проткнув материал пластиковыми стяжками системы СВТ.

Установите между вертикальными листами половинки пластиковых стяжек и закрепите их между собой. Если система защёлкнется недостаточно плотно, уплотните соединения плоскогубцами.

Установите арматурные прутья над и под горизонтальными стяжками. Чтобы металл находился в толще бетона, подложите под прутья кусочки пенополистирола. Специальные пазы на пластиковых стяжках помогут соблюсти одинаковое расстояние между прутьями арматуры на всём протяжении фундамента.

Перевяжите прутья между собой тонкой проволокой, сложенной в 2–3 раза. Таким же образом арматуру можно подвязать к пластиковым стяжкам.

Нарастите фундамент целыми листами ЭППС, предварительно прикрепив к ним узкие полосы того же материала с помощью пластиковых фиксаторов. Разместите подготовленные листы так, как показано на рисунке

При монтаже обращайте внимание на расположение пазов и гребней на листе.

Прикрепите вертикальные листы друг к другу стяжками, установите и подвяжите арматуру по описанной выше технологии. Должно получиться как минимум два пластиково-арматурных пояса, ориентировочно на расстоянии 10 см от верхнего и нижнего края листа.

Закрепите на острых кончиках пластиковых стяжек стопорные пластинке и обрежьте кончики, которые остались свободными.

Залейте армированную опалубку цементно-песчаным раствором

Для приготовления бетона можно пользоваться собственной бетономешалкой, но раствора понадобится очень много. Если вы сомневаетесь, что сможете залить весь фундамент за день, лучше воспользоваться услугами промышленной цистерны-бетономешалки.

Удалите пузырьки воздуха строительным вибратором и выровняйте поверхность бетона. Выгонять воздух арматурным прутом в этом случае нельзя, так как металл повредит опалубку, легко проткнув лист ЭППС.

После полного застывания бетона фундамента можно продолжить заливку стен по той же технологии, но такой фундамент можно использовать и с другими материалами.

Видео: технология строительства дома с несъёмной опалубкой из стружечных блоков

https://youtube.com/watch?v=Aqg7_Xdw5aE

Отдавая предпочтение одному из вариантов несъёмной опалубки учитывайте не только свои финансовые возможности и трудозатраты, но и предназначение

К примеру, в зонах с болотистой почвой не стоит применять блоки на основе древесной стружки, а в холодных регионах стоит обратить внимание на материал с минимальным коэффициентом теплопроводности. В таком случае вы сможете быстро возвести тёплый дом без лишних финансовых затрат

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

щиты для придания формы;
крепеж для фиксации щитовых ограждений;
дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции

Необходимость обязательного обустройства опалубки

Сооружаемая опалубка для фундамента своими руками или с привлечением опытных специалистов способна обеспечить прочность будущей постройки.

Такая конструкция необходима для усиления устойчивости сооружения и ее обустройство связано с важными требованиями, касающимися эксплуатационных характеристик зданий:

распределение давления бетонного раствора по общему периметру фундаментного основания;
позволяет сохранить правильную геометрическую и объемную форму заливаемого материала;
способствует полноценной герметизации заливного материала и его структурную монолитность.

Чтобы обустроить опалубку важно подобрать надежные и практичные материалы, которые обеспечивают повышенную стойкость основы

Назначение опалубки

Опалубка – это вспомогательная конструкция, необходимая для придания фундаментному основанию из бетона или других материалов, заданной формы. Бетонная смесь удерживается внутри этой формы до полного ее отвердевания. Можно сказать, опалубка является формообразующей основой будущего основания строения, определяющей его размеры и пространственное положение.

Опалубку обычно монтируют из, заранее заготовленных, элементов, называемых щитовой палубой.

Стандартная конструкция опалубки включает:

щитовые ограждения для придания формы;
крепежные приспособления для фиксации щитов на каркасе и друг с другом;
вспомогательные леса для поддержания щитов в фиксированном положении.

Для формирования фундамента применяют, как самостоятельно изготовленные опалубки, так и промышленные арматурно-опалубочные блоки, монтировать которые приходится при помощи кранов.

Как сделать правильную опалубку для фундамента дома своими руками?

Устройство бюджетной дощатой опалубки

Бюджетная опалубка
