Опалубка для фундамента своими руками

Ленточные основания: требования к опалубке

При возведении ленточного фундамента своими руками следует руководствоваться нормами Государственных стандартов, которые помогут возвести надёжную опорную конструкцию под здание, в том числе, учесть все требования, предъявляемые к устройству опалубки.

Изготовление опалубки для ленточных оснований регламентируется следующими документами:

1. СНиП 3.03.01-87. ЧАСТЬ 10 «Опалубочные работы».
2. ГОСТ Р 52086-2003 «Опалубка. Термины и определения» – включающий порядок расчета и технологию возведения конструкций опалубки для фундаментных оснований.

Требования, предъявляемые к конструкциям опалубки для ленточных фундаментов из дерева:

1. Палубу следует возводить из прочных материалов, соединяя части щитов металлическим крепежом, чтобы давление бетонного раствора на щиты изнутри не вызвало коробление, перекосов и разрушения конструкции.
2. Между отдельными досками щитовой палубы не допускается наличие щелей, раствор должен надёжно удерживаться внутри возведенной конструкции. Если для изготовления щитов использовался низкосортный пиломатериал, в результате чего имеются щели, необходимо заделать их паклей, монтажной пеной, выстелить внутреннюю часть щитов рубероидом или полиэтиленовой пленкой. Допустимые зазоры между отдельными досками составляют до 2 мм.
3. Деформация щитов по вертикали не должна превышать допустимых норм (5 мм на 1 м высоты).
4. Местное отклонение опалубочных конструкций не должно превышать 0,3 см.
5. Смещение щитов относительно фундаментной оси не должно превышать 10 мм.
6. Размеры опалубки под ленточное основание должны четко соответствовать проектным расчетом параметров фундамента.
7. Щиты должны обеспечивать минимальное сцепление с бетонной смесью.

Установка опалубки для ленточного фундамента на неустойчивой почве

Само копание траншеи на такой почве является небезопасным, поскольку способно привести к ее сдвигу. С учетом этого первоначально требуется совершать возведение внешней опалубки канавы. Благодаря данному действию удается исключить движение почвы, после чего можно приступать к обустройству внутренней части траншеи.

Обратите внимание! В такой ситуации копание канавы осуществляется под небольшим уклоном стенок и с оптимальной шириной для комфортной установки щитов. Дальше производится установка опалубки

Во многих случаях ее сооружают в несколько слоев с наличием промежуточной зоны, в качестве которой выступают элементы, выполняющие фиксацию наружной кромки от грунта и внутренней от области бетонной смеси.

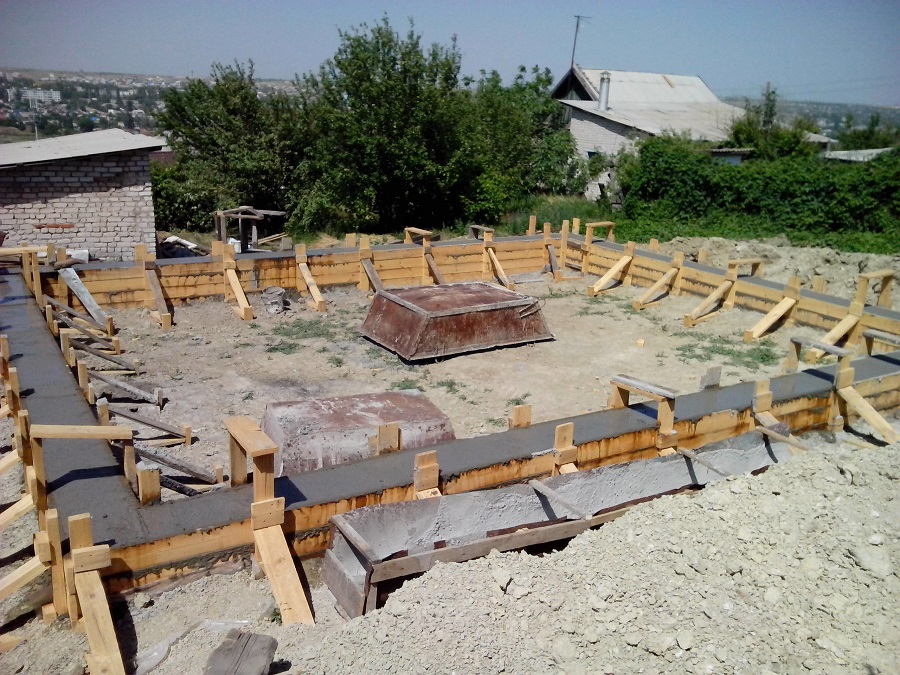

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

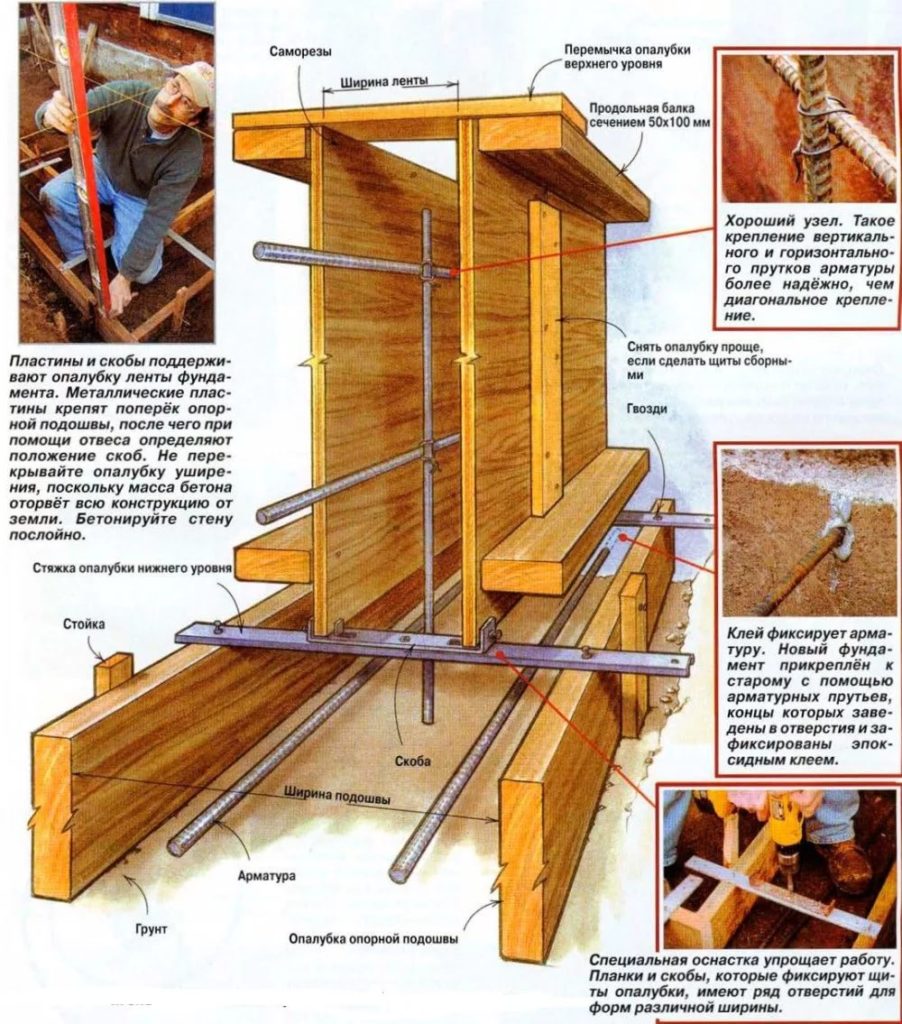

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Работы при бетонной подготовке

• оптимальный вариант – использование ФСФ-фанеры, закрепленной на рамах из деревянных брусков;
• щиты конструкции стягиваются через стальные трубки-втулки, равные по длине ширине ленты фундамента;
• через втулки следует вставить резьбовые шпильки, которые затягиваются шайбами через опорные бруски;
• в результате реализуется жёсткая пространственная конструкция;
• шаг монтажа резьбовых стяжек – 50.0 см;
• после разопалубки все отверстия тщательно заделываются цементным раствором;
• дополнительную фиксацию можно обеспечить при помощи распорок и раскосов;
• для облегчения демонтажа внутреннюю поверхность конструкции смазывают гидрофобным составом.

Устройство

Опалубка для фундамента – это конструкция, которая позволяет сделать каркас будущего основания. Она состоит из:

• щитов, которые не позволяют жидкому бетону растекаться;
• распорок и фиксаторов, для соединения деталей конструкции между собой так, чтобы они не расходились в разные стороны или не складывались вовнутрь;
• вспомогательных лесов, дающих возможность зафиксировать щиты в одном положении.

По своей сути опалубка является формой для жидкого бетона, чтобы он в ней застывал.

Такой показатель нужен для того, чтобы во время заливки бетона фундамент не повело или, не разломались сами щиты под внутренним весом.

Калькулятор расчета количества досок для опалубки ленточного фундамента

Для заливки фундаментной ленты бетоном необходимо соорудить надежную опалубку, которая будет способна выдержать немалое давление тяжелого полужидкого раствора до его схватывания, придать конструкции чёткую задуманную форму. В наше время существует немало интересных способов сборки опалубки, но все же в большинстве случаев при индивидуальном «малом» строительстве хозяева предпочитают «классику» – щиты из досок.

Калькулятор расчета количества досок для опалубки ленточного фундамента

Вполне понятным становится вопрос – а сколько же досок потребуется для сколачивания этих щитов? Ответ на него поможет получить калькулятор расчета количества досок для опалубки ленточного фундамента.

Некоторые пояснения и дополнительные справочные данные – в текстовом блоке под калькулятором.

Пояснения по проведению расчета

Сам расчет – несложен, и базируется на известных геометрических размерах будущей фундаментной ленты. Так, необходимо будет указать:

• Длину фундаментной ленты: с учетом периметра здания и всех внутренних перемычек – оснований под капитальные перегородки, если они предусмотрены конструкцией.
• Толщину фундаментной ленты.
• Высоту опалубки. Вот здесь могут возникнуть разночтения. Нередко опалубку монтируют только для цокольной части фундамента, а ниже уровня поверхности грунта роль опалубки уже выполняют тщательно выровненные стенки выкопанных траншей (как показано на иллюстрации ниже):

Один из вариантов – опалубка ставится только на цокольной части фундамента.

Такой подход хорош для малозаглубленных лент – позволяет достичь определенной экономии материалов. Однако, если требуется мощный фундамент, с залеганием ниже уровня промерзания грунта, то его, после полного застывания и набора прочности бетоном, рекомендуется тщательно гидроизолировать и утеплить. В таких случаях опалубку, как правило, делают на всю высоту ленты – от ее подошвы и до верхнего торца цоколя.

Опалубка смонтирована на всю высоту фундаментной ленты

Таким образом, в это поле калькулятора должна вноситься именно высота опалубки, в зависимости от выбранного варианта из упомянутых выше.

Необходимо выбрать ширину приобретаемой доски из трех вариантов – 100, 125 и 150 мм.

Толщина доски в данном расчете непринципиальна, но определиться с ней стоит заранее, так как это напрямую будет влиять на общую стоимость приобретаемого объема древесины. И толщина – дело отнюдь не произвольное: есть специальные нормы, которые рассчитаны для того, чтобы доски гарантированы выдержали нагрузку от бетонного раствора, не ломаясь и не прогибаясь.

Толщина доски зависит от высоты опалубки и шага установки вертикальных стоек

Доски сколачиваются в щиты с использованием вертикальных стоек, которые, в свою очередь, при монтаже опалубки подпираются дополнительными кольями, распорками, и т.п. Толщина используемых досок для щитов зависит от высоты опалубки и расстояния между этими вертикальными стойками. Для правильного выбора можно воспользоваться следующей таблицей.

Естественно, что при выборе конкретных параметров (толщины и ширины) приобретаемых досок, нужно проявлять действительно хозяйственный подход. Раз заливается фундамент, то, надо полагать, впереди предстоит еще очень много строительных работ. И доски после распалубки и разборки щитов должны найти должное применение – они не теряют своих качеств и могут использоваться как полноценный строительный материал. Например, ничто не должно помешать применить их в конструкции перекрытий, стропильной системы, стен в подсобных постройках и т.п.

Современные технологии строительства предлагают немало интересных подходов к решению этой проблемы. Подробнее о монтаже опалубки для заливки фундамента – в специальной публикации нашего портала.

Ленточный фундамент

Представляет собой железобетонную ленту по периметру дома и под внутренними несущими стенами.

По глубине заложения делится на:

• незаглубленный;
• мелкозаглубленный;
• заглубленный.

По способу возведения:

• монолитный;
• сборный;
• сборно-монолитный.

Заглубленный монолитный ленточный фундамент опирается на глубинные слои почвы, поэтому выдерживает морозное пучение. Мелкозаглубленный фундамент также устойчив к пучению, если провести специальные мероприятия — утепление, подушка, возможно дренаж. Однако он не подойдет для зданий из тяжелого материала или строений в несколько этажей.

Преимущества ленточного фундамента:

• Надежность.Устойчивость к пучению грунта, при соблюдении некоторых условий (либо ниже глубины заложения, либо утеплен и цоколь и грунт вокруг дома).
• Долговечность — при соблюдении технологии, дом на таком фундаменте прослужит до 150 лет.
• Технология строительства проста, не требует высокой квалификации рабочих.
• Строительство ленточного основания возможно при неравномерной плотности грунта.
• Ленточный фундамент, в отличие от плитного, можно возводить и на склонах.
• Возможность устройства подвала или подполья.В здании на ленточном фундаменте легко провести (и впоследствии обслуживать) инженерные коммуникации.
• Позволяет строить дома с утяжеленными перекрытиями.
• Возможность комбинировать разные виды ленточного фундамента на одном участке.
• Нет жестких требований к армированию основания, потому что, конструкция сама по себе прочная. При хороших характеристиках грунта и соблюдении технологии строительства, постройки без армирования служат десятилетиями.

Недостатки:

• Большие трудозатраты (земляные работы, армирование, устройство опалубки, вывоз грунта).
• В отличие от плиты, ленточный фундамент не заполняет всю площадь под домом, а значит, дополнительно потребуется делать перекрытия или полы по грунту.
• На строительство ленточного фундамента необходимо большое количество материалов.
• Строительство своими силами занимает много времени.

Интересно: Ленточный фундамент: пошаговая инструкция.

Материалы и технологии

При строительстве правильной конструкции в первую очередь необходимо продумать её конструктив и все необходимые силовые элементы (распоры, укосины, стяжки). Ведь одно дело: лить ленту высотой от земли в 30-40 см, и совсем другое – заливать стенки подвала высотой в 2.5 метра. Особенно, если бетон подаётся при помощи бетононасоса.

Я построил опалубку из 25-х досок. Стяжки не стал делать, думал, выдержит, т.к. каждые 30 см я ставил деревянные распорки. При заливке бетона опалубку распёрло, да так, что два раза пришлось вычерпывать вылившуюся смесь, потом снова скреплять опалубку и вручную закидывать бетон обратно. Наученный очень горьким опытом, я теперь обязательно буду стягивать стенки стяжками.

Нередки случаи, когда, не потрудившись на должном уровне произвести укрепление, мы обнаруживаем, что при заливке или вибрировании конструкцию опалубки просто разрывает. Весь бетон выливается на грунт. Конструкцию приходится в экстренном порядке латать, что приводит к большим денежным потерям. Отсюда правило: опалубку необходимо дополнительно закреплять.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Что такое опалубка, ее особенности

Чтобы после заливания фундамент получил корректную форму, применяются разнообразные материалы, из которых производится сборка соответствующей конструкции, что и является опалубкой. В большинстве случаев при ее сооружении используется дерево, но кроме него есть и другие варианты, что позволяют добиться желаемого результата, обладающего высокими техническими показателями. Сама же опалубка выполняет ряд следующих функций:

• При потребности осуществляет изолирование конструкции от почвы.
• Позволяет добиться требуемой при застывании формы основания из бетона.
• Придает поверхности ровную текстуру.

Полиэтиленовая пленка

Используется в качестве гидроизолирующего материала. Пленка — не эквивалент, может быть заменена на рубероид, толь.

Пленка

Использовать полиэтиленовую пленку рекомендуется в нескольких случаях:

1. Если после разборки опалубки не планируется выбрасывать доски. Если были использованы новые пиломатериалы, можно снова использовать при строительстве дома. Но если на поверхности обнаруживаются следы цемента, лучше отказаться от досок, при резке, можно существенно затупить ножи на рейсмусе.
2. В случае установки гидроизолирующего слоя на поверхность опалубки, она не деформируется, значит, демонтаж пройдет легче.

Создание съемной опалубки своими руками

При возведении жилых строений не рекомендуется закладывать фундамент в землю без опалубки, так как бетонная конструкция не сможет в процессе эксплуатации выполнять в полной мере возложенные на нее функции. Идеальным вариантом для загородных домов является ленточный фундамент, для сооружения которого можно задействовать съемную опалубку.

Перед тем как установить опалубку, застройщик должен провести геодезическое изыскание земель. Это делается для того, чтобы выбрать подходящее место, на котором будет вестись строительство жилого дома. После этого делается разметка – по периметру будущего здания выставляют колышки, для соединения которых можно использовать ленту или веревку. На следующем этапе проводятся земельные работы, цель которых заключается в создании траншей для фундаментной конструкции.

Как только все траншеи были подготовлены, застройщику следует на дно уложить слой песка и щебня. После создания песчано-щебневой подушки в канавы закладывается арматура, функции которой будут заключаться в усилении фундамента. На следующем этапе застройщик должен приступить к установке щитов, собранных из элементов натурального древесного массива или из фанеры. Они должны располагаться по периметру траншей в строго вертикальном положении.

Чтобы сборка опалубки ленточного фундамента прошла максимально быстро и без эксцессов, застройщикам следует избегать самых распространенных ошибок:

1. Упоры были установлены на слишком большом расстоянии друг от друга, из-за чего щитовая конструкция может обрушиться под напором бетона.
2. Решено было сделать опалубку из материалов, которые не имеют необходимой твердости и упругости.
3. Между параллельно расположенными щитами не были установлены распорки.
4. Застройщику не удалось вертикально выставить опалубку, из-за чего фундамент приобрел неправильную форму.

Какой материал используют

Опалубка может быть создана из различных материалов:

• Деревянная.
• Фанерная.
• Из пенополистирола.
• Металлическая.

Кроме того, имеются варианты из синтетических тканей или резины. Преобладают деревянные конструкции, поскольку они дешевы, могут быть использованы неоднократно и в разных размерах.

Многоразовые формы предназначены для массового производства отливок одинакового размера и конфигурации, поэтому их делают из более прочных и долговечных материалов.

Преимуществом деревянных конструкций является низкая стоимость и универсальность, но время сборки у них намного больше, чем у фанерных или металлических готовых щитов.

Опалубка для нестандартных форм

Колонны, закругления и иные конструкции или их отдельные элементы требуют особого подхода. Для данных мест рекомендуется использовать пластиковые или металлические вставки, которые с максимальной точностью сохранят предполагаемую форму и эстетический вид. Укрепление дополнительными распорками никогда не будет лишним — вы полностью исключаете риск протечки.

Отдельно стоит сказать про обеспечение технологических отверстий в фундаменте. К таким отверстиям относят продухи и выводы для труб коммуникаций. Для этого в опалубке делают специальные закладные гильзы из пластиковых труб, которые после позволяют получить сквозные отверстия в фундаменте.

Изготовление и монтаж

Весь процесс можно разделить на несколько ключевых этапов:

1. Подготовительный – расчеты и закупка стройматериалов.
2. Переход к полевым работам – разметка участка и рытье траншеи по заданным параметрам.
3. Изготовление заготовок для щитов (если это не штампованный материал для опалубки).
4. Вбивание опорных брусьев в землю.
5. Установка заслонок.
6. Укрепление.

Сборка щитов

Размер заслонок выбирают с учетом геометрической формы основания так, чтобы их высота была больше глубины бетонной подушки. Длина элементов выбирается произвольно, но оптимальной считается величина не более 3 м. Суммарная длина заслонок должна соответствовать длине ленты.

Особенности установки

Рабочий должен добиться плотного прилегания элементов, чтобы бетон не вытекал через щели. Вооружившись уровнем и молотком, ему необходимо все щиты выставить точно в одной плоскости и на одной высоте.

Если щиты не имеют длинных брусьев, которые могли бы войти в грунт и удерживать конструкцию, то предварительно по периметру траншеи выставляются вертикальные брусья. Эти элементы послужат опорой щитам, которые должны быть плотно к ним приставлены с помощью распорок и укосов.

Укрепление

Стенки опалубки во время заливки бетона подвергаются большой нагрузке и могут развалиться. Чтобы этого не произошло, устанавливают дополнительные элементы, усиливающие конструкцию.

Снаружи стенки удерживают раскосы и опоры. Их размещают с шагом не меньше, чем 1 м

Особое внимание уделяют углам опалубки, где опора нужна сразу с двух сторон. Если высота щитов больше 2 м, то выставляют опоры по периметру в два ряда: верхний и нижний

Существующие виды опалубки для ленточного фундамента

Указанная строительная конструкция имеет такое назначение: обеспечивает запроектированные размеры и форму, а так же проектное расположение ленточного фундамента в пространстве. Внутренний ее размер должен соответствовать толщине предполагаемого фундамента.

Несъемная опалубка – это просто и практично

По конструктивным особенностям она может быть:

1. Съемной. Состоит из щитов заданных размеров, перед заливкой бетона они собираются в единую конструкцию, а после достижения бетонной смесью достаточной степени затвердения, разбираются.
2. Несъемной. Складывается из блоков пенополистирола, их после заливки бетона не извлекают, потому что они выполняют функцию утепления фундамента.
3. Комбинированная. Состоит из съемной опалубки, вовнутрь которой устанавливают пенополистирольные блоки. После заливки бетона, съемные щиты извлекаются, а блоки остаются в конструкции фундамента и служат как утеплитель основы.

Наиболее распространенной считается съемная конструкция. Ее часто используют, потому что съемные щиты можно применять несколько раз без дополнительных больших затрат, к тому же их можно сделать своими руками.

В зависимости от материала из которого изготовленная конструкциях их делят так:

• деревянные;
• металлические;
• пластиковые.

Большим спросом пользуются деревянные конструкции, которые отличаются по методу изготовления так:

• готовые конструкции — изготовленные на заводе в промышленных условиях;
• сделанные своими руками, их выполняют по размеру фундамента на месте его установки.
