Мощный распылитель, сделанный руками

Как подобрать опрыскиватель?

Каждый человек желает приобрести технику, которая служила бы долгие годы и не требовала сложного и дорого ремонта в случае поломки. Чтобы не ошибиться с выбором садового аккумуляторного опрыскивателя, необходимо учитывать некоторые нюансы:

  • При покупке стоит тщательно проверить все соединительные элементы, чтобы в дальнейшем из-за них не пришлось нести больших расходов.

Конечно, замена запасных частей дело затратное и своевременная их переустановка поможет продлить срок эксплуатации.

Для удобства необходимо подбирать оборудование с инструкцией на русском языке. Это позволит более подробно ознакомиться с устройством.

Выбирать лучше проверенных производителей, которые уже сумели закрепиться на рынке.
На устройство должна даваться гарантия, чтобы в случае необходимости можно было обратиться к поставщику с претензиями.
Нужно выбирать надежный материал техники, в частности, форсунок и самого бака. Это необходимо, чтобы бачок не потек раньше времени.

Аккумуляторные садовые опрыскиватели отличаются от других моделей:

  1. Применение мощного аккумулятора позволяет долго не использовать подзарядку.
  2. Для потребителей разработан специальный удобный дизайн бака, форма которого повторяет контуры спины и не дает ей уставать.
  3. В опрыскивателях предусмотрены фильтры для жидкостей.
  4. При необходимости на устройство можно добавить дополнительные аксессуары или подсоединить к нему удлинитель.
  5. Оборудование имеет датчики, которые автоматически срабатывают при избыточном или недостаточном давлении электронасоса.

Алгоритм сборки дачного опрыскивателя от электросети


Важным узлом самодельной системы опрыскивания является насосное устройство. Вы можете использовать любой насос центробежного типа, например, бытовой агрегат марки «Водолей». Аппарат подает до 20 л воды за 1 минуту и способен создавать рабочее давление до 2 атмосфер. Этих характеристик будет достаточно для работ на стандартном дачном участке. За 1 час вы сможете полить или обработать участок раствором объемом 360 л.

Соберите самостоятельно систему опрыскивания в следующей последовательности:

  • на выходное отверстие в насосе установите шланг длиной не менее 50 см;
  • на конец шланга поставьте тройник, которым подключают стиральные бытовые машины. Элемент должен быть оснащен краном, выполняющим роль регулятора давления в системе, и отводящим плечом;
  • концы шлангов закрепите хомутами;
  • установите на участке резервуар рабочей жидкостью;
  • погрузите в бак насос;
  • шланг с тройником отведите из бака наружу;
  • от тройника установите шланговые отведения нужной длины;
  • в местах высокой проходимости защитите шланги и провода каналами;

Важно! В сборке своими руками системы для распрыскивания продумайте установку устройства аварийного отключения насоса

  • на концах рабочих шлангов установите форсунки с распылителями и кранами ручной регулировки;
  • включите электросеть и насос;
  • активируйте кран подачи жидкости в шланговую систему;
  • откройте пусковой механизм в нужном распрыскивателе.

Собранная система управляется вручную. Вы можете поливать участок с разбиением на сегменты, установив на всей территории соответствующие шланговые установки. Для одновременного разбрызгивания жидкости на нескольких квадратах мощности насоса этого типа будет недостаточно. Для работы на больших площадях или поливе сразу нескольких устанавливайте в систему более мощными насосными агрегатами.

Садовый опрыскиватель от вредителей своими руками

Устройство, именуемое опрыскивателем, необходимо для равномерного распределения жидкости по поверхности обрабатываемых растений. Только при таком условии растворы смогут воздействовать по всей площади нанесения: защищать от вредных насекомых и организмов или насыщать растение необходимыми веществами.

По принципу работы аппараты для опрыскивания могут быть ручными, аккумуляторными и бензиновыми. Все разновидности встречаются на прилавках магазинов, однако можно сделать опрыскиватель своими руками. В этом случае аппарат будет подходить запросам дачника, а также не придется задаваться вопросом, как отремонтировать в случае поломки.

Чтобы опрыскивать небольшие кустики и рассаду, необязательно сооружать очень сложную конструкцию. Можно взять опустошенную емкость от жидкости для мытья стекол с встроенным в крышку распылителем. Хорошо промыть все части и собрать. В полученную конструкцию заливается нужный раствор, которым обрабатывают поверхность растений.

Для обработки больших участков конструируется более серьезный аппарат.

Как использовать краскопульт из пылесоса?

Для того чтобы малярные работы были выполнены максимально качественно, необходимо учитывать несколько правил, которые помогут ускорить и упростить этот процесс. Специалисты рекомендуют наносить раствор через телескопический краскораспылитель круговыми движениями. Это позволяет добиться более равномерной обработки поверхности.

Устройство для распыления краски нужно держать под углом в 90º по отношению к окрашиваемой поверхности. В противном случае расход материала будет значительно больше.

Долго задерживаться на одном месте тоже нельзя. Это станет причиной перерасхода краски и неравномерного цвета. Если покрытие должно наноситься в несколько слоев, необходимо дождаться полного высыхания предыдущего.

Какими бывают опрыскиватели?

  1. Ручного типа. Резервуар емкостью не более 2 л соединяется с разбрызгивателем, который при нажатии на рычаг распыляет раствор на растения. Изделие предназначено для ухода за комнатными растениями.
  2. Насосного типа. Раствор набирается в резервуар насоса и подается на сопло разбрызгивателя под давлением поршня.

    Эффективны в использовании на небольших садовых участках.

  3. Пневматического (помпового) типа с емкостью для раствора от 1,5 л до 20 л в носимом или ранцевом исполнении. При помощи ручного насоса, совмещенного с корпусом изделия, в емкости создается давление до 5 атмосфер.

    При открытии крана подачи, жидкость под избыточном давлением поступает на сопло распылителя, обрабатывая растения. Одной накачки емкости достаточно для 30 мин. работы.

  4. Изделия поставляются с длинной штангой и с соответствующей длины шлангом, что позволяет их использовать в качестве опрыскивателей для высоких деревьев, труднодоступных участков крон.

    Помповые устройства эффективны на участках до 30 соток.

Помповый опрыскиватель с ручной накачкой

Навесной опрыскиватель PROMAR

  1. Промышленностью выпускаются к опрыскивателям раздвижные и сборные штанги длиной до 5 м для опрыскивания высоких деревьев.

Опрыскиватель для сада из бака от стиральной машины

Для сооружения этого самодельного опрыскивателя для огорода нужен бак из нержавеющей стали от старой стиральной машины, а также старый масляный насос, например от автомобиля «Москвич».

Перед тем как сделать самодельный опрыскиватель данной конструкции, бак следует закрепить в подвешенном состоянии на деревянной площадке с тремя стойками диаметром 10 мм каждая. Крепить детали конструкции можно с помощью гаек.

Затем под баком нужно установить электромотор с приводом на вал масляного насоса клиновидным ремнем, на вал насоса насадить большой шкив, а на вал электромотора — малый.

Для полива участка можно использовать длинный полихлорвиниловый шланг, и тогда опрыскивать растения можно будет на большом пространстве.

Основательная система полива

На участке можно организовать автоматическую систему для полива. В магазинах продаются разнообразные комплектующие и узлы, благодаря чему собрать систему своими руками несложно. При планировании автоматического полива необходимо учитывать требования растений. Одним подходит дождевание, другим — увлажнение только корней.

Для системы нужны:

  • Специальные распылители (микродождеватели). Удобнее применять регулируемые головки, есть и более сложные элементы — с туманообразователями (удобны для теплиц).
  • Труба, распределяющая воду к грядкам. Один конец трубы соединяется с подающей воду магистралью. На другой конец надевается заглушка.
  • Старт-коннекторы с зажимной гайкой для соединения труб, защиты от протечек воды.
  • Фитинги, запорная арматура, компенсаторы давления, тройники и т. д.
  • Для обеспечения длительной работы системы на выходе из ёмкости можно установить качественный фильтр.

Перед тем как собрать своими руками распылитель для полива огорода, рекомендуется нарисовать схему расположения элементов системы на участке, точно рассчитать время полива и дозировку воды. Это позволит облегчить монтажные работы.

Как сделать опрыскиватель из огнетушителя

Удобный аппарат можно соорудить из пенного огнетушителя, отслужившего свой срок. Удобство заключается в оптимальной емкости и несложной переделке.

Чтобы сделать опрыскиватель из огнетушителя, нужно выполнить ряд действий:

  1. Удалить порошок, открутив крышку и соблюдая при этом все меры безопасности.
  2. Удалить рычаг с крышки и заварить получившееся отверстие.
  3. Внутрь крышки установить прокладку из резины.
  4. Вывернуть сопло.
  5. На его месте закрепить вентиль от автомобильной бескамерной шины, под которым положить резиновые шайбы. Перед этим наружную шайбу нужно выгнуть по радиусу обечайки огнетушителя.
  6. Примерно в 1,5 см от дна баллона сделать отверстие по внутреннему диаметру патрубка. Наружный диаметр его не должен превышать 1 см, так как придется взять шланг с большим диаметром, что будет способствовать понижению давления внутри конструкции.
  7. К просверленному месту приварить или прикрутить на резьбу патрубок длиной около 6 см. Располагать его лучше сбоку от вентиля, чтобы не мешал при переноске аппарата.
  8. К наружному краю патрубка подсоединить резиновый шланг, на конце которого зафиксировать распылительную трубку длиной не меньше метра. Это позволит не только опрыскивать высокие деревья, но также предотвратит от попадания раствора на кожу и одежду.
  9. В месте фиксации распылительной трубки к шлангу прикрепить ручку и краник, на противоположном конце – распылительную головку. Для большего удобства свободный конец немного загнуть.

Чтобы удобно было переносить конструкцию, к ней крепятся ремни. Перед работой в баллон при закрытом кранике на шланге вливают 5 л жидкости и плотно прикручивают крышку.

Затем к вентилю крепят шланг насоса и делают около 80 качков. Если воздух выходит только через сопло при открытом кране, то давления хватит для выработки набранной жидкости.

Если на момент окончания распыления жидкость осталась, то воздух подкачивают повторно.

После окончания работ воздух выпускают, крышку помаленьку откручивают, оставшийся раствор выливают, а всю конструкцию промывают.

Делаем краскопульт своими руками

Изготовить для покраски опрыскиватель своими руками очень просто. Для этого достаточно использовать старый пылесос, а также подручные материалы, которые найдутся в доме. Самое главное получить пульверизатор — это инструмент, похожий на пистолет, с помощью которого и распрыскивается краска.

Чтобы подключить краскопульт от пылесоса, необходима обратная тяга (т. е. двигатель пылесоса должен осуществлять подачу воздуха на выдув). К сожалению, большинство современных моделей не обладают такой возможностью.

В СССР был популярен пылесос модели Ракета 12А. Прибор имел особую насадку в виде крышки-распылителя, которая надевалась на стеклянную емкость. О таком варианте распылителя мы рассказывали выше. Сейчас приобрести такую насадку затруднительно, как и найти в магазинах пылесос с обратной тягой, однако оба этих устройства легко изготовить собственными силами.

Чтобы сделать электрический опрыскиватель, на первом этапе стоит обзавестись старым или ненужным пылесосом, который не жалко разобрать. Лучше, если это будет Ракета 12А, но подойдет и более современная модель.

Делается изменение направления воздушных масс в шланге таким образом, чтобы крыльчатка производила подачу воздуха, а не его всасывание, как при обычном режиме работы. Для того чтобы сделать краскопульт из пылесоса, надо изменить направление вращения лопастей крыльчатки в противоположную сторону. Чтобы этого достичь, достаточно произвести переполюсовку клемм питания, идущие к статору и ротору.

Далее необходимо достичь постоянного давления, достаточного для того, чтобы компрессор докачивал недостающий объем воздуха для распыления густой жидкости (изменение функционирования крыльчатки). Если лопасти будут двигаться в противоположную сторону, воздушные массы изменят свое направление с равно пропорциональной силой.

Если положение лопастей ассиметричное, это приведет к уменьшению обратной тяги. Поэтому лучше приобрести более подходящую крыльчатку.

При модификации двигателя следует учитывать два важных критерия:

  1. Вид конструкции лопастей крыльчатки;
  2. Возможность включения двигателя в обратную сторону.

Если оба этих критерия соблюдены, стоит поискать крышку-распылитель.

Может у кого из знакомых завалялась подобная насадка – раннее такой краскораспылитель поставлялся в комплекте с пылесосом. Также вы можете воспользоваться интернет-объявлениями, есть и мастер-классы, как сделать самодельный опрыскиватель.

Самый сложный этап заключается в правильном выборе редукционного клапана для распыления. Для этого наденьте клапан на шланг и сделайте отвод для поступающей жидкости на крышке (и соблюдайте герметичность). Помимо всего перечисленного, вам понадобится воздуховод, с его помощью воздушные массы будут попадать в резервуар, тем самым возмещая потерянный объем жидкости (краски или извести).

Важно! При первом испытании краскопульта лучше всего использовать водоэмульсионную краску

На видео: мастер-класс по изготовлению краскопульта.

Как сделать самодельный опрыскиватель для огорода (с видео)

Когда выполнен отвод от магистрального водопровода на садовый участок с запорным краном и обратным клапаном, можно приступить к установке кранов для разбора воды в разных точках водопроводной магистрали. К этим точкам далее нужно подсоединить шланги с наконечниками в виде распылителя.

При высоком давлении воды в водопроводе быстрый и качественный полив участка будет обеспечен в любом случае, но опрыскивание растений от вредителей и их подкормку можно проводить даже при давлении всего в 1атм.

Для изготовления самодельного опрыскивателя для сада следует использовать пропорциональный дозатор.

Учитывая, что любое сужение сечения водопровода (например, возле крана) может вызвать снижение давления воды, присоединять к системе сосуд с раствором для опрыскивания следует именно в этом месте. Концентрацию раствора, вытекающего из трубы, можно будет изменять поворотом крана.

Для дождевания растений чистой водой следует использовать простой шланг, подсоединив его к одному из кранов системы, — тогда напор воды будет сильнее. А для опрыскивания растений питательными или защитными растворами применяются специальные дозирующие устройства, которые устанавливаются на трубопроводе или около наконечника-распылителя.

В качестве такого дозирующего устройства при изготовлении садового опрыскивателя своими руками можно использовать обычный пластиковый бачок и полиэтиленовый мешок. Размер мешка должен быть немного меньше размера бочки с водой.

Присоединив это приспособление возле распылителя-наконечника, сначала нужно отключить бочку от водопровода с помощью трехходового крана, затем через воронку залить в мешок раствор, который затем и будет вытеснять воду из бочки через сливной кран.

При полном заполнении мешка откроется кран, и вода начнет вытеснять раствор из бочки.

Для того чтобы лучше понять технологию, посмотрите видео изготовления самодельных опрыскивателей, размещенное на этой странице:

Эту систему можно оборудовать, если к садовому участку подведен водопровод, и благодаря ей становится возможным не только полив растений, но и их подкормка. Для начала в выбранных для полива зонах на участке необходимо проложить трубопровод с несколькими кранами в разных точках. Использовать лучше полиэтиленовые трубы диаметром 18-22 мм, поскольку они легче металлических, не подвержены коррозии, не требуют сварки (для монтажа можно использовать обычный паяльник) и способны выдерживать давление до 5 атм. Благодаря этому прокладка таких труб осуществляется легко и быстро.

Не работает

Основные элементы стандартного садового опрыскивателя – двигатель (бензиновый, электрический, аккумуляторный) и насос. Дополнительные части – резервуар, шланг и набор форсунок различной конфигурации, ранцевое крепление и др. В разных типах опрыскивателей могут быть разные типы проблем. Предлагаем рассмотреть следующие виды и самые распространенные случаи поломок:

1. Ручной ранцевый. С ним разобраться проще всего. Проблема может быть только в механической части.

  • Течет – необходимо произвести замену резиновых уплотнителей;
  • Плохо качает – возможно, помпа пришла в негодность и ее нужно заменить (либо же купить новый ручной опрыскиватель).

2. Опрыскивател на аккумуляторах. Обнаружение поломки тоже не составляет труда. Частые случаи выхода из строя:

  • Не заряжается – посмотрите разъем зарядки, прочистите его. Туда могла попасть вода или же само зарядное повреждено, тогда нужно его заменить;
  • Разрядился – необходимо зарядить. Если во время заряда нет необходимого эффекта, значит батарею нужно менять;
  • Плохо распыляет – если заряд аккумулятора не минимальный, значит есть проблемы с помпой или необходимо произвести чистку опрыскивателя.

3. Мотоопрыскиватель. Он приводится в рабочее положение достаточно просто – ручным стартером. К каждому аппарату в комплекте идет инструкция, в которой подробно расписаны этапы сборки, подготовки к запуску и сам запуск. Следуйте ей шаг за шагом для того, чтобы правильно совершить сборку и настройку бензинового изделия. Перечень проблем, с которыми можно столкнуться в процессе эксплуатации бензинового опрыскивателя:

  • Холостой ход – частая ошибка при обкатке бензиновых опрыскивателей. Для правильной дальнейшей работы двигателя, рекомендуем обратиться в сервисный центр;
  • Абсолютно новый опрыскиватель не всегда может завестись с первого рывка стартера, поэтому необходимо выполнить это действие несколько раз;
  • Если во время работы случайно глохнет двигатель, один из вариантов – необходимо проверить, достаточно ли бензина. Если маловато – необходимо заполнить бак почти полностью или выкрутить свечу и прочистить его от нагара.

1 Описание устройства и технические характеристики

Опрыскиватель к мотоблоку является навесным оборудованием. Крепится с  мотоагрегату посредством специального адаптера. Избыток давления в рабочей емкости опрыскивателя создают насосом (помпой), который не входит в комплект и приобретается отдельно.

Насос монтируется на отдельной платформе, располагающейся перед рабочей емкостью. Емкостью служит бак. Объем его может быть различным, в зависимости от потребности. Насосом для опрыскивателя к мотоблоку часто пользуются как мойкой высокого давления, подключив двигатель и пистолет.

Мотоблок с опрыскивателем

Состоит мотоопрыскиватель из следующих узлов:

  • колесная пара;
  • платформа для размещения бака с помпой;
  • рабочая емкость (бак);
  • помпа;
  • штанги в количестве 2 шт;
  • форсунки – распылители, соединенные с баком шлангами.

Штанги опрыскивателя допускают фиксацию в любом положении, могут максимально раскладываться и подниматься. Каждая из штанг имеет по четыре форсунки, что обеспечивает при опрыскивании мелкодисперсный туман с равномерным расходованием распыляемой жидкости.

Вертикальный опрыскиватель для сада

Технические характеристики таковы:

  • максимальная ширина захвата 4 м;
  • минимальная ширина колеи 0,8 м;
  • длина 1,7 м;
  • высота с максимально поднятыми штангами 2,4 м;
  • угол наклона штанг 0 – 90 градусов;
  • количество распылительных форсунок 8 шт;
  • рабочее давление от насоса 2,5 – 3 Ваr;
  • емкость 85, 150, 250 л;
  • вес 28 кг.

Опрыскиватель на мотоблок прост в обращении, легко собирается и разбирается, удобен и надежен в использовании.

1.1 Применение опрыскивателей на тракторах

На крупных аграрных предприятиях приходится обрабатывать большие площади. Для проведения опрыскивания аппараты агрегатируются с тракторами. Устройство опрыскивателей для тракторов по своему принципу аналогично рассмотренному выше. Отличия заключаются в большей производительности. Она обеспечивается применением больших рабочих емкостей, мощных насосов, длиной штанг и соответственно большим количеством форсунок.

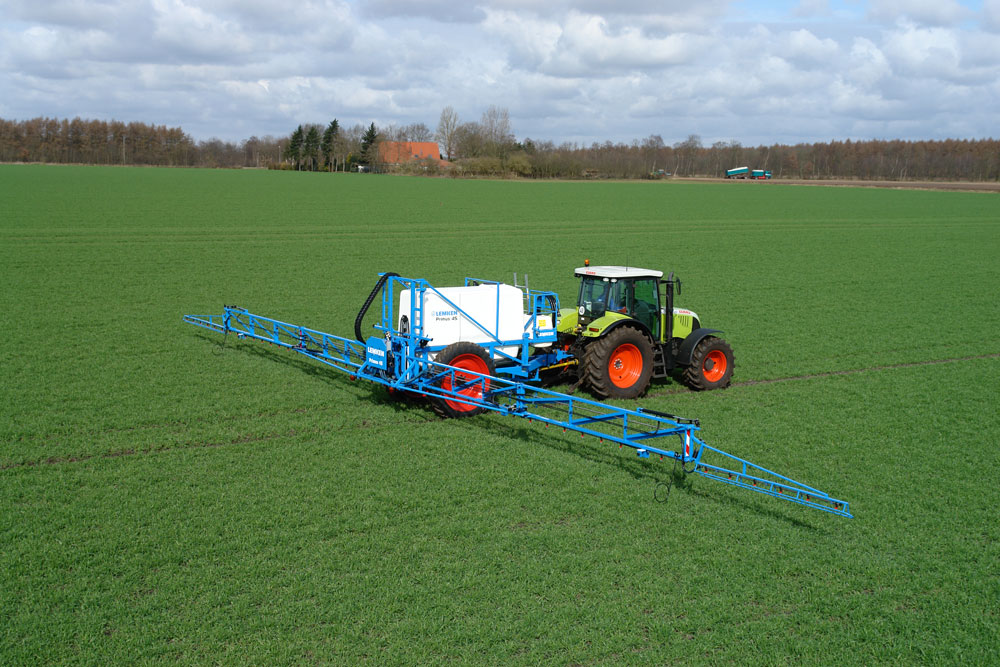

Прицепной опрыскиватель к трактору

Различают два вида аппаратов, совмещаемых с тракторами:

  • опрыскиватели навесные ( НШ –навесные штанговые);
  • прицепные.

Навесные тракторные агрегаты могут быть оснащены рабочей емкостью до 1000л. Имеют: механизм, регулирующий высоту штанг, стабилизатор штанг, устройство, разжижающее химические препараты, распылительную аппаратуру с запорным клапаном, карданный вал, высокопроизводительный насос. Агрегаты НШ имеют рабочий захват до 20 м и состоят из нескольких секций.

В прицепных агрегатах применяются рабочие емкости до 4000 л. Рабочий захват может достигать 30 м. Современные прицепные агрегаты оборудованы электроникой, имеют центральный блок управления рабочим процессом.

Выбор того или иного вида агрегата обосновывается экономической целесообразностью.

1.2 Самодельный опрыскиватель для мотоблока

Опрыскиватель своими руками изготовить вполне доступно. Главное четко представлять его устройство и знать где и как собираетесь его применять. Все эти устройства состоят из резервуара  для жидкости, насоса и распылителя. Для малых объемов работ на дачном участке в 6 соток можно ограничиться и ручным устройством. В механизированном варианте базой к опрыскивателю для мотоблока служит рама.

Самодельный опрыскиватель с мотоблоком

Вот что понадобится для сборки:

  1. Рама с приваренной платформой для рабочей емкости и насоса. Сваривается из имеющихся металлических остатков (уголок, профиль, труба и пр.).
  2. Рабочая емкость. Подойдет металлическая или пластиковая бочка. Закрепляется на рамной платформе.
  3. Насос. Следует подбирать оптимальный вариант по производительности, чтоб не переливал и выдавал достаточное давление.
  4. Штанги из металлической или пластиковой трубы, подходящего диаметра.
  5. Распылитель из золотников от старых автомобильных камер.

Сделанный индивидуально опрыскиватель к мотоблоку полностью оправдает себя, за время службы и не будет уступать промышленно изготовленным собратьям по своим качественным характеристикам.

1.4 Опрыскиватель для минитрактора

Опрыскиватель на минитрактор по своему конструкторскому решению устроен также как и опрыскиватель к мотоблоку навесного типа при объеме бака 200 – 500 литров. Вариант исполнения такого аппарата может быть и прицепным, если рабочие емкости  имеют объем 600 -800 литров. Ширина захвата аппаратов может составлять от 4 до 18 м.

С самодельными опрыскивателями для минитракторов также можно не редко встретиться на полях, возделываемых изобретательными фермерами.

Преимущества изготовления самодельного навесного опрыскивателя

Изготовление опрыскивателя для трактора своими руками дает фермеру ряд преимуществ.

К ним относится:

  • возможность сделать оборудование разных форм и размеров для эксплуатации в тех, или иных условиях;
  • возможность оборудовать приспособление резервуарами разных объемов и форм;
  • при изготовлении опрыскивателя его можно комплектовать деталями с разных материалов;
  • сделанное своими руками оборудование можно регулировать по ширине, что позволит использовать его для обработки участков с разной шириной междурядий;
  • опрыскиватель можно оснастить распылителями разной производительности;
  • самодельное оборудование можно использовать, как для распыления воды, так и для обработки кустов средствами против вредителей;
  • оборудование можно сделать составным, что позволит сохранить место при хранении и транспортировке;
  • для работы с изготовленным опрыскивателем можно использовать, как магазинные модели тракторов, так и самодельные трактора из ГАЗ;
  • сделанный своими руками опрыскиватель обладает наиболее простой конструкцией, что значительно упрощает его ремонт;
  • самодельную конструкцию можно подключать, как с ВОМ трактора, так и к его сцепному механизму.

Помимо всех перечисленных достоинств, опрыскиватель на трактор обладает еще одним важным преимуществом – низкой себестоимостью. При этом по своим характеристикам оборудование практически ничем не уступает своим заводским аналогам.
