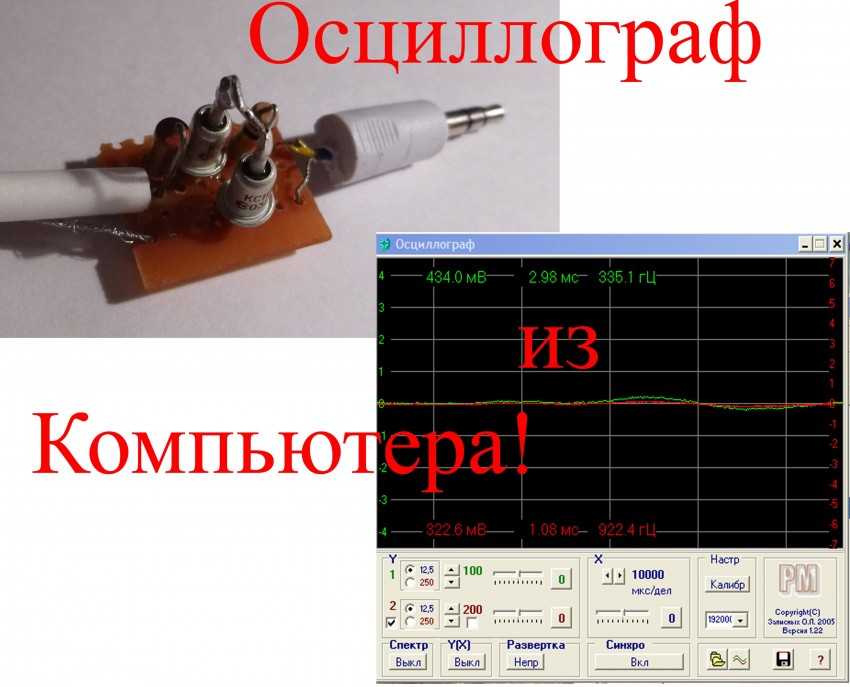

Как сделать осциллограф из компьютера своими руками

Многоканальные модификации

Для того чтобы собрать USB-осциллограф своими руками (схема показана ниже), стабилитрон потребуется довольно мощный. Проблема в данном случае заключается в повышении пропускной способности цепи. В некоторых ситуациях работа резисторов может нарушаться из-за смены предельной частоты. Для того чтобы решить эту проблему, многие используют вспомогательные делители. Указанные устройства во многом помогают повысить порог предельного напряжения.

Сделать делитель можно при помощи модулятора. Конденсаторы в системе необходимо устанавливать только возле стабилитрона. Для повышения полосы пропускания используются аналоговые резисторы. Параметр отрицательного сопротивления в среднем колеблется в районе 3 Ом. Диапазон по блокированию зависит исключительно от мощности стабилитрона. Если предельная частота резко падает во время включения устройства, то конденсаторы необходимо заменить на более мощные. Некоторые специалисты в данном случае советуют устанавливать диодные мосты

Однако важно понимать, что чувствительность системы в этой ситуации значительно ухудшается

Дополнительно необходимо сделать щуп для устройства. Для того чтобы осциллограф не конфликтовал с персональным компьютером, целесообразнее микросхему использовать типа ММР20. Сделать щуп можно из любого проводника. В конечном итоге человеку останется только прибрести порт для него. Затем при помощи паяльника вышеуказанные элементы можно соединить.

На 5 месте — серия китайских мини-осциллографов DSO

Серия Mini и Nano DSO — это карманные мини-осциллографы с рабочей частотой до 100 кГц — 500 кГц, с 1 — 4 каналами и максимальным напряжением 50 В. Самые популярные модели этой серии: , , 112, , 150, , 203, 211. Отличаются модели между собой в основном корпусом, частотой дискретизации, размером экранчика, количеством каналов.

Пример работы с карманным осциллографом DSO203 смотрите в видеоролике.Стоимость: 15 — 160 $ в зависимости от моделиКоличество каналов: 1 — 4 в зависимости от модели

Аналоги:

• (30 $, 100 кГц, 1 канал, экран 2,4 дюйма),
• (70 $, 100 кГц, 1 канал, экран 2,9 дюйма, выглядит приличнее),
• (160 $, 7 МГц, 2 аналог. + 2 цифр. канала, экран 3 дюйма).
• (Новинка! 60 $, 30 МГц, 1 канал, экран 2,4 дюйма)

Недостатки:

• низкая частота дискретизации
• маленькая разрядность АЦП 8 бит, можно только оценить форму сигнала
• хлипкие разъемы щупов
• проблемы с софтом — глючит на некоторых моделях, читайте отзывы
• маленькое разрешение экрана

Достоинства:

• сверхмалые габариты
• низкая цена осциллографа
• встроенный аккумулятор

Сфера применения: измерение аудиосигналов, кварцевых генераторов, сигналов блоков питания с ШИМ. Подойдет для выездной диагностики аудиотехники и блоков питания.

Плюсы и минусы вышеприведенной схемы

К плюсам такого решения однозначно можно отнести простоту и дешевизну сборки. Старая гарнитура или один новый разъем практически ничего не стоят, а времени потребуется всего несколько минут.

Но у этой схемы есть ряд существенных недостатков, а именно:

• Малый диапазон измеряемых частот (в зависимости от качества звукового тракта гаджета колеблется в пределах от 30 Гц до 15 кГц).
• Отсутствие защиты планшета или смартфона (при случайном подключении щупов к участкам схемы с повышенным напряжением можно в лучшем случае сжечь микросхему, отвечающую за обработку аудиосигнала на вашем гаджете, а в худшем – полностью вывести из строя ваш смартфон или планшет).
• На очень дешевых устройствах присутствует значительная погрешность в измерении сигнала, достигающая 10-15 процентов. Для точной настройки оборудования такая цифра недопустима.

Устройства с подавлением колебаний

Осциллографы с блоком подавления колебаний используются в наше время довольно редко. Подходят они больше всего именно для тестирования электроприборов. Дополнительно следует отметить их высокую вертикальную чувствительность. В данном случае параметр предельной частоты в цепи не должен превышать 4 Гц. За счет этого стабилитрон во время работы сильно не перегревается.

Делается осциллограф своими руками с применением микросхемы сеточного типа. При этом необходимо в самом начале определиться с типами диодов. Многие в данной ситуации советуют применять только аналоговые типы. Однако в этом случае скорость передачи сигнала может значительно снизиться.

Это приложение тестировалось только с Samsung Galaxy GT-i5700 Spica (Android 2.1)

Как АЦП для двух входов в схеме используется PIC33FJ16GS504 Microchip (). Обработанные данные передаются в телефон через Bluetooth модуль LMX9838 (даташит).

Характеристики осциллографа: — Время на деление: 5мкс, 10мкс, 20мкс, 50мкс, 100мкс, 200мкс, 500мкс, 1мс, 2мс, 5мс, 10мс, 20мс, 50​​мс. — Вольт на деление: 10мВ, 20мВ, 50мВ, 100мВ, 200мВ, 500мВ, 1В, 2В, GND — Аналоговый вход (зависит от предусилителя): от -8V до +8 V

Исходные коды для Bluetooth были взяты из https://developer.android.com. Этот пример состоит из трех файлов исходного кода Java. И я полностью скопировал «DeviceListActivity.java», который используется для поиска удаленных устройств Bluetooth. Я изменил «BluetoothChatService.java», удалив оттуда всё лишнее.

Остальная часть работы в основном заключалась в переносе моих предыдущих наработок для S60 на язык Java. Это было сложно, но тем не менее, это был хороший пример для изучения JAVA программирования.

Исходные коды и прошивки для Android и PIC можно скачать .

Вот схема. В ней нет ничего особенного, всё основано на существующих схемах.

Возможно, я выбрал не самый хороший микроконтроллер для этой цели, т.к. остались незадействованные выводы. Но я смог купить только такой и тут самый хороший АЦП.

Если вы хотите изменить диапазон входного напряжения с помощью изменения предусилителя на операционном усилителе, вычисления находится в файле «adc.xmcd». Также, кроме LMX, вы можете использовать другие модули Bluetooth.

Список радиоэлементов

В настоящее время тяжело угнаться за новейшими технологиями радиоэлектроники. Разнообразные электронные устройства можно теперь модифицировать по своему вкусу из одного в другое. Было бы желание и умение. Даже из старых электронных часов можно сделать простой тестер для многих деталей электросхемы, не говоря уже о планшетах и компьютерах. Многим радиолюбителям и профессионалам часто приходиться пользоваться точными электронными приборами, среди которых очень популярен осциллограф . Такой хороший прибор стоит недёшево. Хотя сделать его своими руками на основе планшета и андроида не составит особого труда даже радиолюбителю.

USB осциллограф своими руками схема

Сборка USB осциллографа обойдётся вам всего в 250–300 рублей и сделать вы его можете своими руками.

• Устанавливаем на сигнальные линии USB порта согласующие резисторы на 68 Ом. Между землёй и сигнальными жилами устанавливаем керамические конденсаты для снижения помех. Их ёмкость должна быть 100 нФ. Такой же конденсатор и с такой же ёмкостью устанавливаем параллельно «электролиту» на 47 мкФ, который установлен по цепям питания +5 В и земля.
• Устанавливаем стабилитроны на 3,6 В между сигнальными линиями и землёй. Светодиод индикации включения ставится последовательно с сопротивлением на 220–470 Ом. Резистор на 1,5–2,2 кОм определяет устройство операционной системы. Провода USB кабеля подпаиваются к плате по соответствующей распиновке кабеля.
• После перезагрузки Windows нужно заново переткнуть осциллограф в USB порт. Необходимо также снять FUSE бит на 8 CKDIV 8. Каких-либо сторонних драйверов этот электронный прибор для своей работы не потребует. Аналогично клавиатуре и мышке он определяется тоже как Hid устройство. Хотя при первичном подключении осциллограф определяется как Easylogger. Четвёртая версия Usbscope и выше, обеспечивают поддержку 64 — битной операционной системы Windows. Для нормальной работы осциллографа на компьютере должен присутствовать Netframework и Oscilloscope — программа-осциллограф, показывающая сигнал, который подаётся на вход звуковой карты.
• На практике этот гаджет нашёл своё применение не только в радиоэлектронике, но и для настроек автомобильных систем зажигания, определения расхода топлива и прочих нужд. Чтобы подключить его к измеряемой схеме нужно спаять два щупа. Для снижения уровня помех желательно использовать экранированный провод, а также тюльпаны или RCA разъём, которые обеспечивают быстрое подключение и отключение щупов от осциллографа. Один из щупов осциллографа для измерения оканчивается контактом в мультиметре для сигнальной жилы, а с помощью «крокодила» подключается к земле. На втором его щупе «крокодилы» разных цветов — для сигнальной жилы и земли.

Для профессионалов такая электронная «игрушка» явно не подойдёт. А для начинающих радиолюбителей — это очень даже неплохой симулятор осциллографа для приобретения определённых практических навыков.

Одноканальная модель

Сделать одноканальный цифровой осциллограф своими руками можно только с применением стабилитрона на 5 В. При этом более мощные модификации в данном случае недопустимы. Связано это с тем, что повышенное предельное напряжение в цепи приводит к увеличению частоты дискретизации. В итоге резисторы в устройстве не справляются. Конденсаторы для системы побираются только емкостного типа.

Минимум резистор сопротивление должен держать на уровне 4 Ом. Если рассматривать элементы второй группы, то параметр пропускания в данном случае должен составлять 10 Гц. Для того чтобы его повысить до нужного уровня, используются различного типа регуляторы. Некоторые специалисты для одноканальных осциллографов советуют применять ортогональные резисторы.

В данном случае следует отметить, что показатель частоты дискретизации они поднимают довольно быстро. Однако негативные моменты в такой ситуации все же присутствуют, и их следует учитывать

В первую очередь важно отметить резкое возбуждение колебаний. Как следствие, растет асимметричность сигналов

Дополнительно существуют проблемы с чувствительностью устройства. В конечном счете, точность показаний может быть не самой лучшей.

Осциллограф из планшета на «Андроид»

Bluetooth-канал

В настоящее время электронного прогресса в магазинах появляются приставки, которые выполняют функции осциллографа. Они передают сигнал с помощь Bluetooth-канала на планшет или смартфон. Такой осциллограф — приставка, подключаемая, к планшету через Bluetooth имеет свои особенности. Предел измеряемой частоты, составляющий 1 МГц, напряжение щупа 10 В и радиус действия порядка 10 метров не всегда хватают для профессионального диапазона рабочей деятельности. В таких случаях можно использовать осциллограф — приставку с передачей данных с помощью Wi-Fi.

Передача данных с помощью Wi-Fi

Wi-Fi значительно расширяет возможности измерительных устройств. Такой вид обмена информацией между планшетом и приставкой особо популярен. Это не дань моде, а чистая практичность. Поскольку измеряемая информация передаётся без задержек на планшет, который моментально выводит любой график на свой монитор.

Понятное пользовательское меню позволяет быстро и легко ориентироваться в управлении и настройках электронного устройства. А записывающее устройство позволяет воспроизводить и передавать информацию в реальном времени и во все точки для всех участников этого процесса.

Обычно вместе с покупной осциллограф — приставкой поставляется и диск с программным обеспечением. Эти драйвера и программу можно быстро скачать на планшет или смартфон. Если такого диска нет — найдите эти данные в магазине приложений или поищите в интернете на форумах и специализированных сайтах.

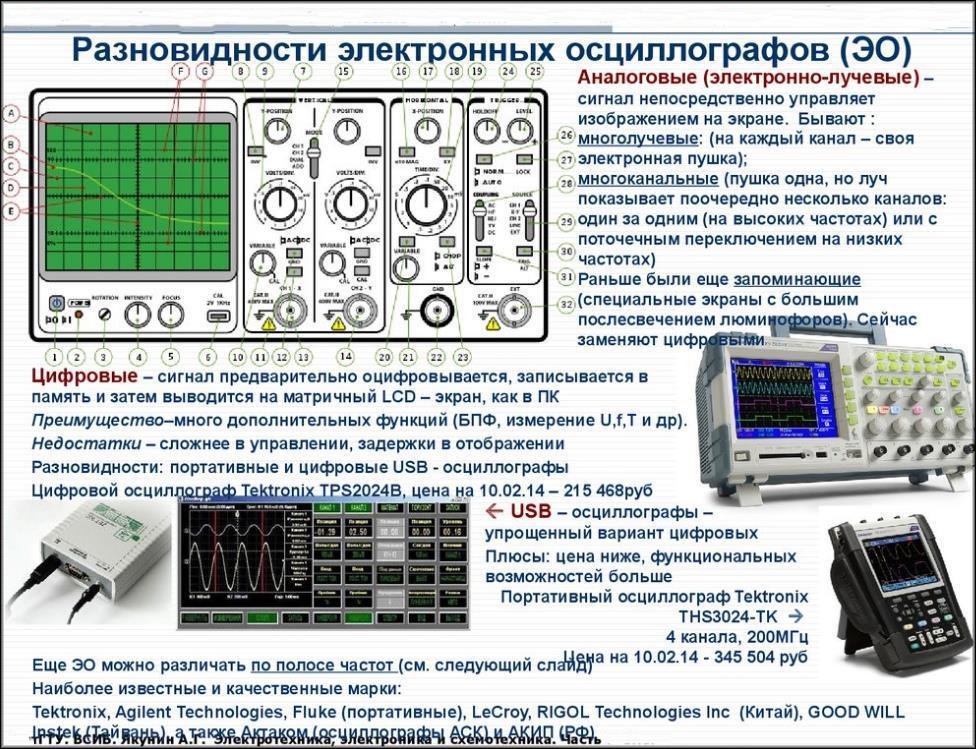

Виды

У цифровых моделей есть функция записи и архивирования, что расширяет возможности. Для сопоставления результатов онлайн используют аппараты с несколькими каналами. Есть экземпляры, подключаемые к ПК и комбинации с другими измерительными девайсами.

Выбор аналоговых моделей (кроме простых и учебных) подразумевает наличие познаний во множестве настроек, регулировка усложненная. С другой стороны, такие приборы дают углубленную практику.

Цифровые модели — это рекомендованный выбор, на таком аппарате можно быстро освоить основы. Это вычислительные комплексы, с ними получение данных, интерпретация проще и намного быстрее.  Есть также модели аналогово-цифровые.

Как откалибровать виртуальный осциллограф?

Чтобы произвести калибровку осциллографа, нужно иметь хоть какой-нибудь измерительный прибор. Подойдёт любой стрелочный тестер или цифровой мультиметр, которому Вы доверяете.

В связи с тем, что у некоторых тестеров слишком высокая погрешность при измерении переменного напряжения до 1-го Вольта, калибровку производим при максимально возможном, но неограниченном по амплитуде, напряжении.

Перед калибровкой производим следующие настройки.

Отключаем эквалайзер аудиокарты.

«Уровень линейного выхода», «Уровень WAVE», «Уровень линейного входа» и «Уровень записи» устанавливаем в положение максимального усиления. Это обеспечит повторяемость результата при дальнейших измерениях.

Сбросив на всякий случай настройки генератора командой Command > Get Generator Default Setting, устанавливаем «Gain» (уровень) в 0db.

Выбираем частоту генератора 50Hz переключателем «Frequency Presets» (предустановки), так как все любительские приборы для измерения переменного напряжения умеют работать на этой частоте, да и наш адаптер пока не может корректно работать на более высоких частотах.

Переключаем вход адаптера в режим 1:1.

Глядя на экран осциллографа, подбираем при помощи ручки генератора «Плавно» (Trim) максимальный неограниченный уровень сигнала.

Сигнал может ограничиваться, как на входе аудиокарты, так и на её выходе, при этом точность калибровки может существенно снизиться. В «AudioTester-е» даже имеется специальный индикатор перегрузки, который выделен на скриншоте красным цветом.

Замеряем тестером напряжение на выходе генератора и рассчитываем величину соответствующего ему амплитудного значения.

Пример.

Показание вольтметра = 1,43 Вольта (действующее).

Получаем амплитудное значение.

1,432*√2 = 2,025 (Вольт)

Команда «Options > Calibrate» вызывает окно калибровки «AudioTester-а».

И хотя возле окошка ввода указана размерность в «mVrms», что по идее должно означать среднеквадратичное значение, в реальности, в осциллографе «oszi v2.0c» из комплекта «AudioTester-а», вводимые значения соответствуют… непонятно чему. Что, правда, вовсе не мешает точно откалибровать прибор.

Путём ввода значений с небольшим шагом можно точно подогнать размер изображения синусоиды под вычисленное выше амплитудное значение.

На картинке видно, что амплитуда сигнала уложилась чуть больше, чем в два деления, что соответствует 2,02 Вольта.

Точность отображения амплитуды сигналов, полученных с входов 1:20 и 1:100 будет зависеть от точности подбора соответствующих резисторов делителя.

При калибровке осциллографа «Авангард», полученные при измерении тестером значения также нужно умножить на √2, так как и вольтметр, и калибратор «Авангард-а» рассчитан на амплитудные значения.

Вносим полученное значение в окошко калибровки в милливольтах – 2025 и нажимаем Enter.

Чтобы откалибровать второй диапазон осциллографа «Авангард», который отмечен, как «250», нужно сначала рассчитать реальный коэффициент деления, сравнив показания встроенного вольтметра в двух диапазонах делителя: 1:1 и 1:20. Вольтметр осциллографа, при этом должен находиться в положении «12,5»

Пример.

122 / 2323 = 19,3

Затем нужно подправить файл «calibr», который можно открыть в блокноте (Notepad-е). Слева файл до правки, а справа – после.

Файл «calibr» находится в той же самой директории, где расположена текущая копия программы.

В восьмую строчку вносим реальный коэффициент деления, соответствующий делителю первого (левого) канала.

Если вы построили двухканальный адаптер, то в девятую строчку вносим поправку для второго (правого) канала.

Что необходимо для создания осциллографа

Если вам нужен более точный осциллограф из ПК, то придётся сделать специальную USB-приставку. Это чуть более сложная задача – пользователю желательно владеть такими базовыми навыками радиолюбителя как построение схем, спайка, а также знать, где приобретать необходимые материалы.

• MCP1700;
• STM32F042Fx;
• MCP6S21.

В том случае, если целью работы с прибором не является что-то серьёзное, более простым и быстрым вариантом будет простой осциллограф из звуковой карты, не требующий дополнительных манипуляций со схемами.

Программы

Без специального программного обеспечения ничего работать не будет – к счастью, всё необходимое любой желающий может найти в интернете и скачать. Заниматься запуском программ необходимо после настройки оборудования.

Разобраться в работе программ будет несложно – большинство из них адаптированы под русскоязычную аудиторию и русский интерфейс поддерживают.

Лучшие программы осциллографы:

1. Winscope. Одна из самых популярных программ, может быть использована для анализа любого типа сигналов. Также может сохранять данные в удобном для пользователя формате, измерять частоты, строить диаграммы и совершать другие аналитические действия.
2. Visual Analyzer. Программа для Windows 10. Особенностью является подача полученной и обработанной информации на двух экранах. Первый показывает стандартные данные, а второй БПФ сигнала. Также пользователь может настроить фильтры программы для любых своих целей.
3. Soundcard Oscilloscope. Для личного пользования эту программу можно использовать бесплатно. Плюсами софта считается его многофункциональность, возможность направить сигнал на динамики устройства, а также генерация пользовательских каналов сигнала и шумов.
4. Oscilloscope. Программа, предназначенная не для анализа, а для просмотра – с её помощью можно только визуализировать на экране XY-спектры сигнала или аудиофайла. В основном используется, как развлекательный софт.
5. Frequency Analyzer. Может работать через микрофон, показывает анализ сигнала в реальном времени. Широко настраивается – пользователь может выбрать FFT, частоты выборки и точек на преобразовании, а также между 8 и 16 бит.
6. Real-time Spectrum. Считывает спектры сигнала (приём через аудио-разъём в 3.5 мм.) и выводит их на экран. Пользователь может посмотреть сигнал с любого канала (или с обоих), настроить динамический диапазон графического отображения, а также частоту кадров.
7. AUDio MEasurement System. Работает с помощью микрофона. Среди функционала есть генератор сигналов, измерение частотных характеристик и анализ спектра. Простая программа, без особых функций, идеальна для несложного анализа сигналов.

Все эти программы можно найти в свободном доступе – в этом вам поможет поиск или любой компьютерный форум. В зависимости от того, для чего вам нужно настроить осциллограф онлайн, выбирайте простые или сложные программы.

Оборудование

Как говорилось ранее, большинство необходимого оборудования уже находится внутри вашего ПК. Для анализа простых сигналов достаточно использовать микрофон (звук будет поступать через динамик), аудио-разъём или USB-порт. Если цель вашей работы с самодельным осциллографом – простое любопытство, то и сам комп может не понадобится, можно сделать осциллограф из планшета.

Звуковая карта

Звуковая карта обязательно присутствует во всех персональных компьютерах и даже в мобильных устройствах. Выход на неё (порт) – это обычно аудио-разъём на 3.5. мм. Использовать её очень просто, достаточно подключить к ней устройство подачи сигнала или устройство, которое принимает сигнал (например, микрофон).

Монитор

Монитор, как и звуковая карта, есть у любого ПК. У стационарного компьютера это отдельный монитор, у ноутбука – встроенный. Для анализа аудиосигнала достаточно любого монитора, даже несовременного.

Частотомер

Как и предыдущий прибор, легко и дёшево приобретается. Настоящий частотометр нужен пользователю редко, так как давно есть его виртуальные аналоги, которые действуют не хуже, но в то же время не требуют никаких специальных навыков.

Электрическая схема

Если вам необходим приставка к компьютеру, то сделать осциллограф будет гораздо сложнее. Сегодня в интернете можно отыскать довольно большое количество разных схем этих устройств, и для изготовления, например, двухканального осциллографа вам будет необходимо только их продублировать. Второй канал зачастую актуален в случае, когда надо сравнивать два сигнала или же осциллограф используется для подключения внешней синхронизации.

Как правило, схемы очень простые, но так, вы самостоятельно обеспечите очень большой диапазон доступных измерений, используя минимум радиодеталей. Причем аттенюатор, который изготавливается по классической схеме, потребовал бы от вас наличие узкоспециализированных высокомегаомных резисторов, а его сопротивление на входе все время менялось при переключении диапазона. Поэтому вы бы испытывали некоторые ограничения при использовании обычных осциллографических проводов, рассчитанных на импеданс входа не больше 1 мОм.

Как выбрать резисторы делителя напряжения

Из-за того, что зачастую радиолюбители испытывают сложности с тем, чтобы подобрать прецизионные резисторы, часто бывает так, что приходится выбирать устройства широкого профиля, которые надо максимально точно подогнать, иначе сделать своими руками осциллограф из компьютера не получится.

Подстроечные резисторы делителя напряжения

В этом случае каждое плечо делителя имеет два резистора, один является постоянным, второй – подстроечный. Минус этого варианта, это его громоздкость, но точность ограничивается лишь тем, какие доступные характеристики имеет измерительный аппарат.

Как выбрать обычные резисторы

Еще один вариант сделать осциллограф из компьютера – это выбрать пары резисторов. Точность в этом случае обеспечивается благодаря тому, что используются пары из двух комплектов с довольно приличным разбросом

Тут важно изначально выполнить тщательные замеры всех устройств, а после подобрать пары, суммарное сопротивление которых будет самым подходящим для вашей схемы

Подгонка резисторов

Сегодня подгонка резисторов с помощью удаления части пленки часто используется даже в современной промышленности, то есть так, нередко делается осциллограф из компьютера.

Но нужно сказать, что если вы хотите подгонять высокоомные резисторы, то резистивная пленка не должна быть разрезана насквозь. Так как в этих устройствах она находится на цилиндрической поверхности в виде спирали, потому делать подпил надо предельно аккуратно, чтобы не допустить разрыва цепи. Затем:

• Чтобы подогнать резисторы в домашних условиях, надо просто использовать обычную наждачную бумагу «нулевку».
• Изначально у резистора, у которого находится меньшее сопротивление, бережно удаляется защитный слой краски.
• Затем нужно подпаять резистор к концам, они и подклеиваются к мультиметру. С помощью аккуратных движений наждачкой показатели сопротивления резистора выводятся до нужного значения.

После, когда резистор полностью подогнан, место пропила покрывают слоем специального защитного лака.

Сегодня этот способ наиболее быстрый и простой, но при этом дает хорошие результаты, что и сделало его оптимальным для домашних условий.

Что нужно учесть

Существует ряд правил, которые необходимо выполнять в любом случае, если решили проводить эти работы:

• Используемый компьютер для осциллографа обязательно нужно заземлить.
• Нельзя подключать заземление к розетке. Оно подсоединяется через специальный корпус линейного входного разъема с корпусом системного блока. В данном случае, независимо, попадаете ли вы в фазу или ноль, у вас не будет замыкания.

Говоря иначе, в розетку может подсоединяться только провод, который соединяется с резистором, и находится в схеме адаптера с номинальным значением один мегом. Если же вы попробуете включить в сеть провод, который контактирует с корпусом, то почти во всех случаях это обязательно приведет к самым плачевным последствиям.

Электрическая схема аппаратной части осциллографа.

На чертеже изображена аппаратная часть осциллографа – «Адаптер».

Для постройки двухканального осциллографа придётся продублировать эту схему. Второй канал может пригодиться для сравнения двух сигналов или для подключения внешней синхронизации. Последнее предусмотрено в «AudioTester-е».

Резисторы R1, R2, R3 и Rвх. – делитель напряжения (аттенюатор).

Номиналы резисторов R2 и R3 зависят от применяемого виртуального осциллографа, а точнее от используемых им шкал. Но, так как у «AudioTester-а» цена деления кратна 1, 2 и 5-ти, а у «Авангард-а» встроенный вольтметр имеет всего две шкалы, связанных между собой коэффициентом 1:20, то использование адаптера, собранного по приведённой схеме не должно доставлять неудобств в обоих случаях.

Входное сопротивление аттенюатора около 1-го мегома. По-хорошему, это значение должно бы быть постоянным, но конструкция делителя при этом бы серьёзно усложнилась.

Конденсаторы C1, C2 и C3 выравнивают амплитудно-частотную характеристику адаптера.

Стабилитроны VD1 и VD2 вместе с резисторами R1 защищают линейный вход аудиокарты от повреждения в случае случайного попадания высокого напряжения на вход адаптера, когда переключатель находится в положении 1:1.

Согласен с тем, что представленная схема не отличается изящностью. Однако это схемное решение позволяет самым простым способом достичь широкого диапазона измеряемых напряжений при использовании всего нескольких радиодеталей. Аттенюатор же, построенный по классической схеме, потребовал бы применения высокомегаомных резисторов, и его входное сопротивление менялось бы слишком значительно при переключении диапазонов, что ограничило бы применение стандартных осциллографических кабелей, рассчитанных на входной импеданс 1МОм.

Параметры индуктивного датчика

Один из параметров уже описывался выше – это диапазон срабатывания. Хотя, как утверждают специалисты, он не является важным, но именно по нему и делают выбор. Все дело в том, что в паспорте изделия указываются номинальные параметры напряжения при работе прибора в температурном режиме +20С. Постоянное напряжение составляет 24 вольт, переменное – 230 вольт. Как вы понимаете, в таких условиях индукционный датчик обычно не работает, а если и работает, то редко. При этом в качестве объекта, который будет изменять индуктивность катушки прибора, должна выступать стальная пластина, ее ширина должна быть равна трем диапазонам срабатывания и толщиною 1 мм.

На практике же за основу выбора берут два показателя диапазона срабатывания:

• Эффективный.
• Полезный.

Показания первого отличаются от номинального параметра в пределах ±10%. При этом температурный диапазон расширяется от +18С до +28С. Второй определяется, как ±10% от первого при температурном режиме от 25 до 70С. И если при первом параметре используется номинальное напряжение в сети, то при втором присутствует разброс от 85% до 110% от номинала.

Есть еще один параметр, который связан с зоной срабатывания. Это гарантированный предел. Его нижняя часть равна «0», а верхняя 81% от номинального диапазона.

Необходимо учитывать и такие параметры, как гистерезис и повторяемость. Что такое гистерезис в этом случае? По сути, это расстояние между дальними позициями срабатывания датчика. Оптимальное его значение – это 20% от эффективного диапазона срабатывания.

Не последнее значение имеет и материал, из которого изготавливается объект слежения (перемещения). Оптимальный вариант – сталь 37, ее коэффициент редукции равен «1». Все остальные металлы имеют меньший коэффициент. К примеру, нержавейка – 0,85, медь – 0,3. Как понять, на что влияет коэффициент редукции? Для примера возьмем медную пластину. То есть, получается так, что диапазон срабатывания будет равно 0,3, умноженному на полезный диапазон срабатывания. Достаточно низкий показатель.

Перечислим и другие не столь важные параметры6

Постоянное напряжение имеет диапазоны: 10-30, 10-60, 5-60 вольт. Переменное 98-253 вольт.

• Ток нагрузки (номинальный) – 200 мА. Сегодня производители иногда производят датчики с токовой нагрузкой 500 мА. Это так называемое специсполнение.
• Частота отклика. Суть этого параметра заключается в том, что он показывает максимальное значение возможности переключаться. Измеряется данный параметр в герцах. Так для основных промышленных датчиков этот показатель равен 1000 Гц.

Использование резисторов серии ППР1

Приборы, в состав которых входят элементы этой линейки, весьма популярны. Благодаря высокой чувствительности, применяются для мониторинга электроаппаратуры. Для создания этого измерителя потребуются ЭЛТ, импульсный модулятор, выпрямитель и контакторы с обкладками. Установка кенотрона оправдана точностью полученных показаний. Устройство оперативного типа требует установки контроллера.

Величина сопротивления не выше 34 Ома, а проводимость сигнала с коэффициентом 4,2-4,5 Ом. Через модулятор низкой проводимости выполняют подключение USB-порта. Спектральные расширители для схемы берутся импульсного типа.

Важно! Необходимо организовать стабилизацию напряжения, расширитель закрепить рядом с компаратором, который уменьшит тепловые потери

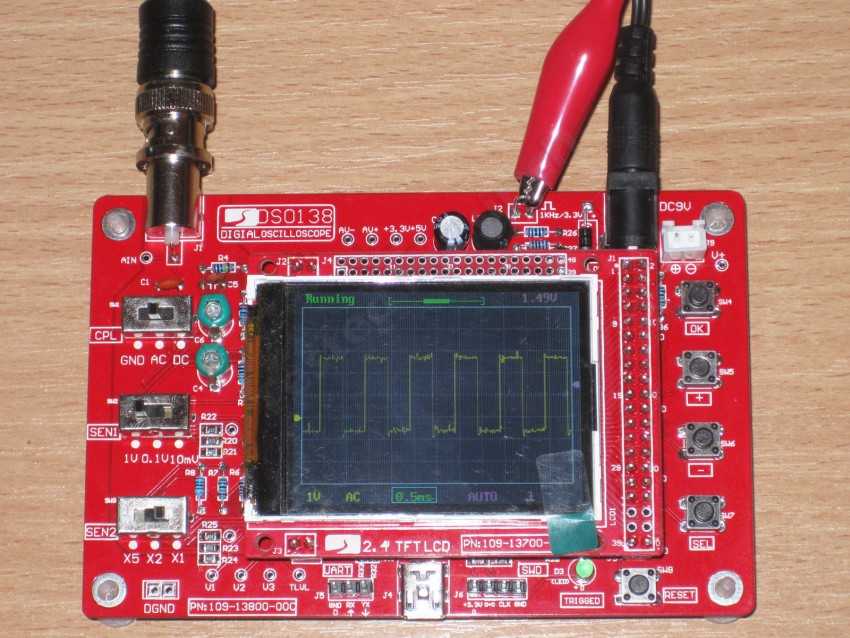

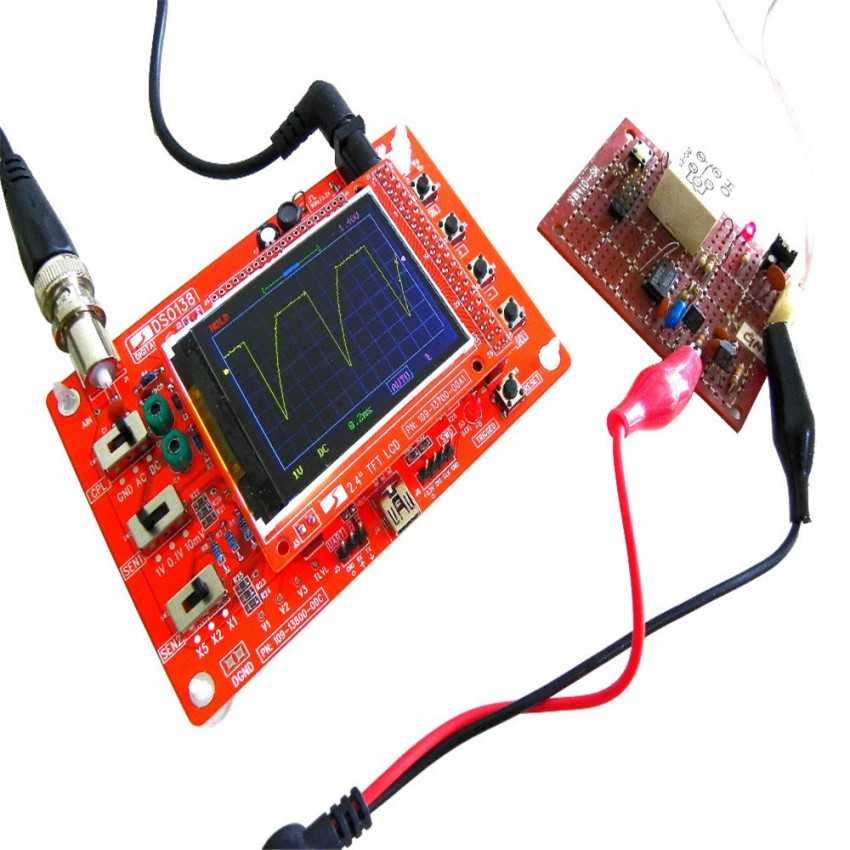

Пошаговая инструкция сборки конструктора DSO138

Следует рассмотреть более детально подробные инструкции для изготовления осциллографа данной марки, ведь аналогичным образом осуществляется сборка других моделей.

Стоит отметить, что в данной модели плата поставляется сразу с впаянным 32-битным на M3 ядре микроконтроллере марки Cortex. Работает он два 12-битных входа с характеристикой 1 μs и работает в максимальном частотном диапазоне до 72 МГц. Наличие этого девайса уже вмонтированным несколько облегчает задачу.

• Антенна для 3g модема — простейшие самодельные устройства и советы по их настройке и подключению

• Как заправить картридж: особенности восстановления картриджей для лазерного и струйного принтера в домашних условиях

• USB фонарик: существующие виды и советы как сделать лампу своими руками

Шаг 1. Удобнее всего начинать монтаж с smd компонентов. Нужно учитывать правила при работе с паяльником и платой: не перегревать, держать не дольше 2 с, не смыкать между собой разные детали и дорожки, пользоваться паяльной пастой и припоем.

Шаг 2. Припаять конденсаторы, дросселя и сопротивления: нужно вставлять указанную деталь в отведенное на плате для нее место, отрезаем лишнюю длину ножки и запаиваем на плате. Главное не перепутать полярность конденсаторов и не сомкнуть паяльником или припоем соседние дорожки.

Шаг 3. Монтируем оставшиеся детали: переключатели и разъемы, кнопки, светодиод, кварц

Особенное внимание следует уделить стороне диодов и транзисторов. Кварц имеет металл в своем строении, потому нужно обеспечить отсутствие прямого контакта его поверхности с дорожками платы или позаботиться о диэлектрической подкладке

Шаг 4. 3 разъема припаиваются к плате дисплея. После завершения манипуляций с паяльником нужно плату промыть спиртом без вспомогательных средств – никаких ваток, дисков или салфеток.

Шаг 5. Просушить плату и проверить насколько качественно была проведена пайка. Прежде, чем подсоединить экран, нужно припаять две перемычки к плате. В этом пригодятся имеющиеся откушенные выводы деталей.

• Шум компьютера — способы снижения уровня шума и инструкция по шумоизоляции корпуса

• Проектор своими руками: простые и доступные способы создания проекторов в домашних условиях

• Органайзер своими руками: стильные и практичные модели для рукоделия, письма и работы

Шаг 6. Для проверки работы нужно включить прибор в сеть с током от 200 мА и напряжением 9 В.

Проверка заключается в снятии показателей с:

• Разъема 9 В;
• Контрольной точки 3,3 В.

Если все параметры соответствуют нужным значениям, нужно отключить прибор от питания и установить JP4 перемычку.

Ша г 7. В 3 имеющихся разъему нужно вставить дисплей. К входу нужно подключить щуп для осциллографа, своими руками провести включение питания.

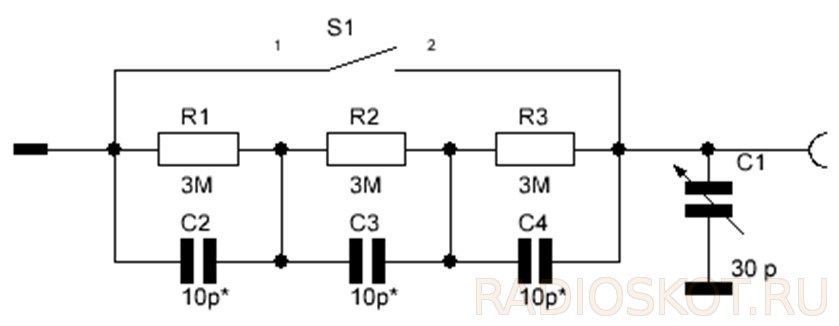

Принципиальные схемы щупов

Собственно схема щупа, которую я применил, предельно проста:

Это делитель на 10 для осциллографа с входным сопротивлением 1 мегом. Сопротивление лучше составить из нескольких, соединенных последовательно. Переключатель просто замыкает напрямую добавочное сопротивление. А подстроечный конденсатор позволяет согласовать щуп с конкретным прибором.

Пожалуй вот более правильная схема, которую стоило бы рекомендовать:

Она явно лучше по допустимому напряжению, так как пробивное напряжение резисторов и конденсаторов СМД обычно принимают за 100 вольт. Встречал утверждения, что они выдерживают и 200-250 вольт. Не проверял. Но если вы исследуете достаточно высоковольтные цепи, стоит применить именно такую схему.

Я ее никогда не делал, рекомендаций по настройке (подбору конденсаторов С2, С3, С4) дать не могу.

Похожие записи:

Инструменты каменщика: отвесы, порядовки, уровни, причалки, шнуры, уголки и др Преобразователь для светодиодов на lm2576 Момент затяжки болтов и гаек на колёсах Самоделки из болгарки Как переделать жесткий диск под внешний. как из винчестера сделать флешку Макет избы из картона и бумаги: пошаговые схемы с фото
