Особенности, преимущества и недостатки самодельной буржуйки
Перед тем как собирать печку, нужно разобраться с основными требованиями, которые предъявляются к подобным изделиям. Во-первых, минимальная высота топки должна быть не меньше 45 см (а если топить сырыми дровами и отходами, то 65-70 см и больше), исходя из этого подбирается количество элементов. Во-вторых, чтобы упростить чистку, лучше всего сделать снизу зольник. В целом, конструкция не сильно отличается от стандартной буржуйки, поэтому подобные варианты популярны и востребованы. Основные плюсы таковы:
- Себестоимость изготовления буржуйки для гаража своими руками из автомобильных дисков одна из самых низких. Основные детали можно найти бесплатно или по минимальной цене, так как подойдут старые и деформированные элементы, которые нельзя использовать на машине.
- Длительный срок службы. Для изготовления дисков используют сталь большой толщины, которая обеспечит долговечность буржуйки. Она не прогорит за несколько лет.
- Материал устойчив к перепадам температур. Сплав стали выдерживает многочисленные нагревы без ущерба и не деформируется со временем.
- Хорошая теплоотдача – за счет свойств стали КПД печки составляет не менее 80%. При этом помещение нагревается очень быстро, так как материал хорошо отдает тепло.
- Можно сделать буржуйку любого размера. Количество соединяемых дисков подбирается по ситуации, тут нет никаких ограничений.
Есть у этой разновидности и недостатки, которые обязательно нужно учесть перед принятием решения:
- Необходимо чистить дымоход и внутренние стенки конструкции от сажи не реже, чем 1 раз в 2 месяца. Если этого не делать, КПД системы очень сильно снижается и расход дров для обогрева помещения увеличивается.
- Сталь очень быстро нагревается и хорошо отдает тепло, но и остывает она за короткий срок. Поэтому нормально обогревать пространство можно только при постоянном горении дров в топке.
- Чтобы обеспечить нормальную тягу, высота трубы должна быть 2 м и более.
В целом, буржуйка этого типа почти не уступает готовым решениям. Главное – сделать ее правильно и хорошо сварить элементы, чтобы не было щелей
Также очень важно установить хороший дымоход, так как при недостаточной тяге эффективность системы намного ниже
Пошаговая инструкция по изготовлению
Как сделать печь для казана из колесных дисков своими руками, решить эту проблему поможет знание основных этапов изготовления данной конструкции:
Сначала необходимо подготовить диски к сварке. Для этого на верхней детали полностью вырезается лицевая сторона. Это делается для свободного прохода и равномерного распределения тепла в зоне приготовления пищи. Аналогичную работу выполняем со средней частью будущей печи. Нижний диск оставляем без изменений. Для устранения путаницы, на деталях мелом пишем место установки деталей.
Нижнюю деталь выкладываем на ровной поверхности лицевой частью вниз. На нее размещаем среднюю деталь внутренней частью диска вниз. Проверив его положение, делаем 4-е прихватки через 900.
Размещаем на сборном узле 3-ю деталь лицевой стороной вниз, проверяем правильную установку детали и прихватываем в 4-х местах.
Еще раз, проверив сборку и расположение отдельных частей в вертикальной плоскости, можно приступить к обварке конструкции
Здесь важно отметить – не выполняйте обварку одного шва полностью. Для предохранения от деформаций детали лучше варить пошаговым способом. Проварив небольшой участок на 1-м стыке, поверните конструкцию на 900 и проварите участок шва с этой стороны
Затем перейдите на сварку 2-го шва. Так чередуя стороны и швы, проварите все стыки.
Отбиваем шлак и проверяем качество шва. При обнаружении непроваров, подрезов или дырок обязательно добавляем на эти места расплавленный металл.
На болгарку ставим зачистной круг и зачищаем швы и места резов лицевых частей.
Теперь важно сделать хорошую дверку для закладки дров. Отступив от низа печи 200 мм, размечаем окно для топки, высота –180 мм, ширина – 200 мм
Проварив небольшой участок на 1-м стыке, поверните конструкцию на 900 и проварите участок шва с этой стороны. Затем перейдите на сварку 2-го шва. Так чередуя стороны и швы, проварите все стыки.
Отбиваем шлак и проверяем качество шва
При обнаружении непроваров, подрезов или дырок обязательно добавляем на эти места расплавленный металл.
На болгарку ставим зачистной круг и зачищаем швы и места резов лицевых частей.
Теперь важно сделать хорошую дверку для закладки дров. Отступив от низа печи 200 мм, размечаем окно для топки, высота –180 мм, ширина – 200 мм
Вырезаем болгаркой с отрезным кругом по линиям разметки окошко. Отрезанную деталь мы будем использовать для изготовления дверцы. Для этого по 3-м сторонам прихватываем проволоку сечением 6-8 мм по наружной стороне заготовки. С петельной стороны посередине окна, привариваем деталь из профильной трубки. Во вторую трубку вставляем пруток для петли и прихватываем его с одной стороны.
Устанавливаем дверь на место, ставим ответную часть петельки и привариваем трубку к диску. К дверце прихватываем готовую загнутую П-образную ручку и ставим самодельный шпингалет из прутка и профиля.
Если требуется, размечаем и привариваем 3-4 ножки под небольшим углом. Для лучшего провара концы заготовок необходимо зарезать под угол, чтобы ножки прилегали к печи плоскостью.
На противоположной стороне от дверцы, вверху средней детали размечаем место установки дымохода. Электросваркой аккуратно вырезаем отверстие по размеру трубы, вставляем отвод так, чтобы свободный конец смотрел вверх. Труба должна выставляться заподлицо с металлом колесного диска. Делаем 3-и прихватки, убедившись в правильном положении детали, обвариваем стык по кругу.
На дымоход наматываем несколько витков асбестового шнура и вставляем в отвод. Труба должна садиться плотно, а шнур будет препятствовать выходу дыма на месте соединения.
Все детали зачищаются болгаркой, заусеницы от резов лучше сбить напильником.
Из прутка делаем ручки для переноски печи. Для этого на заготовках с обеих сторон размечаем расстояние 50 мм и загибаем под угол 900, зажав заготовку в тисках с выступающим вверх коротким отрезком. Загибаем молотком. Затем вверху конструкции, на противоположных боках, делаем разметку мест крепления ручек, выставляем и привариваем их.
Наша печь из колесных автомобильных дисков готова.
Дополнительно можете посмотреть видео:

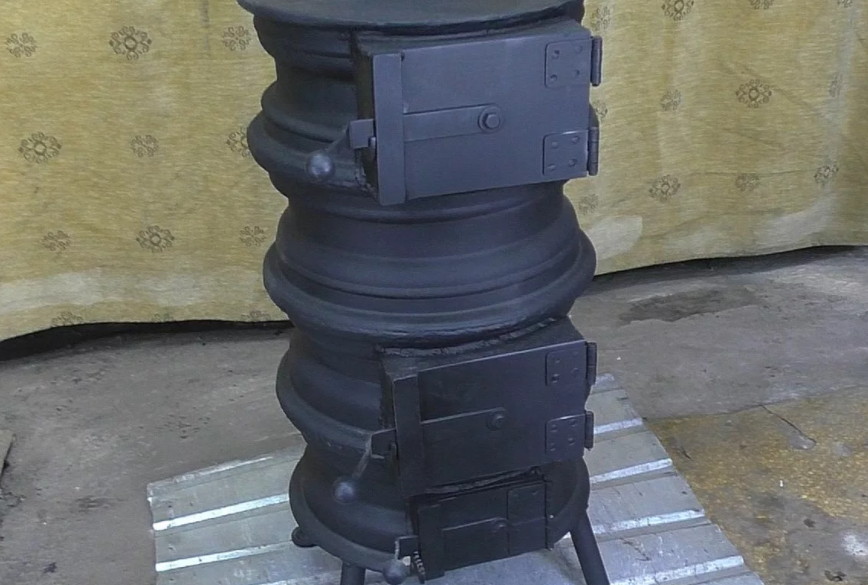

Другие примеры разных самодельных конструкций печки под заказ из дисков на фото:
Фото 1
Фото 2
Фото 3
Фото 4
Фото 5
Правила пожарной безопасности
Правила пожарной безопасности при изготовлении печи очень важно соблюдать. Это позволит предотвратить неприятные ситуации и травмы
Важно понимать, что печь из дисков греет инфракрасным излучением. Именно поэтому рекомендуется выполнение экранирования для преобразования инфракрасного потока в теплый воздух. Экранирование предполагает окружение печи стальной обшивкой, которую устанавливают так, чтобы от пола до самой конструкции, а также между обшивкой и печью оставался зазор в 7-10 см.
Итак, важно соблюдать следующие правила безопасности при эксплуатации конструкции:
Следует уложить на пол стальной лист, а лучше — железобетонную плиту. Сделать это нужно так, чтобы подобное покрытие выходило за контуры конструкции на 60 и более сантиметров в каждую сторону
Это позволит исключить возгорание помещения при случайном попадании уголька на пол.
Важно исключить любое соприкосновение дымоходной трубы и металлической печи с легковоспламеняющимися материалами. Дополнительно можно пользоваться и изоляционными прокладками.
Перед растопкой печи обязательно нужно убедиться в наличии тяги в каналах
При отсутствии следует сначала прогреть дымоход посредством сожженых дров в небольшом количестве или же путем прочищения зольника и самих проходов.
Крайне не рекомендуется пользоваться жидкими разжигателями, так как это может привести к выбросу огня из отверстия топки.
При монтировании печи в бане сделать это рекомендуется так, чтобы топочная часть конструкции выходила непосредственно к предбаннику. Подобное расположение отличается огромным количеством преимуществ, в том числе так удобнее топить, в парилку дым не попадет даже при ветреной погоде, предбанник также будет обогреваться.
Пробная топка буржуйки из старых дисков
Пользоваться печкой сразу после ее сваривания нельзя. Вначале ее оставляют минимум на сутки, чтобы все соединения стабилизировались и ушли остаточные напряжения. После этого закладываются дрова и буржуйка топится в течение 3 часов при полностью открытых дверцах.
Важно проверить надежность сварных соединений. Все места, где проходит дым, нужно пометить
Подваривать огрехи следует не ранее, чем через сутки после остывания печки. Потом процесс повторяется еще раз: важно убедиться, что все сделано качественно и нет никакого брака.
Сделать буржуйку из колесных дисков несложно, если под рукой есть все необходимое. Главное – подготовить материалы и качественно сварить их между собой
Особое внимание уделяйте плотности закрывания дверок и конфигурации дымохода, так как от этого зависит тяга
Делаем мангал из дисков самостоятельно
Для того чтобы самостоятельно изготовить мангал из автодисков, необходимо заранее продумать схему будущего изделия. Определитесь с количеством расходных материалов, подготовьте инструменты. Для выполнения качественных работ необходимо владеть навыками использования болгарки для резки металла, а также сварочного аппарата.
Подготовка материалов и необходимые инструменты
Для того чтобы сделать своими руками мангал из колесных дисков, вам понадобятся такие материалы и инструменты:
- старые автодиски;
- болгарка;
- насадка для резки металла;
- диск для зачистки ржавчины в виде железной щетки;
- напильник;
- дрель;
- молоток;
- болты;
- профилированные трубы или стальной прут;
- решетка для обустройства гриля.
Болгарка и сварочный аппарат — главные инструменты при работе с металлом
Все эти инструменты понадобятся для обработки и соединения деталей мангала. Из профилированных труб и прута удобно изготавливать ножки. Всего их понадобится 3-4 штуки.
Старые диски желательно заранее очистить от ржавчины
Заранее нужно подготовить сами колеса. Если имеются следы ржавчины и краски, поверхность зачищают металлической щеткой с помощью болгарки или дрели. Все лишнее срезается.
Простой вариант
Следует рассмотреть несколько вариантов изготовления таких гриль-конструкций. Начать нужно с самого простого — одинарный мангал из диска колеса на ножках. Для того чтобы сделать его изначально понадобится провести ряд манипуляций с самим диском:
- С одной стороны вырезается внутренняя часть — перегородка. Образуется емкость, похожая на котелок.
- Если в днище слишком много отверстий или они достаточно крупные, чтобы через них просыпались угли, нужно наварить дополнительную пластину. Полностью закрывать просветы не стоит, так как угли должны продуваться для поддержания жара.
- По бокам к днищу или ближе к верхней части привариваются ножки. Обычно их делают по 40-45 см в длину. Такая высота мангала является оптимальной, так как обеспечивает устойчивость конструкции и удобство ее использования.
К обратной стороне дисков привариваются металлические ножки
Далее при необходимости нужно зачистить срезы, чтобы не оставалось острых краев. Можно дополнительно установить решетку. Приваривать ее необязательно, выгоднее использовать съемные детали. Также для удобства поддержания жара и вычищения пепла можно сделать окошко для дров сбоку диска. Для переноса конструкцию оснащают ручками, приваривая их симметрично по бокам колеса.
Верх вырезается под установку решетки барбекю
Вариант мангала без ножек
Коптильная камера
Выгоднее делать такой мангал из автомобильных дисков, который можно использовать в разных направлениях. Для любителей домашних балыков и колбас незаменимым приспособлением станет коптильня. Для того чтобы превратить старые колеса в столь полезную вещь нужно использовать как минимум две единицы материала.
Принцип работы заключается в том, что нужно соединить два диска в цельную полую конструкцию. Верх можно адаптировать под жарку шашлыков по принципу предыдущей модели, но для сохранения дыма нужно позаботиться об обустройстве крышки и системы отведения дыма. Можно оставить перегородку с отверстиями, что упростит задачу, и использовать изделие, как варочную поверхность.
Конструкционные и функциональные особенности мангала-паровоза, стоимость изделия, подбор материалов для самостоятельного изготовления, технология монтажа конструкции.
Для того чтобы объединить два диска необходимо срезать перегородки. Далее колеса стыкуются и свариваются сплошным швом друг с другом. К днищу нижнего элемента привариваются ножки. Для обеспечения доступа внутрь оборудуется дверца. Чтобы сделать ее нужно пройтись болгаркой примерно посередине изделия и вырезать прямоугольник.
Горизонтальный сварочный шов проходит по центру дверцы
Для закрепления дверцы к ней приваривается по одной гайке, симметрично по отношению к сварочному шву. К мангалу также с помощью сварки крепят по 1 болту таким образом, чтобы на них можно было надеть гайки дверки.
Створка крепится с помощью болтов на сварку
Подобные самодельные мангалы позволяют обустроить все условия для отдыха с шашлыками с минимальными затратами на оборудование. К тому же никаких сверх усилий применять не приходится, ведь все этапы работы предельно понятные и простые в реализации.
Что необходимо знать о дисках
Печь на отработке. сделанная с применением автомобильных дисков. Не нужно делать такие!
Для производства печи из дисков собственными руками важно знать не только положительные качества, но и минусы начального материала и некоторые, значительные в этом случае, специфики конструирования печей. Минус спецстали – она не нормируется на сварочные свойства
Технологий производства дисков для колес есть несколько, но сварка для этого если применяется, то очень ограничено, с дальнейшим термоотпуском (отжигом) и дефектоскопией шва. И, конечно, никакой конструктор автомобильного транспорта не закладывается на то, что к колесам во время эксплуатации будет что-то подвариваться.
Отсюда следует важнейший со стороны безопасности вывод: печь на отработке из дисков (см. рис.), равно как печи долгого горения и газогенераторные из них, делать нельзя ни за что! Неужели лишь вы очень желаете, чтобы в один абсолютно не хороший момент через трещину в шве потекло кипящее, наверное, и горящее, масло или начали выделяться химически агрессивные очень токсичные газы. А потушить указанные печи нельзя, они должны догореть полностью. Из дисков разрешено делать только печь пламенного горения на твёрдом топливе.
Примечание: сварочные швы для особенных эксплуатационных условий, не проконтролированные на качество подобающим образом, считаются ненадежными. Сварные сосуды, работающие под давлением, жаровые и для химически агрессивного содержимого, не минувшие дефектоскопию и после нее испытаний в рабочем режиме применения, a priori признаются негодными. Каждая печь удовлетворяет как минимум двум из перечисленных условий.
Но все таки, выполнить вполне неопасную твердотопливную печь из автомобильных дисков на сварке для помещений нежилого фонда (дом за городом тоже к ним относится) действительно возможно, если исполнять отпечаток. правила:
Каечственно выполненный шов сварки
- Шов сварки обязан быть визуально качественным, без заметных недостатков – трещин, брызг, раковин, пузырьков, см. рис. с правой стороны;
- За 1 раз сваривать можно лишь по две сопряженные детали, варить сразу всю конструкцию не нужно!
- После проводки каждого шва сваренным деталям необходимо дать отдых для рассасывания остаточных внутренних стрессов, прим. от 3 мин на каждый килограмм массы скреплённых деталей. Почти что – варить дальше не раньше, чем когда в 3-4 см от конца шва к металлу можно будет прикоснуться нагой рукой;
- Готовая печь после суточной выдержки на рассасывание тех же стрессов подвергается испытательному прогону, от 3-х часов стационарная и от часа переносная уличная, на полной мощности, т.е. с полностью открытым воздушным дросселем (если он есть) или топочной/поддувальной створкой, и самой большой топливной загрузкой.
На протяжении испытательного прогона одновременно происходит и отжиг печи. Обнаруженные небольшие дефекты сварки, не больше 2-х на шов, убираются спустя сутки, после этого прогон печи с отжигом повторяется.
Примечание: модуль коэффициента термического увеличения ТКР стали для автодисков намного меньше, чем у конструкционных сталей. Почему – ясно, но данное обстоятельство тоже нужно в виду иметь, делая печь, см. дальше.
Поэтапное изготовление печной конструкции из автомобильных дисков
Для начала необходимо подготовить диски – очистить от скопившегося мусора и грязи, зашкурить поверхность от очагов коррозии и старой краски. Сборка печки в баню проводится поэтапно в следующем порядке:
- Изготовление бака для горячей воды. Конструкция бака должна быть полностью герметичной. Для этого два обода привариваются между собой. К готовой емкости приваривается металлический лист, он выступает в качестве днища. В центре дна проделывается отверстие по диаметру трубы, которая вваривается со смещением крепежа в левую или правую сторону. Сбоку монтируется кран для подачи воды. В верхней части конструкции крепится крышка из металла.
- После завершения сварочных работ конструкция проверяется на герметичность. Для этого бак наполняется водой и проверяется на отсутствие течей. После спуска воды из емкости все проблемные места дополнительно фиксируются сваркой. После проверки герметичности бак можно монтировать в парилке.
- Обустройство каменки и топки. Оставшиеся диски привариваются между собой для получения полой конструкции. Внутрь цилиндра приваривается решетка для выкладки камней. Верхняя часть конструкции останется открытой, а нижняя будет использоваться в качестве топки. С лицевой части вырезается отверстие по размеру дверки для топки. Дверные подвесы привариваются к стенкам дисков, после чего на них навешивается дверка.
- Заливка фундамента. Печь для бани из колесных дисков требует изготовления надежного и долговечного основания. Нижнюю часть фундамента можно залить цементно-песчаной смесью, а верх облицевать огнеупорным кирпичом. Для укрепления основания на цементную стяжку необходимо установить армирующий каркас из металлических прутьев.
- Изготовление нижней части конструкции из кирпича. После полного застывания фундамента можно начинать кирпичную кладку. Для этого используется красный кирпич и глиняный раствор. Сначала выполняется кладка поддувала квадратной формы с предусмотренным отверстием для колосника. Защитные дверцы фиксируются к готовой топке.
- Для укрепления печной конструкции рекомендуется использовать металлические швеллеры, которые фиксируются к верхней части металлической площадки под небольшим углом. Металлическая часть конструкции соединяется с кирпичной кладкой. Труба устанавливается в дымоотвод и оснащается металлической заслонкой.
Готовая конструкция печи позволяет нагревать парную и воду всего за 60 минут. Контроль над процессом сгорания топлива способствует поддержанию заданной температуры нагрева воздуха в помещении.
Конструктивные особенности
Главная особенность печи буржуйки из колесных дисков в том, что для ее изготовления не нужно тратить деньги на покупку стальных листов и других недешевых материалов. Не нужно делать измерения, вырезать детали и подгонять их между собой. Самодельная конструкция выполняет свою задачу не хуже дорогостоящих приспособлений для варки на открытом огне фабричного изготовления.
Печь под казан имеет закрывающуюся дверцей топку, в которую складывают дрова. В круглой выемке с гладкими краями свободно поместится казан, несколько шампуров, сковородка либо решетка для гриля. При необходимости такая конструкция заменит печь для гаража или бани.
Изготовленная своими руками печь для казана из автомобильных дисков имеет несколько преимуществ:
- обзавестись старыми автомобильными дисками нетрудно, даже если придется их купить, это не обернется серьезными финансовыми тратами;
- простота в изготовлении;
- металл штампованных изделий очень прочный, поэтому печь прослужит долгое время;
- в готовом виде изделие занимает немного места и свободно поместится в багажнике машины;
- печь хорошо выдерживает высокие нагрузки, не деформируется от механических повреждений;
- в такую печку можно закладывать различные виды топлива;
- диаметр конструкции можно выбрать самостоятельно в зависимости от размера посуды.
Важно!
Готовая печь должна быть такого размера, чтобы казан или другая посуда помещались в ней на две трети высоты. Если погружение будет меньше, котел полностью не прогреется. При полностью погруженных стенках посуду сложно убирать с печки.
Самодельная печка не лишена недостатков:
при размещении на земле сложно поддерживать горение дров из-за низкой тяги; из-за небольшой высоты готового изделия пользоваться им неудобно без дополнительной подставки; высок риск обжечься при неосторожном обращении с раскаленной печкой; из-за быстрого остывания стали нужно постоянно подкладывать топливо, чтобы поддерживать нужную температуру горения. Недостатки изготовленной своими руками из дисков печки не позволяют использовать ее в качестве полноценного источника тепла для отопления жилого пространства. Но чтобы протопить техническое помещение, баню либо приготовить еду такая печка вполне подойдет
Но чтобы протопить техническое помещение, баню либо приготовить еду такая печка вполне подойдет
Недостатки изготовленной своими руками из дисков печки не позволяют использовать ее в качестве полноценного источника тепла для отопления жилого пространства. Но чтобы протопить техническое помещение, баню либо приготовить еду такая печка вполне подойдет.
Критерии выбора варианта печи
Прежде чем сделать печь под казан своими руками, необходимо убедиться, что она соответствует следующим критериям и рекомендациям выбора:
должно быть подходящее место для установки, соответствующее требованиям противопожарной безопасности и несущей способности основания;
для частой готовки в доме или во дворе рекомендуется выбирать стационарные конструкции благодаря оптимальному расходу топлива и высокой теплоёмкости, переносные – выгодны для организации пикников или не частой готовки пищи в казане;
рекомендуется подбирать простые конструкции, так как их при необходимости проще отремонтировать и легче обслуживать;
для быстрого приготовления пищи лучше выбирать печи с хорошей тягой (оборудованные дымоходами) и тонкими металлическими стенками;
для использования казанов разных размеров необходимо, чтобы в конструкции была предусмотрена установка колец различного диаметра над топкой;
для твердотопливных печей рекомендуется, чтобы поддувало было с регулируемым зазором дверцы или отверстия для доступа воздуха, так как это позволит регулировать нагрев казана;
важно, чтобы в переносных конструкциях были установлены ручки для переноса, что упростит задачу их транспортировки.
Заключение
Печь для бани из дисков абсолютно реально создать своими руками. Простая в сборке конструкция, минимум материалов, быстрота сборки, длительный срок службы (в сравнении с заводскими печами), – все это неоспоримые преимущества данного вида печи. Она отлично справляется с обогревом небольшого помещения бани.
Емкость для воды
Для создания последней, верхней части печи нужна пара автомобильных дисков. Этот отсек предназначен для нагрева воды.
Важно! Бак должен быть герметичен. Болгаркой вырезаются центральные пластины для закрепления
Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы прочно свариваются
Болгаркой вырезаются центральные пластины для закрепления. Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы прочно свариваются.
Поверхность второго бака накрыть крышкой. Можно использовать заслонку. Для большей безопасности рекомендуется приварить крышку, оставив небольшое отверстие для залива воды. На дне бака размещается металлическая пластина.
Когда все сварочные мероприятия закончены, вверху и в основании емкости нужно вырезать отверстия для дымохода, который будет тянуться через весь бак. С боков, на уровне дна, монтируется тонкая трубка, обязательно под наклоном. Ее закрывают краном, предназначенным для слива горячей воды.
Бак следует тщательно проверить на отсутствие щелей, отверстий, через которые может утекать вода. При обнаружении дефектов, их легко устранить с помощью сварки.
Обустройство каменки и верхней части топки
Третий и четвертый диски предназначены для создания каменки, крыши топки. У одного диска требуется убрать середину, у другого — оставить как есть.
Диски поставить друг на друга и сварить. Ступица нетронутого диска располагается по центру. Она будет выступать в качестве решетки. Наверх открытой емкости помещают камни. Закрывать емкость не нужно.
Чтобы сделать каменку прекрасно подойдут натуральные камни с ровной округлой формой. К ним относят базальт, перидотит и другие. Их цена довольно высока. Для бюджетного варианта хорошо подойдут обычные речные камушки. Эти камни уже успели закалиться под воздействием солнца и воды. Выбирать рекомендуется породы камней с темным цветом и однородной структурой.
Важно! Камни подвергаются разрушению под влиянием высоких температур. Это создает препятствия для полноценного выхода дыма
Содержимое каменки нужно периодически менять.
Фундамент и кирпичная кладка
После сбора основных элементов корпуса печки из дисков для бани, приступают к созданию крепкого, устойчивого к воздействию высоких температур, основания. В качестве материала подойдет стяжка из бетона. Для облицовки внешней поверхности фундамента отлично подойдет кирпич. Основание должно высохнуть. Только после этого можно заниматься нижней частью конструкции.
Для примера, на печку с размером кладки 62*62 см потребуется 60 красных термоустойчивых кирпичей. Их скрепляют с помощью глины или цемента, укладывают в форме в виде квадрата. Обязательно оставить место для поддувала отверстие для дверцы. Вверху – крепится решетка колосника.
