Vga rca переходник своими руками: схема

Какую технику можно соединить

С помощью кабеля VGA HDMI можно подключить друг к другу различные устройства, передающие графическую или аудиоинформацию.

Видеокарта к монитору

Это наиболее частое применение конвертера. С его помощью собирают персональный компьютер. Кабель VGA HDMI позволяет соединить соответствующие выходы двух устройств с сохранением разрешения и качества изображения

Расположение разъёмов не имеет значения: конвертер преобразует цифровой сигнал в аналоговый, а направление неважно. Подобным образом подключается не только один, но и несколько мониторов

Устройство позволяет подключить HDMI монитор к VGA видеокарте, хотя необходимость в подобном соединении возникает редко. Используется соединение папа-папа.

Видеокарта к телевизору

Этот способ подключения используют для пользования компьютером и просмотра информации с него на телевизоре. Принцип работы аналогичен обычному монитору, но вывод звука осуществляется двумя способами. Первый — обычным подключением jack 3.5 к компьютеру. Второй — использованием специального конвертера, называемого тюльпаном. У него 4 выхода: один подключают в видеокарту, а три других к телевизору. Среди трёх последних: два относятся к RCA, а последний, передающий изображение, может быть VGA, DVI-D, RCA. В этом случае к компьютеру подключается только HDMI, передающий звук, при этом последний будет издаваться из телевизора.

Переходник позволяет подключить VGA компьютера к HDMI телевизора. Это используется при соединении видеокарты с устаревшим разъёмом к современному телевизору. Питание осуществляется через USB.

Ноутбук к телевизору

Соединение используют, как и предыдущее — для просмотра компьютерного изображения на большом экране. Переходник HDMI VGA позволяет подключить к телевизору не только ПК, но и ноутбук с работающим монитором.

Ноутбук к внешнему экрану

Подключение используется, если встроенный экран сломался и его нельзя заменить. Монитор также соединяют с ноутбуком в качестве альтернативы основному, даже если он работает, или как дополнительное устройство. Компьютеры с двумя экранами используются в некоторых профессиях, требующих одновременного просмотра программ.

Проектор к компьютеру

Необходимость использования проектора встречается в различных учреждениях. Но зачастую разъёмы на устройствах не совпадают. В этом случае требуется использования конвертера, поскольку большинство проекторов показывают аналоговое изображение.

Студийное оборудование к компьютеру

К студийному оборудованию относят камеры, использующиеся для захвата изображения. Конвертеры используют при записи на устройство, подключённое к компьютеру проводом. Это встречается в кинематографе и профессиональных фотостудиях. Изображение сразу попадает в программу обработки, где специалисты по спецэффектам и монтажёры обрабатывают видеоряд, а фотографы накладывают различные фильтры.

Медицинское оборудование к компьютеру

Переходник используют для соединения различных профессиональных устройств к компьютеру. Это может быть прибор для УЗИ или рентгена, томограф и прочее. Даже в медицине устройства, передающие изображение, и компьютеры отличаются разъёмом.

Мнение о «Дефендер»

Многие покупатели хорошо отзываются об Скорость направленного сигнала у него довольно высокая

Также важно отметить, что модель не испытывает трудности при кодировании сигнала. Подвисания во время передачи данных возникают редко

В нем используется система защиты второго класса. И все основные стандарты цветопередачи модель поддерживает.

Найти адаптер HDMI-VGA на рынке можно за 1300 руб.

Если говорить о показателях, то пороговая пропускная способность его равняется 4,5 Мбит на секунду. Трудности с синхронизацией дисплея практически исключаются. Система защиты в данном случае не распространяется на проекторы. Усилитель у модели применяется с ферритовым кольцом. Видео высокого разрешения она поддерживает. При необходимости вещательный контент передавать разрешается.

Конвертер HDMI-VGA

Так существует ли способ передать HDMI на VGA? Конечно, существует.

Как мы говорили выше, все инженеры мира знакомы с таким понятием, как АЦП и ЦАП, поэтому вопрос лишь в том, чтобы адаптировать все это к нашей теме.

Такие умельцы нашлись, правда, не в нашей стране и даже не в пределах СНГ, а в США.

Прямо сейчас на сайте amazon.com можно приобрести отличный конвертер HDMI-VGA, который действительно будет работать.

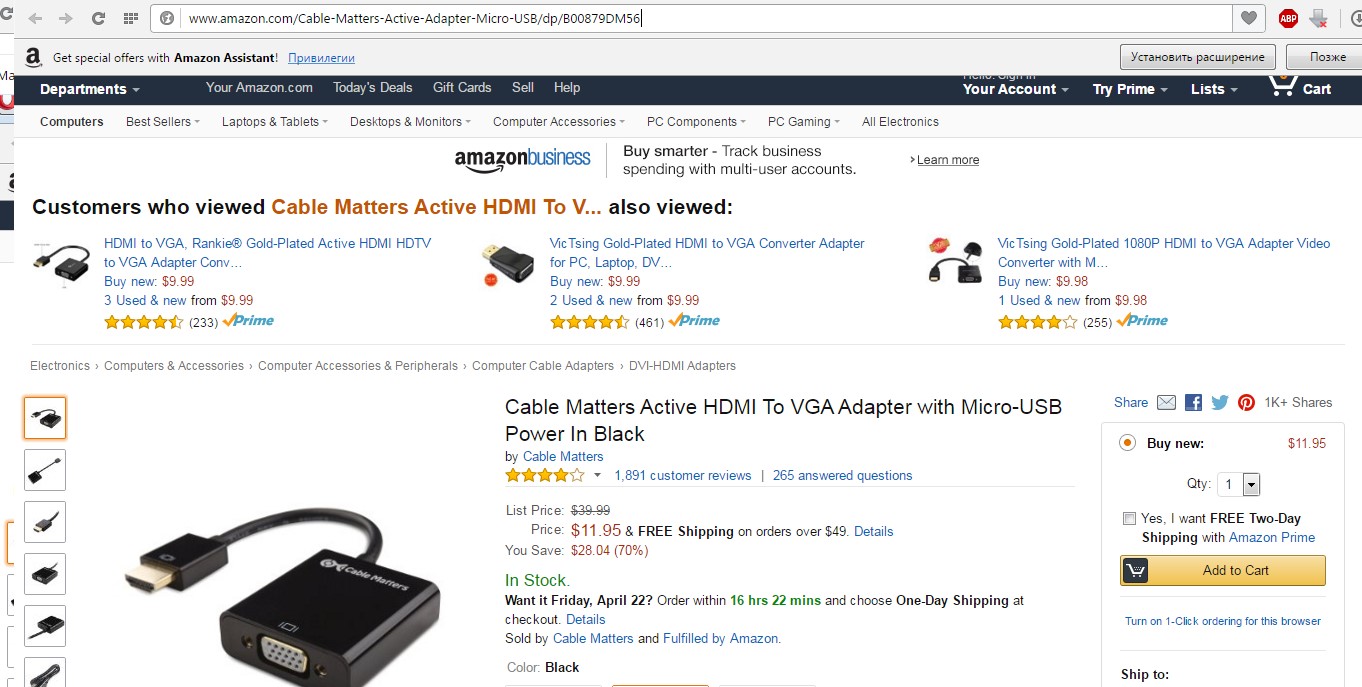

Конвертер HDMI-VGA на amazon.com

Как видим, стоит он на порядок дороже, чем тот, который мы видели раньше на aliexpress.com. Да и выглядит он совершенно по-другому.

Доставка в Россию и другие близлежащие страны на amazon.com есть.

Конечно, время доставки может растягиваться, причем на весьма длительный срок, ведь в данном случае используются различные международные почтовые службы.

Но в любом случае, более надежного способа покупки переходника с HDMI на VGA, чем на amazon.com, пока что не придумано.

Вам также должны понравится статьи:

Какую технику можно соединить

С помощью кабеля VGA HDMI можно подключить друг к другу различные устройства, передающие графическую или аудиоинформацию.

Видеокарта к монитору

Это наиболее частое применение конвертера. С его помощью собирают персональный компьютер. Кабель VGA HDMI позволяет соединить соответствующие выходы двух устройств с сохранением разрешения и качества изображения

Расположение разъёмов не имеет значения: конвертер преобразует цифровой сигнал в аналоговый, а направление неважно. Подобным образом подключается не только один, но и несколько мониторов

Устройство позволяет подключить HDMI монитор к VGA видеокарте, хотя необходимость в подобном соединении возникает редко. Используется соединение папа-папа.

Видеокарта к телевизору

Этот способ подключения используют для пользования компьютером и просмотра информации с него на телевизоре. Принцип работы аналогичен обычному монитору, но вывод звука осуществляется двумя способами. Первый – обычным подключением jack 3.5 к компьютеру. Второй – использованием специального конвертера, называемого тюльпаном. У него 4 выхода: один подключают в видеокарту, а три других к телевизору. Среди трёх последних: два относятся к RCA, а последний, передающий изображение, может быть VGA, DVI-D, RCA. В этом случае к компьютеру подключается только HDMI, передающий звук, при этом последний будет издаваться из телевизора.

Переходник позволяет подключить VGA компьютера к HDMI телевизора. Это используется при соединении видеокарты с устаревшим разъёмом к современному телевизору. Питание осуществляется через USB.

Ноутбук к телевизору

Соединение используют, как и предыдущее – для просмотра компьютерного изображения на большом экране. Переходник HDMI VGA позволяет подключить к телевизору не только ПК, но и ноутбук с работающим монитором.

Ноутбук к внешнему экрану

Подключение используется, если встроенный экран сломался и его нельзя заменить. Монитор также соединяют с ноутбуком в качестве альтернативы основному, даже если он работает, или как дополнительное устройство. Компьютеры с двумя экранами используются в некоторых профессиях, требующих одновременного просмотра программ.

Проектор к компьютеру

Необходимость использования проектора встречается в различных учреждениях. Но зачастую разъёмы на устройствах не совпадают. В этом случае требуется использования конвертера, поскольку большинство проекторов показывают аналоговое изображение.

Студийное оборудование к компьютеру

К студийному оборудованию относят камеры, использующиеся для захвата изображения. Конвертеры используют при записи на устройство, подключённое к компьютеру проводом. Это встречается в кинематографе и профессиональных фотостудиях. Изображение сразу попадает в программу обработки, где специалисты по спецэффектам и монтажёры обрабатывают видеоряд, а фотографы накладывают различные фильтры.

Медицинское оборудование к компьютеру

Переходник используют для соединения различных профессиональных устройств к компьютеру. Это может быть прибор для УЗИ или рентгена, томограф и прочее. Даже в медицине устройства, передающие изображение, и компьютеры отличаются разъёмом.

Типы переходников

Адаптер выбирают в зависимости от наличия определённых разъёмов. Если на мониторе или видеокарте есть только VGA интерфейс, одна часть переходника должна включать соответствующий выход. Для подключения понадобится провод с двумя входами: один в монитор или графическую карту, второй в конвертер. Рядом с VGA встраивают красный и белый выход RCA, использующийся при подключении к телевизору.

Противоположная сторона переходника должна содержать цифровой интерфейс. Если в подключаемом устройстве есть только HDMI или DVI-D, требуется соответствующий конвертер. В некоторых случаях требуется соединить VGA с HDMI посредством DVI-D конвертера, поскольку нужного нет. В подобной ситуации понадобится неактивный переходник HDMI VGA.

Переходник HDMI — VGA

Переходник HDMI в VGA (кабель папа HDMI -мама VGA) HD1161 /VСonn/

Цена: 600 руб

Наиболее простое устройство, модель HD1161, позволяющее вывести изображение на монитор. Представляет собой провод с HDMI выходом, при этом VGA бывает как выходом, так и входом. Не выводит звук, но отличается низкой стоимостью. Обладает длиной 15-20 см

, которую увеличивают проводом 2 HDMI необходимой длины.

Переходник HDMI — VGA с jack 3,5

Переходник HDMI в VGA Audio (кабель папа HDMI -мама VGA) HD1160 /VСonn/

Цена: 700 руб

Модель HD1160. Аналогичен простому переходнику, но также обеспечивает звук при помощи jack 3,5. Имеет четыре кабеля: HDMI для соединения с источником — графической картой, VGA для подключения монитора, jack для передачи аудио и USB для зарядки. Последний подключается в доступный слот видеокарты, если это возможно, в противном случае — в любой свободный вход. Если графическая карта имеет высокую мощность, допускается питание через HDMI.

В конвертере три входа — мама, а USB — папа. Для увеличения длины используется кабель 2 HDMI. Устройство поддерживает разрешение FullHD с частотой обновления экрана до 60 Гц.

Переходник HDMI — VGA с jack 3,5 с питанием от сети

Конвертер HDMI в VGA+Audio 3.5mm HD1109 /VConn/

Цена: 2 000 руб

Модель HD1109 является полноценным конвертером с питанием от сети. Передача аудио производится через jack 3.5, если подключены наушники или динамики. Поддерживает сигнал HDCP и идеально подходит для подсоединения проекторов и игровых приставок.

Переходник HDMI — VGA с YPbPr

Конвертер HDMI в VGA+YPbPr HD1132 /VConn/

Цена: 2 400 руб

Это универсальный переходник, модель HD1132, с двумя выходами. Конвертер преобразует цифровой сигнал, полученный с HDMI, в аналоговый. Передача изображения осуществляется через VGA или YPbPr.

Разъём VGA — папа, который соединяют с конечным устройством, например, монитором или телевизором. YPbPr — тюльпан с тремя выходами. Напоминает RCA, но провода окрашены в зелёный, красный и синий цвет, что соответствует цветовой модели RGB.

Конвертер обладает небольшой длиной 5-6 см, для увеличения которой требуется кабель HDMI. Длина также увеличивается при помощи VGA кабеля. Если разъём VGA монитора занят или отсутствует, но есть вход для YPbPr, подключают переходник на последний. Он идёт в комплекте и представляет собой провод со входом VGA и выходом YPbPr.

Звук выводится по HDMI в jack, встроенный в конвертер. В комплект добавляется переходник для аудио: jack в оптический разъём. Это позволяет преобразовать звук для соответствия современным стандартам аудио.

Конвертер поддерживает разрешение Full HD с частотой обновления экрана 60 Гц. Имеет встроенный HDCP, защищающий сигнал от помех. Питается от мощного источника по HDMI или через встроенный USB. Так же идеально подходит для подсоединения проекторов и игровых приставок.

Переходник HDMI — VGA с YPbPr + S/PDIF + RCA

Это преобразователь, модель HD1181 , питается от электрической сети. Содержит четыре выхода. Поддерживает в рабочем состоянии один из двух одновременно подключённых источников — по VGA и YPbPr. Для переключения между последними предусмотрена клавиша на главной панели устройства.

Звук передаётся через оптический кабель или по RCA. Выход S/PDIF позволяет подключить устройство к интерфейсу RCA с одним входом и передавать видео и аудиосигнал.

Допустимое разрешение — 1920×1080 VGA или 1080p YPbPr. Допустимая частота обновления экрана — 50 или 60 Гц соответственно. Конвертер используется как переходник или сплиттер аналогового сигнала.

Как подключить монитор к ресиверу dvb t2 без переходника

Подключение приставки к монитору

В зависимости от имеющихся у монитора разъёмов существуют следующие варианты подключения:

Пример с DVI:

Но независимо от выбранного варианта компьютерные мониторы любят режимNTSC, потому что 60 Гц. Некоторые мониторы при PAL (50 Гц) вообще не показывают — при любых видеоразрешениях. Поэтому, прежде чем подключаться к монитору, лучше изменить на NTSC, а видеорежим выбрать 480p:

Потому что это стандартныйкомпьютерный VGA-режим 640х480. А потом уже переключать по кругу различные видеорежимы 480i > 480p > 720p > 1080i > 1080p.

На некоторых пультах для этого бывает и отдельная кнопка V-FORMAT, позволяющая переключать разрешение, не заходя в меню.

Потом можно переключить и в PAL, но при этом не убирать палец с пульта: если изображение пропадет, можно еще раз нажать и вернуться к NTSC.

А в приставках на процессорах ALi все возможные режимы переключаются просто подряд:

Либо всё это настраивать при одновременно — временно подключенном «тюльпанами» телевизоре.

Конвертеры HDMI > VGA бывают с выходом звука под обычный Jack 3.5 или без выхода звука (чуть подешевле). В гнездо 3.5 можно воткнуть старые активные компьютерные колонки.

Замечу, что, как правило, звук в приставках всегда присутствует со звуковых гнезд для «тюльпанов».

Например, вот такой конвертер с гибким соединением:

Как уже отметил, есть варианты без выхода и с выходом звука (без гнезда и с гнездом):

Или такой (неразборный):

Данная модель конвертера поддерживает все видеорежимы, кроме 1080i (50/60 Гц).

На AliExpress все они — от 180 р. (не путать со шнурами и пассивными переходниками).

Соответственно, подключение к монитору и активным колонкам:

Напомню, что сам телевизионный сигнал идёт в обычном SD — 576i, поэтому устанавливать повышенное видеоразрешение имеет смысл, только если планируете смотреть HD-фильмы с флешки.

Если монитор с DVI-входом не поддерживает HDCP , то изображения не будет — при любых видеорежимах. Причём без поддержки HDCP могут быть и относительно современные, например, Samsung S24A850DW (16:10) модель 2012 года.

READ Как правильно подключить сигнализатор загазованности

И для таких моделей — без HDCP — уже только через конвертер HDMI > VGA.

А иногда хотя монитор и с HDCP, но всё равно при любых видеорежимах — нет изображения. В этом случае проверить наличие соединения обеих экранов у разъёмов HDMI и DVI, и при отсутствии контакта между землями — соединить их вместе, например:

И ещё дополню: подключая различные приставки к DVI-монитору, сначала включайте приставку и дождитесь её загрузки, а потом — включайте монитор.

Ну и отмечу, что независимо от выбранного вами варианта подключения — VGA/DVI/HDMI или же просто подключая HDMI-кабелем к телевизору, работающий интерфейс HDMI может создавать помехи («белый шум»), особенно при приеме на слабую комнатную антенну. Это проявляется на высших видеорежимах — 720p/1080i/1080p, поэтому стоит проверить шкалу Качество (2 или 3 раза нажать кнопку INFO) в разных видеорежимах и при этом — еще и на разных мультиплексах (частотах). И подобрать себе такой видеорежим, при котором провал шкалы Качество будет минимален или вовсе незаметен.

При подключении через HDMI следует отдавать предпочтение толстым хорошо экранированным кабелям.

И конечно же выбирать нормальную антенну и также — с хорошо экранированным антенным кабелем, и тогда вообще будет неважно какой видеорежим. Ну или если нет времени проверять все варианты, просто не выбирать видеорежимы больше чем 576p/480p

Ну или если нет времени проверять все варианты, просто не выбирать видеорежимы больше чем 576p/480p.

А если попытаться сэкономить и заказать готовую приставку уже с VGA-выходом, то рекомендую предварительно ознакомиться со статьёй Возможные проблемы при заказе из Китая приставки DVB-T2 | Приставка с выходом VGA или же почитать различные Отзывы на AliExpress.

Источник

Бонус! Переходник или кабель VGA to HDMI не работает на мониторе. Что делать

Бывает, что при подключении устройства к монитору не происходит никаких действий. От чего же это происходит? В 95% случаев встречаются следующие причины:

1. Вы купили некачественный товар, не последовав нашему совету. Тут ничем помочь нельзя, нужно просто купить более качественное изделие, а прежнее … оставить на память о своей ошибке.
2. Ваш монитор или материнская плата вышли из строя. При таком раскладе помогает либо ремонт от квалифицированных специалистов, либо полная замена техники.

В остальных 5% случаев входят различные мелкие поломки адаптеров. Вот пример такой ситуации и адекватное устранение неполадок:

Разъёмы HDMI (мини, микро) и их цоколёвка

• Тип «A» — 19 контактов, спецификация 1.0
• Тип «B» — 29 контактов, спецификация 1.0
• Тип «C» — 19 контактов (mini), спецификация 1.3
• Тип «D» — 19 контактов (micro), спецификация 1.4
• Тип «E» — 19 контактов, спецификация 1.4

Распиновка HDMI Type D micro (19pin)

Полезное: Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

История

Video Graphics Array — интерфейс с 15 контактами, который часто называют D-SUB. С момента выпуска и до распространения жидкокристаллических мониторов, VGA был самым распространённым входом в компьютерах. Он весьма часто встречается и на современных устройствах, поскольку способен поддерживать разрешение до 2048×1536 и частоту обновления экрана 85 Гц.

Крупнейшие производители электроники в 2010 году договорились избавиться от стандартов VGA и в течение пяти лет перейти на цифровые интерфейсы. Несмотря на это, VGA всё ещё используется. Он встречается на устаревших, но работающих устройствах. Кроме того, производители, не принимавшие участия в договоре, продолжают оснащать свою продукцию этим интерфейсом. Поэтому пользователям часто необходимо узнать, как подключить устройство с VGA к HDMI.

Подключения конвертера

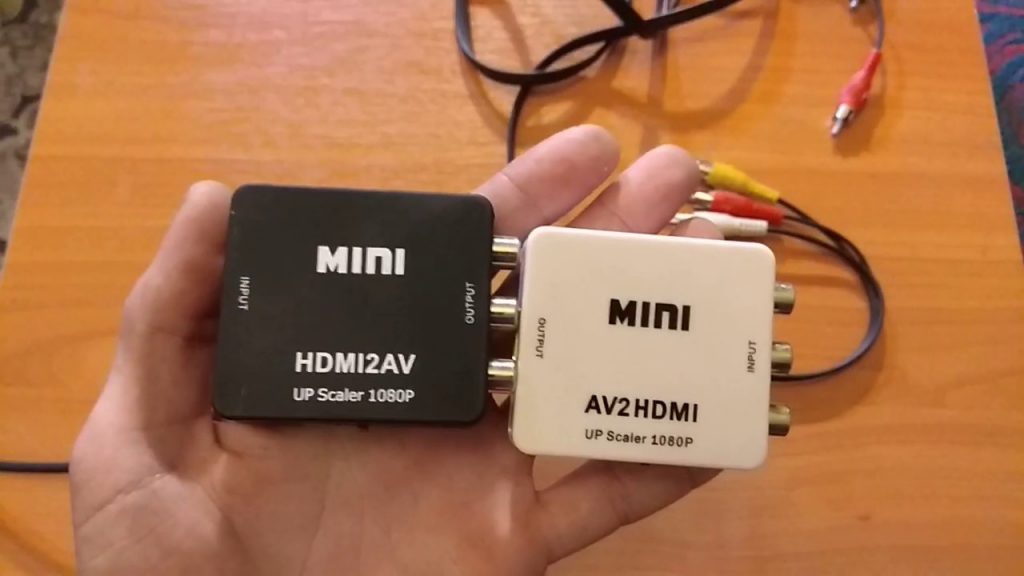

HDMI2AV

Наиболее распространенное устройство. В интернете можно найти массу обзоров и даже прошивок. Средняя цена составляет 500 рублей.

Подготовка устройства

В комплекте идет сам конвертер и провод MiniUSB, блок питания не идет. Подходит любой для телефона на 0,5 ампер. Провод короткий, поэтому лучше купить подлиннее и качественнее.

Для подключения вам понадобится:

1. Блок питания. Как было сказано, подойдет обычный от старого телефона, но только не от «быстрой зарядки». Впрочем, питание можно подать от телевизора (если есть разъемы USB) или ТВ-бокса, если вы собираетесь подключать его.
2. Кабель HDMI «папа-папа». Здесь используется формат «стандарт».

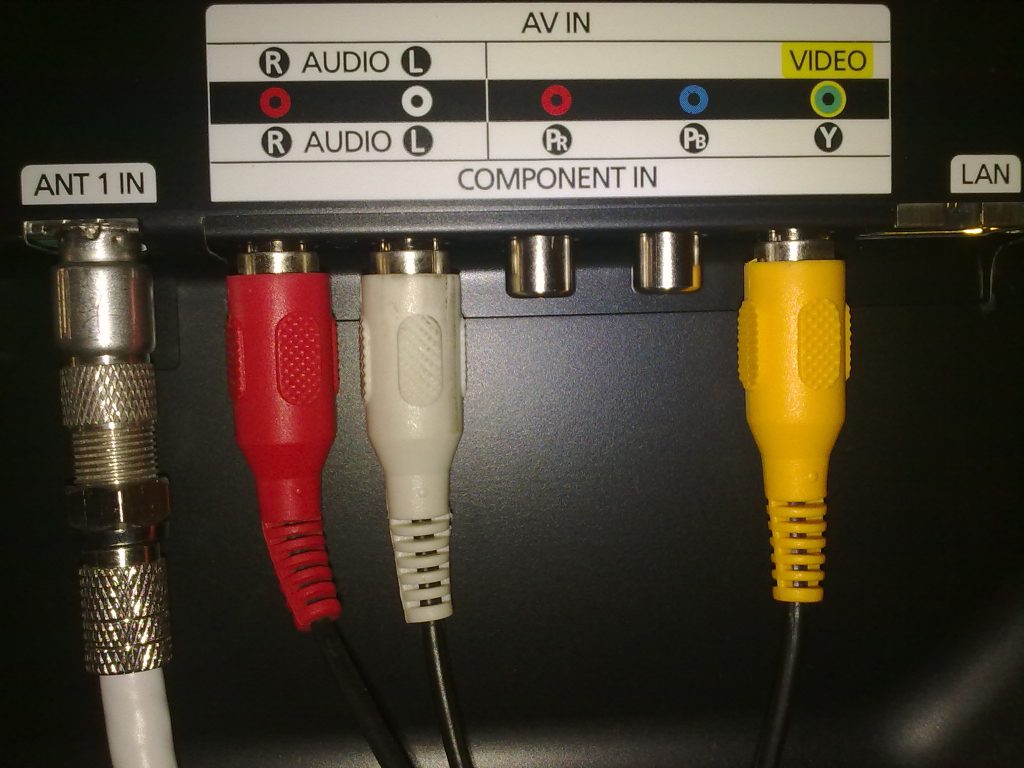

3. Тюльпаны «папа-папа». Кстати, если в вашем телевизоре нет подобного разъема, можно купить переходник с колокольчиков на MiniJack.

Подключение конвертора

Сначала подсоедините питание. К сожалению, на корпусе нет светодиода или каких-либо индикаторов работы, поэтому работоспособность сразу проверить не получится.

После необходимо подключить провод HDMI от компьютера или другого устройства. Затем подключить колокольчики к телевизору.

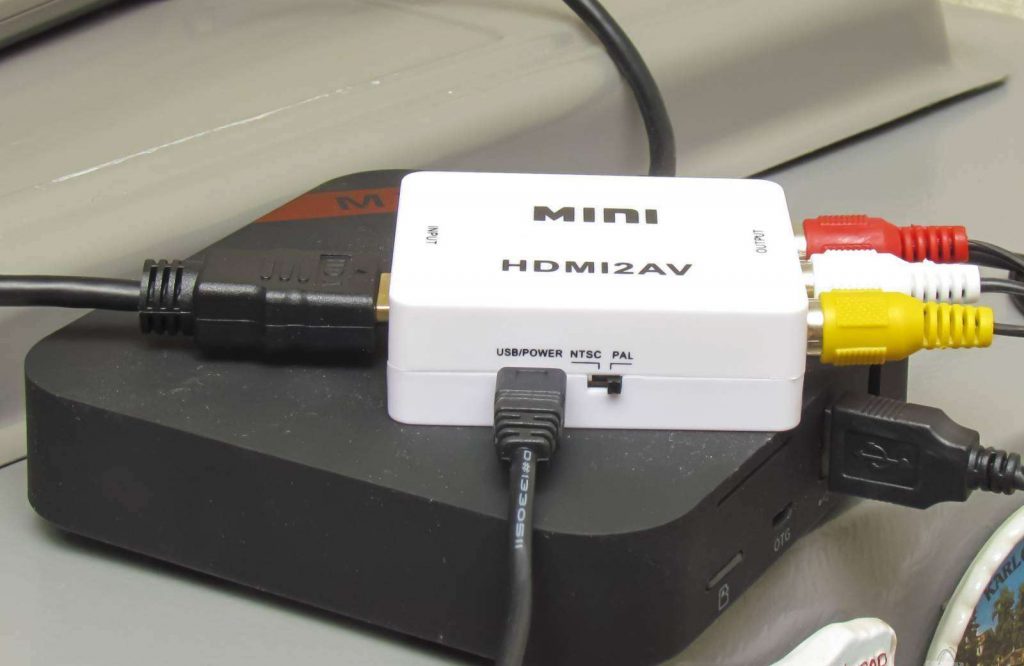

Готовое подключение выглядит следующим образом. Конвертер начинает работать сразу после включения. Необходимо только выбрать нужный порт ввода и на этом готово.

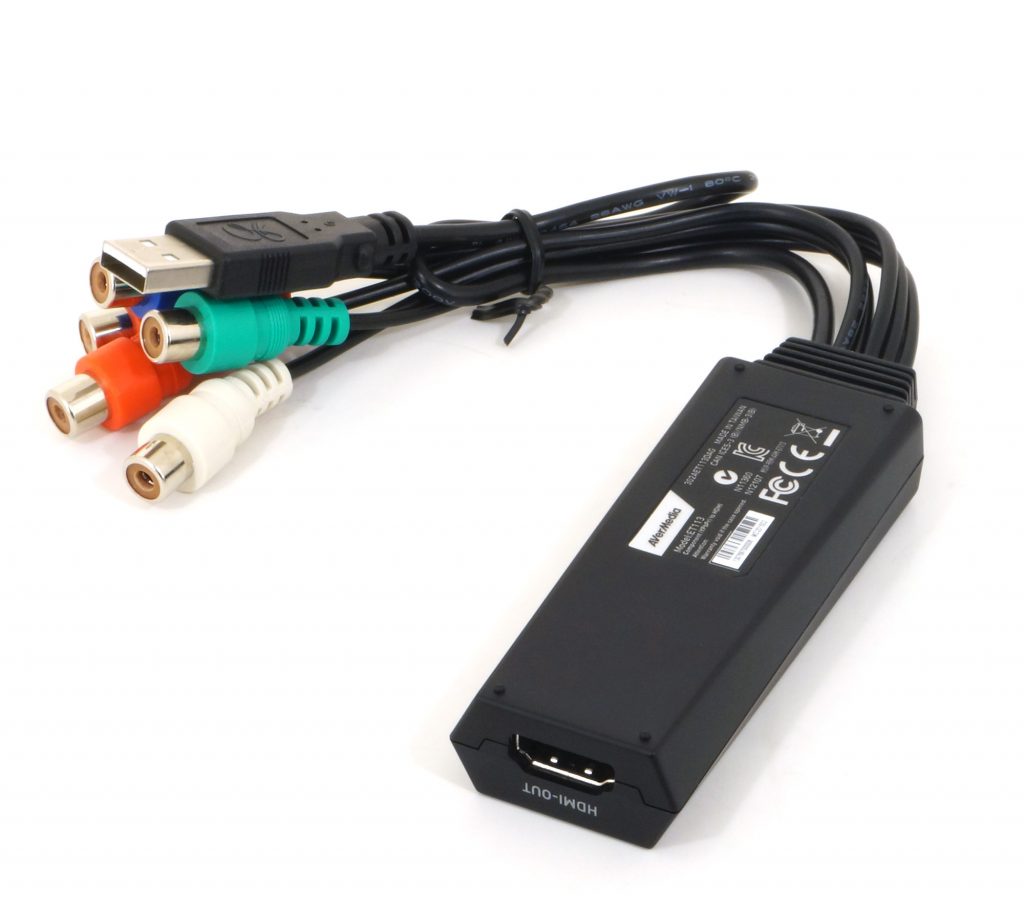

HDMI AVerMedia ET111

Устройства такого типа называют «свисток». В нем содержатся разъемы с колокольчиками, кабель USB для питания и порт HDMI с обратной стороны.

Подключение практически не отличается от предыдущего:

1. Сначала необходимо включить питание. Провод здесь впаян в устройство, поэтому его можно вставить в USB разъем устройства.
2. Аналогично подключаются и тюльпаны. Здесь разъемы расположены вне корпуса.
3. С обратной стороны в разъем HDMI вставляется провод стандартной распиновки.

Обратите внимание, что здесь отсутствует переключатель регионов, поэтому некоторые устройства могут не работать. По умолчанию свисток работает в режиме NTSC

Средняя цена – 3500 рублей.

3RCA

Похожий «свисток», но с немного другой конструкцией. В первую очередь, основное питание здесь оборудовано с помощью зарядки, как на старых приставках.

Тюльпаны же имеют формат «Папа», поэтому дополнительных кабелей не понадобится. Важная фишка: кнопка переключения разрешения. По ее нажатию «свисток» переходит из режима 720р в 1080р.

HD to 3RCA

Простейший китайский переходник, стоящий всего 300 рублей. Сделан очень просто:

1. С одной стороны расположен штекер HDMI типа «папа». Он вставляется напрямую в телевизор.
2. С обратной стороны находится 3 порта для тюльпанов.

По сути, конвертор предназначен для превращения разъема HDMI в RCA. Конвертор дешевый, удобный, но не имеет дополнительного питания и настроек. По этой причине могут быть проблемы с регионами и помехи.

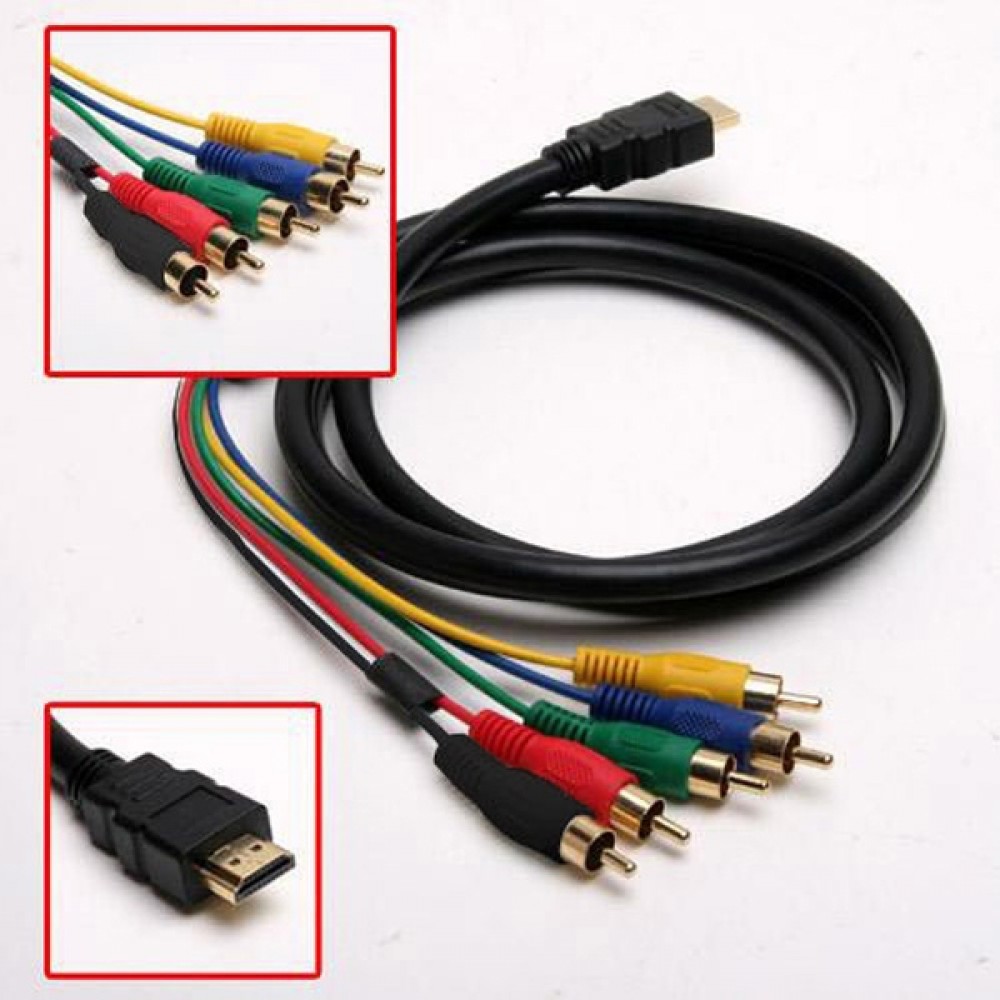

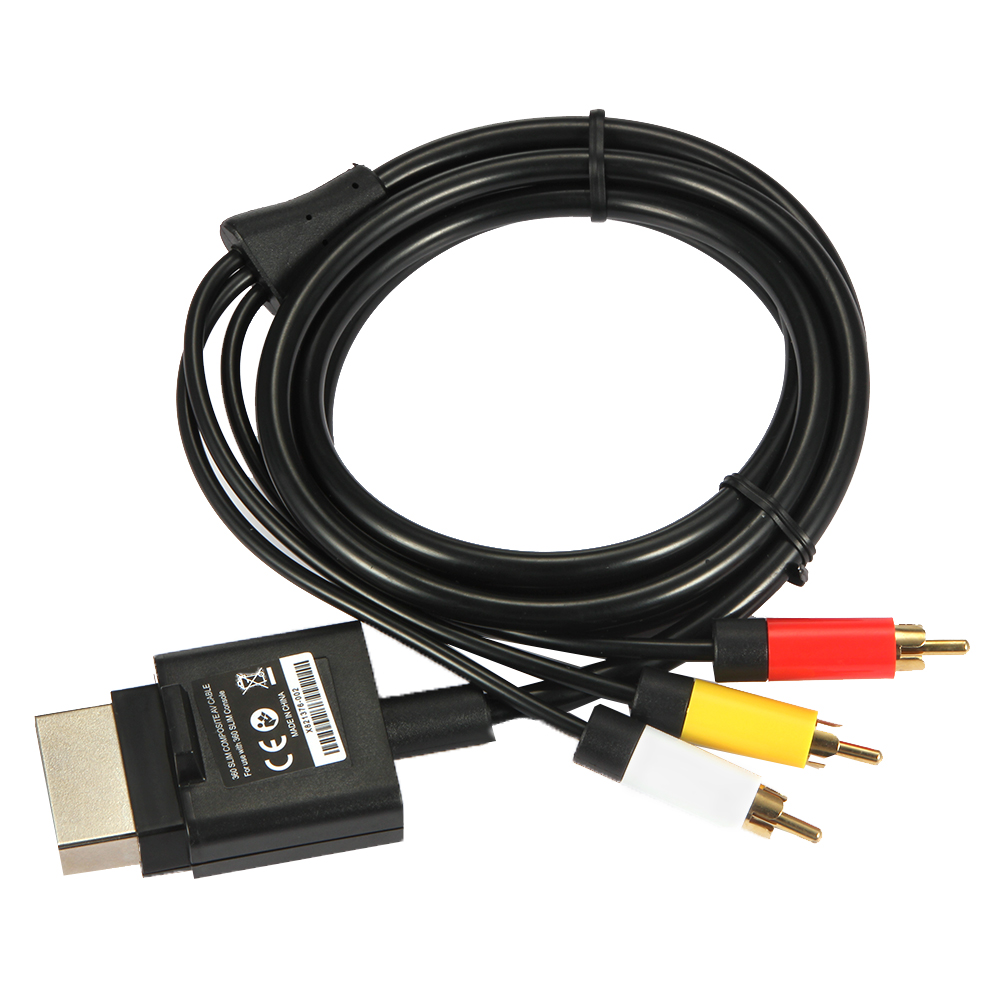

Кабель HDMI – RCA

Пожалуй, худший способ подключения, но самый доступный. Такие кабели продаются почти в каждом магазине электроники. Покупать его не стоит!

Распиновка HDMI разъема не имеет аналоговых выходов, поэтому сигнал от RCA ей «непонятен». В некоторых случаях, такие кабели имеют преобразователь в корпусе штекера. В этом случае они могут работать, но найти его достаточно сложно.

Цена при этом может достигать 400 рублей!

Распиновка HDMI разъема на тюльпан RCA

Создание переходника возможно и в случае с использованием тюльпана. Применяется данный переходник не так часто, а в продаже стоит он не так и дорого. Поэтому лучше приобретать готовый продукт, чем возиться с изготовлением самодельного прибора. Тем не менее и это возможно. Мы не зря приводили выше разделение контактов по цветам. Каждый из цветов – свой канал в системе RGB. Это может помочь в создании переходника на тюльпан RCA. Каждая цветовая группа соединяется с соответствующим «тюльпаном», а звук выводится отдельно.

Стоит отметить, что формат данных в двух разъемах разный, а потому рекомендуется использовать покупные адаптеры, содержащие в себе конвертирующие платы.

Лучший бюджетный VGA-тюнер

Рынок охотно подстраивается под нужды потребителей, так что предлагает разные приемники с поддержкой DVB-T2, которые подходят практически для всех мониторов или телевизоров.

Приведем обзор самой простой и удобной, согласно отзывам, приставки с выходом VGA.

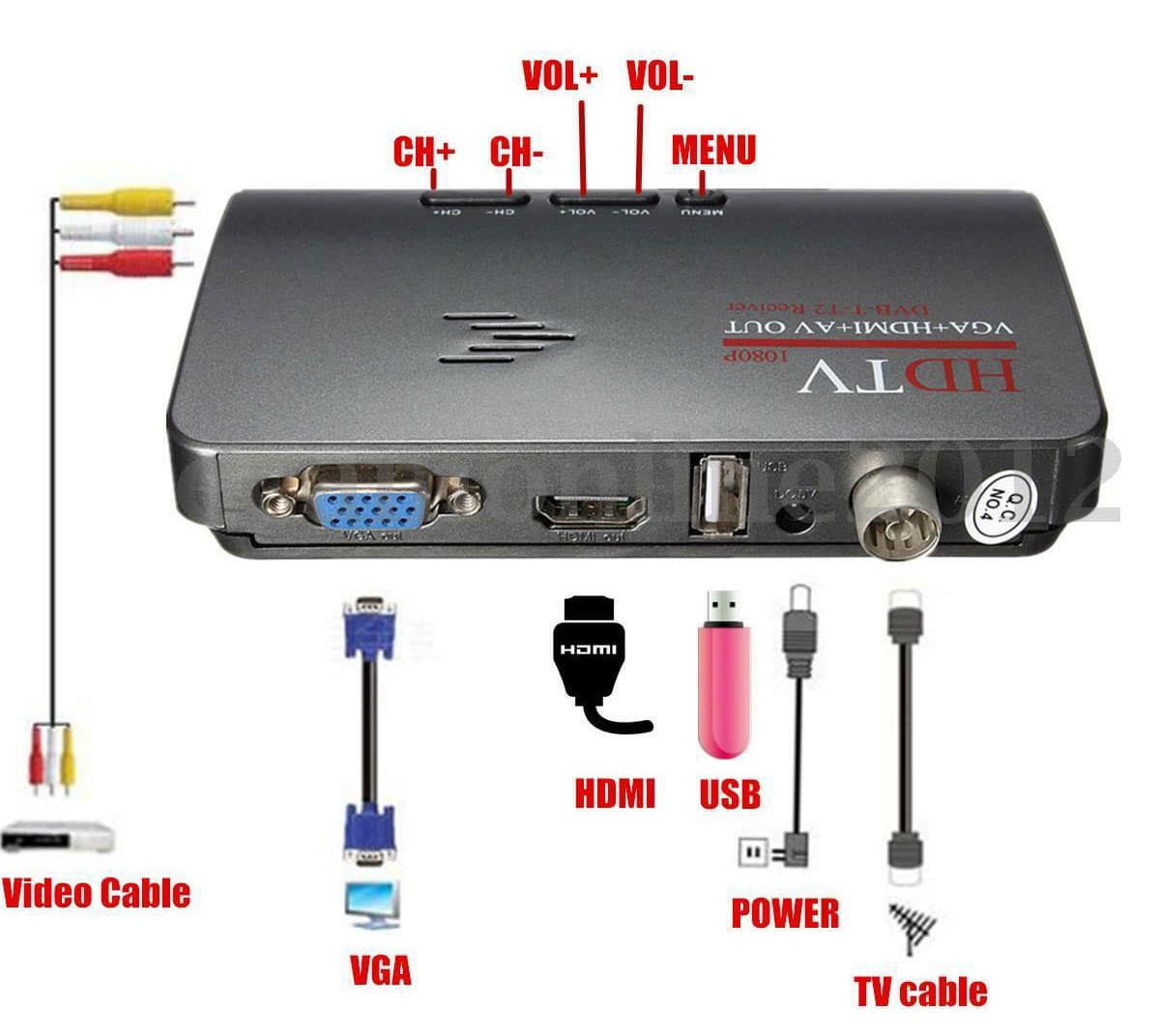

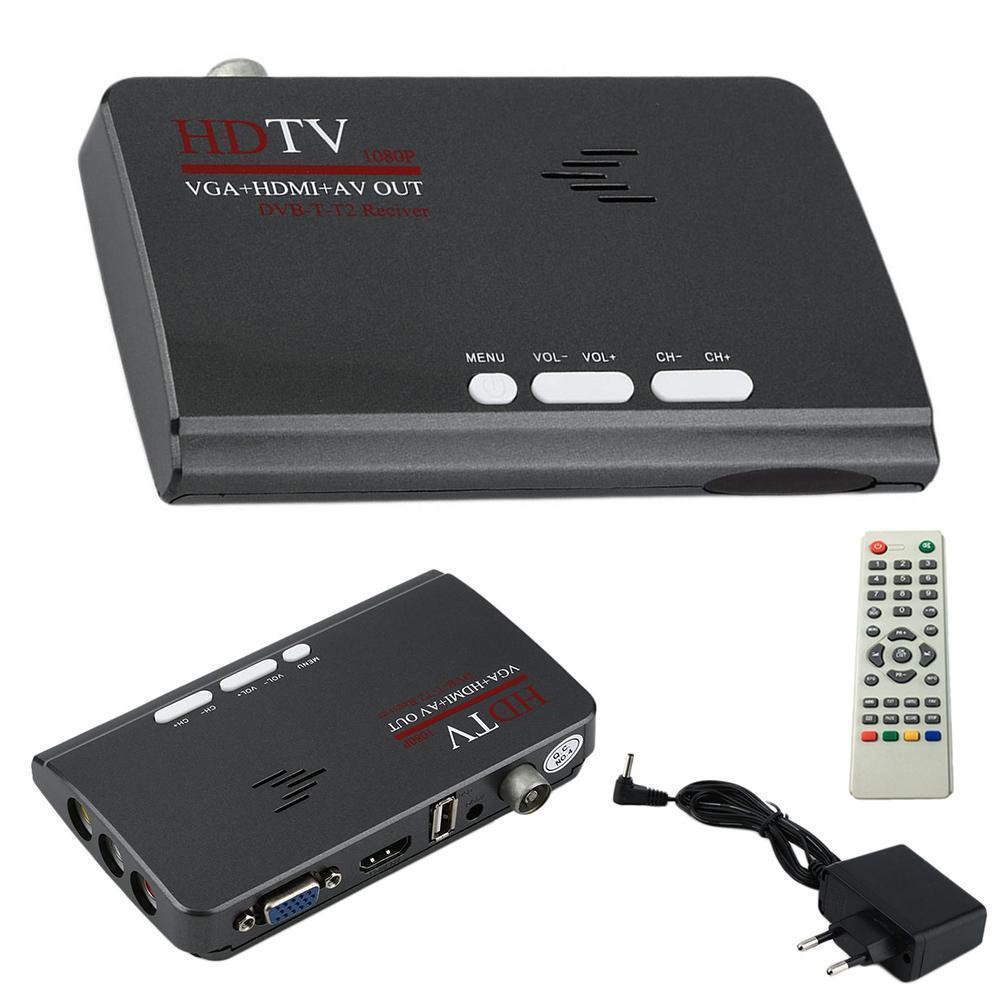

Это HDTV DVB-T2 Receiver.

Главная особенность приставки – в наличии одновременно VGA-выхода (на монитор) и RCA ( белый и красный аудио-выходы направляем на внешние колонки).

В комплектацию тюнера входит пульт, инструкция на английском, блок питания. На задней стороне приставки расположены базовые разъемы для подсоединения устройства: VGA, RCA, USB, коннектор питания и гнездо для антенны.

Приставка работает сразу же после подключения и не требует мудреных дополнительных настроек. При первом включении необходимо только поймать цифровые каналы. Делается это так же, как и на любом телевизоре: зайти в меню настроек и запустить автопоиск.

Кроме просмотра каналов, приставка предлагает функцию телетекста, можно смотреть фильмы через USB (хотя в таком случае удобнее подключить носитель сразу к монитору).

Выявленные недостатки:

• Нерусифицированное меню. Однако оно достаточно понятное даже при наличии минимальных знаний английского.
• У некоторых могут не запуститься старые мониторы, но это поправимо. В приставке по умолчанию выбрано разрешение картинки 1080p. Нужно подключить прибор к более современному дисплею, чтобы перенастроить разрешение, либо сделать это вслепую, зайдя в меню и нажимая последовательность кнопок: Vol(+) – CH(-) – CH(-), пока разрешение не понизится до требуемого.
• Тюнер не поддерживает кодек AC3. Некоторые фильмы с флешки будут идти без звука.

На момент написания статьи стоимость тюнера составляла 1230 рублей, приобрести его можно на Али-Экспрессе.
