Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки

Кирпичная кладка неплохо выдерживает собственный вес после набора марочной прочности кладочным цементно-песчаным раствором в тех случаях, когда проем имеет умеренную ширину и не несет нагрузку от перекрытия. Однако на период затвердевания раствора кирпичной кладке необходима поддержка, которую можно организовать с использованием стального углового проката.

При использовании уголка для усиления кирпичной стены над проемом соблюдают следующие условия:

  • опора на кладку должна составлять не менее 200 мм с каждой стороны;
  • если стены будут оштукатуриваться, то стальные уголки оборачивают штукатурной сеткой;
  • прокат перед использованием окрашивают с внутренней и наружной сторон;
  • зазоры между кирпичной кладкой и прокатом заполняют цементно-песчаным раствором марки не ниже М100.

Особенности применения углового проката для монтажа над проемами в стенах, выполненных из газобетона:

  • Уголок врезают в тело блока, отступив от его края примерно на треть ширины. Запрещается размещать прокат с внутренней или наружной стороны стены.
  • Над перемычкой блоки укладывают на клей с заполнением вертикальных швов клеевой смесью. После затвердевания клея образуется конструкция, по прочности не уступающая газобетонному блоку.
  • После монтажа окон уголок с наружной стороны утепляют и оштукатуривают.

Внимание! При неправильном монтаже и отсутствии утепления наружной части на откосах внутри помещения может образовываться конденсат. Для проема шириной до 1,2 м достаточно изделий с шириной полки 50 мм, 1,2-2,0 м – с шириной полки 75 мм

При решении вопроса, какой уголок необходимо использовать для перемычек проемов шириной более 2 м, производят расчеты по прочности и прогибу

Для проема шириной до 1,2 м достаточно изделий с шириной полки 50 мм, 1,2-2,0 м – с шириной полки 75 мм. При решении вопроса, какой уголок необходимо использовать для перемычек проемов шириной более 2 м, производят расчеты по прочности и прогибу.

Основные особенности

Перемычки для окон Современные технологии строительства предусматривают возможность использования нескольких видов перемычек:

  • заводских железобетонных;
  • монолитных изделий, сделанных непосредственно на объекте;
  • металлических;
  • кирпичных;
  • комбинированных.

Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные перемычки своими руками, сэкономив время и значительные средства на транспортных расходах, материалах и работе.

Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Если на стену, в которой организуется проем, передается тяжесть перекрытий или ограждающих стен, то рекомендуется обустраивать несущие перемычки. При отсутствии таких нагрузок используют самонесущие (ненесущие) железобетонные, металлические или кирпичные перемычки. В некоторых случаях выполняются клинчатые (арочные) перемычки, служащие дополнительным украшением экстерьера или интерьера здания. Их также используют для организации проемов в помещениях со сводчатыми потолками (перекрытиями).

Строительство арочной перемычки

Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при монтаже и рассчитаны на более высокие нагрузки. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте двумя способами:

  1. Заливка на площадке, с дальнейшей установкой изделия.
  2. Заливка над проемом с помощью съемной, разборной опалубки.

В качестве и надежности таких перемычек нет большой разницы.

Подготовка короба

Изготовление опалубки

Работы по обустройству перемычки начинаются с изготовления деревянного каркаса (короба), используемого для заливки бетонной смеси и получения строительного элемента заданной формы. Для установки такого короба вам потребуются один нижний и два боковых деревянных щита, из которых впоследствии можно будет собрать опалубку.

Линейные размеры готовых щитов должны соответствовать габаритам оконного проема, причём боковые щиты должны перекрывать его как по высоте, так и по ширине. Нижний щит изготавливается точно по размеру закрываемого проёма. В боковинах опалубки заранее подготавливаются отверстия под вязальную проволоку, посредством которой щиты будут удерживаться в заданной позиции. Дно и боковые поверхности щитов прокладываются затем полиэтиленовой плёнкой, которая крепится к опалубке при помощи стекольных гвоздей.

Укладка арматуры

  1. Сборку короба начинают обычно с установки нижнего щита, который как по ширине, так и по длине тщательно подгоняется под размеры оконного проёма. Правильность его установки по горизонтали контролируется при помощи строительного уровня, после чего под этот щит устанавливается несколько подпорок (с учётом сохранения выставленного по уровню положения).
  2. Боковые щиты выставляются в определённой последовательности; при этом один из них сначала фиксируется на стене (при помощи саморезов, например) и только затем закрепляется на уже смонтированном нижнем щите. Заметим, что для стен, выложенных из силикатных или газосиликатных блоков, эта задача заметно упрощается, поскольку щиты могут фиксироваться на их поверхности с помощью обыкновенных гвоздей.
  3. Второй боковой щит также фиксируется сначала на стене, а затем крепится на дне короба при помощи саморезов. При закреплении опалубки не стоит экономить на саморезах, поскольку при демонтаже конструкции вы сможете выкрутить весь крепёж и использовать его для других целей.
  4. Во избежание «развала» щитов под напором бетонного раствора боковые стенки конструкции скрепляются между собой вязальной проволокой. Такая проволока (заранее нарубленная на куски) продёргивается двойным кольцом в подготовленные ранее отверстия в щитах. После этого по центру скрутки вставляется подходящий по размеру арматурный прут, с помощью которого производится её затяжка.
  5. Затем в опалубку укладывается уже готовая арматурная сетка. Она размещается таким образом, чтобы прутья арматуры не касалась стенок короба; при этом под нижний её ряд укладываются мелкие камешки.

Для заливки самодельных перемычек лучше всего использовать бетон, замешенный на мелком гравии.

Опирание металлической перемычки на кирпичную стену

При строительстве используются сборные жби изделия, которые производятся на специализированных заводах и монтируются непосредственно на объекте. Для перекрытия оконных и дверных проемов применяют сборные железобетонные перемычки.

Перемычки по конструкции делятся на несущие и ненесущие.

Несущие перемычки — кроме массы кладки над ней, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки — несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

Стандартные виды и размеры сечений перемычек изготавливаемых на ЖБИ.

ПБ — перемычки брусковые, шириной до 250 мм включительно.

ПП — перемычки плитные, шириной более 250 мм.

ПГ — Г-образные перемычки балочные, с четвертью для опирания или примыкания плит перекрытий.

ПФ — перемычки фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.

Для маркировки ж/б перемычек используются цифровые и буквенные обозначения.

Например, марка перемычки 5ПБ27-37 расшифровывается:

5 — порядковый номер поперечного сечения — 250х220;

ПБ — тип железобетонной перемычки — брусковая;

27 — длина перемычки в дм с округлением — 2720 мм;

37 — расчётная нагрузка перемычки с учётом собственного веса — 37,3 кН/м, с округлением.

При изготовления железобетонных перемычек используют тяжёлую бетонная смесь М250 и арматурные закладные изделия 0,4-0,6 см.

Перекрытие проёмов железобетонными перемычками

Укладку перемычек ведут по завершении кладки на уровне проектных отметок. Перед монтажом уровнем проверяют опоры в местах укладки и расстилают раствор. Рядовые (ненесущие) перемычки пролетом до 2 м каменщики могут укладывать вручную а тяжелые несущие перемычки стропуют за монтажные петли и устанавливают краном. Правильность укладки проверяют нивелиром либо уровнем.

При монтаже нужно укладывать перемычки только в определенном положении, поскольку несущая способность может различаться в зависимости от количества и места расположения арматуры.

Глубина опирания жби перемычки

— в несущих стенах — не менее 250 мм (усиленные перемычки со стороны опирания перекрытия)— в самонесущих — не менее 120 мм.

Для повышения прочности при необходимости, швы кладки под опорами перемычек армируют сеткой.

Чтобы закрыть всю ширину проёма кладки, перемычки собираются из нескольких элементов, при этом боковые поверхности перемычек не должны выступать из плоскости стены.

Транспортировка и хранение жби перемычек

При транспортировке перемычки укладываются в рабочем положении, продольная ось перемычек должна совпадать с направлением движения транспорта. Между рядами перемычек необходимо использовать подкладки, толщиной не менее 25 мм и штабеля перемычек не превышающие двух метров в высоту.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков

Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия

Перемычки сборные из бетона

Так как перемычка из кирпича является довольно сложным с конструктивной точки зрения архитектурным элементом, правильно сделать её своими руками у новичка вряд ли сразу получится. Их устраивают только над проёмами, не превышающими двухметровую ширину, и на стенах, которые не несут нагрузок от перекрытий — ведь по прочности на изгиб они не могут составить конкуренцию перемычкам железобетонным. Поэтому в частном строительстве практически повсеместно, даже на нешироких проёмах, используют именно их.

В ассортименте большинства заводов ЖБИ, есть перемычки для кирпичных стен, изготавливаемые по стандарту 948, действующему с 1984 года. Данный ГОСТ регламентирует изготовление из тяжёлого бетона перемычек, специально предназначенных для зданий из кирпича – и не только жилых, но и любого другого назначения.

Их так же можно использовать для установки в проёмы стен, возводимых из камней природного и искусственного происхождения. К категории искусственных камней, относится, собственно, и сам кирпич — а ещё, всевозможные мелкоформатные блоки из зольного или автоклавного бетона.

Типы и параметры

Существует четыре типа перемычек для таких стен, и различаются они по форме и размерам. Для наглядности представим скомпонованную в виде таблицы информацию о том, как они выглядят, и в каких ситуациях применяются.

Максимальная ширина перемычек типа ПБ составляет 250 мм – а значит, их применяют только в тех случаях, когда толщина стен не превышает длину одного кирпича.

Обратите внимание! Брусковые и плитные перемычки взаимозаменяемы. Там, где, к примеру, нужна одна плита 2ПП17-5, размер которой составляет 380*140*1680 мм, можно использовать три бруска 2ПБ17-2

Они имеют такую же высоту и длину, отличается только ширина: 120 мм. Конечно, цена одного более крупного изделия ниже, чем суммарная стоимость трёх штук меньшего размера. Но ситуации бывают всякие – например: нет в наличии нужных перемычек плитного типа.

Нюансы устройства бетонных перемычек

Технология монтажа сборных ЖБ изделий предельно проста, а потому такие перемычки над окнами можно увидеть гораздо чаще, чем любые другие. Для их укладки в стене должен быть предусмотрен уступ шириной не менее 25 см с каждой стороны проёма. То есть, перемычка по длине всегда должна превышать его ширину на полметра.

Всё что нужно для монтажа, так это автокран, который поднимет бетонный брус или плиту, и опустит на опорную пяту в стене. На ней, как и при кладке кирпича, перед установкой перемычки расстилается раствор. Горизонтальность положения конструкции выверяется уровнем по нижней грани.

Иногда сборный вариант не получается подобрать по ширине проёма, а для стен в 2,5 кирпича, готовые бетонные перемычки и вовсе не выпускают. В таких случаях, над проёмами устанавливают опалубку, вяжут из арматуры каркас, и заливают перемычки монолитным способом. Как это выглядит, хорошо видно на представленном выше примере. Здесь показана обычная съёмная опалубка, но есть и другие варианты.

Например, для заливки монолитной перемычки можно использовать бетонные или керамические U-блоки, которые используют в качестве несъёмной опалубки. Они по всем параметрам соответствуют обычной перемычке, но имеют полость, в которой укладывается арматура и осуществляется заливка бетона.

Типы перемычек

Мы разберем следующие виды изделий:

  • Железобетонные перемычки;
  • Монолитные конструкции;
  • Металлические элементы;
  • Деревянные изделия.

Каждый вариант имеет плюсы и минусы, поэтому при выборе учитывайте все нюансы.

Железобетонные элементы

Это самый популярный и распространенный вариант, имеющий целый ряд плюсов:

  • Прочность. При изготовлении перемычек ЖБИ используется бетон марки М250 и прочный армирующий каркас. Благодаря этому несущая способность изделий очень высока, они без проблем выдерживают высокие нагрузки;
  • Долговечность. Бетон отлично выдерживает атмосферные воздействия, срок службы изделий превышает 50 лет, но чаще всего они служат намного дольше;
  • Невысокая стоимость. Цена изделий в зависимости от типа и сечения.
  • Большой ассортимент. Вариантов настолько много, что вы без труда подберете оптимальное решение для любого проема.

Недостаток у этого варианта один — элементы имеют довольно большой вес, и если нужны перемычки большого размера, то поднимать их без грузоподъемной техники будет сложно.

Разберем основные разновидности изделий:

Перемычка брусковая

Если вам надо положить элемент шириной 400-500 мм, то проще взять два брусковых элементы, их намного проще ставить вручную.

Перемычка плитная

Перемычки балочные

Что касается размеров, то расчет производится в зависимости от нагрузки на элементы. Вы должны примерно рассчитать, какой вес будет давить на поверхность, и исходя из этого подбирается высота и ширина изделий (подбирать должен специалист-строитель).

Длина зависит от типа конструкции, так опирание перемычек на кирпичную стену должно быть не менее 250 мм с каждой стороны. А если перемычки ставятся на перегородки, то они должны заходить на 200 мм.

Монолитные элементы

Этот вариант часто используется в частном секторе и имеет такие особенности:

  • Над проемом сооружается опалубка. Инструкция по проведению работ проста: конструкция должна заходить на стены не менее чем на 250 мм, минимальная высота перемычки — 200 мм, ширина обычно равна толщине стены. Для работы используется прочная доска толщиной не менее 40 мм;

При сборке опалубки используйте саморезы, они скрепляют доску намного лучше, чем гвозди.

  • Собирается арматурный каркас. Чтобы перемычки были прочными и выдерживали высокие нагрузки, их стоит усилить арматурной конструкцией, элементы связываются проволокой так, как это показано на фото;

Арматурный каркас закладывается в опалубку

Заливается бетон . Для работы используется состав марки не ниже М250, он выравнивается по верхнему краю, после чего нужно дать составу набрать прочность. Опалубку можно снимать уже через 2 дня, но бетон должен набирать прочность как минимум неделю.

В строениях из газобетона можно использовать специальные блоки с выемками или вырезать полости в обычных вариантах. Потом туда ставится армировочный каркас и заливается бетон.

Плюс этого варианта в простоте и дешевизне, минус — если допустите ошибки, то пострадает надежность.

Металлические элементы

Этот вариант отлично подходит для оконных проемов. Его основные особенности таковы:

  • Высокая надежность. Сталь имеет высокую прочность, поэтому отлично подходит для укрепления поверхностей над окнами или дверями;
  • Множество вариантов конструкций. Для работы можно использовать уголки, швеллер, полосу и другие элементы. Главное требование — прочность, а конфигурация не имеет особого значения;

  • Возможность проведения работ без остановки . В отличие от монолитных вариантов не нужно ждать, кладете уголки или что-то еще, и поверх них сразу делается кладка;
  • Небольшой вес. Металл весит немного, и его можно устанавливать без посторонней помощи. Это большое преимущество при проведении работ своими силами.

Из минусов можно выделить разве что высокую теплопроводность металла — такие изделия очень хорошо проводят холод.

Деревянные элементы

Этот вариант используется нечасто, так как срок службы дерева намного меньше, чем у кирпича или блоков. Что касается преимуществ, то они таковы:

  • Невысокая стоимость. Деревянный брус стоит немного, его можно приобрести практически в любом магазине. Как бюджетный вариант он подходит лучше всего

Небольшой вес . Деревянные перемычки можно установить и своими силами;

Простота монтажа. Берется один или два бруса сечением не менее 200х200 мм и укладываются в проем с напуском в 250 мм. Они фиксируются анкерными болтами, а все стыки и швы заполняются цементным раствором. Нижняя часть, которая опирается на стены, гидроизолируется двумя слоями рубероида.

Вывод

Теперь вы знаете, какие перемычки бывают и в чем плюсы и минусы каждого из вариантов. Видео в этой статье раскроет отдельные нюансы темы еще лучше.

Материалы и инструменты для устройства

Чтобы обустроить перемычки в стенах из кирпича, потребуются следующие расходные материалы и инструменты:

  • строительный молоток, ножовка, электродрель, шуруповерт;
  • набор монтажных принадлежностей;
  • кельма, шпатлевки, кисти, лопатки, ведро для раствора;
  • обрезные доски одинаковой толщины, с металлическими или деревянными подпорками;
  • металлические уголки, саморезы, арматурная сетка или металлические стержни, гвозди с широкими шляпками, вязальная проволока;
  • полиэтиленовая пленка, рубероид;
  • состав для бетона в готовом виде или отдельно: цемент, песок, гравий, вода, шлак.

Отдельно могут пригодиться перчатки, спецодежда, ветошь, щетки и «разравниватели» для бетона, чтобы заливаемый раствор хорошо утрамбовывался, при распределении, заполняя поры стены и опалубки, прикрепленной к поверхности.

Перегородка из кирпича

Опалубка будет удерживаться непосредственно на кладке, при ее демонтаже выступающие камни стесывают. Если ширина проема больше 1,5 м, то короб ложится на деревянные кружала, установленные на ребро. Помимо деревянной конструкции опалубки, также используют опоры из труб, такую конструкцию достаточно легко собрать.

Для этого берут пару кусков трубы диаметром 5 см и закрепляют в большую диаметром 6 см, во время монтажа перегородки из кирпича конструкцию раздвигают в разные стороны, чтобы концы меньших труб входили в саму кладку. На каждый проем следует устанавливать минимум по два кружала, затем из красного кирпича делают кладку лучковых или клинчатых перегородок со швами в виде клиньев.

Кладка перегородок из кирпича: а — вид спереди, б — сечение перегородки, в —перемычка на опалубке из дерева, г —конструкция на кружалах из труб; 1 — арматура, 2 — доска, 3 —кружала из доски, 4 —кружала Огаркова.

Толщина швов должна быть сверху до 25 мм, а внизу примерно 5-7 мм

Перед тем, как выкладывать перемычки в проёме, важно возвести стены по всему периметру до их уровня. Изначально стоит выложить опорную кирпичную пяту, только после этого произвести установку самой перегородки

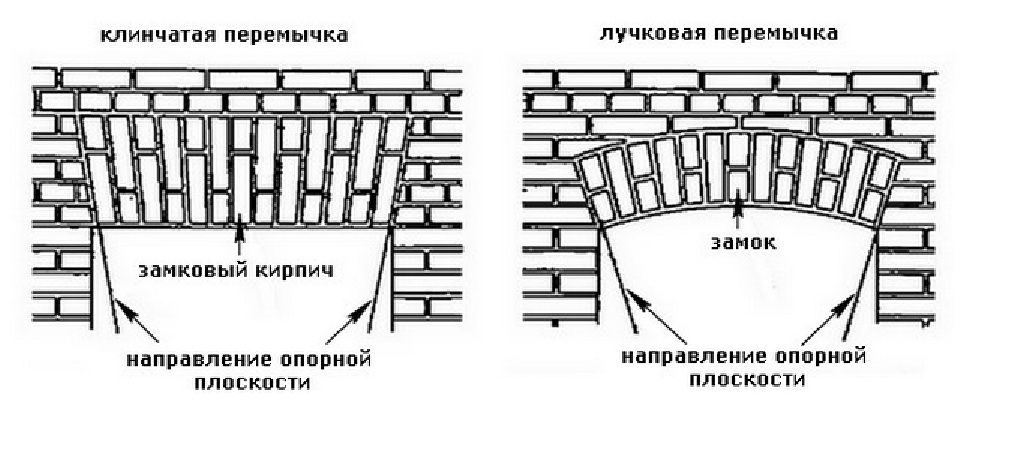

Кладка клинчатых или лучковых перегородок осуществляется таким образом, чтобы с каждой стороны от пяты к центральному замку ряд завершался центральным кирпичом, затем проверяют правильное расположение швов с помощью веревки, ее закрепляют в местах опорных частей на кирпичной стене.

Немного истории

Большей частью перемычки над проемами были арочными, так как верхний полукруглый контур окна несколько ослаблял нагрузки. Они выполнялись из крупноразмерных камней. Камни эти тщательно вытесывались, подгонялись друг к другу, такая работа требовала значительных затрат времени и сил.

Строительство зданий шло долго, малейшая неточность в установке перемычечных камней, особенно центральных, замковых, могла привести к перекосу и разрушению конструкции. Зато когда великолепное здание было построено, его жизнь исчислялась столетиями.

С появлением кирпича как строительного материала перемычки вначале по-прежнему были арочными. Но уже было проще работать, так как кирпичи одинакового размера, и при устройстве перемычки можно было делать швы разной толщины, за счет чего и достигался нужный радиус проема

Как рассчитывается размер проема?

Размер проема и опирание перемычек рассчитывается в индивидуальном порядке в зависимости от вида используемых для строительства здания материалов, которые могут выдержать лишь определенную нагрузку. Необходимо учитывать:

  1. Вес деталей перемычки, а также собранной целиком конструкции в целом.
  2. Вес будущей стены, возводимой над оконной выемкой.
  3. Как именно будет распределяться вес стенной поверхности над проемом (в случае, если производится летняя кладка, то достаточно использовать в расчетах вес 1/3 верхней части стены; если же зимняя – то приходится учитывать нагрузку, оказываемую всей стеной).
  4. Нагрузку, оказываемую плитами перекрытия, а также балками.

Также существуют следующие формулы для измерения основных параметров будущей перемычки:

  • величина нагрузки = удельный вес используемого материала * значение ширины проема * значение толщины кладки в проеме * высоту стены над перемычкой;
  • прочность = сопротивление основного материала * сопротивление отдельно взятой детали * коэффициент 1,12.

Желательно воспользоваться помощью профессионалов для определения правильного размера проемов, чтобы в процессе будущего строительства не случилось непредвиденных ситуаций вроде обрушения материалов.

Варианты кладки перемычек из кирпича

Очень важной частью кирпичных стен являются перемычки – это места перекрытий в проемах окон, дверей и внутренних переходов. Они необходимы для того, чтобы вес потолочных перекрытий, а также кровли и верхушечной части стен перераспределялся на сами стеновые конструкции или простенки

Довольно часто перемычки изготавливаются из армированного бетона. Однако, для строений со стенами и кровлей, выполненными из легковесных материалов, а также с шириной проема менее двух метров, вполне допустимо возведение перемычки из строительного кирпича. В таких случаях, кирпичная перемычка является не только конструкционной деталью стенового перекрытия, но и выполняет декоративную функцию, придавая зданию в целом определенную «изюминку».

Для выкладки перемычки из кирпича своими руками понадобятся те же инструменты, что и для кладки основных стен, а именно: — совковая лопата с длинным деревянным черенком необходима для замешивания бетонного раствора; — строительные мастерки с деревянной или пластиковой рукояткой для бетонных и каменных работ; — кованый молоток–кирка желательно с фибергласовой рукояткой для разрушения старых и неудачных кирпичных кладок и раскалывания декоративных камней; — шовник-расшивка из подручных средств (даже из старого ножа или толстой алюминиевой проволоки) для обработки швов; — 4-5 штук 200-граммовых отцентрированных отвеса с усиками из тонкой лески, горизонтальные уровни с дюралюминиевой станиной, рулетки с насеченными делениями, а также водяные уровни для контроля за ровностью поверхности кладки; — электрические замешивающие приборы для изготовления бетонной смеси при большой площади планируемой кирпичной кладки.

Выложить стеновую перемычку из кирпича можно несколькими различными способами, каждый из которых имеет свои преимущества и недостатки.

1. Рядовой тип. Такие перемычки по сути являются верхней завершающей частью стеновых конструкций. Их возводят из обычных кирпичей, которые использовались для кладки стен. Размеры рядового перекрытия составляют, как правило, шесть-семь горизонтальных рядов кирпича в высоту. В длину же такая кладка делается на пол-метра шире проёма. Кирпичный сортовой материал кладется на предварительно установленную опалубку из деревянных досок. Для укрепления конструкции применяют армирование стальными лентами или железные пруты диаметром 0,4-0,6 сантиметра. Количество необходимых армировочных материалов определяется количеством кирпичей в ряду – на каждый полу-ряд используется 1 прут. Все швы между рядами необходимо залить бетонным раствором, при чем он должен быть качественнее того, что использовался для кладки стен.

Кирпичная кладка рядовых перемычек

Под перемычкой понимают ту часть стены, которая перекрывает дверной или оконный проем. В случае, когда действующая на стену сила тяжести от перекрытий приложена непосредственно над проемом, необходимо установка несущей сборной железобетонной перемычки. При отсутствии указанной нагрузки:

  • проемы шириной до 2 м перекрывают железобетонными несущими или рядовыми кирпичными перемычками, выполненными кладкой на растворах с повышенными показателями прочности с установленными стержнями арматуры;
  • взамен рядовых в некоторых случая выкладывают клинчатые перемычки, одновременно служащие архитектурными деталями фасада;
  • пролеты длиной до 3,5-4 м часто перекрывают арочными перемычками. При устройстве перекрытий арочного типа в зданиях, их называют сводами.

Перемычки работают как на сжатие, так и на изгиб, поэтому все поперечные и продольные швы кладки заполняют раствором. Слабое заполнение вертикальных швов приводит к тому, что под действием нагрузок вначале сдвигаются отдельные кирпичи, затем разрушается кладка.

Как выполнить рядовые перемычки из кирпича.

Для кладки используют отборный целый кирпич, строго следят за горизонтальностью рядов, а также правил перевязки кирпичной кладки. Размеры рядовой перемычки: высота – 4-6 рядов кладки, длина – ширина проема плюс 50 см. Марка раствора для кладки – не ниже 25. Кладку ведут с использованием опалубки из досок толщиной 40-50 мм.

По опалубке расстилают раствор слоем 2-3 см. В раствор помещают стержни арматуры под нижний ряд кирпичей рядовой перемычки:

  • диаметр стержней арматуры – не менее 6 мм;
  • количество — зависит от расчетных нагрузок, обычно 1 стержень на каждые полкирпича толщины стены, но не менее 3 стержней на перемычку;
  • концы стержней арматуры, должны выходить за грань проема на 25 см;
  • анкеровка арматуры – крюком (арматура периодического профиля не требует анкеровки).
  • её опирают на кирпичи, которые специально для этого выпускают из кладки, а после снятия опалубки – их срубают:
  • концы опалубки вставляют в специальные борозды на откосах проема, а после снятия опалубки борозды закладывают;
  • при ширине проема более 1,5 м под опалубку в центре подставляют стойку или опирают опалубку на поставленные на ребро доски (деревянные кружала).

Помимо дощатой опалубки также используют инвентарные трубчатые опоры-кружала конструкции Огаркова: 2 обрезка трубы d 48 мм вставляют в третий отрезок трубы d 60 мм, концы меньшего диаметра вставляют в борозды на проеме. На проем ставят по 2 кружала. Такие кружала можно использовать в случаях, когда в проемы уже вставлены дверные или оконные блоки. При использовании иных типов кружал установка блоков возможна только после снятия опалубки рядовой перемычки. Срок распалубки — 5-24 суток (зависит от температуры воздуха и марки раствора).

Заключение

Выбирая из чего делать перемычки – из газобетона, железобетона, стальных уголков или прутьев – обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажного и чердачного перекрытия, крыши, самих стен;
  • стоимость материала;
  • сроки строительства.

И запомните, что при неправильном усилении проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение техники изготовления перемычек, позволят построить прочный дом без каких-либо последствий, которые могут вскрыться в будущем.

Перемычка газобетонная Ytong 1500*115*124 ммСКИДКА 10% от цены! Армированная газобетонная перемычка YTONG плотностью D600, шириной 115…

От 1648 руб/штПодробнее

Перемычка 1-ой Категории для ненесущих стен PORITEP БПА D600 1200/100/250 (900)Армированная газобетонная перемычка Poritep плотностью D600, шириной 100 мм, длиной 1200 м…

От 493 руб/штПодробнее

U-образный блок Ytong D500 500*250*200Блок газобетонный для малоэтажного строительства YTONG, U-образный, плотностью D500, ширин…

От 600 руб/штПодробнее

U-образный блок CUBI D500 500*250*375Блок газобетонный для малоэтажного строительства ЕЗСМ, U-образный, плотностью D500, ширино…

От 450 руб/штПодробнее

U-образный блок Bonolit г. Малоярославец D500 500*200*250Блок газобетонный для малоэтажного строительства Bonolit, U-образный, плотностью D500, шир…

От 450 руб/штПодробнее

Краткий вывод

Когда ставим дополнительные окна с целью улучшения циркуляции воздуха или в качестве нового источника света, не стоит забывать об осторожности. Оконный участок оформляют во время строительства дома

Разрешается делать отверстия в готовой стене. Проем можно обложить кирпичом разными способами

Важно правильно укреплять конструкцию, не нарушая баланс распределения нагрузок на несущие элементы. Кроме того, процесс устройства оконных проемов не должен перечить технической безопасности

Важно, чтобы строительные работы сочетались с нормами расположенных в доме коммунальных систем.
