Реинкарнация «народной» платы tp4056 или самодельная зарядка для лития на 3а

Принцип работы BMS-контроллеров

Что являет собой балансировка?

Получилась приличная такая щель: Теперь остается спаять все в кучу.

По выше описанному принципу начинает работать балансир.

BMS защищает батарею, предотвращая её выход за пределы безопасной работы. Правда, здесь требуется повышенная точность измерений, да и сам шунт имеет большие габариты.

Статья по теме: Пуэ глубина заложения кабеля

Метки: переделка аккумулятора шуруповерта на литий

В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литий на основе этих плат или подобных

Теперь в случае перезаряда и перерязряда что для лития важно плата просто отключит нагрузку и аккумулятор останется рабочим. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов стоят два по 0. BMS может предотвратить опасный для аккумуляторной батареи процесс путем непосредственного влияния на неё или же подачи соответствующего сигнала о невозможности последующего использования аккумулятора к управляющему устройству контроллеру

BMS может предотвратить опасный для аккумуляторной батареи процесс путем непосредственного влияния на неё или же подачи соответствующего сигнала о невозможности последующего использования аккумулятора к управляющему устройству контроллеру.

Как все это хозяйство соединить: Ну и пару слов о соединении. Ячейки с наименьшим уровнем заряда станут своеобразным «cлабым местом» аккумулятора: они будут быстро поддаваться разряду, в то время, когда аккумуляторные элементы большей емкости будут проходить только частичный разрядный цикл. Но проверять двигатель не стал и заменил его на двигатель 14,4В Старый и новый двигатель!

Научно-популярный журнал

Не новые изделия стоит протестировать на емкость. Правда, здесь требуется повышенная точность измерений, да и сам шунт имеет большие габариты. Отверстия в пластике под эти гайки оставляются чуть меньше на 0.

Для этого используются специальные балансиры. Разновидности балансиров — активные и пассивные В общей сложности, активные и пассивные балансиры отличаются между собой в зависимости от принципа работы. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :- … Киса: Товар предоставлен для написания обзора магазином. Обзор BMS контроллера заряда литий-ионных аккумуляторов 18650 3.7В.

Чем измерять ёмкость аккумуляторов

В процессе эксплуатации, как мы выяснили, ёмкость литиевой батарейки постепенно уменьшается и со временем значение, указанное на корпусе, не будет соответствовать реальному положению вещей. Как определить реальную ёмкость аккумулятора в домашних условиях? Один из вариантов — использовать специальный универсальный прибор «Аймак», вмещающий интеллектуальное зарядно-разрядное устройство, тестер, вольтметр, амперметр и многое другое.

Вариант неплохой, но его не назовешь бюджетным. Прибор дорогой, а нужен он относительно редко. Гораздо проще для этих целей воспользоваться USB-тестером. Стоит он намного меньше, а точность измерения у устройства вполне приличная.

Чтобы измерить реальную ёмкость батарейки, её необходимо полностью зарядить, а затем разрядить через ту или иную нагрузку, включив между элементом и нагрузкой тестер. При этом вход прибора подключают к элементу питания, а выход — к нагрузке, в качестве которой можно использовать полуваттный резистор сопротивлением 8–16 Ом.

USB-тестер для своего питания требует напряжение величиной 5 В (на то он и USB), но отлично работает и при напряжении до 2,5 В. Так что использовать его для измерения ёмкости одной литиевой ячейки будет возможно.

Схема светодиодов для контроля разряда литиевых аккумуляторов

Актуально узнать, когда аккумулятор сядет. Разряжать литиевые батареи до 2,5 В не стоит, будут трудности с предзарядом. Резкое мигание светодиода послужит заметным аварийным сигналом.

Несложная схема с применением монитора напряжения еще и компактная. Неоспоримое достоинство – низкое потребление энергии

При севшей батарее это важно. Хорошо с задачей справится мигающий светодиод L-314

Можно купить готовый прибор –MAX9030. Схема компоновки представлена. При понижении напряжения до 3,0 В начинает вспыхивать ярко светодиод с длинным интервалом. В спящем режиме расходуется 50 наноампер (10-9), при вспышках 35 мкА.

Подключение модуля заряда TP4056 с защитой и без защиты

Подключение модулей TP4056 с защитой и без защиты к источнику питания и к аккумулятору, а также в последствии к потребителю, немного отличается. Плата заряда без защиты имеет четыре вывода, два для входного напряжения и два для подключения аккумулятора, а также разъем для подключения питания. Питание подается на IN+ и на IN-, а аккумулятор подключается к выводам BAT+ и BAT-.

У модуля TP4056 с защитой выводов больше, так как здесь аккумулятор и нагрузка подключаются на разные выводы. Питание подается на IN+ и на IN-, аккумулятор необходимо подключать к B+ и B-, а нагрузка подключается к выводам OUT+ и OUT-. При этом выводы B+ и OUT+ совмещенные.

Причины блокировки контроллером li-ion аккумулятора 18650

Главная причина – возникновение короткого замыкания из-за превышения предельно допустимого напряжения тока внутри АКБ. Микросхема разрывает электрическую цепь. Для разблокировки батареи достаточно зарядить ее.

Вторая причина – глубокий разряд аккумулятора. При глубоком некритичном разряде батарейку можно разблокировать с помощью зарядного устройства.

При разряжении до критичного состояния устройство не включится: внутренние химические процессы приводят к образованию металлических литиевых кристаллов, которые создают опасный контакт между положительным и отрицательным полюсами, приводящий к взрыву.

Для чего нужна BMS (основное назначение)

Зарядное устройство для литиевых аккумуляторов

• Защита составляющих электронакопителя от повреждений.
• Продления срока службы АКБ.
• Поддержание агрегата в таких кондициях, при которых он в максимальной степени будет выполнять все поставленные перед ним задачи.

Вообще, понятие BMS — весьма широкое, поэтому оно распространяется практически на всё оборудование, обеспечивающее корректное функционирование АКБ. Это могут быть как простенькие платы защиты либо балансировки, так и более сложные микроконтроллерные приспособления.

То, что сейчас предлагают разработчики, можно условно выделить в 4 категории:

1. Балансиры.
2. Защитные устройства (по току и напряжению).
3. Платы, обеспечивающие подзарядку — они так же относятся к BMS-устройствам.
4. Сочетания приведённых вариантов (система может включать в себя даже все варианты сразу).

Топ 5 зарядных устройств для литиевых аккумуляторов

Ну а для тех, кто не считает нужным или возможным собирать зарядку для Li-ion своими руками, мы приводим наиболее популярные приборы для зарядки цилиндрических аккумуляторов 18650.

Наиболее популярные ЗУ для литийионных элементов:

Как правильно заряжать литиевые аккумуляторы

Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная  зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.

Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.

Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.

Двухступенчатая схема зарядки батареи литиевых аккумуляторов

Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?

На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.

Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.

Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.

Как контролируют параметры зарядки

Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.

Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.

Самодельные схемы зарядки, применяемые для литиевых аккумуляторов

• LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
• MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
• LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
• MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.

Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.

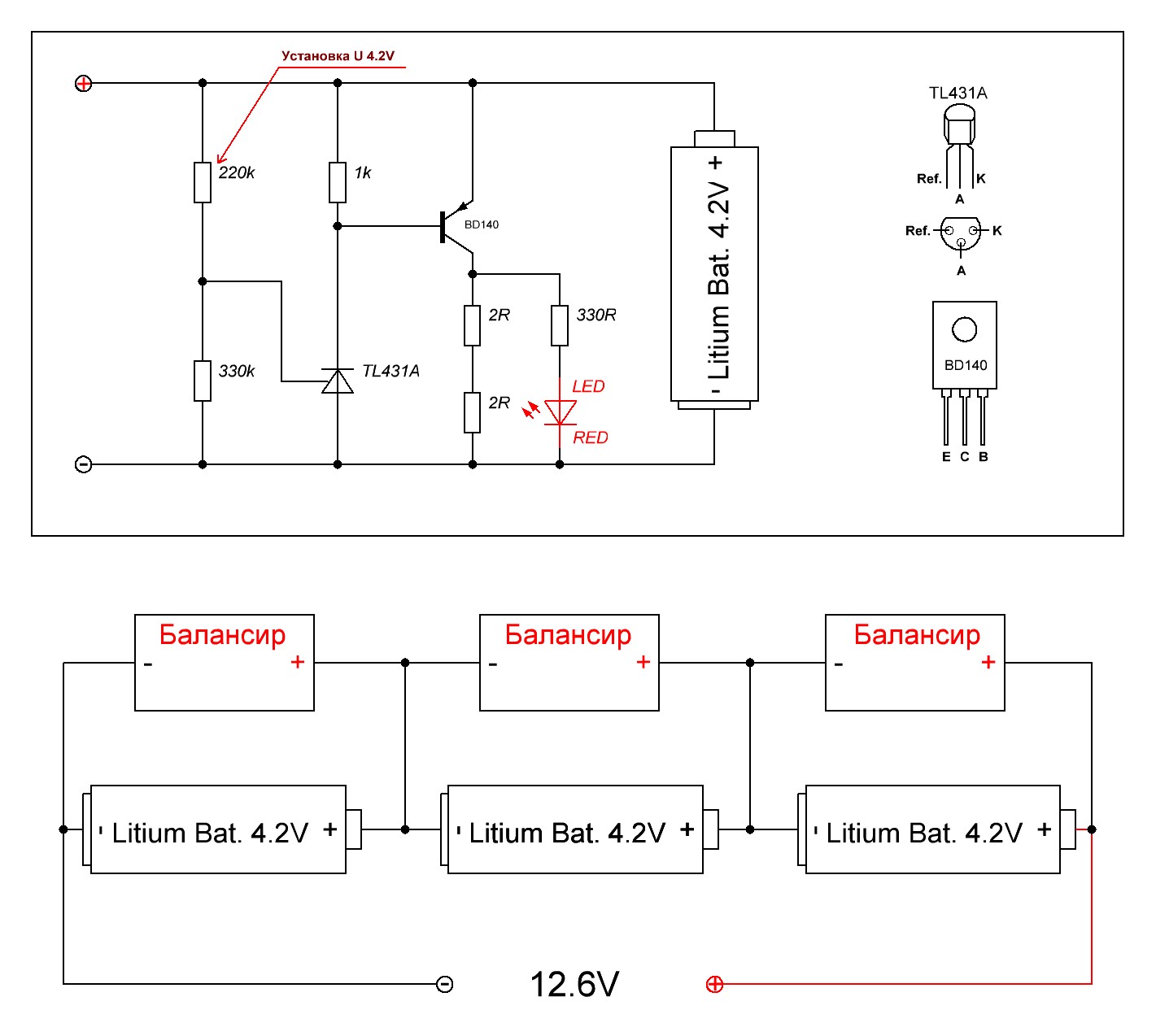

Балансировочная плата для li-ion аккумулятора 18650

Какую функцию выполняет балансир в литийных аккумуляторах? Если последовательно соединять несколько банок, их напряжение складывается в общую сумму, а емкость батареи равняется самой низкой из всех элементов.

Чтобы предотвратить перезаряд самой «ленивой» части, ее отключают от питания, что позволяет оставшимся частям продолжать заряжаться. Балансир контролирует равномерно распределяющийся заряд, поэтому его включают в цепи с последовательным соединением элементов. При параллельном соединении в балансировке нет необходимости: здесь равномерное распределение заряда. Балансировочная плата обычно входит в общий защитный корпус MBS и носит название «балансировочный шлейф».

КакиеЧто такое модуль TP4056 и чем отличается модуль с защитой от модуля без защиты

Модуль TP4056 представляет собой небольшую плату на основе контроллера TP4056, которая предназначена для заряда литиевых аккумуляторов 3.7В. Такие платы заряда литиевых аккумуляторов могут быть двух модификаций, модули TP4056 без защиты аккумулятора, и модули TP4056 с защитой аккумулятора. Иногда такие платы можно встретить с обозначением TC4056.

Модуль заряда TP4056 без защиты предназначен только для заряда литиевых аккумуляторов до номинального напряжения 4.2В. На плате заряда без защиты из микросхем имеется только контроллер TP4056. Для подключения питающего напряжения на самых первых платах устанавливался разъем Mini-USB, на последних версиях устанавливается популярный разъем Micro-USB.

Модуль заряда TP4056 с защитой может не только заряжать литиевый аккумулятор до номинального напряжения 4.2В, но и защищает его от чрезмерного переразряда, от короткого замыкания, и ограничивает максимальный ток разряда. Дополнительно на плате заряда с защитой кроме контроллера TP4056 еще установлена микросхема DW01 и мосфет S-8205A для управления нагрузкой. Микросхема DW01 не дает аккумулятору разрядиться ниже 2.5В, отключает нагрузки с помощью мосфета при КЗ и при увеличении тока разряда более 3А. Платы заряда с защитой можно встретить с разъемом Micro-USB и Type-C для подключения питающего напряжения.

Какое устройство следует использовать

Для подзарядки АКБ 18650 нужно использовать устройства с номинальным напряжением 4,2 В. Если литий-ионный накопитель планируется подключать к универсальному ЗУ, то оно должно быть оборудовано контроллером параметров и индикаторами окончания процесса.

Наиболее дешевые модели имеют 1-2 гнезда для батарей, максимальный ампераж до 1 А и номинальный вольтаж 4,2 В. Лучший вариант ЗУ для литиевых накопителей – интеллектуальное устройство, оборудованное измерителем напряжения на клеммах, функцией восстановления после глубокого разряда и защитой от превышения номинального вольтажа.

Заряд нескольких аккумуляторов платой TP4056

Заряд нескольких параллельно соединенных аккумуляторов модулем TP4056

Для различных самоделок, в которые устанавливается литиевый аккумулятор, устанавливается также модуль заряда TP4056. Как правило это один модуль для одного аккумулятора 18650. Но к такой плате заряда можно подключать неограниченное количество параллельно соединенных аккумуляторов. Неудобство будет лишь в том, что одна плата заряда может заряжать током 1 А, и большое количество аккумуляторов будет заряжаться очень долго. Таким образом можно подключать несколько параллельно соединенных аккумуляторов к плате TP4056 с защитой, и к плате TP4056 без защиты.

Заряд нескольких последовательно соединенных аккумуляторов модулем TP4056

Если с параллельным соединением аккумуляторов все понятно, то с последовательным, одни вопросы. Плата TP4056 заряжает аккумулятор до напряжения 4.2 В, а при подключении большего количества последовательно соединенных аккумуляторов напряжение будет уже значительно больше. Естественно, заряжаться они уже не будут и на плате будет всегда светиться синий светодиод, как будто аккумуляторы уже заряжены.

Чтобы заряжать последовательно соединенные литиевые аккумуляторы одной платой TP4056, их необходимо подключать параллельно. Это можно реализовать с помощью тумблера с перекидными контактами и с большим количеством выводов. Например, для трех аккумуляторов потребуется тумблер на 12 выводов, или два тумблера по 6 выводов.

Недостатком данного способа будет незащищенность аккумуляторов, они напрямую будут подключаться к нагрузке и следить за уровнем напряжения придется самостоятельно. В момент переключения тумблера все аккумуляторы соединяются параллельно. Получается, что во время заряда им не требуется балансировка.

Что такое плата защиты?

Плата защиты (или PCB — power control board) предназначена для защиты от короткого замыкания, перезаряда и переразряда литиевой батареи. Как правило в модули защиты также встроена и защита от перегрева.

В целях соблюдения техники безопасности запрещено использование литиевых аккумуляторов в бытовых приборах, если в них не встроена плата защиты. Поэтому во всех аккумуляторах от сотовых телефонов всегда есть PCB-плата. Выходные клеммы АКБ размещены прямо на плате:

В этих платах используется шестиногий контроллер заряда на специализированной микрухе (JW01, JW11, K091, G2J, G3J, S8210, S8261, NE57600 и пр. аналоги). Задачей этого контроллера является отключение батареи от нагрузки при полном разряде батареи и отключение аккумулятора от зарядки при достижении 4,25В.

Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны:

Если говорить об 18650, то они могут выпускаться как с платой защиты так и без нее. Модуль защиты располагается в районе минусовой клеммы аккумулятора.

Плата увеличивает длину аккумулятора на 2-3 мм.

Аккумуляторы без PCB-модуля обычно входят в состав батарей, комплектуемых собственными схемами защиты.

Любой аккумулятор с защитой легко превращается в аккумулятор без защиты, достаточно просто распотрошить его.

На сегодняшний день максимальная емкость аккумулятора 18650 составляет 3400 мА/ч. Аккумуляторы с защитой обязательно имеют соответствующее обозначение на корпусе («Protected»).

Не стоит путать PCB-плату с PCM-модулем (PCM — power charge module). Если первые служат только целям защиты аккумулятора, то вторые предназначены для управления процессом заряда — ограничивают ток заряда на заданном уровне, контролируют температуру и, вообще, обеспечивают весь процесс. PCM-плата — это и есть то, что мы называем контроллером заряда.

Надеюсь, теперь не осталось вопросов, как зарядить аккумулятор 18650 или любой другой литиевый? Тогда переходим к небольшой подборке готовых схемотехнических решений зарядных устройств (тех самых контроллеров заряда).

Немного о литий-ионных батареях

Особенности АКБ типа 18650:

1. Длительный срок службы. Источник питания способен выдерживать до 600 циклов разряда и заряда. Литиевые батареи обладают увеличенным сроком эксплуатации, они могут длительно сохранять емкость.
2. Компактные размеры. Высота элемента составляет 65 мм, диаметр – 18 мм. Эти числа легли в основу названия аккумулятора. При небольших размерах батарея имеет широкие возможности.
3. Наличие контроллера. Большая часть аккумуляторов старого образца отличается высокой взрывоопасностью. В корпусе батареи протекают химические реакции, скорость которых при перегреве многократно увеличивается. Возникало и механическое замыкание нескольких содержащих электролит емкостей, приводившее к возгоранию. Контроллер, встраиваемый в современные источники питания, препятствует сильному перегреву и взрыву. Это же от перезаряда.
4. Невозможность длительного хранения. Долго находившиеся в нерабочем состоянии батарейки быстро утрачивают емкость. Заряжать li-ion аккумулятор нужно регулярно. При этом соблюдают ряд правил, препятствующих выходу изделия из строя. Нужно правильно рассчитывать ток заряда и ограничивать напряжение. Нарушение правил приводит к снижению срока службы.

Измерение характеристик модуля

Мерить мы будем следующее:

1. Процесс зарядки — посмотрим, как меняется ток заряда от напряжения на аккумуляторе.
2. Разрядку, а точнее умение модуля продолжительно отдавать ток в нагрузку, а так же умение отрубать аккумулятор по достижении порога разряда.

Для этих целей нам понадобится вольтметр и амперметр. Но я рожа ленивая, да и мерить вручную в наш век — мартышкин труд. Поэтому на помощь был позван микроконтроллер PIC18F4550. Он умеет общаться с компом по USB и обладает 10-битным АЦП на борту.

Амперметр и вольтметр далее изображены условно. И вольтметр и амперметр реализованы на дифференциальных усилителях. Для измерения тока использован низкоомный резистор, разность напряжений с выводов которого и снимается дифференциальным усилителем. Такому методу измерения тока недавно была посвящена отдельная статья.

С выходов диф. усилителей сигнал поступает на АЦП микроконтроллера. Шаг АЦП по напряжению составляет около 5 мВ, чего для таких измерений более чем достаточно. Чтобы максимально снизить погрешность, данные приходящие за 10 секунд усреднялись ( по 200 приходящих значений).

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Чтобы зарядить батарейку, выполняют такие действия:

1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой – черного.
2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

https://youtube.com/watch?v=2wMnrZpl3Vo

Сборку осуществляют так:

1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Recommended Posts

То, что продаётся повсеместно, условно можно разделить на четыре категории: балансиры платы, обеспечивающие заряд да, они тоже считаются устройствами BMS те или иные комбинации вышеперечисленных вариантов, вплоть до объединения всего в одно устройство Чем функциональней и разветвлённей защита — тем больше ресурс работы вашего аккумулятора. Зарядка и балансировка Зарядку я оставил родную от шуруповерта, она как раз выдает на холостом ходу около 17 вольт. Нельзя замыкать клеммы с разной полярностью как на самих аккумуляторах, так и на электродах , рекомендуется их залудить, либо произвести пайку до начала монтажа конструкции. Кстати, эти ножки очень хороши и в качестве именно ножек как ни странно : — упругие и совершенно не скользят.

Советы по эксплуатации Li-ion батарей

И в завершение несколько простых правил эксплуатации, которые помогут продлить жизнь литиево-ионным аккумуляторам.

• Пользуемся только качественными зарядными устройствами, автоматически отключающимися по окончании процесса.
• По возможности используем режим многоступенчатой зарядки.
• Не превышаем рекомендованные производителем токи зарядки и разрядки.
• Не допускаем разрядки более чем на 90 % от ёмкости аккумулятора.
• Не допускаем перегрева во время зарядки, не оставляем элементы на солнце или возле нагревательных приборов.
• Перед длительным хранением заряжаем аккумулятор до 50–60 % их ёмкости.

Вот мы и выяснили, какими бывают литийионные аккумуляторы и как их правильно заряжать. Надеемся, что благодаря данной статье наши литиевые элементы питания будут служить долго и безотказно.

Спасибо, помогло!14Не помогло1

Сейчас читают:

Как правильно заряжать никель металлогидридные (Ni-MH) аккумуляторы?

Что такое литий-ионный аккумулятор и как он работает?

Как правильно и сколько заряжать аккумуляторные батарейки

Как переделать шуруповерт на литий ионные аккумуляторы

Как правильно заряжать Li-ion, NiCd и NiMh аккумуляторы шуруповерта?

Как сделать простейшее зарядное устройство для Li-ion аккумуляторов 18650

Здравствуйте, уважаемые читатели и самоделкины!

Наверняка у многих из Вас имеются устройства, работающие на аккумуляторных батареях 18650. Последнее время они применяются в фонариках, игрушках, ноутбуках и прочих устройствах.

В данной статье автор YouTube канала «Sorin — DIY Electrical Nerd» расскажет Вам, как сделать одно из самых простых зарядных устройств для этого типа аккумуляторов.

Материалы , необходимые для самоделки. — Аккумуляторы 18650 Li-ion — TP4056 — контроллер заряда аккумуляторов — Отсек для батарей 18650 — Зарядное устройство для смартфона — Магнитный кабель Micro USB Type C — Провода, медная проволока, двухсторонний скотч — Припой, канифоль, текстолит, фанера, хлорное железо, наждачная бумага.

Инструменты , использованные автором. — Паяльная станция — Мультиметр, USB-тестер — Шуруповерт — «Третья рука» с подсветкой — Отвертка с набором бит — Пассатижи, кусачки, линейка, перманентный маркер. Процесс изготовления. Понятное дело, что Li-ion аккумуляторы 18650 можно купить. Однако, если Вы планируете заменить старую батарею ноутбука, то не выбрасывайте ее.

Процессами заряда и разряда этих батарей управляет специальный контроллер, который не только следит за их состоянием, но и считает циклы заряда-разряда. Он может отбраковать даже хорошую батарею. В итоге, из нее можно извлечь несколько вполне рабочих батареек.

Разбираемая автором сборка сделана по схеме 2s3p. Сначала разбирается пластиковый корпус, отделяется датчик температуры, и отпаиваются провода контроллера, ведущие к батареям.

При разделении пары элементов ячейки, сначала нужно перерезать ленту, соединяющую отрицательные контакты.

Далее батарейки разводятся в стороны, освобождая доступ к ленте, соединяющей плюсовые клеммы. Теперь ее можно перерезать без риска замыкания на корпус. Остатки ленты аккуратно удаляются пассатижами.

Контакты батарей зачищаются наждачной бумагой.

Теперь нужно отсеять неисправные батареи, проверив напряжение на них мультиметром. Оно должно быть не ниже 2.7В. У автора все батареи имеют напряжение около 4 вольт, и это даже при условии того, что они не заряжались уже несколько месяцев.

Для создания зарядного устройства потребуется несколько держателей батарей 18650 и платы контроля заряда батарей. Автор будет делать зарядник на 4 батарейки, и для каждой нужен свой контроллер TP4056.

На плате контроллера установлен резистор R3, отвечающий за ток заряда батареи. Этот резистор можно заменить, установив нужный ток. Также можно установить подстроечный резистор, и регулировать ток в зависимости от типа батареи вручную. Штатный ток заряда можно найти по модели используемого Li-ion аккумулятора 18650 .

Схема соединений всех элементов предельно проста. Входы всех контроллеров соединяются параллельно. Так как на борту каждой платы имеется разъем microUSB, то можно подключать зарядное устройство от смартфона к любому из них.

Теперь нужно зачистить медное покрытие, обезжирить его, и нарисовать дорожки при помощи лака для ногтей или перманентного маркера. Конечно, при наличии лазерного принтера, можно распечатать схему, и перенести ее на плату при помощи утюга.

Травление платы выполняется классическим способом — в водном растворе хлорного железа. На это уйдет не очень много времени.

Проволока фиксируется в «третьей руке», и ее конец припаивается к плате.

И да, ни в коем случае не включайте такие устройства на ковре или других горючих материалах, как это делает автор! Сначала он разрядил аккумулятор до напряжения 2,8В.

Подключив USB-тестер, автор замеряет ток заряда одного аккумулятора.

По завершению зарядки отдельной батареи, на соответствующем контроллере загорается синий светодиод. Чтобы одновременно заряжать все батарейки нужно использовать зарядное устройство для смартфона с током 3-4А.

Благодарю автора за рекомендации по изготовлению простого зарядного устройства для аккумуляторов 18650.

Всем хорошего настроения, крепкого здоровья, и интересных идей! Подписывайтесь на телеграм-канал

сайта, чтобы не пропустить новые статьи.

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

TP4056 схема подключения с нагрузкой

Модуль tp4056 подключение к аккумулятору 18650 На картинке выше, продемонстрировано использование модуля зарядки при подключении к нагрузке с одним аккумулятором 18650

Обратите внимание, что при отсутствии внешнего источника питания, подключенного к USB-порту или контактам IN, на пины OUT начнет поступать питание от аккумулятора. На выходе будет напряжение 3,7 Вольт, но это можно исправить, используя повышающий преобразователь

TP4056 подключение аккумуляторов 18650

Повер банк на модуле зарядки TP4056 На схеме выше показано, как сделать с помощью модуля зарядки источник бесперебойного питания для микроконтроллера Arduino Uno или power bank. Но для этого следует подключить к модулю TP4056 несколько аккумуляторов, чтобы увеличить емкость батареи и более длительное время работы устройства. Также потребуется любой модуль, повышающий постоянное напряжение до 5 Вольт.

TP4056 схема подключения к Ардуино плате

Как мы уже говорили, данную схему повер банка можно использовать в качестве источника бесперебойного питания для Arduino Nano или Uno. Для этого к повышающему модулю следует подключить USB шнур. Черный провод USB кабеля припаивается к контакту модуля VOUT-, а красный провод к VOUT+. В качестве питания для модуля зарядки можно использовать солнечные панели или блок питания.

Полезные рекомендации при эксплуатации аккумуляторов 18650

Чтобы сохранить емкость АКБ и продлить срок их эксплуатации, нужно следовать нескольким советам:

• правильно выбирать режим работы ЗУ, при отсутствии контроллера регулировать параметры автоматически;
• избегать глубокого разряда, подключать аккумулятор при снижении заряда до 70-80%;
• при расчете длительности восстановления учитывать не только количество ампер-часов, но и разницу вольтажа при зарядке в заводских и домашних условиях, которая влияет на ваттную емкость;
• не пытаться увеличить емкость АКБ циклами разряд-заряд;
• не допускать перегрева накопителя, не оставлять его под прямыми солнечными лучами;
• эксплуатировать батарею при температуре +10…+25°С, для использования при низких температурах утеплить корпус;
• не допускать ударов по телу АКБ, воздействия сильного трения и вибрации, при транспортировке укладывать аккумуляторы на толстую мягкую подложку;
• хранить литий-ионные накопители с 50-60% заряда и при температуре около 0°С.

Join the conversation

Последовательное и параллельное соединение аккумуляторов

Остальные ячейки, обозначенные зеленым цветом в момент остановки процесса заряда сохраняют текущий уровень емкости, а в момент его возобновления продолжают заряжаться. Вот такой аккумулятор мы сегодня собрали и разобрались как его можно зарядить.

Что являет собой BMS?

Зеленая плата с индикаторами показывала только наличие питания, об окончании зарядки никогда не индицировала — пока оставил ее для той цели, но собираюсь выкинуть ее и воткнуть туда АмперВольтметр куплен, но нет времени ковыряться! Для управления процессом заряда и балансировки был последовательно включен ключ, открытие и закрытие которого осуществлялось по команде, поступающей от BMS. Полный размер Аккум установленный на зарядной базе и подключена балансировка Старый черный аккум, когда окончательно сел, был переделан в адаптер с кабелем и крокодилами для присоединения к автомобильному аккумулятору — поэтому я сначала посчитал что, если двигатель выдержал напряжение 14,2В от заведенного автомобиля, то должен выдержать и 16В — типа всё-равно эти 16 просядут до и будет нормуль! Нагрузкой является сопротивление 1 Ом. Напряжение на каждой из ячеек, объединенных в литий-железо-фосфатную батарею, должно находиться в определенных пределах и быть равным между собой.

При последовательном же соединении равномерного распредения заряда между ячейками не происходит, в результате чего одни элементы остаются недозаряженными, а другие перезаряжаются. КЗ такой батареи, даже разряженной, может привести к большим неприятностям. Продолжение сборки аккумулятора (подключение BMS)

Схемы балансиров для литиевых аккумуляторов

В чем заключается балансировка при сборке батареи последовательно? Когда соединение банок идет противоположными полюсами, напряжение суммируется. Ток протекает одинаковый. По разным причинам разница в емкости может немного отличаться. Но если не поставить преграду, самая малая банка переполнится, то есть перезарядится. Это плохо. При работе ток отбирается в равных количествах. Банка, у которой емкость немного ниже, разрядится настолько, что может выйти из строя, пока другие элементы сборки отдают энергию до нормы.

Балансир представляет схему, которая создает препятствия для прохождения тока в заряженную батарею, направляя ее через дополнительные сопротивления, резисторы. Балансир включает стабилитрон TL431A и транзистор односторонней прямой проводимости BDI 40

Отличные балансиры включены в схему зарядных устройств для литиевых аккумуляторов, которыми широко пользуются. Их маркировка Turnigy Accucel-6 50W 6A и iMAX B6.

Перед вами простая и понятная схема балансировки литиевых аккумуляторов, которую можно сделать самостоятельно.

Плата защиты литиевого аккумулятора

Защитные платы для Li-ion или Li-pol аккумуляторов дополнительно защищают изделия от взрыва или воспламенения, происходящего из-за избытка газов при перезарядке. Следует учитывать, что регулярная эксплуатация недозаряженных элементов приводит к деградации катода и анода, что сокращает срок службы изделия.

Часть аккумуляторных банок оснащается платой защиты в заводских условиях. Для самодельных устройств и некоторых аккумуляторов потребуется монтаж дополнительного узла фабричного изготовления или собранного своими руками.

Схема платы балансировки литиевых аккумуляторов.

В конструкции всех литий-ионных или литий-полимерных банок предусмотрена защитная плата PCB или PCM. Устройство обеспечивает разрыв цепи при возникновении аварийной ситуации (например, короткого замыкания).

Защитный блок не оснащен регуляторами напряжения или силы тока, допускается разрядка элементов до 2,5 В и ниже (зависит от качества контроллера), что негативно влияет на рабочие характеристики аккумуляторов. Плата балансировки MBS устанавливается вместо защитного устройства, узел обеспечивает защиту от замыканий и равномерную зарядку элементов.

Похожие записи:

Добавляем в плеер функцию ambilight при помощи умных ламп xiaomi Универсальная насадка на болгарку для штробления стен Вкусная колбаса, приготовленная разными способами в домашних условиях Ароматные букеты из мыла ручной работы — нереальная красота! собираем подарки к 8 марта Лапчатка кустарниковая: посадка, уход и выращивание Народные средства от укусов комаров и мошек
