Муфельная печь своими руками. основные элементы

Особенности конструкции и принцип работы

Индукционная печь работает на основе образования в ней вихревых электрических токов. Для этого используют состоящую из витков толстого провода катушку индуктивности, к которой подводится источник переменного тока. Именно переменный ток образует постоянно меняющееся в зависимости от текущей частоты магнитное поле. Оно и провоцирует передачу этих токов помещаемому внутрь катушки веществу вместе с большим количеством тепла. Генератором при этом может выступать даже самый обычный сварочный инвертор.

Разделяют два вида индукционных печей:

1. С магнитопроводом, особенностью которой является расположение индуктора внутри объёма металла, поддающегося плавке.
2. Без магнитопровода — когда индуктор находится снаружи.

Конструкция с наличием магнитопровода используется, например, в канальных печах. В них используется неразомкнутый металлический (чаще всего — стальной) магнитопровод, внутри которого находятся тигель для плавки и индуктор, образовывающие первичную цепь обмотки. В качестве материала для тигля можно использовать графит, жаропрочную глину или любой другой непроводящий ток материал, обладающий подходящей термостойкостью. В нём размещают металл, который требуется расплавить. Это, как правило, всяческие сплавы цветных металлов, дюралюминий и чугун.

Генератор такой печи должен обеспечивать частоту переменного тока в пределах 400 герц. Возможны и варианты использования вместо генератора обычную электрическую сеть и питать печь с помощью тока с частотой в 50 герц, но в этом случае температура разогрева будет ниже и для более тугоплавких сплавов такая установка не подойдёт.

Тигельные же печи, не имеющие в своей конструкции магнитопровода, получили значительно большее распространение среди энтузиастов. Они используют токи значительно большей частоты для достижения большей плотности поля. Это связано как раз с отсутствием магнитопровода — слишком большой процент энергии поля рассеивается в пространстве. Для противодействия этому необходимо очень тонко настроить печь:

• Обеспечить равную частоту контура индукционной установки и напряжения от генератора (при использовании инвертора это сделать легче всего).
• Подобрать диаметр плавильного тигля таким образом, чтобы он был близок с длиной волны полученного излучения магнитного поля.

Таким образом можно минимизировать потери вплоть до 25% от всей мощности. Для достижения же наилучшего результата рекомендуется выставлять дважды, а то и трижды большую частоту источника переменного тока, чем резонансную. В этом случае диффузия металлов, входящих в состав сплава будет максимальной, а его качество — значительно лучше. Если повышать частоту и дальше, можно добиться эффекта выталкивания высокочастотного поля к поверхности изделия и так провести его закалку.

Электродуговая печь в глиняном горшке

Еще один вариант создания электродуговой печки своими руками – с использованием горшков. Для создания печки сначала понадобятся два горшка разного диаметра 20 см. и 5 см., в которых высверливаются отверстия одинакового диаметра на одном расстоянии. Схема дуговой печи включает в себя два углеродных электрода (от дуговой лампы), которые с противоположных сторон насквозь проходят через подготовленные проемы сквозь стенки двух горшков и встречаются в полости меньшего.

В большой горшок засыпается песок и помещается маленький горшок, на дне которого высверливается еще одно небольшое отверстие.

Углеродные электроды покрываются по всей длине огнестойкой глиной и вставляются в подготовленные проходы. Просверленные места хорошо замазывают глиной, чтобы не терялось тепло. Поверх изолированных электродов насыпают слой песка и утрамбовывают его небольшим количеством воды.

Крышку для печки можно сделать из подставки для горшка, оборудовав его ручками. К одному электроду прикручивается стеклянная трубка для регулировки работы, другой остается в фиксированном положении. Электроды латунными или медными зажимами подключаются проводами через предохранитель к сети.

Плавка свинца

Электрическая печь для плавки свинца состоит из следующих элементов:

• Круглый кожух, сделанный из нержавейки, внутри которого проложен утеплитель. Он прикреплен кронштейнами к стене.
• Снизу подводится промышленный ТЕН.
• Сверху расположен клапан поворотного типа.
• Датчик, который находится на расстоянии 3 см от дна.
• Сбоку расположен температурный регулятор.

Устанавливая регулятор на определенную температуру, прогреваем прибор. Находящийся внутри свинец плавится. В конце плавки, под низ подводится форма и открывается клапан. Расплавленный свинец заполняет внутреннее пространство формы.

Вакуумная плавильная установка

Для производства плавки и литья подходит вакуумный прибор индукционного типа, состоящий из камеры, индукционной печи и литейной формы. К положительным качествам устройства относится возможность получения высококачественной продукции при минимальных затратах на производство. Принцип действия вакуумной печи основан на усовершенствованной технологии плавки металлов с повышенной дегазацией, возможностью дозаргузки установки, регулировки температурного режима, изменения химического состава и раскисления материала в рабочем процессе.

Технологический процесс позволяет получать сплавы высокой чистоты, сокращать время нагрева и плавки, использовать любую форму сырья. Приборы вакуумного типа могут работать от переменной сети, конечным продуктом является сплав с пониженным процентом водорода и азота, чистота материала получается за счет откачки воздуха из плавильной камеры и очистки металла от летучих компонентов, присутствующих в шихте.

Процесс плавки

Когда золотой лом тщательно перебран и измельчен, можно начинать его плавить. Для этого в тигель засыпается флюс. Затем туда же следует поместить золото. Если кусочки имеют различные диаметры, то в тигель сначала кладут те, что покрупнее. Лом поменьше удобнее будет добавлять в ходе плавки. Затем включается печь с расположенным в ней тиглем. Следует дождаться, пока лом не расплавится полностью. Лишь после этого его можно разливать по формам. После того как драгоценный металл будет разлит, приступают к его закалке при помощи спирта или воды. Если процедура плавки производится не в специальной печи, а посредством самодельной горелки, то процесс выглядит иначе. Тигель также следует обработать флюсом. Оптимальным вариантом для этой цели станет бура. Далее внутрь кладут золотой лом. Туда же заливается спирт и поджигается. Следует дождаться, чтобы спирт выгорит полностью. Затем тигель ставится на кирпичи и разжигается бензиновая горелка. В центральной части пламя должно иметь синий цвет, а по краям – желтый. Приступают к плавлению драгоценного металла. По окончании процедуры расплавленный лом разливается в формы и закаляется.

Виды тиглей

Тигельная печь – это емкость, выполненная из огнеупорного материала в которой, нагревая до определенной температуры, плавят металл. Основные материалы, из которых изготавливаются тигли:

• керамика;
• графит;
• чугун.

Используются тигельные печи как на заводах, где изготавливаются больше металлические изделия, так и на малых предприятиях, например, для изготовления ювелирных изделий.

Керамические печи – это оптимальный вариант. При плавке металлов в керамическом тигле в самом веществе не происходят никакие изменения. Поэтому в таких тиглях без проблем можно плавить даже неблагородные металлы или сплавы из кобальта, хрома или палладия.

Графитовые тигли. Такие печи отличаются долгим сроком эксплуатации и высокой сопротивляемостью перед окислением, что делает их универсальными для плавления любых металлов и особенно сплавов на основе цинка и латуни. Кроме того их часто используют в индукционных печах. Графитовые тигли могут выдержать очень высокие температуры, например, восемьсот градусов для плавления алюминия.

Чугунные тигли, пожалуй, худшие из трех перечисленных. У них высокая реактивность, быстрое окисление и взаимодействие с другими металлами, а также чугун плохо сопротивляется высокой температуре. По этим причинам чугунные тигли очень редко встречаются, но они недорогие и вполне доступные.

В этой статье будут рассмотрены способы изготовления трех видов самодельных тиглей.

Тигельные печи

Процесс изготовления самодельной плавильной печи

Можно изготовить плавильную печь своими руками. Ее размеры составят 100х65х50 мм. В такой конструкции можно расплавить 70-80 г серебра или другого металла. Такие возможности для самодельного плавильного устройства являются очень хорошими.

Материалы и инструменты:

• щетки от электрического мотора высокой мощности;
• графит;
• электродные стержни, используемые в дугоплавильных печах;
• провод из меди;
• гвозди;
• слюда;
• цементная плитка;
• кирпич;
• металлический поддон;
• углеграфитовый порошок;
• тонкопроводящий провод;
• трансформатор;
• напильник.

Схема плавильной печи из трансформатора.

Чтобы изготовить плавильную печь своими руками, для электродов можно применить щетки от электромотора высокой мощности. В них имеется отличный токоподводящий провод.

Если вы не сможете приобрести такие щетки, то их можно выполнить своими руками из куска графита. Можно использовать стержень-электрод, который применяется в дугоплавильных печах.

По бокам в этом стержне надо сделать 2 отверстия, имеющие диаметр 5 мм, затем для придания прочности аккуратно забить туда гвоздь, подходящий по размеру. Для улучшения контакта с графитовым порошком при помощи напильника надо выполнить сетчатую насечку на внутренней поверхности этих электродов.

Для изготовления внутренней поверхности стенок печки используют слюду. Она имеет слоистую структуру и поэтому может быть использована как хороший теплоизолирующий экран.

Снаружи поверхность конструкции надо покрыть цементной или асбестовой плиткой, которая имеет толщину в 6-8 мм. После монтажа стенок их надо обвязать медной проволокой.

В качестве изолирующей подставки для устройства нужно использовать кирпич. Снизу устанавливают металлический поддон. Он должен быть эмалированным и иметь по бокам бортики.

Затем надо изготовить углеграфитовый порошок. Его можно приготовить из ненужных стержней. Работу лучше выполнять напильником или ножовкой по металлу.

Схема муфельной печи для плавления.

При использовании печки графитовый порошок постепенно выгорает, поэтому его нужно иногда досыпать.

Для работы устройства используют понижающий трансформатор с напряжением в 25 В.

При этом сетевая обмотка трансформатора должна иметь 620 витков медного провода, который имеет диаметр 1 мм. В свою очередь, понижающая обмотка должна иметь 70 витков медного провода. Этот провод должен иметь изоляцию из стекловолокна и прямоугольное сечение размерами 4,2х2,8 мм.

Процесс изготовления самодельной плавильной печи

Можно изготовить плавильную печь своими руками. Ее размеры составят 100х65х50 мм. В такой конструкции можно расплавить 70-80 г серебра или другого металла. Такие возможности для самодельного плавильного устройства являются очень хорошими.

Материалы и инструменты:

• щетки от электрического мотора высокой мощности;
• графит;
• электродные стержни, используемые в дугоплавильных печах;
• провод из меди;
• гвозди;
• слюда;
• цементная плитка;
• кирпич;
• металлический поддон;
• углеграфитовый порошок;
• тонкопроводящий провод;
• трансформатор;
• напильник.

Схема плавильной печи из трансформатора.

Чтобы изготовить плавильную печь своими руками, для электродов можно применить щетки от электромотора высокой мощности. В них имеется отличный токоподводящий провод.

Если вы не сможете приобрести такие щетки, то их можно выполнить своими руками из куска графита. Можно использовать стержень-электрод, который применяется в дугоплавильных печах.

По бокам в этом стержне надо сделать 2 отверстия, имеющие диаметр 5 мм, затем для придания прочности аккуратно забить туда гвоздь, подходящий по размеру. Для улучшения контакта с графитовым порошком при помощи напильника надо выполнить сетчатую насечку на внутренней поверхности этих электродов.

Для изготовления внутренней поверхности стенок печки используют слюду. Она имеет слоистую структуру и поэтому может быть использована как хороший теплоизолирующий экран.

Снаружи поверхность конструкции надо покрыть цементной или асбестовой плиткой, которая имеет толщину в 6-8 мм. После монтажа стенок их надо обвязать медной проволокой.

В качестве изолирующей подставки для устройства нужно использовать кирпич. Снизу устанавливают металлический поддон. Он должен быть эмалированным и иметь по бокам бортики.

Затем надо изготовить углеграфитовый порошок. Его можно приготовить из ненужных стержней. Работу лучше выполнять напильником или ножовкой по металлу.

Схема муфельной печи для плавления.

При использовании печки графитовый порошок постепенно выгорает, поэтому его нужно иногда досыпать.

Для работы устройства используют понижающий трансформатор с напряжением в 25 В.

При этом сетевая обмотка трансформатора должна иметь 620 витков медного провода, который имеет диаметр 1 мм. В свою очередь, понижающая обмотка должна иметь 70 витков медного провода. Этот провод должен иметь изоляцию из стекловолокна и прямоугольное сечение размерами 4,2х2,8 мм.

Техника безопасности

При использовании индукционной печи нужно соблюдать определенную технику безопасности. Основные рекомендации:

1. Нагреваемый металл может иметь очень высокую температуру. Попадание даже одной расплавленной капли на кожу может привести к серьезной травме. Именно поэтому при работе следует быть осторожным, использовать защитную одежду.
2. Производители промышленного оборудования в паспорте указывают довольно много различных параметров, среди которых отметим радиус воздействия электромагнитного поля. Стоит учитывать, что электроника, которая попала в этот радиус, может работать неправильно, а при длительном нахождении и вовсе выйдет из строя.
3. При выборе защитной одежды следует отдавать предпочтение варианту без металлических элементов.

При установке оборудования следует рассмотреть то, как будет проводиться погрузка шихты и извлечение расплавленного металла. Рекомендуется отводить отдельное подготовленное помещение для установки индукционной печи.

Виды индукционных печей

Рассматривая классификацию устройств, отметим, что нагрев заготовок может проходить как внутри, так и снаружи катушки. Именно поэтому выделяют два типа индукционных печей:

1. Канальная. Подобного рода устройство имеет небольшие каналы, которые расположены вокруг индуктора. Для генерации переменного магнитного поля внутри расположен сердечник.
2. Тигельная. Эта конструкция характеризуется наличием специальной емкости, которую называют тигель. Изготавливается она из тугоплавкого металла с высоким показателем температуры плавления.

Тигельные индукционные печи характеризуются относительно небольшими размерами. В большинстве случаев подобного рода устройство применяется в ювелирном деле, а также при плавке металла в домашних условиях.

Установки на транзисторах получили довольно большое распространение, так как их можно изготовить своими руками при минимальных временных и денежных затратах.

Вакуумные плавильные печи

Такой вид установок сложно назвать бытовыми, но рассмотреть их стоит из-за того, что вакуумная плавка имеет ряд технологических преимуществ по сравнению с другими видами. По своей конструкции она напоминает тигельную, с тем отличием, что сама печь находится в вакуумной камере. Это позволяет добиваться большей чистоты процесса расплавления металла, понизить его окисляемость в процессе обработки и ускорить процесс, добиваясь значительной экономии электроэнергии.

Кроме того, ограниченность и замкнутость пространства способствует избежать выделения в окружающее пространство вредных испарений плавящихся металлов и сохранять чистоту процесса их обработки. Возможность контролировать состав и процесс обработки также является одним из преимуществ печей этого вида.

Плавильная печь для алюминия

Алюминий плавится при температуре 600 градусов по Цельсию, этот факт даёт возможность провести процесс плавки в домашних условиях. С этой целью можно произвести мини плавильную печь из колёсного диска. Такую конструкцию выполнить несложно. Первым делом следует выбрать диск соответствующего размера и вкопать его в землю таким образом, чтобы он не выходил за поверхность земли. Помещаем изогнутый патрубок в отверстие, находящееся в середине диска. Снаружи, на трубу, помещаем небольшой кулер. Он будет служить нагнетателем. После этого в нашу мини плавильню можно засыпать угли и подавать воздух, постепенно увеличивая их градус. В тигле алюминиевый лом размещается среди углей. Промышленные плавильные печи — конструкции, которые потребляют большое количество электроэнергии. Установка, монтаж и подключение должны выполняться исключительно квалифицированными специалистами. Лабораторные печи используются в лабораторных условиях, они более компактные. У них малое энергопотребление, а нагрев осуществляется стремительно.

При выборе нужного типа плавильной печи следует внимательно изучить все предложения рынка. Плавильные печи цена немаловажный критерий. Поэтому, принимая решение плавильная печь купить, стоит обдумать на какой срок и для каких действий она вам необходима.

Устройство индукционной печи

Печь состоит из 3 элементов:

1. 1. Электронно-электрическая часть.
2. 2. Индуктор и тигель.
3. 3. система охаждения индуктора.

Для того чтобы собрать действующую печь для плавки металла достаточно собрать рабочую электрическую схему и систему охлаждения индуктора. Самый простой вариант плавки металла приведен в видео ниже. Плавка производится во встречном электромагнитном поле индуктора, которое взаимодействует с наводимыми электро-вихревыми токами в металле, что удерживает кусочек алюминия в пространстве индуктора.

Для того чтобы эффективно плавить металл, необходимы токи большой величины и высокой частоты порядка 400-600 Гц. Напряжение из обычной домашней розетки 220В обладает достаточными данными для плавления металлов. Необходимо только 50 Гц превратить в 400-600 Гц. Для этого подойдет любая схема для создания катушки Тесла. Мне наиболее приглянулись 2 следующих схем на лампе ГУ 80, ГУ 81(М). И запитывание лампы трансформатором МОТ от микроволновки.

Данные схемы предназначены для катушки тесла, но индукционная печь из них получается отменная, достаточно заместо вторичной катушки L2 поместить во внутреннее пространство первичной обмотки L1 кусочек железа.

Первичная катушка L1 или индуктор состоит из свернутой в 5-6 витков медной трубки, на торцах которой нарезается резьба, для подсоединения системы охлаждения. Для левитационной плавки последний виток следует сделать в обратном направлении. Конденсатор С2 на первой схеме и идентичный ему на второй задаёт частоту генератора. При значении в 1000 пикоФарад частота составляет около 400 кГц. Этот конденсатор обязательно должен быть высокочастотным керамическим и расчитанным под высокое напряжение порядка 10 кВ (КВИ-2, КВИ-3, К15У-1), другие типы не подходят! Лучше ставить К15У. Можно подсоединять конденсаторы параллельно. Также стоит учитывать мощность на которую расчитаны конденсаторы (это у них на писано на корпусе), берите с запасом. другие два конденсатора КВИ-3 и КВИ-2 греются при длительной работе. Все остальные конденсаторы берутся тоже из серии КВИ-2, КВИ-3, К15У-1, изменяются в характеристиках конденсаторов только емкость. Вот в итоге схематично, что должно получиться. В рамки обвел 3 блока.

Шаг 1: Материалы и инструменты

Оглядываясь назад, я могу сказать, что, хоть список и большой, все эти материалы достать несложно. Самой дорогой оказалась горелка. Я пытался экономить, но, честно говоря, это очень полезная покупка.

Остальные материалы для плавильни:

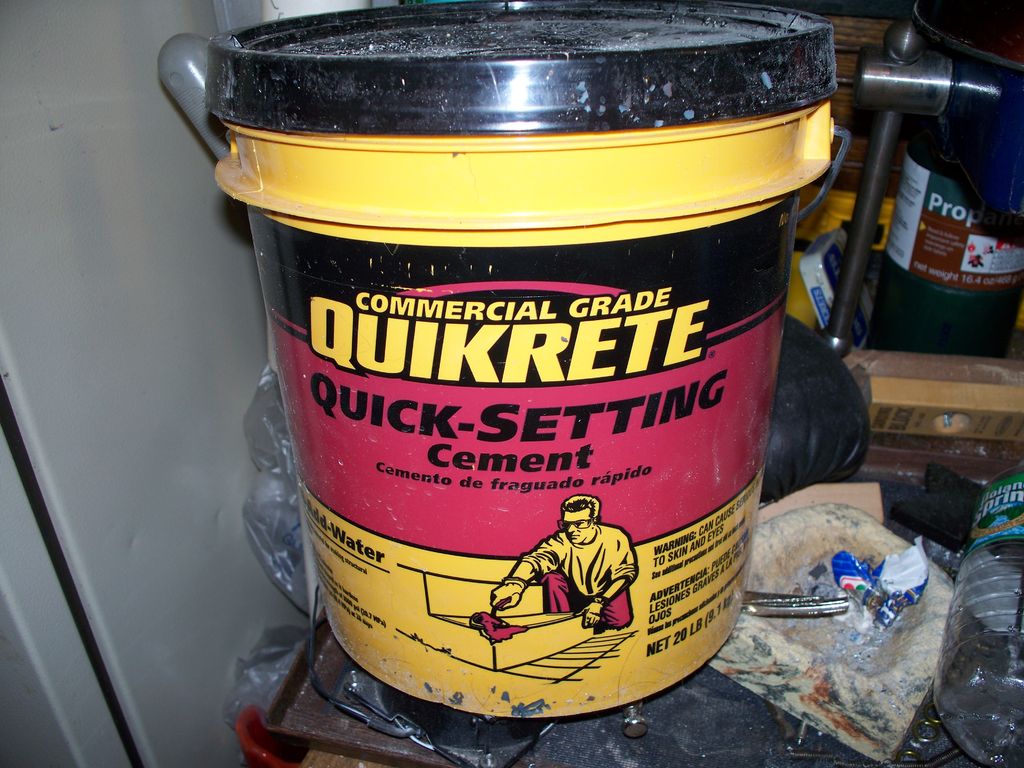

• Быстрозастывающий цементный раствор. Я взял ведерко 9 кг за 500 рублей.
• Ёмкость, в которой будем мешать раствор
• Приспособление, которым будем размешивать раствор

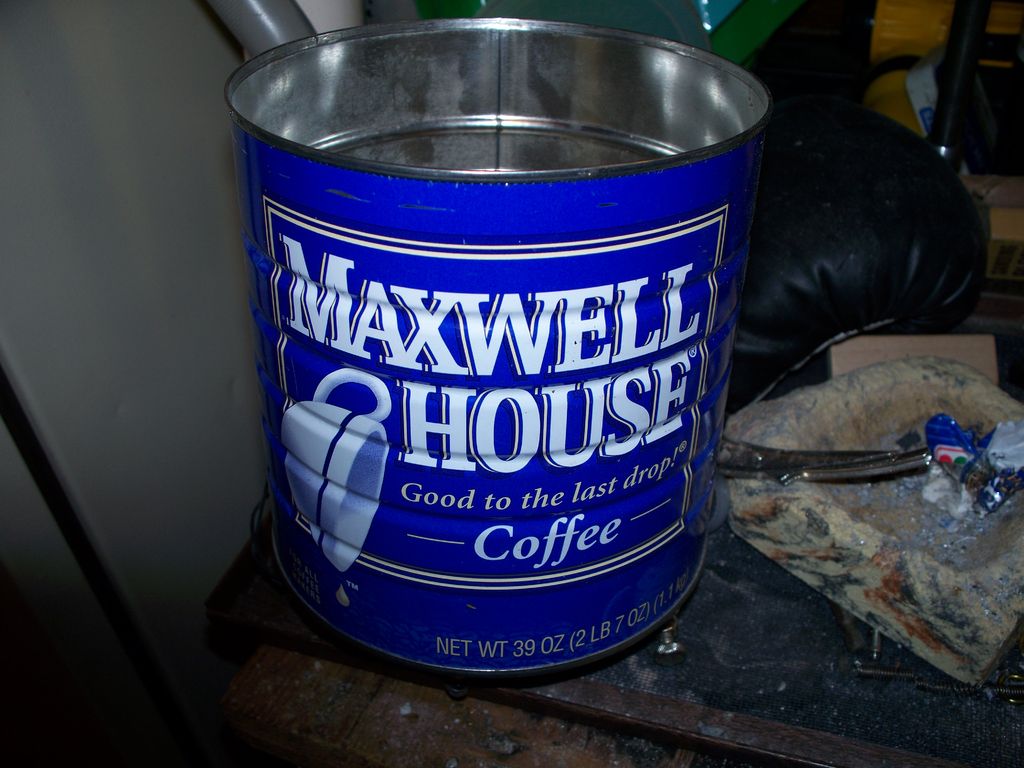

• Большая кофейная банка (15 см)
• Маленькая кофейная банка (10 см)
• Ножовка по металлу
• Дрель (или другой инструмент для изготовления отверстий в металле)

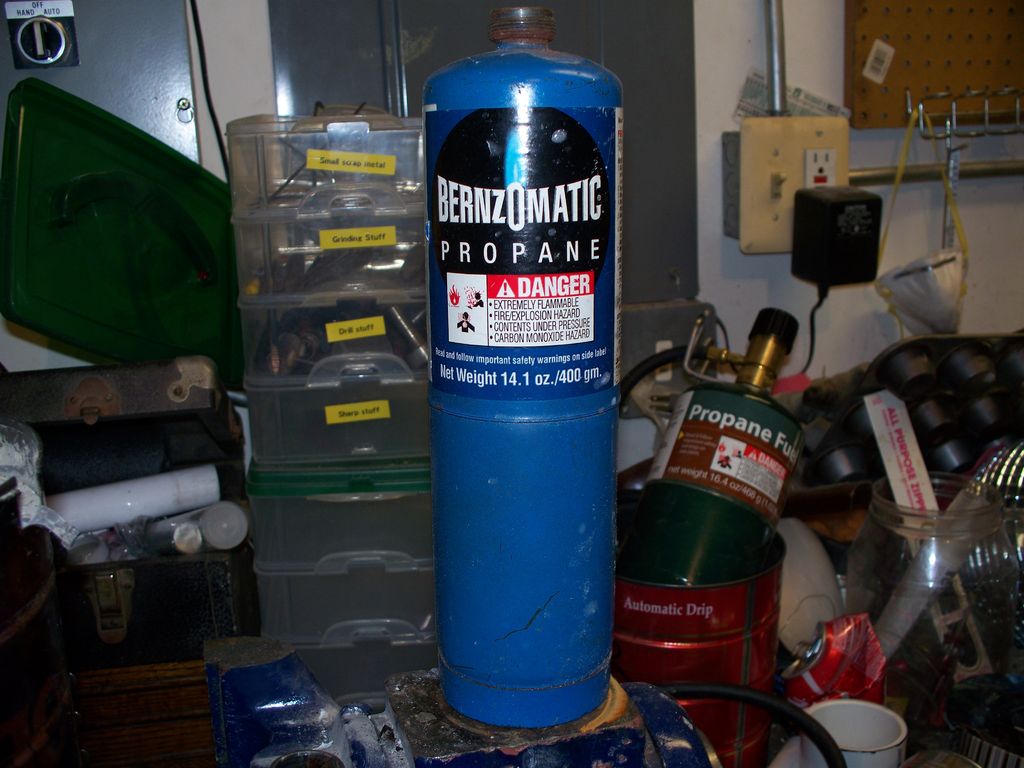

• Газовый баллон на 0.4 кг (убедитесь, что он пустой)

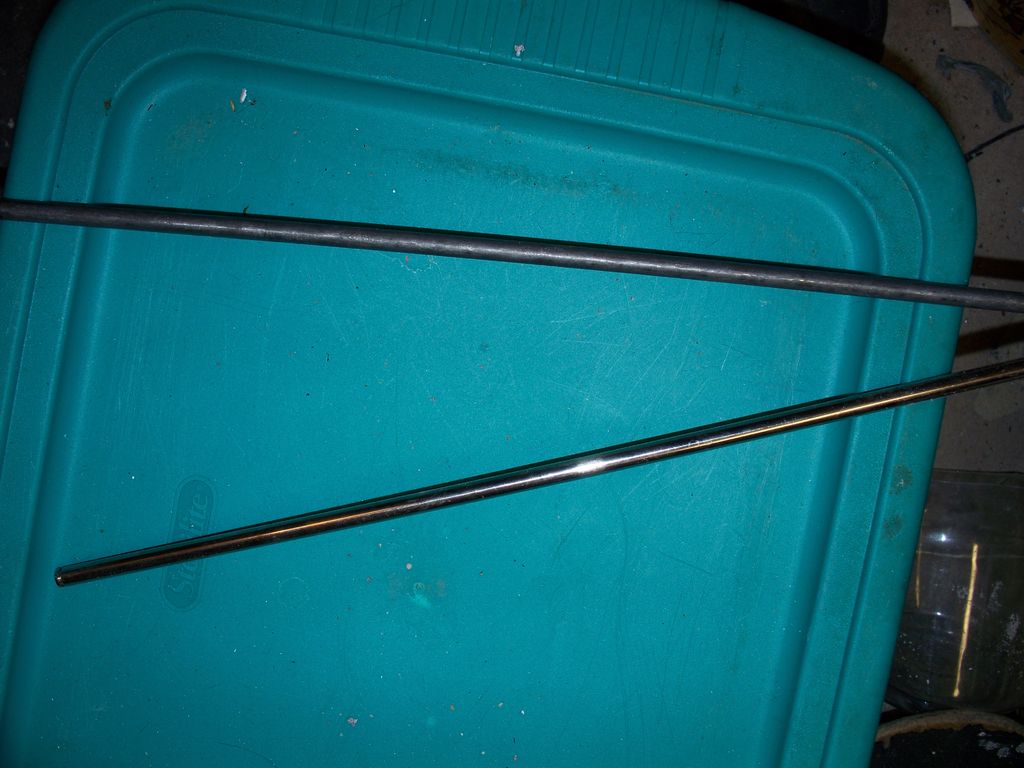

• Стальной стержень, например, из принтера, длиной около 30 сантиметров (вы можете купить стальной стержень 20 см в местном строительном магазине)
• Маркер (или любой другой инструмент для маркировки)
• Клейкая лента
• Картон

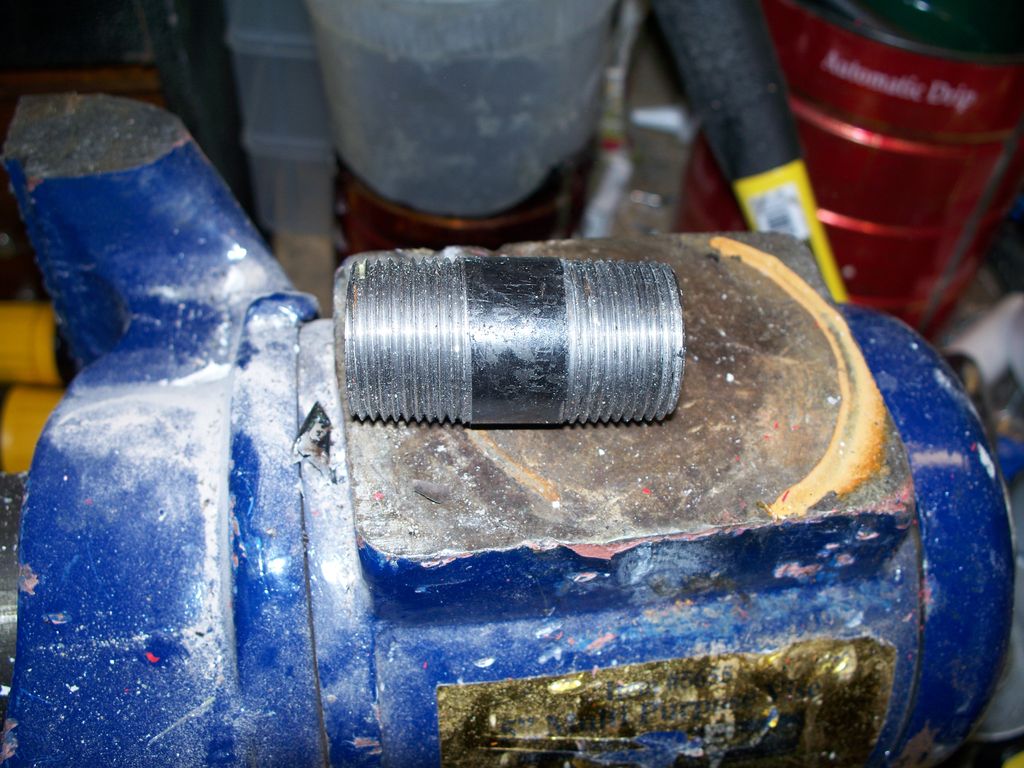

• Короткая (5-7 см) железная или стальная труба, в которую входит конец горелки. (Необязательно)

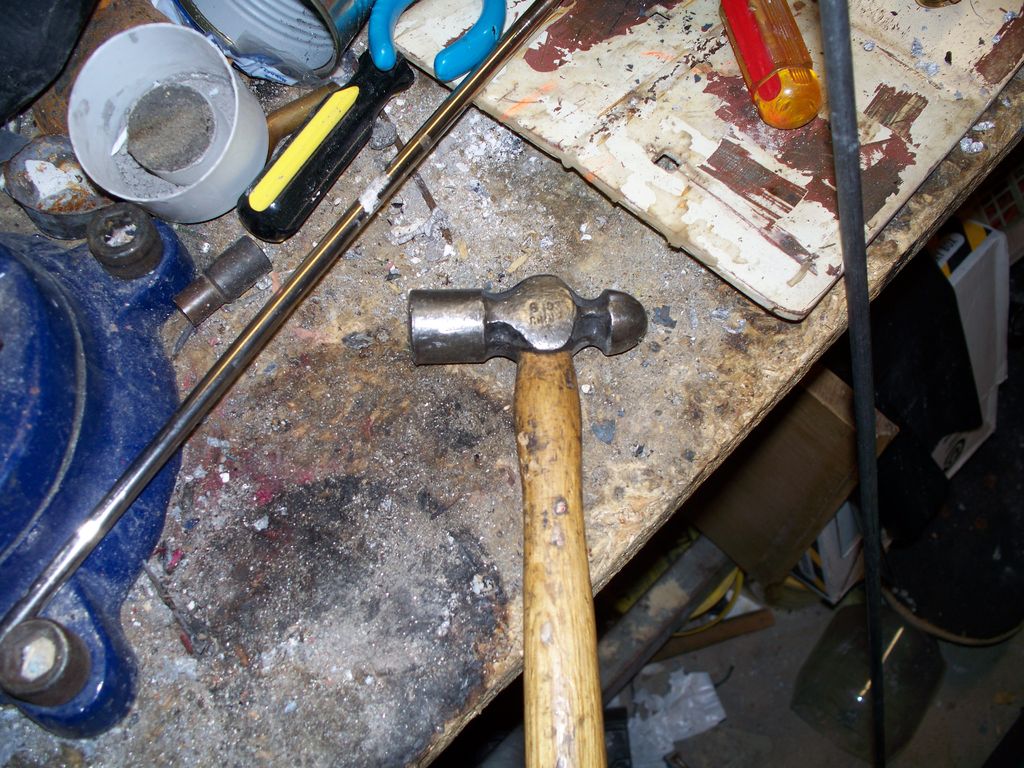

• Круглый молоток (подойдет и другой)

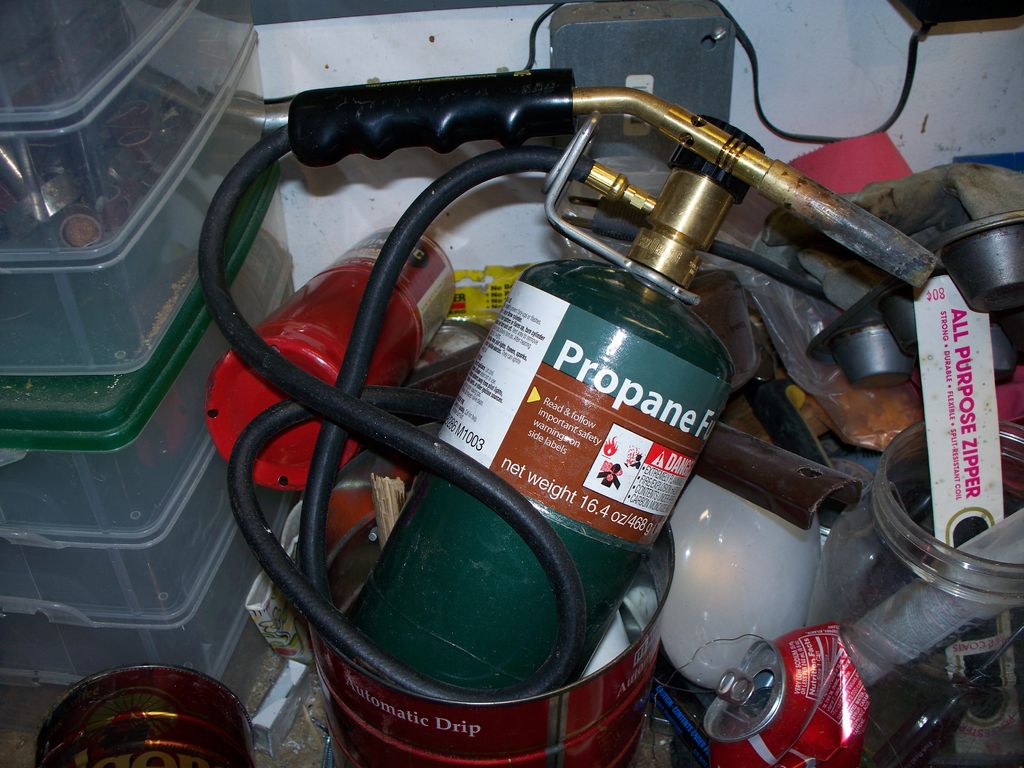

• Немного пропана (я покупаю в туристическом магазине, 250 рублей за два баллона по 450 гр)
• Печь (необязательно)

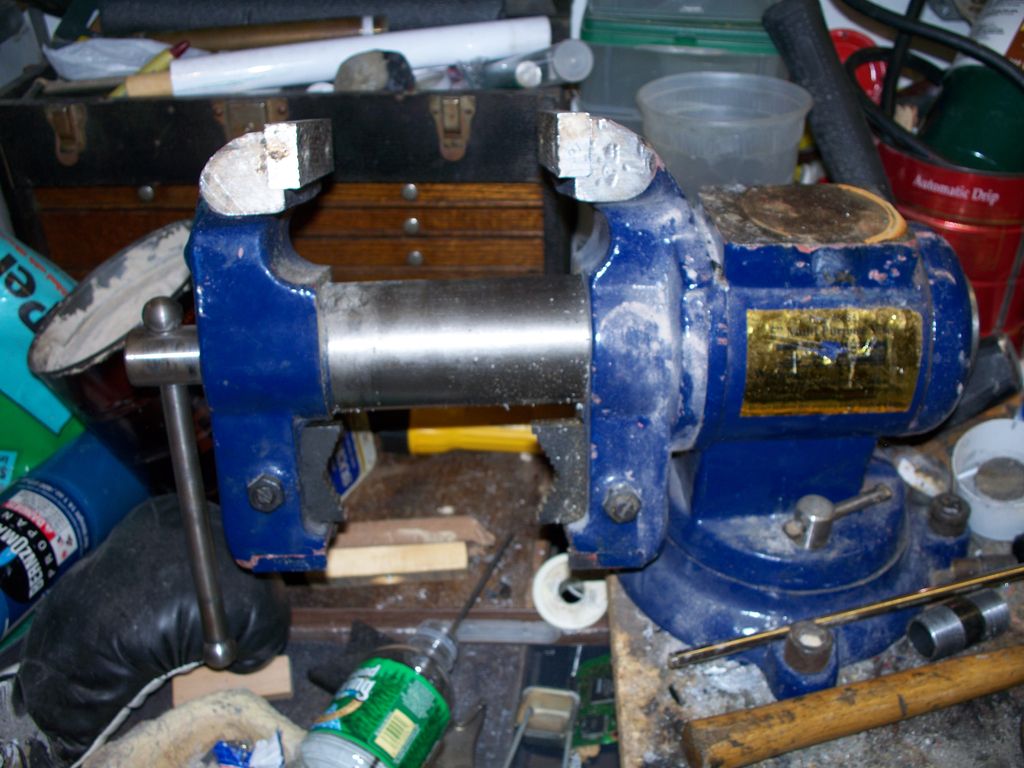

• Тиски (необязательно, однако очень пригодятся)
• Небольшая форма для выпечки (необязательно, вам просто нужно что-то, куда можно залить алюминий).
• Немного дешевой проволоки (не больше 3 мм, но достаточно прочная, чтобы выдержать небольшой вес)

Шаг 2: Делаем тигель

Итак, я взял пустой газовый баллон и зажал его в тисках. Ножовкой я обрезал его по сварному шву и срезал края. Если вы посмотрите на дно, вы увидите 4 отверстия. Используйте маркер, чтобы разметить линии на уровне с ними.

Молотком отбейте металл там, где находится линия. Таким образом появится носик. (это может быть сложно, однако, когда носик будет готов, заливка станет в разы проще).

Теперь нарисуйте линии вверх по бокам от отверстий, находящихся около носика. Отступите 6 мм сверху, отметьте линию и просверлите ее с обеих сторон. Я использовал дрель, но можно было использовать любой другой сверлильный инструмент. Убедитесь, что отверстия соответствуют размеру металлического стержня.

Наденьте пару кожаных рабочих перчаток. Теперь отметьте центр стержня. Нагрейте его над горелкой. Когда металл станет красным, согните его пополам, чтобы сделать острый угол. (см. рисунок)

Окуните металл в воду и нагрейте концы по одному. Согните их, чтобы они смотрели друг на друга. Окуните концы в воду и повторно нагрейте центральный изгиб. Отклоните его и разверните так, чтобы концы, которые вы согнули, входили в отверстия в пропановом баке.

Охладите центральный изгиб и убедитесь, что ваша новая рукоятка свободно перемещается в отверстиях. Теперь у вас есть отличный тигель.

Изготовление тигля из глины

Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.

Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.

Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.

Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.

Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.

Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы

Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность

Для этого достаточно смочить глину водой.

После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.

Изготовление индуктивного нагревателя

Рис. 2 Индукционная печь состоит из двух основных функциональных блоков: индуктора (нагревающая индукционная катушка) и генератора (источника переменного напряжения). Индуктор представляет собой оголенную медную трубку, свернутую в спираль (рис. 2).

Для изготовления своими руками печи мощностью не более 3 кВт индуктор должен быть сделан со следующими параметрами:

• диаметр трубки – 10 мм;
• диаметр спирали – 8-15 см;
• количество витков катушки – 8-10;
• расстояние межу витками – 5-7 мм;
• минимальный просвет в экране – 5 см.

Нельзя допускать соприкосновения соседних витков катушки, соблюдайте указанное расстояние. Индуктор никаким образом не должен соприкасаться с защитным экраном печи, зазор между ними должен быть не меньше указанного.

Оборудование охлаждающей системы

Промышленные агрегаты для плавления металла оснащены специальными системами охлаждения на антифризе или воде. Для оборудования этих важных установок в самодельных ТВЧ печках потребуются дополнительные затраты, из-за чего сборка может существенно ударить по кошельку. Поэтому лучше обеспечить бытовой агрегат более дешёвой системой, состоящей из вентиляторов.

Полезно знать: разновидности антифриза.

Воздушное охлаждение этими устройствами возможно при их удалённом расположении от печи. В противном случае металлическая обмотка и детали вентилятора могут послужить контуром для замыкания вихревых токов, что существенно снизит эффективность оборудования.

Инструкция по использованию плавильной печи в Valheim

Если вы уже построили плавильню и хотите переплавить руду с целью получения своих первых слитков металла, выполните такие действия:

1. Загрузите в слот для топлива уголь (выпадает с определенным шансом из сундуков). Всего можно положить 20 единиц угля;
2. С обратной стороны загрузите руду. Максимум 10 единиц;
3. Займитесь своими делами, а плавильня тем временем переплавит руду в слитки.

Готовые слитки металла упадут на землю сбоку от печи.

Что нужно для работы плавильни

Чтобы плавильня работала бесперебойно, не забывайте заправлять ее углем. Получить топливо можно несколькими способами:

• найти в сундуках в качестве случайной добычи;
• сжечь мясо на костре (превращается в уголь);
• выбить из суртлингов на Болоте;
• получить из углевыжигательной печи.

Последний вариант наиболее оптимальный, так как позволяет перерабатывать любой вид древесины в уголь (до 25 единиц за раз).

Построить этот ремесленный объект можно с помощью таких ресурсов:

• 20 камней;
• 5 ядер суртлингов.

В отличие от плавильни, готовый материал (топливо) выпадает из того же отверстия углевыжигательной печи, куда загружается сырье.

Плавка свинца

Электрическая печь для плавки свинца состоит из следующих элементов:

• Круглый кожух, сделанный из нержавейки, внутри которого проложен утеплитель. Он прикреплен кронштейнами к стене.
• Снизу подводится промышленный ТЕН.
• Сверху расположен клапан поворотного типа.
• Датчик, который находится на расстоянии 3 см от дна.
• Сбоку расположен температурный регулятор.

Устанавливая регулятор на определенную температуру, прогреваем прибор. Находящийся внутри свинец плавится. В конце плавки, под низ подводится форма и открывается клапан. Расплавленный свинец заполняет внутреннее пространство формы.
