Плавное включение ламп. Устройство для плавного включения.

Здравствуйте, дорогие читатели! В данной статье вы узнаете, как происходит плавное включение ламп, так же рассмотрим схемы подключения, места установки устройств для плавного включения ламп и многое другое.

Прошло уже много лет с момента изобретения лампы накаливания, но до сих пор это изобретение находит повсеместное применение во многих домах. Сравнивая лампу накаливания с более современными энергосберегающими лампами можно выделить одно существенное преимущество – сравнительно низкую стоимость. Именно поэтому многие выбирают для личного пользования лампы накаливания. Существует один неприятный момент – лампы накаливания очень часто выходят из строя, перегорают. Происходит это в основном в момент накала нити лампы.

Причинами выхода из строя лампы могут быть:

Исключив эти причины можно продлить ресурс использования лампы накаливания до 10 раз. Устройство плавного включения ламп позволяет значительно снизить влияние нестабильного напряжения питающей сети и защищает лампу в момент накала нити.

Сетевое напряжение, проходя через устройство плавного включения ламп, стабилизируется до необходимого значения. Исключаются как длительные изменения напряжения, так и кратковременные скачки. Благодаря этому влияние нестабильного напряжения сети на лампу значительно снижается. При использовании устройства плавного включения ламп накал нити происходит не сразу, а постепенно. Время накала может составлять от 2 до 5 секунд, в зависимости от величины подключенной нагрузки и характеристик используемого устройства.

Плавное включение ламп это ещё и своеобразный дизайнерский ход. Теперь включая освещение в темной комнате, вместо режущего глаза яркого света мы видим сначала тёплое свечение ламп, и только потом комната наполняется ярким светом. Довольно легко самостоятельно выполнить электромонтаж устройства плавного включения ламп.

Местом установки можно выбрать:

Плавное включение ламп, схема 1

Небольшие габариты устройства позволяют производить электромонтаж в любом удобном месте. Монтировать устройство плавного включения ламп необходимо в разрыв фазного провода, используя для этого специальные зажимы.

Плавное включение ламп, схема 2

Кроме ламп накаливания напряжением 220 вольт устройство плавного включения ламп может применяться с лампами накаливания, подключенными через понижающий трансформатор, а так же с галогеновыми лампами разного напряжения. При использовании ламп с понижающим трансформатором необходимо устанавливать УПВЛ (устройство плавного включения ламп) до трансформатора. При данном подключении мы защищаем от нестабильного напряжения не только лампы, но и сам трансформатор. Устройство нельзя применять с люминесцентными лампами и устанавливать после понижающего трансформатора.

Устройство для плавного включения ламп

Выбирая устройство плавного включения ламп нужно знать величину подключаемой через него нагрузки. Подсчитать количество ламп в цепи и их мощность не трудно. Для увеличения срока службы самого устройства желательно оставлять определённый запас по мощности. Допустим, если величина всех ламп в сети 800 ватт, то мощность УПВЛ должна составлять 1000 ватт.

В процессе эксплуатации устройства плавного включения ламп не требуют дополнительного обслуживания кроме проверки (и при необходимости протяжки) мест соединения. Гарантия производителей может составлять от 3 до 5 лет с момента продажи изделия. Установив устройство плавного включения, вы надолго забудете о необходимости замены ламп.

Лампа освещения для дома, разновидности и устройство.

Галогенные лампы для дома, их виды и устройство.

Почему перегорают светодиодные лампы? Что делать?

Разбираем светодиодную лампочку

Корпус ламп делают из композитного материала, который служит теплоотводом для светодиодов. Разбираются лампочки разных производителей довольно просто. Рассеиватель держится по периметру на защелках и силиконе. Поддеваем ножом и подрезаем герметик по кругу, колпак рассеивателя снимается с некоторым усилием.

Разборка светодиодной лампы

Плата с диодами может быть запрессована или прикручена винтами, контакты могут быть припаяны или съемными. С прикрученной платой всё просто, а вот с запрессованной придётся повозится. Мне обычно удается подковырнуть плату плоской отвёрткой, но каждый раз, у разных производителей это не всегда удаётся совсем без повреждений корпуса, иногда откалывается кусок пластика, который затем можно приклеить обратно, если есть необходимость.

После снятия платы со светодиодами не нужно сразу пытаться извлечь драйвер, это не получится. Будут мешать провода, идущие от цоколя лампы.

Драйвер внутри светодиодной лампы

На заводе сборка происходила в другом порядке, чем мы пытаемся разобрать. Необходимо поддеть и вытащить центральный контакт цоколя лампы, так один вывод освободится, а второй можно отпаять или отрезать от самой платы, а потом при сборке его придётся удлинить.

Управление по «минусу»

Выше переведенные схемы отлично подходят для применения в автомобиле. Однако сложность некоторых электрических схем состоит в том, что часть контактов замыкается по плюсу, а часть – по минусу (общему проводу или корпусу). Чтобы управлять приведенной схемой по минусу питания, её нужно немного доработать. Транзистор нужно заменить на p-канальный, например IRF9540N. Минусовой вывод конденсатора соединить с общей точкой трёх резисторов, а плюсовой вывод замкнуть на исток VT1. Доработанная схема будет иметь питание с обратной полярностью, а управляющий плюсовой контакт сменится на минусовой.

Недавно решил собрать схему, которая позволила бы мне любую светодиодную ленту (будь то в автомобиле или дома) плавно разжигать.

Изобретать велосипед я не стал, и решил немного поить При поиске почти на каждом сайте находил схемы, где светодиодная нагрузка сильно ограничивается возможностями схемы. Мне же хотелось, чтобы схема всего лишь плавно поднимала напряжение на выходе, чтобы диоды плавно разгорались и схема было обязательно пассивной (не требовала дополнительного питания и в режиме ожидания не потребляла бы ток) и обязательно была бы защищена стабилизатором напряжения для увеличения срока жизни моей подсветки.

А так как плат пока я травить не научился, то решил что сначала нужно освоить самые простые схемы и при монтаже использовать готовые монтажные платы, которые как и остальные компоненты схемы, можно приобрести в любом магазине радиодеталей.

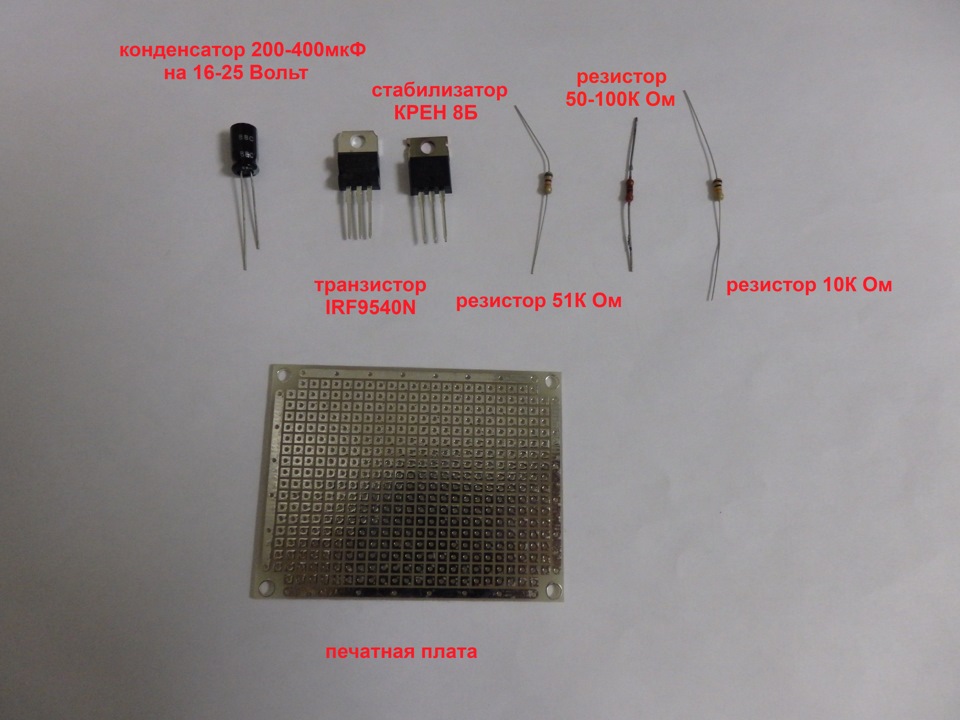

Для того что собрать схему плавного розжига светодиодов со стабилизацией мне нужно было приобрести следующие компоненты:

Вообще, готовая монтажная плат достаточно удобная альтернатива так называемому методу «ЛУТ» где с помощью программы Sprint-Layout, принтера и того же текстолита можно собрать почти любую схему. Так вот, новичкам следует всё таки сначала освоить более простой вариант, который значительно проще и что самое главное «прощает ошибки» и так же не требует наличия паяльной станции.

Немного упростив исходную схему решил её перерисовать:

В некоторых случаях от LED ламп или индикаторов требуется плавное включение и выключение. Естественно светодиод при обычной подаче питания включается мгновенно (в отличии от ламп накаливания), что требует применения в данном случае небольшой схемы управления. Она не сложная и в простейшем варианте представляет собой всего десяток радиодеталей, во главе с парочкой транзисторов.

Подключение своими руками

В первую очередь, нужно сказать, что разобрав диммер, каждый сможет понять, что его подключение не сложнее, чем обычного выключателя.

Давайте составим пошаговую инструкцию, пользуясь которой, каждый сможет получить желаемый результат:

Первый и самый важный шаг – обесточить розетку

Это мера безопасности, ведь работать необходимо с оголенными проводами, а получить удар 220в – не самое приятное.

Ослабляем винты на клеммах.

Далее подключаем 2 провода выключателя, к проводам от старого выключателя (важно не забывать и соблюдать полярность, иначе, в лучшем случае, все придется переделывать). Снимаем верхнюю рамку и устанавливаем устройство со специально отведенное место в стене

Снимаем верхнюю рамку и устанавливаем устройство со специально отведенное место в стене.

Привинчиваем винты монтажных лапок.

Крепим верхнюю рамку (коробку).

Пример пользы

При поездках зимой на короткие дистанции, особенной в сильный мороз, большое количество энергии аккумулятора тратиться на запуск двигателя. Со временем аккумулятор теряет свою емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения.

Посчитаем:

ближний свет потребляет около 100вт, 2 лампы примерно по 50вт;
приличные ДХО до 15W;
100вт – 15вт = 85W энергии будет потребляться меньше.

Например, у меня в Дастере стоит штатный ТЭН, который греет салон пока не прогрелся двигатель. Соответственно, автомобиль будет прогреваться быстрее.

Здравствуйте Сергей! Купил я себе ДХО вот такой модели с контролером ДХО В ПОВОРОТНИКИ 2 В 1 ЦОКОЛЬ 1156 BA15S СВЕТОДИОДНЫЕ и контролер такой как Вы выше показали, нужна помощь его подключения , схема есть но не доработана по моему мнению. раньше бы знал что Вы есть на сайте то с Вами посоветовался , а теперь прошу разъяснить мне как подключить контролер к ДХО Видео искал но там показывают простое подключения которое и так понятно а вот куда подлючить контролер я так понимаю он выполняет роль стабилизатора напряжения но тогда получается нужно зачистить до резистора или после ? не могу понять. Спасибо. Олег.

Контроллер подключается к лампам и питанию, тут всё просто. Спросите там где покупали, они точно знают схему подключения.

Здравствуйте, сгорел контроллер дхо osram drl 401 пришлось искать аналог , нашел похожий в китае который не приглушает свет а полностью выключает при включении габаритов , заметил странную особенность неприятное мерцание светодиодных ламп причем только на холостых оборотах , контроллер брал не самый дешевый рублей за 700 с хорошим жгутом проводов , а сегодня вечером после выключения ближнего Led лампы вообще загорелись на 10% от своей яркости не ужели второй контроллер сдох, машина Honda CR-V 2008 куда копать дальше незнаю, прошу совета

Чтобы проверить исправность блока протестируйте его отдельно, чтобы не грешить цепи в авто. Китайские блоки ДХО имеют много брака, у меня коллега пробовал разные покупать, многие сгорели.

Здравствуйте Сергей. Вместе с б/у бампером митсубиши аутлендер пришли, кустарно установленные дхо, по виду ну очень кошерные (ARL 0200 13677 NCC/ML-018SAE PY2 06). На проводе подключения висела лейба ( Never connect light without driver to 12V.) Подключил через стабилизатор КРЕН8, предварительно проверив выход-12,08В, полярность определил прозвонкой и….они сгорели нахально вспыхнув на последок. Подскажите пожалуйста, на какие грабли я наступил, может кто другой прочитает и не споткнется. С уважением николай.

Там стоял драйвер, который стабилизировал ток. А вы подключили источник напряжения. Ток получился большим, вот диоды и сгорели.

Все отлично.вопрос-по незнанию купил дхо FT-DRL-046 подключаю через генератор но от бл.управления идут еще 2 белых и 1 синий как их подключать. Точнее какой провод на ближний.у меня газ-31105 спасибо.

Лучше спросите в магазине, в котором покупали, они точно знают. или можно у производителя.

Всем привет, сегодня хочу поделиться схемой плавного включения и плавного затухания светодиодов. Данную схему можно воткнуть куда ваша душа пожелает, привожу схему как с управляющим минусом, так и с управляющим плюсом. Схема не требует каких-либо дополнительных настроек и работает сразу.

Принцип работы схемы:

Управляющий «плюс» поступает через диод 1N4148 и резистор 4,7 кОм на базу транзистора КТ503. При этом транзистор открывается, и через него и резистор 68 кОм начинает заряжаться конденсатор. Напряжение на конденсаторе плавно растет, и далее через резистор 10 кОм поступает на вход полевого транзистора IRF9540. Транзистор постепенно открывается, плавно увеличивая напряжение на выходе схемы. При снятии управляющего напряжения транзистор КТ503 закрывается. Конденсатор разряжается на вход полевого транзистора IRF9540 через резистор 51 кОм. После окончания процесса разряда конденсатора схема перестает потреблять ток и переходит в режим ожидания. Потребляемый ток в этом режиме незначителен.

Схема с управляющим минусом:

Отмечена распиновка IRF9540N

Принцип работы

Диммером называют устройство, которое не только может регулировать яркость освещения светодиодных ламп, но также эффективно экономит всю потребляемую электроэнергию, позволяя тем самым свести к минимуму свои денежные расходы.

Очень важно понимать, что не все светодиодные и люминесцентные лампы диммируются и могут функционировать с помощью диммера. Поэтому при выборе необходимого освещения следует заранее узнать, возможно ли дальнейшее использование такого механизма с той или иной лампой

Помимо прочего, область применения диммера заключена в использовании данного устройства в качестве прибора, регулирующего температуру в резисторных нагревателях, и порой его применяют в электродвигателях для контроля частоты вращения механизма. Но наибольшую популярность диммер приобрёл, выступая в роли обычного выключателя или выполняя свои функции в качестве удобного светорегулятора.

https://youtube.com/watch?v=StyLDWdXF-8

Как это работает

К VCC+ подключаем источник питания +12 вольт. К REM подключаем управляющий плюс, конкретно в автомобиле это будет плюс зажигания. С контактами LED все должно быть понятно, «+» и «-» светодиодов.

На схеме T1 транзистор BC817 — отечественный аналог КТ503. Транзистор Т2 — IRF9540.

Если вы захотите увеличить время розжига вам необходимо увеличить номинал R2, для уменьшения соответственно понизить. Для управления временем гашения аналогичную операцию необходимо проделать с резистором R3.

Чтобы минимизоровать плату использовал SMD резисторы, а для удобства применил терминальные блоки.

Платы изготовлены технологией ЛУТ. И после проделанных манипуляций получаем компактное и полезное устройство:

Помимо чисто декоративной функции, например, подсветки автосалона, применение плавного включения, или розжига, имеет основательное практическое значение для светодиодов – существенное продление срока службы. Поэтому рассмотрим, как сделать своими руками устройство для решения такой задачи, стоит ли вообще самостоятельно его мастерить или лучше купить готовое, что для этого потребуется, а также какие варианты схем при этом доступны для любительского изготовления.

Первейший вопрос, возникающий при необходимости включения в схему модуля плавного розжига светодиодов, это сделать ли его самостоятельно или купить. Естественно, легче приобрести готовый блок с заданными параметрами. Однако у такого способа решения задачи есть один серьезный минус – цена. При изготовлении своими руками себестоимость такого приспособления снизится в несколько раз. Кроме того, процесс сборки не займет много времени. К тому же, существуют проверенные варианты устройства – остается лишь обзавестись нужными компонентами и оборудованием и правильно, в соответствии с инструкцией их соединить.

https://youtube.com/watch?v=tAWxBFV7fzI

Плавное включение и выключение светодиодов

Есть случаи, когда необходимо обеспечить плавное включение светодиодов, применяемых для освещения или подсветки, а в некоторых случаях и выключение. Плавный розжиг может потребоваться по разным причинам.

Во-первых, при мгновенном включении свет сильно «бьет по глазам» и заставляет нас жмуриться и прищуриваться, выжидая, пока глаза привыкнут к новому уровню яркости. Этот эффект связан с инерционностью процесса аккомодации глаза и конечно имеет место не только при включении светодиодов, но и любых других источников света.

Просто в случае со светодиодами он усугубляется тем, что излучающая поверхность очень мала. Если говорить научным языком – источник света имеет очень большую габаритную яркость.

Во-вторых, могут преследоваться чисто эстетические цели: согласитесь плавно загорающийся или гаснущий свет – это красиво. Схема питания светодиодов должна быть усовершенствована должным образом. Рассмотрим два различных способа плавного включения и выключения светодиодов.

Задержка RC-цепью

Первое что должно прийти в голову человеку, знакомому с электротехникой – введение задержки с помощью включения в схему питания светодиодов RC-цепочки: резистора и конденсатора. Схема приведена на рис.1. При подаче напряжения на вход – напряжение на конденсаторе, по мере его заряда, будет нарастать за время приблизительно равное 5τ, где τ=RC – постоянная времени.

То есть, говоря простым языком, время включения света будет определяться произведением емкости конденсатора и сопротивления резистора. Соответственно, чем больше емкость и сопротивление, тем дольше будет происходить розжиг светодиодов. При отключении питания конденсатор будет разряжаться на светодиоды.

Время, в течение которого будет происходить плавное затухание, также будет определяться τ, но в этом случае вместо R в произведение войдет динамическое сопротивление светодиодов. К примеру, конденсатор на 2200 мкФ и резистор на 1 кОм теоретически «растянут» время включения на 2,2 секунды.

Представленная простейшая схема хорошо позволяет понять принцип действия этого метода, но для практической реализации она мало пригодна. Для получения рабочего решения усовершенствуем ее введением нескольких дополнительных элементов (рис.2).

Работает схема следующим образом: при включении питания конденсатор С1 заряжается через резистор R2, транзистор VT1, по мере изменения напряжения на затворе, уменьшает сопротивление своего канала, тем самым увеличивая ток через светодиод. Выключение питания приведет к разряду конденсатора через светодиоды и резистор R1.

Включим «мозги»…

Если схема должна обеспечить большую гибкость и функциональность, например, не меняя «железо» мы хотим получить несколько режимов работы и задавать время розжига и затухания более точно, то самое время включить в схему микроконтроллер и интегральный драйвер LED с входом управления.

Микроконтроллер способен с высокой точностью отсчитывать необходимые интервалы времени и выдавать команды на управляющий вход драйвера в виде ШИМ. Переключение режимов работы можно предусмотреть заранее и вывести для этого соответствующую кнопку. Необходимо только сформулировать – что мы хотим получить и написать соответствующую программу.

В качестве примера можно привести драйвер мощных светодиодов LDD-H, который выпускается с номинальными значениями токов от 300 до 1000 мА и имеет вход ШИМ. Схема включения конкретных драйверов обычно приводится в тех. описании производителя (data sheet).

Изготовление плат и сборка устройства для плавного розжига светодиодов

Приветствую всех начинающих электронщиков и любителей радиотехники и тех, что любит что-то поделать своими руками. В данной статье я постараюсь убить сразу двух зайцев: постараюсь вам рассказать о том, как самому сделать печатную плату отличного качества, которая ничем не будет отличаться от заводского аналога, тем самым мы с вами будем делать устройство для плавного розжига и затухания светодиодов. Данное устройство можно будет использовать в автомобиле для подключения светодиодов. Например, как в этой самоделке.

Для работы нам понадобятся:

Транзисторы – IRF9540N и КТ503;
Конденсатор на 25 V 100 пФ;
Диод выпрямительный 1N4148;
Резисторы: R1 – 4.7 кОм 0,25 Вт;
R2 – 68 кОм 0,25 Вт;
R3 – 51 кОм 0,25 Вт;
R4 – 10 кОм 0,25 Вт.

Клеммники винтовые, 2-х и 3-х контактные, 5 мм
Текстолит односторонний и FeCl3 – хлорное железо

Ход Работы.

Первым делом нам необходимо подготовить плату. Для этого отмечаем на текстолите условные границы платы. Края платы делаем чуть больше чем рисунок дорожки. После того как отметили края границ можно начать вырезать. Вырезать можно ножницами по металлу, а если их под рукой нет, то можно попробовать вырезать с помощью канцелярского ножа.

После того как вырезали плату, ее нужно отшлифовать. Для этого наждачкой с зернистостью Р800-1000 прошкуриваем под водой плату. Далее сушим и обезжириваем поверхность 646-м растворителем. После чего прикасаться к плате не рекомендуется.

Далее скачиваем программу, что находится в конце статьи, SprintLayout и с помощью ее открываем схему платы и распечатываем ее на лазерном принтере на глянцевой бумаге

Важно, чтобы при печати в настройках принтера была выставлена высокая четкость и высокое качество изображения

Затем необходимо будет утюгом подогреть подготовленную плату и приложить на нее нашу распечатку и утюгом хорошенько проутюжить плату в течение нескольких минут.

Далее дадим плате немного остыть, после чего опустим ее на несколько минут в чашку с холодной водой. Вода позволит легко отодрать глянцевую бумагу от платы. Если глянец целиком не отодрался, то можно просто скатывать потихоньку пальцами остатки бумаги.

Затем необходимо будет проверить качество дорожек, если имеются незначительные повреждения, то можно подкрасить плохие места простым маркером.

Итак, подготовительный этап завершен. Осталось протравить плату. Для этого насаживаем нашу плату на двухсторонний скотч и приклеиваем ее на небольшой кусок пенопласта и опускаем ее в раствор хлорного железа. Чтобы ускорить процесс травления можно покачивать чашку с раствором.

После того как лишняя медь стравится необходимо будет отмыть плату в воде и с помощью растворителя очистить тонер с дорожек.

Осталось просверлить дырочки. Для нашего устройства были использованы сверла диаметром в 0.6 и 0.8 мм.

Далее необходимо облудить плату. С помощью кисточки смазываем плату флюсом и паяльников лудим дорожки. На жало насаживаем больше припоя и аккуратно проводим по дорожкам.

Важно не перегревать дорожки иначе можно их повредить

Осталось собрать наше устройство. Предварительно схему с обозначениями рекомендуется распечатать на обычной бумаге и, ориентируясь по нему расположить все элементы на плате.

После того как все припаяно, надо полностью очистить плату от флюса. Для этого тщательно протрите плату тем 646 растворителем и хорошенько промойте щеткой и с мылом и высушите.

После просушки подключаем и проверяем с помощью мультиметра работоспособность сборки. Для этого подключаем «постоянный плюс » и «минус» к питанию а вместо светодиодов подключаем мультиметр и проверяем нет ли напряжения. Если есть напряжение, то значит что флюс смут не полностью.

Как видите процесс изготовления платы не очень и сложный процесс. Данный способ изготовления платы называется ЛУТом (лазерно-утюжная технология). Как было сказано выше, данная сборка может быть использована для плавного розжига светодиодов в автомобиле (плавный розжиг панели приборов: дефлекторов, спидометра, подсветки салона, подсветки ручек), или же в любых других местах, где используются светодиода и питание в 12 вольт – даже на велосипед

Всем спасибо за внимание! С удовольствием отвечу на все Ваши вопросы!

Архив с программами и схемой – С К А Ч А Т Ь

Удачи на дорогах!!!
