Лодка-плоскодонка из фанеры своими руками: чертежи, особенности сборки

Содержание

Строительство деревянной лодки своими руками

Процесс изготовления деревянной лодки можно разделить на несколько этапов, каждый из которых необходимо выполнять без погрешностей.

Борта

Для изготовления бортовой части лодки необходимо выполнить несколько шагов. На этом этапе понадобиться помощник.

Перенесите данные чертежа на подготовленные доски и выпиляйте заготовки необходимой длины и ширины. Все края необходимо обработать напильником и наждачкой, и в завершении пропитать антисептическим средством.
С одной стороны бортовых досок необходимо сделать запил, под углом 30°, снять фаску, для идеального прилегания заготовок к треугольному брусу.
К треугольному брусу приставляются и прикрепляются поочередно доски, формируя носовую часть лодки. Края всех деталей пропитываются антисептиком и смазываются клеем или смолой, если она используется в качестве клеящего состава.
Самая сложная часть придать лодке нужную форму. Эту работу выполняют вдвоем, используя паракорд. Между досками устанавливают распорки, равные ширине готовой лодки, связывают борта шнуром и постепенно утягивают конструкцию до нужных габаритов.
Прикрепляют транец (задняя кормовая часть плавающего средства). В качестве крепления используют клей, смолу и саморезы.

Днище и его фиксация

Для изготовления днища необходимо подобрать широкую массивную доску либо листовой металл. В качестве бюджетного варианта может выступить влагостойкая фанера.

Если в качестве днища выступает металл, то из него вырезается заготовка, размеры которой превышают размеры лодки на несколько сантиметров. Это необходимо для крепления днища к бортовым частям. Это самая опасная часть лодки в качестве угрозы для протечки, поэтому к месту стыковки необходимо отнестись очень ответственно.

Обильно промажьте места стыковки клеем или смолой, не забывая использовать паклю, для упрочнения соединения. Металлические края, при помощи молотка подгибаются вверх и при помощи саморезов крепятся по периметру всей лодки, с расстоянием шага 15-20 мм.

Если в качестве днища выступает древесина или фанера, работы выполняются аналогичным способом, опуская момент с подгибом краев. А заделывание стыков, с паклей и обильным смазыванием смолой или клеем остается.

Финальная обработка

На финальном этапе готовую конструкцию необходимо покрыть слоем антисептика. При помощи пакли и герметика заделать все возможные щели, чтобы исключить попадание воды внутрь судна.

Дважды необходимо нанести грунтовочный состав и окрашивают готовую лодку в несколько слоев, давая время на высыхание каждого слоя.

Заключительным этапом обработки является покрытие лодки лаком, которое выполняется в несколько слоев.

Осталось оборудовать лодку скамейками, и установить кормовые треугольники, заранее прогрунтованные и окрашенные по принципу лодки.

Виды

В зависимости от материала для изготовления плоскодонки, они бывают следующих видов:Деревянные – классически вариант данной лодки. Изготавливаются деревянные лодки самостоятельно из досок хвойных пород (ели, сосны), фанеры. Недостатком таких плавсредств является их приличный вес, из-за чего рыболовы не имеющие авто с прицепом используют такую лодку только на находящемся рядом водоеме.

Деревянная лодка должна изготавливаться из досок влажностью не более 16%, не имеющих трещин и выпадающих сучков

Пластиковые – легкие и прочные заводские лодки, имеющие цельную конструкцию, сделанную из прочного и устойчивого к ударам полипропилена, стеклопластика, пластика ABS. Сделать такую лодку самостоятельно невозможно. Цена ее, по сравнению с надувными аналогами, несколько ниже. Минусом такой лодки является ее хрупкость при низких температурах и очень сложный самостоятельный ремонт.

Пластиковые модели следует эксплуатировать только в теплое время года – в холода и при заморозках их корпус становиться хрупким и легко повреждается

Металлические – изготавливают такие лодки из алюминия и дюралюминия. Такие лодки по прочности и весу являются «золотой серединой» между деревянными и пластиковыми моделями. Имея небольшой вес и постоянную, не зависящую от температуры воздуха и воды прочность материала корпуса, они могут свободно эксплуатироваться в течение всего сезона открытой воды.

Алюминиевая лодка плоскодонка не подходит для плавания по морю – легкая конструкция достаточно просто опрокидывается большой волной

Как сделать лодку из фанеры

Процесс сборки каркаса

После подготовки всех частей для лодки, приступаем к непосредственному процессу сборки лодки из оцинковки и досок своими руками. Для этого надо произвести следующие действия:

Рекомендуем прочитать: Каковы технические характеристики лодки Ока-4?

В носовой части необходимо объединить два борта и треугольную заготовку для носовой части. В качестве соединительных элементов можно применить гвозди или саморезы. Если брусок выступает над бортами, то его нужно подпилить в один уровень.
Следующим действием будет – установка временной распорки. К этому процессу надо подходить аккуратно. Чтобы при загибании борта не лопнули, распорка запиливается под не слишком большим углом.
После установки распорки необходимо загнуть борта дальше. Для фиксации подойдет веревка или пара помощников.
Подставляем заднюю часть, подгоняем, снимаем необходимую фаску. Подгонять надо хорошо, чтобы не оставлять зазоров. Все должно прилегать плотно.
Закончив подгонку, сколачиваем борта и отпиливаем все выступы.
После того как борта собраны, устанавливаем постоянные распорки при этом временную убираем. Какое количество деталей установить, зависит от предпочтений хозяина.

Завершительным этапом сборки деревянной конструкции, будет снятие фаски на нижних частях бортов, распорках и покрытием защитного слоя антисептика.

Отделка внутренней части корпуса лодки и изготовление весел

Внутреннюю часть лодки нужно также прогрунтовать горячей олифой, после чего окрасить. Учитывая то, что под слоем краски будут находиться парусиновые полосы, прикрывшие собой обшивочные бортовые и кормовые швы, лучше нанести три-четыре слоя краски.

После отделки верхней и внутренней частей корпуса нужно прикрепить шурупами по два бруска к верхним внутренним сторонам шпангоутов. На каждые две пары следует уложить на саморезах две широкие баночные доски для сидения гребца и пассажира. Их тоже нужно будет прогрунтовать и покрыть бесцветным лаком.

Теперь самое время изготовить весла для уже практически готовой лодки. Делать их нужно из обточенных на токарном станке брусков длиной 1,5-2 метра

Важно, чтобы они умещались на днище лодки, если она будет двигаться по воде при помощи подвесного мотора. В прорези, сделанные циркулярной пилой, нужно будет вставить плоские прямоугольные лопасти – по одной на каждое из двух весел. В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится

В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится.

Завершающим элементом отделки корпуса самодельной деревянной лодки может стать нанесение краской букв названия на борта.

Изготовленная своими руками лодка из дерева станет прекрасным подспорьем любому отдыху на воде!

Семь футов под килем рыбакам и охотникам!

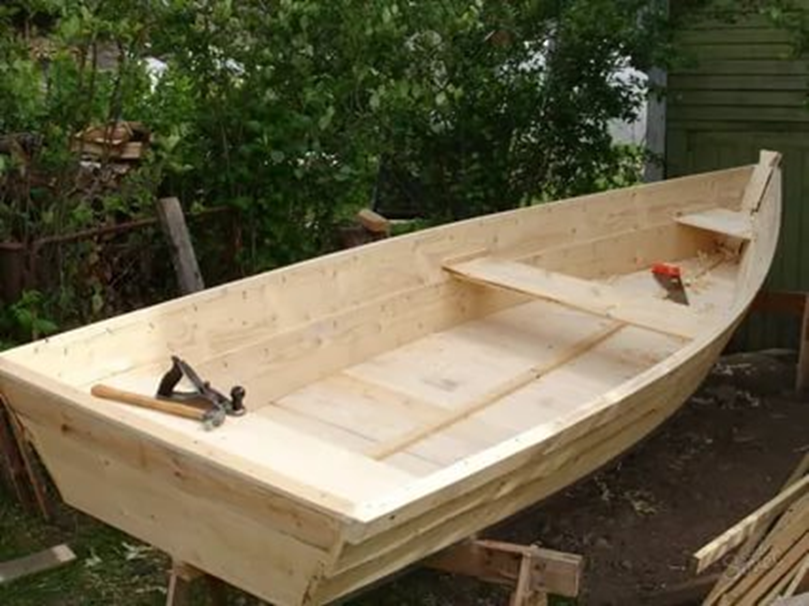

Как собрать деревянную лодку плоскодонку своими руками?

Плоскодонка – это судно, пожалуй, наиболее простое в изготовлении. Оно является любительским, а из-за характерно плоского днища очень удобна при заплывах по мелководью.

При выборе чертежа лодки плоскодонки из дерева определитесь с ее размерами. Обычно плоскодонка имеет длину от 1,8 до 3,8 м, ширину 1 – 1,5 м, высоту бортов 0,5 м.

Лучше всего в качестве материала использовать фанеру. И в соответствии со схемой вырезаем из нее необходимые детали с помощью электрической пилы или лобзика.

Существуют два варианта сборки деревянной лодки плоскодонки: с вертикальными бортами или же несколько суженными, как того требует классическая схема. Выбирайте, что вам больше по душе. Определившись, можно смело приступать к строительству корпуса. Все детали фиксируются с помощью металлической проволоки.

Когда корпус будет готов, к нему необходимо присоединить дно с помощью хомутов или металлической проволоки. Для надежной герметизации дно следует залить смолой.

Все швы проклеиваются стеклотканью, промазанной эпоксидной смолой.

По сути, изготовление плоскодонки мало чем отличается от постройки деревянной лодки. Разница лишь в строении днища. Ведь плоскодонка не зря имеет такое название. Киль не является непременным атрибутом этого судна. Поэтому плоскодонка идеальный вариант при необходимости пересекать мелкие водоемы.

*** Таким образом, сделать деревянную лодку своими руками вполне возможно. Это сэкономит ваши деньги, а также может оказаться весьма интересным занятием. Сложного здесь, если хорошенько разобраться, ничего нет. Да и сама постройка деревянной лодки не требует каких-то фантастических знаний и умений.

Качественно сделанная шхуна позволит значительно разнообразить ваш досуг, сделать охоту, рыбалку или поход незабываемыми, поможет добраться до таких мест, куда вы и не мечтали попасть.

Лодка из фанеры

Фанерное плавучее средство имеет свои преимущества, к которым относятся:

небольшой вес, так как облегченный вариант такой лодки имеет массу, составляющую всего 10-15 кг, а такое судно довольно легко переносить даже вдвоем;
максимальная вместительность — 5 человек, но все зависит от выбранного проекта;
долговечность мини-корабля, но только в случае соблюдения технологии;
доступная цена всех требующихся материалов.

Если у мастера есть желание, а поводов отказываться от задуманного не найти, то нужно лишь выделить для создания лодки свободное время.

Материалы, инструменты

Мебельная фанера (ФК) для строительства этого судна не подходит, поэтому необходимо приобрести одну из следующих марок: БК (пропитка — бакелитовый лак), БС (бакелитовый клей) или, если нет возможности купить БК и БС, ФСФ (смоляной формальдегидный клей)

Обращать пристальное внимание необходимо на качество материала: в торцах недопустимы щели, а на поверхности сучки или иные дефекты. Толстая фанера не годится, так как лист должен уметь гнуться, поэтому максимальная (или оптимальная) толщина — 6-9 мм

Другие нужные материалы и инструменты:

брус — качественный, сухой;
рейки из лиственницы — для киля и стрингеров (продольных ребер жесткости);
стеклоткань в рулонах;
водостойкая краска;
грунтовка и шпаклевка (тоже водостойкие);
эпоксидный клей;
яхтный лак;
карандаш;
медная проволока (скрепки);
зубило;
кусачки;
молоток;
плоскогубцы;
рубанок;
рулетка;
саморезы;
струбцины;
шлифовальная машина;
шпатель;
электролобзик, пилки (для фигурного реза).

Чертеж фанерной конструкции

Проще и легче подобрать готовый образец, который без проблем можно найти в интернете. Но до «охоты» за ним нужно обдумать несколько деталей. К ним относится:

Внешний вид лодки, ее форма.
Вместимость будущего судна и его размеры.
Уровень сложности конструкции. Дебютантам «кораблестроительства» лучше смотреть в сторону простых моделей.

После того как понравившийся чертеж найден, мастер имеет права слегка его подкорректировать: например, изменить размеры или форму некоторых элементов.

Самый простой из чертежей — тот, в котором все детали помещаются на 1 фанерном листе.

Сначала на нем отмечают осевую (продольную) линию, затем те, что расположены между буквами А, Б, и В. Половину дна переносят на бумагу, вырезают, потом прикладывают выкройку ко второй половине листа, обводят карандашом, чтобы днище было симметричным.
Проводят линию, отделяющую от него транец. Днище выпиливают лобзиком в первую очередь, задний борт – следом за ним.
Аналогичным образом чертят, а потом вырезают боковые борта: размечают один элемент, накладывают его на вторую заготовку, затем сразу обе, зажав в струбцинах, вырезают. Места спилов у всех заготовок обрабатывают наждачной бумагой.
Вырезают рейки для киля и ребер жесткости (стрингеров), затем их шлифуют.

Если не устраивают небольшие размеры плавсредства, то два листа фанеры перед операцией по раскрою склеивают «на ус», обработав места соединения сначала рубанком, а затем шлифовальной машиной. На получившийся шов ставят груз.

Сборка элементов лодки

По шагам процесс соединения деталей выглядит так:

В нижней части и по бокам транца сверлят отверстия, диаметр их — 1, 5 мм, шаг — 150 мм. Точно так же поступают с днищем со стороны кормы. Обе детали соединяют проволокой, скрутки делают снаружи.
Дно укладывают на 3 табурета, на крайние стулья для обеспечения нужного прогиба подкладывают доски либо книги. Зовут помощника. Вдвоем по краям борта и боковым сторонам днища делают отверстия с аналогичным диаметром и шагом.
Боковые элементы крепят проволокой к дну и транцу. После проверки геометрии лодки скобы обсаживают зубилом на внутренних стыках. Между бортами вставляют временные распорки в местах, где будут устанавливаться перегородки (шпангоуты) и сиденья-банки. Их временно крепят саморезами.
Все стыки трижды проклеивают стекловолокном с помощью эпоксидного клея. Ширина первой полосы — 25 мм, второй — 40, третьей — 50 мм. Все скрутки проволоки с внешней стороны перед проклейкой снаружи откусывают, а места стыков скругляют.
Удаляют временные распорки, устанавливают шпангоуты и банки. Отверстия от саморезов «маскируют» деревянными нагелями, посаженными на эпоксидный клей.
Рейки, предназначенные для киля и стрингеров, крепят клеем и саморезами, затем помещают под пресс.

Сборка лодки

Когда элементы деревянной лодки будут собраны, нужно начинать сборку изделия. Начать следует с носовой части. Оба бортика и треугольный брусок необходимо соединить между собой при помощи саморезов. Выступы сверху и снизу желательно сразу срезать, чтобы они в будущем не мешали.

Следующий шаг очень важный и ответственный, так как необходимо придать будущей лодке форму. Необходимо определиться с шириной лодки и поставить распорку по середине. Доску для распорки выбирайте размерами с высоту лодки, так у вас не лопнут бортики.

Когда распорка будет правильно установлена можно начинать придавать лодке форму, позовите на помощь нескольких людей или запаситесь веревками, чтобы сдерживать конструкцию.

Когда задник будет установлен, срезаем лишнюю часть снизу, а сверху можете сделать элемент в виде треугольника. Далее занимаемся распорками, которые будут постоянно поддерживать форму лодки, а также сидениями, которые устанавливаются поверх распорок. Количество, а также расположение этих элементов можете определить сами, так это может быть одно, два и более мест.

Выравниваем на нижней части все в одной плоскости и обрабатываем защитным слоем всю поверхность. Когда клей подсохнет, начинайте делать дно лодки.

Наилучшим вариантом дна станет оцинкованный лист металла. Постарайтесь найти такой лист, чтобы он соответствовал размерам лодки.

Размеры лодки, ее виды и формы

Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг. Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.

Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:

Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость – длинную лодку может спокойно унести человек в одиночку.
Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.
Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.

Особенности изготовления

Самодельные фанерные модели востребованы как у рыболовов, так и у любителей отдыха на воде. Для создания маломерного плавсредства нужны инструменты, качественные стройматериалы, немножечко усилий и в короткий срок фанерное чудо будет готово.

Важно отметить, что лодка из фанеры собственными руками, не только экономит средства, но и имеет ряд преимуществ:

надежность и длительный срок службы конструкции;
маленький вес. Достаточно весомый аргумент при транспортировке и спуске на воду;
вместительность лодки до 5 пассажиров.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала. Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
брусья и доски;
стеклоткань для изоляции швов;
яхтный лак или водоэмульсионная краска;
эпоксидный клей;
проволока медная;
шурупы;
гвозди.

Набор инструментов для постройки плавсредства простой:

карандаш и рулетка;
шпатель;
струбцины;
рубанок;
молоток;
электролобзик;
шлифмашинка.

Этапы изготовления

Рассмотрев все модификации материалов, и приготовив весь инструмент, следует переходить к первому этапу создания самодельной лодки из фанеры.

Критерии выбора

Не сразу человечество пришло к мысли о создании узкоспециализированных плавательных средств для «тихой охоты». Раньше у лодок была простая задача – не утонуть.

Если решение о покупке созрело, и финансовые возможности позволяют приобрести желаемый продукт, стоит со всей серьезности отнестись к выбору модели.

Прежде чем начать поиск необходимого плавательного средства, надо решить, для какой именно рыбалки приобретается лодка и где она будет эксплуатироваться. При любых вариантах важным фактором выбора будет размер, то есть длина и ширина.

При выборе учитывают следующие моменты:

На каком водоеме планируется рыбачить. При поездке на одно и то же место дешевле будет держать лодку непосредственно вблизи воды. Можно остановиться на обычной деревянной. Ее стационарное нахождение на воде снимет проблему транспортировки.
Если есть машина и прицеп, то можно выбрать металлическую, надувную лодку из ПВХ или пластиковую. Тут вариантов много и по размерам, и по способу передвижения. Бывалые рыбаки советую сразу брать мотор, причем не экономить, а покупать надежный и мощный. Это поможет избежать неприятностей на воде, когда слабенький агрегат просто откажется «тянуть» перегруженную лодку. Хорошо если это будет озеро (хоть берег видно), на море это чревато более серьезными последствиями, чем просто стертые в кровь руки от весел.

Сколько людей будет рыбачить. На большую компанию требуется соответствующего размера плавательное средство. Перегруз может кончиться печально для всех участников отдыха. Стоит отметить, что на большой лодке удить всегда удобнее. Хватит места, чтобы закинуть снасть, хранить улов, взять с собой необходимые вещи.
Важным вопросом будет и размер водоема. На озере, где нет серьезной волны, можно использовать небольшое плавсредство. На море требуется надежная и, желательно, не очень маленькая лодка для рыбалки. Прекрасно оснащенные и удобные во всех отношениях катера в последнее время стали довольно популярны и на постсоветском пространстве. На этих красавцах комфортно и безопасно даже в океане. Существенным недостатком является их цена.
Немаловажный критерий – качество внутренней отделки, стойкость к ударам, сколам, к рыбьей крови, царапанью снаряжением. Имеют значение и высота бортов, наличие тента или каюты, устойчивость к низким температурам и еще ряд показателей, которые следует учесть в каждом конкретном случае.

Рассмотрим несколько вариантов, относящихся к материалу, из которого их изготавливают.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Приступаем к строительству

Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку

Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства. Так как из досок сделать лодку быстро не получится, то не торопитесь

Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры

Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.

Уход за лодкой

Для того чтобы деревянная лодка служила вам верой и правдой долгие годы, за ней нужно правильно ухаживать.

Окрашивайте лодку перед началом нового сезона, причем старайтесь не пропускать ни одного сантиметра.
В начале каждого сезона старайтесь просмолить дно битумом, герметиком или разогретой смолой. Делать это нужно с наружной части лодки после ее полного высыхания. Поэтому, когда вы не используете лодку, старайтесь держать ее на солнце, перевернув дном вверх.
Перед тем как обрабатывать дно лодки, счистите старый слой битума или смолы. Учитывайте, что битум растрескивается на морозе, поэтому после каждой зимы тщательно проверяйте лодку.
После битума можно обработать дно олифой или отработанным машинным маслом и лишь после тщательного их высыхания красить днище лодки.
Для окраски выбирайте масляные краски и не экономьте на слоях – чем больше вы нанесете, тем меньше риск возникновения течи.

Если вы все делаете правильно, деревянная лодка способна послужить вам долгие годы. Но некоторые идут другим путем – просто окрашивают плавсредство каждую весну, а года через два-три быстренько строят себе новую лодку. Какой вариант выбрать – решать только вам.

Устранение повреждений в надувной лодке из ПВХ

Если у вас уже есть надувная лодка и вы активно ей пользуетесь, то наверняка часто случаются моменты течи из-за прокола или пореза материала средства передвижения. Производить реставрацию лодки из ПВХ совершенно не сложно, это легко сделать в спартанских условиях и даже на воде.

Конечно, чтобы получить более качественный результат, нужно располагать временем и ремонтировать лучше в мастерской. При устранении течи клей сохнет, в идеале, 3 дня, хотя нет ничего страшного, если лодкой вы воспользуетесь через сутки.

Если прокол случился во время рыбалки или охоты, пользуются только входящим в набор с лодкой комплектом устранения дефектов.

Требования условий эксплуатации

Скорее всего, для строительства лодки вы выберете фанеру из хвойных пород дерева, как самую распространённую. Существует и березовая фанера, но её использование ограничивается слишком высокой ценой.

Здесь очень важно другое – качество обработки наружной поверхности листа фанеры. По этому показателю различают фанеру:

По этому показателю различают фанеру:

НШ – нешлифованную;
Ш1 – шлифованная с одной стороны;
Ш2 — шлифованная с двух сторон.

Здесь принципиальным и обязательным является использование шлифованной стороны фанеры с внешней стороны корпуса. Желательным же является, в целях безопасности, не использовать шлифованную сторону внутри.

Чертежи самодельных лодок из фанеры под мотор должны точно оговаривать допустимую нагрузку со стороны мотора – несоответствие можно самым негативным образом сказаться на ходовых качествах лодки

Размеры

Естественной характеристикой любого листа фанеры является его размер.

Промышленность, согласно стандартам, выпускает листы следующих четырёх размеров:

1525 х 1525 мм;
1220 х 2440 мм;
1500 х 3000 мм;
1525 х 3050 мм.

Ваш выбор во многом будет зависеть от размеров лодки.

Не любой мотор подходит для плоскодонных моделей, поэтому обязательно испытайте несколько, прежде чем остановить свой выбор на конкретной модели движителя

Чертежи лодок

На сегодняшний день самыми популярными являются лодки по проекту «Stitch and glue», что переводится как «Сшей и склей», большая часть таких чертежей продается в натуральном масштабе, это делает процесс постройки более простым.

Одной из таких конструкций является «Север 520».

Север 520

Это чертежи под моторную лодку. Одновременно она сможет вмещать до 7 человек, есть и 2 спальных места. Ее длина составляет 5,2 м., а ширина 2,08. Двигатель рекомендуют ставить от 50 до 100 лошадиных сил.

Данная модель очень удобна и практична, но стоимость ее постройки превысит 100 тысяч рублей. Более доступной конструкцией является «Бриз-42».

Бриз-42

Вначале была модель «Бриз-26», она была рассчитана всего на двух человек, но на испытаниях хорошо себя зарекомендовала, поэтому было принято решение сделать более габаритный вариант. Так появился «Бриз-42».

От своего предшественника он получил внешность и узкое дно. Чертежи предусматривают багажные отсеки, палубу и ступеньку. В ней одновременно может находиться четыре человека. Используются весла, но можно установить и двигатель мощностью не больше 8 л.с.

Более сильные варианты приведут к дифференту хода, поэтому скорость не увеличится. Не страшна ей и плохая погода, есть возможность натянуть тент.

Для ее постройки своими руками используют дерево и листы фанеры. При довольно длинном корпусе (4,2 м.), вес составит всего около 60 кг. Водостойкие материалы обеспечивают нужную безопасность конструкции.

Среди компактных вариантов следует обратить внимание на тузик-картоп. Эту модель можно считать более современной модификацией «Золотой рыбки»

У них почти одинаковая длина, но тузик немного шире, и отличается высокими бортами.

Плоское дно и высокий борт обеспечивают нужную безопасность конструкции. Такая лодка вмещает двух взрослых людей и одного ребенка. Она отлично подойдет для отдыха на водоеме или рыбалки. Есть возможность использовать парус. При этом масса составляет всего 35-40 кг, что позволяет без проблем перевозить ее на крыше автомобиля.

Нос лодки может показаться немного странным, но он очень функционален. Благодаря такому носу увеличивается грузоподъемность и придается высокая устойчивость на воде. Кроме того, такие формы значительно упрощают процесс сборки.

«Утка-2»

Такая конструкция очень популярна среди рыбаков и охотников. На нее ставят моторы малых мощностей, также у нее малая осадка, а это позволяет плавать по мелководью и в зарослях.

Также «Утка-2» хороша и для прогулок по водоемам, есть возможность установить парус.

Она легко вмещает двух взрослых людей с большой кучей снаряжения. Если в пути кончиться топливо или заглохнет мотор, то движение продолжается благодаря веслам.

Скорость средства при включенном моторе будет составлять до 25 км/ч, на веслах примерно 5-6 км/ч. Маленький плавник позволяет двигаться прямо при гребле.

Такой вариант отлично подойдет для начинающих судостроителей. Сделать своими руками ее несложно, а двигатели и фанера обойдутся недорого.

Если не удалось найти нужный чертеж, то его можно сделать самому. Чертежи и наши рекомендации о постройке прицепа для лодки смотреть тут.

Особенности деревянных «лодочных работ»

К создателям данных лодок есть несколько требований, которые придется учесть. Среди них:

Умение обращаться с деревом, знание всех нюансов. В это понятие входит оптимальный выбор досок, способность заранее рассчитать будущие максимальные нагрузки на древесину, а также осведомленность о том, как изгибают заготовки.
Корректный выбор других материалов: кроме древесины понадобятся средства для защиты ее от протечек, от губительного влияния воды, элементы для скрепления всех деталей конструкции.
Наличие места для сборки. Так как все заготовки и само судно имеют довольно большие габариты, а времени для сборки у новичка уйдет достаточно много, необходимо помещение или участок, надежно защищенный от дождя.
Необходимость иметь все инструменты для работы с древесиной.
Как минимум один помощник, он понадобится обязательно.

Это минимальный список того, что необходимо, поэтому в процессе работы могут появиться и другие условия.

Лодка плоскодонка из фанеры своими руками: чертежи, инструкция
