Самодельный плуг

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Самым большим спросом пользуются изделия лемешного типа. Их использовали ещё наши предки, при этом прежняя популярность осталась неизменной и до наших дней. Что касается дисковых решений, то чаще всего такие модели незаменимы при обработке тяжелых почвенных составов и участков с повышенной или недостаточной влажностью. В свою очередь, комбинированные и ротационные устройства подойдут для обработки целины.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

• каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
• оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Первая борозда и угол отвала

После того, как предыдущие этапы были сделаны, настал черед последней регулировке, чтобы последующая нарезка борозд проходила легко. Для этого мотоблок ставят на краю участка, загоняют плуг в землю и проходят первую борозду

На этом этапе важно сохранять прямую линию, чтобы последующие проходы были также ровными. Здесь может помочь натянутая на колышках нить или другой ориентир

Затем одним колесом мотоблок помещается в борозду и плуг ориентируется так, чтобы он был перпендикулярен земле, чтобы сделать это точно, используйте угольник. Если вам неудобно делать это в земле, установите мотоблок на ровную поверхность, подложив под одно колесо подставку, соответствующую глубине борозды. После этого настройка плуга считается завершенной и можно приступать ко второй, третьей борозде.

Преимущества самодельных плугов

Изготовление самодельного плуга своими руками имеет ряд преимуществ перед использованием покупных. Его конструкция больше отвечает требованиям, соответствующим обрабатываемой почве: это угол овала, глубина вспахиваемого слоя, ширина вспахиваемого участка за один проход, а также эффект рыхления.

Плуг, изготовленный своими руками с учетом мощности двигателя, не создаст дополнительной нагрузки на мотоблок, исключит пробуксовывание колес и обеспечит оптимальный эффект вспашки. Применение качественного материала и соблюдение технологии позволит значительно увеличить срок службы. Изготавливая плуг, можно предусмотреть возможность крепления дополнительного оборудования для обработки почвы.

Виды и классификация плугов

Есть несколько конструкций плугов:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

• Тракторные. На данное время это наиболее распространенный вид плугов. Они выпускаются под разные виды техники, в том числе и под малогабаритные минитрактора и даже мотоблоки.

Небольшой тракторный плуг

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

• Для каменистых почв. Они имеют встроенные защитные механизмы (подъемные), которые не позволяют крупным камням повредить плуг.
• Оборотные. Имеют два одинаковых плуга в зеркальном отображении. Позволяют получить ровную поверхность без ярко выраженных горбов и борозд (гладкая вспашка).

Оборотные плуги — одно- и много- корпусные

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Размеры

Размеры разных видов плуга могут различаться. Можно рассмотреть параметры деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такого приспособления собирается из следующих оснований:

• боковой вертикальной детали полозка;
• горизонтальной плоскости снизу полозка;
• передней отвальной части.

Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного лемеха находится на 20 мм ниже нижней части полозка, расположенного горизонтально. Еще одной верно выстроенной частью плуга является сопоставление режущего края на боку зафиксированного лемеха с режущим краем сбоку отвала. Лемех и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости сбоку полозка.

Есть и еще один важный нюанс – скрепление фронтальной плоскости лемеха отвала без видимых щелей и зазоров, и в одинаковой плоскости. Если рассматривать эти детали подробней, то они должны быть хорошо отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся элементов крепежа ни при каких условиях. Как только плуг возвращается с земельных работ, его желательно почистить от осевшего грунта и посторонних частиц. Элементы, прошедшие полировку, надо полить маслом или промазать солидолом. Далее механизмы нужно растереть при помощи ветоши. Таким образом удастся уберечь конструкцию от агрессивных внешних воздействий, которые могут привести к образованию коррозии на поверхности плуга.

Что касается 4-й правильно выстроенной конструкции – к ней относится ровная фронтальная поверхность лемеха, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет равняться углу, расположенному в задней части выставленного лемеха. Режущие боковины-кромки лемеха и отвала так же будут иметь уголки в 20 градусов с основаниями сбоку борозды. Притом кромка, расположенная на боку отвала, может быть слегка закругленной.

Сборка

Если все сделано правильно на предыдущих этапах, сборка не должна вызвать существенных затруднений. Для этого понадобится лист стали площадью не менее 25 см². К нему привариваются все детали, включая боковой щиток.

Такая работа требует особой аккуратности, поскольку части будущего сельхозинвентаря должны быть хорошо пригнаны, а углы — совпадать. Боковой щиток, обеспечивающий стабильность и надежность сборки, соединяется с другими элементами точечной сваркой. Если замечено несоответствие в геометрической конфигурации, то форма отвала легко поправляется с помощью молотка.

Смотрите » Самые популярные мотоблоки Викинг и возможное навесное оборудование

Крепление лемеха

Этот конструктивный элемент задней поверхностью прикрепляется к отвалу и боковой плоскости станины. Последняя с помощью сварочного аппарата присоединяется к распорному элементу и пластинчатому основанию, к которому пристыковываются упорные стальные уголки для лемеха.

Все части конструкции должны выступать за боковой щит на несколько миллиметров. Стальной лист, использованный для точности сборки конструкции, отделяют от нее зубилом либо ручной циркулярной пилой с установленным отрезным диском. Сварные швы следует обработать наждаком, а лемех и отвал — мелкой шлифовальной шкуркой.

Делаем самодельный плуг для мотоблока

С помощью мотоблока выполняются самые различные
сельскохозяйственные работы, как то: вспашка, покос, посадка различных культур,
окучивание перевозка грузов и др. Но для каждого вида работ потребуется
специальное навесное оборудование. В данном материале, речь пойдет о плуге, и
возникает вопрос, как поступить: купить плуг, или сделать плуг для мотоблока
своими руками.

Плуги делятся на несколько видов, отличающихся друг от друга
конструктивно. Сегодня для вспашки мотоблоком применяют однокорпусные плуги,
оборотные, и роторные.

Однокорпусный плуг

Данный плуг, конструктивно очень прост, и найти его чертежи
и схемы не проблема. Из-за этой просто ты изготовление такого плуга
самостоятельно, будет оптимальным, особенно для тех хозяев мотоблоков, которые
не владеют особыми навыками.

Изготовление самодельного однокорпусного плуга к мотоблоку,
не будет сложным. Ведь практически у каждого в хозяйстве есть ненужные куски
металла и подручный инструмент.

Плуг для минитрактора своими руками — чертежи, сборка от сцепки до отвала

Тем более различных металлических деталей, валяющихся в старых гаражах в нашей сельской местности достаточно. Мы предлагаем нашим читателем одну самодельных моделей, которая получила множество положительных отзывов в сети.

Предлагаем ознакомиться Поилки для кроликов зимой своими руками

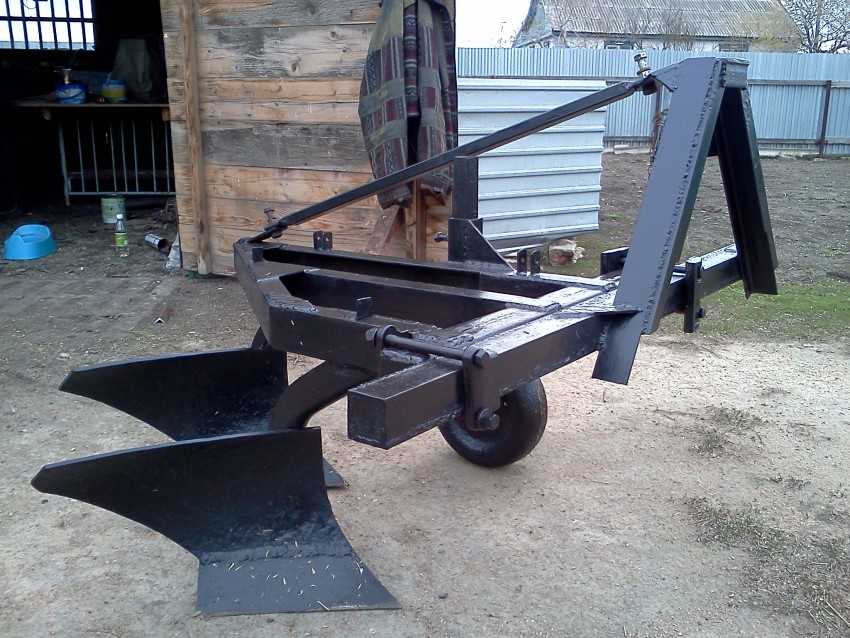

Самодельный плуг для минитрактора, чертежи к нему, размеры и описание конструкции можно найти в этой статье.

Рассматриваемый самодельный плуг для минитрактора можно собрать за несколько свободных вечеров. А комплектуют его из старых металлических труб, пластин, уголков. Для работы понадобится:

1. Сварочный аппарат;
2. Ножницы по металлу;
3. Металлическая прямоугольная труба размерами 52х40х7 мм;
4. Металлическая полудюймовая труба, можно взять старую от системы отопления.
5. Болты М10;
6. Лист гетинакса в 25 мм;
7. Колеса от детского велосипеда.
8. Немного терпения.

Применяют плуг с минитракторами менее 12 л.с. Использовать его можно как распашной культиватор-окучник, бороздокопатель, соху. Благодаря необычной и простой конструкции справится с работами качественно и на любой почве. Можно агрегатировать не только с минитрактором, но и с мотоболом, а при желание отсоединить тяги, присоединить гужи и использовать с лошадьми. Ниже представлен чертеж-схема конструкции.

Огородный самодельный плуг для минитрактора или мотоблока: 1 — ручка-рукоятка из трубы, 2 шт; 2 — рама-грядиль; 3 — фиксация стойки винтом М 10; 4 — плуг; 5- крепежная вилка шарнира к раме; 6- дышло из трубы; 7 — колесо; 8 — ступица-подшипник из капронового материала; 9 — рукояток из трубы; 10 — шарнирная ось из болта М 10; 11 — контргайка; 12 — колесная ось; 13 — дистанционная капроновая шайба; 14 — ручка для дышла; 15 -тройник.

За основание берется рама — гильдия, чертеж можно рассмотреть ниже. Сделать ее можно ее из куска металлической прямоугольной трубы с толстыми стенками 52х40х7 мм. Для опорного колеса делается вилка. Для этого две более широкие стенки с противоположных сторон срезают.

Сзади рамы тоже имеется отверстие, которое заваривают заклепкой. В заклепке просверливают круглое отверстие в 11 м. Предварительно на наклепку приваривают гайку М10.

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять. С такой функцией заточка этой детали существенно упростится, и к ней можно будет смело прибегать до начала вспашки земли на участке.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

• металлической трубы, которая выполнять функцию несущей части;
• колес, необходимых для перемещения конструкции по почве;
• рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
• механизма крепления к самому мотоблоку.

1. Плоскость полозка боковая.
2. Нижняя горизонтальная.
3. Передняя отвальная.

Типичная схема простейшего самодельного плуга складывается из:

1. Двух ручек, выполненных из стальной трубы.
2. Рамы.
3. Фиксатора стойки с винтом типоразмера М10 или М8.
4. Крепежной вилки для шарнира рамы.
5. Дышла.
6. Подшипника.
7. Перемычки между рукоятями.
8. Шарнирного вала.
9. Контргайки.
10. Регулировочной шайбы.
11. Рукояти для дышла.
12. Тройника.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.

Предлагаем ознакомиться Экстракт одуванчика инструкция по применению. Настойка из одуванчиков на водке: рецепт на цветах и на корнях

Установка навесного вспашного приспособления

Нет ничего сложного в установке. Для этого вам понадобится:

закрепить плуг на устройство для сцепки, не перетягивая гайки. Это делается для того, что б в дальнейшем можно было регулировать параметры плуга;

сцепку следует зафиксировать вместе с плугом к серьге двумя крепящими штырями.

На этом установка заканчивается и следует перейти к следующему этапу — регулировке.

Регулировка — очень важный этап, так как от этого зависит качество вспахивания и количество затраченных сил. При неправильной регулировке мотоблок не сможет качественно справляться со своей работой и будет затрачено много времени для простых задач.

Сборка самодельного изделия

После того, как все элементы будущего плуга будут готовы, для завершения работ потребуется листовая заготовка из металла 0,5х0,5 м и сварочный инвертор. К заготовке привариваются с определенными угловыми размерами детали плуга: плужник и боковой щит. К поверхности лемеха накладывается отвальная часть.

При неверном расчете углов отвал плуга доводят до правильной формы с помощью молотка, в дальнейшем при помощи сварки присоединяют его к задней части лемеха и к боковому щиту. После, на щит устанавливается распирающая планка и основание в виде пластины, на которых крепятся уголки для лемеха.

По окончания сборочных и сварочных работ вспомогательный лист удаляют с помощью углошлифовальной машины или подручных слесарных инструментов. Места сварных соединений требуют обязательной зачистки, а отвал и лемех обрабатывают шкуркой для стандартной шероховатости.

Чтобы привести изделие в движение, его необходимо прикрепить к мотоблоку. Подобную конструкцию можно использовать и при конструировании плуга для минитракторов. Отличие будет заключаться лишь в габаритных и геометрических размерах, в зависимости, к какому виду минитрактора проектируется изделие.

Сооружение плуга собственными руками кроме приобретения определенных навыков, существенно поможет снизить трудоемкость при работе на своем участке.

Плуг для культиватора своими руками

Домашний мастер, обладая навыками работы с металлорежущим и сварочным оборудованием, может самостоятельно изготовить плуг и детали его подвески, используя бывшие в употреблении металлические изделия.

Как сделать плуг?

Параметры изготавливаемого агрегата:

• прицепного типа;
• глубина вспашки – 0,25 м;
• ширина полосы 0,25 м;
• скорость перемещения – до 4 км/час;
• производительность – до 0,06 га в час.

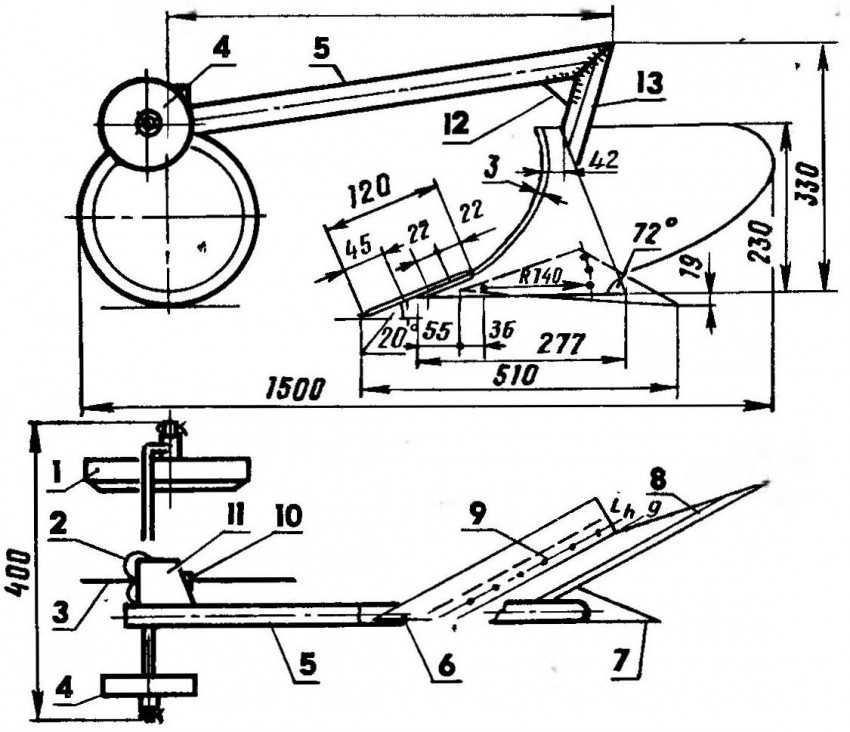

Общая схема устройства

Лемех выполняется съёмным из стали 9ХС толщиной 3 мм. Крепёжные болты устанавливаются в «потай». Заготовка отвала вырезается из стали 3 толщиной 3 мм. Деталь подаётся на валки листогибочного станка под углом 20°.

Эскизы лемеха и отвала

Стойка, каблук, другие элементы изготавливаются из стальной полосы и углового профиля. Размеры уточняются по мере пробной сборки, углы состыковки элементов приведены на эскизе:

После полной подгонки составных частей изделия швы окончательно соединяются электросваркой, зачищаются и шлифуются «болгаркой».

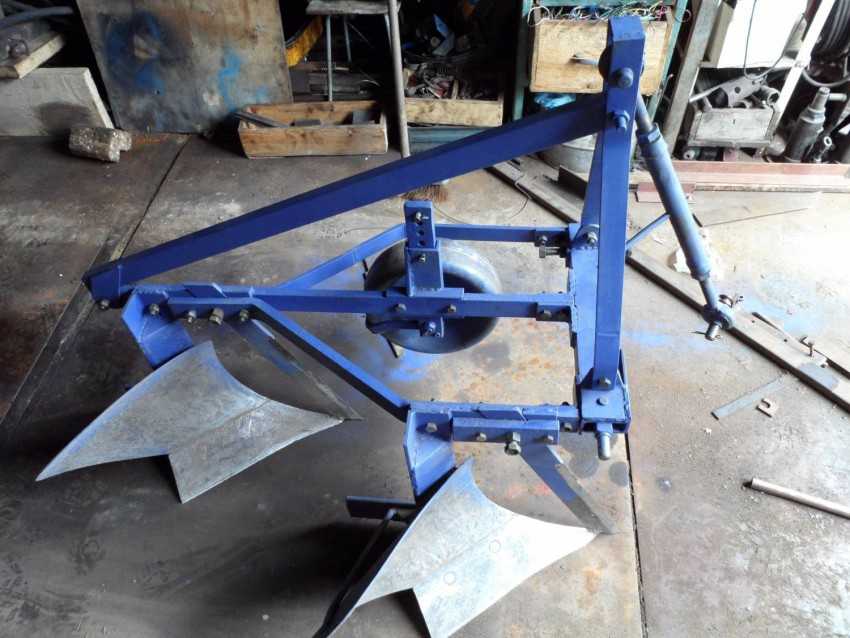

На рисунке 3 показан вариант установки на стойку второго плуга, что позволяет исключить холостые перегоны агрегата в начало полосы при вспашке параллельными рядами.

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

• ручной – для пахоты мягкой земли малой площади;
• конный – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
• с канатной тягой – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
• навесной – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
• прицепной – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

• однокорпусный;
• двухкорпусный и более;
• дисковые – оборотные;
• роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

• долото – накладка на режущую часть;
• лемех – съемный «нож»;
• крыло, грудь и перо отвала;
• углосним – срезает углы с пластов почвы;
• стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.

Устройство управления

Работой самодельного мотоблока или мотокультиватора, как и любой машиной, нужно управлять. Устройствами управления таких самоделок обычно служат рукоятки — они крепятся непосредственно к каркасу рамы. Их делают из двух толстостенных труб, которые изгибают для придания удобной формы (видео это хорошо демонстрирует).

На их концах устанавливают ручки газа и муфты сцепления, снятые, например, со старого мопеда.

С коробкой передач на самоделке нет никаких проблем. Лучшие рычаги КП и кикстартера мотокультиватора изготавливают из металлического прутка диаметром 10мм. Кикстартер на самоделке выводят назад, ближе к оператору, тем самым облегчая запуск дизеля. Так же в удобном месте закрепляют рычаги тормоза и переключения скоростей. Передачи зависят от конструкции КПП.

В самоходном мотоблоке можно вместо рукоятей сделать удобный рулевой адаптер. Для этого идеально подходит автомобильная рулевая колонка с сошкой или снятая с трактора. В таком механизме сошка выполняет роль сцепки, совмещая тележку с самоделкой. В сборке рулевого адаптера применяют шаровую опору — она позволяет сделать сцепку независимой. Весь процесс подготовки самодельной сцепки лучше рассмотреть на видео.

Принцип работы и устройство

Рабочими органам плуга являются почвоуглубители, лемешно-отвальной механизм, корпуса, ножи, предплужники (углоснимы).

Форма корпуса имеет основное значение при оценке качества вспашки. По конструкции корпусы бывают таких видов:

• безотвальные (используются для рыхления земли в ветроэрозионных и засушливых регионах);
• отвальные (для вспашки с рыхлением и оборотом пласта);
• с почвоуглубителями (для отвальной вспашки подзолистых, каштановых и маломощных почв и с черноземов одновременным заглублением уровня пахоты на 7-18 см);
• вырезные (для отвальной вспашки грунта с небольшим плодородным слоем и одновременным заглублением уровня вспашки до 6 см);
• дисковые (для вспашки твердых и тяжелых почв, с большим количеством корней деревьев и растений, а также для вспашки земли с перенасыщенной водой (как правило, возделывают рис));
• с накладным долотом (для вспашки засоренных камнями и твердых земель);
• комбинированные (для вспашки тяжелой почвы с одновременным активным разрыхлением).

Как правило, плуги общего предназначения оборудуются корпусами, где ширина захвата расположена в районе 20-45 см. Плуги специального предназначения, как правило, оснащены корпусами, которые имеют ширину захвата в районе 50-110 см.

Главное предназначение лемеха — срезать пласт земли и перенаправить его на отвал. Лемех подвергается быстрому износу, что выражается в затуплении и потере формы. Результатом этого является отклонение от технического процесса, увеличение расхода топлива у минитрактора и возрастание тягового сопротивления. Восстановить лемех можно кузнечным способом, предварительно разогрев его в горне.

Отвал срезает от стенки борозды пласт земли, деформирует ее, немного отодвигает в сторону и перекладывает вниз верхним слоем.

Отвал и лемех должны по линии соединения плотно прилегать между собой (допустимое расстояние — не больше 1 мм).

Основное назначение предплужника — отрезать верхний задернелый слой земли и переносить его на дно борозды. Сильное заглубление этого элемента повышает тяговое сопротивление непосредственно плуга, да и пласт задернелой земли хуже перемещается.

Нож режет землю вертикально по линии разделения пласта от общего массива грунта и улучшает разворот пласта, заделывание остатков растительности. Помимо этого, обеспечивается ровная стенка и дно борозды, а также устойчивый ход плуга. Как правило, ножи в плуге подвешиваются перед его крайним корпусом.

Принцип работы ножа состоит в том, что, передвигаясь в земле, плуг срезает пласт грунта, поднимает его кверху, крошит, подвергает деформации, оборачивает и перекладывает на уже уложенный пласт.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

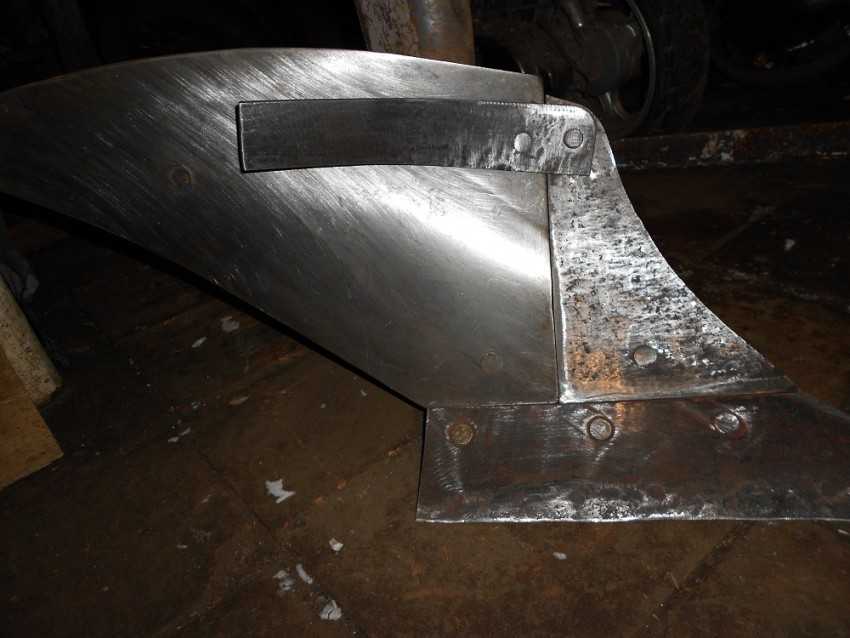

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

• Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
• Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
• Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Виды плугов

Многие современные сельские хозяйства в своей деятельности используют различное оборудование для обработки почвы. По способу агрегирования это оборудование можно условно разделить:

• Плуг прицепного действия, который приводится в движение с помощью механизированных средств на колёсах. В настоящее время применяется не очень часто, потому что в основном вся современная сельскохозяйственная техника оснащена системой навесного типа со встроенным гидроцилиндром. По мнению агрономов, после обработки почвы таким оборудованием, пашня получается более равномерной и гладкой. Но вот недостатком этого оборудования считается очень большой угол поворота, что препятствует его использованию совместно с навесным и полунавесным типом плугов.
• Плуг навесного типа способен подниматься только при использовании технической навески. От мощности применяемого трактора полностью зависит необходимое количество корпусов оборудования. К преимуществам такого типа относятся сравнительно небольшой вес всей конструкции и, её мобильность (малый радиус поворота). А вот неспособность одним техническим средством работать с многокорпусным плугом считается недостатком такого оборудования.
• Полунавесной плуг приводится в рабочее положение при помощи транспортных колёс и навесного оборудования трактора. Основным преимуществом применения такого принципа считается большая площадь единовременной вспашки, что достигается совместным использованием многокорпусных плугов. Плохая манёвренность и большой радиус разворота можно отнести к недостаткам полунавесного оборудования.

Существует несколько конструкций плугов:

• Лемешные плуги — наиболее распространённые, использовались с давних времён и очень популярны сейчас.
• Дисковые конструкции — применяются в основном для вспашки тяжёлых земельных участков, а также переувлажненных или сухих почв.
• Ротационные системы — очень удобны для возделывания целины, более сложные по конструкции.
• Комбинированные плуги — сочетают в себе оба типа плугов (дисковые, лемешные).
• Чизельные конструкции — такие устройства не производят оборот пласта почвы. Применяются очень редко, особенно в индивидуальном хозяйстве.

Преимущества

В самостоятельном изготовлении плуга на мотоблок есть определенные плюсы. Параметры отвала и лемеха будут соответствовать требованиям по обработке конкретного грунта. В число данных параметров входят:

• угол отвала;
• глубина и качество вспашки;
• эффективность;
• площадь захвата.

С учетом мощности мотоблока можно изготовить плуг, который не даст чрезмерную нагрузку на двигатель и не вызовет пробуксовки, но захват его будет максимальным. Нужны лишь качественные материалы, что позволяет значительно повысить срок службы орудия. Нелишне предусмотреть возможность крепления насадок, значительно расширяющих функциональность.

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

• однокорпусные и двухкорпусные;
• поворотные или оборотные;
• роторные.

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями

Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

• отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
• безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Преимущества самодельных плугов

1. Экономия. На первый взгляд, самостоятельное изготовление устройства потребует столько времени, что проще и выгоднее купить готовый. Однако если учесть расходы на сцепку и доставку, готовое оборудование обойдется не так и дешево, а если под рукой есть все необходимые материалы и инструменты, сэкономить точно получится.
2. Совместимость. Самодельное оборудование — залог полной совместимости с мотоблоком. Не нужно подбирать модели, уточнять у поставщика, а при установке нет шансов обнаружить, что устройство все-таки не подходит, и нужно докупать еще детали.
3. Соответствие задачам. Никто лучше фермера не знает, как и чем нужно пахать его поле. В конструкции самодельного оборудования можно учесть все параметры: прочность материала, угол заточки и т. д., чтобы вспахать землю максимально быстро и качественно.
4. Ручная работа. Не секрет, что работа руками доставляет многим особое удовольствие, и если у домашнего мастера есть необходимые навыки и время, то лучше потратить их на оборудование, которым можно будет гордиться.

Установка плуга на мотоблок: пошаговые действия

До того, как прицепить плуг к мотоблоку и начать настраивать его, сам тягловый агрегат должен пройти ряд подготовительных процедур. Они сводятся к:

• транспортировке мотоблока туда, где он будет использоваться;
• демонтажу колесного хода, который заменяется грунтозацепами. В противном случае техника начнет пробуксовывать и может застрять.

После осуществления этих требований можно начинать установку плуга.

Она подразумевает:

1. крепление плуга на сцепке мотоблока гайками, что позволит в будущем самостоятельно задавать его рабочие параметры;
2. подготовить два крепящих штыря, которыми присоединить сцепки и плуг к серьге.

На этом задача по установке плуга заканчивается и можно приступать к следующей.

Похожие записи:

Дружимся с esp Шашлык на минералке — как правильно и вкусно приготовить в домашних условиях по пошаговым рецептам с фото Предлагают станок деревообрабатывающий уодм-1за 15 000р Как сделать мини ветрогенератор своими руками? Почему резиновые прокладки для самогонного аппарата проигрывают силиконовым? как сделать уплотнения из силикона своими руками Не зеленкой единой
