Самостоятельное изготовление подъемника для гипсокартона: чертежи и инструкция

Инструкция для самостоятельного изготовления

После того, как вы внимательно изучили чертежи, закупили необходимые детали, приготовили инструменты, смело приступаем к сборке подъемного механизма. Есть несколько самодельных моделей подъемника:

• Изготовление деревянного фиксатора – альтернативы подъемника – с помощью гвоздей и молотка:
  • Скрепить два деревянных бруса между собой буквой «Т» гвоздями. Длина бруса должна равняться высоте помещения и достигать потолка, ширина конструкции составляет не менее 90 сантиметров.
  • Между горизонтальной и вертикальной частью располагаются укрепляющие косынки, которые устанавливаются диагонально под углом 90?.
  • При необходимости горизонтальную поверхность можно расширить дополнительными балками.
  • Такой простой фиксатор может держать лист только в горизонтальном положении, он не оснащен подъемным механизмом, поэтому его высоту приходится дополнительно подгонять для разных помещений.
• Изготовление металлического универсального подъемника из труб с помощью сварочного аппарата:
  • Основание делается из металлической трубы 80?80 мм, опора для трубы сваривается из двух уголков.
  • К трубе с четырех сторон привариваются ножки с раскосами. Ножки должны сниматься или складываться для удобства транспортировки.
  • Переходим к изготовлению телескопического штатива. Он должен состоять из трех труб разного сечения. Самая широкая труба 80?80?2 мм находится внизу, средняя имеет размер 60?60?2 мм, самая тонкая часть находится вверху, ее размер – 40?40?2 мм. Вставляем трубы одну в другую, фиксируем заглушкой с одной стороны каждый отрезок. На конце самой тонкой трубы делаем крепление для поворотного стола.
  • Распорной стол будет состоять из труб 40?25?2 и 30?20?2.Соединяем трубы в форме буквы «Н», сваривая их одну с другой. В средней перемычке должны быть отверстия для крепления подпорок.
  • Далее нужно сделать две подпорки. Каждая из них сваривается в форме буквы «Т», с длинной вертикальной ножкой, на которой нужно просверлить отверстие. Соединяются такие подпорки со столом с помощью болтов.
  • Прикрепляем поворотный механизм к собранной конструкции.

Барабан и лебедку фиксируем на самой толстой трубе стойки, а поворотный механизм – на самой тонкой.

• Все комплектующие соединяются между собой болтами, что позволяет, при необходимости, разобрать подъемник и спрятать его до следующего ремонта или перевезти на новое место.
• Такой механизм многофункционален, а значит, принесет существенную пользу во время различных видов работ.

Если подъемник для ГКЛ своими руками изготовлен из хороших материалов, правильно собран, то он прослужит очень долго, будет удобен в хранении и транспортировке. Крепление листов гипсокартона к стенам и потолку мастер сможет выполнить более качественно и с меньшими физическими усилиями.

Существующие тонкости

Чаще всего самодельный подъемник ГКЛ имеет размеры 115 и 290 см. Это оптимальные габариты. Данная схема внутреннего механизма имеет подробные характеристики, которые непременно стоит учитывать.

Вне зависимости будете ли вы приобретать готовый подъемный механизм или займетесь самостоятельным изготовлением рекомендуется не забывать о нескольких нюансах, которые помогут вам приобрести или соорудить качественное устройство:

• Любой выбранный материал для сооружения подъемного механизма, металлическая и деревянная стойка одинаково будет испытывать существенную нагрузку. Поэтому рекомендуется оснастить все опорные элементы подъемника «косынкой» или любыми другими деталями для придания жесткости и прочности конструкции.
• Предварительно продумайте вариант сооружения складной конструкции подъемного механизма. Транспортировка такого устройства будет проходить легче, к тому же не потребуется выделять много места для его хранения.

• Помимо стопорных механизмов, которые расположены на лебедках и реечных передачах необходимо дополнительно приобрести детали для фиксации. Они будут надежно фиксировать столик для гипсокартонных листов, приподнятых на высоте. В противном случае возникает большой риск получить серьезную травму.
• Избегайте моделей с пластмассовыми деталями, они крайне ненадежны.
• Высота подъемного механизма должна достигать четырех–пяти метров, этого вполне достаточно для ремонтных и монтажных работ в жилом доме или квартире. Высота потолочной поверхности редко превышает данные параметры.

• Масса загружаемых на подъемный механизм строительных материалов должна выдерживать от тридцати до пятидесяти килограмм.
• Так называемый столик, на котором фиксируются гипсокартонные листы или другие строительные материалы, рекомендуется выбирать в Н-образном формате. Подобная основа и распорка является более устойчивой и прочной.
• Многофункциональность подъемника заключается в возможности работать и с горизонтальной, и с вертикальной поверхностью.

Конструкция приспособления

Подъемник состоит из телескопической стойки, которая изменяет свою длину в зависимости от потребностей. Она может быть квадратного сечения или круглого. Следующим конструктивным элементом является шасси, за счет которого производится движение и установка устройства в определенном положении. Зачастую шасси представлено трубой с сечением ¾ дюйма.

Самой важной деталью является распорный стол, непосредственно на который устанавливается гипсокартон или профиль. Он выглядит как каркас для листа, по бокам оснащен трубами различного сечения (в зависимости от рода использования и типа)

Также любой телескопический подъемник для монтажа и листов гипсокартона оснащается лебедкой, которая контролирует подъем стойки. Она соединяется с барабаном, может накручиваться в два ряда или в один. Многие домашние мастера утверждают, что если лебедка крутится в один ряд – то подъем телескопической стойки осуществляется быстрее.

Приспособление для переноски гипсокартона

Часто приходится переносить плиты гипсокартона вручную. Стоит отметить, что делать это в одиночку неудобно, . Переносятся листы обычно двумя рабочими, но даже при такой транспортировке на этаж лист можно переломать. Есть специальные системы для переноски листов материала, например:

Для удобства работы с гипсокартоном есть большое количество приспособлений, которые можно купить в магазине или соорудить самостоятельно, для экономии средств.

Работа с гипсокартоном показывает высокие результаты во время обеспечения практически каждого проекта, и нередко мы делаем ее без помощника. А значит, необходим специальный инструмент и приспособления для гипсокартона, которые помогут сделать работу еще более качественно и во многом упростить обработку необъятных листов.

спомогательный инструмент

Сегодня мы рассмотрим специальные приспособления для монтажа и обработки листов гипсокартона.

Подъемник

Когда отделывается потолок, мастеру очень сложно справиться с работой. Поднятие хрупких и громоздких листов к потолку и удержание их на высоте – задача непростая.

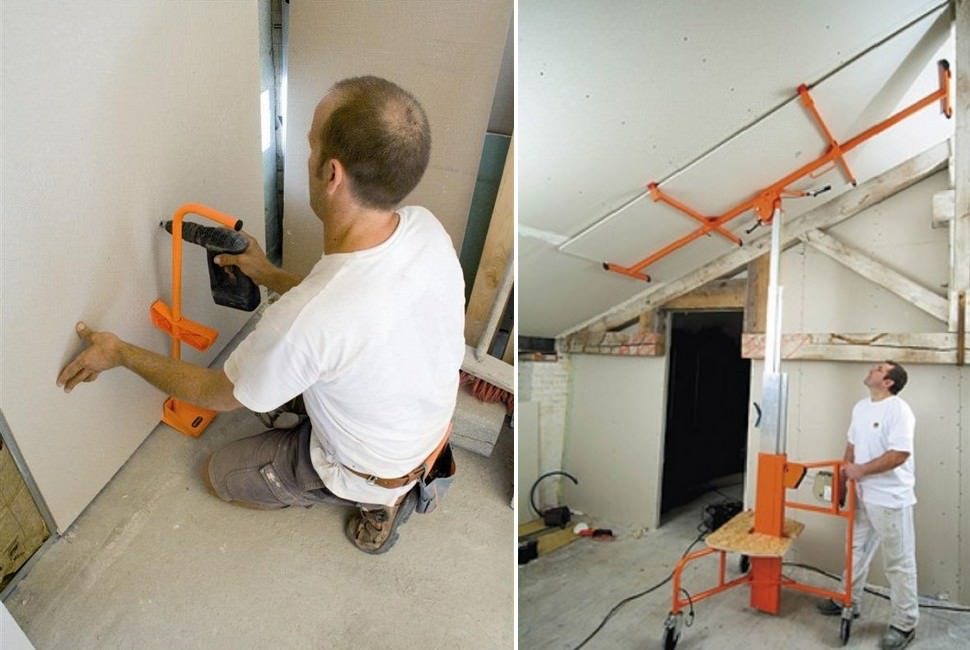

Подъемник распорка для гипсокартона – надежная станция для поднятия и удержания ГКЛ плит, да и прочих отделочных материалов, которая используется при работах с потолками, закладкой вентиляционных каналов и даже декоративной отделкой потолков. Приспособление для поднятия гипсокартона может быть выполнено из алюминия или стали, легко разбирается и собирается, удобно в работе и транспортировке. Подъемник для гипсокартона высотой в 1,4 — 1,6 м может выдержать вес материала до 60 кг, а приспособление высотой в 3,5 — 4,5 м — 30-40 кг. Зачастую, подобные подъемники дополнительно оборудованы держателями и фиксаторами.

Премос

Подъемник Премос — это современное приспособление для монтажа гипсокартона на потолок. Устройство во многом облегчает процесс монтажа листов, поэтому для многих оно уже стало незаменимым.

Преимущества инструмента:

• Приспособление позволяет установить и зафиксировать лист гипсокартона в любом положении;
• Перемещение листов гипсокартона с одного места на другое с устройством Премос – не проблема;
• Помимо работ с гипсокартоном, использовать приспособление можно при монтаже кондиционеров, закреплении массивных люстр, устройстве вентиляции, креплении габаритной аппаратуры.

Высота подъема устройства Премос — от 3,2 до 4,2 м, грузоподъемность достигает 100 кг при общем весе конструкции 23 кг. Устройство удобно как при транспортировке, так и при эксплуатации.

Угловые насадки для электрического инструмента

Нередко в работе с ГКЛ, особенно если она связана с достаточно сложными геометрическими формами и многоуровневыми потолками, применяются насадки для шуруповертов и дрелей. Они удобно располагаются на электрическом инструменте, могут быть зафиксированы в нескольких положениях, поворачиваются вокруг своей оси.

Приспособление для фигурной резки

Имеется в арсенале профессионалов и специальный резак для ГКЛ – балеринка, при помощи которой можно легко проделать большие, правильной формы отверстия – от 15 до 35 см. Работать инструментом легко и с ним справится даже новичок, главное, чтобы подобная штуковина была в вашем наборе инструментов.

Если говорить о маленьких отверстиях, скажем, от 2 до 13 см в диаметре, которые наиболее востребованы при работе с ГКЛ, то лучше использовать набор кольцевых пил по гипсокартону. Это специальные насадки для дрелей, которые применяются в работах с потолками и нишами, для устройства освещения или прокладки некоторых коммуникаций.

Для монтажа

Прикручивая лист гипсокартона к стене или потолку, можно повредить материал, если немного не учесть глубину погружения самореза. Профессионалы рекомендуют использовать специальное приспособление-насадку на дрели и шуруповерты, которая поможет с обшивкой каркаса гипсокартоном. Это бита с ограничителем, которая не даст испортить материал во время заворачивания саморезов в лист.

Для переноски

Довольно часто мы работаем в одиночку, и перенести лист гипсокартона из одного помещения в другое бывает слишком сложно. Чтобы облегчить переноску ГКЛ и были изобретены ручки-держатели для гипсокартона, которые позволяют удобно поднять лист и, придерживая, перенести, куда необходимо.

Для поднятия

Чтобы аккуратно поднять гипсокартон с пола или просто немного сменить его положение, когда прикладываете лист к потолку или стене, можно использовать ножной противовес – педаль для гипсокартона, на одну сторону которой устанавливается лист гипсокартона, а вторая работает, как рычаг.

Особенности и назначение

Подъемник для ГКЛ представляет собой приспособление, с помощью которого можно поднять листы на определенную высоту, чтобы зафиксировать их в необходимом положении. При этом человеку не придется прилагать особых усилий. В качестве основных достоинств подобных устройств выступают простота их использования и экономия времени.

Подъемники для гипсокартона отлично могут использоваться при отделке каркаса. Конструкция позволяет устанавливать материалы любых размеров, что очень удобно, даже если приходится работать в одиночку. Лист необходимо уложить на опорную раму и поднять на нужную высоту, укрепив у самого каркаса. С помощью описываемого приспособления вы сможете осуществить еще и разметку углов, а также потолка.

При самостоятельной работе такие манипуляции могут быть совершены с ошибками. Если же подъемник будет использоваться при подъеме лазерного уровня, то вы сможете изобразить идеальную линию монтажа каркаса с первого раза. Достаточно часто специалисты и домашние мастера с помощью подъемников осуществляют монтаж профилей, когда приходится работать с труднодоступными участками. Вместо гипсокартона на подъемник следует уложить профильные направляющие, которые поднимаются к линии разметки.

Бюджетный вариант – установка своими руками

При покупке автоподъемника необходимо четко представлять, с какими автомобилями вы будете иметь дело. Для легковых авто со стандартным весом нужен подъемник до 3,5 тонн грузоподъемности. Для всех остальных типов авто нужны более мощные конструкции. Перед покупкой автоподъемника необходимо убедиться, что в конструкции присутствуют все комплектующие. Убедитесь также, что фото и инструкции, которые прилагаются, соответствуют модели.

Перед  установкой подъемника своими руками нужно правильно подобрать место. Размещение должно быть удобным для вас и ваших клиентов, а также создавать комфортную для работы и передвижения обстановку. Для установки подъемника своими руками необходимо заранее подготовить бетонное покрытие

Очень важно, чтобы толщина покрытия была от 250 до 400 мм

Также необходимо при заливке бетона создать идеально ровную поверхность. Для большинства конструкций подъемников ровный пол очень важен, исключение – агрегаты с рамным основанием, как на фото. Они очень надежны и долговечны по сравнению с бескаркасными типами конструкций. При поднятии автомобиля подъемники с рамным основанием имеют значительно больший упор, потому скорость поднятия и безопасность у них выше.

Расчет монтажа автоподъемника необходимо выполнить так, чтобы при полном поднятии автомобиля он не упирался в потолок. Конструкция должна быть выставлена в соответствии с максимальной длиной предполагаемых автомобилей, которые вы будете ремонтировать в автосервисе. В среднем, бампер у всех автомобилей выступает минимум на 2 метра от середины держателей автоподъемника.

На следующем этапе установки подъемника своими руками необходимо правильно выставить по уровню его каркас и надежно зафиксировать. Только после этого приступают к заливке раствором. Заливку необходимо делать в несколько этапов, предварительно замерив симметричность каркаса. После того, как бетон застынет, можно приступать к закручиванию болтов для окончательной фиксации каркаса конструкции. Вставьте монтажные болты в отверстия стояков. Длина болтов должна быть не меньше 220 мм. После этого приступайте к затягиванию гаек.

Для винтовых типов подъемника нужно предварительно выровнять их по высоте. Для гидравлических автоподъемников необходимо правильно выполнить протяжку троса. После этого наденьте все цепи и проверьте, все ли болты хорошо затянуты. Если в процессе затягивания болтов каркас подъемника смещается и симметричность его стоек не совпадает, то нужно подставлять металлические пластины под его стойки. Эти пластины идут вместе с подъемником.

Готовый вариант

При отсутствии желания или необходимости в самостоятельном изготовлении подъемного механизма логичным решением будет его приобрести. Марка «Премос» является наиболее востребованной в соотношении стоимости и качественности изделия. По принципу работы такой механизм не обладает отличительными чертами от реечных автомобильных домкратов. Учитывая его демократичную стоимость, подъемный механизм «Премос» довольно быстро стал любимцем у покупателей.

Данный механизм дает возможность поднимать и фиксировать разного рода строительные материалы, весом до ста килограмм. А при помощи телескопической штанги подъемником обеспечивается высота до трех с половиной метров. А используя дополнительную выдвижную штангу можно удлинить ее до четырех с половиной метра.

Для работы с подъемником, высота которого превышает три метра, необходимо поделать следующие манипуляции:

1. Проверните рукоятку, телескопическая штанга при этом должна быть слегка выдвинута.
2. Используя рейку, обоприте ее в раздвижные подпорки. Выдвигайте рейку на необходимую высоту. Для комфортного использования вокруг отверстия, которое предназначено для фиксирования раздвижной подпорки, производитель указывает высоту столика.
3. Фиксирование происходит при помощи метиза (любое металлическое изделие), которое вставляется в отверстие. Но специалисты рекомендуют применять для крепежа стальные штыри на цепочках.

Обзор подъемника «Премос» смотрите далее.

Подъемники – виды, классификация, конструкторские решения

Строители-отделочники, постоянно выполняющие работы по монтажу потолочных гипсокартонных конструкций, знают, как сложно удерживать ГКЛ на весу. Одновременно с этим, листы нужно крепить. И что самое интересное, в конечном итоге лист должен лежать на потолочной поверхности ровно и красиво, а крепление – быть надежным.

Такие манипуляции произвести одному человеку практически невозможно, поэтому даже профессионалы постоянно берут себе кого-нибудь в напарники. Если же у вас нет помощника и даже достойного кандидата на эту должность, то специалисты рекомендуют приобрести специальный подъемник гипсокартона

По прибытию в специализированный магазин, рекомендуем обратить свое внимание на такие лейблы как Levpano и Roger Mondelin. Это наиболее качественные и надежные образцы, проверенные в деле

Агрегат фирмы Levpano

Основная задача подъемника ГКЛ – подъем гипсокартона к месту крепления. Подъемники наиболее востребованы при креплении ГКЛ потолков, так как только с их помощью можно максимально ровно прижать лист гипсокартона к каркасу.

Что касается высоты, то подъемники для ГКЛ бывают как с механическим приводом, так и с электрическим, поэтому вы всегда сможете отрегулировать высоту подъема. Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками.

Подъемники – виды и конструкции

Вообще, существует несколько видов подъемников. Они классифицируются в зависимости от выполняемых видов работ.

Если говорить про все виды кратко, то получается примерно следующее:

стеновой агрегат (из названия понятно, что прибор предназначен для крепления ГКЛ к вертикальным поверхностям);

Стеновой подъемник

подъемник потолочный (предназначен для крепления ГКЛ на потолочные конструкции);

Потолочный подъемник

универсальный подъемник (пригоден как для потолков, так и для стен).

Универсальный агрегат

Для обеспечения максимального результата при производстве, каждый вид подъемника имеет свои характеристики и индивидуальные требования эксплуатации. Проще говоря, используя подъемник на свой лад, вы не сможете максимально эффективно организовать рабочий процесс, что, в конце концов, может привести к поломке агрегата.

Делаем подъемник своими руками

Если внимательно посмотреть на чертежи, то подъемник-распорка для гипсокартона не требует каких-либо особых затрат. Давайте рассмотрим основные приспособления и материалы, которые нам могут понадобиться в работе:

• профилированные трубы, с помощью которых обеспечивается должная жесткость каркаса;
• обрезки труб не нужно выкидывать – они пойдут на изготовление ног будущего агрегата;
• не забывайте про колеса – с их помощью передвигать конструкцию будет гораздо легче;
• если вы любитель сложных конструкций, то следует запастись тросиками и роликами.

Перед началом работ нужно заранее обзавестись чертежом (см. на фото). Также, не забывайте о правильном расчете нагрузки на конструкцию, ведь неправильный расчет приведет к поломке агрегата.

Пример чертежа

Все комплектующие конструкции скрепляются друг с другом при помощи болтов. Роль подъемного механизма исполняет механическое приспособление или же электрический мотор (вот тут-то и пригодятся тросы). Если вы изготавливаете подъемник с «ручным» приводом, то в конструкцию необходимо добавить «ноги» для большей устойчивости.

Изготовления фиксатора – как альтернатива подъемника

Не у каждого из нас есть свободное время на изготовление подъемника. Ведь если вы занимаетесь работой с потолочными конструкциями из гипсокартона всего лишь раз в несколько лет, то вам ни к чему иметь громоздкое устройство

В качестве альтернативного решения мы предлагаем обратить внимание на фиксатор

Изготовить его гораздо легче (да и быстрее) и при этом вы потратите денег по минимуму.

Вот краткая инструкция:

Вам потребуется длинный брус (на высоту вашего потолка). Горизонтальная часть конструкции и ширина должны быть не менее 90 см. Получается, что два бруса образовывают собой букву «Т». Крепятся они гвоздями, которые при забивании нужно немного топить.

Сооружение фиксатора

Теперь приступаем к изготовлению косынок. Они располагаются между горизонтальной и вертикальной частями фиксатора.

На этом фото видно, как изготавливаются косынки

По своей сути, фиксатор является обыкновенной подставкой под ГКЛ в строго горизонтальном положении. Если вы не собираетесь постоянно работать с гипсокартоном, то данная конструкция для вас – просто незаменима!

Как сделать

Самодельный подъемник-распорка для гипсокартона не менее эффективен, чем профессиональное приспособление (к примеру, «Премос» или «FIT»). К тому же, его можно сделать в домашних условиях. Перед началом работы нужно подготовить чертежи.

Фото — чертеж подъемника

Подпорка по этой схеме может производиться из дерева и металлопрофилей – это очень удобно, т. к. не требуется дополнительных расходов. Нужно учесть только затраты на крепежные элементы и лебедку. Все детали между собой соединяются болтами.

Подъемник можно сделать простой (одноразовый – для работы только в одной комнате) и многоразовый (он подойдет для разной высоты потолка). Нужно отметить, что первый вариант будет проще переоборудовать под другое помещение, нежели сконструировать второй.

Пошаговая инструкция. как сделать подъемник для подшивки гипсокартона на каркас:

1. Первым выбирается брус, длина которого равняется расстоянию от пола до потолка. Далее, к нему подбирается еще один с сечением не менее 40 мм и высотой от 90 мм до 100. Брусья нужно соединить буквой «Т» при помощи гвоздей 150. Соответственно, меньший из них должен образовывать горизонтальную плоскость;
2. На подпорку нужно установить так называемые косынки – они придадут конструкции жесткости. Их монтируют по диагонали от горизонтального бруса к вертикальной опоре. Обязательно отмеряйте прямой угол, после установки должно получиться два идеальных равнобедренных прямоугольных треугольника. В противном случае подъемник для гипсокартона не будет надежным и точным;

Фото — косынки

После при необходимости расширяете горизонтальную поверхность за счет установки дополнительных балок. Все углы должны быть прямые – это очень важно для работы.

Если у Вас в хозяйстве есть профессиональный сварочный инвертор и чертеж металлического телескопического подъемника для гипсокартона – то можно сделать более сложный, но практичный в использовании универсальный. Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые. На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2.

Фото — стеновой профессиональный подъемник

1. Крепление стола производится по такой же схеме, как и в описании работы выше. Учтите, что нужно обязательно устанавливать косынки под углом 90 градусов и удобнее всего при работе с металлом крепить их не болтами, а сварочным соединением;
2. В трубах проделываются отверстия, через которые будет в дальнейшем проходить лебедка. На самую широкую, которая будет являться станиной, устанавливается барабан. Общая схема имеет следующий вид;

Фото — расположение труб

Далее, сваривается стол, подвижные ножки, каркас и они соединяются между собой. Эти элементы лучше крепить друг к другу болтовым способом, чтобы при необходимости можно было легко разобрать; Фото — металлический подъемник
Если соединение некоторых частей по фото не понятны, рекомендуем просмотреть видео-инструкцию.

Видео: наглядное применение подъемника

В некоторых случаях проще купить готовый подъемник для гипсокартона, чем проектировать самодельный, тем более цена на приспособление невысокая.

Правила и инструкции

Как ни странно, но существует много внештатных и опасных ситуаций, которые уже происходили и не раз. Иногда застревают в щелях двери руки или ноги, падает с высоты кабина. А детские игры с лифтом никогда не приносят положительных историй. Все это берется за основу в процессе монтажных работ и установок. Такой агрегат не должен приносить хозяину проблем.

Многие не соглашаются на готовые установки по причине того, что нужно создать нестандартную кабину. Но не стоит эти размеры делать слишком завышенными. Переделать готовую конструкцию куда проще, чем создать полноценный новый лифт, который будет полностью справляться со своим назначением. Безусловно, лифт на второй этаж в частном доме — это реальность, но и о безопасности не стоит забывать.

Безусловно, каждый человек считает, что комфортные условия для жизни должны быть в любом частном доме. Сегодня создать подъемное устройство не так сложно, но с условием соблюдение всех правил.

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

1. Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
2. На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
3. Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
4. В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
5. На валу редуктора устанавливают шпонку.
6. Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
7. В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Изготовление своими руками

Для того чтобы изготовить устройство, осуществляющее подъем гипсокартона, необходимо запастись металлическими деталями в виде колеса, труб, уголков и рам. Из инструментов вам потребуется сварочный аппарат, болгарка, метизы и лебедка.

Начинать следует с изготовления треноги. В основание треноги должен входить штатив, потому изготовлять основание надо на основе данных о ширине трубы, используемой под главную ось. К основанию приваривается три «ноги», укрепленных рамами, к концам которых крепятся колеса на шарнирах. Шарниры должны вращаться на 360 градусов.

Далее устанавливается телескопический штатив, в качестве которого используется круглая или квадратная труба, ширина которой не должна быть менее 8 см. Штатив должен нужен прочный и крепкий. Это необходимо помнить, поскольку штатив должен складываться, а значит к верхней части диаметр трубы будет уменьшаться, вследствие чего будет уменьшаться устойчивость конструкции, удерживающей гипсокартонный лист.

После завершения второго этапа можно приступать к монтажу грузовой площадки. Площадка изготавливается либо в виде полноценной прямоугольной рамы, либо в виде буквы «Н». В любом случае, конструкция площадки должна быть следующая: с обеих концов горизонтальной балки параллельно друг другу приварены две другие балки одинаковой длинны. К середине этих балок перпендикулярно им (но в той же плоскости) приварены подпорки в виде буквы «Т». В результате у вас должно получиться подобие двух сваренных у основания крестов, имеющих на верхних концах короткие перекрытия.

Если вы решили сделать площадку для ГКЛ в вид рамы, то сваренный прямоугольник детали должна пересекать балка, делающая конструкцию более устойчивой.

В последнюю очередь изготавливается подъемный механизм. Он может быть в виде колеса с лебедкой или рычага. Удобство первого механизма в том, что усилий прикладывается меньше, однако работа с таким устройством отнимает больше времени. Конструкция на рычаге помогает сэкономить время, но требует от работника недюжинного физического усилия.

Рычаг крепится непосредственно к штативу, а лебедка – на выносную балку.

Как уже говорилось, простые механизмы в виде лебедки и рычага вероятно заменить на электропривод, что ещё больше облегчит работу с подъемником.

Предложения от производителей

Подъемник для ГКЛ (гипсокартонных листов) даёт существенные преимущества во время выполнения операций с гипсокартонными листами в сравнении с осуществлением всех работ вручную:

Сокращает количество монтажников до одного человека. Каким бы виртуозом вы ни были, в одиночку приложить к потолку гипсокартонный лист у вас не получится. Подъемник-распорка делает такой трюк возможным;

Пока подъёмник удерживает ГКЛ в заданном положении, монтажник его прикручивает

Облегчает транспортировку гипсокартонных листов по стройплощадке. Рассматриваемый прибор позволяет не только поднимать и удерживать секции, но и перевозить их с места на место.

Нелёгкий лист гипсокартона можно перевезти в нужное место, закрепив в подъёмном механизме

В строительных магазинах можно встретить следующие приспособления для монтажа гипсокартона на потолок:

Levpano 1

Подъемник гипсокартона Levpano 1 – детище немецкой , давно и справедливо заслужившей репутацию производителя продукции высокого качества. Технические характеристики:

Удачно расположенный на ручке модели Levpano 1 фиксатор предотвращает возможное падение гипсокартонного листа

Премос

«Премос» – это профессиональный подъемник для гипсокартона, способный справиться с задачами различной сложности. Примечательно, что стоит он, несмотря на высокие эксплуатационные возможности, недорого.

Технические характеристики:

«Премос» в комплекте имеет специальную сумку-чехол, в которой его удобно переносить в разобранном виде

EDMA

«Эдма» – представитель популярного французского бренда, отличительной чертой которого можно назвать возможность эксплуатации в ограниченном пространстве. Технические характеристики:

В «Эдме» можно осуществлять подъём гипсокартона автоматически с помощью шуруповёрта
