Электропроводка в частном доме своими руками

Содержание

С чего начинать

Итак, вы определились с участком и домом. У вас есть электроэнергия недостаточной мощности или проект на новое строение. До начала дальнейших действий нужно сделать обоснование на подключение 15 кВт. То есть перечислить приборы и устройства, которые вы планируете использовать в доме и на участке.

Составить список просто. Например:

  • Стиральная машина — 1,5 кВт.
  • Холодильник — 0,8 кВт.
  • Бойлер — 2,5 кВт.
  • Утюг — 1,2 кВт.
  • Электрочайник — 2 кВт.
  • Насос для скважины — 1,5 кВт.
  • Насосная станция для обеспечения подачи воды — 0,8 кВт.
  • Музыкальный видеоцентр — 1,2 кВт.
  • Компьютеры 3шт, общей мощностью — 1,5 кВт.

Всего: 13 кВт.

Не хватает еще 2 кВт. Добавьте пол с электроподогревом в ванной мощностью 2 кВт. Или другую нагрузку, которая должна работать вместе с перечисленными приборами одновременно. Даже если вы и не планируете устанавливать теплый пол, этого никто, кроме вас, не знает. Определив список приборов, работающих одновременно, вы обоснуете подведение к дому 15 кВт, а не меньшей мощности.

Если к дому уже подведено электричество, вы можете подать документы на увеличение мощности. Требования при этом не меняются.

Как выполнить подвод кабеля по воздуху

Выполнение ввода по воздуху выполняется быстро, без дополнительных затрат, но этот кабель может быть оборван ветками или падающим деревом, а также автомобилями. Кроме того, необходимо выполнить следующие требования:

  1. Высота подвода кабеля к зданию более 2,75 м.
  2. Расстояние между проводом и проезжей частью должно быть больше 6 м в нижней точке провисания.
  3. Без промежуточного столба кабель натягивается на длину до 10 метров. Расстояние от дополнительного столба до магистрали не больше 15 м.

На рисунке изображена схема подключения электричества к дому от столба по воздуху и расстояние между опорами. Если длина ввода электроэнергии в частный дом превышает 25 м, то это уже не подвод кабеля, а прокладка магистральных линий на столбах для электрических проводов, которую выполняют соответствующие организации.

Ввод кабеля в дом через стену в деревянном доме выполняется в стальной трубе. При вводе в кирпичное здание труба может быть пластиковая. К щитку кабель прокладывается скрытым или открытым способом и на высоте менее 2 м закрывается пластиковой или стальной трубой.

При недостаточной высоте сооружения, ввод кабеля для воздушной линии на даче или частном доме выполняется через прямую или изогнутую (гусак) стойку. Они отличаются формой и креплением на стене:

  1. Прямой ввод крепится на стене дома, и кабель проходит сквозь крышу. В дальнейшем он стыкуется с проводом, заходящим в здание. При этом попадание влаги внутрь трубы не опасно.
  2. Труба, выполняющая ввод, изогнута и проходит через стену дома. При этом кабель идет цельным куском от столба через гусак для электричества до вводного автомата или электросчетчика.

Сечение и материал кабеля зависит от его длины:

  • до 10 м — медный кабель 4 мм²;
  • от 10 до 15 м — медные провода 6 мм²;
  • сечение алюминиевого кабеля не менее 16 мм².

Прокладка электрического провода

Есть два варианта прокладки кабеля:

  1. Устаревший. Вдоль трассы натягивается стальной трос или проволока. К ним при помощи специальных креплений подвязывается изолированный кабель.
  2. Современный. Использовать самонесущий изолированный провод СИП. Он натягивается без дополнительных тросов и держится за счет прочной изоляции или внутренней стальной проволоки.

Такой кабель является самым распространенным при выполнении ввода в дом. Его подключение производится специальной арматурой, включающей в себя натяжные устройства, крепления и фарфоровые или пластмассовые изоляторы. Эти устройства изготавливается менее прочными, чем сам кабель и при налипании снега или падении деревьев арматура разрушается и токопроводящие жилы падают на землю. Сам кабель и его изоляция при этом остаются неповрежденными. При устранении аварии достаточно поменять крепления и изоляторы.

На картинке изображен устаревший способ ввода четырьмя одножильными проводами, натянутыми на фарфоровых чашечках и как закрепить СИП на стене дома.

Какие есть требования к системе энергоснабжения участка

Если заключен договор только на подведение электричества, без предварительных мероприятий, то сетевая организация будет подключать уже готовую систему. Готовить систему энергоснабжения надела придется самому собственнику либо нанятым специалистам. В техрегламентах прописаны следующие требования к ней.

От точки присоединения кабель может быть проложен в земле или по воздуху. Глубина траншеи для укладки кабеля с АВБбШв 4×16 мм2 составляет 80 см, а ее ширина – 0,4 м. В грунт на расстояние 25 см от кабеля зарывается сигнальная лента. Расстояние от водостоков, канализации, системы водоснабжения и пр. – не менее 2 м.

Воздушный кабель СИП 4×16 мм2 и несущим тросом не должен быть проведен выше, чем в 6 м над землей при дистанции между опорами не более 15 м. Кабель не должен провисать более чем на 3,5 м над поверхностью почвы. Провод входит в дом на высоте не менее 275 см. От точки технологического присоединения до точки входа кабеля в дом не должно быть более 40 м.

Обязательно устанавливается счетчик электроэнергии. Все остальное необходимое оборудование будет прописано в технических условиях подключения.

Преимущества подключения электричества в СНТ

Индивидуальное подключение к сетям обусловлено 3 преимуществами:

  1. Устаревшим оборудованием. В ходе эксплуатации оно теряет свои свойства, из-за чего фактическая мощность в несколько раз ниже нормативного показателя.
  2. Наличием должников. Когда в СНТ есть участники, которые не оплачивают счета за электроэнергию, остальные члены СНТ вынуждены распределять сумму их долга между собой. Если товарищество не будет оплачивать услуги в полном объеме, то имеется риск прекращения предоставления услуги для всех членов, подключенных к сети.
  3. Дополнительными расходами. Устанавливаются в индивидуальном порядке уставом СНТ.

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым разъемом. Его применяют для подключения бытовых и промышленных потребителей. Штепсельные соединения для сети напряжением до 380 В рассчитаны на номинальные токи 25 А и 30 А. Зажимы для подключения жил кабеля применяются винтовые, они обеспечивают надежный контакт. Корпус из карболита обладает достаточной прочностью.

Контакты могут быть цилиндрическими, плоскими или комбинированными. Пружинные зажимы повышают надежность электрических соединений. Гнезда розетки могут снабжаться специальными пробками для защиты от детей. Штепсельный разъем следует приобретать в паре, части которой должны подходить друг к другу.

Силовые разъемы РШ-ВШ стоят около 100 руб., что значительно дешевле по сравнению с аналогами. Недостатком является черный цвет, который может не соответствовать дизайну помещения. Устройство обычно применяют в подсобных помещениях, но оно также надежно работает на кухне, если его использовать для подачи напряжения на плиту.

Силовые розетки ССИ-125

Аббревиатура розетки расшифровывается таким образом – силовой соединитель ИЭК стационарный для номинального тока 32 А и с пятью полюсами для трех фаз, нейтрали и земли.

Модель предназначена для работы под напряжением до 380 В, степень защиты которой составляет IP44 (может эксплуатироваться во влажной среде).


Силовая розетка ССИ-125

Розетка крепится к стене на дюбели. Ее применяют для подключения любой нагрузки на 3 фазы: электродвигателей станков и насосов, тепловых пушек и котлов, электрических печей и других. Мощность устройств может достигать 63 А и 125 А. Клеммы отделяются от внешней среды сальником. Крепление каждой жилы производится одним прижимным винтом. Способ не очень надежный, так как при затягивании винт оставляет насечку, и со временем жила может обломиться. Винтовое соединение с окольцеванием провода и с прижимной пластиной в других типах розеток является более надежным. При подключении многопроволочных жил необходим наконечник.

Тарифы на электричество в небольших населенных пунктах

Тарифы на электричество в России зависят от типа населенного пункта, в котором находится домовладение с источниками потребления энергии. Для жителей сельской местности действует льготный тариф на электроэнергию. Как правило, скидка по льготному тарифу составляет 30%, однако устанавливается она на региональном уровне.

Но здесь есть одна тонкость: льготой могут пользоваться лишь жители районов, имеющих официальный статус сельского муниципального образования.

Это же касается и жителей поселков городского типа. Хотя многие поселки мало чем отличаются от сел, а доходы большинства жителей далеки от городских, платить им приходится по городскому тарифу.

Тарифы в Московской области

Сказанное выше касается и Московской области, где городское население платит за электричество больше, чем сельское. К тому же областные тарифы пересматриваются каждый год. С 01.01.21 года, исходя из одноставочного тарифа для населения жители городов (Балашихи, Долгопрудного, Жуковского, Королева, Коломны и так далее) должны уплачивать 5,73 рублей/ кВт/ч.

В то же время для сельского населения области он составил всего 4,01 руб.

И все же территориальная дифференциация сохраняется – сельские жители и по ним платят меньше.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

  • минимальная высота подводящего кабеля над землей составляет 2,75 м;
  • аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

  1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
  2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

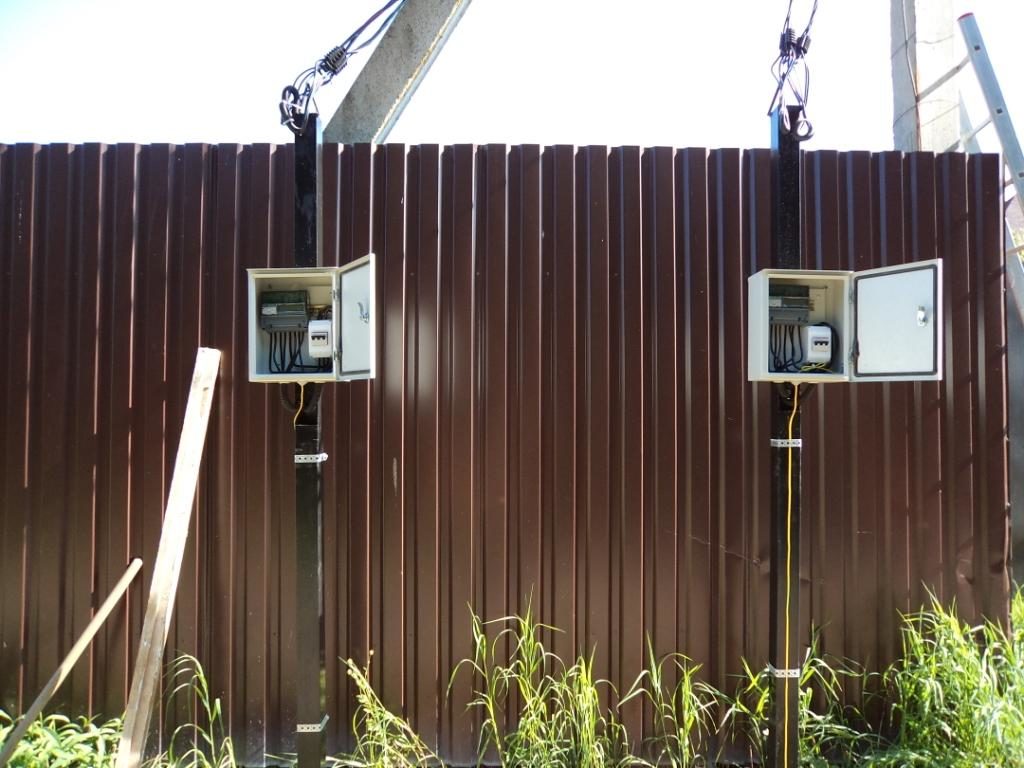

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Арматура для крепления СИП-провода

Арматура для СИП обеспечивает правильный и качественный процесс передачи электричества по воздуху. Конструкции должны выполняться из влагостойких материалов, подходить под напряжение однофазной или трехфазной сети. Замена изделий допускается 1 раз в 20 лет.

Перечень необходимых материалов

Анкерные кронштейны

В электротехнической практике применяются следующие виды арматуры:

  • Анкерные кронштейны – по 1 на дом и опору ЛЭП. Алюминиевые приспособления не подвергаются коррозии, колебанию температур. Фиксируются бандажными лентами из нержавеющей стали.
  • ответвительные зажимы – 4 (220 В) или 8 (380 В) штук. Создают контакт при соединении кабелей сечением 6-150 мм2 с проводниками сечением 1,5-6 мм2.
  • Анкерные зажимы – 2 шт. Элементы обеспечивают фиксацию проводов с изоляцией на ответвлениях до 1000 В. Внутренние клинья из термопластика исключают повреждения изоляционного слоя;
  • промежуточные зажимы. С их помощью можно подключить СИП-4 к промежуточной или угловой опоре. Материал имеет корпус, стойкий к ультрафиолету.
  • Крюки. Применяются, чтобы провести проводник по воздуху на деревянной, металлической опоре или поверхности стены.

Также понадобятся гильза, гофрированный рукав из металла для подвода кабелей через стену здания.

Куда следует обратиться для подключения электричества в Москве и Московской области (сроки подключения к электросетям)

Вопросами подключения к электросети занимается ПАО «МОЭСК» (Московская Электростевая Компания). Она оказывает услуги по передаче электрической энергии и по подключению домов к электричеству в Москве и в Московской области.

Заявку на подключение можно подать несколькими способами:

  1. Прийти лично в ближайшее отделение МОЭСК.
  2. Оставить онлайн-заявку на подключение. Прежде необходимо зарегистрироваться на сайте.
  3. Заказным письмом с описью вложения, прикрепив все необходимые документы.

Заявленный компанией срок подключения от момента подачи заявки до выдачи акта технического присоединения — не более 20 дней. Все зависит от сложности работы — срок может значительно сократиться. Минимальный срок зависит от объема работы.

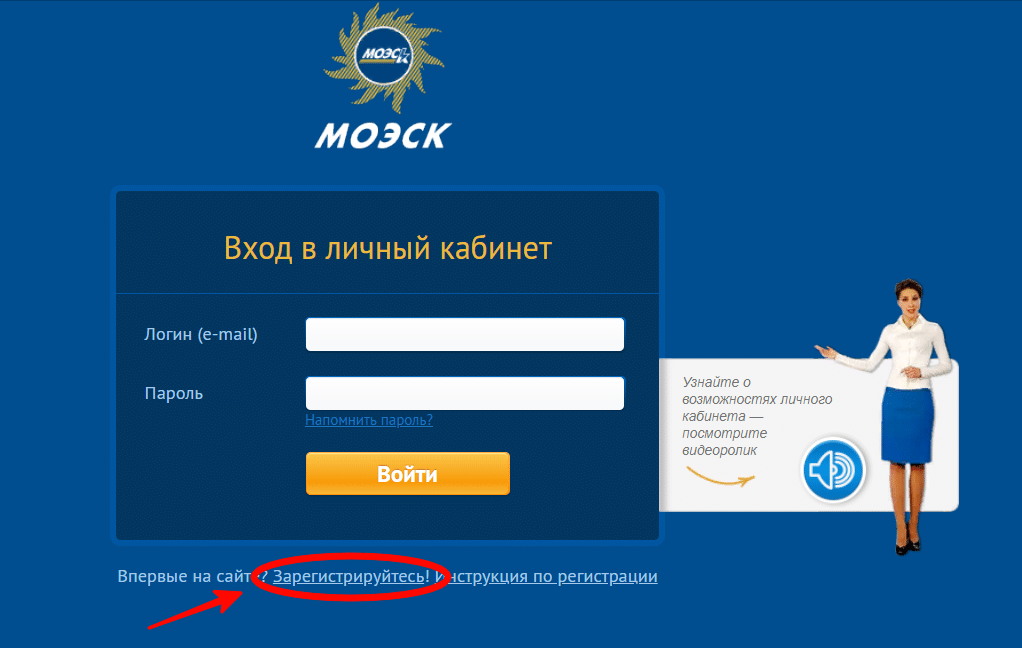

Нажмите кнопку «Зарегистрируйтесь» и следуйте инструкции.

На этой же странице можно посмотреть видео о возможностях Личного кабинета.

Необходимо указать имя пользователя и электронную почту, затем номер телефона.

Из личного кабинета можно подать и оплатить заявку на присоединение. В списке выбрать пункт «Техническое присоединение». Система попросит заполнить личные данные и данные по объекту присоединения. Потребуется прикрепить электронные копии документов:

  • паспорта;
  • доверенности (если действует посредник);
  • документов на недвижимость;
  • выписки из ЕГРН.

В меню можно настроить получение сообщений на электронную почту, чтобы своевременно узнавать об этапах рассмотрения заявки. Также о статусе рассмотрения можно узнать в личном кабинете. Там же можно написать сообщение в техническую поддержку и задать интересующие вопросы.

Если пойдете в отделение лично, то заранее подготовьте необходимый пакет документов. Какие это документы — рассмотрим ниже.

Срок регистрации заявки — 1 рабочий день. Если каких-то документов не хватает, то об этом сообщается будущему абоненту в течение трех дней. Для сбора недостающего пакета дается 20 дней.

Подготовительные мероприятия перед проведением света в жилищную постройку

Процедуру начинают с составления схемы расположения питающих линий.

Для этого используют такие способы:

  • чертеж на бумаге с помощью карандаша;
  • специальные компьютерные системы.

Предварительно составляют план дома и вспомогательных построек.

Выбор кабеля

Перед покупкой проводов вычисляют расчетную мощность, которую потом делят на напряжение.

Полученную силу тока используют при подборе сечения по таблице:

Сечение, мм² Сила тока, А
Открытая укладка Укладка в 1 трубе
2 1-жильных 3 1-жильных 4 1-жильных 1 2-жильного 1 3-жильного
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 57 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255
185 390
240 465
300 535
400 645

Определение расчетных нагрузок

После составления чертежа приступают к вычислениям. При расчете нагрузки учитывают энергопотребление всех устройств, включая средства освещения. Снизить вероятность перегрузки сети помогает разбивка потребителей на группы. Их формируют с учетом вида оборудования и места его установки. К полученному при расчете нагрузок числу добавляют запас.

Необходимые материалы и инструменты

Для монтажа дачной электропроводки потребуются:

  • ножницы для резки кабелей;
  • набор отверток;
  • пассатижи;
  • болгарка;
  • молоток, зубило;
  • нож;
  • шпатель;
  • рулетка;
  • кабели нужного сечения;
  • розетки, выключатели;
  • приборы учета;
  • защитные автоматы, УЗО;
  • распределительные коробки;
  • крепежные элементы;
  • подрозетники.

Новые правила

Прочитай и запомни! Обязанности председателя СНТ

С 22 ноября 2017 года действует Постановление №1351, в соответствии с которым изменились условия подключения к электросетям на территории садовых, дачных и других подобных некоммерческих товариществ.

С 1 января 2019 года вступил с силу ФЗ-217, в котором рассматривается программа консолидации электрических сетей СНТ. Согласно нормативному акту, товарищества передают их в собственность государственных или муниципальных органов. Теперь за их модернизацию и ремонт отвечают именно эти организации. Для передачи сетей в ПАО «МОЭСК» все члены товарищества до 15 июня предъявили председателю определенный пакет документов. Должникам принято отказать во внесении в реестр и, как следствие, отключить им свет.

Если земельный участок находится на территории садоводчеста, но его владелец не является членом организации, он имеет право подключиться к электричеству через инфраструктуру либо индивидуально. Способ технического присоединения определяет сетевая организация. На нее же возложены обязанности по урегулированию отношений с третьими лицами до границ участка, размещающего энерго-принимающее оборудование конечного потребителя.

Если подключение электрических сетей осуществляется коллективно, поставщик тянет линию до границ товарищества. Вопрос о дальнейшем разветвлении ложится на плечи участников во главе с председателем. Финансирование проводится с членских взносов.

Что касается собственников, участки которых размещаются в пределах некоммерческих товариществ, но они не являются их членами, придется лично обращаться непосредственно в электросеть.

Правила монтажа электропроводки в деревянном частном доме

Как при правильном монтаже электропроводки в частном доме, так и в квартире, нужно соблюдать единые меры безопасности. Но есть некоторые особые требования к частному дому и приусадебным строениям.

1. Металлический корпус электроприборов необходимо занулять. Это относится к однофазным электрическим плитам, бытовым электроприборам и машинам, мощность которых превышает 1,3 кВт. Также следует занулить все металлические трубы, в которые будут укладываться электропровода. Согласно правилам монтажа электропроводки в деревянном доме, зануление делается за счет прокладывания отдельного провода с сечением, равным сечению фазового провода. Этот отдельный провод должен идти от главного щитка, установленного в доме, соединяться с нулевым защитным проводником питающей сети перед счетчиком, что можно сделать со стороны ввода. Также такое соединение следует выполнить и перед любым отключающим устройством, если таковое будет предусмотрено в конструкции электропроводки.

2. В неотапливаемых помещениях (на чердаках, в подвалах, погребах, хозяйственных пристройках и т. п.) лучше делать открытый монтаж электропроводки.

3. В сырых и влажных помещениях (в ванной, туалете и на кухне) вся электропроводка должна быть скрытой. Следует соблюсти все полагающиеся меры безопасности, которые также распространяются и на проводку в квартире. По правилам монтажа электропроводки в частном доме нельзя использовать в качестве изоляционного материала стальные оболочки и металлические трубы. Розетки в сырых помещениях частного дома устанавливать категорически запрещается, лишь розетку с малой силой тока, рассчитанную на электрическую бритву, причем даже эту розетку нужно соединять с основной питающей сетью через разделяющий трансформатор.

Видео «Электричество в частном доме своими руками» наглядно демонстрирует, как самостоятельно выполняется электрификация участка и построек:

С чего начать?

Начинают подключение к электросетям общего пользования с подачи заявки. Можно заниматься всем этим самостоятельно. Это займет много времени. И нервов будущий абонент электрической сети при общении с неповоротливой бюрократической машиной оставит немало. Но зато будет стоить гораздо дешевле.

Второй вариант – заключить договор на организацию работ по подключению непосредственно с поставщиком электроэнергии.

ВНИМАНИЕ !!! Обойдется дорого, но будет сделано быстро и без лишней бумажной волокиты. Они сами урегулируют вопросы подключения с организацией, обслуживающей электросети

Третий вариант – воспользоваться услугами коммерческих организаций, берущих на себя как организационный момент, так и собственно технологическое подключение. Тут тоже есть нюанс. Сетевые организации не любят коммерческих конкурентов, поэтому процесс оформления документов и собственно подсоединения к электросетям может затянуться.

Выбор остается за владельцем земельного участка. Но если желающий подключиться хочет самостоятельно провести эту процедуру, то начинать нужно с определения ближайшей районной сетевой организации и подачи туда заявки с приложением пакета документов.

Для этого обращаются в местную администрацию с запросом об определении принадлежности того столба, от которого будет проводиться электричество. На рассмотрение такого обращения даются 15 дней.

После того, как сетевая организация определена, гражданин может обратиться туда с заявкой на проведение электричества.

Зачем нужно подключаться индивидуально к электросетям в СНТ?

Иногда возникает вопрос: зачем тянуть линию индивидуально, если через СНТ это сделать дешевле? Тому имеются определенные причины:

  • изношенность оборудования товариществ (нередко оно используется 15 или даже 20 лет), что приводит, как следствие, к низкой фактической мощности;
  • наличие должников — несмотря на то, что в 2021 году были внесены изменения в действующее Постановление, согласно которым председатель наделяется правом отключать свет за неуплату, иногда проще распределить долг между участниками.

Как правило, это основные причины. Возможно, в каждом отдельном случае их окажется больше.

Заключение прямого договора с энергосбытовой компанией, минуя СНТ

Как уже говорилось выше, прямые договора с «Мосэнергосбытом» не обязательны, но при желании их можно заключить, написав соответствующее заявление

Обратите внимание, прежние долги при этом не аннулируются. Просто с даты заключения прямого договора оплата за электроснабжение перечисляется на счет сетевой организации

А старые долги перед управляющей компанией по-прежнему будут числиться за потребителем.

Заключение

Мы разобрали для Вас все вопросы касающиеся подключения электричества в садоводческом некоммерческом товариществе. О том каким образом это сделать решать только Вам.
