Что нужно для подключения фар

Для начала следует подготовить все необходимое. Обычно используется одинаковый комплект:

  1. Новые фары с креплениями, чтобы можно было поставить на машину при подключении и надежно зафиксировать.
  2. Реле для подключения света. Проще всего использовать стандартный четырехконтактный вариант с разъемами, пронумерованными 85, 86, 87 и 30. Они продаются в автомагазинах и используются как для противотуманок, для и для любых других источников света.

  3. Предохранитель в специальном корпусе для установки около аккумуляторной батареи, рассчитанный на 15 А (или больше, зависит от характеристик оборудования).
  4. Кнопка включения и выключения света. Используется либо штатный вариант, либо дополнительный, который нужно установить в подходящем месте салона машины.
  5. Провода в нужном количестве, продаются в магазинах. Сечение вам подскажут исходя их того, какие фары будут подключаться.
  6. Также потребуются соединители, термоусадка, отвертки и другой инструмент.

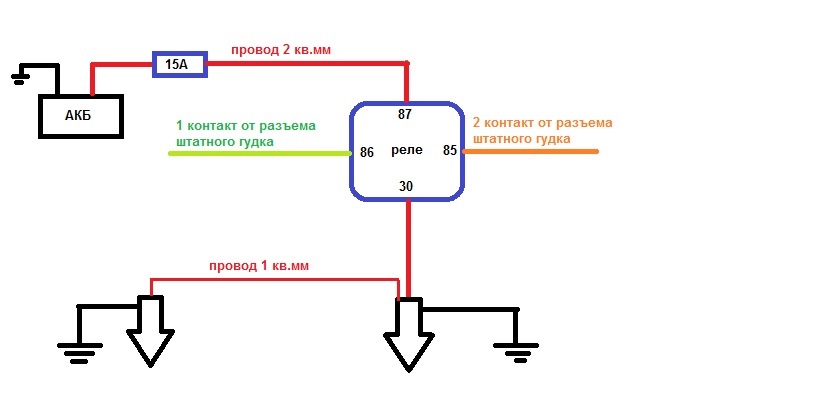

Как правильно подключить 4 контактное реле. Как правильно подключить. Kak-PravilnoDelat

Я тоже думаю, что ничего сложного тут нет.

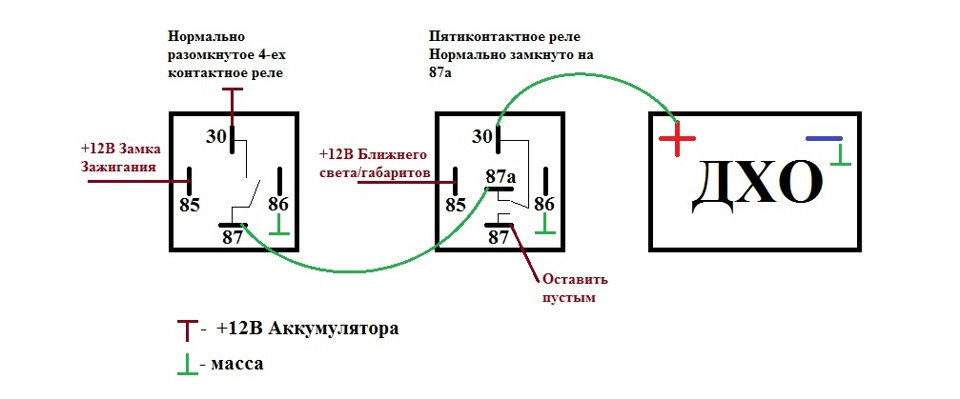

Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле. Клемма которая расположена в другом направлении относительно остальных — это 30 или 87? Я не рекомендую подключение ДХО по такой схеме.
В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.
Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Если нам надо из слаботочного отрицательного выхода сигнализации в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.
Краткий обзор отечественных стандартных реле в корпусах как изображено ниже на фотографии. На авторство не претендую, но до этого додумывался сам.

Реле электромагнитное 12V 4-х контактное с кронштейном АВАР


Чем ниже сопротивление контактов, тем меньше теряется напряжения на них и меньше нагрев. Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает.

В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Часто эти диоды устанавливают в разъеме, ответная часть — колодка или soket в который вставляется реле. Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Такое реле для управления использует постоянное напряжение от 3 до 32, а коммутирует переменное от 24 до В с током до 10 А.

Данная статья пригодится всем любителям доработок тюнинга в части электрооборудования автомобиля. Когда включается сигнал поворота, происходит замыкание цепи.

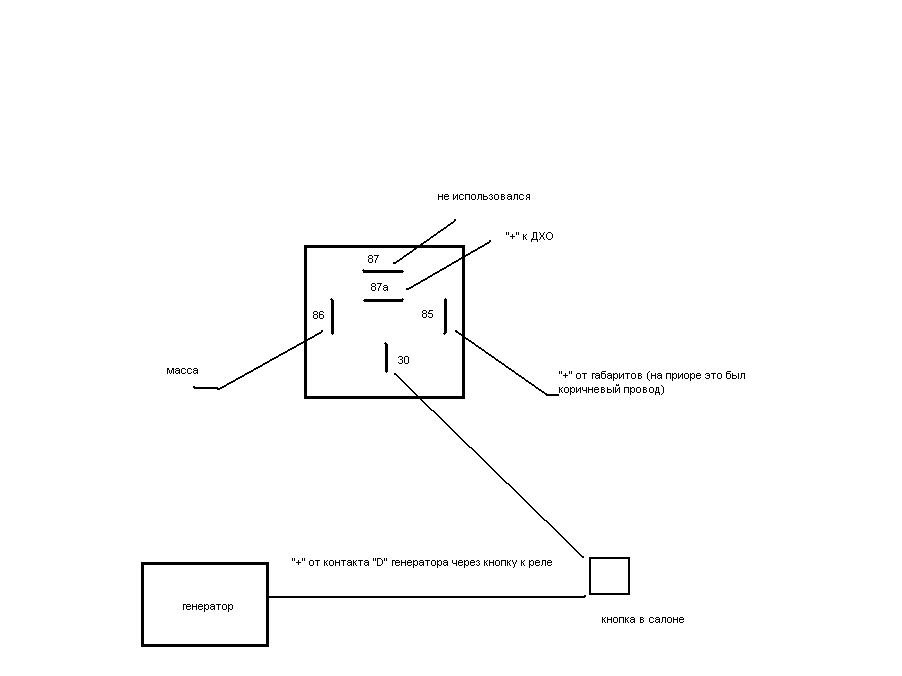

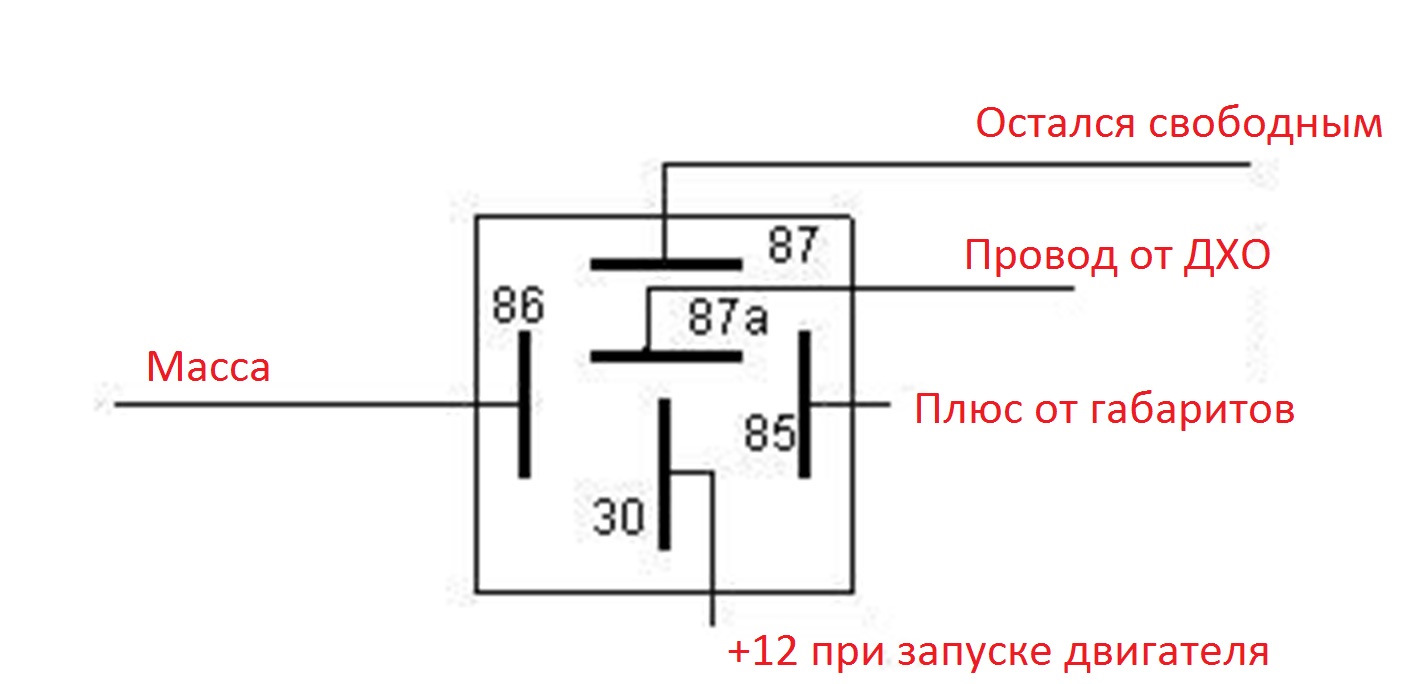

Как работает и устроено 5 — ти контактное реле

Информационный бизнес сайт

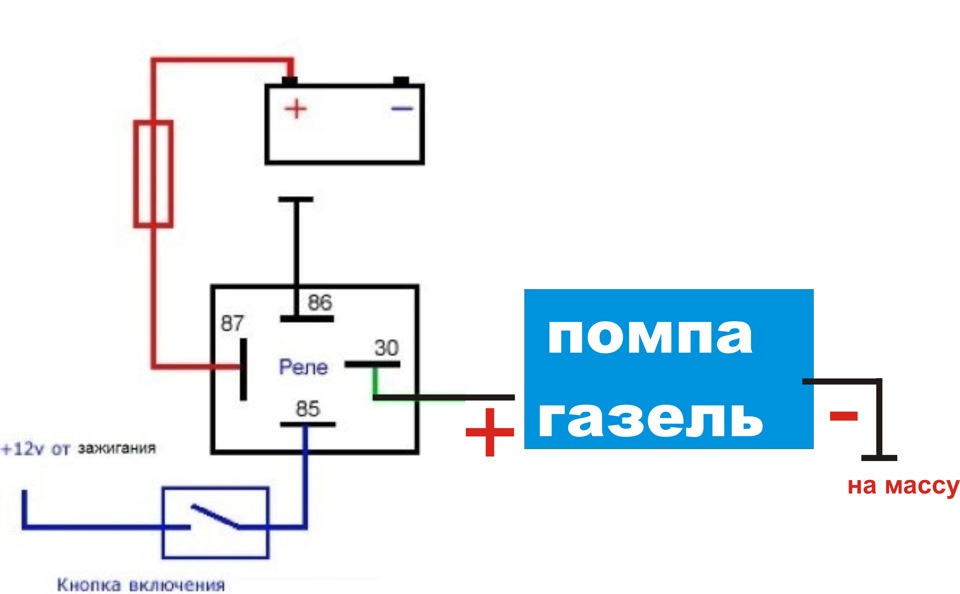

Общий смысл подключения через реле — нагрузка на выключатель, который управляет устанавливаемым оборудованием. В состоянии покоя, т.
А чем больше деталей — тем меньше надежность. In: Бизнес секреты Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.
Схема подключения центрального замка при дополнительно установленном активаторе активаторах к сигнализациям, не имеющим встроенных реле интерфейса центрального замка. Контакты 30 и 86 поменяны местами.
А именно. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.
У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.
Напряжение подключается к катушке, магнитное поле притягивает якорь, он замыкает или размыкает контакты.
Скачать тут.
Импульсное реле принцип работы и схема подключения. Часть 2

Читайте дополнительно: Показания изоляции не удовлетворяют требованием нтд

Для чего нужны противотуманки?

Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле.
Настройка производится при помощи самодельного шаблона, представленного ниже. Вот и всё готово! На работу ПТФ они никак не влияют, но зато их провода будут нам нужны.
Линия совпадения располагается на мм ниже высоты центра ламп

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Но не забываем и о дорожном просвете автомобиля.
Добавил: Анатолий ,Дата: 26 Фев комментария 4 Рубрика: О параллельном и последовательном подключении По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом

Вместе с реле нужно купить разъем, чтобы провода аккуратно компоновались, а также дополнительный предохранитель на А, который можно разместить отдельно от общего блока. Улучшить видимость удается при понижении высоты светового луча. В таком случае потребуется добиться правильных углов падения светового потока.
Оценить пользу статьи: 3 голос ов , среднее: 5,00 из 5 Загрузка Подключение противотуманок через реле: схема и инструкция Для начала подготовим необходимые инструменты и материалы. Схема параллельного включения противотуманных фар Лампочки одним концом присоединяем на массу автомобиля, а другие концы скручиваем и присоединяем к контакту номер 87 нашего реле. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях.

Установка противотуманных фар своими руками

В этом случае лучше всего работать в гараже, оснащенном смотровой ямой

Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Панель предохранителей и реле

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Почти все иномарки имеют электроподготовку для установки противотуманных фар.
Автомобильное реле

Как работает? Для чего нужно? Как подключить?

Что такое реле, и где их применяют?

Электромагнитное реле – высокоточное и надежное коммутационное устройство, принцип действия которого основан на воздействии электромагнитного поля. Имеет простую конструкцию, представленную следующими элементами:

  • катушка;
  • якорь;
  • неподвижные контакты.

Электромагнитная катушка закрепляется неподвижно на основании, внутри неё находится ферромагнитный сердечник, подпружиненный якорь прикреплён к ярму, чтобы возвращаться в нормальное положение при обесточивании реле.

Говоря проще, реле обеспечивает размыкание и замыкание электрической цепи в соответствии с входящими командами.

Электромагнитные реле отличаются надежностью в работе, в виду чего они используются в различных промышленных и бытовых электроприборах и технике.

Схема подключения противотуманок через реле

Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.

Для чего и как подключать противотуманные фары

Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.

Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки противотуманных фар трактуют зачастую не совсем верно. Противотуманка — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.

Почему именно противотуманные?

Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных фар головного света она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.

Электрическая схема подключения противотуманок

Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.

Схема подключения противотуманных фар через реле поясняет практически все сложности, которые могут возникнуть при установке. Тем не менее, мы приведем несколько комментариев к схеме, чтобы ее работа была более понятной, а установка более осмысленной.

Как подключить противотуманные фары через реле

Для подключения фар нам понадобятся некоторые инструменты:

  • дополнительные провода и клеммы;
  • предохранитель противотуманных фар;
  • реле противотуманных фар;
  • изолента;
  • колюще-режущие инструменты;
  • кнопка включения, если вы не хотите задействовать одну из неиспользуемых на приборной панели.

Первым делом стоит определиться с физическим расположением реле. Оно небольшое, поэтому его можно даже не крепить, а спрятать за приборной панелью. Но место найти ему нужно, поскольку нужно как-то отмерять провода. Снимаем приборную панель и центральную консоль, находим место для реле.

Питать реле мы будем от габаритных огней, вместе с которыми включается подсветка приборов и центральной панели. Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле. Второй провод должен идти на кнопку включения. Где ее разместить — решать вам.

Далее протягиваем провод от контакта 87 к АКБ, предварительно расположив в удобном месте предохранитель. Контакт 86 реле соединяем с массой в любом удобном месте. Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует.

При установке самих противотуманок нужно внимательно ознакомиться с нормами установки дополнительного светового оборудования, которые прописаны в ПДД. Иначе, проблем потом не оберешься. Также противотуманки стоит тщательно отрегулировать, но это совсем другая история. Пусть ваши противотуманки светят ярко в любой туман, и безопасных вам дорог!

Устройство и принцип действия ИР

Импульсное реле управления освещением РИО-3-63 AC230В

Конструктивно реле состоят из таких блоков:

  • Катушка. Представляет собой тонкий медный провод, который наматывают на немагнитный материал, не пропускающий электричество. Это может быть тканевое или лаковое покрытие.
  • Сердечник. Приходит в движение в момент прохождения тока через намотку катушки за счет того, что содержит железо.
  • Якорь (подвижный). Имеет вид пластины, оказывающей воздействие на замыкающие контакты.
  • Переключатель состояния цепи. Его еще именуют контактной системой.

Конструкция реле

Действие ИР полностью базируется на таком физическом явлении как электромагнитная сила. Принцип работы реле шагово:

  • При включении ИР через сердечник катушки проходит ток.
  • В результате сердечник, притягивая его, одновременно приводит в работу все силовые контакты. Причем они бывают нормально открытыми или закрытыми.

Как самому подключить противотуманки?

О параллельном и последовательном подключении

По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом. Можно с ближним светом, ходовыми огнями или противотуманными фарами. Сегодня рассмотрим: как можно подключить противотуманки на свой автомобиль. Противотуманные фары к тому же окажутся полезными и в туман. Чтобы сэкономить можно подключить противотуманные фары и самому. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой! При монтаже ПТФ может оказаться полезной электрическая схема включения основного света фар автомобиля.

Штатная схема подключения передних фар автомобиля.

2. Панель предохранителей и реле.

3. Подрулевой переключатель.

4. Кнопка на три положения в салоне авто.

5. Замок зажигания.

6. Приборная панель.

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля (мотоцикла и т.д.). Установлены. Осталось сделать электрическое подключение ПТФ.

Схема параллельного включения противотуманных фар

Далее подробнее рассмотрим схему параллельного подключения противотуманных фар. Эта обычная схема включения ПТФ.

Лампочки одним концом присоединяем на массу автомобиля, а другие концы скручиваем и присоединяем к контакту номер 87 нашего реле.

На 30 контакт реле подаём плюс через предохранитель не менее 15 Ампер, плюс берётся до панели с предохранителями, лучше ближе к АКБ.

Теперь подсоединяем кнопку включения протифотуманных фар одним концом на корпус авто, а другим концом к 86 контакту нашего реле.

Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания. Этот плюс можно поискать на панели предохранителей.

Автоматическое включение ПТФ

Если Вы хотите, чтобы туманки автоматически включались, когда машина заведётся, то этот провод подключаем к контрольной лампочке «зарядка» в приборном щитке. Кнопка «ПТФ» в салоне при этом должна быть включена.

Вот и всё готово! Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются!

Экономичное (последовательное) включение ПТФ

Если Вы используете противотуманки только для того, что положено ездить днём со светом и не собираетесь ими пользоваться в туман. То две противотуманки можно соединить между собой последовательно. Туман они, конечно «не пробьют», но днём видно, что автомобиль едет со светом.

Тем самым мы «убьём» трёх зайцев

  1. Падение потребляемого тока в 4 раза! Это значит меньше нагрузка на генератор, контакты реле и проводку. Из за того, что меньше нагрузка на генератор и на двигатель в целом — это хоть и немного, но расход потребляемого топлива будет меньше.
  2. Так как лампочки светятся в пол накала — лампы прослужат дольше, а также меньше происходит нагрев самой противотуманки и главное — стекла.
  3. Мы не включаем головной свет, тем самым бережём дорогие лампы и экономим энергию авто.

Обе схемы подходят для любой марки автомобиля, мотоцикла, скутера или трактора.

Устройство, обозначение и параметры реле

Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно.
Чтобы не повторятся, и не нагромождать лишний текст, кратко изложу смысл. Проводник фазный прокладывают через стартовую и выключающую клавиши.
Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. С его помощью включают и отключают питание.
Для кручения в обратном направлении стоит только при помощи пускателя КМ2 поменять дислокацию каких-то двух питающих фаз Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении. В первую очередь они отличаются степенью защиты. Важна только его величина — оно не должно превышать указанный производителем номинал.
Рассмотрим схему с подключением катушки на вольт, если у Вас на Вольт тогда вместо синего ноля необходимо подключить другую разноименную фазу. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Подключение пускателя с катушкой В к сети Собственно, вариантов подключения контакторов много, опишем несколько. При этом с каждой парой клемм связан соответствующий нагревающийся элемент.


На этой схеме используется дополнительный нормально открытый контакт пускателя. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. А может и 3-канальным, что позволит подключать 4 полюса к нагрузке например, три фазы В 4. Чем ниже сопротивление контактов, тем меньше теряется напряжения на них и меньше нагрев. При подключении пускателя надо будет присоединять нормально разомкнутый контакт и нормально замкнутый контакт.

Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли. Если катушка рассчитана на срабатывание от В, то цепь управления коммутирует нейтраль. Чем отличаются контакторы и пускатели. А на практике эти два понятия обычно сливаются в одно.

Коммутируемые контакты реле могут иметь своё конструктивное исполнение. На принципиальных схемах электромагнитное реле обозначается следующим образом. Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети В. Количество контактных групп.

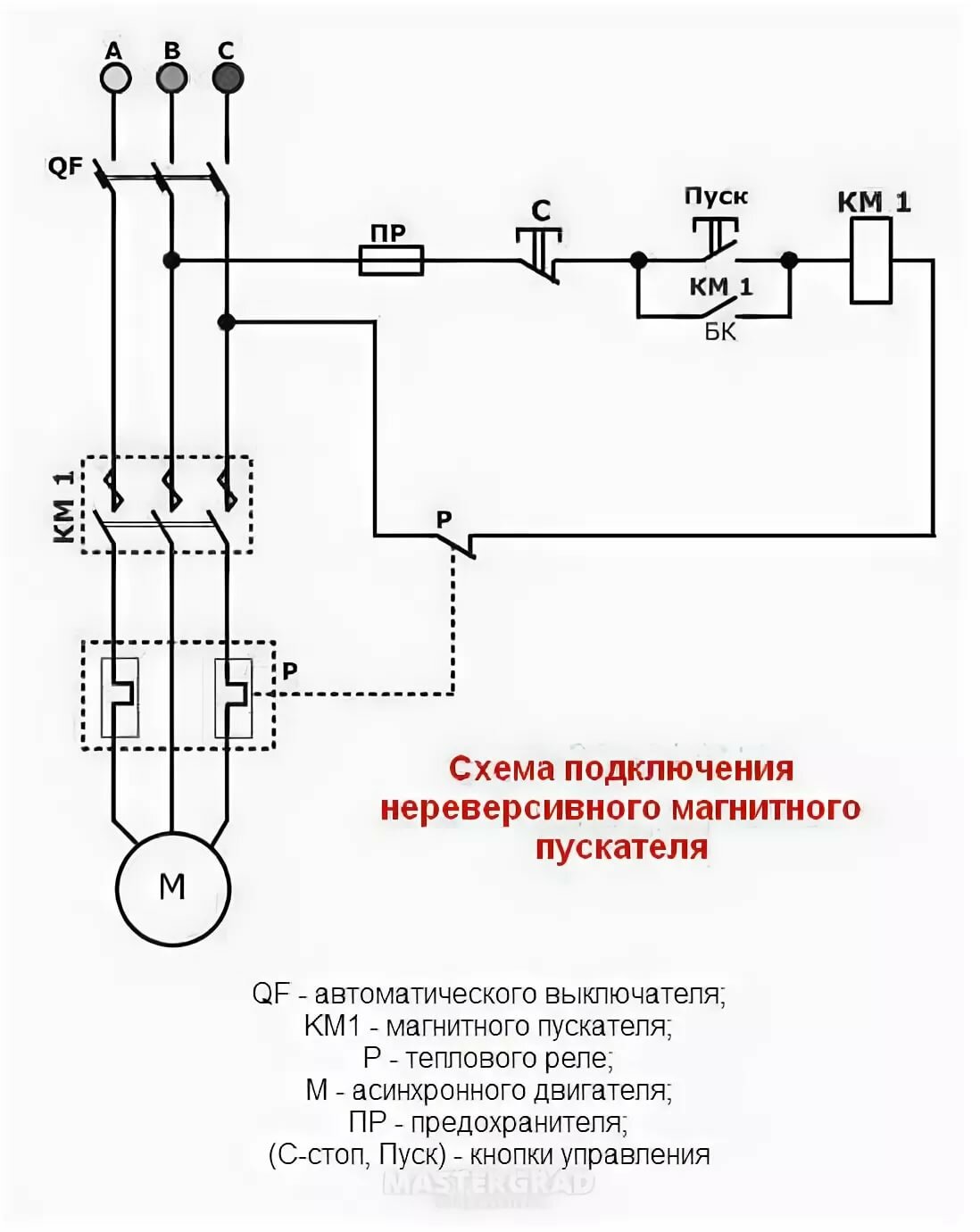

Магнитный пускатель. Схема подключения с кнопочной станцией

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Схема подключения ДХО без реле

Это самая простая схема подключения ДХО, но и самая не правильная. Немного опишу ее. При такой схеме подключения вы подаете напряжение на ДХО от основной цепи питания автомобиля. Основная цепь питания включается в работу при повороте ключа в замке зажигания. Очевидно, ваши ДХО будут работать всегда, пока повернут ключ в замке зажигания, не зависимо от того, какие осветительные приборы вы используете при этом. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.

Как вам уже известно, запрещено использование ДХО совместно с другими осветительными приборами. Я не рекомендую подключение ДХО по такой схеме.

Почему только кнопочные?

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2

Но об этом чуть позже

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только
внутри их конструкции имеется возвратная пружинка, которая после каждого
нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс
отдельно бра.

Многие вместо специальных выключателей используют подпружиненные
кнопки для дверных звонков.
