Как сделать подставку для паяльника своими руками

Из проволоки

Подставка для паяльника из проволоки получила большую популярность у многих мастеров и любителей. Ее можно сделать из обычной консервной банки. В процессе сбора установки применяются простые детали:

• консервная банка;
• карандаш большого диаметра;
• шайбы и болты;
• проволока.

Для начала необходимо изготовить пружину. Первое, что нужно сделать — приобрести проволоку в магазине. Некоторые люди снимают ее с других комнатных приспособлений. Она должна иметь достаточно большую толщину, чтобы разогретый до больших температур паяльник не разрушил ее. Кроме того, пойдет в работу только материал высокой прочности. Готовое изделие должно пружинить.

Отрезаем необходимую длину проволоки и тщательно выравниваем. Для создания пружины используется карандаш большого диаметра. Придерживая проволоку, аккуратно накручиваем ее на карандаш. В результате должна получиться плотная спираль. На ее конце делается специальное крепление в виде ушка. Для этих целей применяют плоскогубцы.

Следующим этапом является подготовка консервной банки. В ее дне высверливается отверстие небольших размеров.

Это можно сделать при помощи гвоздя или дрели. Далее собирается подставка для паяльника. Подготовленную пружину вставляют в банку и при помощи болта и гайки крепят конструкцию. Чтобы обеспечить более прочное крепление, применяют шайбы. Данный способ является довольно простым. Подставку для паяльника может сделать каждый человек. Для ее изготовления не требуется много времени, а также специальных инструментов.

Варианты изготовления

Подставка для паяльника своими руками может быть изготовлена различными способами. Ниже представлены лучшие варианты самоделок.

Подставка из проволоки

Для того, чтобы быстро изготовить удобную для удержания паяльника конструкцию, домашнему умельцу потребуется подготовить медные одножильные провода (60 см), консервную банку, болты, шайбы. Рекомендуемый диаметр проволоки по меди составляет 4 мм.

Пошаговый процесс:

1. Первым делом с проводов снимают изоляцию.
2. Проволоку выравнивают и накручивают на ручку/карандаш с целью получения плотной спирали.
3. На кончиках спирали делают крепление, напоминающее по форме ушко.
4. На дне банки просверливают отверстие небольшого размера.
5. После этого можно вставить пружинку в банку. Фиксация конструкции осуществляется с помощью болтов и гаек. Для обеспечения прочного крепления применяются шайбы.
6. Под готовую самодельную конструкцию можно подложить картон.

Подставку из проволоки и банки может сделать каждый домашний умелец.

Проволочная подставка

Многофункциональное устройство

Потратив совсем немного времени, можно сделать многофункциональную подставку, которая будет содержать место под припой, канифоль, площадку для пайки и удобный держатель паяльника. В ходе работы мастеру потребуются следующие материалы:

• доска, ширина которой достигает 1 см;
• старая панель от системного блока (жесть);
• пара крышек от стеклянных бутылок.

Пошаговый процесс:

1. Первым делом выпиливают эскиз из дерева и старой панели от системника по заранее подготовленному чертежу.
2. Полученные детали зачищают наждачной бумагой. Края заготовок загибают плоскогубцами и просверливают на них по паре отверстий.
3. Заготовки окрашивают.
4. В деревянной подставке делают пару отверстий ножом (под крышки) и обтачивают их надфилем.
5. Деревянную основу обжигают и покрывают слоем бесцветного лака.
6. Крышки потребуется приклеить на эпоксидную смолу, а жестяные детали прикрутить с помощью саморезов.

Многофункциональная конструкция позволяет удобно паять оловянные, латунные, медные изделия, полипропиленовые трубы и др.

В свободной части основы можно зафиксировать банку с канифолью

Из подручного материала

Воспользовавшись материалами, которые имеются в доме, можно сэкономить затраты, необходимые для изготовления подставки. Чтобы соорудить удобную конструкцию потребуется подготовить:

• наждачку крупнозернистую;
• ножовку по металлу;
• крестовую отвертку (можно воспользоваться шуруповертом);
• тонкую отвертку;
• железную пластинку;
• пружинку, которую можно снять с авторучки;
• жестянку, закрывающую плату (можно снять со сломанного приемника);
• металлический фиксатор от антенны;
• саморезы 20 мм — 4 шт.;
• болтики — 4 шт.;
• ДСП тонколистовой (до 18 мм).

Также в ходе работы помимо подручных средств понадобятся плоскогубцы и 2 резиновые пробки с химических пробирок.

Пошаговое руководство:

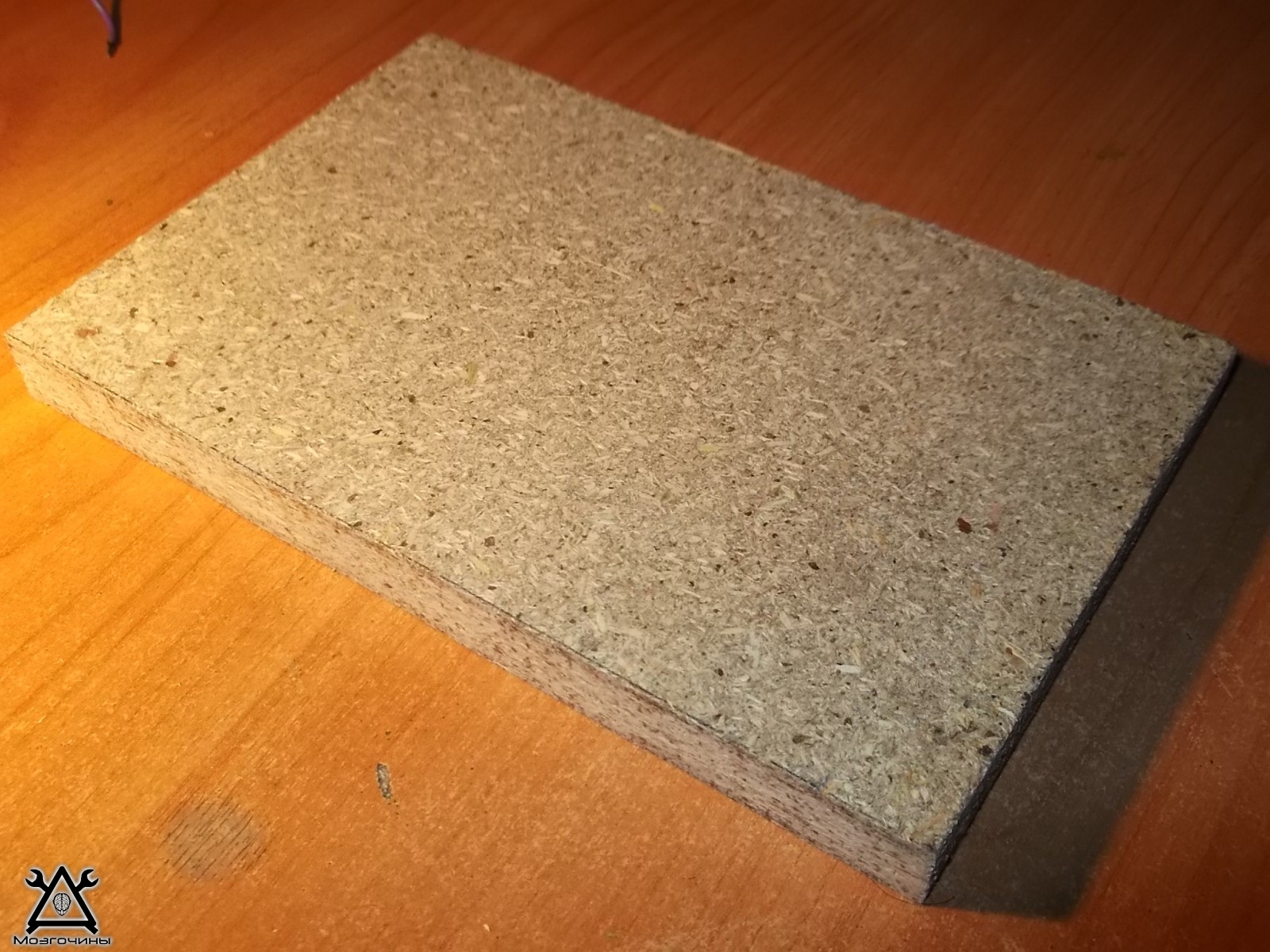

1. Вырезанный лист ДСП шлифуют, придавая ему округлые очертания.
2. Пробки из резины ровно распиливают. Чтобы добиться одинаковой толщины, стоит воспользоваться наждачной бумагой.
3. В каждую резиновую ножку вкручивают по 1 саморезу.
4. В конструкции делают отверстия и вкручивают ножки с шурупами.

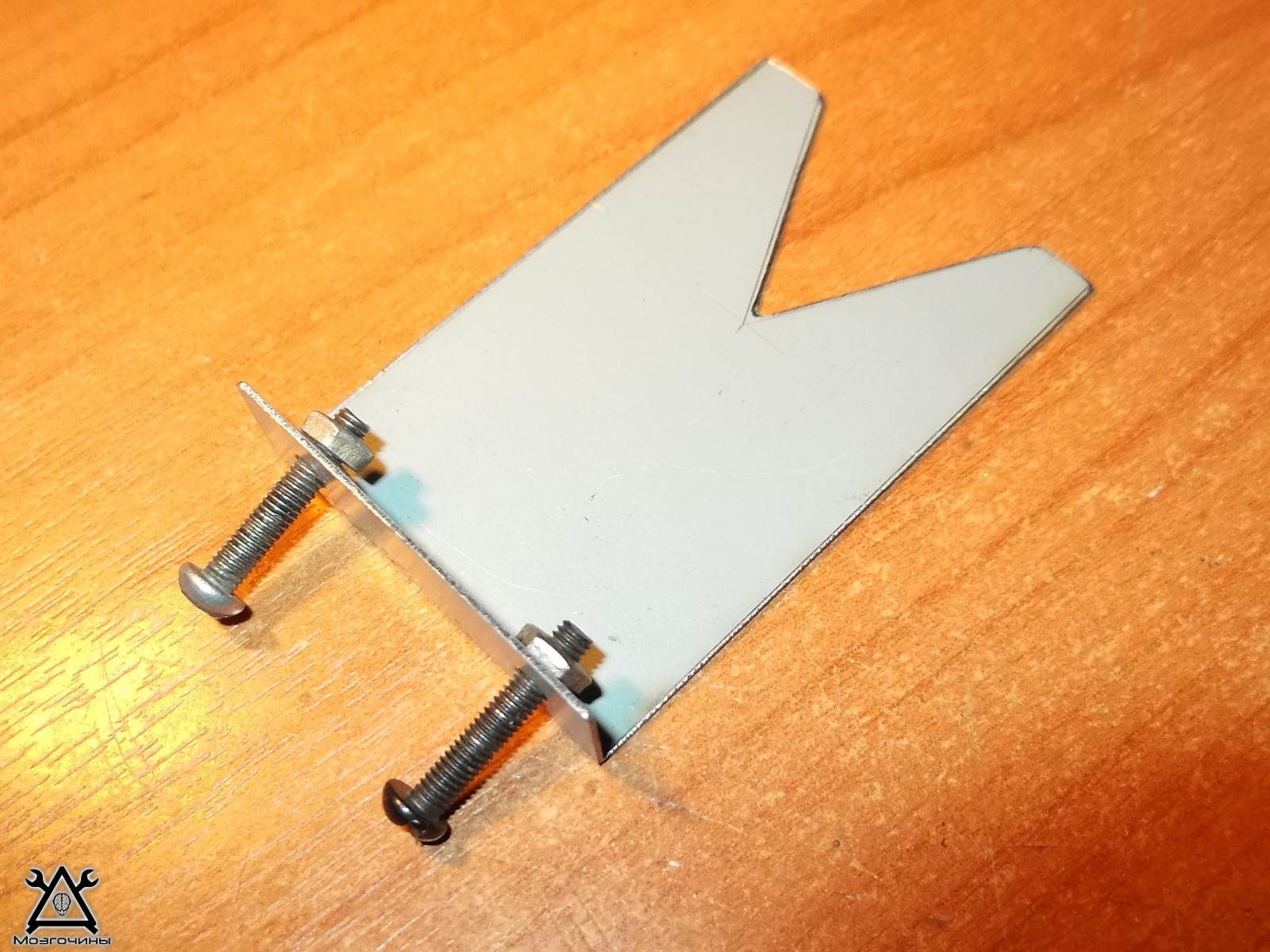

5. Железную пластинку изгибают, придавая очертания крючка.
6. С помощью отвертки проделываются отверстия под пару болтов, предназначенных для фиксации крючка.

Завершающим этапом изготовления подставки из подручного материала будет закручивание болтов, и проверка, насколько хорошо держится крючок.

В качестве основы самоделки нельзя использовать пластик

Подставка из предохранителей

Чтобы сделать подставку из предохранителей в домашних условиях, мастеру потребуется приобрести предохранители и деревянный брусок. Последний будет выполнять функции основы.

Очень важно чтобы поверхность бруска была ровной. Губки предохранителей устанавливают на основу на расстоянии, которое будет идентично размерам паяльника

Губки каждого предохранителя фиксируют саморезами. Удобная конструкция готова к использованию.

Инструменты и материалы

Необходимые запчасти:

• Главный элемент — трансформатор, резистор, зажигалка и другое, на чем будет работать прибор.
• Жало — провод из меди с сечением 2,5 мм и более.
• Стекловолоконная (асбестовая) материя — изоляционное средство. Она есть в электрических аппаратах, в обычных лампах. Можно применить также силикатный клей совместно с тальком.
• Нихромовая нить. Ее можно взять из утюга, фена и других домашних нагревательных устройств.
• Корпус нагревателя — тонкая труба, выполненная из тугоплавкого металла.
• Рукоятка: служит любой готовый держатель, например, из дерева или термостойкого пластика. Подойдут куски текстолита.

Жало в виде отвертки является универсальным

Для чего нужна?

Все выпускаемые на сегодняшний день отечественными и зарубежными производителями паяльники различаются показателями мощности и своими конструкционными особенностями, что влияет на выбор вида, размеров и формы подставки.

Модели стержневого типа имеют керамические и спиральные нагреватели.

Второй вариант является более практичным и долговечным, но имеет достаточно долгий разогрев. Керамический паяльник значительно быстрее разогревается, но нуждается в аккуратной эксплуатации и максимально бережном отношении, поэтому качественная подставка позволяет предотвратить нежелательные удары или выход прибора из строя.

Материал для традиционной подставки выбирается также с учетом показателей мощности инструмента для пайки:

• модели 3-10 Вт используются в распайке наиболее мелких микросхем;
• приборы 20-40 Вт относятся к категории бытовых и радиолюбительских;
• устройства 60-100 Вт используются чаще всего в автомобильных сервисах и участвуют в распайке толстых кабелей;
• паяльники 100-250 Вт используются в запайке посуды, легко спаивают радиаторы и другой крупногабаритный металл.

Наиболее мощные паяльники — инструмент громоздкий, нуждающийся в особенно надежных и крепких подставках. Удобная и многофункциональная подставка делает работу безопасной, а наличие регулятора напряжения предупреждает перегрев паяльника в условиях длительной работы с прибором.

Включенный в электросеть прибор быстро прогревается до 250-300 °С, поэтому укладывается на специальную подставку или вставляется в нее, после чего располагается на краю рабочей поверхности.

Как применяют

Прежде чем говорить о том, как пользоваться, надо вспомнить, где вообще паяльную лампу применяют. Среди сфер применения выделяют такие:

пайка металлических деталей с использованием расплавленного припоя;
подогрев элементов, которые предстоит соединять при помощи сварки;
разогрев труб с замерзшей жидкостью при возникновении неисправностей и аварий на трубопроводах;
удаление старых лакокрасочных покрытий с металлических, а иногда и с деревянных конструкций;
разогрев заржавевших соединений для облегчения их разборки;
подогрев и приготовление пищи в походных условиях;
с особой осторожностью используют паяльную лампу для подогрева двигателей внутреннего сгорания перед их запуском в очень холодное время.

Практически во все случаях пользоваться лампой надо одинаково. Ее заправляют горючей жидкостью и разжигают. Отличия связаны со временем воздействия пламени, регулировкой его интенсивности и с тем, как его правильно направлять.

Недорогой матрас из поролона своими руками: простая технология

• расстелите на полу ватин, войлок или иной материал для подложки;
• переверните гладильную доску на материал ножками вверх;
• обведите ткань вокруг доски маркером;
• вырежьте выкройку из ватина;
• на основе этой выкройки сделайте заготовку из коттона;
• к изделию из коттона добавьте с каждой стороны по 8 см запаса;
• загните все края на 2 см;
• прострочите на швейной машинке или оверлоке;
• сформируйте желоб для резинки;
• с помощью булавки протяните резинку через весь желоб;
• завяжите резинку на узел, застрочите щель;
• натяните чехол на доску.

Обязательно проверьте обновленную поверхность в деле. Бывает так, что при глажке чехол ходит по сторонам. Связано это с тем, что чехол сидит недостаточно плотно. Придется немного распороть швы и потуже затянуть резинку.

Паяльник из керамического резистора С5-35В

Керамический терморезистор обладает следующими свойствами:

1. способность выдерживать повышенную температуру;
2. мощностью от 2 до 160 Ватт;
3. изготавливается из жаростойкой керамики.

Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.

https://youtube.com/watch?v=yFHqd2w1ZE0

С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку. К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.

Советуем изучить Считаем освещение вместе!

Вязание, шитье и плетение

Зная всего несколько петель, вязание подставок под горячее станет достаточно увлекательным времяпровождением. Даже те, кто вообще не знаком ни со спицами, ни с крючками, может зайти на любой форум, посвященный рукоделию, где мастерицы выкладывают подробные мастер-классы.

Из всех приведенных, этот вид – самый творческий. Абсолютно каждая деталь зависит только от Вас:

• Узор;
• Цвет;
• Размер;
• Плотность;
• Материал ниток/ткани.

И многое другое. При недостатке вдохновения, Вы волны посмотреть несколько фотографий в поисковике, чтобы пополниться идеями.

Вязаные объемные зверята в качестве подставок смотрятся очень мило. Плоские у них только «туловища», морды наполнены ватой, сентипоном. Цвета – самые дикие, от розовых и желтых слонов до синих крокодилов и зеленых мартышек. Почему бы не поэкспериментировать с радужными подставками?

Вязаные модули, которые обычно связывают для получения пледа, могут стать прекрасными подставками под горячее. А уж схем, пестрящих всевозможными узорами, в интернете более, чем достаточно.

Швейные мастера пробуют сочетание разноструктурных материалов. Льняная ткань, сшитая контрастными нитками, может быть забита той же ватой. Удачным будет выбор куска ткани, на который нанесен какой-то рисунок. Однако, подставки делают и из достаточно плотных тканей. Например, из фетра.

Лоскутное плетение и макраме – еще более необычный подход.

Говорят, что мир рукоделия разделен на две стороны. Те, кто предпочитает вязать спицами и вязальщицы крючком.

Обе стороны хороши по-своему, поэтому подставка под горячее при помощи крючка имеет полное право на существование. Особенной характеристикой вязания крючком считается его ажурность. Встречаются схемы вязания салфеток, скатертей, летних накидок, платков больше всего в разделе «вязание крючком». Создавая подставку под горячее, можно полностью быть уверенным, что она выйдет воздушной и легкой, а маленькие петельки по краям будут только дополнять представленный образ.

Плетение открывает необычные возможности применения необычных вещей. Вы знали, что «ингредиентами» для подставки служат:

• Газетные трубочки;
• Кукурузные листья;
• Шпагат;
• Толстая нить;
• Береста.

Применяя разные технологии, получаются непохожие друг на друга изделия. Трубочки из газет – самый распространенный из всего списка. Чтобы заплести одну подставку, потребуется около 10-15 газетных листов. Сворачивают их очень тонко, чтобы ничего нельзя было разглядеть через них. Подзорные трубы не нужны. Скрутив тугие жгуты, возьмите ПВА, смажьте края бумаги и оставьте до высыхания. Дальше все просто.

Трубочки скручиваются по принципу улитки. Но плотно, без всяких зазоров и пустот, обильно промазываются бумажным клеем и снова откладываются. Правильным будет соединение пары трубочек, чтобы процесс сушки не замедлялся еще больше.

Конечно, существую и более сложные методики плетения.

Металлическая

Металлическими считаются подставки под горячее из проволоки, как наиболее простого и податливого материала. Во время проволочного плетения, для красоты, введите пару небольших бусин. Это оживит декор в стиле минимализма.

Изготовление основы нагревательного элемента паяльника

Чтобы изготовить тело нагревательного элемента паяльника, следует на поверхность жала надеть трубку L=30 мм, изготовленную из тончайшей медной фольги. Данная конструкция будет использоваться как основа нагревательного элемента паяльника. Острие жала, которое выходит из трубки, не должно быть длиннее 10 мм.

Для лучшего контакта кольцо припаяйте к головке резистора.

Готовую конструкцию нагревательного элемента паяльника далее следует покрыть тонким слоем электроизолирующей массы и высушить над конфоркой газовой или электрической плиты при температуре рабочей поверхности не менее 150 градусов. Процесс сушки следует продолжать до тех пор, пока слой массы не станет твердым (запекшимся).

Далее следует на подготовленный нагревательный элемент накрутить спиральную обмотку. Для выполнения процедуры следует использовать тонкую (d=0,2 мм) нихромовую проволоку длиной примерно 350 мм. Намотку следует выполнять по спирали с особой аккуратностью, плотно наматывая проволоку виток на виток.

Концы проволоки следует вывести за пределы нагревательного элемента прямыми. Причем один из концов проволоки должен иметь L=30 мм, а другой, заворотный, L=60 мм.

Изготовленную обмотку следует покрыть электроизолирующей массой и повторить процесс сушки согласно описанной ранее технологии.

После высыхания изолирующего слоя длинный конец проволоки следует завернуть за тело нагревательного элемента и прикрепить плотно к телу трубки. Следующим шагом в изготовлении паяльника должно стать окончательное нанесение электроизолирующего слоя и повторение процесса его сушки.

На этом этапе процесс изготовления нагревательного элемента паяльника можно считать выполненным. Прежде чем приступить к завершающей стадии изготовления паяльника, мастер должен выходящие из нагревательного элемента концы проволок на 50% длины покрыть электроизолирующим раствором.

Подставка для паяльника с регулятором мощности

Все больше людей предпочитают использовать именно данный вид подставки. Суть ее заключается в том, что она оснащается специальным устройством, которое самостоятельно корректирует степень нагрева паяльника. Поэтому прибор не перегревается и не выходит из строя. Подставка отличается от других видов тем, что для ее функционирования необходимо подключение к электросети. Для изготовления варианта с регулятором мощности необходимо взять такие элементы:

• медный провод;
• небольшой кусок фанеры;
• трансформатор;
• светодиоды;
• детали для крепления;
• резистор;
• провода;
• розетку для подключения к сети.

После того как все необходимые детали были куплены, приступают непосредственно к сборке подставки.

Смотреть галерею

Для начала выбирается размер установки. На основании данных сведений из листа фанеры вырезается основание. Далее на него будет крепиться трансформатор и другие детали.

Держатель типа «третья рука»

Для пайки отдельных деталей или изделий очень удобно фиксировать их в определённом положении, освобождая руку, в которой должен располагаться паяльник. Для этих целей используется специальное приспособление, которое иногда называют подставкой под паяльник «третья» рука.

Для её сборки потребуются материалы и инструменты, изображённые на приведённом фото. В перечень требуемых деталей входят зажимы типа «крокодил», держатели от декоративных свечей и любая подходящая по размеру пружина.

За основу такой конструкции может быть взято изделие китайского производства, оснащённое лупой и имеющее в своём составе все необходимые элементы.

При сборке такой подставки сначала на некотором удалении от центра основания крепится спиральный держатель под паяльник, после чего в заранее высверленные ниши вставляются держатели из-под свечей.

Перед их монтажом необходимо обратить внимание на толщину стенок стаканчиков, выбираемой из соображений оптимальной теплопроводности. И только после этого можно будет вставить их в уже подготовленные ниши, смазав предварительно днища клеем, а затем выровнять края заподлицо с плоскостью деревянного основания

После установки ёмкостей под канифоль и припой можно будет зафиксировать «крокодилы» путём их обжима вокруг спирали. Высота их расположения выбирается таким образом, чтобы работа с паяльником и деталью не вызывала каких-либо затруднений.

Для удобства пайки в конструкции спирали может быть предусмотрена регулировка положения зажимов по вертикали.

При необходимости в состав сборной подставки для паяльника может быть дополнительно введена лупа (увеличительное стекло). Однако опытная эксплуатация таких приспособлений показала, что одновременная установка на подставке вспомогательных зажимов и лупы создаёт определённые неудобства в работе с ними.

В случае нежелания делать самому, готовую подставку всегда можно купить в магазине паяльных принадлежностей.

Рекомендуем также

• Что старит женщину? Как выглядеть моложе? Самые сексуальные женщины глазами обычных мужчин Полные девушки 33 34 года
• Ничья Лу — «Дистопия» Лу саломе биография
• Интересные факты о зимбабве Зимбабве интересные факты
• Як животное описание для детей
• Интересные факты о зимбабве — факты о стране Зимбабве интересные факты о стране
• Инфляция доллара. История и методы оценки. Почему американский доллар оказался крепче зимбабвийского Инфляция в америке за последние 10 лет

Общие требования к материалам и конструкции

Изготовить своими руками качественную подставку, применяемую для пайки различных изделий и металлических деталей можно из любых подручных средств, соответствующих следующим требованиям:

• надёжность и устойчивость основания;
• огнеупорность материала опорных стоек;
• наличие места под ёмкости с канифолью и припоем.

Простота рассматриваемого устройства совсем не значит, что для его сборки можно использовать некачественные детали и относиться к этому как к чему-то не особо важному. Напротив, для изготовления подставки под паяльник потребуются прочные и надёжные материалы, пригодные для работы в условиях высоких температур, а также точный расчёт размеров основания с размещаемыми на нём держателями и емкостями

Напротив, для изготовления подставки под паяльник потребуются прочные и надёжные материалы, пригодные для работы в условиях высоких температур, а также точный расчёт размеров основания с размещаемыми на нём держателями и емкостями.

Крепящиеся на основании баночки с канифолью и припоем должны располагаться в порядке, соответствующем последовательности совершаемых при пайке операций и не создавать помех работе с паяльником.

Некоторые мастера размещают на таких подставках паяльники вместе с регулятором мощности, что заметно усложняет конструкцию всего устройства в целом.

В отличие от небольших по размеру заводских образцов, самостоятельно изготавливаемые подставки должны иметь габариты, достаточные для размещения на них всех перечисленных выше элементов.

Иногда такие приспособления оборудуются специальным держателем для паяльника (так называемой «третьей» рукой), позволяющим фиксировать обрабатываемые заготовки или детали. Один из простейших вариантов изделия – держатель типа «крокодил».

Доработка и усовершенствование USB-паяльников

Доработка USB-паяльника требуется при обнаружении у него недостатков. Чаще это корректировка корпуса, которому следует придать больше удобства эксплуатации. Например, чтобы пальцы не соскальзывали, наматывают обыкновенную изоленту или другие средства с хорошим сцеплением.

Также потребуется установить температурные датчики, если их нет в конструкции. Порой сделать это самостоятельно дешевле, чем выбрать модель с регулятором. Подобная практика сохранилась еще с тех времен, когда регуляторы и датчики температуры были не столь распространены.

Востребованной доработкой является замена или совершенствование блока питания. Если возникают проблемы в работе, или паяльник ведет себя нестабильно, то чаще проблема кроется в этом.

Не стоит забывать о замене проводов, которая может проводиться даже неопытными пайщиками. Если делать USB-паяльник своими руками, создавать приходится практически каждый элемент инструмента. Соответственно, доработки происходят по тому же принципу, как если бы этот узел создавался для самодельного инструмента, так как заводская схема USB-паяльника мало чем отличается от «домашнего» аналога.

Технические характеристики

Паяльник USB ZD 20u 5V 8w – модель от торговой марки Rexant, которая обладает максимальной мощность в 8 Вт. Компактное устройство, которое может нагреваться до 400 градусов Цельсия, что достаточно для выполнения большинства работ. Кабель отсоединяется от паяльника, это удобно при транспортировке и хранении. Инструмент нормально работает со свинцово-оловянными припоями, которые основные в этом деле.

TS100 – популярная модель с возможностью программирования. По техническим характеристикам она мало чем отличается от предыдущей, но здесь есть возможность регулировки параметров, а точность температурного датчика облегчает сложные операции по пайке, требующие подбора режимов.

Инструкция по использованию

При применении USB-пальника необходимо соблюдать простые правила техники безопасности. Не стоит оставлять его включенным без присмотра, особенно возле предметов, которые могут загореться. После отключения нужно дождаться остывания, прежде чем упаковывать прибор в коробку.

Использование техники простое, всего-то необходимо подключить ее к источнику питания и включить, если предусмотрена соответствующая кнопка.

Популярные производители

Среди множества изготовителей такой техники не все бренды обладают известностью. Некоторые китайские производители вовсе оставляют паяльники без своего названия. К торговым маркам, изготавливающим такую продукцию, относятся:

• TS;
• Rexant;
• Intertool.

Заключение

Для мастеров техника сначала воспринималась несерьезно, но на протяжении нескольких лет она развилась. Паяльники стали техничней и получили полезные доработки. Для своей среды использования модели имеют необходимые функции, а их параметры подходят пользователям. Недостатки обусловлены сравнением с мощными привычными инструментами, поэтому являются некорректными. Сейчас уже можно без проблем подобрать качественную и недорогую модель USB-паяльника.

Подставка и регулятор мощности для паяльника

Самый простой и относительно доступный вариант, это приобретение китайского комплекта паяльной станции. Собирать подобный KIT вы будете самостоятельно, поэтому отнесем его к самоделкам.

Его можно собрать в корпусе подставки или в виде отдельного устройства. Удобство данной конструкции неоспоримо, но мы рассматриваем наименее затратные варианты. Паяльник на 220 вольт есть почти в каждом доме, остается собрать регулятор мощности.

Но их опять же придется покупать. Рассмотрим несложную схему самодельного регулятора мощностью до 200 Вт.

Можно использовать автотрансформатор, но это громоздкое устройство с низким КПД. Оставим подобные «девайсы» для музея радиотехники. Наша схема на симисторах миниатюрна и экономична.

Понадобятся следующие элементы

1. переменный резистор (регулятор напряжения) R1 номиналом до 500 Ом
2. вторая часть делителя – постоянный резистор R2 номиналом 4,7 кОм
3. С1 – конденсатор переменного тока 0,1 мкФ
4. VD1 – диод типа 1N4148
5. LED элемент VD-2 для индикации питания
6. динистор серии DB3 (на схеме – VD3)
7. основной элемент – симистор BTA06-600, обозначенный как VD4.

Схема обеспечивает продолжительную работу с нагрузкой 200-300 Вт. Допускается кратковременная нагрузка до 500 Вт.

Чертеж монтажной платы для самостоятельного травления:

Аккуратно собираем плату, тщательно пропаивая ножки деталей. При обрыве контакта можно получить на выходе неконтролируемые скачки напряжения.

Схема компактная, ее можно легко уместить на подставке для паяльника. При мощности до 100 Вт, охлаждения симистора не требуется. Бри большей нагрузке – на корпус крепится небольшой радиатор.

Ознакомившись с материалом, вы сами примете решение, какую подставку смастерить. Или посмотрите наглядный видео урок по изготовлению подставки своими руками.

Идея была простая, сделать креативную подставку для паяльника, на которой было место для припоя, канифоли, флюса и губки для очистки жала. Хотелось поработать с алюминием, поэтому выбор материала меня не мучил. Нафантазировал несколько эскизов, и только после этого понял, что надо немного приземлиться и сначала найти материал) У меня давно валялась алюминиевая коробка от какого-то блока, от которой я регулярно отрезал необходимые заготовки. Достал её, положил перед собой, и только после этого идея начала вырисовываться в металле. Не правда ли, знакомая ситуация для самодельщика

Разрезаю «коробку» на куски при помощи болгарки.

Ставлю заготовку на станок, и начинаю фрезеровать..

Теперь делаю. как бы его назвать, сам держак для паяльника. Это будет прямоугольная коробочка с сеткой и фтороплатовым кольцом, которое не позволит подставке греться от паяльника.

Вот так всё это будет выглядеть. не уверен, что будет удобно, но точно красиво

После недолгой обдирки размечаю и фрезерую углубления. По замыслу там будет губка и канифоль.

Подставка для паяльника своими руками необходима при работе с инструментом. Заводские устройства в основном не практичны и не имеют дополнительных функций, значительно облегчающих работу.

Конструкция подставки под паяльник.

Использование чего-либо в качестве подставки обычно приводит к подгоревшей поверхности стола, испорченной оловом и канифолью одежде, ожогам рук.

Работа на «коленке» довольно не удобна и отнимает много времени. Затраты времени и материальные вложения при изготовлении подставки незначительны, удобство и скорость работы компенсируют все усилия по изготовлению устройства.

Основные требования, предъявляемые к подставкам, определенные по опыту эксплуатации:

• основание должно быть из материала, плохо проводящего тепло;
• стойки не должны быть массивными;
• оптимальная высота ванночки для припоя не более 10 мм;
• паяльник должен лежать на подставке с небольшим наклоном, жало приподнято, ручка опущена.

Размеры изделия будут зависеть от мощности и размеров паяльника.

Подставка для паяльника

Поговорим о подставке для нашего основного инструмента — паяльника. Я долгое время не заморачивался и пользовался простейшей подставкой с деревяхи и скобы. Ничего плохого не могу сказать про этот способ. Но есть некоторые неудобства, в том что горячая часть паяльника находится открытой и на нее очень любят попадать провода, а в работе их часто на столе довольно много. Ну и решил я все же воспользоваться более современной подставкой. Такая давно лежала у меня в закромах.

Достал ее собрал и тут же обнаружилась парочка неудобств. Первое — подставка слишком легкая и при установке/снятии паяльника ерзает по столу. Ну а второе — это то что она не предназначена для моего паяльника (у меня тонкий паяльник, как в паялках типа Lukey), и он попросту проваливается.

Вторая проблема решилась относительно просто — я взял негодную лампочку дневного света (в принципе любая лампочка подойдет со стандартным цоколем), снял с нее именно сам цоколь выбив все что было внутри, включая второй контакт и стекло которое его фиксирует. В общем на выходе у нас должен быль только цоколь с отверстием в месте второго контакта. Далее наматываем на него немного каптонового скотча для уплотнения и вкручиваем в нашу подставку (на фото все нагляднее).

Теперь подставка стоит устойчиво. Рядом прикрепил еще самодельный держатель мочалки (мне ей больше нравится чистить жала чем губкой).

Пазы в корпусе винчестера удобно использовать для хранения жал.

Кстати в корпусе остается много крепежных отверстий с резьбой. Можно применить их для крепления держателей подсветки или увеличительных стекол. В общем тут уже можно подключать фантазию и усовершенствовать подставку под свои требования.

Физические показатели

Первый значимый параметр паяльного устройства — его мощность. Если владелец планирует пользоваться им в бытовых нуждах, например, при пайке электроники, достаточно мощности в 30 Вт и меньше. Для работы с толстыми проводами не обойтись без прибора в 100-150 Вт.

Также учитывается степень нагрева паяльника. В профессиональных устройствах температура может достигать 400 °С, зачастую такой нагрев не требуется и хватает 100-300 °С.

Тип жала — следующий параметр: игла, конус и т. д. Определенная форма подходит для соответствующих целей. К дополнительным возможностям покупного или самодельного инструмента можно отнести наличие сменных стержней.

Подставка с регулятором мощности

• постоянный резистор, номинал которого составляет 4,7 Ом (на схеме – R2);
• переменный резистор, посредством которого и будет осуществляться настройка мощности (до 500 Ом, R1);
• конденсатор на 0,1 микрофарад (C1);
• динистор DB3 (VD3);
• симистор BTA06-600 (VD4);
• диод 1N4148 (VD1);
• светодиод, который будет загораться при включении питания (VD2).

Как сделать из всего этого регулятор мощности паяльника? Ответ на этот вопрос вы найдете на схеме, приведенной ниже.

Плату можно изготовить самостоятельно. В ней просверливаются отверстия для деталей и выполняются токопроводящие дорожки.

Если вы имеете минимальный опыт в работе с печатными платами, изготовление регулятора не составит никакого труда. Установить его можно непосредственно на подставку для паяльника. Если планируется использование прибора на мощности выше 100 Вт, потребуется использовать алюминиевый радиатор, который будет отводить излишки тепла от симистора.

Сама подставка в данном случае может быть выполнена из прямоугольного обрезка доски или ДСП. На нее с помощью саморезов прикручивается стальная пластина, выгнутая в виде перевернутой буквы «П» с вырезами для установки паяльника. Дополнительно можно установить емкости для канифоли и припоя (все те же стаканчики от декоративных свечей).

Тема подставок под паяльники довольно хорошо раскрыта на нашем сайте. Чем же моя подставка отличается от других? — я старался сделать её максимально компактной, удобной и функциональной. Хочешь такую же? — Прошу под кат!

Главная особенность этой подставки — встроенный регулятор. был неудобен тем, что постоянно терялся и смешивался с другой кучей-малой на столе. Этот же намертво прикручен к подставке, никогда не потеряется и не будет скакать по столу.

Новый же лучше старого тем, что у него имеется плавная регулировка и индикация работы. Вот схема, по которой я собрал регулятор:

Диодный мост — любой, выдерживающий сетевое напряжение, и ток, потребляемый паяльником. (формула расчёта тока — Мощность паяльника / Напряжение сети) Подходящую диодную сборку или мост можно вытащить из входной цепи компьютерного БП. Вместо диодного моста можно использовать диод, тогда диапазон регулировки будет от 50 до 100%.

Предохранитель F1 поставить желательно, но не обязательно.

Переключатель S1, S2 — Двуполярный тумблер со средним положением. В среднем положении паяльник отключен и светодиод HL1 гореть не будет. В положении, указанном на схеме мощность паяльника регулируется подстроечным резистором R3, в противоположном положении тумблера ток на нагрузку идёт напрямую, минуя регулятор.

Все эти замутки делал лично под себя, и повторять эту схему точь в точь не обязательно. Есть , подходящую схему можно почерпнуть от туда.

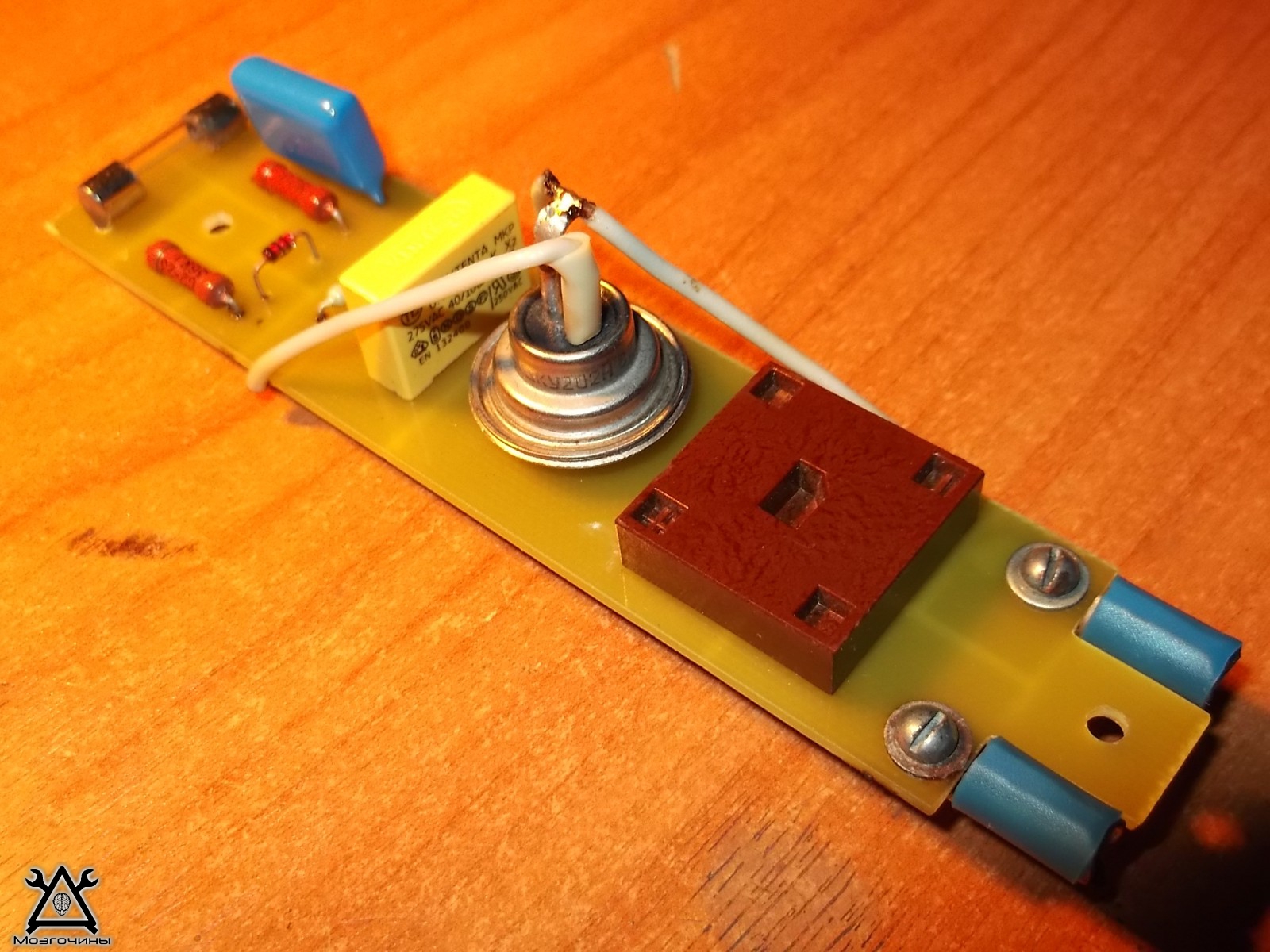

Плата регулятора:

Что бы прикрыть потроха регулятора от внешних воздействий сделал корпус из пластмассы, края согнул при помощи технического фена:

С электронной начинкой регулятора разобрались, теперь переходим к созданию узлов самой подставки.

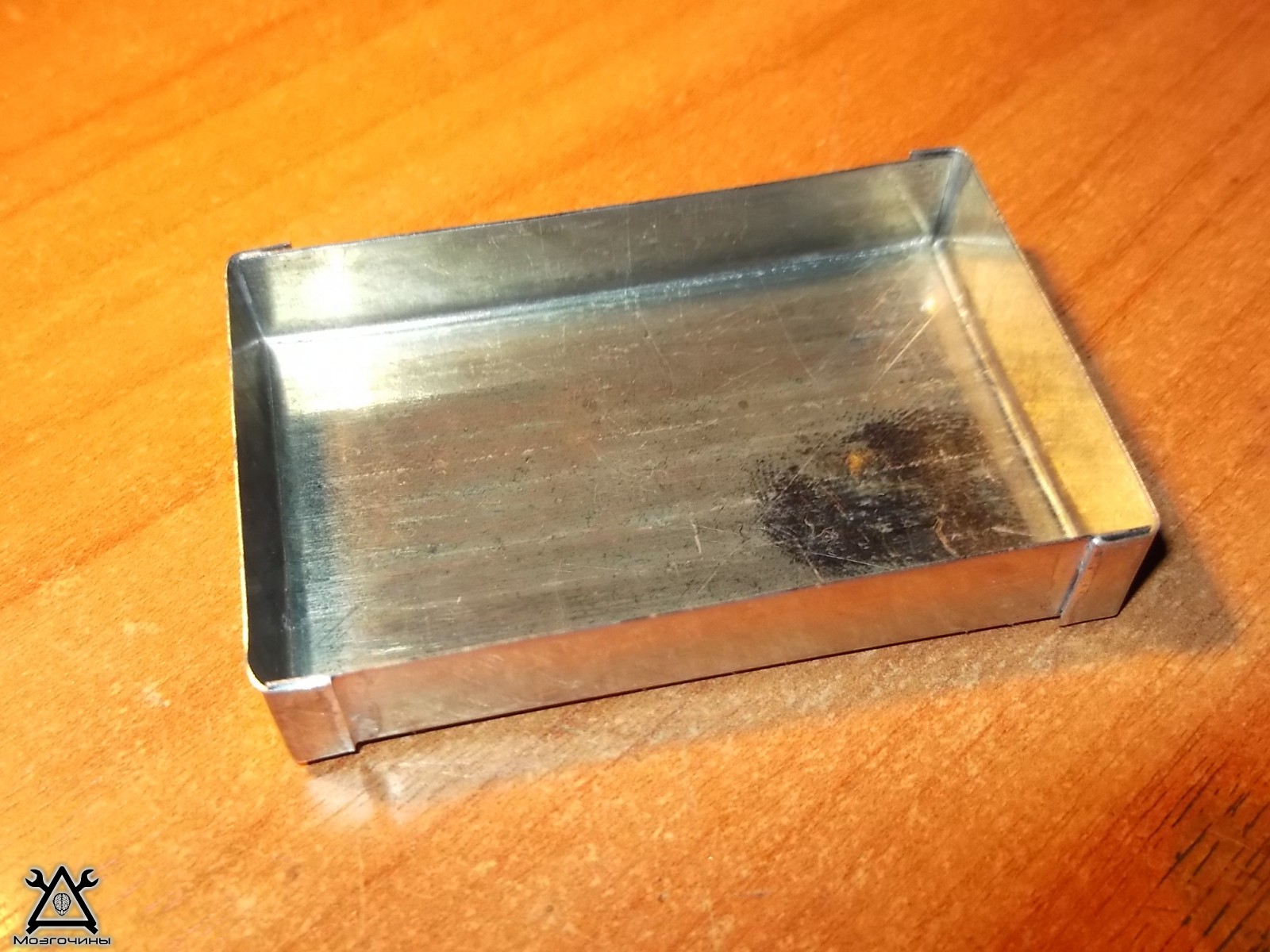

Для того, чтобы не растерять различную мелочовку и хранить припои сделал небольшой коробок из жести, углы которого для прочности :

Непосредственно сам упор для паяльника — на мой взгляд самая удачная конструкция. Чтобы паяльник хорошо держался в таком упоре, при вкладывании его осевая линия должна быть ниже рожек упора.

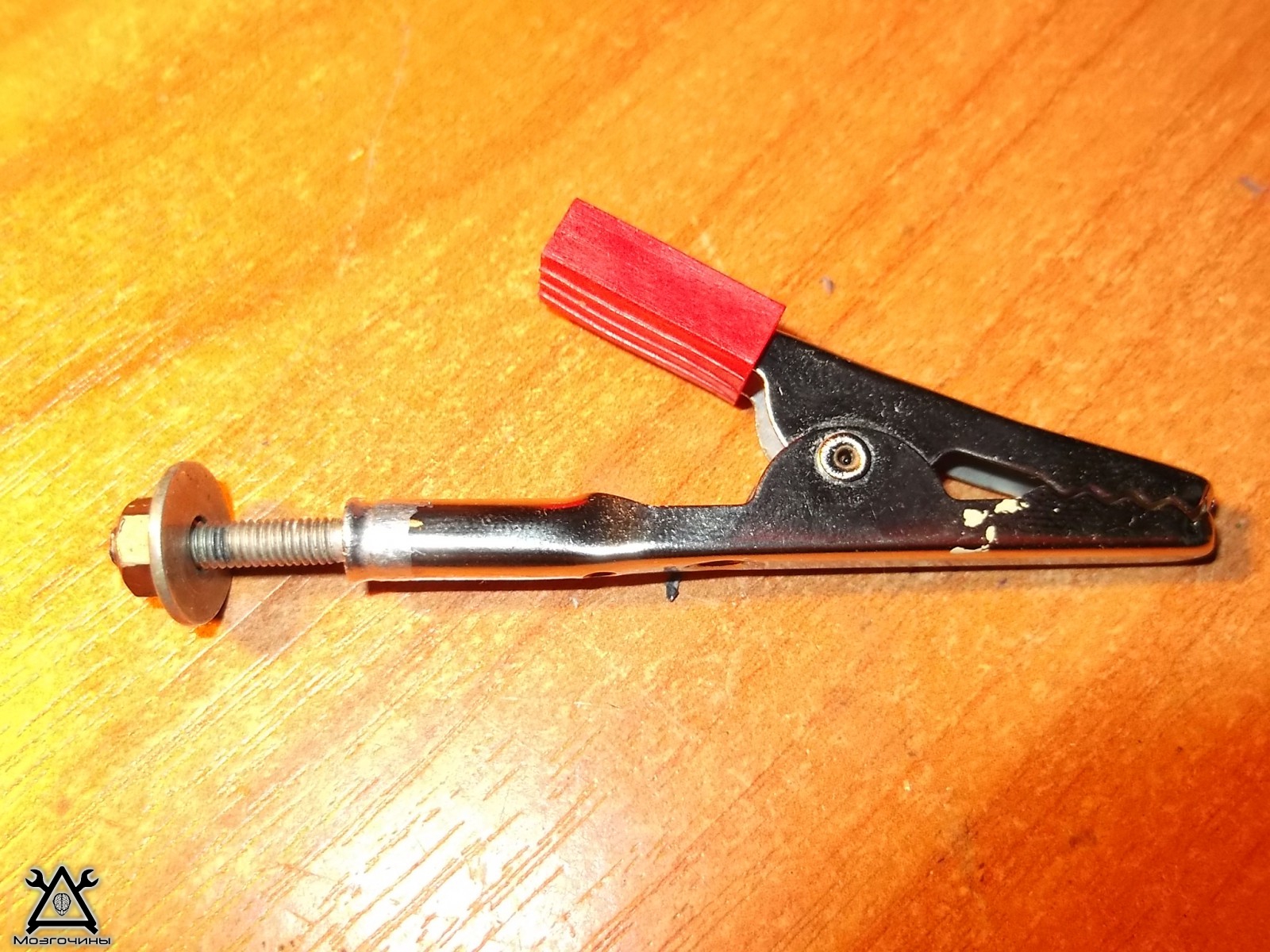

При пайке часто необходимо приспособление , но всегда загромождать стол такими приспособами не нужно — достаточно приделать к подставке зажим типа «крокодил», который закреплён при помощи на винте:

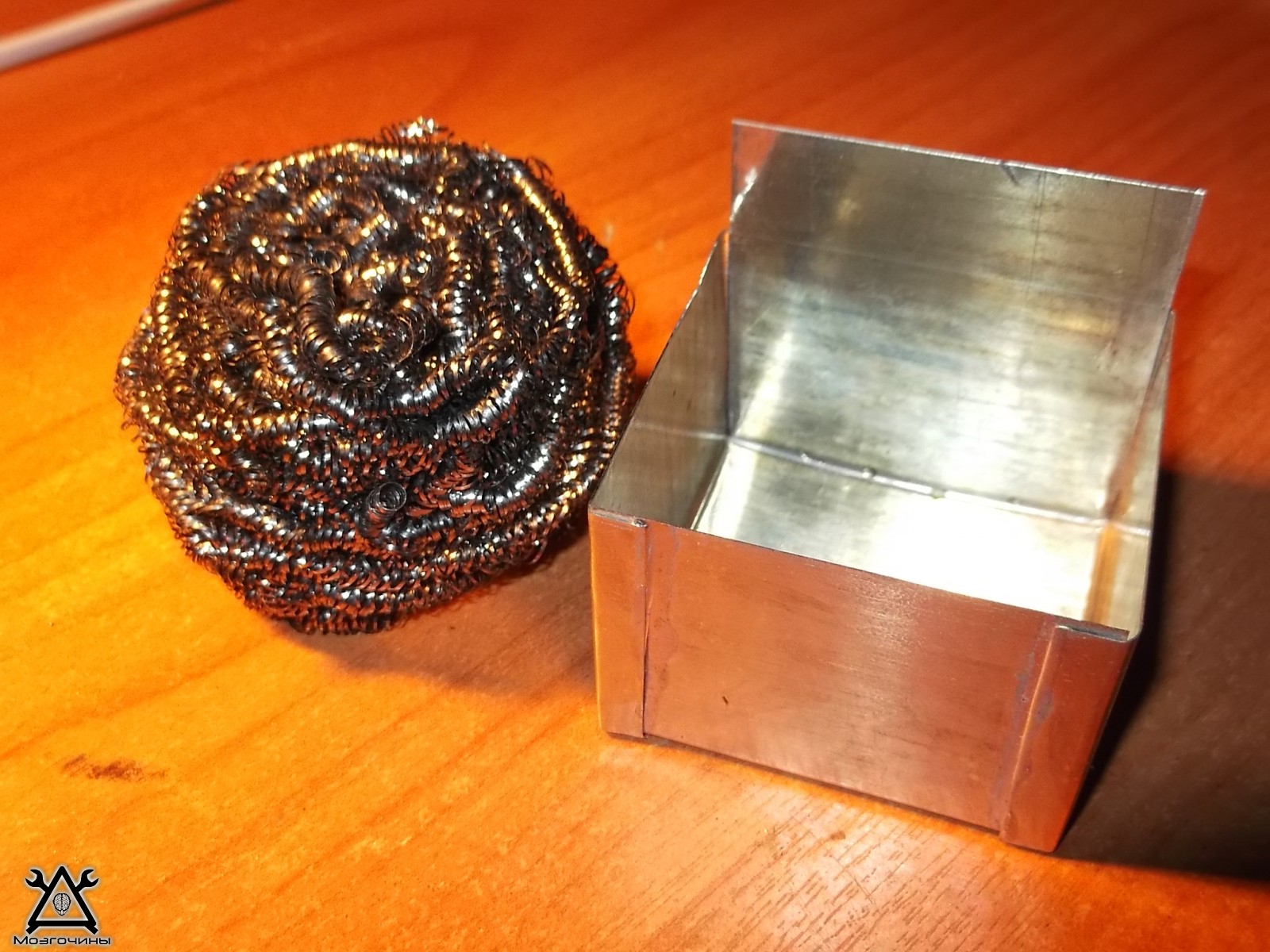

Для чистки жала паяльника использую металлическую губку для мытья посуды, которая будет располагаться в сделанной под неё коробочке с краями:

Основание подставки — Прямоугольная ДСП-шка:

Выфрезерованное углубление для канифоли:

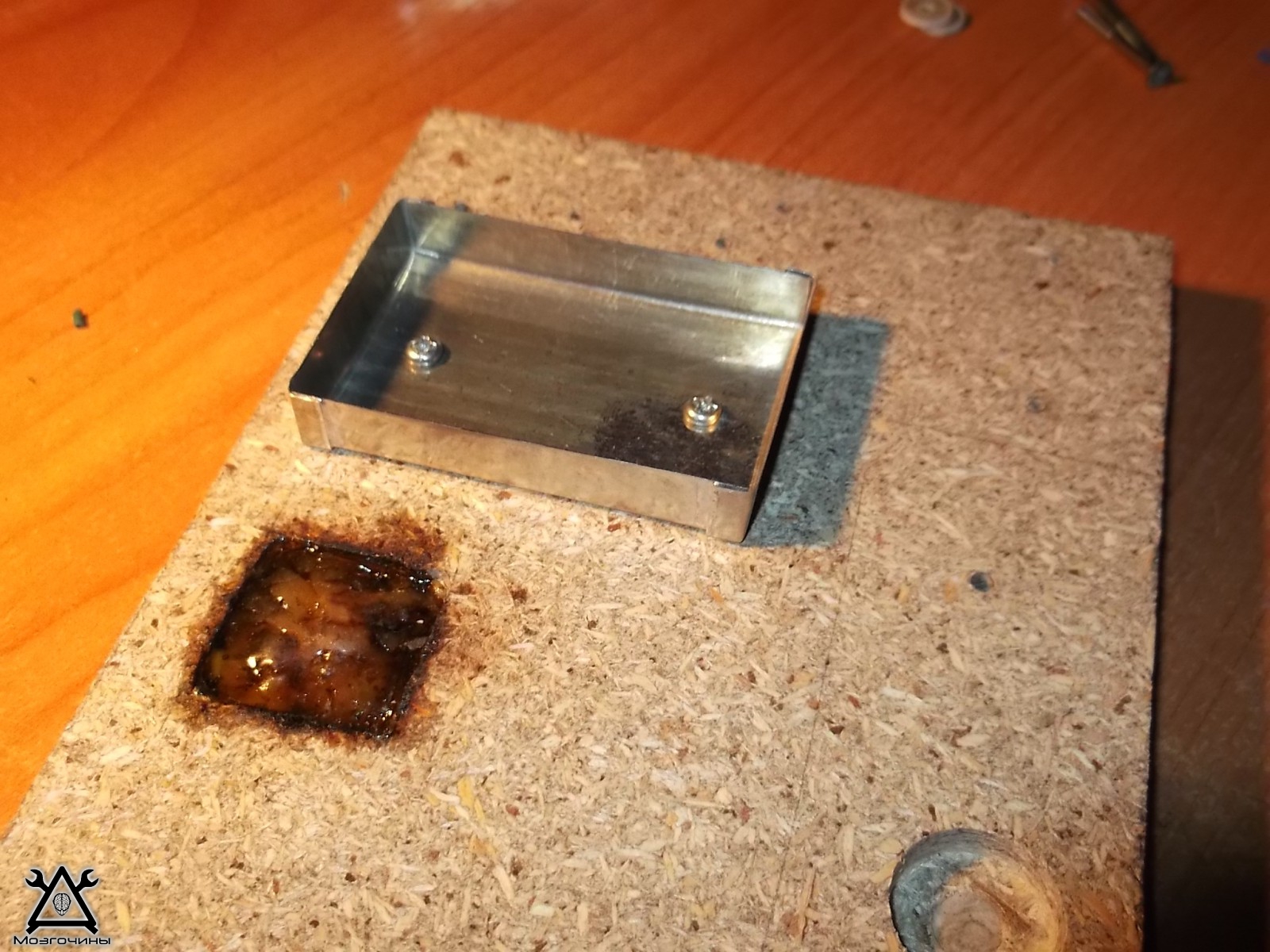

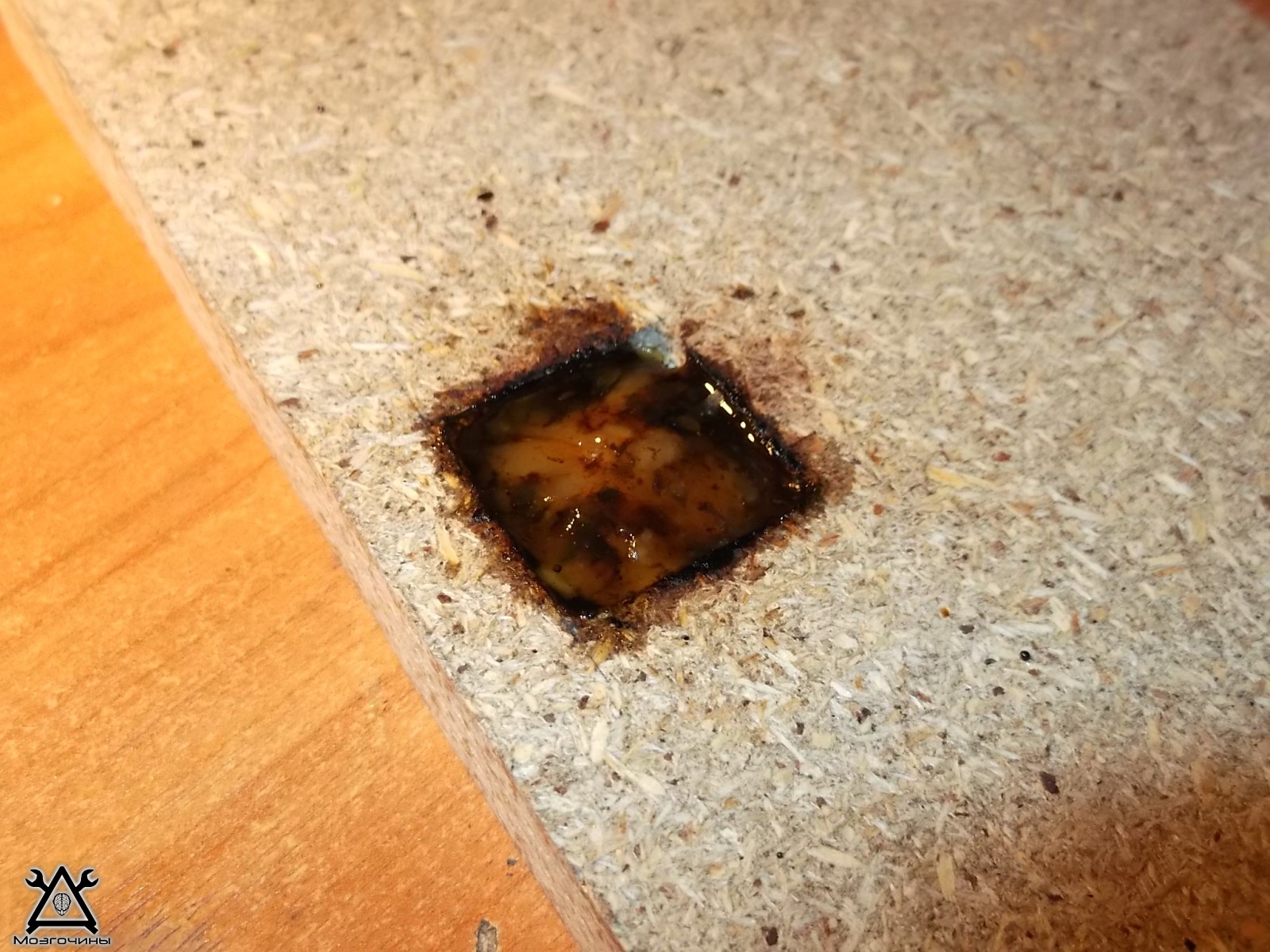

В углубление накрошил канифоли из баночки и прогрел строительным феном чтоб не высыпалась:

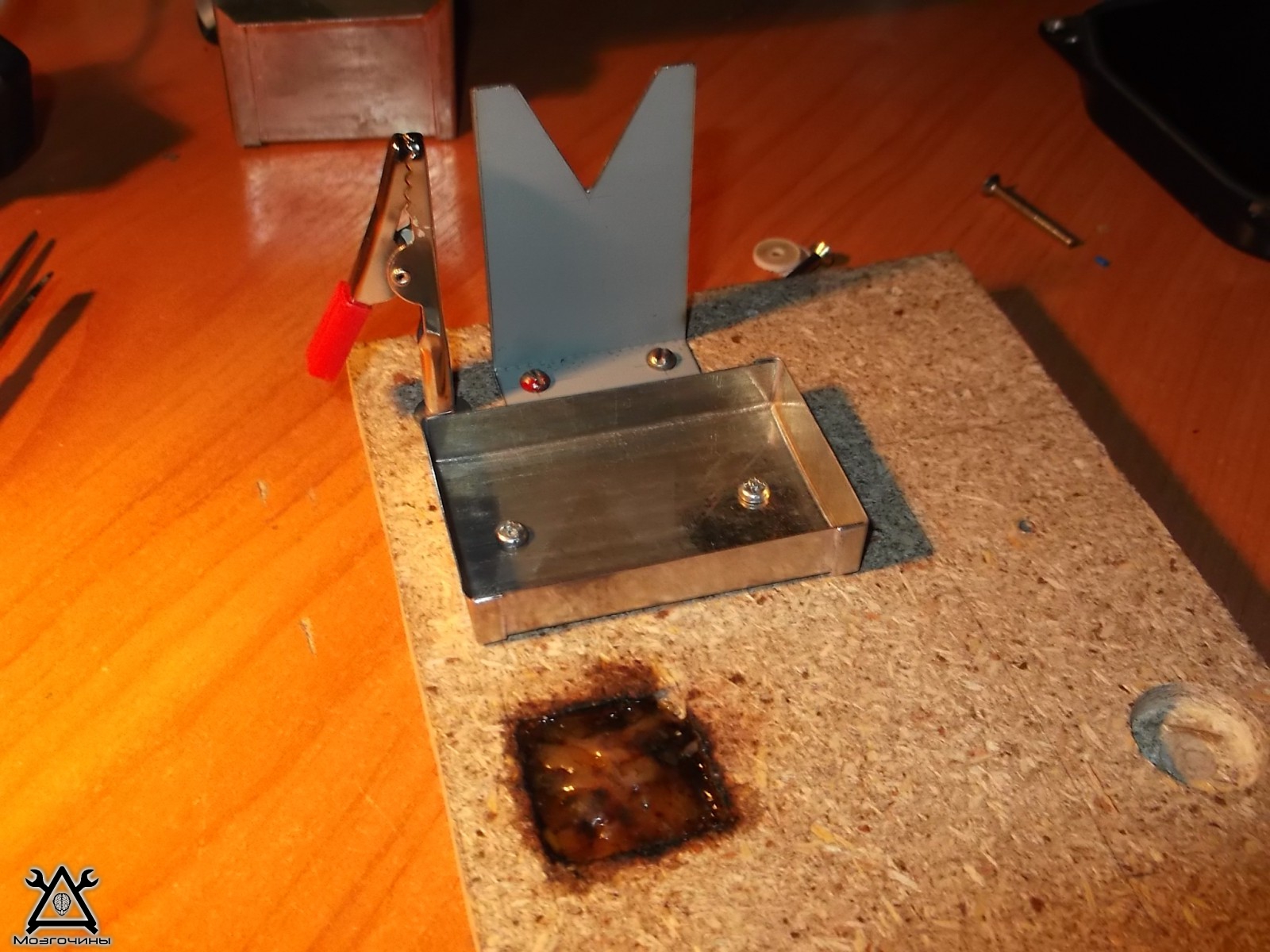

Начинаем крепить вышеперечисленные узлы к основанию, дальнейшее комментирование излишне:

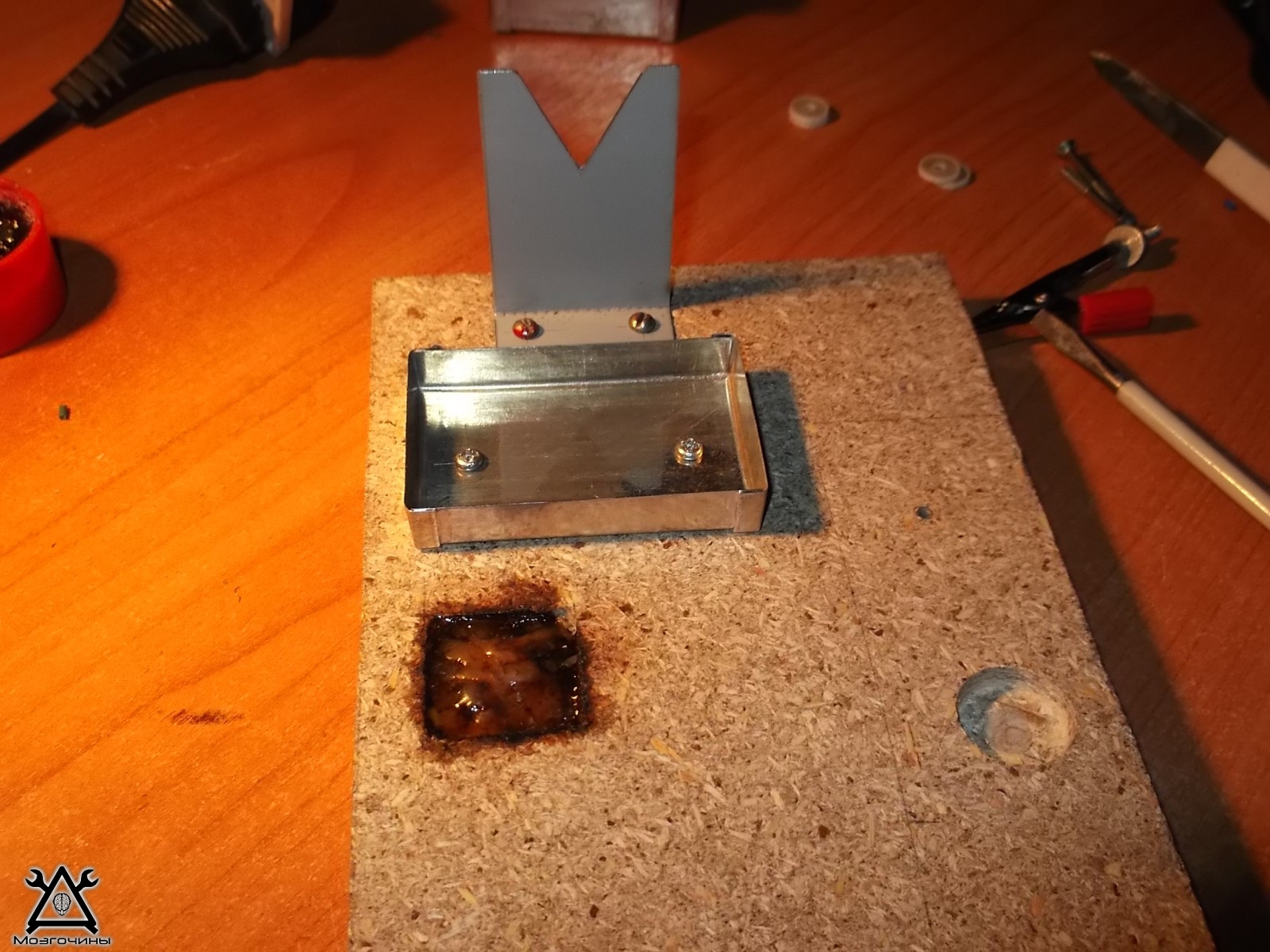

Закрепление основных узлов завершено.

Для того, чтобы подставка не каталась по столу, на обратную сторону приклеил резиновые кругляши:

Ну и что бы всё было по феншую приклеиваем опознавательные значки на корпус регулятора:

Подставка для паяльника своими руками – это очень удобное и практичное приспособление, которое является своего рода столом и выполняет защитную функцию. Перед пайкой паяльник обязательно нужно разогреть. При разогревании корпус очень сильно нагревается, именно поэтому для защиты любых предметов стоит использовать подставку.

Конструкция подставки для паяльника: 1 – основание, 2, 4, 5 — контакты от реле типа МКУ-48 на 220 В, 3,10 – опорные стойки, 6 – диск, 7 – пружина, 8, стержень подвижного контакта Кп 9 — угольник, Д1 — диод типа Д7Ж.

Похожие записи:

Как увеличить скорость интернета через wi-fi роутер Сколько стоит постройка частного дома? Автомобильная антенна своими руками Самодельный квадроцикл своими руками: как сделать достойный аппарат Поделки из труб Видео мастер-класс материалы и инструменты день рождения рисование и живопись копировальная бумага своими руками или как писать красивым почерком на разных поверхностях открытка дерево ткань и др бумага гуашь карандаш картон
