Подсветка лестницы своими руками

Содержание

Необходимые материалы

Чтобы сделать автоматическую подсветку для лестницы самостоятельно нужны подсветка на каждую ступеньку лестницы с расчетом отступа от края до пяти сантиметров.

На верхней и нижней позиции можно установить приборы учета движения. Функцию контроля освещения будет выполнять определенное устройство.

Следует установить устройство для регулировки освещения. Общие параметры ленты должны быть такими: на метр изделия должно быть не менее 60 диодов, размеры их 3,5*2,8 мм, Ingress Protection Rating должен быть не меньше 67.

Можно применять иные варианты, и материалы для подсветки лестниц. Мы рассмотрели наиболее популярный вариант.

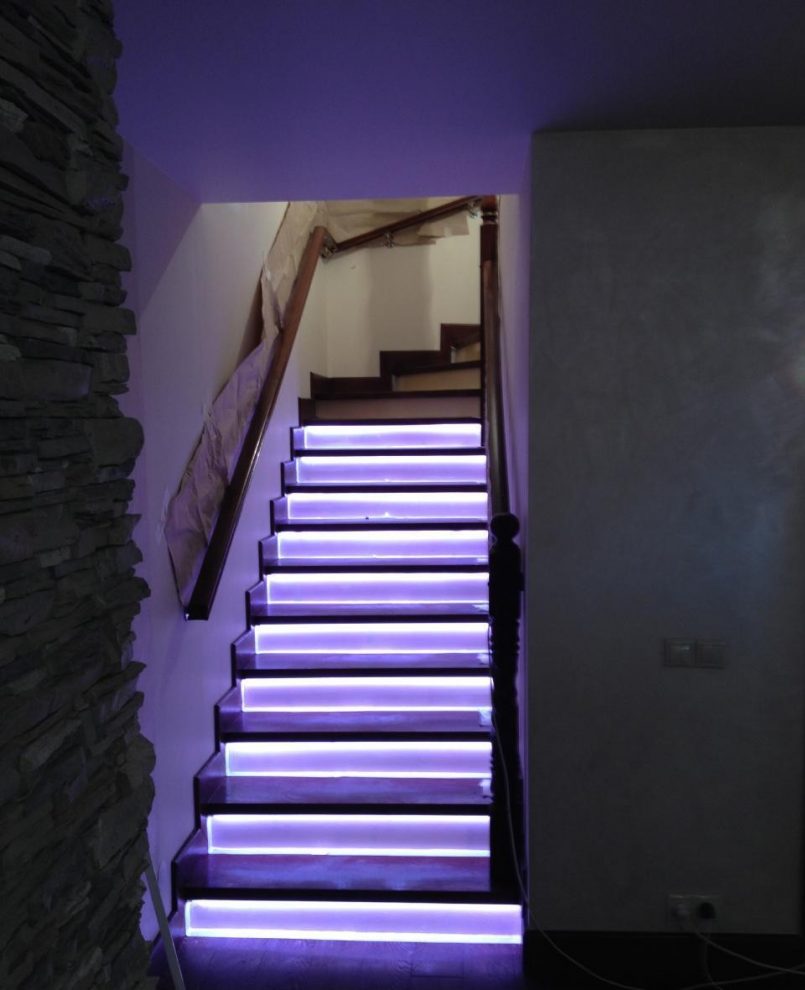

Подсветка лестницы светодиодной лентой фото

И наконец, мы решили сделать подборку уже готовых результатов. Интересная статья по теме: Светодиодная лента для улицы: установка на дерево, дом, баннеры .

Доброго времени суток! Очень заинтересовался умной подсветкой лестницы на 18 ступеней. Подскажите цену за контроллер и вариант подключения 16 + 2. И возможен ли заказ полного комплекта подсветки (RGB) лестницы?

Март 23, 2016 в 7:29 пп

Скажу честно, стоимость здесь запутана, ведь есть китайские аналоги, которые стоит довольно дешево. Их можно ставить, некоторые из них служат долгое время, но тут, как говориться, как повезет. Можно купить и полный комплект, есть магазины, которые собирают все на заказ. В этом случае цена будет на 30% выше, хотя соединить ленту между собой можно всего за полчаса, вы с этим и самостоятельно справитесь. Вот почитайте статью, как соединить ленту на лестнице http://vse-elektrichestvo.ru/osveshhenie/svetodiodnye-lenty/kak-soedinit-svetodiodnuyu-lentu.html .

Март 24, 2016 в 7:12 дп

Есть хорошая альтернатива для автоматической подсветки лестницы – контроллер SMARTSTAIR24. Параметры и возможности контроллера: – 24 канала (ступени); – каждый канал – напряжение до 18DC, импульсный ток до 3А, номинальная нагрузка 20Вт; – полностью цифровое управление, интерфейс RS485; – ультразвуковых датчиков (датчик дистанции) 2; – выделение зон срабатывания (min/max) для датчиков дистанции; – проходных выключателей (двухпозиционный) 2; – датчик освещённости; – индивидуальный сценарий включения и выключения для каждого канала – яркость, задержка; – дежурный режим (ночная подсветка) для каждого канала настраивается яркость; – частота диммирования 55кГц; – бескорпусное исполнение; – миниатюрные габариты 58x44x14 мм. Возможно использование разных ультразвуковых датчиков – односигнальные (SIG) и двухсигнальные (TRIG и ECHO).

Май 29, 2017 в 12:51 пп

Принципиальная схема

Основным критерием при проектировании схемы было использование максимально дешевых комплектующих. Концепция «каждой ступеньке — свой модуль» потребовала сделать этот самый модуль как можно дешевле.

Принципиальная схема одно-канального модуляПринципиальная схема драйвера CAN-шины

Основу модуля составляет микроконтроллер LPC11C14. Элемент DA1 – внешний сторожевой таймер (ну есть у меня пунктик по надежности внутренних сторожевиков). DD2 – преобразователь уровня для работы с LED-лентой. SW1 – выбор адреса устройства в сети CAN. Это сделано для того, чтобы модули, имея одинаковую прошивку, могли быть аппаратно сконфигурированы. DA4 – драйвер CAN-линии. XP14 – разъем для подключения внешних датчиков (датчик пересечения, датчик освещенности).

Приблизительная стоимость основных компонентов модуля (цены Чип-Дип):

  • LPC11C14 – 200р

  • TPS3828-33DBVR – 47р

  • AMS1117-5.0 – 16р

  • AMS1117-3.3 – 21р

  • TJA1042T/3 – 55р

  • PESD1CAN – 12р

  • TXB0102DCU – 80р

  • 15EDGRC-3.81-04 – 21р

  • 15EDGK-3.81-04 – 35р

  • ABM8G-12.000MHZ-18-D2Y – 170р

  • Мелочевка – 50р

Итого: 707р

Правильный подбор освещения для лестниц в доме

Создание двухуровневого жилого пространства и включение в него лестниц стало очень популярным. Из чисто функционального объекта лестницы превратились в композиционный и декоративный элемент дома. При этом освещение зачастую помогает решить вопрос не только освещенности данного участка, но и расширения пространства лестницы (и около нее) и его декорирования или зонирования.

В пространстве лестничной конструкции необходимо добиться создания такого уровня освещенности, чтобы использование этого сооружения по прямому назначению было максимально удобным и безопасным. Лестница, в отличие от горизонтально расположенных комнат и других помещений в доме, представляет собой вертикальный узел коммуникации. Благодаря правильно подобранному освещению лестницы в доме этот пространственный эффект можно значительно усилить. При этом можно, играя со светом, либо объединить лестницу с остальными помещениями, либо, наоборот, отделить от них. Для достижения эффекта объединения достаточно разместить однотипные источники света, способные обеспечить одинаковый уровень освещенности на лестнице и в прилегающих зонах. Такого же эффекта можно добиться при использовании не только искусственного, но и естественного света.

Как видно на фото, при освещении лестницы на второй этаж несколькими отдельными светильниками можно «отделить» лестничный марш от прилегающего к нему пространства:

Например, при расположении лестницы в прихожей можно сделать точечное освещение с использованием небольших светильников, находящихся по ее периметру. Визуально это будет способствовать замыканию пространства. При этом лестница будет выделена как более темный объект. Также гораздо четче станет пространственная ориентация: вертикали лестницы и горизонтали прихожей. При дневном свете лестничная конструкция, наоборот, будет выглядеть светлее по сравнению с прихожей. Таким образом, роль освещения в формировании и организации пространства велика.

Обратите внимание на фото – при хорошем освещении лестницы в доме восприятие замкнутого пространства смягчается, так как свет становится своеобразным ориентиром и позволяет максимально удобно и безопасно проходить по ней:

Существует определенный ряд факторов, оказывающих влияние на организацию освещения лестницы.

Наличие или отсутствие источника естественного света (окна или прозрачной двери) также может давать различное освещение в течение суток. Так, при наличии источника дневного естественного света лестница, как правило, освещается неплохо, особенно при ярких солнечных лучах. Вечером или в пасмурную погоду такого освещения не будет хватать.

Проблему можно решить только путем использования источников искусственного освещения, которые крайне необходимы в сумерках, когда уличного света недостаточно.

Тип лестницы также является одним из определяющих факторов. Так, например, прямая и винтовая лестницы требуют разного подхода к освещению. Длина марша также имеет значение. Чем длиннее марш, тем более рассеянным должен становиться свет, чтобы не увеличивалась нагрузка на зрение при длинном проходе.

Типы освещения

Встраиваемая подсветка для лестницы представляет собой небольшие светильники, которые расположены, как правило, по ходу движения лестницы. Они могут быть настенными, светильники на ступенях, напольные.

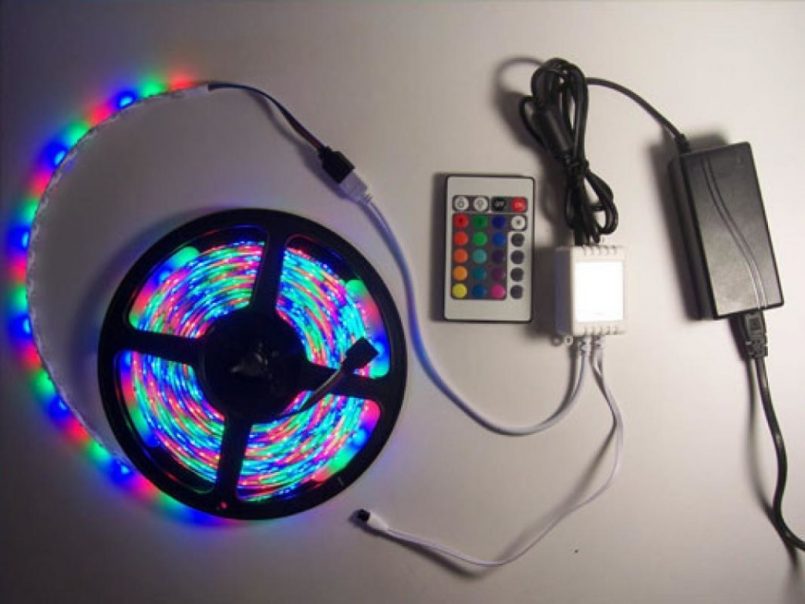

  • Светодиодная лента очень популярна, поскольку имеет низкое потребление электроэнергии, а также легко устанавливается.
  • Она сделана в виде трубки, внутри, которой находятся диоды, представлена в различной цветовой гамме, что позволяет гармонично вписать ее в любой интерьер.
  • Люстра для лестницы устанавливается в просторных помещениях, ее можно подобрать под общий дизайн помещения и быть уверенным в том, что она в него гармонично впишется.
  • Ее подвешивают к потолку, а также подключают с помощью кабеля, который благополучно помещают под внешнюю отделку стен.

  1. Использование бра для освещения помещения, они прекрасно дополнят общий дизайн помещения.

Чтобы подключить данный тип освещения прибегают к общей сети либо с помощью кабель-канала. В зависимости от длины лестницы определяется общее количество приборов освещения.

Чтобы осветить небольшую лестницу достаточно одного, для более длинных используют два и больше. Объединяются все они в общую цепь и выводятся на общий выключатель. Если есть необходимость можно установить датчик движения.

Подбираем нужную схему освещения

Рассматривая фото подсветки лестницы, возникает желание воссоздать такой вариант у себя дома. Самое первое, что нужно сделать – это выяснить, каким образом лучше разместить подсветку.

Стоит продумать заранее возможность управления лентой. Она может активироваться общим выключателем или же проходным.

Необходимые материалы

Чтобы сделать автоматическую подсветку для лестницы самостоятельно нужны подсветка на каждую ступеньку лестницы с расчетом отступа от края до пяти сантиметров.

На верхней и нижней позиции можно установить приборы учета движения. Функцию контроля освещения будет выполнять определенное устройство.

Следует установить устройство для регулировки освещения. Общие параметры ленты должны быть такими: на метр изделия должно быть не менее 60 диодов, размеры их 3,5*2,8 мм, Ingress Protection Rating должен быть не меньше 67.

Можно применять иные варианты, и материалы для подсветки лестниц. Мы рассмотрели наиболее популярный вариант.

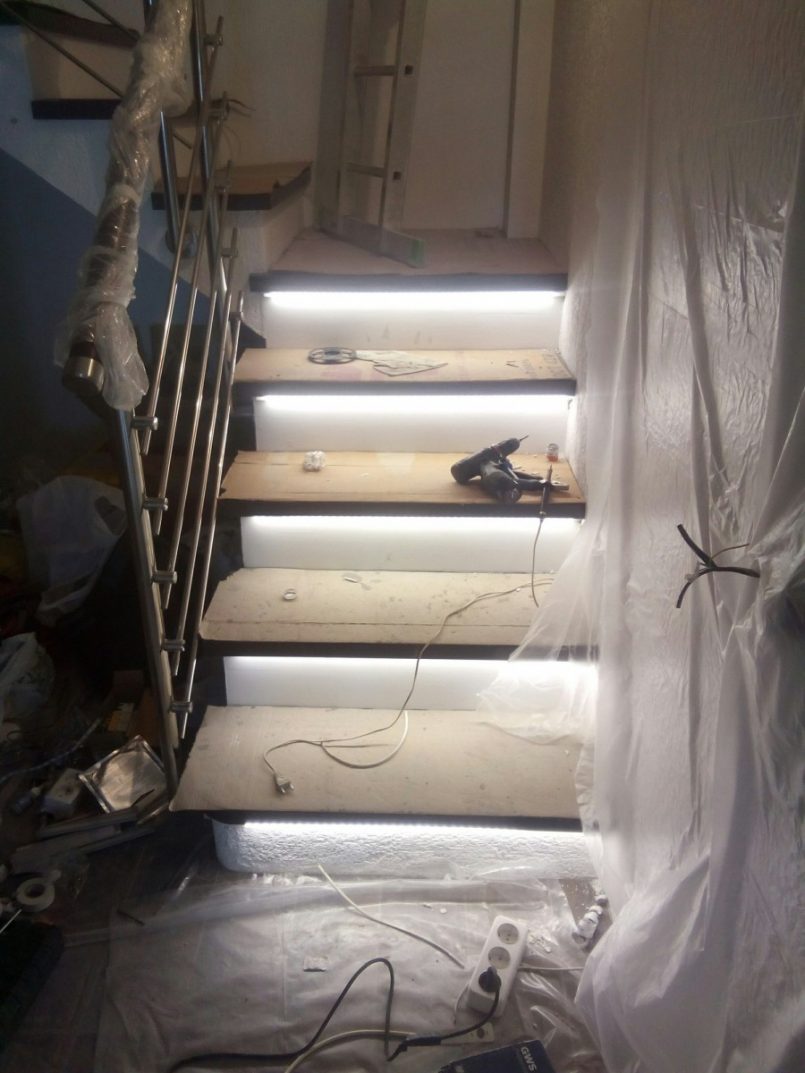

Как установить подсветку

Для того чтобы осуществить подсветку нужно разделить ее по нужному для вас размеру. На ней зачастую уже отмечены места для разделения. Припаиваем или используем коннекторы для дальнейшего подключения подсветки.

Предварительно наносим на ступени средство для их обезжиривания. Для защиты подсветки от повреждений можно прикрепить сверху и снизу алюминиевый профиль.

Перед верхней и нижней ступеней устанавливаем датчики движения. Проводку прячем с помощью кабель канала или закрепляем на стену.

Проверяем, правильно ли подключены все элементы, а затем тестируем подсветку. Освещение лестницы диодной лентой готово.

Краткий итог

В больших домах или помещениях более, чем с одним этажом просто не обойтись без лестницы. Если она достаточно длинная, то в темное время суток спускаться по ней крайне проблематично.

Существуют специальные подсветки и световые приборы помогающие создать комфортные условия передвижения в ночное время. К ним относятся светильники, светодиодная лента, люстры, бра.

Мы рассмотрели, как самостоятельно установить подсветку для лестницы. Стоит лишь определиться какой вариант вам больше нравится или уместен в вашем помещении и интерьере.

Приобрести необходимые материалы и правильно их установить.

Как оформить освещение с помощью светодиодной ленты мы рассмотрели в данной статье. Данный тип подсветки является достаточно популярным в силу своей простоты и экономичности.

Для чего нужна подсветка лестницы

На первый взгляд кажется, конечно — для красоты! Посмотрите, как эффектно выглядит лестница вечером или ночью с подсветкой.

Красота — лишь один из плюсов подсветки. Правильное освещение лестницы одновременно решает сразу несколько важных задач.

Лестница соединяет друг с другом два этажных пространства. Получается высотный переход. Когда человек идёт по этому переходу, он должен чувствовать себя в безопасности. Чем длиннее переход, тем лучше его надо осветить в тёмное время суток. Освещение улучшает эстетическое восприятие лестницы. Подсветка может усилить пространственный эффект лестницы, например, соединить лестницу с помещениями или, наоборот, разделить их.

Покажем, как это работает на примерах.

С помощью подсветки можно «спрятать» лестницу или визуально изменить её габариты.

Хотя, не все домовладельцы хотя делать в коттедже лестницу со светодиодной подсветкой.

Я думаю, что все эти мерцания на лестнице ни к чему хорошему не приведут

Свет идущий снизу-вверх привлечёт внимание детей. Они станут играть на лестнице

Да и мне некомфортно, когда свет попадает в глаза. У себя я сделал освещение лестницы так – смонтировал на потолке 4 светодиодных светильника мощностью в 0.5 — 1 Вт каждый. Свет падает сверху-вниз. Светильники включаются по таймеру времени, когда начинает темнеть. Ночью очень удобно.

А у меня подсветка ступеней лестницы стоит уже года два. Очень удобно, когда ночью спускаешься.

Хотите сделать в доме лестницу с системой подсветки? Ниже мы расскажем о нескольких вариантах освещения ступеней.

Arduino: Автоматическая подсветка лестницы Продолжая изучать возможности платформы Arduino, решил подсветить лестницу дачного дома.

Первым делом изучил подобные проекты в интернете, и нашел отличную работу Rimidalw. Проанализировав чужой опыт и набравшись уверенности, я приступил к воплощению своего проекта. Цель: «Автоматическая подсветка лестницы в тёмное время суток»

1) Собрать электрическую схему управления

Мозгом всей конструкции является Arduino Mini Датчиками служат два PIR-сенсора Для увеличения пинов, микросхема 74HC595 LED-ленты управляются ИМС ULN2003A Датчик освещенности фототранзистор Блок питания с двумя выходами +12 и +5

2) Изготовить печатную плату схемы и корпус

Проектировать научился быстро, попробовал много CAD программ, самой удобной оказалась EAGLE. А один из способов изготовления объяснил и продемонстрировал друг, увлекающийся этой темой. FILES(brd,sch).

Всё устройство выполнено отдельным блоком с разъемами, чтобы в случае поломки или модернизации, можно было поменять модуль управления или рабочий орган.

Коробку смастерил из гетинакса. Разъемы оторвал от ненужных устройств и приклеил на холодную сварку.

3) Написать программу

Код спрятан ТУТ >>

4) Произвести монтаж на лестницу

Самый трудоемкий и утомительный этап работы, нужно было проложить 40м кабеля и припаять около 80 проводников. Управляющее оборудование разместил под лестницей.

Видео подсветка лестницы

Получилось даже лучше, чем я это себе представлял. В целом дорабатывать проект можно бесконечно, но на этапе beta-версии он стабильно и надежно работает. Естественно, это устройство Америку не открывает, но безусловно КРУТО, когда идея из головы рождается на свет и начинает работать. Всем удачи и неиссякаемого творческого вдохновения!

7) Если бы начинал проект сейчас, чтобы сделал по-другому?

Светильники для подсветки: характеристика

В качестве светильников используются светодиодные ленты или встраиваемые лампы. Начнем со светодиодов:

  1. Светодиодная лента – это полоска, изготовленная из гибкого полимера, которая имеет токопроводящую изоляцию. Через определенные промежутки размещаются светодиоды. С подачей напряжения светодиоды дают очень яркий свет.
  2. Световые ленты могут быть двух категорий: открытые и защищенные от влаги. Для монтажа подсветки лучше использовать ленты с хорошим уровнем гидроизоляции во избежание попадания жидкости на токопроводящие компоненты, когда моются полы.
  3. Крепление большинства моделей происходит благодаря самоклеящемуся слою. При потере этого качества можно дополнительно зафиксировать ленту с помощью двухстороннего скотча.
  4. По типу и структуре светодиодов для подсветки можно применять следующий образец – SDM 3528, способен обеспечить удобное перемещение по лестнице в темноте. Однако модель SDM 5050 имеет более яркое освещение, поэтому более подходит для общего источника света в помещении.

Отличие светодиодных лент от обычных светильников:

  1. Большинство светильников оснащено корпусом, который встраивается в стену. Лучше покупать модели, которые имеют корпус в виде цилиндра, так как для их монтажа можно применять обычные подрозетники.
  2. На рынке представлены модели светильников с белым светом, но можно найти и другие цвета.
  3. Как правило, продажа светильников осуществляется партией по несколько штук, которые объединены одним контроллером. Такой набор существенно облегчает процесс установки конструкции управления освещением.

Рекомендуем вам ознакомиться с информацией о том, какая должна быть ширина лестницы в частном доме по данной ссылке.

Для обеспечения реагирования сенсорных датчиков и включения светильников или световых лент необходимо приобрести:

  • Микроконтроллер – является сердцем всей конструкции. Эксперты рекомендуют использовать контроллеры марки Arduino. Технология этих приборов способна обеспечить легкий процесс программирования путем подключения к компьютеру.
  • Для обеспечения надежной работы системы могут быть использованы драйверы для диодов или похожие устройства.
  • Для фиксации передвижения объектов устанавливаются два датчика движения со встроенными сенсорами, работа которых основывается на ультразвуке или на ИК-излучении.
  • Для включения системы только ночью необходимо ее подключение к датчику освещенности, который располагается на фототранзисторе.

Типы осветительных приборов и место их установки

Подсветка ступеней лестницы и конструкции на второй этаж в целом должна быть функциональной и органично сочетаться с дизайнерскими формами лестницы. Поэтому вариант освещения лучше выбирать еще на этапе планировки частного дома.

Светодиодные ленты и трубки

Светодиодные ленты состоят из алюминиевого листа, на котором размещены светильники. Приборы бывают различной цветовой гаммы, что позволит выбрать наиболее оптимальное решение под тип лестницы или интерьера.

Светодиодная подсветка дает возможность выделить грань каждой ступеньки отдельно. Рассеивающий свет создает комфортную домашнюю обстановку, наполняя помещение теплом и уютом.

Статья по теме: Стул с трансформацией в лестницу: виды конструкций и особенности самостоятельного изготовления

Точечное освещение лестницы

Светильники точечного типа обеспечивают пропорциональное и равномерное распределение света в помещении. Срок эксплуатации довольно продолжительный, однако наблюдается нагрев приборов при работе. Поэтому светильники не должны тесно контактировать с другими предметами. Кроме того, через перепады в сети лампочки в приборах перегорают, что приводит к дополнительным финансовым тратам.

Настенные бра

Освещение при помощи настенных бра считается самым распространенным. Существует несколько видов моделей:

  • приповерхностные — закрепляются тыльной стороной на стену;
  • бра с кронштейн-базой, что позволяет размещать лампы на разном расстоянии от стены;
  • светильник, встроенный в стену — требуется монтажное углубление минимум 4 см.

Освещение лестницы люстрой

Нестандартным вариантом считается использование настенной люстры для лестничных маршей. Преимущественно такое оформление наблюдается в отелях или больших имениях. Большие светильники довольно габаритны по длине.

Комбинированный вариант освещения

Исходя из параметров лестницы освещение можно сделать и комбинированным. Эффектно и модно в современном интерьере выглядит комбинация настенного, потолочного и встроенного в ступеньки освещения.

Важно обратить внимание на то, что продуманно расположенные встроенные или настенные световые элементы способны визуально изменять геометрию пространства. Например, при направлении светильников вверх, можно визуально увеличить высоту потолка

Влияние конструкции и материала лестниц на выбор освещения

Типичная картина: хозяин собирается спуститься ночью по неосвещенной лестнице, что для сонного человека достаточно опасно. Поскольку выключатель верхнего света чаще всего оказывается внизу, приходиться брать с собой фонарик. Даже если имеется верхний выключатель, им не воспользуешься, если кто-то спит в гостиной.

Проблема легко решается монтажом подсветки лестницы на ступенях. Она подходит для любых по размеру и форме конструкций, изготовленных из бетона, дерева, камня, стекла. На выбор оптимального освещения влияет не только дизайн и экономичность осветительных приборов, но и степень горючести материала, из которого сделан лестничный марш. В частном строительстве учитывают и тип конструкции, поэтому распространены следующие типы организации освещения:

Маршевый. Классическая, наиболее часто встречающаяся форма. Удобна тем, что позволяет использовать любые виды освещения с любым расположением источников света.

Освещение маршевой лестницыИсточник arch2o.com

  • Винтовой. Спиральная конструкция имеет эффектный вид и занимает мало места, из-за чего ее часто ставят в скромном по площади жилье. Для обустройства подсветки используют центральную опорную стойку или стену.
  • На больцах. Консольная конструкция выглядит воздушно-невесомой, но на самом деле по прочности не уступает остальным формам. Для освещения подходят стандартные способы, часто выбирают необычные решения, например, подсветку перил.

Выбор материала по-своему влияет на организацию подсветки, практичными и безопасными считаются следующие варианты светового дизайна:

Для деревянных лестниц. Главный недостаток природного материала – горючесть, поэтому деревянный каркас и ступени обрабатываются антипиренами, уменьшающими горючесть и замедляющими процесс горения. Для организации подсветки выбирают лампы с уменьшенным тепловым излучением, также важна качественная изоляция проводки.

Освещение деревянной конструкцииИсточник strojdvor.ru

  • Для металлических (кованых). Если принято решение сделать подсветку ступеней, проводка изолируется в гофре. Для многих интерьерных стилей подходящим решением станет использование настенных бра; гармонично смотрится и подвесная люстра.
  • Из стекла. Прозрачные ступени, сделанные из ударопрочного стекла, смотрятся необычно; такая лестница станет украшением любого интерьера. Для подсветки достаточно установить точечные источники. Рассеивающие экраны помогут сделать свет мягче, и он не будет слепить проходящего человека.
  • Из бетона. Подсветка для вечерних и ночных часов может быть любой: подойдут как точечные источники, так и настенные светильники, потолочная люстра.

Оригинальное решение для стеклянных ступенейИсточник amazonaws.com

Виды осветительных приборов

Подсветка – это важный элемент декора лестницы, который несет за собой как эстетическую красоту, так и обеспечивает безопасное передвижение в темноте. Часто светильников в комнатах и естественного света становится недостаточно для обеспечения конструкции должным освещением. Тогда необходимо установить дополнительную подсветку лестницы.

Осветительные приборы бывают нескольких видов:

  • бра;
  • светодиодная лента;
  • точечная подсветка;
  • люстра в пролете;
  • комбинированная подсветка.

Рассмотрим подробнее каждый вид приборов.

Точечная подсветка обеспечивается благодаря множеству осветительных приборов, которые расположены точечно. Выглядит она очень эффектно. Существует несколько способов ее исполнения.

  • Подсветка, вмонтированная в ступеньки. Для монтажа осветительных приборов в ступени делаются отверстия и выводится проводка. Расположить лампочки можно разными способами. Можно установить их по одной в каждой ступени или через одну, можно установить один светильник в центре или две по краям. Тяжелая лестничная конструкция визуально становится «легче» благодаря свечению.
  • Светильник. Если не хочется портить облицовку ступеней, возможно приобрести световые прожекторы. Обычно их размещают сбоку ступеньки около стены или под перилами точечно. Фиксируют их либо на самоклеящуюся основу, либо на болты. В некоторых моделях можно отрегулировать направленность света благодаря поворотной головке.
  • Фонари на перила. Довольно эффектный вариант освещения. Фонарь крепится на балясины. Благодаря такой установке освещаются ступени, перила и вся лестничная конструкция в целом. Поэтому для достаточной освещенности лестницы иногда хватает одного или двух светильников.
  • Настенные лампы. Светильники врезаются в стену точечно по всей длине лестницы. Смотрится это очень стильно и необычно.

Настенное бра – это еще более простой вариант освещения, не требующий особого вмешательства в облицовку стен. Светильники крепятся к стене и подключаются к сети электропитания. Для обеспечения хорошей освещенности достаточно установить несколько бра, так как они обладают большой мощностью.

Подсветка такого типа может включаться механически или автоматически, если установить датчик движения. Обычно устанавливают по одному выключателю вверху и внизу для включения и выключения одновременно всех бра.

Чтобы установить бра по завершении ремонта, следует заранее обеспечить наличие выходов проводов. Если не учесть это заранее, то можно проложить проводку по стене или проштробить углубления. Как альтернатива этому можно установить светильники, которые работают от внешних аккумуляторов.

Люстра в пролете – это самый эффектный и дорогой способ освещения. Люстра идеально подойдет для многомаршевой лестницы. Как правило, такие конструкции встречаются в местах общественного пользования, таких как гостиницы, театры и в исторических местах – дворцах и больших имениях.

Внешне такая люстра отличается своей массивностью и длиной. Ее задача – осветить полностью весь лестничный проем целиком. Она подвешивается к потолку верхнего этажа и спускается на протяжении всех лестничных пролетов. Отлично подходит для освещения винтовой лестницы.

Светодиодная лента – это гибкая лента с множеством энергосберегающих светильников. Такие приборы отличаются многообразием цветовой гаммы. Их довольно просто установить в любое место. Крепятся они, как правило, благодаря своей липкой стороне при наличии или сажаются на клей. Такие светильники не нагреваются, а поэтому они полностью безопасны.

К ленте крепится два блока питания, один преобразует электрическую энергию для освещения, другой служит для подключения к электросети. Кроме того, она является энергосберегающей. Количество потребляемой электроэнергии при этом составляет 12 или 24 Вольт. Количество рабочих часов составляет примерно 50 тысяч.

Для достижения большей освещенности или для возможности выбора того или иного варианта подсветки в зависимости от условий иногда устанавливают комбинированную подсветку, совмещая, например, точечную и настенную. Такой комплект – это интерактивная новинка современности.
