Введение

Повышающие преобразователи высокой мощности находят широкое применение в автомобильной, индустриальной и телекоммуникационных отраслях

При этом важно, чтобы преобразователи мощностью в 300 Вт и больше не требовали дополнительных средств для отвода тепла и принудительного обдува. Кроме того, во многих случаях существуют конструктивные ограничения по высоте таких преобразователей

Один из удачных методов решения этой задачи — это использование метода разделения (метод чередования) фаз преобразования и распределение силовых элементов по большей поверхности. Другими преимуществами метода разделения фаз преобразования является более высокий КПД, меньшая температура силовых компонентов и меньшая величина пульсаций тока и напряжения на входных и выходных конденсаторах. Цель этой статьи — предложить разработчикам набор формул и выражений для предварительного выбора параметров преобразователя, таких как частота преобразования, количество фаз и контроллеров, а также показать разработчику, как выбрать силовые компоненты: ключевые транзисторы, диоды, дроссели и входные/выходные конденсаторы. Слово «предварительные» существенно, так как огром ное количество нелинейных характеристик силовых компонентов не учитывается в этой статье для простоты восприятия, следовательно, требуется дальнейшее моделирование или макетирование.

Применение

Недавно я закупил много различных светодиодов на 1W, 3W, 5W, 10W, 20W, 30W, 50W, 100W. Все они низкого качества, для сравнения их с качественными. Чтобы всю эту кучу подключить и запитать у меня есть блоки питания от ноутбуков на 12 В и 19V. Пришлось активно полистать Aliexpress в поисках низковольтных светодиодных драйверов.

Были куплены  современные повышающие преобразователи напряжения DC DC и понижающие, на 1-2 Ампера и мощные на 5-7 ампер. К тому же они отлично подойдут для подключения ноутбука к 12В в автомобиле, 80-90 ватт потянут. Они вполне подойдут в качестве зарядного устройства для автомобильных аккумуляторов на 12В и 24В.

LM2577

Популярными микросхемами для повышающих импульсных стабилизаторов стали:

  1. LM2577, устаревшая с низким КПД;
  2. XL4016, в 2 раза эффективней 2577;
  3. XL6009;
  4. MT3608.

Делать DC DC повышающий преобразователь своими руками не рационально, потрачу слишком много времени на сборку и настройку. У китайцев можно купить за 50-250руб, эта цена включает и доставку. За эту сумму получу почти готовое изделие, которое можно максимально быстро доработать.

Данные импульсные ИМС используются совместно с другими, написал характеристики и datasheet к популярным ИМС для питания TL431, LM358, LM494, LM317.

Схема импульсного преобразователя напряжения 1,5 — 9 Вольт.

В качестве преобразователя напряжения из 1,5 В в 9 В была выбрана, схема А.Чаплыгина, опубликованная в журнале «Радио» (11.2001г., стр.42).

Эта одна из схем, которая, как нельзя лучше, иллюстрирует выражение: «Всё гениальное – просто».

C1, C2 – 22µF

VT1, VT2 – КТ209К

B1 – 1… 1,5V

И действительно, схема состоит всего из пяти деталей, причём две из них, это конденсаторы фильтров. Вместо выпрямителя высокочастотного напряжения используются база-эмиттерные переходы транзисторов самого генератора. При этом, величина тока базы становится пропорциональной величине тока в нагрузке, что делает преобразователь весьма экономичным.

Другой особенностью генератора является срыв колебаний в отсутствие нагрузки, что автоматически решает проблему управления питанием. Проще говоря, такая «Крона», а точнее, встроенный в неё преобразователь, будет сам включаться тогда, когда от него потребуется что-нибудь запитать и выключаться, когда нагрука будет отключена.

Трансформатор TV1 намотан на кольцевом магнитопроводе 2000НМ размером К7х4х2.
Обмотки III и IV содержат по 28 витков провода Ø0,16мм, а I, II по 4 витка провода Ø0,25мм.

Характеристики:

● Входное напряжение / ток: DC 11-35V/10A (Max) ● Выходное напряжение / ток: DC 11-35V/10A (Max) ● Выходная мощность: 100W (Max, 150W кратковременно), если позволяет источник питания ● Может работать как источник питания для ноутбуков 65W — 90W ● При использовании 12V источника для питания 19V 3.42A ноутбука, температура модуля — около 45 С градусов ● Эффективность преобразования: 94% (вход 16V выход 19V 2.5A) ● Рабочая температура: от -40 до +85 градусов, если температура окружающей среды превышает 40 градусов, необходимо использование активного охлаждения ● Температура при полной нагрузке: 45 градусов Так же на странице товара имеется полезная информация о назначении элементов управления

Мощные преобразователи

Для особых случаев бывают нужны мощные DC-DC повышающие преобразователи на 10-20А и до 120В. Покажу несколько популярных и доступных моделей. Они в основном не имеют маркировки или продавец её скрывает, чтобы не покупали в другом месте. Лично не тестировал, по вольтажу они сосуществуют по обещанным характеристикам. А вот ампер будет немного поменьше. Хотя изделия такой ценовой категории у меня всегда держат заявленную нагрузку, покупал похожие аппараты только с ЖК экранами.

600W

Мощный №1:

  1. power 600W;
  2. 10-60V преобразует в 12-80V;
  3. нагрузка на выходе до 10А;
  4. цена от 800руб.

Найти можно по запросу «600W DC 10-60V to 12-80V Boost Converter Step Up»

400W

Мощный №2:

  1. power 400W;
  2. 6-40V преобразует в 8-80V;
  3. на выходе до 10А;
  4. цена от 1200руб.

Для поиска укажите в поисковике «DC 400W 10A 8-80V Boost Converter Step-Up»

B900W

Мощный №3:

  1. power 900W;
  2. 8-40V преобразует в 10-120V;
  3. на выходе до 15А.
  4. цена от 1400руб.

Единственный блок который обозначают как B900W и его можно легко найти.

Работа DC DC преобразователя

Для приборов, электропитание которых производится от батареек или аккумуляторов, изменение напряжения до требуемой величины возможно только с использованием DC DC инверторов. Опишем вкратце, как работают DC DC преобразователи повышающего или понижающего типа. Напряжение постоянного тока с его помощью:

  • становится переменным с частотой в несколько десятков или сотен кГц;
  • увеличивается или уменьшается до требуемого значения;
  • проходит выпрямление;
  • поступает в нагрузку.

Такие инверторы называют импульсными. Они отличаются высоким КПД – от 60 до 90%, и имеют широкий диапазон Uвх. Его значение бывает меньше Uвых или гораздо выше его. Например, инвертор, увеличивающий напряжение от 1,5 до 5 В, увеличивает стандартное напряжение батарейки до Uвых, характерного для USB разъема на компьютере. Широко используются и модели, увеличивающие напряжение с 12 до 220 В. Среди понижающих моделей популярны конфигурации, уменьшающие напряжение от 12–80 В до 5 В и от 16–120 В до 12 В (напряжение автомобильного аккумулятора).

Топологии для формирования синусоидального сигнала

следующим образом

Плюсы:

  • Минимально возможное количество силовых транзисторов, а значит потери в 2 раза меньши и стоимость устройства тоже ниже
  • Сквозной ноль. Это упрощает процесс сертификации, особенно CE и ATEX. Связано это с тем, что сквозной ноль позволяет системам защиты по входу (например, УЗО) срабатывать так же при возникновение аварии в выходных цепях после преобразователя
  • Простая топология, что позволяем максимально уменьшить стоимость изделия при мелко-
    и средне серийном производстве

Минусы:

  • Необходимость двухполярного источника питания. Как видите на схему инвертора надо подавать ±380В и еще ноль
  • Удвоенное количество высоковольтных конденсаторов. Высоковольтные конденсаторы большой емкости и с малым ESR на мощностях от 3-4 кВт начинают составлять от 20 до 40%
    стоимости компонентов
  • Применение электролитических конденсаторов в «делителе». Они сохнут, подобрать конденсаторы с одинаковыми параметрами практически нереально, а если учесть, что параметры электролитов меняются в процессе эксплуатации, то и бессмысленно. Заменить на пленку можно, но дорого

Плюсы:

  • Очень высокая надежность. Она в основном обусловлена качеством системы управления силовыми транзисторами и не зависит от деградации компонентов
  • Входная емкость требуется в разы, а то и на порядок меньше. Необходимо лишь обеспечить расчетное значение ESR. Это позволяет использовать пленочные конденсаторы при сохранение себестоимости. Пленочные конденсаторы — не сохнут, лучше ведут в суровых температурах, рабочий ресурс на порядок выше, чем у электролитов
  • Минимальные пульсации напряжения на транзисторах, а значит можно применить транзисторы на меньшее напряжение
  • Простота и понятность алгоритмов работы. Это приводит к значительному уменьшению времени на разработку изделия, а также на его пуско-наладочные работы

Минусы:

  • Увеличенное количество силовых транзисторов, а значит необходимо более серьезное охлаждение. Увеличение цены на транзисторах, но за счет меньшего количества конденсаторов это скорее даже плюс
  • Повышенная сложность драйвера, особенно при требованиях к наличию гальванической развязки

Небольшой итог

Возможно, вам также будет интересно

ШИМ-инвертор представляет собой коммутатор на IGBT-транзисторах, которые управляются широтно-импульсными сигналами, модулированными по синусоидальному закону и формирующими импульсную последовательность напряжения. В однофазных ИБП малой и средней мощности нашла применение дифференциальная схема инвертора . В системах питания от солнечных панелей или от топливных элементов применяются мостовые схемы инверторов. Для мостовых схем — как один источник

В мире существует большое количество компаний, предлагающих готовые изолированные драйверы затворов MOSFET и IGBT, наиболее известными из которых на российском рынке являются ON Semiconductor, Infineon, Broadcom Limited (ранее имела название Avago Technologies), International Rectifier, Analog Devices, Toshiba Semiconductor, Vishay. Главная задача, решаемая драйвером, — преобразование слаботочного логического сигнала контроллера в сигнал управления, чьей мощности должно

В статье представлено описание высоковольтных лабораторных источников питания постоянного напряжения высокой стабильности в настольном исполнении и для монтажа в стойку стандарта «Евромеханика».

Трех- и четырехфазные повышающие преобразователи

Несмотря на то, что сейчас на рынке господствуют двухфазные преобразователи, современные контроллеры позволяют создавать блочный дизайн многофазных контроллеров, где две фазы повышения представляют один блок. Электрическая схема четырехфаз-ного преобразователя показана на рис. 5, а временная диаграмма — на рис. 6. Эта схема позволяет получать 48 В при 8 А от входа при входном напряжении в диапазоне 12-24 В и способна поддерживать выходное напряжение 48 В при падении входного напряжения до 6 В, с соответствующим снижением выходного тока.

Рис. 5. Четырехфазный синхронный повышающий преобразователь, V0 48 В на 8 А, Vin от 5 до 24 В

Рис. 6. Временная диаграмма четырехфазного повышающего преобразователя.
Ch1–Ch4 напряжения на истоках Q1–Q4 соответственно (50 В/Div)

В этой схеме двухфазные контроллеры соединены для управления четырехфазным преобразователем. Контроллер U1 работает в качестве ведущего, а U2 — в качестве ведомого. U1 генерирует, а U2 принимает тактовый сигнал. Контроллер U1 создает разницу между фазой 1 и фазой 3 в 90 градусов, однако разница между фазой 1 и фазой 2, а также фазой 3 и фазой 4 остается 180 градусов. Четырехфазное повышение легко приводится к трехфазному путем отключения четвертой фазы на L4 и Q4, а ножка Phasemode контроллера U1 подключается к выходу 3V8 контроллера. В этом случае все три фазы будут отличаться друг от друга на 120°.

DC/DC Step-Up преобразователь


Здравствуйте, уважаемые читатели. В этой статье мы вместе с автором оригинала статьи (ссылка внизу страницы) рассмотрим сборку, схему и принцип работы преобразователя постоянного напряжения на индуктивном накопителе энергии. В продаже существует множество готовых заводских модулей, но, как правило, они либо дорогие, либо долго ждать доставки. Но всегда можно сделать своими руками, и даже нечто более совершенное и функциональное. Преобразователь, который мы будем рассматривать в этой статье, имеет одновременно неплохие характеристики и простую конструкцию без использования специализированных микросхем. Для его сборки нам потребуются: Материалы (все детали в единичном экземпляре):

— Биполярный транзистор N-P-N структуры. — Биполярный транзистор P-N-P структуры. — Дроссель индуктивностью от 100 мГн до 470 мГн. — Резистор на 750 Ом. — Резистор на 100 кОм. — Резистор на 220 кОм. — Электролитический конденсатор ёмкостью 100 мкФ. — Диод. — Фольгированный текстолит. — Хлорное железо. — Припой.Инструменты: — Паяльник — Сверлильное приспособление. — Прямые руки. Схема и принцип работы. На рисунке ниже представлена принципиальная схема устройства.


В качестве нагрузки автором использовался светодиод.

По его словам, номиналы не критичны, допустимо их изменение в пределах 10-15 процентов. R1 — 750 Om R2 — 220 kOm R3 — 100 kOm

Принцип работы заключается в том, что электричество подаётся на дроссель, а потом отключается от него. Поскольку дроссель представляет собой катушку, то появляется магнитное поле, которое в момент отключения дросселя насыщает его, и в результате получается намного повышенное напряжение. Потом электричество выравнивается через диод и накапливается в конденсаторе. От максимально допустимого напряжения конденсатора зависит максимально возможное выходное напряжение. Для того, чтобы случайно не спалить что-нибудь (без подключения нагрузки конденсатор заряжается до максимально возможного напряжения, а оно может достигать десятки и сотни вольт), очень желательно поставить после конденсатора регулятор напряжения (если потребляемый ток нагрузки невелик, то можно ограничиться стабилитроном, в противном случае нужно использовать схему на LM317, которая приложена ниже).


Печатная плата.


Автором был любезно предоставлен шаблон печатной платы, по которому можно вырезать дорожки на текстолите ножом или же очень успешно создать свою в программе Layout с последующим изготовлением методом травления.Сборка. Когда вы подготовили плату и детали, остаётся только припаять всё на свои места.


Дорожки на плате нужно залудить, во время пайки не перегревать детали , в особенности полупроводниковые компоненты, превышение температуры может вывести их из рабочего состояния. Если вы собрали всё правильно, то схема не нуждается в наладке. Доступные усовершенствования. Для «прокачки» преобразователя можно поставить более мощный дроссель с повышенным допустимым током и мощные транзисторы, которые можно взять не только биполярные, но и полевые (N-P-N заменить на N-канальные и PNP соответственно на P-канальные). Если вы будете делать эту доработку, не забудьте поставить силовые элементы на радиаторы.

Применений этому устройству можно найти великое множество, так что его сборка не будет бесполезной тратой времени. На фото то устройство, которое было создано автором.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Работа DC DC преобразователя понижающего типа

Как видно по функциональной схеме DC DC преобразователя класса buck, на входе Uin поступает на фильтр – расположенный здесь конденсатор Cin. Коммутацию тока на высоких частотах выполняет транзистор VT – обычный биполярный или структуры MOSFET, или IGBT. Дополнительно в функциональной схеме предусмотрен разрядный диод VD и расположенный на выходе фильтр LCout. С него напряжение идет в нагрузку Rн, которая подсоединена последовательно к элементам VT и L.

Опишем алгоритм понижения напряжения. Управляющая микросхема создает импульсы в форме прямоугольников, со стабильной частотой. На графике tи – это время импульса при открытом транзисторе, а tп – длительность паузы при его закрытом состоянии. Отношение tи/T=D – это коэффициент заполнения, который измеряется в процентах (от 0 до 100%) или долях числа (от 0 до 1). К примеру, D=50% – это то же самое, что и D=0,5. При D=1 наблюдается полная проводимость ключевого транзистора, а при D=0 ключ закрыт, т.е. наблюдается отсечка. При D=0,5 значение Uвых=0,5Uвх.

Uвых регулируется путем смены ширины импульса управления tи, фактически – за счет смены коэффициента D. Этот принцип регулировки носит название широтно-импульсной модуляции (ШИМ, в английской аббревиатуре – PWM). Стабилизация Uвых в большинстве импульсных БП осуществляется с использованием ШИМ.

Благодаря массовому распространению инверторов производители наладили изготовление ШИМ контроллеров всевозможных типов. Их выбор огромен, поэтому собирать инверторы на дискретных компонентах не приходится. К тому же, готовые инверторы умеренной мощности отличаются ценовой доступностью. Для установки в создаваемую конструкцию остается только припаять к плате проводки на вход и выход, а затем выставить нужное значение Uвых.

Повышающие DC/DC-преобразователи напряжения

Контроллеры этой группы построены по схеме бустерных преобразователей напряжения с интегрированным силовым транзистором и внешним диодом Шоттки. Так же как и рассмотренные выше повышающие преобразователи напряжения, все конверторы имеют встроенную цепь компенсации усилителя сигнала ошибки, специально адаптированную для применения недорогих танталовых конденсаторов на выходе преобразователя. Номенклатура и краткие электрические характеристики микросхем этой группы приведены в таблице 3.

Контроллеры MP1517 и MP1527 — самые мощные в этой группе. Каждый из них имеет интегрированный ключевой транзистор с сопротивлением канала 150 мОм и обеспечивает ток нагрузки до 3 А (рекомендуемое значение — до 1,5 А). Схема включения и типовой КПД преобразователя напряжения на базе MP1517 показаны на рис. 17, структурная схема — на рис. 18. Контроллеры построены по схеме ШИМ с регулировкой по току и фиксированной частотой преобразования (1,1 МГц у MP1517 и 1,3 МГц у MP1527). Микросхемы имеют защиту от низкого входного напряжения, обрыва нагрузки и перегрева кристалла свыше 160 °С, а также функцию плавного запуска. Низкое напряжение ОС MP1517 (0,7 В) позволяет использовать его в качестве мощного драйвера светодиодов и светодиодных ламп без дополнительного усилителя тока. Микросхема MP1527 имеет дополнительный двунаправленный вывод FAULT («Авария»). Если в системе используется несколько преобразователей напряжения MP1527, то имеется возможность соединить все выводы FAULT для одновременного выключения всех контроллеров в случае возникновения аварийной ситуации хотя бы в одном из них. Контроллеры упакованы в миниатюрные корпуса для автоматизированного монтажа QFN16 (4×4 мм), MP1527 также выпускается в корпусе TSSOP14.

Рис. 18. Структурная схема преобразователя напряжения МР1517

Самый маломощный контроллер в рассматриваемой группе — MP1522 в корпусе для поверхностного монтажа SOT23-5 (рис. 19). В нем использована схемотехника преобразователя напряжения с постоянным пиковым током дросселя и переменной частотой коммутации. Он имеет интегрированный ключевой транзистор с сопротивлением канала 500 мОм и обеспечивает ток нагрузки до 0,3 А.

Рис. 19. МР1522 в корпусе для поверхностного монтажа SOT23-5

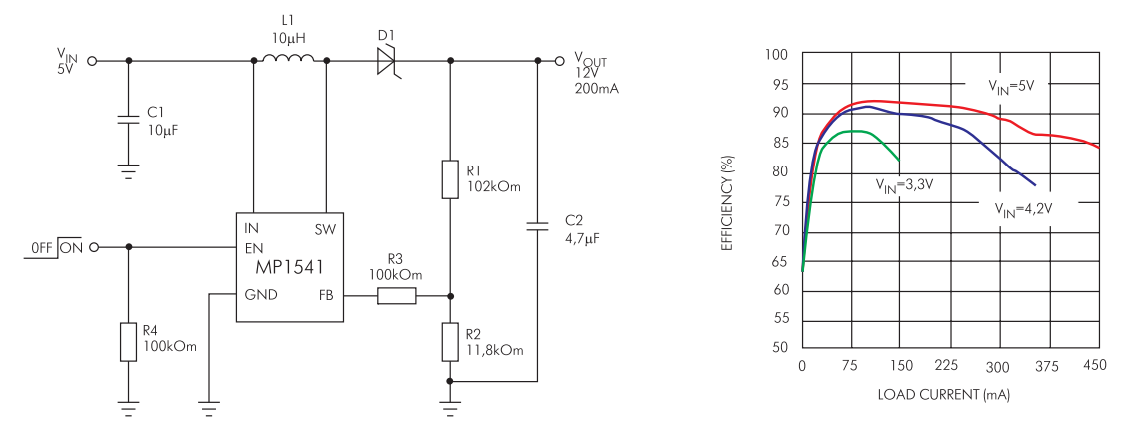

Для применений, требующих постоянной частоты коммутации, альтернативой MP1522 служит микросхема MP1541 (рисунок 20), также выпускающаяся в корпусе SOT23-5. Она позволяет реализовывать надежные, миниатюрные и недорогие преобразователи напряжения с током нагрузки до 550 мА.

Рис. 20. Микросхема МР1541

В линейке повышающих преобразователей MPS есть две специализированные микросхемы для питания TFT-панелей — MP1530 и MP1531 (рис. 21). Микросхемы идентичны по структуре и характеристикам и отличаются только частотами преобразования (1,4 МГц у MP1530 и 250 кГц у MP1531). Каждая из них содержит повышающий преобразователь напряжения и два линейных регулятора с положительным и отрицательным выходным напряжением, питающихся от схем с накачкой заряда. Ток нагрузки основного канала может достигать 500 мА, линейных регуляторов — до 10 мА.

Помимо своего основного назначения микросхемы могут применяться и для построения источников питания других устройств, содержащих, например, цифровые микросхемы (выход +5 В) и операционные усилители (выходы ±5…±15 В).

Завершает группу повышающих преобразователей напряжения новая микросхема MP1542, разработанная в начале 2005 года. Ее схема включения показана на рис. 22. Контроллер имеет интегрированный ключевой транзистор с сопротивлением канала 180 мОм и обеспечивает ток нагрузки до 2 А. Частота преобразования может выбираться из значений 0,7 МГц или 1,3 МГц с помощью вывода FSEL. Микросхема имеет защиту от низкого входного напряжения, КЗ нагрузки и перегрева кристалла свыше 160 °С, а также функцию плавного запуска, выпускается в миниатюрном корпусе MSOP8.

Рис. 22. Схема включения МР1542

Окончательная сборка импульсного преобразователя напряжения.

Перед окончательной сборкой, все элементы схемы были соединены многожильным проводом, и была проверена способность схемы принимать и отдавать энергию.

Для предотвращения замыкания, импульсный преобразователь напряжения был со стороны контактов заизолирован силиконовым герметиком.

Затем все элементы конструкции были размещены в корпусе от «Кроны». Для того, чтобы передняя крышка с разъёмом не утапливалась внутрь, между передней и задней стенками была вставлена пластинка из целлулоида. После чего, задняя крышка была закреплена клеем «88Н».

Для зарядки модернизированной «Кроны» пришлось изготовить дополнительный кабель со штекером типа Джек 3,5мм на одном из концов. На другом конце кабеля, для снижения вероятности короткого замыкания, были установлены стандартные приборные гнёзда, вместо аналогичных штекеров.

Работа повышающих DC DC преобразователей

Такие модели преимущественно используются при работе от источников малой мощности, к примеру, от пары-тройки батареек, а некоторые конструкционные элементы требуют напряжения 12–15 В при малом токопотреблении. Uin поступает на находящийся на входе фильтр Cin и далее – на катушку L и транзистор VT, которые последовательно соединены между собой. В месте соединения катушки и стока транзистора к ним подсоединен диод VD. К его второму выходу подсоединена нагрузка Rн и шунтирующий конденсатор Cout.

Работой транзистора VT управляет микросхема, вырабатывающая управляющий сигнал неизменной частоты с настраиваемым значением D – по аналогии с работой понижающего преобразователя. Диод VD в соответствующие моменты перекрывает нагрузку от ключа.

При разомкнутом ключе вывод L, находящийся справа на схеме, соединяется с минусовым полюсом аккумулятора или другого источника питания Uin. Растущий под действием индуктивности ток от аккумулятора идет через катушку (в ней копится энергия) и разомкнутый транзистор. Одновременно диод VD перекрывает нагрузку и находящийся на выходе конденсатор, не допуская его разряда из-за открытости транзистора.

В то же время нагрузка получает питание из запасов конденсатора Cout, и напряжение на выходном конденсаторе снижается. Когда оно становится меньше заданной величины (согласно настройкам управляющей схемы), ключ-транзистор VT перекрывается, и накопленная в дросселе электроэнергия через диод VD заряжает конденсатор Cout, подпитывающий нагрузку. Электродвижущая сила самоиндукции катушки L суммируется с Uвх и идет в нагрузку, поэтому наблюдается прирост напряжения Uвых˃Uвх. Когда величина Uвых достигает заданного уровня стабилизации, управляющая схема инициирует открытие транзистора VT, и процесс циклически продолжается.

Работа повышающих DC DC преобразователей

Такие модели преимущественно используются при работе от источников малой мощности, к примеру, от пары-тройки батареек, а некоторые конструкционные элементы требуют напряжения 12–15 В при малом токопотреблении. Uin поступает на находящийся на входе фильтр Cin и далее – на катушку L и транзистор VT, которые последовательно соединены между собой. В месте соединения катушки и стока транзистора к ним подсоединен диод VD. К его второму выходу подсоединена нагрузка Rн и шунтирующий конденсатор Cout.

Работой транзистора VT управляет микросхема, вырабатывающая управляющий сигнал неизменной частоты с настраиваемым значением D – по аналогии с работой понижающего преобразователя. Диод VD в соответствующие моменты перекрывает нагрузку от ключа.

При разомкнутом ключе вывод L, находящийся справа на схеме, соединяется с минусовым полюсом аккумулятора или другого источника питания Uin. Растущий под действием индуктивности ток от аккумулятора идет через катушку (в ней копится энергия) и разомкнутый транзистор. Одновременно диод VD перекрывает нагрузку и находящийся на выходе конденсатор, не допуская его разряда из-за открытости транзистора.

В то же время нагрузка получает питание из запасов конденсатора Cout, и напряжение на выходном конденсаторе снижается. Когда оно становится меньше заданной величины (согласно настройкам управляющей схемы), ключ-транзистор VT перекрывается, и накопленная в дросселе электроэнергия через диод VD заряжает конденсатор Cout, подпитывающий нагрузку. Электродвижущая сила самоиндукции катушки L суммируется с Uвх и идет в нагрузку, поэтому наблюдается прирост напряжения Uвых˃Uвх. Когда величина Uвых достигает заданного уровня стабилизации, управляющая схема инициирует открытие транзистора VT, и процесс циклически продолжается.

Виды DC DC преобразователей напряжения

Рассмотрим основные типы таких устройств:

  1. Понижающие (альтернативные названия – buck, chopper, step-down). Обычно имеют Uвых
  2. Повышающие (альтернативные названия – boost, бустеры, step-up). Имеют Uвых˃Uвх. К примеру, при Uвх=5 В удается получить Uвых до 30 В, с возможностью его высокоточной регулировки и стабилизации.
  3. Универсальные (SEPIC). Имеют Uвых, удерживаемое на фиксированном уровне. При этом есть возможность получить и Uвых
  4. Инвертирующие (inverting converter). Главная задача таких устройств – получение Uвых обратной полярности по отношению к источнику питания. Они оптимально подходят для использования в ситуациях, когда нужно 2-полярное питание, к примеру, для питания операционных усилителей.

Инверторы всех перечисленных типов бывают со стабилизацией и без нее. Uвых бывает гальванически связанным с Uвх. Есть модели с гальванической развязкой напряжений. Подходящие характеристики и особенности инвертора зависят от характеристик прибора, в составе которого он будет применяться.

Трех- и четырехфазные повышающие преобразователи

Несмотря на то, что сейчас на рынке господствуют двухфазные преобразователи, современные контроллеры позволяют создавать блочный дизайн многофазных контроллеров, где две фазы повышения представляют один блок. Электрическая схема четырехфаз-ного преобразователя показана на рис. 5, а временная диаграмма — на рис. 6. Эта схема позволяет получать 48 В при 8 А от входа при входном напряжении в диапазоне 12-24 В и способна поддерживать выходное напряжение 48 В при падении входного напряжения до 6 В, с соответствующим снижением выходного тока.

Рис. 5. Четырехфазный синхронный повышающий преобразователь, V0 48 В на 8 А, Vin от 5 до 24 В

Рис. 6. Временная диаграмма четырехфазного повышающего преобразователя. Ch1–Ch4 напряжения на истоках Q1–Q4 соответственно (50 В/Div)

В этой схеме двухфазные контроллеры соединены для управления четырехфазным преобразователем. Контроллер U1 работает в качестве ведущего, а U2 — в качестве ведомого. U1 генерирует, а U2 принимает тактовый сигнал. Контроллер U1 создает разницу между фазой 1 и фазой 3 в 90 градусов, однако разница между фазой 1 и фазой 2, а также фазой 3 и фазой 4 остается 180 градусов. Четырехфазное повышение легко приводится к трехфазному путем отключения четвертой фазы на L4 и Q4, а ножка Phasemode контроллера U1 подключается к выходу 3V8 контроллера. В этом случае все три фазы будут отличаться друг от друга на 120°.
