Проверка светодиода на исправность

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Проверка фонарика выполняется в следующей последовательности:

1. Отвинчиваем крышку или коническую часть в передней части корпуса.
2. Извлекаем светодиодный модуль.
3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Вот как выглядит светодиодный модуль в фонарике Magicshine

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами.

Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов

При необходимости работать с LED-телевизорами нельзя отдавать предпочтение простому мультиметру. Он позволяет лишь определить исправность светодиодных элементов, причем засветка видна плохо. Требуется специальный прибор, например, SID GJ2C. Домашние мастера используют самоделки, если функционал или цена предлагаемых магазинами приборов их не устраивают.

Самый простой вариант – источник питания из зарядки телефона с напряжением 3,3 В и 300 мА. Он подходит, если требуется проверка на работоспособность отдельных диодов с электротоком до 3 мА. Для расширения функционала требуются другие схемы.

Проверка диода на плате

Часто бывает необходимо проверить светодиод, не выпаивая из схемы. В подобных случаях методика остается прежней, но технология меняется. Поскольку вставить ножки светодиода в слоты мультиметра невозможно, используют щупы. Размеры отверстий слотов для проверки транзисторов слишком малы, поэтому щупы придется доработать. К свободным концам следует прикрепить тонкие контакты, в качестве которых можно использовать:

• швейные иглы;
• разогнутые канцелярские скрепки;
• куски тонкого провода и т.п.

Некоторые мастера используют небольшую пластинку фольгированного с обеих сторон гетинакса или текстолита, к которым припаиваются куски проволоки, образуя некое подобие вилки. Ее вставляют в нужные слоты мультиметра, после чего можно пользоваться стандартными (не доработанными) щупами.

Проверка LED прожектора

Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико – 10-30 Вольт и более.

Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение.

Если установлено много мелких SMD – проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED. Конструкция и процесс проверки аналогичен LED лампе, который описан выше.

Разборка телеприемника

Действия по замене светодиодов выполняются одинаково на всех телевизионных панелях, будь то LG, Samsung, Philips, Toshiba или техника другой марки. Перед началом работы следует подготовиться: рядом со столом, на котором лежит телевизор, поставить второй, чтобы положить детали (матрицу, светодиодную ленту, панель). Затем нужно тщательно вымыть руки, чтобы не оставить грязь на матрице или фильтрах, которая после сборки телеприемника может плачевно сказаться на качестве картинки.

В любом телевизоре, независимо от приемника, есть три ключевых платы: main, T—con и адаптер питания. Они легко обнаруживаются сразу после снятия тыльной панели.

Чтобы разобрать телеприемник, нужно:

снять и вытащить T-con плату, предварительно выкрутив крепеж и разъединив шлейфы;

снять с дешифраторов металлическую защиту, отсоединив боковые крепежи и удалив болты, после чего их удерживать будут лишь крепления из резины;

выкрутить болты, удерживающие переднюю рамку, перевернуть телеприемник на тыльную сторону и снять рамку;

осторожно перевернуть телевизор, придерживая матрицу;
отсоединить резиновые фиксаторы, удерживающие дешифраторы;

снять матрицу и убрать в сторону.

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Пробник электрика: принцип работы и изготовление

Простой определитель на двух светодиодах и с неоновой лампочкой, получивший среди электриков название «аркашка», несмотря на несложное устройство, позволяет эффективно определять наличие фазы, сопротивления в электроцепи, а также обнаруживать в схеме КЗ (короткое замыкание). Универсальный пробник для электрика в основном используется для:

• Диагностики на обрыв катушек и реле.
• Прозвонки моторов и дросселей.
• Проверки выпрямительных диодов.
• Определения выводов на трансформаторах с несколькими обмотками.

Это далеко не полный перечень задач, которые решают с помощью пробника. Но и перечисленного достаточно, чтобы понять, насколько полезно это устройство в работе электромонтера.

В качестве источника питания для этого устройства используется обычная батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превышает 110 мА. Если же щупы разомкнуты, то устройство не потребляет электроэнергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.

Пробник способен выполнять свои функции в полной мере, пока напряжение на источнике питания не падает ниже 4 В. После этого его можно использовать в качестве указателя напряжения в цепях.

Во время прозвонки электрических цепей, показатель сопротивления которых составляет 0 – 150 Ом, загорается два светоизлучающих диода – желтого и красного цвета. Если показатель сопротивления составляет 151 Ом – 50 кОм, то светится только желтый диод. Когда на щупы прибора подается напряжение сети величиной от 220 В до 380 В, начинает светиться неоновая лампа, одновременно с этим наблюдается легкое мерцание LED-элементов.

Схема этого индикатора напряжения имеется в интернете, а также в специализированной литературе. Изготавливая такой пробник своими руками, его элементы устанавливают внутри корпуса, который изготовлен из изоляционного материала.

Зачастую для этих целей используется корпус от ЗУ любого мобильного телефона или планшетного компьютера. С передней части корпуса следует вывести штырь-щуп, с торцевой – качественно изолированный кабель, конец которого снабжен щупом или зажимом-«крокодильчиком».

Сборка простейшего пробника напряжения со светодиодным индикатором – на следующем видео:

https://youtube.com/watch?v=0uuxQjz03DY

Определение неисправности

При включении ТВ пультом дистанционного управления звук есть, но нет изображения. Если внимательно присмотреться, можно заметить его на матрице, а ещё лучше направить на дисплей луч света от фонарика, будет видно, что изображение появилось. Значит, в телевизоре не работает лед подсветка ЖК телевизора. Из этого следует, что причин может быть только две:

• неисправен драйвер контроля подсветки;
• неисправна сама ЛЕД подсветка, то есть сгорела одна или несколько линеек с припаянными светодиодами.

Как делаются ремонты LED телевизоров LG. Рассмотрим это на примере модели 32LB582V. Светодиоды лед ТВ подключены последовательно. Когда перегорает хоть один из них, происходит обрыв цепи, поэтому перестаёт работать вся подсветка.

Если причина кроется в неисправном драйвере, значит, светодиоды не подключатся, потому что на них не будет поступать напряжение. Придётся разбирать ТВ, чтобы осмотреть визуально все его детали и найти неисправность. Для этого снимают в первую очередь заднюю крышку, отсоединяют ножки подставки, а затем откручивают по периметру все болты крепления. Если после этого она всё ещё не снимается, значит, надо найти блокирующий болт и выкрутить его.

После снятия крышки проверяют напряжение. На выходе из драйвера напряжение составляет 220 вольт. Это значит, что он исправен и пытается засветить LED подсветку.

Теперь проверяем напряжение самой ЛЕД подсветки. Если она очень маленькая, например, всего до 100 V, это говорит о том, что неисправна подсветка ЖК телевизора. Появилась необходимость добраться до светодиодных лент, которые, для обеспечения хорошего освещения, устанавливаются в телевизоре по всему экрану. Чтобы добраться до неё, извлечь придётся и матрицу.

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Проверка фонарика выполняется в следующей последовательности:

1. Отвинчиваем крышку или коническую часть в передней части корпуса.
2. Извлекаем светодиодный модуль.
3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Вот как выглядит светодиодный модуль в фонарике Magicshine

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами. Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

Несколько слов об окружающих нас емкостях

Как работает емкостный индикатор напряжения? Чтобы понять это, давайте вернемся на мгновение к электрической теории цепей и вспомним, как функционирует конденсатор. Он имеет два проводника, или пластины, разделенные диэлектриком. Многие думают, что конденсаторы – это отдельные элементы электронных схем, но в действительности мир заполнен конденсаторами, присутствия которых мы обычно просто не замечаем. Вот пример. Предположим, что вы стоите на ковре, покрывающем бетонный пол прямо под горящим светильником с напряжением 220 В. Хотя вы этого и не ощущаете, но ваше тело проводит очень небольшой (порядка микроампера) переменный ток, так как оно является частью цепи, состоящей из двух последовательно включенных конденсаторов. Двумя пластинами первого конденсатора являются нить накала в электролампочке и ваше тело. Диэлектриком – воздух (и, возможно, ваша шляпа) между ними. Пластинами второго конденсатора являются ваше тело и бетонный пол (он достаточно хороший проводник).

Диэлектрик второго конденсатора – это ковер плюс ваши ботинки и носки. Поскольку бетонный пол хорошо заземлен, как и нулевой провод питающей сети, к цепи из двух этих последовательных конденсаторов приложено напряжение в 220 В.

Сверхъяркие

Проверка желтых, синих и белых светодиодов, применяемых в качестве источников освещения и называемых сверхъяркими, особой сложности не представляет. Для этого выводы элемента достаточно подсоединить к источнику питания напряжением от 3 до 4,2 В (не более!).

В качестве подобного источника удобнее всего использовать пару полуторавольтных батареек, соединенных последовательно. Но в том-то и дело, что они далеко не всегда имеются под рукой.

Нельзя ли осуществить проверку посредством обычного мультиметра, которым располагает каждый радиолюбитель, тем более что в современных версиях этого прибора предусмотрен специальный режим для проверки диодов?

Как подключить светодиод к мультиметру для проверки на работоспособность

Оказывается, такая возможность есть. Хотя упомянутый режим ,по причине недостаточной мощности питания, в данном случае не поможет. Вместо него мы воспользуемся режимом измерения параметров транзистора, который также предусмотрен в каждой современной модели цифрового мультиметра.

Цифровой мультиметр

В большинстве случаев осветительный элемент является частью светодиодной схемы и воткнуть его непосредственно в PHP-разъем без распайки не получится. Проверить же его с помощью щупов не представляется возможным, поскольку те не могут быть подключены к разъему.

Решить проблему можно путем изготовления несложной конструкции, состоящей из переходника и подключенных к нему щупов от старого или поломанного мультиметра.

Стандартные щупы для мультиметра

Как сделать щупы с переходником на PHP-разъем

Нам понадобится совсем немногое:

• два ненужных щупа (штекеры необходимо отрезать);
• небольшой фрагмент двустороннего текстолита;
• пара металлических скрепок;
• СМД-светодиод (необходим для удобства эксплуатации, но устройство будет работать и без него).

К текстолитовой пластинке с каждой стороны следует припаять по скрепке, предварительно отогнув их концы на 180 градусов. Получится что-то вроде электрической вилки.

Текстолитовые пластинки

Толщина фрагмента текстолита должна быть такой, чтобы расстояние между штырьками «вилки» соответствовало расстоянию между входами «С» и «Е» на PHP-разъеме. Вот и все, переходник готов. Остается припаять к нему (опять же с двух сторон) провода от щупов.

Конструкцию можно дополнить светодиодом типа SMD, на который будет возложена функция индикатора.

Как изготовить щуп своими руками

Если стандартных щупов, которыми можно было бы пожертвовать, у вас нет, вместо них можно использовать самодельные. Для их изготовления понадобится:

• пара иголок;
• залуженная проволока диаметром 0,2 мм (извлекается из многожильного провода).

Проволоку следует намотать на иглу, так чтобы ее витки плотно прилегали друг к другу, а затем припаять. Очень удобно использовать для этой цели никелированные иглы, тогда пайка производится максимально легко и быстро. Часто такой щуп обеспечивает более качественный контакт, чем стандартный.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

Проверка светодиода мультиметром тестером на исправность

Для проверки на исправность не требуются никакие приборы, кроме обычного цифрового мультиметра. Самый простой способ – использование щупов, позволяющих проверить элементы с любым количеством выводов в любом исполнении. После установки прибора на прозвон нужно прикоснуться к аноду красным щупом, к катоду – черным. Исправный диод светится, после смены полярности на экране появляется цифра «1».

Свечение при проверке небольшое, если освещение хорошее, его вообще не видно. Если LED-элемент многоцветный, необходимо определить распиновку, чтобы во время проверки не перебирать выводы наугад.

Большинство мультиметров оснащены гнездами для тестирования транзисторов, которые можно использовать для проверки диодов. По конструкции это 8 отверстий в нижней части (4 для PNP транзисторов и 4 для NPN транзисторов). Для проверки светодиодов в PNP анод вставляется в гнездо «Е», катод – в гнездо «С». Если диод рабочий, он светится. При проверке в NPN полярность меняется.

Важно! Недостаток этого метода – невозможно проверить элементы с остатками припоя без длинных ножек. Для проверки мощных SMD нужен драйвер

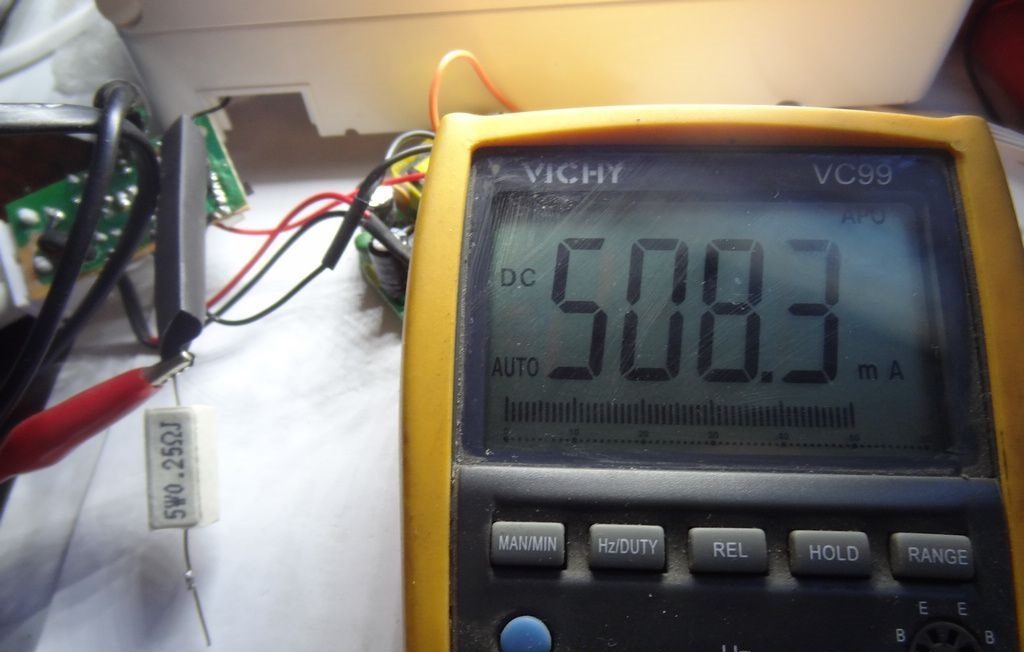

Мультиметр подключается к нему последовательно, на экране видны изменения тока. Если элемент низкокачественный, показатель нарастает плавно. Падение вольтажа измеряется при параллельном подключении мультиметра. Чтобы определить, пригоден ли светодиодный элемент для дальнейшей эксплуатации, полученные показатели сравниваются с данными техдокументации

Для проверки мощных SMD нужен драйвер. Мультиметр подключается к нему последовательно, на экране видны изменения тока. Если элемент низкокачественный, показатель нарастает плавно. Падение вольтажа измеряется при параллельном подключении мультиметра. Чтобы определить, пригоден ли светодиодный элемент для дальнейшей эксплуатации, полученные показатели сравниваются с данными техдокументации.

Если светодиод инфракрасный, при верном расположении анода и катода на экране отображается число 1000, при изменении полярности видна цифра 1.

Основные причины неисправности и выхода из строя светодиодов

Особенность светодиодов –обратное напряжение, лишь на несколько вольт превышающее падение. LED выходит из строя, если при подключении допущена хотя бы малейшая ошибка. Сверхяркие диоды в подсветке перегорают при скачках напряжения. Более устойчивы в этом плане лампы на 220 и 12 В. Примерно 2% светодиодных изделий поставляется с браком, перед монтажом желательно проверить каждый.

Проверка светодиодного моста

Проверка диодного моста

Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.

Прозвонить светодиод-мост можно так:

1. Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
2. Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
3. Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
4. Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
5. Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
6. Посмотреть показания на табло.

Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.

Черный щуп понадобится подкинуть на анод, красный – на катод, а затем подключить анод к резистору токоограничения, а катод – к источнику питания.

Как пользоваться тестером

Приведу на примерах как можно выполнить проверку тестером исправность аккумулятора, предохранителя, лампочки накаливания и электромагнитного реле.

Как проверить аккумулятор

Для проверки наличия напряжения на выводах аккумулятора, нужно зажимом крокодил подсоединиться к отрицательному выводу аккумулятора, а концом щупа тестера прикоснуться к положительной клемме.

Если светодиод на тестере засветился, значит, напряжение на аккумуляторе есть. Такая проверка не позволяет проверить степень заряда аккумулятора. Определению уровень заряженности аккумулятора посвящена статья сайта «Как заряжать аккумулятор автомобиля».

Warningfunction.include/home/clients/ydoma_ftp1/domains/ydoma.info/html/samodelki/samodelki-ehlektronnye/avtomobil-avtomobilnii-tester-probnik.html94Warningfunction.include/home/clients/ydoma_ftp1/domains/ydoma.info/html/samodelki/samodelki-ehlektronnye/avtomobil-avtomobilnii-tester-probnik.html94Warningfunction.include/home/clients/ydoma_ftp1/domains/ydoma.info/html/samodelki/samodelki-ehlektronnye/avtomobil-avtomobilnii-tester-probnik.html94

Как проверить предохранитель

Для проверки , нужно одним концом вывода предохранителя прикоснуться к положительному выводу аккумулятора и концом щупа тестера прикоснуться ко второму его выводу.

Если светодиод на тестере засветился, значит, предохранитель исправен. В противном случае потребуется его замена или ремонт.

Как проверить лампочку накаливания

Для проверки тестером , нужно одним выводом цоколя лампочки прикоснуться к положительному выводу аккумулятора, а ко второму выводу лампочки прикоснуться щупом тестера.

Если светодиод засветится, то лампочка исправна. Если в лампочке две нити накала, например лампочка для фар автомобиля, то нити накала проверяются по очереди.

Как проверить автомобильное реле

Автомобильное реле кроме обмотки электромагнита имеет еще и контакты, которые со временем выгорают и могут перестать коммутировать электрические цепи. С помощью тестера можно проверить как целостность обмотки, так и исправность контактов.

Стандартное автомобильное реле имеет ниже приведенную электрическую схему. Выводы 85 и 86 сделаны от обмотки реле. Вывод под номером 30 выполнен от подвижного контакта, 87а от нормально замкнутого контакта с подвижным контактом 30 и 87, это вывод от контакта, с которым соединяется подвижный контакт 30 при подаче на обмотку напряжения питания.

Для проверки обмотки реле, нужно одним из его выводов 85 или 86 прикоснуться к плюсовой клемме аккумулятора, а ко второму выводу прикоснуться щупом тестера. Если светодиод засветился, значит, обмотка целая. Исправность контактов проверяется касанием вывода подвижного контакта 30 к клемме аккумулятора, а щупа к выводу 87а. Таким же способом легко проверить любые выключатели и микропереключатели.

Тестер светодиодов с автоматическим выбором параметров SID GJ2C

Самая частая неисправность LED-телевизоров – наличие звука при отсутствии изображения. Причина – перегорание светодиодных лампочек в подсветке. Для мастера, занимающегося ремонтом этого оборудования, время на проверку экономит прибор SID GJ2C, автоматически выбирающий параметры. Его можно использовать так же для тестирования светодиодных лент и ламп в любом светильнике.

• масса 87 г;
• габариты 100 х 59 х 32 мм
• напряжение на входе 85-265 В;
• напряжение на выходе 0-300 В
• дисплей 3-разрядный, не разборный.

Тестер SID GJ2C регулирует ток и напряжение интеллектуально, пригоден для работы с переменным и постоянным электротоком. Основная сфера применения – ремонт телевизоров с подсветкой любого размера. Прибор оснащен двойной защитой, не повреждает светодиоды благодаря самостоятельному подбору параметров и плавному запуску.

Преимущества SID GJ2C:

• высокая точность измерений;
• возможность использовать не только для светодиодных ламп, но и для регуляторов напряжения;
• сравнивание теоретических показателей с реальными;
• не бьет током при прикосновении к щупам.

После подключения питания требуется 10-15 секунд на разогрев. При прикосновении к проверяемому элементу напряжение сначала сбрасывается до нуля, потом плавно поднимается. Работоспособность детали определяется сразу, точные параметры необходимо ждать примерно 2 минуты из-за инерционности (пассивности) экрана.

Основные выводы

Приставка к мультиметру, сделанная своими руками, простая, но может пригодиться домашнему мастеру, которому часто приходится проверять исправность осветительных светодиодных ламп и лент. Прибор на микросхеме LM317L может сделать своими руками радиолюбитель, который тестированием диодов занимается регулярно. В некоторых ситуациях он может оказаться более полезным, чем прибор, приобретенный в магазине.

В телевизорах лампочки чаще всего выходят из строя из-за брака или выставления максимальной яркости изображения, повышающей вольтаж. Ремонт телевизора сложный, делать эту работу не рекомендуется выполнять своими руками, если нет ни знаний, ни опыта, ни инструментов. Все гораздо лучше сделает квалифицированный телемастер.
