Прицеп для перевозки квадроцикла: отзывы, переделка своими руками

Содержание

Обзор прицепов для перевозки квадроцикла

  1. МЗСА 817717.015-05 («OFF-ROAD») перевозит квадроциклы на длинные расстояния.
    • Полезная нагрузка – 0,43 т.
    • Кузовные размеры – 3,45х1,5х2,9 м.
    • Габариты – 4,79х2,12х0,92 м.
    • Тип подвески – зависимая.
    • Дорожный просвет – 30,7 см.
    • Количество осей/колес – 1/2.
    • Шины – R 16
    • Откидные оцинкованные борта сзади и спереди. Они оснащены тросами из стали.
    • Улучшенная ось.
    • Конструкция самосвального типа.
    • Крепкое V-образного дышло.
    • Улучшенные ступичные подшипники, рассчитанные на 0,65 т.
    • Влагостойкое фанерное днище.
    • Стоимость – 71 300 рублей.

Для оперативной безопасной перевозки квадроциклов используются автоприцепы, оснащенные рессорной подвеской, так как другие конструкции не справляются с этой нагрузкой. Транспортируемый груз должен стоять свободно, не прикасаясь к бортам, и под укрытием тента, пленки, пластиковой крышки или брезента.

Видеообзор прицепа МЗСА 817732

Что касается стоимости, она зависит от размеров, конструкции, а главное, марки прицепа. Покупая его, стоит предпочесть заводскую модель от производителя, имеющую качественные метизы, прочную конструкцию, надежную ходовую.

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

  1. Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
  2. Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
  3. Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.

После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.

Особенности выбора прицепа для перевозки квадроцикла

  1. Тормозная система. Некоторые покупатели прицепной техники убеждены, что оснастка тормозами – прерогатива исключительно грузовых авто и крупногабаритных фур. Но при транспортировке техники общим весом от полутонны, отсутствие тормозов на прицепе приводит к столь нежелательным заносам. При перевозе более двух квадров отсутствие системы тормозов небезопасно.
  2. Колеса. В этом случае акцент делается на их количество. Прицепы для квадроцикла делятся на два типа:
    • Одноосные агрегаты. Они имеют одну пару колес, предназначаясь для транспортировки мототехники малого веса на небольшие расстояния. Одноосная модель не подходит для перевозки от одного квадра, так как не выдерживает значительных нагрузок, хоть и оснащена тормозами.

    • Двухосники. Имеют по две пары колес и предназначены для перевозки тяжелых грузов. Способны перевозить несколько единиц техники.

Технические характеристики квадротехники и ее количество напрямую определяют выбор прицеп. Дополнительные параметры влияющие на безопасную эксплуатацию прицепа:

  1. Крепеж безопасности для надежной фиксации техники. Критерий, выделяющий прицепы к квадроциклам относительно обычных бортовых. Отсутствие фиксации мототехники при транспортировке – гарант  аварийных ситуаций на дорогах. Любая неровность дорожного покрытия и резкие повороты транспорта способствуют потере квадроцикла, потому что он попросту вывалится, провоцируя аварию с другими автомобилями. Именно поэтому при выборе предпочтение отдается автоприцепам, предусматривающим:
    • Расположение на днище специальных колец и скоб, сквозь которые продеваются ремни и веревки крепежа.
    • Страховочный барьер по периметру кузова, обеспечивающий неподвижность мототехники при маневрах и поворотах.
    • Перфорированную погрузочную площадку, предотвращающую скольжение квадра. Тем самым уменьшается нагрузка на крепежные элементы.
  2. Размеры. Вся специализированная прицепная техника адаптирована под стандарты четырехколесных агрегатов. Исходя из чего, сложности возникают лишь при выборе прицепов для квадроциклов, сделанных своими руками по нестандартным чертежам. Это решается сопоставлением габаритов аппарата с автоприцепом.
  3. Тент. Крытый или тентовый агрегат обеспечивает надежное укрытие мототехники от неблагоприятных условий природы и нежелательных взглядов. Не стоит забывать и об опасности вылета камня из-под колес, который с легкостью повредит внешний вид квадра или нанесет ему технический урон. Тент изготавливается несложно, хотя тентованные образцы стоят чуть дороже аналоговых. Более того, укрытие часто идет дополнением к специализированному транспорту.

  4. Лебедка – незаменимое устройство, потому что собственноручное закатывание квадротехники на прицеп даже самосвальной конструкции не всегда возможно. Когда аппарат вышел из строя или в нем закончилось топливо, лебедка становится незаменимым приспособлением. При ее отсутствии приобретается универсальная модель, которая с легкостью крепится на любой автоприцеп и позволяет осуществлять погрузку-выгрузку без посторонней помощи. Существуют и практичные лебедки, предназначенные для самого квадра.
  5. Универсальность. Прицеп для квадроциклов используется двух видов:
    • Специализированная платформа. Она оснащена малыми бортами и хорошо подходит для перевоза исключительно мототехники или снегоходов, квадроциклов.
    • А также прицеп для перевозки общего назначения. Иногда предпочтение отдается именно ему, так как его можно использовать для транспортировки стройматериалов или песка, крупногабаритной мебели, бытовой техники.

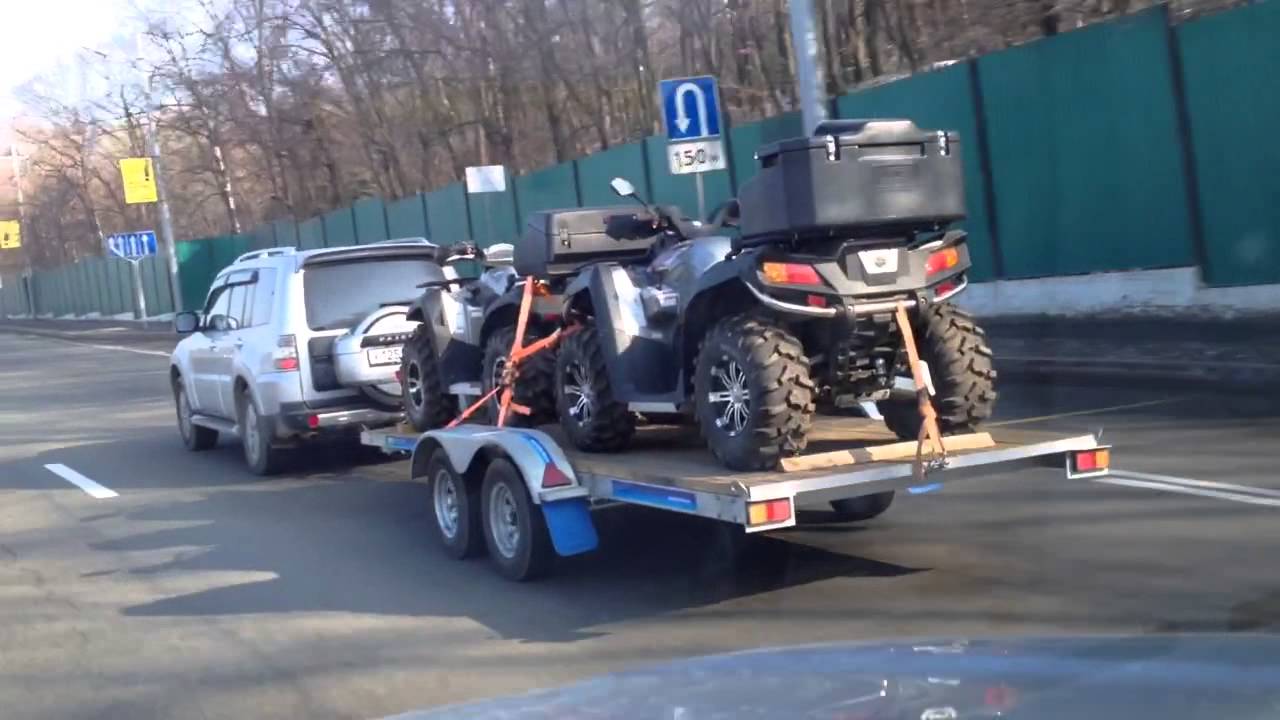

Прицеп используемый для транспортировки квадроцикла

прицеп для перевозки квадроцикла

В наше время рыбачки и охотники всё больше используют уникальные по проходимости средства передвижения. Ведь квадр действительно относится к такой категории уникальности. Но туда необходимо как-то доставить, здесь-то и имеет место прицеп для перевозки или транспортировки квадроцикла .

Думаю полезным материалом будет почитать:

ЧЕХЛЫ КВАДРИКОВ РАЗНОГО ПРЕДНАЗНАЧЕНИЯ

С каждым годом популяция животных и рыб уменьшается и уменьшается, благодаря наверное, нетрадиционным способам ловли и охоты (браконьеры не дремлют). И чтобы испытать достойное удовольствие, приходится уезжать все дальше и дальше в лес, куда не могут проехать другие. Но до этого лесочка нужно ещё добраться. Многие преодолевают и 100 и 200 километров по дорогам общего пользования.

Если проезжать данный путь на квадроцикле, уже и рыбачить наверно не захочется, да и на резину денег не напасёшься, ведь езда по асфальту её просто убивает. Всё очень просто используем прицеп для перевозки: погрузил квадроцикл, доставил на место, разгрузил и поехал куда нужно.

Многие подумают: А нужно ли нам это дорогостоящее прицепное устройство, чтобы перевозить квадроцикл?

Итак приобрели прицепчик и на сэкономленные деньги вы сможете приобрести крышку (пластиковую) и ручную лебедку. Думаю, я вас убедил,  и покупка тележки стоит того.

Теперь разберём

Прицеп для квадроцикла своими руками

Если вам нужна рабочая лошадка, а лишних 1500-2000 на прицеп нет, тогда есть более бюджетный вариант — сделать его самостоятельно. Первым делом придется найти чертеж прицепа для квадроцикла, после подобрать нужные детали. В основе будет лежать ось, которую и нужно первым делом раздобыть. Можно купить новую в сборе, либо найти из автомобиля в достойном состоянии. Ось с авто будет достаточно длинной, нужно длина примерно 120 см. Следовательно, придется подпилить немного, для чего предварительно разрезаем ось посередине. Дальше с одной стороны отрезаем часть, чтобы при состыковке двух половин получилась оптимальная длина.

Соединить две половины оси дело не совсем простое, но мы выбрали достаточно удобный способ. Нужно взять трубу, которая по диаметру была бы немного больше самой оси. То есть труба будет располагаться посередине, а в нее будут вставлены две части оси

Но важно подобрать такой диаметр, чтобы половинки почти не имели зазора, иначе в противном случае получиться неправильный развал. Трубу по краям аккуратно привариваем и защищаем при необходимости

Далее достаточно важная задача — создание креплений, на которых будет расположена платформа и борта. Дышло будет создаваться из обычных прямоугольных профилей, длина и толщина подбирается вами индивидуально в зависимости от перевозимого груза

Обратите внимание, что площадка должна создавать центр тяжести именно на ось, а для лучшего эффекта и надежности дополнительно приварите усиления из металла

Следующий этап — создание сцепного устройства. К счастью, оно доступно в собранном или отдельном виде в магазинах, для этого покупаете шар фаркопа и непосредственно устройство сцепки. Есть квадроциклы уже с фаркопом, но, если таковой не предусмотрен, привариваем шар к балке техники. Сцепное устройство будет приварено к дышлу.

Особенности выбора прицепа для перевозки квадроцикла

  1. Тормозная система. Некоторые покупатели прицепной техники убеждены, что оснастка тормозами – прерогатива исключительно грузовых авто и крупногабаритных фур. Но при транспортировке техники общим весом от полутонны, отсутствие тормозов на прицепе приводит к столь нежелательным заносам. При перевозе более двух квадров отсутствие системы тормозов небезопасно.
  2. Колеса. В этом случае акцент делается на их количество. Прицепы для квадроцикла делятся на два типа:

Технические характеристики квадротехники и ее количество напрямую определяют выбор прицеп. Дополнительные параметры влияющие на безопасную эксплуатацию прицепа:

  1. Крепеж безопасности для надежной фиксации техники. Критерий, выделяющий прицепы к квадроциклам относительно обычных бортовых. Отсутствие фиксации мототехники при транспортировке – гарант аварийных ситуаций на дорогах. Любая неровность дорожного покрытия и резкие повороты транспорта способствуют потере квадроцикла, потому что он попросту вывалится, провоцируя аварию с другими автомобилями. Именно поэтому при выборе предпочтение отдается автоприцепам, предусматривающим:
    • Расположение на днище специальных колец и скоб, сквозь которые продеваются ремни и веревки крепежа.
    • Страховочный барьер по периметру кузова, обеспечивающий неподвижность мототехники при маневрах и поворотах.
    • Перфорированную погрузочную площадку, предотвращающую скольжение квадра. Тем самым уменьшается нагрузка на крепежные элементы.
  2. Размеры. Вся специализированная прицепная техника адаптирована под стандарты четырехколесных агрегатов. Исходя из чего, сложности возникают лишь при выборе прицепов для квадроциклов, сделанных своими руками по нестандартным чертежам. Это решается сопоставлением габаритов аппарата с автоприцепом.
  3. Тент. Крытый или тентовый агрегат обеспечивает надежное укрытие мототехники от неблагоприятных условий природы и нежелательных взглядов. Не стоит забывать и об опасности вылета камня из-под колес, который с легкостью повредит внешний вид квадра или нанесет ему технический урон. Тент изготавливается несложно, хотя тентованные образцы стоят чуть дороже аналоговых. Более того, укрытие часто идет дополнением к специализированному транспорту.

Варианты покупки

Полистав форум, почитав отзывы многих владельцев прицепов, пришел к выводу, что не все могут для себя решить, где именно брать себе подходящее ТС для перевозки квадроцикла (квадрика).

Предлагаю несколько вариантов. Тут уже учитывайте свое географическое расположение, финансовые возможности и прочие нюансы.

  • Использование обычного прицепа. Многие берут бортовые модели и в них загружают квадроцикл. Такой вариант возможен, если вы установите высокие борта и проведете небольшую переделку, установив крепления и фиксаторы для удержания техники. Плюс он обязан соответствовать по грузоподъемности, иметь запас прочности, оснащаться самосвальной системой для удобной загрузки и пр. Так что это не идеальный выбор;
  • Покупка специализированного б/у автоприцепа. Ассортимент на вторичном рынке большой. Если вы живете в Москве, Спб, тогда даже ехать никуда не придется. Жителям городов вроде Минск, Новосибирск, Краснодар, Иркутск может предстоит искать подходящий б у вариант в соседних городах. Но главное, что покупка б/у прицепов имеет ряд недостатков. О них я уже рассказывал;
  • Аренда. Хороший выбор для тех, кто редко пользуется квадроциклом и не видит смысла в покупке собственного автоприцепа. Аренда обычно недорогая, но позволяет взять специализированное транспортное средство;
  • Специальные службы. В крупных городах есть фирмы, которые приедут к вам, погрузят квадрик и доставят туда, куда вам нужно. Почти та же аренда, только с водителем и за большие деньги. Финансово не самый выгодный вариант, если пользоваться услугами часто;
  • Сборка своими руками. Собрать самостоятельно прицеп, имея готовые чертежи и зная размеры своего квадрика, можно. Но это не так легко. Плюс основные проблемы возникают при регистрации самодельных прицепов.
  • Купить новый заводской прицеп. Самый лучший вариант по всем параметрам, кроме стоимости. Ведь обойдется такое ТС минимум в 1 тысячу долларов за самую простую модель. Но если у вас есть нужная сумма, а цена не смущает, советую выбирать этот пункт.

А пока переходим к рекомендациям по выбору.

Самодельный трицикл из Урала

Главные преимущества трицикла на базе «Урала»:

  • хорошая управляемость;
  • способность развивать достаточно большую скорость;
  • большая мощность;
  • комфорт во время длительных поездок;
  • вместительный кузов для перевозки грузов весом несколько сотен килограммов.

Преобладающая часть комплектующих деталей принадлежит мотоциклу, двигатель для трайка подойдет от ЗАЗ-968. Наиболее трудоемкий процесс – изготовление рамы. В конструкции она является своего рода связующим звеном, на котором производится монтаж всех узлов и деталей.

Особенности конструкции

Неопытным конструкторам при сборке трицикла чертеж будет отличным руководством к действию

Важно хорошо продумать вопрос о размерах

На верхней балке крепятся задние амортизаторы, имеющие сходство с автомобильными аналогами. Во время движения по дороге с неровностями амортизаторы будут чутко на них реагировать. Сварочным способом на балке зафиксированы стаканы, что обеспечивает желаемый комфорт. Трубы приваривают в торец вместе с усилительными косынками – крепление будет надежным.

По причине того, что силовой агрегат установлен в задней части, центр тяжести находится там же. При резком увеличении оборотов двигателя переднее колесо отрывается от дороги, трицикл становится на дыбы. Устранению данного эффекта способствует размещение баланса поближе к переднему колесу.

Если двигатель слегка подуставший, необходимо его немножко подремонтировать. Выхлопная система в данном случае является самодельной, а систему охлаждения можно выбрать водяного или масляного типа.

Поскольку правая рука занята регулировкой «газа», то рычаг переключения передач, естественно, должен находиться с левой стороны.

Последовательность сборки

  1. Согласно чертежу конструируется рама. Всё, что изготовлено из черного металла, надо покрыть слоем грунтовки, а потом – краской.
  2. Задняя ось должна быть в хорошем состоянии. Её можно снять с автомобиля «Запорожец» или «Москвич».
  3. Все основные узлы и агрегаты, представленные двигателем, фильтрами, выхлопной системой и масляным радиатором крепятся на задней оси.
  4. Чтобы иметь свободный доступ ко всем деталям и обеспечить удобство сборки рекомендуется воспользоваться домкратом или подъемником. Рама должна обеспечивать надежное соединение передней вилки, задней оси и двигателя.
  5. При фиксации элементов нельзя допускать люфты, должны отсутствовать клацанья. Во избежание вибраций соединение выполнять контргайками.
  6. Самым надежным считается крепление с помощью сварки. Это надо учитывать, когда предстоит фиксация на раме, задней оси и поперечинах.
  7. Присоединение топливного бака, сидений, багажника и остальных аксессуаров выполняется в самом конце сборки, когда самодельный трайк уже поставлен на колеса.

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока

» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Какие инструменты и материалы нам понадобятся

  • Стальной профиль (квадратная труба), 20-40мм или 30-50мм, для изготовления рамы и рулевого механизма;
  • Стальной уголок толщиной 3 мм, со стороной 30-40мм;
  • Листовое железо 1,2-2мм, или профнастил с мелким шагом для изготовления кузова. Этот элемент можно изготовить из досок или фанеры;
  • Труба стальная для изготовления оси (в зависимости от конструкции колес);
  • Колеса с пневматическими шинами, соответствующие расчетной нагрузке
  • Болты, гайки, и прочий крепежный инструмент;
  • Заклепочник с набором заклепок разного размера;
  • Угловая шлифовальная машина (болгарка) с отрезными и обдирочными дисками;
  • Сварочный аппарат;
  • Сверлильный станок или дрель.

Чертежи для тележки лучше разработать самостоятельно, исходя из характеристик вашего мотоблока. Мы предлагаем для ознакомления типовую конструкцию.

Иллюстрация дает общее представление об изделии. При разработке собственного проекта вы сами определите, какие элементы конструкции в каком сочетании должны присутствовать в тележке.

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Самодельный квадроцикл из Урала

Тяжелые мотоциклы «Урал» не пользуются большой популярностью. Одна из причин – огромный расход бензина. Многих мотоциклистов и байкеров не устраивают большие габариты Урала. Несмотря на это такими мотоциклами интересуются народные умельцы. Такие моменты, как наличие задней передачи, довольно мощный четырехтактный двигатель очень заманчивы в плане переоборудования старого «Урала» в квадроцикл. Его себестоимость в итоге намного ниже, чем европейского сородича, а мощность двигателя при этом намного выше. Такие самоделки из мотоцикла Урал понравятся всем, кто любит творить собственными руками.

Особенности конструкции

Народные умельцы из города Барнаул получили удачный вариант самодельного квадроцикла:

  1. За основу был взят мотоцикл «Урал», в частности, оставили раму с двигателем.
  2. Усиленную коробку передач сняли с мотоцикла другой модели отечественного мотоцикла – «Днепр».
  3. Привод пришлось сделать карданного типа, по причине того, что варианты со звездочками и цепями менее надежны.
  4. Две пары колес хорошо подошли от автомобиля «Газель». Внешний вид у квадроцикла при этом получился грубоватый, неотесанный.

Мощность двигателя самодельного квадроцикла позволяет тянуть груз весом до 500 кг. Без груза на дороге с асфальтным покрытием во время старта колеса пробуксовывают.

Руководству российских автозаводов стоило бы задуматься над вопросом выпуска отечественных квадроциклов и трициклов, воспользовавшись при этом прекрасным опытом, например, барнаульских умельцев. Тем более, большинство комплектующих в свое время уже сходили с конвейеров этих предприятий!

Самодельные мотоциклы Урал могут выглядеть по-разному. В любом случае такая техника впечатляет.

Другие варианты

Существуют и альтернативные виды тележек для мотоблока.

Прицепы спецназначения.

Это тяжёлый вид прицепов, их делают двухосными. Они годятся только для крупных категорий мотоблоков или легковых автомобилей. Применяются в основном на пасеках при перевозке пчёл, а также для транспортировки лодок к водоёмам.

Представляют собой обыкновенную платформу на колёсах, оси которых расположены в средней части рядом друг с другом. Бортовне имеют, зато есть мягкая рессорная подвеска, которая равномерно распределяет нагрузку на все четыре колеса.

Размер кузова зависит от назначения и бывает от 3,5 и более метров в длину и от 1,7 до 2,2 метра в ширину. При усовершенствовании таких тележек легко получается настоящий трейлер, который будет прекрасным местом отдыха и ночлега для любителей дальних путешествий.

Для этого необходимо на платформу поставить и укрепить лёгкий и утеплённый пластиковый или деревянный каркас с окнами и дверью. Внутри разместить все, что нужно для комфортного времяпрепровождения.

Следует ответственно отнестись к изготовлению дышла для сцепки со своим авто. Нужно ещё обязательно предусмотреть крюки для страховочного троса или цепи, а также оборудовать всей необходимой сигнализацией.

Прицеп без кузова для мотоблока.

Такая тележка состоит из двух колёс и сцепного устройства. Рама укорочённая, так как кузов здесь не предусмотрен. Длину водила выбирают так, чтобы было удобно управлять транспортом. Устанавливают колёса одинакового размера.

В итоге можно получить неплохой переднеприводный самодельный квадроцикл.

Для таких целей больше всего подходит мотоблок Нева, который имеет 4 передних и 2 задних скорости и массу около 90 кг. Мощность двигателя 6,5 — 7 л. с., что вполне хватает для эксплуатации по бездорожью. Размер колёс иногда увеличивают и по диаметру, и по ширине.

Для увеличения функциональных возможностей мотоблок переделывают под минитрактор. В этом случае становятся ведущими задние колёса. Сцепление с почвой увеличивается за счёт добавления массы водителя. Тогда вполне можно использовать для обработки земли отвальный плуг совместно с бороной.

Прицеп для квадроцикла

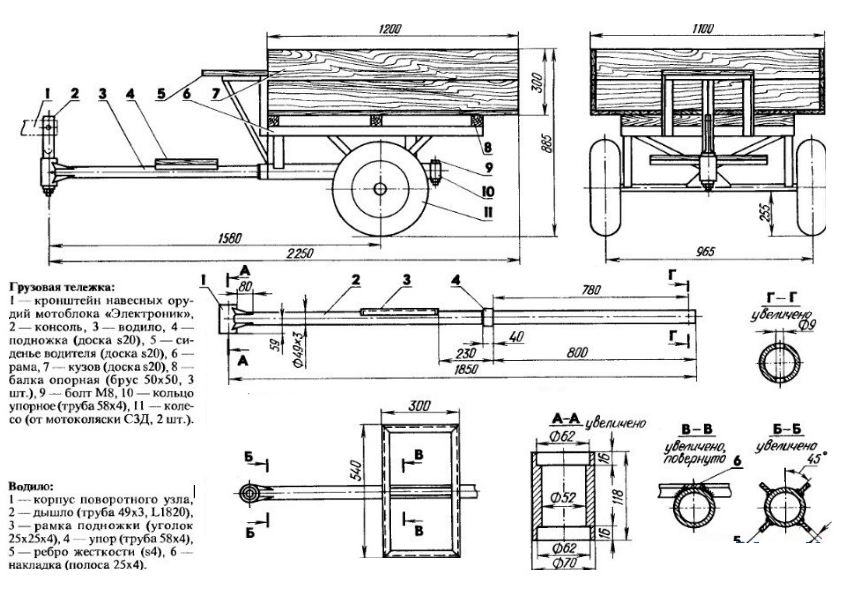

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.
