Собираем ходовую часть

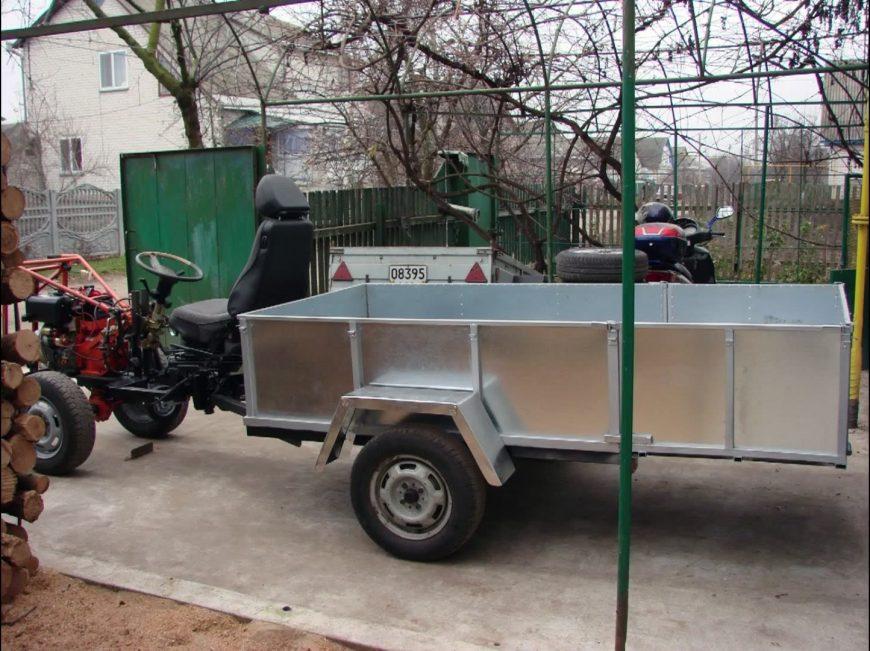

Для создания удобного водительского кресла много деталей вам не понадобится. Части, которые испытывают большую нагрузку, это поворотник, а также дышло, поэтому их необходимо укрепить ребрами жесткости. Чтобы прикрепить водительское место к мотоблоку – нужен шарнир.

Как говориться «не нужно придумывать велосипед». Отличным вариантом будет конструкция – «труба в трубе». Благодаря такому соединению получается подобие шарнирной системы, благодаря чему колесная база водительского места самостоятельно поворачиваться. Такое соединение снижает вероятность деформации тележки для прицепа.

Устанавливать водительское место к центральной трубе следует на болты, а также шпильки и контргайки. Предварительно выточите в трубе продолговатое отверстие для качественного фиксирования болта, и свободного вращения.

Рессоры, навесы и колеса устанавливают от любых автомобилей и мотоколясок, но в строгом соответствии с предполагаемыми нагрузками. Данные детали желательно приварить к балке, окончания при этом нужно присоединить к лонжерону.

Для дышла зачастую берут трубу сечением (60×30 мм), которую нужно приварить к передней части лонжеронов. Лучи краями необходимо приварить к тяговой сцепке. Таким образом выходит некий аналог заводского варианта дышла.

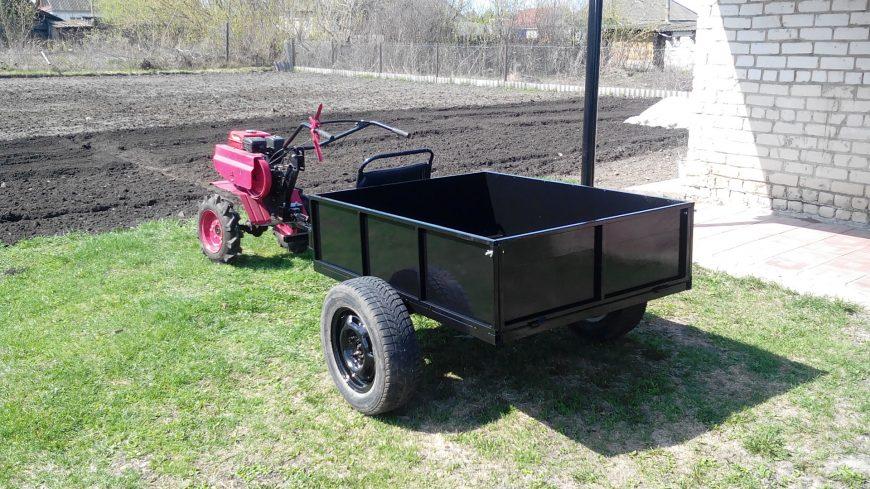

Прицеп для мотоблока: устройство, характеристики, описание и советы как сделать своими руками (105 фото)

Для многих фермеров покупка мотоблока в качестве нужного средства ведения сельского хозяйства становится необходимостью. Для расширения возможностей этой машины в комплекте с ней приобретают и прицеп. Он сильно упрощает и ускоряет труд хозяина. Тележка становится незаменимой при уборке участка, вывозе разного рода мусора или просто при перевозе грузов.

К несчастью, использование такого вида транспорта недопустимо на городских дорогах. Поэтому, покупая прицеп, надо помнить об этом нюансе.

Однако не всегда покупка готовой модели является хорошим вариантом. В этой статье пойдет речь о плюсах и минусах самодельного решения.

Виды прицепов собственного изготовления

Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.

Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.

Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.

Готовый или самодельный вариант?

На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.

Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.

Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.

Составляющие

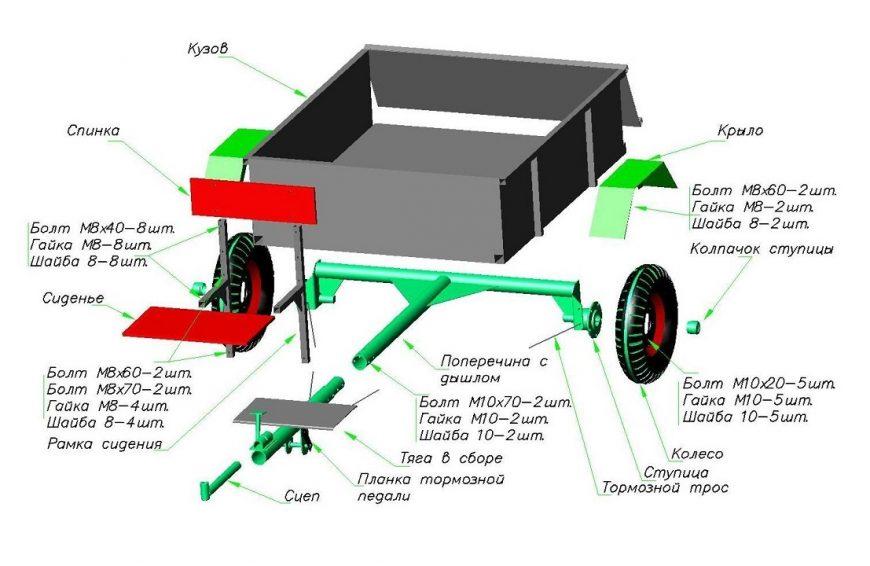

Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.

Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.

Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.

Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.

Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.

Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.

Правила сборки

Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.

Внешний стиль, обшивка

Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.

Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.

Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.

Прицепы к мотоблокам собственной работы очень востребованы благодаря небольшой стоимости их изготовления. Но эта задача не всем под силу. И, как говорилось выше, покупать готовый вариант или собирать свой — личный выбор хозяина. В любом случае, это необходимое средство для улучшения хозяйства.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

Уголок и трубу прямоугольного сечения.
Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
Для лонжеронов отличным выбором станет труба 60х30 мм.
Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

На самосвальном прицепном устройстве задний борт должен быть откидным.
Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси

При этом крайне важно следить, чтобы не возникло перекосов

Для монтажа колес лучшим вариантом являются штифты. Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.

Делаем простой прицеп для мотоблока своими руками

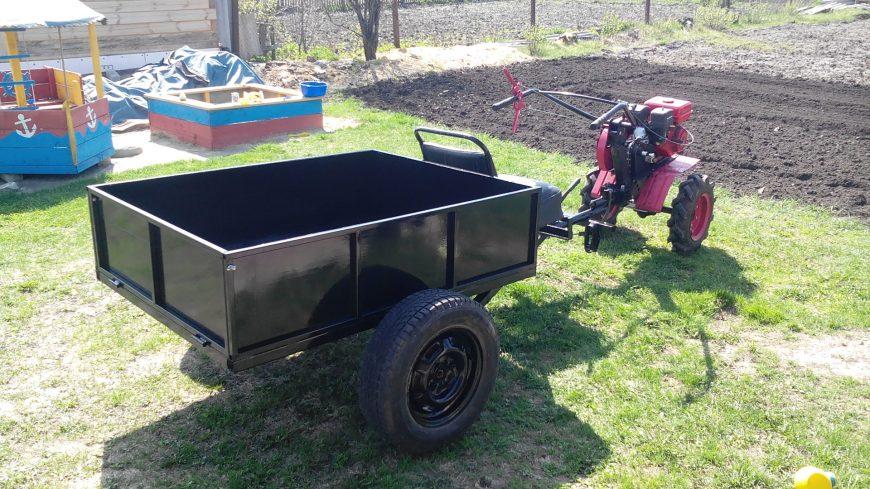

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

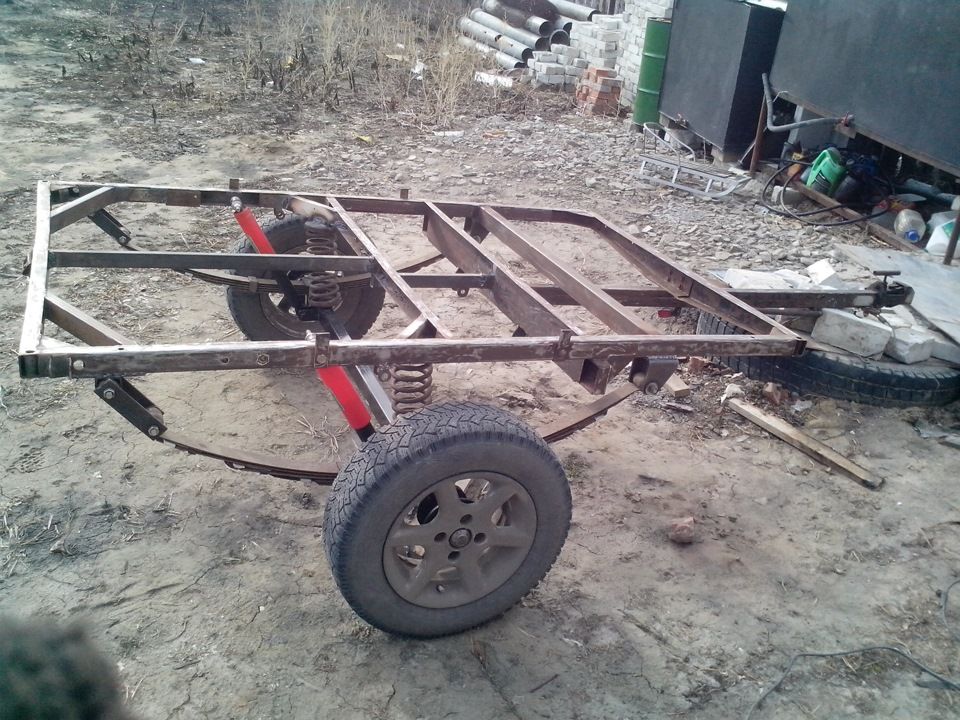

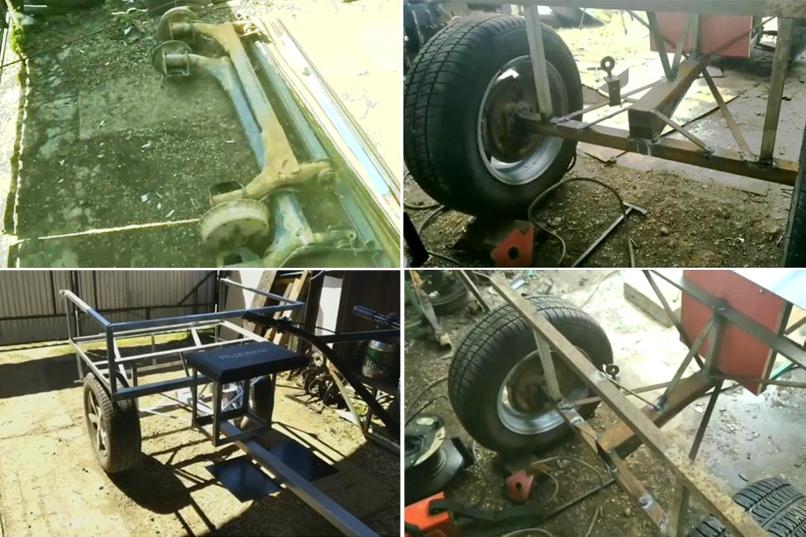

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

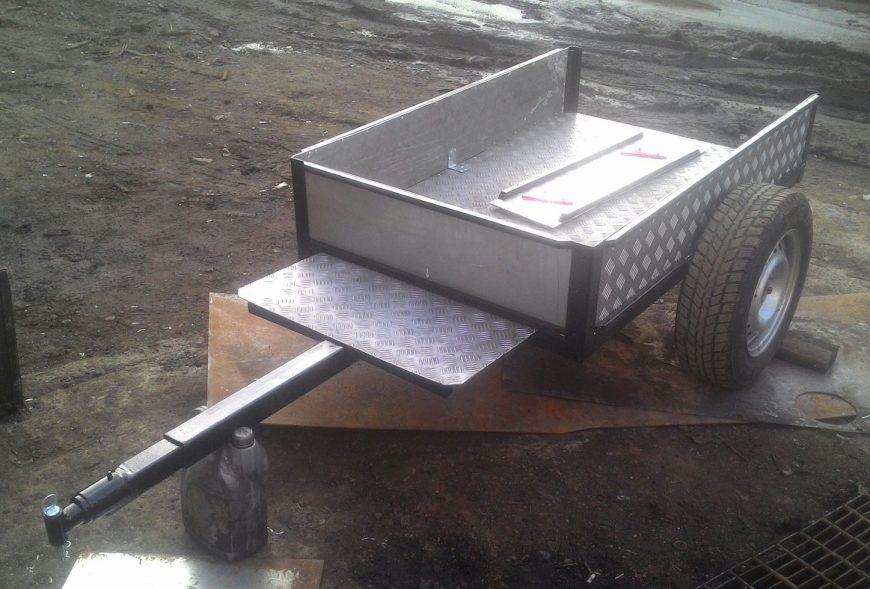

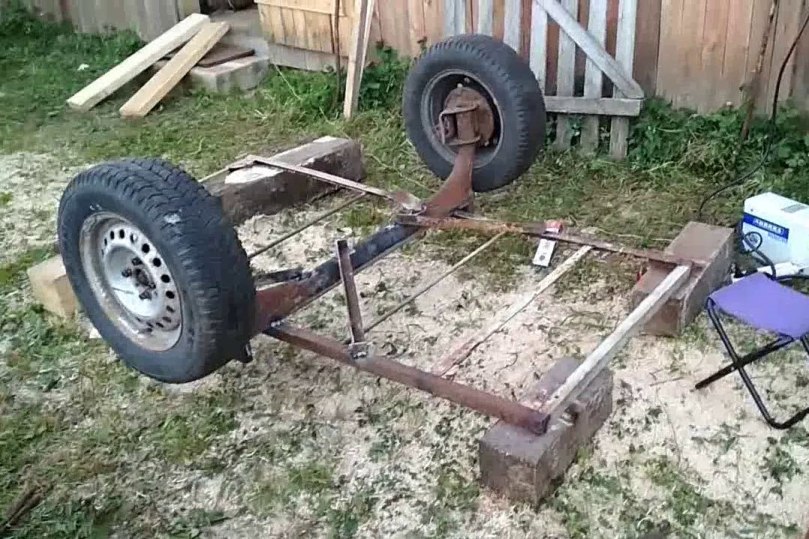

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Особенности конструкции прицепа к мотоблоку

Даже для его изготовления своими руками придется выбирать из нескольких вариантов.

Но если понять, из каких основных частей состоит прицеп, то составить его чертеж, определиться с размерами «повозки» и подобрать необходимые материалы достаточно просто. Да и какой-либо пошаговой инструкции не понадобится – мастер сам, в зависимости от условий, выбирает и очередность технологических операций, и способ их реализации.

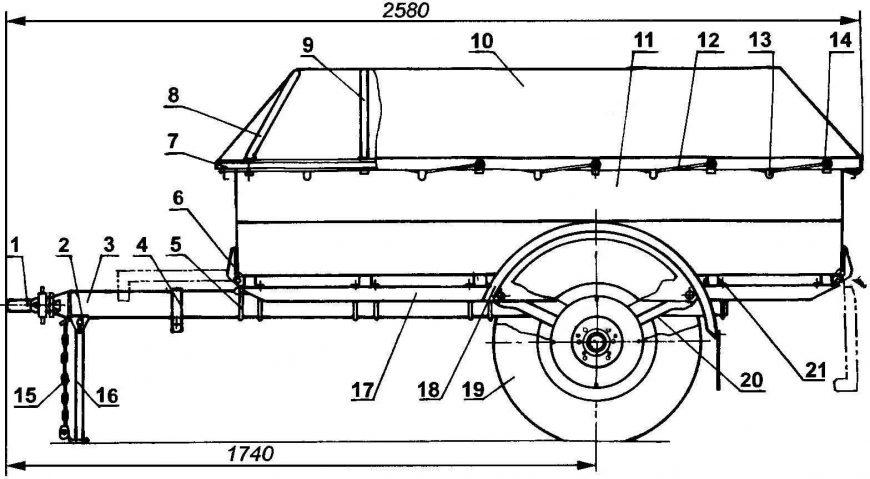

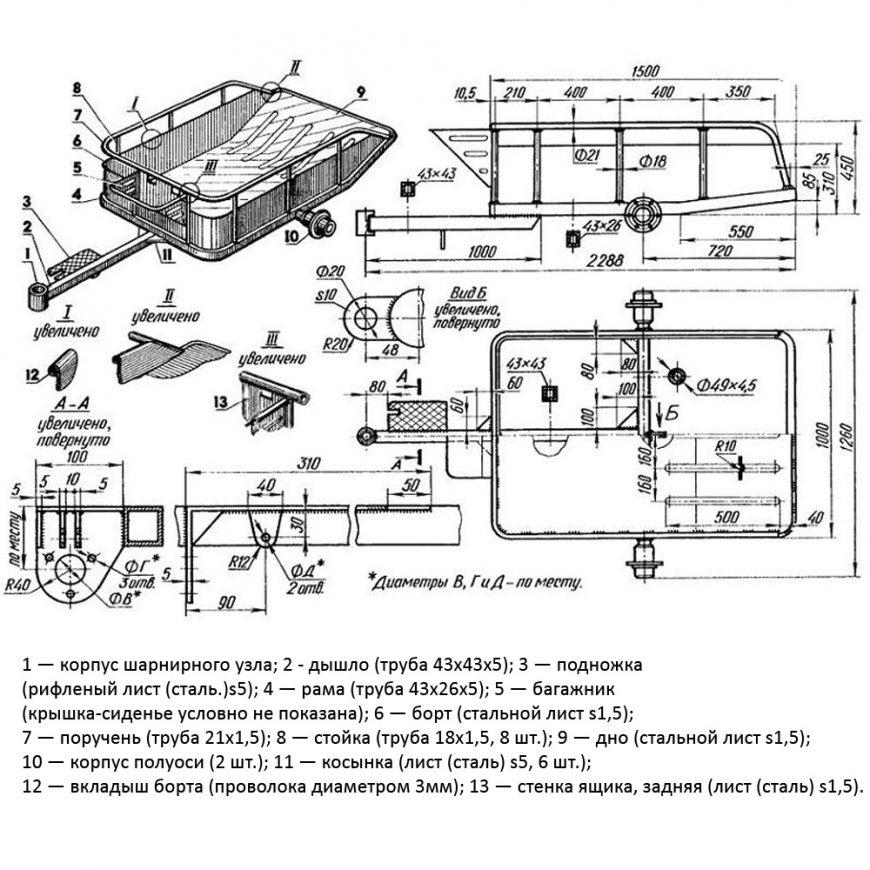

Все указанные размеры, если не оговорено отдельно, в мм.

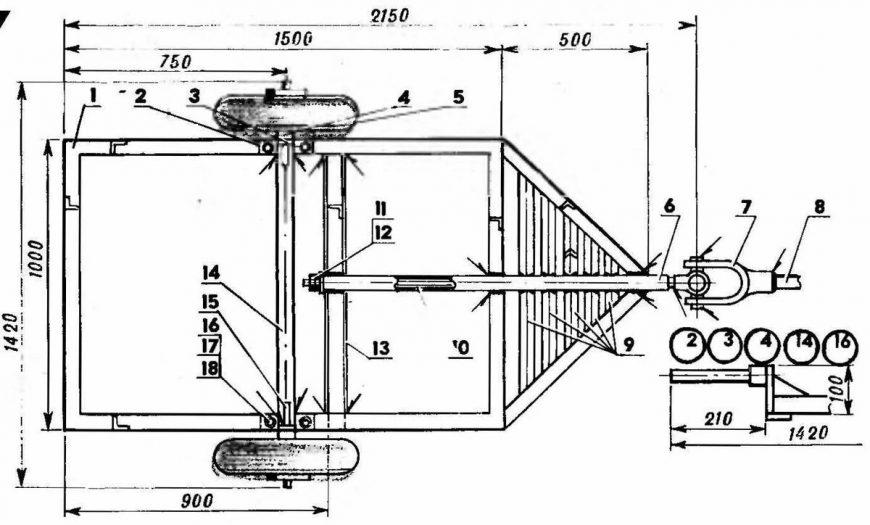

Рама и кузов прицепа

По сути, это основа, несущая часть всей конструкции. Следовательно, для каркаса прицепа подходит только металл. Использование для сборки рамы самодельной тележки заготовок из древесины (что иногда практикуется «домашними» мастерами с небольшим опытом) нецелесообразно по нескольким причинам.

Во-первых, любое дерево содержит определенный процент влаги. Следовательно, не избежать усадки материала, скручивания и тому подобное. Как результат – прицеп будет больше ремонтироваться, чем использоваться.

Во-вторых, у древесины много «заклятых» друзей – ультрафиолет, сырость, насекомые-древоточцы. Такой прицеп для мотоблока долго не прослужит.

В-третьих, недостаточная прочность дерева на изгиб ограничивает возможности тележки по грузоподъемности.

Следовательно, в данном случае экономия на материалах более чем нецелесообразна. Проще всего смонтировать раму из труб профилированных. В плане удобства сборки для прицепа желательно использовать заготовки сечения прямоугольного или квадратного. Они жестче и менее подвержены деформации при излишней нагрузке на прицеп. Кроме того, можно большую часть соединений (если не все) сделать без сварочного аппарата, на болтах; значительно упростится и процесс обшивки каркаса прицепа выбранным материалом, будь то листовое железо, профнастил или доски.

Дышло несложно сделать из тех же труб, швеллера. Для удобства пользование оно может быть составным. Например, из отрезков 2-х труб (швеллеров) разного диаметра (номеров). Собственно, фантазия сама подскажет, как именно все изготовить.

Колесная пара

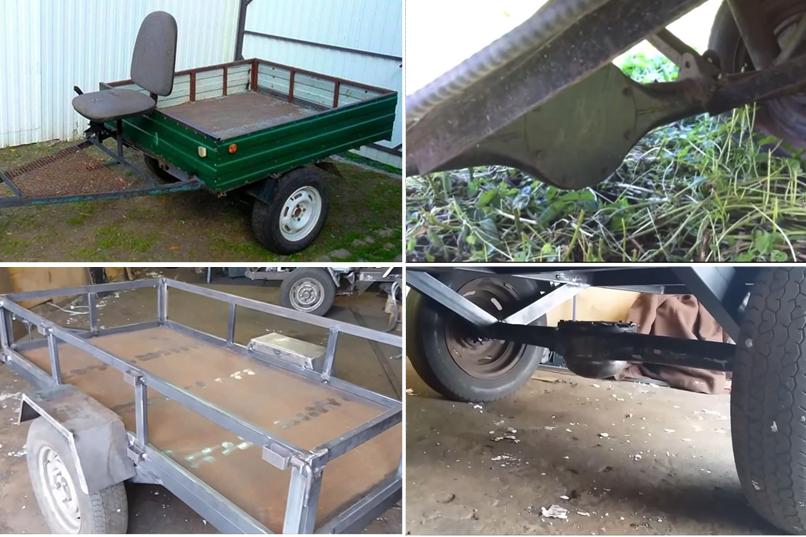

Для крепления оси придется устанавливать в нижней части рамы специальные опоры. Они к ней (в виде косынок) привариваются, так в данном случае болтовое соединение неприемлемо. Фотография поясняет, как можно все обустроить (вариант).

Ось берется или готовая, от техники б/у, или используется металлический стержень. Минимальный диаметр – 30. Размеры всех элементов выбираются исходя из того, какими колесами будет оснащен прицеп. Для мотоблока, собираемого своими руками, подойдут и «Жигулевские» (часто берется задняя балка б/у от «девятки»), и от простой садовой тележки. Кстати, ее и можно использовать в качестве основы при конструировании прицепа. Необходима лишь небольшая доработка схемы.

Сцепка

При разработке ее конструкции нужно учитывать особенности данного узла мотоблока. У моделей разных производителей – свои отличия. Вот несколько приемлемых вариантов для изготовления своими руками.

Так как подвижность соединения обеспечивается подшипниками, их нужно защитить от попадания инородных фракций. Поэтому следует продумать, как грамотно исполнить пыльники.

В принципе, мастеровитому человеку более подробная инструкция и не нужна. Ухватив суть, несложно создать собственный вариант прицепа к мотоблоку, разработать его чертеж и произвести сборку тележки своими руками.

Это интересно: Самосвальный прицеп для мотоблока Нева своими руками

Ходовая часть

Сама конструкция прицепной части мотоблока не представляет особой сложности, а вот ходовая часть – это совсем другое дело. В основе лежит балка, на концах которой размещаются ступицы. Швеллер сваривают между собой так, чтобы получился квадрат. Сварочный шов выполняется сплошным для прочности конструкции. На нижнюю часть квадрата (балки) приваривают ступицы, надевают колеса для прицепа к мотоблоку и проверяют их параллельность. Если условие выполнено, значит, конструкция сварена правильно.

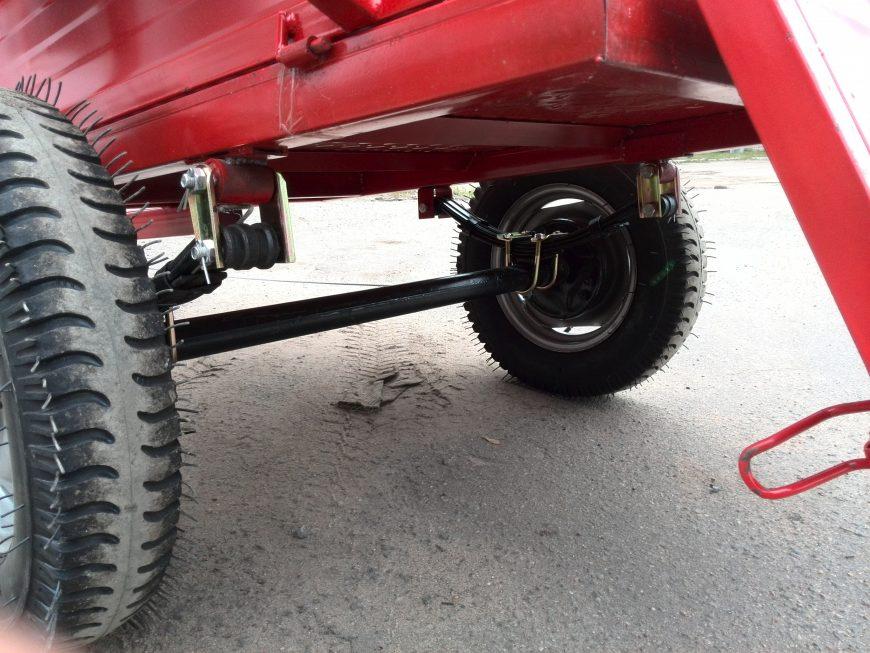

Балку и раму прицепа соединяют при помощи рессор, установленных в специальные кронштейны на раме, заранее предусмотренные в схеме. Вся конструкция прицепной части в сборе проверяется на устойчивость, она не должна опрокидываться.

Не забываем про ходовую часть прицепа

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

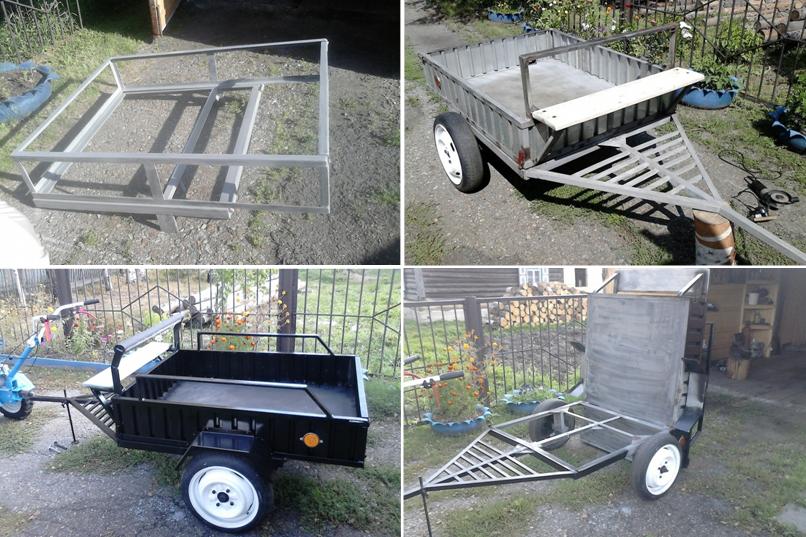

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

крепим барабан на ступице одного из колёс;
к тормозному диску привариваем отрезок трубы;
надеваем механизм на ось;
на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Как можно сделать двухосный прицеп?

Прицепы с одной осью можно встретить чаще, но у них есть некоторые недостатки. В частности — это их центр тяжести. Ведь в том случае, если постановка кузова неверная, то груз будет заваливаться. Также это может привести к увеличению напряжения в месте сцепления, что в итоге его испортит. Избежать этого можно, если разместить центр тяжести строго над осью.

Убрать этот недостаток, а также увеличить грузоподъёмность можно, используя двухосные прицепы. Они состоят из главных блоков и узлов, как и модели с одной осью. Их единственное отличие — это четыре колеса и две оси. Причём оси изготавливаются так же, как и в прицепах с одной осью.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

создать рабочий проект или рисунок (чертеж);
подготовить материал для рамы и других основных узлов;
подготовить рабочее место;
провести разметку основных элементов конструкции прицепа;
провести выкладку и подгонку углов совмещения;
собрать шаблоны деталей;
провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

сварочный аппарат;
болгарка с комплектом отрезных и абразивных дисков;
измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
молоток, зубило, пассатижи;
слесарные тиски, набор струбцин, сварочные зажимы;
дрель, набор сверл по металлу;
заклепочник.

В качестве необходимых материалов понадобятся:

стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
стальная квадратная труба 30×30 или 25×25 мм;
уголок 25×25 мм;
швеллер;
рессоры легкового автомобиля «Москвич»;
стальной лист толщиной 2 мм;
оцинкованный лист толщиной 1 или 0,8 мм;
крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

рама борта;
проводится подгонка полотна оцинкованного железа по размеру рамки;
вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Конструкция тяжелого прицепа

Создание таких прицепов подразумевает использование прицепного устройства от автомобиля. Если предварительно подготовит необходимые детали и инструменты, то такая сборка займет примерно 2 дня.

Необходимые материалы:

швеллер (65 мм);
полуоси передние (советуется использовать элементы от «Жигули» или «Москвича»);
профиль (труба 60×40);
стальные трубы;
уголки (60×60);
сварочный аппарат.

За основу берем ось из швеллера. Габариты телеги для мотоблока рассчитываются из ваших потребностей. Привариваем с двух сторон швеллера переднюю автомобильную полуось, а сверху укладываем профиль. Профиль необходимо уложить по центру конструкции.

По краям швеллера (на стыке торцов с полуосями) уложите трубы длинной 2 метра, таким образом, чтобы стык разделял все трубы пополам. Уложить трубы необходимо параллельно друг от друга. Концы труб нужно перпендикулярно скрепить при помощи уголков.

Таким образом центральный трубный профиль играет роль дышла. От передних углов конструкции необходимо протянуть уголки или профиль, благодаря чему будет обеспечиваться дополнительная прочность. На готовую раму можно устанавливать кузов, а также водительское сиденье. Прицеп для мотоблока необходимо прикрепить к дышлу.

Предполагать, что тележка для мотоблока обойдется вам почти даром не стоит. Цены на материалы и прочие элементы бывают существенными, поэтому придется потратиться. Перед преступлением к работе советуется составить смету, в которую нужно вписывать все расходы.

По статистике тележка для мотоблока может стоять на половину дешевле по сравнению с заводскими аналогами. Но необходимо понимать, чтобы добиться такого результата – нужно провести серьезную работу.

На этапе подготовки к работам нужно тщательно обдумать возможные проблемы, а также заготовить все инструменты и материалы. Производство самодельного прицепа может занять время, поэтому нужно заранее выделить несколько дней. В среднем такая работа занимает одну неделю, но не исключено, что может понадобится и больше свободного времени.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

кузова;
колес;
крыльев;
сиденья;
дышла;
тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

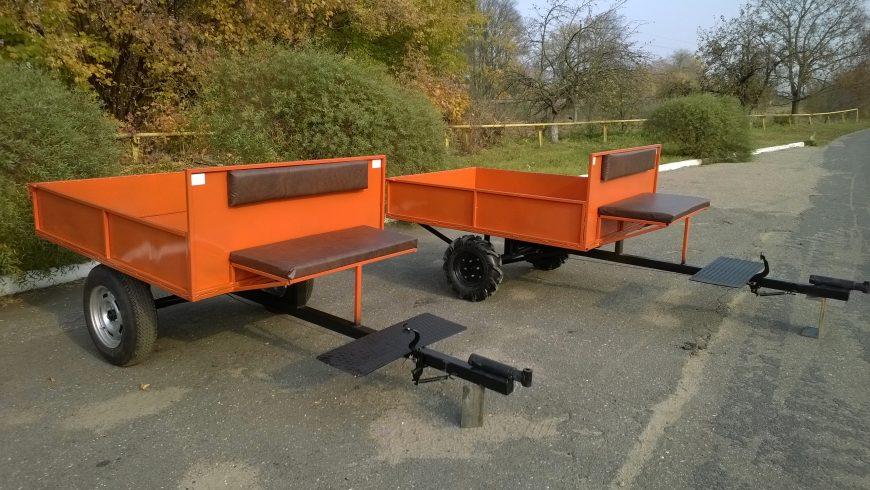

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.

После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.

Как изготовить прицеп для мотоблока

Собираем ходовую часть
