Гитарные педали эффектов (часть 1)

Виды популярных моделей

Цифровые гитарные преображения появились в начале восьмидесятых. В основе их производства лежала аналоговая схема. Проще говоря, на усилитель подавался чистый сигнал. В цифровых аналогах благодаря конструкциям происходит преобразование сигнала в цифровой поток битов и только потом изменяется в аналоговый. И сегодня нет единого мнения, какой лучше купить. Цифровые, по мнению покупателей, считаются более качественными.

Что лежит в основе критерия выбора, помимо популярности моделей? Идея и стиль! Аналоговые приборы готовы удивить чистым плотным звуком. Но даже самые дорогие цифровые конструкции проявляют артефакты воздействия на звук. Однако, нельзя сбрасывать со счетов такие безоговорочные преимущества:

  • универсальность исполнения;
  • максимальная точность.

Данное устройство является носителем большого количества действий с широким диапазоном.

Из чего состоит педалборд

Классический гитарный педалборд состоит из самой «доски», блока питания и педалей.

Несмотря на то, что строгих правил формирования собственного борда нет, большинство музыкантов используют примерно одинаковую схему коммутации эффектов: квакушка, перегруз, модуляция, дилей, ревербератор. Но в целом педали в педалборде можно располагать по своему желанию. Все зависит от конкретного стиля музыки и предпочтений самого гитариста. Так, например, знаменитый Эдди ван Хален располагал педали модуляции перед педалями перегруза. А артисты, работающие в жанрах shoegaze, post-rock, ставят дисторшн в конец цепи для создания замыленного «грязного» звука.

Нередко последовательность педалей в педалборде зависит от порядка и частоты включения эффектов во время исполнения композиций на концертах.

Подбор педалей – дело вкуса каждого гитариста. Наиболее известными производителями примочек являются BOSS, MXR, Maxon, Strymon, Fulltone. Из отечественных компаний стоит выделить фирму Yerasov. Их продукция которой востребована не только в России, но и за рубежом. Педали Yerasov, например, использует известный гитарист Виктор Смольский. В целом сейчас существует огромный выбор примочек под те задачи, которые ставит перед собой каждый гитарист.

Важнейшим элементом педалборда является питание. От него зависит не только работоспособность всей конструкции, но и звук. Для любого опытного музыканта не является секретом, что дешевые блоки питания и «гирлянды» портят звук, создают наводки и неприемлемый уровень фона.

Еще 10-15 лет назад проблема питания стояла достаточно остро. Кто-то из музыкантов использовал для каждой педали отдельный адаптер, кто-то мучался с заменой батареек перед каждым концертом. Сейчас производители предлагают гитаристам блоки питания с необходимым количеством изолированных выходов с различным напряжением и силой тока.

Наибольшей популярностью пользуются блоки питания компаний T-Rex, CIOKS, Voodoo Lab, MXR. Продукция этих брендов зарекомендовала себя в концертной деятельности большинства известных гитаристов.

Tremolo

Это еще один из вариантов вибрато- амплитудное вибрато. Когда-то этот эффект был популярен, а теперь он всеми забыт, несмотря на то, что с его помощью можно добиться интересного звучания. На слух тремоло воспринимается так, как если бы при игре на гитаре ручку громкости быстро (с частотой несколько герц) вращали из одного положения в другое. Устройство, реализующее этот эффект, представляет собой обычный электронный регулятор громкости, управление которым осуществляется генератором, вырабатывающем колебания инфранизкой частоты, при этом форма импульсов, производимых генератором, может быть различной (треугольной, синусоидальной и т.п.). Соответственно, различным будет закон модуляции сигнала, а значит и воспринимаемый на слух эффект.Наиболее известное музыкальное произведение, где используется тремоло- это композиция «Money» группы «Pink Floyd» (альбом «Dark Side Of The Moon», 1973).

Как рассчитать мощность блока питания для педалборда

Для начала вам нужно разделить свои примочки по нескольким признакам:

  • По вольтажу и форме (переменный/постоянный ток);
  • По полярности и виду разъема;
  • По типу педали эффекта (цифровая/аналоговая).

По сути, на педалборд нужно устанавливать столько блоков питания, сколько групп примочек мы получили в результате такого разделения. Также узнаем ток потребления для каждой из педалей.

Рассмотрим в качестве примера следующий педалборд:

MXR Fuzz – Marshall Guv’nor – Boss DS-1 – Boss TR-2 – Boss CE-5 – Boss GE-7 – EHX Polychorus – Boss DD-20 – Boss RV-5

В результате «дробления» получаем 3 подгруппы примочек:

  1. Аналоговые педали на 9V со стандартным разъемом, постоянный ток (первые 6 эффектов в нашей цепи)
  2. Аналоговая педаль на 24V со стандартным разъемом, постоянный ток (EHX Polychorus)
  3. Цифровые педали на 9V со стандартным разъемом, постоянный ток (Boss DD-20 – Boss RV-5)

Считаем ток для первой группы (данные берем с сайта производителя, буклетов и т.д.) – 20+9+12+20+22+10=93 мА. Таким образом, стабилизированного блока питания на 100 мА и более нам точно хватит для питания начального тракта нашего педалборда.

Далее переходим ко второй группе, в которой одна педаль эффектов: берем блок питания уже на 24V, скорее всего он есть в комплекте с примочкой.

Последняя группа из цифровых педалей: берем двухразъемный стабилизированный блок питания на 9V с током в 200+50=250 мА.

Почему мы разделяем блоки питания для аналоговых и цифровых педалей эффектов? Этого можно не делать, однако вы можете получить на цифровых примочках много лишнего шума, который будет еще и усилен. Если же лишние искажения незаметны или ими можно пренебречь, то покупаем один БП на 9V с током на 0.35А и более.

На этом всё: теперь вы понимаете, зачем нужен педалборд, как сделать его своими руками и как организовать расположение педалей эффектов и их питание в педалборде. Успехов в поиске своего звука!

Построение цепи

В Интернете найдется огромное количество принципов построения цепи эффектов. Придерживаться их или нет — личное дело каждого, но не бойтесь экспериментов. Многие знаменитые гитаристы ломают правила ради получения желаемого звука, поэтому если какая-то комбинация или порядок педалей нравится вам своим звуком, то не отказывайтесь от нее.

В вопросе построения цепи как никогда работает пословица «Сколько людей, столько и мнений». Давать какие-то определенные рекомендации или нерушимые правила мы не будем. Вместо этого приведем одну из стандартных последовательностей того, как собрать педалборд и построить цепь эффектов.

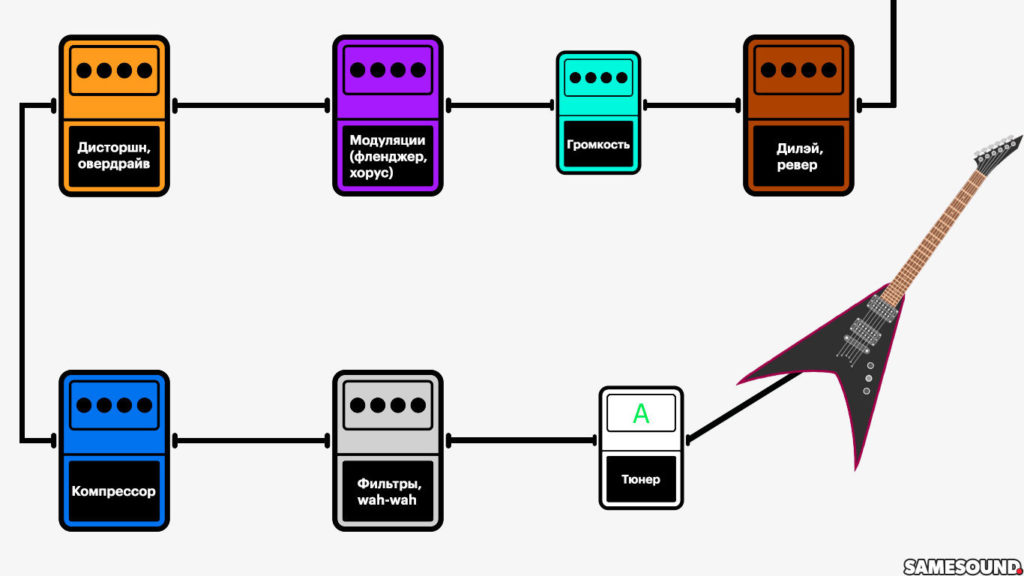

Одна из типовых схем расположения эффектов в педалборде

Позиция 1. Фильтры

Квакушки, контроллеры огибающей и прочие динамические фильтры в основном реагируют на атаку при игре на гитаре. Не ограничивайте динамику сигнала компрессией или перегрузом, сужающим динамический диапазон звука.

На первом месте в цепи эффектов гитаристы часто ставят педаль wah-wah или ставят ее перед дисторшном. Хотя и здесь не обходится без исключений: к примеру, Том Морелло из Rage Against The Machine ставит квакушки ближе к концу цепи.

Позиция 2. Компрессоры

Компрессоры снижают уровень шума всего, что установлено перед ними. По этой причине педали компрессора лучше ставить как можно раньше в цепи.

Позиция 3. Дисторшн, овердрайв

Педали дисторшна и овердрайва любят работать с немодулированным сигналом. Так как генерируемые при перегрузке сигнала гармоники придают звуку больше мощи и яркости, педали дисторшна и овердрайва лучше помещать перед эффектами хоруса, фейзера или флэнджера.

Позиция 4. Модуляция

Тремоло, хорус, фейзер и флэнджер великолепно проявят себя в этой позиции из-за уже упомянутого воздействия дисторшна/овердрайва на звук.

Позиция 5. Педаль громкости/экспрессии

Педаль громкости поддерживает постоянный уровень сигнала электрогитары, чтобы инструмент звучал громко даже при низкой общей громкости.

Педаль громкости стоит расположить перед дилэем и реверберацией. Это позволит сохранить действие этих эффектов на звук даже в тех случаях, когда громкость была обрезана педалью.

Позиция 6. Дилэй и реверберация

Эффекты дилэя и реверберации принято размещать в конце цепи эффектов. Причем дилэй обычно ставится строго перед педалью реверберации. Расположение этих эффектов перед дисторшном или овердрайвом может привести к непредвиденным скачкам уровня громкости всех эффектов в цепи.

Reverberator, Delay

Реверберацией называется послезвучание, которое наблюдается в помещениях после того, как действие источника звука прекратилось. Послезвучание возникает в результате многократных отражений звуковых волн от стен, потолка и других поверхностей. Если же источник продолжает излучать звуковые колебания, то звуковая картина в помещении представляет собой совокупность прямого звука и многократных отражений. Устройство, имитирующее реверберацию, называется ревербератором. Оно позволяет имитировать акустические характеристики того или иного помещения и благодаря этому получать более естественное, объемное звучание. Впервые искусственную реверберацию стали применять такие известные музыканты, как Chet Atkins и Les Paul.Современный студийный ревербератор способен выполнять много различных функций- от воспроизведения эффекта объемного звучания до создания необычных тембров и спецэффектов, однако ревербераторы, выполненные в виде педалей, естественно, проще в плане возможностей.Эффект «дилэй» («задержка») является, по сути, эхо-эффектом. Этот эффект можно получить из реверберации путем увеличения времени задержки до уровня, когда отчетливо различаются отдельные повторы входного сигнала. Дилэй является довольно популярным эффектом у гитаристов и часто используется во время сольной игры.И дилэй, и ревербератор обычно ставят в самый конец цепи эффектов. Однако, ревербератор в гитарной практике почти никто не использует- он относится к устройствам общей обработки звука, которыми управляет звукооператор с микшерного пульта.

Volume Pedal

Педаль громкости- это самое простое из всех устройств: оно состоит из корпуса с педалью, которая с помощью зубчатой передачи связана с осью потенциометра. Требуется такое устройство для оперативного контроля громкости звука. Дело в том, что при использовании нескольких примочек громкость при разных комбинациях включенных эффектов может меняться, и здесь педаль громкости может прийти на помощь. Кроме того, используя эту педаль, можно формировать «мягкую» атаку, делать быстрое и в то же время плавное затухание звука и тому подобные вещи. Поэтому даже во многих гитарных процессорах и синтезаторах предусмотрен разъем для подключения такой педали. Существуют также модели, совмещающие в себе педаль громкости и еще какой-либо эффект (fuzz, wah-wah и т.д.).Теперь, после краткого описания педалей (в гитарных процессорах эффекты аналогичны), перейдем к конкретным схемам их соединения между собой. Все то, что написано ниже, носит чисто рекомендательный характер, и не следует принимать эти советы как нечто единственно правильное и непреложное. В данной ситуации можно говорить лишь об общих правилах соединения, а конкретная цепь эффектов будет зависеть от вашей выдумки, слуха и индивидуальности. Свой собственный звук- вот ваша главная задача. Ниже мы рассмотрим цепочку, состоящую из всех эффектов, но надо понимать, что ни один здравомыслящий человек не станет использовать такую линию: конкретную конфигурацию диктует стиль музыки.

Устройства для создания гейновых эффектов

Дисторшн (Distortion) получил широкое распространение среди музыкантов, играющих тяжелый рок. Образуется за счет сильного перегруза выходного сигнала. Звуковые волны резко обрезаются, звук получается более резким. Он характеризуется суровостью звучания, а сустейн увеличивается. Обычно дисторшн представляет собой напольную педаль, на которой есть ручки увеличения перегруза, настройки звуковых частот и громкости.

Самое легкое и объемное звучание дает гитарная педаль овердрайв (Overdrive). Ее применяют для исполнения сольных партий музыканты, играющие классический рок и блюз. Примочка плавно ограничивает амплитуду звучания, поэтому звук получается немного теплее, чем дисторшн, более похож на акустический.

Фузз (fuzz) — самое жесткое искажение. Оно обеспечивает резкое ревущее звучание, которое было свойственно музыке 60-х годов. При помощи эффекта дисторшн легко можно имитировать фуззовый тон: выкрутить до предела ручку перегруза, затем настроить тон.

Noise Gate

И на сцене, и в студии электрогитара производит довольно много различных посторонних звуков, требующих маскировки. Это могут быть и случайно задетые струны, и фон, и щелчки от переключения звукоснимателей, и многое другое. Эти лишние звуки хорошо слышны только в паузах; при наличии же полезного сигнала они маскируются последним и практически незаметны на слух. Нойс гейт, или иначе шумоподавитель порогового действия, помогает решить эту проблему. Непрерывно следя за уровнем входного сигнала, он определяет, когда величина сигнала снизится до определенного значения, и перестает пропускать сигнал на выход. Когда сигнал поднимется до определенного уровня, выход устройства вновь открывается, причем его закрывание и открывание производится плавно и мягко. Обычно уровни срабатывания и отпускания шумоподавителя имеют различную величину, а для защиты от случайных переключений предусмотрена специальная система контроля. Как правило, педальное исполнение этого устройства позволяет управлять такими его параметрами, как регулировка порога срабатывания, времени нарастания и затухания сигнала.Шумоподавитель ставят ближе к концу линии эффектов, но до дилэя и ревербератора, так как последние помогают замаскировать шум, который может появиться при переключениях шумоподавителя.

Можно ли чередовать эффекты?

Вы можете поэкспериментировать на основе рассмотренных вариантов, убирая или добавляя эффекты, меняя их местами, подстроив цепь под свои потребности. Например, если ваш перегруз сам по себе дает сильный фон, можете переместить шумодав, поставив его следующим после перегруза, настроив порог срабатывания. Или поменять местами компрессор и wah-wah или вовсе сдвинуть компрессор почти в конец цепи, поставив его перед дилеем и ревером, все это ощутимо отразится на звуке. Или поставить в цепь два перегруза, настроив их так, чтобы получилось три-четыре варианта перегруза.

Более того, по мере освоения эффектов и получения навыков их настройки, вы можете делать более сложные цепочки эффектов, добавляя различные разветвления и даже разводя сигнал на несколько усилителей, например, как сделал наш обзорщик Фил Чекалин в видео.



Несколько слов о главном

Ну и напоследок хотелось бы сказать несколько слов о важных мелочах. Как только количество ваших педалей приблизится к двум-трем, непременно станет вопрос их транспортировки на репетицию, концерт и другие мероприятия, удобства и скорости коммутации и, конечно же, обеспечения их бесперебойного питания. Самым простым способом будет сборка всего этого в педалборд, на данный момент на рынке присутствует множество педалбордов, в виде сумок Ehx Bag или кейсов, рассчитанных под определенные педали, например, Boss со встроенным блоком питания и всей коммутацией в комплекте. Или просто свободных кейсов, вмещающих любые педали, которые у вас хватит фантазии в них уложить, например, Stagg.

Выбирая вариант без встроенного питания, стоит подумать о хорошем блоке питания, с защитой от замыкания, раздельными выходами и способным запитать все ваши педали, например Force FPS-02, ну и не забудьте патч-кабели для коммутации всех педалей между собой. Все это позволит вам сэкономить кучу времени и нервов на концертах и репетициях, свести к минимуму наводки, шумы и различные форс-мажорные обстоятельства при работе с вашим оборудованием.

Группы гитарных эффектов

Гитарное производство развивалось годами, за это время было создано множество эффектов. Удовлетворяют запросы музыкантов, соответствуют жанру.

По принципу искажения делятся на несколько групп:

  1. Гейновые отличаются суровостью. Работают с пределом громкости звука.
  2. Динамические гейновые обрабатывают звук, откликаясь на уровень громкости.
  3. Гейты управляют сигналом, но не снижают диапазон звучания. Их называют также «шумодавы».
  4. Тоновые действуют на частоты, изменяя тональность звука.
  5. Модулирующие придают экспрессию, украшают звук.
  6. Эмулирующие создают эмуляцию со звуками и эффектами такими, как эхо, задержка, акустическая гитара.

Швейцарская компания Behringer, основанная в 1989 году, является одним из крупнейших производителей, занимающимся изготовлением профессионального звукового оборудования.

В линейке товаров многих брендов есть недорогие, но качественные гитарные аксессуары для искажения звучания, а также усилители, процессоры и селекторы.

Что нужно новичку для получения объёмного качественного звучания?

Те, кто, собравшись с духом, приобрели заветный инструмент, могут заметить, что его звучание далеко от желаемого

Проблема заключается в том, что к электрогитаре необходимо приобрести жизненно важного оборудования. К которому относят:

  • Гитарный усилитель. Он не только делает звук громче, но и влияет на структуру и тембр звучания.
  • Процессор эффектов. Электронное устройство модулирующее звучание определенных усилителей (существующих на рынке и разработанных изготовителем).
  • Педали эффектов. Электронное приспособление, обрабатывающее звук электрогитары и выступающее промежуточным звеном между инструментом и усилителем. Он искажает чистый звук и благодаря ему можно услышать привычный и хорошо узнаваемый звук.

Педали гитарных эффектов открывают перед новичком безграничное поле возможностей. Они качественно преобразуют оригинальный звук и делают его практически неузнаваемым. С их помощью музыканты открывают новые возможности. В умелых руках создают совершенно новые звуки и подчеркивают в песне те или иные моменты.

Кроме того, здесь установлены регуляторы объёма и интенсивности одного определенного эффекта (реверс, хорус и др.). В редких случаях встречаются модели, воспроизводящие определенную мелодию (хорус с фланжеромом, вибрато с тремоло). В этом случае компрессор переключается в режим экспандера. Мульти эффектные только цифровые устройства.

За счет модульности совмещают различные звучания в производном порядке. Существуют определенные правила касающиеся размещения дисторшена и овердрайва в цепи, но авангардисты в своих экспериментах пренебрегают даже ими.

Для питания педали достаточно бытовой электросети с напряжением 220 В, предварительно подключив адаптер, снижающий показатель до 9 В. Допускается вариант с использованием батареек типа «Крона».

Применение блока питания снижает затраты на приобретение батареек при частом использовании (особенно, если их несколько). Единственное достоинство батареек заключается в мобильности. Это актуально, если репетиции протекают вдали от сети электропитания.

Как выбрать

Не стоит приобретать изделия одновременно с гитарой для обучения. Новичок не в состоянии сразу же осознать необходимость такого приспособления и может потерять интерес  к дорогостоящему оборудованию, забросив его на чердак до лучших времен. Чтобы осознать необходимость педалей, вначале нужно набраться опыта, а на это уйдет много времени усиленных занятий.

Как только новичок получит опыт и навыки, определится с индивидуальным стилем игры, наступит час приобретения подобного изделия. Можно долго изучать описание, отзывы, советы бывалых в отношении популярности изделий, но не существует универсальных рекомендаций. Главный момент – должна присутствовать запись для прослушивания, чтобы возможно было бы проанализировать собственные ошибки, дабы в последующем их не совершать.

Если вынашиваются планы приобрести нескольких комплектов, то стоит обратить внимание на педалборд. Это специально разработанное устройство, предназначенное для крепления всего оборудования в определенной последовательности и соединения их между собой при помощи проводов

Оно помогает комбинировать действия в нужной последовательности. Благодаря ему хранение и транспортировка оборудования происходит без особых проблем.

Octaver

Данное устройство позволяет сдвигать спектр входного сигнала на октаву или две ниже или выше основного тона, при этом продолжает звучать и сам основной тон, что создает впечатление игры в октаву сразу двух инструментов. В аналоговых педалях эффект реализован посредством простого умножения или деления частоты, но так как спектр гитары имеет довольно сложную форму, то сдвиг частоты сигнала носит условный характер, и изменение звучания достигается, в основном, за счет добавления определенных обертонов. Несмотря на редкое практическое использование октавера, он выпускается с 60-х годов и до сегодняшнего дня, и некоторые известные гитаристы (John Scofield, Larry Carlton и др.) включают его в свою батарею эффектов.

Кейс для педалборда

Для удобства транспортировки гитарных педалбордов используются кейсы. Существует два вида кейсов – soft case и hard case. Soft case – это обычная мягкая сумка, похожая на сумку для ноутбуков. Hard case – это кейс жесткой конструкции, устойчивый к физическим воздействиям.

Наиболее популярным вариантом является soft case. Сумками по умолчанию укомплектованы педалборды основных производителей: Pedaltrain, Yerasov, T-Rex, Gator, E&N. Обычно сумка продается в комплекте с самим педалбордом, но в случае необходимости ее можно приобрести отдельно.

Между собой кейсы разных производителей (кроме продукции BOSS) практически не отличаются. Мягкие сумки выполнены из ткани с подкладками из поролона. Жесткие кейсы сделаны из многослойной фанеры. Углы и грани кейсов укреплены алюминиевыми или жестяными уголками. Педалборд от повреждений защищен волнистым поролоном.

Стоимость наиболее популярного soft case Pedaltrain варьируется от 5500 рублей для педалборда Nano до 9000 рублей для самого большого в линейке педалборда Novo 32.

Стоимость Soft case вместе с педалбордом от компании Yerasov составляет 5990 рублей на момент написания статьи.

Жесткие кейсы для педалбордов приобретаются отдельно. Они выглядят как удлиненные чемоданы. Самые большие кейсы оснащены колесиками для удобства транспортировки.

Цены на жесткие кейсы Pedaltrain и T-Rex начинаются от 7000 рублей. Фирмы Gator и West Coast Pedalboard предлагают более дорогие решения. Здесь цены стартуют от 14000 рублей. Отличие кейсов этих фирм от популярных моделей заключается в использовании более дорогих материалов и внешней отделке толексом.

Жесткий кейс для педалборда обычно выбирают гастролирующие музыканты, для которых первоочередным является вопрос сохранности оборудования в дальних поездках по стране и миру. Вес в таком случае не играет большой роли. Для простых гитаристов, которым приходится постоянно носить свой педалборд на репетиции, намного удобнее использовать мягкие сумки, которые можно повесить через плечо и которые не добавляют лишних килограммов в вес переносимого оборудования.

Для транспортировки самодельных педалбордов используются как фабричные кейсы подходящего размера, так и подручные средства: спортивные сумки, рюкзаки и даже старые советские чемоданы. Последний вариант является наиболее популярным из-за внешней эффектности.

О том, какие педали эффектов использовать, делать борд самому или купить готовый, можно рассуждать бесконечно долго. Универсальный совет гитаристу, решившему собрать собственный гитарный педалборд, – подсмотреть борд любимого музыканта и попытаться скопировать его.

Как сделать педаль самостоятельно

Чтобы сделать педаль своими руками нужно уметь читать электронные схемы и паять. Учитывайте, что педалью управляют при помощи ног, поэтому она должна быть надежной и крепкой.

Пошаговые действия:

  1. Найдите схему примочки, которую собираетесь сделать. Постарайтесь выбрать не слишком сложный шаблон с минимальным количеством компонентов.
  2. Определите названия компонентов, которые необходимы. Приобрести их можно в любом магазине радио-товаров.
  3. Все соединения в схеме обозначьте нумерацией по порядку, чтобы ничего не упустить при сборке.
  4. Соедините всю последовательность электронных компонентов при помощи специальных проводков на макетной плате, затем протестируйте ее.
  5. Если схема работоспособна, перенесите ее на подготовленный фольгированный текстолит с развязкой соединений.
  6. Повторно протестируйте полученную схему.
  7. Сконструируйте корпус педали и поместите в него плату, выведите органы управления на переднюю панель.
  8. Соедините примочку с гитарой и с усилителем посредством двух кабелей.

Существует разнообразие гитарных аксессуаров, которые применяются как к электро- и бас-гитарам, так и к электроакустическим. В зависимости от стиля музыки и собственных предпочтений, музыкант может собрать коллекцию гитарных примочек. Если устройств слишком много, то для хранения и транспортировки изготавливаются специальные педалборды.

Инструкция как сделать педалборд своими руками

В данном разделе мы кратко поговорим и о том, как сделать основу педалборда самостоятельно, а также о том, как «обустроить» серийный покупной педалборд.

Итак, вы любители хендмэйда и решили сделать каркас самостоятельно. Похвальная тяга к приключениям – в особенности из-за того, что сделать педалборд не так уж и сложно.

Оптимальным решением в качестве материала основы будет дерево. Металлические заготовки найти сложнее, их соединение потребует наличия хотя бы бытового сварочного аппарата и навыков сварки, аналогична ситуация с пластмассой – найти заготовки из противоударного пластика, а также прочно и надежно соединить их между собой очень непросто.

Что подойдет в качестве деревянных заготовок под педалборд? На самом деле много чего: начиная от разобранного бабушкиного шкафа, старых деревянных полок-сушилок, которые ложатся на борты ванной, и заканчивая брусом, заготовками и досками для самостоятельной резьбы по дереву. В идеале взять заготовки под обшивку, поручни, половое покрытие или наличник – они будут уже неплохо сформованы, отшлифованы и в целом готовы к работе.

Как и в случае с покупкой готового педалборда, замеряем с помощью картона необходимый размер педалборда. Запасаемся непосредственно заготовками, пилой или лобзиком, дрелью, с помощью которой делаем крепежные отверстия, рулеткой и карандашом. По нашим замерам распиливаем заготовки на дно: их можно сделать как подогнанными впритык, сформировав цельное дно, так и сформировав несколько рядов примочек, оставив между ними немного пространства. Это и разнообразит внешний вид конструкции, и позволит использовать свободное пространство для протягивания кабелей.

Собираем дно и стойки педалборда: одну из них можно сделать более длинной, чтобы педалборд располагался не параллельно земле, а слегка под углом к музыканту.

Между заготовками дна с изнаночной стороны можно приклеить одну или две рейки, которые увеличат жесткость конструкции.

Далее красим всю конструкцию в цвет, который вам нравится.

Финальная примерка педалей эффектов.

Теперь поговорим о том, как лучше всего крепить примочки на поверхности педалборда. Наиболее популярный и оптимальный на наш взгляд вариант – использование ленты велькро.

Клеим жесткую сторону ленты на педалборд, а мягкую на сами педали (это позволит использовать их и без педалборда, не царапая покрытие пола) – постарайтесь, чтобы площадь соприкосновения была максимально большой.

Другие варианты крепежа – двусторонний скотч, пластиковые стяжки, клей – имеют множество недостатков: одни из них ненадежны, другие более затратны и трудоемки, жесткий крепеж на клей и вовсе лишает вас возможности менять расстановку или арсенал педалей на борде без ухудшения его внешнего вида.

После того, как вы продумали крепление педалей, остается финальная отделка. Для начала прикрутим резиновые ножки-прокладки, которые не позволят нашем handmade педалборду ёрзать по полу и убегать от нас все дальше и дальше после каждого нажатия на педали эффектов.

Финальный аккорд – готовим патч-кабели и растачиваем под них отверстия.

К слову, такая конструкция открывает для нас возможности экспериментов – вместо традиционного общего блока-питания вы можете закрепить на скрытой стороне конструкции обычный бытовой удлинитель или сетевой фильтр : ))

В чем разница между покупным серийным педалбордом и созданием оного своими руками? Все достаточно просто:

  • Самостоятельное изготовление обычно дешевле и в разы интереснее, но…
  • … серийные модели смотрятся более привлекательно, они более надежны.
  • Большинство моделей готовых педалбордов выполнены в виде кофра – то есть они имеют верхнюю крышку. Это более удобно и безопасно при транспортировке.
  • Соответственно готовые педалборды-кофры имеют ручки для удобной переноски – к самостоятельному девайсу вам придется приобрести сумку или носить его в рюкзаке.

Цепи эффектов

Мы рассмотрели виды основных гитарных эффектов. Теперь необходимо понять, как собрать их в одну цепь и заставить работать. Сразу стоит сказать, что способов это сделать, великое множество и не существует каких-либо рамок. Все ограничивается только вашей фантазией и поставленными задачами. Сейчас мы рассмотрим, несколько самых простых и распространенных вариантов.

Сбор цепи эффектов

Гитара – нойз гейт – компрессор – wah-wah – перегруз – эквалайзер – хорус – дилей – ревер – Input усилителя.

Один из самых простых и распространенных способов. Сигнал с гитары поступает на шумодав, который убирает все шумы и наводки датчиков инструмента, после чего компрессор выравнивает сигнал перед подачей его на педаль wah-wah. Здесь можно поставить октавер, питч шифтер и другие. Далее идет перегруз, звук которого вам больше по вкусу. После эквалайзером корректируем частотные характеристики и отправляем на обработку эффектам модуляции хорус/флэнжер/файзер. После чего сигнал обрабатывается при помощи дилея и ревера для придания большего объема звуку и приходит на вход преампа усилителя на его чистый канал.

Если у вашего усилителя есть петля для подключения эффектов, можно попробовать следующий вариант.

Гитара – нойз гейт – компрессор – wah-wah – перегруз – input усилителя, effect send – хорус – дилей – ревер – effect return.

Сигнал с гитары приходит на шумодав, далее компрессор, квак, перегруз на вход преампа усилителя. В данном случае перегруз может работать как самостоятельный эффект, в чистый канал преампа усилителя или как «грелка», просто добавляя гейна преампу усилителя и в чистый и в перегруженный канал. Далее сигнал из преампа усилителя через effect send идет на хорус, дилей, ревер и через effect return на оконечник гитарного усилителя.

Гитара – нойз гейт – компрессор – wah-wah – преамп – хорус – дилей – ревер – effect return.

В данном варианте, мы используем напольный преамп вместо преампа гитарного усилителя. Сигнал с гитары через шумодав, проходит на компрессор, далее wah-wah и приходит на преамп, после предусиления обрабатывается хорусом, дилеем, ревером и через effect return поступает на оконечник гитарного усилителя.

Гитара – нойз гейт – компрессор – wah-wah – преамп или перегруз со спикосимом – эквалайзер – хорус – дилей – ревер – микшер/звуковая карта.

Данный вариант позволит вам обойтись вообще без гитарного усилителя, например, для домашней записи или на случай если на репетиции или концерте усилитель вышел из строя.

Сигнал с гитары проходит через шумодав, компрессор, wah-wah, на перегруз со встроенным спикосимом, например, рассмотренный выше BEHRINGER CL9, с выхода педали mixer-сигнал приходит на эквалайзер, на котором вы корректируете частотные характеристики по своему вкусу, далее хорус, дилей, ревер и после – вход звуковой карты или вход микшера.
