Рамки для ульев: размеры, чертежи, правильное расположение в улье, как сделать своими руками

Содержание

Какими должны быть рамки?

Невзирая на, казалось бы, простоту процедуры, при сборке рамок нужно учитывать несколько важных факторов. Качество изделия зависит от таких моментов:

  • тип основы;
  • кол-во рамок;
  • габариты;
  • метод натяжения струны;
  • форма.

Изготовление рамок своими руками

Рамки имеют классическую конструкцию и состоят из двух элементов – это основа и проволока. На размеры влияют объем и разновидность улья. В продаже имеются уже готовые рамки, особой популярностью пользуются пластиковые, но все время приобретать их весьма затратно (по сравнению с самодельными аналогами).

Как правило, несколько планок устанавливают внутри улья параллельно относительно друг друга. Рейки разной толщины устанавливаются снизу и сверху конструкции. Чтобы самостоятельно изготовить рамки, нужно высушенное дерево без дефектов. Причем сосновые, березовые заготовки лучше не использовать – оптимальным материалом для самоделки является мягкая лиственница.

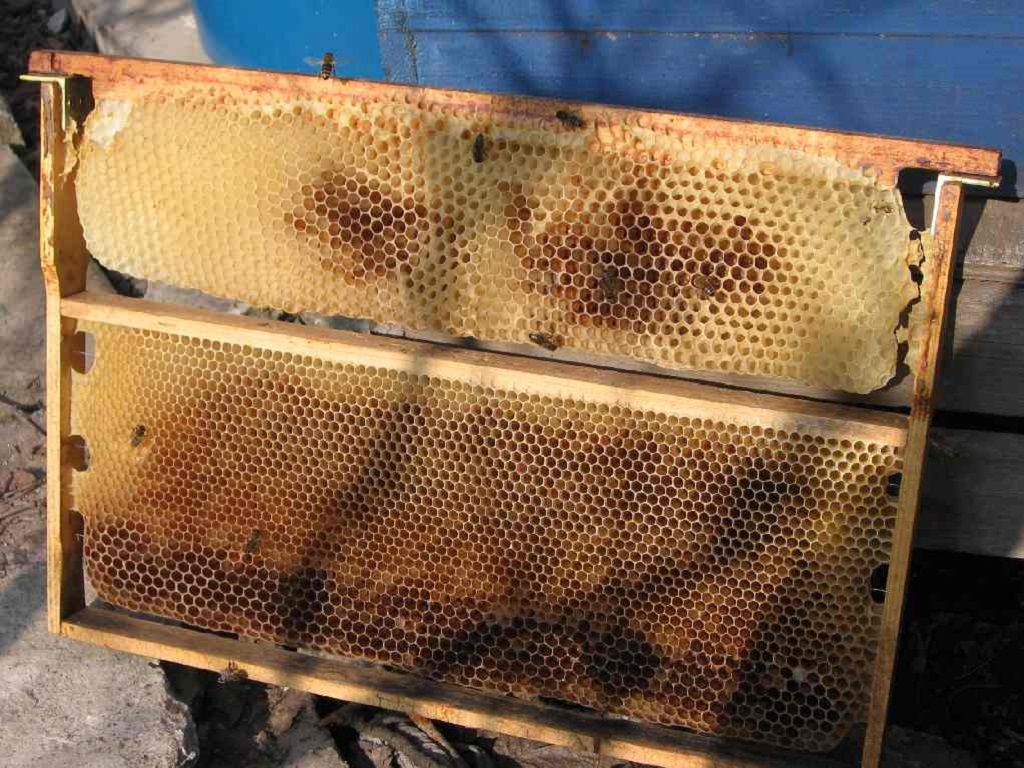

Строительная рамка в пчеловодстве

Инновационная рамка для пчел

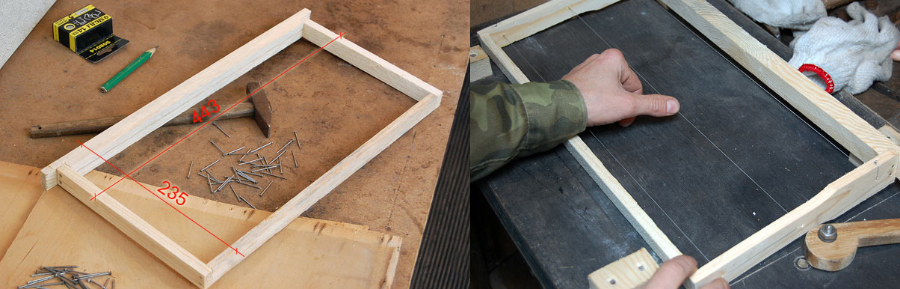

Как изготовить рамки своими руками?

Для начала определитесь с типом улья. Сейчас наиболее популярными являются такие пчелорамки:

  • Дадановские. Они предназначены для ульев Дадана и имеют ширину 43,5 см, а высоту 30 см.
  • Рута. Отличают по размерам от предыдущих, их ширина — 43,5 см, а высота — 25,5 см, то есть они немного вытянутые.
  • Украинские имеют ширину 43,5 см, а высоту 30 см.
  • Магазинные рамки немного похожи на дадановские, но их высота меньше.

Не забудьте про отступы. Все детали должны идеально прилегать. После этого просверлите дырочки. Это отверстия для натягивания проволоки или лески. Дальше идет соединение досок в каркас.

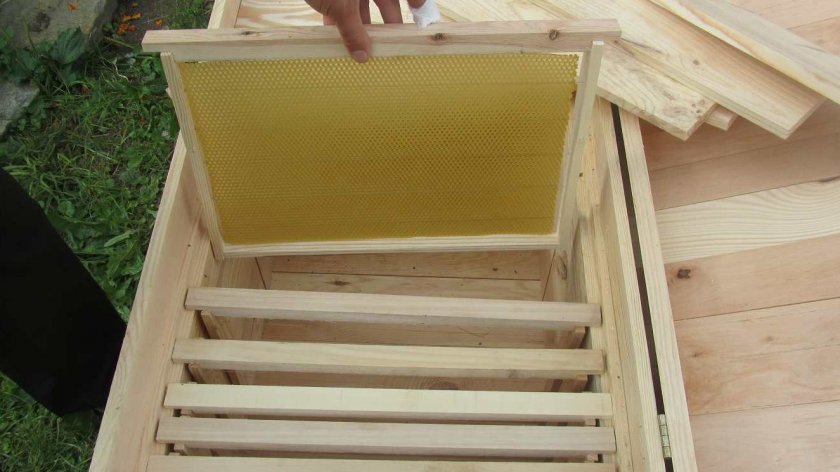

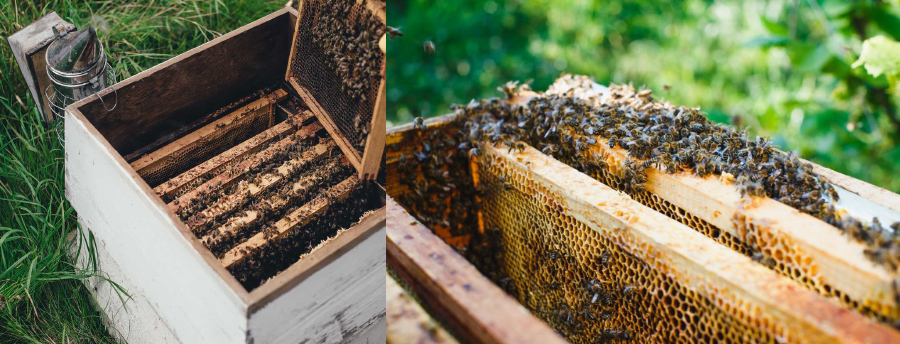

Что представляет собой сотовая рамка для улья

Сотовая рамка – это один из основных внутренних элементов улья. Она представляет собой основание для укладки пчелиных сот. Элемент необходим для того, чтобы пчелы формировали свои соты не беспорядочно, а в конкретном месте. В результате те легко извлекаются наружу, не травмируя насекомых, где производится сбор меда. Таким образом обеспечивается эффективная откачка меда и сохранность пчелиной семьи.

Сотовые рамки имеют прямоугольную, реже квадратную форму, выполняются из реек, между которыми натягивается проволока. Они устанавливаются в улье рядами в вертикальном положении. При изготовлении рамок необходимо выполнение таких требований:

  • прочность, необходимая для удержания восковых сот и насекомых, а также многоразового использования;
  • безопасность для пчел как в части вредных выделений, так и в части риска травмирования насекомых;
  • полное соответствие размерам улья и принятым нормам;
  • легкий вес, особенно при установке в мобильных ульях;
  • простота изготовления и эксплуатации.

Важно, чтобы сотовая рамка обеспечивала максимальный комфорт пчелам. В противном случае они просто откажутся оттягивать в ней соты

Закрепление

Очень важно качественно закрепить материал. Можно сделать это обыкновенный способом, который используется для скручивания электрического привода

После натяжки, его оборачивают вокруг планки, а затем – продевают во внутреннюю часть. Затем ее оборачивают уже вокруг струны – около 10 витков по спирали, лишнее откусывается плоскогубцами.

Можно закреплять проволоку и гвоздиками (10 мм). Они забиваются напротив сделанных отверстий. Натягивается она плоскогубцами, оборачивается вокруг гвоздя, а затем при помощи молотка забивается. Со второй стороной поступаем аналогично. Готово!

Выбор проволоки для рамок

Проволока, применяемая для пчелиных рамок в качестве натяжных струн, должна быть стальной. Использование проволоки из цветного металла или толстой рыболовной лески не рекомендуется из-за мягкой структуры материала и способности растягиваться со временем, а также сложной технологии закрепления на рамке промежуточной стенки. Кроме того, использование лески или мягкого металла не обеспечивает сохранность струн при снятии сот с помощью ножа.

Поэтому в специализированных магазинах для пчеловодов предлагают два вида стальной проволоки: обычную черную и нержавеющую высоколегированную. Нержавейка долговечна, но она и дороже.

Установка сетки рабицы

На натянутую несущую проволоку навешивается сетка. При этом местом прохождения проволоки может быть верхняя петля каждого элемента сетки или же верхняя ячейка сетки.

Натяжка на каркас выполняется на крюки, которые навариваются с внутренней стороны каркаса. Чтобы полотнище сетки не провисало в каркасе, между крюками также натягивается проволока. Ввиду незначительного расстояния между крюками натянуть ее можно вручную.

Аналогичным образом натягивается сетка рабица на вольер или на ограждение для животных. Меняется только ее длина. А вот установка сетки на склоне более трудное, поскольку необходимо выдержать определенный угол наклона. В этом случае, пользователи советуют монтировать сетку отдельными кусками или отдать предпочтение каркасному забору из сетки рабица.

Оптимальный материал для рамок

Какие рамки предпочтительнее, решает только сам пчеловод, исходя из собственного опыта, потому что у любого материала есть плюсы и минусы.

Деревянные рамки

Преимущества:

  • безопасность для пчел;
  • хорошая вентиляция улья;
  • сохранение тепла в гнезде.

Недостатки:

  • со временем начинают гнить;
  • вызывают интерес вредителей;
  • рассыхаются при высокой температуре;
  • тяжелые.

Полимерные рамки

Сильные стороны рамок из пластика:

  • простота при транспортировке за счет маленького веса;
  • прочнее деревянных рамок;
  • постоянное сохранение формы;
  • дешевизна.

Минусы:

  • необходимо делать восковое напыление;
  • при повреждении восстановлению не подлежит.

Какое расположение проволоки лучше?

В процессе натягивания проволоки необходимо учитывать формат рамки: Дадан или узковысокая (украинская). Существует два способа натягивания проволоки: горизонтальный и вертикальный.

Горизонтальный – подходит для рамки Дадан. Если для подобной рамки использовать вертикальную натяжку, то на радиальных медогонках сот может оторваться от нижней планки и сплющившись сдвигаться вдоль верхней планки. Это вызовет деформацию верхней части сота. Если использовать хордиальную медогонку, то результат будет такой же, но в меньшей степени. Обычно деформация сота получается при резкой остановке или старте ротора медогонки. Поэтому вертикальный метод подходит больше для узковысокой рамки.

Разберем преимущества и недостатки обоих видов расположения проволоки:

Горизонтальный Вертикальный
+ +
Стандартный размер всех планок и брусков, что позволяет приобрести их в любом специальном магазине Больший провис Меньший провис сотов и минимальная вероятность разрыва сотов при откачке Стандартные размеры брусков и планок не подойдут
Чистка проще за счёт отсутствия проволоки на верхнем бруске Иногда весь вес располагается на боковых планках, где находится крепление с верхним бруском Не только боковой брусок может удержать вес полной рамки, но и сама проволока. Небольшие неудобства при чистке на верхнем бруске
При сильной натяжке возможен изгиб боковых планок Под воздействием проволоки боковые рамки не ломаются и не изгибаются

Если пасека кочевая, то возможен обрыв сотов, особенно в том случае, когда соты свежеотстроенные или рамки полномедные. К тому же существует вероятность, что во время откачки меда соты могут сломаться.

Подставка под рамки с медом

Подставка непосредственно под рамки с медом используется во время распечатки или обсушивания пчелами. В процессе осмотра пчеловоду необходимо достать хотя бы одну рамку, чтобы в улье было удобно оперировать остальными. Чтобы не пришлось ставить рамку просто так на землю, можно собрать свою подставку либо купить специально изготовленную.

Подставка под рамки с медом

Изготовление подставки под рамки с медом начинается с замера самих рамок, поскольку подставка меньших размеров точно не пригодится. Первым делом необходимо сделать основу: можно взять готовый противень, подходящий по размерам, корытце, лоток, можно высечь из дерева, но это крайне трудоемко и не всем по силам. Далее понадобится две опоры, для первой рамки и разделители для последующих. Опоры изготавливают из толстой проволоки, досок

Вручную

Для того чтобы напроволочить рамку нам нужно взять моток с проволокой, а из инструментов нам понадобятся плоскогубцы. Для начала нам необходимо смастерить простой механизм для ее подачи. Нам нужно взять небольшую косточку и прикрепить к ней немного ткани, ткань нужно смочить маслом, чтобы не было трения между рамкой и проволокой. Так она будет подаваться из мотка в нашу тряпочку. Поочередно ми пропускает ее из одной дырки в другую, так она идет змейкой.

На концах желательно оставить ее немного где-то 5 сантиметров

Важно чтобы на одном конце ми загнули вниз а на втором конце вверх. С помощью плоскогубцев ми натягиваем нашу проволоку и загибаем

Рамка для улья Дадана-Блатта

Создание такой рамки тоже ничего сложного собой не представляет. Для работы потребуются заготовки из дерева, гвозди, проволока, шило, молоток и плоскогубцы. Наружные размеры изделия составят 300х435 мм. Итак, действуйте по инструкции:

  • выпиливаются планки по размерам, показанным на рисунке;
  • планки собираются, для фиксации используются мелкие гвозди;
  • на боковых рейках шилом проделываются отверстия с шагом 6 см;
  • сквозь верхние отверстия с каждой из сторон протягивается стальная проволока, далее «змейкой» продевается так, чтобы не было нахлеста;
  • у последнего отверстия делается петля и закручивается;
  • проволока натягивается плоскогубцами, но переусердствовать не нужно. После этого можно приступать к вощению рамки.

Дадана-Блатта

Эта конструкция считается самой популярной среди пчеловодов, но это и не удивительно, поскольку для пчелиной семьи она одна из самых удобных. К тому же ее элементарно сделать самому, подобрав правильного размера деревянные рейки. Ульевые пчелиные каркасы и ранее, и в наше время в основном принято было делать из дерева, как из самого безопасного и экологичного материала.

Размеры и особенности

Размеры конструкции Дадан-Блатта фиксированы многолетним опытом пчеловодства и разделяются на магазинные и гнездовые. Магазинные (или полурамки) используются в нижних ярусах улья, поэтому их размер меньше. Величина гнездовой формы составляет 435х300. Величина магазинной формы составляет 435х145.

Составляющие части каждой рамочной формы — это брусок верхний и нижний (по 1 шт.), а также две боковые планки. Длина верхнего бруска обязательно должна предусматривать с каждой стороны по 1 см для установки каркаса в улей (на этих «ушках» он и будет держаться).

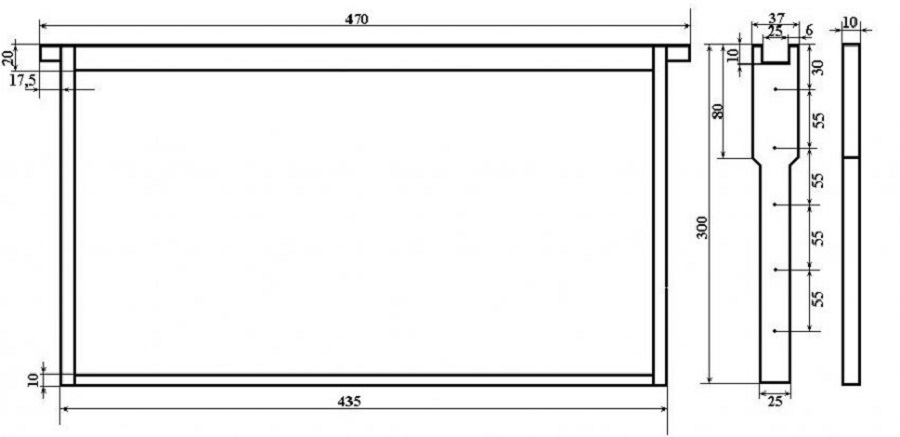

Схема и разметка будущей конструкции

Ширина боковых планок и верхнего бруска стандартно равна 25 мм, размеры верхнего бруска в высоту составляют 20 мм, размеры в ширину боковых планок — 10 мм. Нижний брусок по высоте должен иметь размер 10 мм, по ширине — от 10 до 25 мм. Далее мы расскажем, какие материалы потребуются для того, чтобы сделать самостоятельно эту конструкцию.

Инструменты и материалы

Материалы для рамочного каркаса: деревянные сухие рейки, зашкуренные и подготовленные к сколачиванию, а также моток тонкой проволоки (можно купить в магазине для пчеловодов или на строительном рынке). Инструменты для изготовления: шило, молоток, плоскогубцы или крепкие кусачки, гвозди сапожные (тонкие и небольшие). Заготовка делается на удобной поверхности — столе или станке, чтобы все элементы были на виду и под рукой. Также можно использовать зажимы для лески, чтобы фиксировать её с двух сторон при натягивании.

Пошаговая инструкция

Точные размеры вы можете увидеть на рисунке в начале статьи, там же для большей наглядности приведена и точная разметка каждой рамочной детали. Итак, какую последовательность действий необходимо будет выполнить, чтобы правильно провести изготовление рамочного каркаса для улья?

  1. При помощи сапожных гвоздей аккуратно сколачиваются между собой все деревянные детали. Так можно сделать каркас. Следующий шаг — отверстия.
  2. Отверстия для протаскивания проволоки делают в боковых гранях на равном расстоянии друг от друга. Всего отверстий должно быть четыре, самый верхний и самый нижний прокол должен быть двойным, чтобы можно было закрепить проволоку.
  3. Через самое верхнее или самое нижнее отверстие на боковой планке продевается проволока и протягивается до противоположной планки.
  4. Натянута проволока должна быть симметрично, «змейкой», чтобы образовалось ровное, симметричное натяжение.
  5. После того, как она будет продета в последнее отверстие, необходимо сделать петлю и закрутить спирально, как на рисунке ниже.
  6. Каркас нужно хорошо натянуть, но сделать это так, чтобы дерево не прогибалось. Всего у вас должно получиться четыре проволочных линии, равномерно натянутых, а значит ваша рамочная основа для труженниц будет готова к вощению.

Таким же образом выполняется подготовка магазинных пчелиных рамок, только там количество проволочных рядов равняется двум. Далее предлагаем вам посмотреть видео, в котором пчеловод-любитель расскажет о собственном процессе изготовления каркасов. Как видим, их вполне реально сделать быстро и просто, без особых финансовых трат.

Типичные ошибки

В процессе монтажа ограждения, начинающие строители могут совершать небольшие ошибки. Это может уменьшить срок эксплуатации забора и быстро испортить его внешний вид.

Рассмотрим ошибки, которые встречаются чаще всего:

  • Металлические опоры не очищаются от ржавчины. При использовании б/у опор, нужно тщательно зачистить от ржавчины и покрасить, можно нанести на поверхность защитный слой.
  • В процессе установки опор часто применяют метод вбивания опоры в грунт. Это может привести к деформации опоры. Поэтому лучше воспользоваться буром или устанавливать в заранее подготовленные ямы.
  • Чтобы избежать провисание сетки, нужно заранее установить карабины, что позволит сделать своевременную подтяжку. Чтобы ограждение защищало от воров, протяжку из проволоки лучше приварить к столбам, что усилит конструкцию.

Легкий монтаж, устойчивость к повреждениям и деформации, прочность, большой диапазон размеров, долговечность и доступность в цене — это те немногие качества, которыми наделена сетка-рабица.

Изобретение Карла Рабица в наши дни стало очень популярным и находит большое применения в народном хозяйстве и в быту.

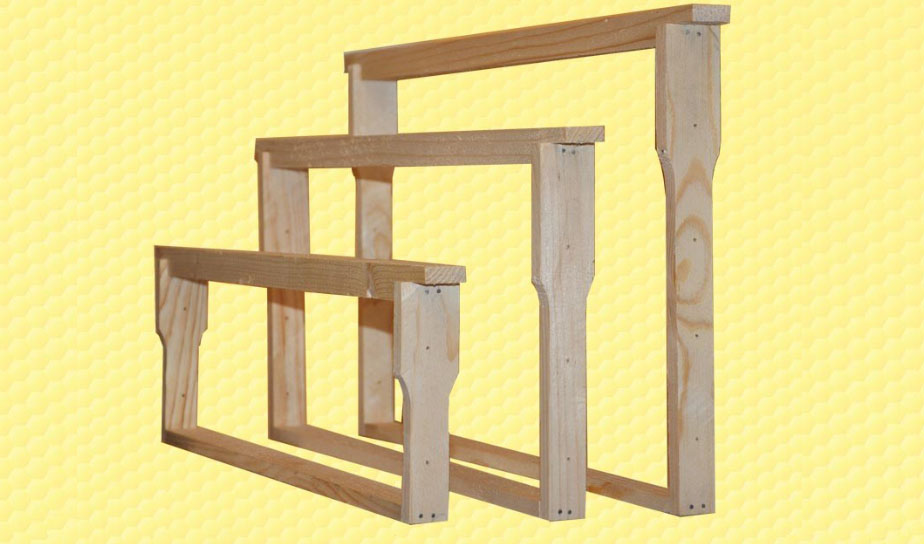

Размеры рамок

Одним из ключевых требований к улью являются именно размеры рамок. От них во многом будет зависеть продуктивность насекомых, что, в свою очередь, окажет влияние на будущее развитие пасеки.

Размеры рамок для ульев

Именно по этой причине следует не только правильно изготовить рамки, но и грамотно установить их.

  1. Расстояние между соседними рамками должно составлять порядка 4 см – так вы обеспечите стандартные улочки для передвижения насекомых.
  2. Ширина верхней планки должна составлять примерно 25 см.
  3. Нижние/верхние элементы должны располагаться на расстоянии где-то 1 см от стенок домика.
  4. От боковых реек до дна конструкции должно оставаться 5-7 мм.
  5. От нижних реек – около 2-3 см.

Изготовленные рамки следует надежно зафиксировать внутри домика

Пчелиные рамки измеряются по внешним размерам и имеют такие параметры:

  • еврорамки – 223х370 мм;
  • улей Цандера – 220х420 мм;
  • Лангстрона – 232х448 мм;
  • улей Дадана-Блатта – 300х435 мм;
  • Гольца – 250х330 мм;
  • Дадана – 285х448 мм.

Чертежи альпийского улья

Важно, чтобы условия улья не отличались от классических размеров. Для собственноручного изготовления можете воспользоваться распространенными чертежами – к примеру, украинского улья

Для собственноручного изготовления можете воспользоваться распространенными чертежами – к примеру, украинского улья.

Дадан, украинский, многокорпусный ульи

Заметим также, что все рамки состоят из 4 основных реек, ознакомимся с ними.

Любая рамка состоит из 4 основных реек

Боковые рейки (2 шт.)

Данные элементы могут быть:

  • прямоугольными;
  • трапециевидными (расширение в верхней части);
  • в виде вилки (в ее верхний паз вставляется верхняя рейка).

Так как большая часть нагрузки от сот припадает именно на боковые планки, их ширина в самой узкой части должна составлять не менее 2,5 см. Это регламентируется действующим ГОСТом.

В традиционных деревянных конструкциях используется стальная проволока

Крепление секций

Метод крепления рабицы на столбы зависит от выбранного материала. Для деревянных или бетонных опор применяют различное крепление.

Металлические трубы нужно оборудовать специальными скобами, крючками или пластинами, на которые можно легко прикрепить рабицу. Их можно приварить. Крепить к металлическим трубам можно с помощью небольших стальных пластин с отверстиями. В готовые отверстия на пластинах продеваются большие резьбовые штыри и закрепляются гайками через специальные отверстия в трубах.

К бетонным стойкам сетка прикрепляется толстой проволокой или хомутами. Проволоку нужно выбирать из нержавеющей стали. Бетонные столбы не имеют отверстий, крючков или пластин, поэтому сеть крепится на большие хомуты или крепко привязывается. Для этого берут прочную сталистую проволоку.

Сетка одевается на крючки, которые затем загибается молотком. К деревянным столбам рабица крепится скобами или гвоздями, можно прикрутить стальной проволокой. Закреплять лучше в нескольких местах.

Какое расположение проволоки лучше?

В процессе натягивания проволоки необходимо учитывать формат рамки: Дадан или узковысокая (украинская). Существует два способа натягивания проволоки: горизонтальный и вертикальный.

Горизонтальный – подходит для рамки Дадан. Если для подобной рамки использовать вертикальную натяжку, то на радиальных медогонках сот может оторваться от нижней планки и сплющившись сдвигаться вдоль верхней планки. Это вызовет деформацию верхней части сота. Если использовать хордиальную медогонку, то результат будет такой же, но в меньшей степени. Обычно деформация сота получается при резкой остановке или старте ротора медогонки. Поэтому вертикальный метод подходит больше для узковысокой рамки.

Разберем преимущества и недостатки обоих видов расположения проволоки:

Горизонтальный Вертикальный
+ +
Стандартный размер всех планок и брусков, что позволяет приобрести их в любом специальном магазине Больший провис Меньший провис сотов и минимальная вероятность разрыва сотов при откачке Стандартные размеры брусков и планок не подойдут
Чистка проще за счёт отсутствия проволоки на верхнем бруске Иногда весь вес располагается на боковых планках, где находится крепление с верхним бруском Не только боковой брусок может удержать вес полной рамки, но и сама проволока. Небольшие неудобства при чистке на верхнем бруске
При сильной натяжке возможен изгиб боковых планок Под воздействием проволоки боковые рамки не ломаются и не изгибаются

Если пасека кочевая, то возможен обрыв сотов, особенно в том случае, когда соты свежеотстроенные или рамки полномедные. К тому же существует вероятность, что во время откачки меда соты могут сломаться.

Сборка рамки для улья своими руками поэтапно

Изготовить рамы легче при покупке специальных наборов для сборки. Они содержат инструкцию и готовые детали. Однако некоторые пчеловоды желают создавать рамки для пчелиного улья своими руками.

Принцип построения конструкции

Сбор стандартной рамки для улья (детали) – 4 балки из древесины: верхняя, 2 по бокам и нижняя. Длина одинаковая, за исключением верхней планки. Она несколько длиннее, её концы выступают за пределы общего размера конструкции. Это сделано для быстрой установки.

При выборе деревянных материалов по планкам необходимо пройтись наждачной бумагой для придания гладкости поверхности. Если применяются породы хвойных деревьев (сосна, кедр), то дополнительно производится покрытие воском или олифой.

Планки соединяются между собой саморезами из стали после промазывания стыков клеем. Использование гвоздей не рекомендуется, так как они не позволяют прочно схватиться конструкции.

Для стабильности рамок выполняется натягивание струн: при поперечном расположении – 6 штук, при продольном – 4 штуки. Полурамки снабжаются двумя струнами. Если древесина прочная, то натяжки не делают.

Закрепление проволоки проводится в специальных продольных пазах. Отверстия делаются дрелью, шуруповёртом или прожигаются раскалённым металлом. В отверстия для проволоки на боковых планках вставляются втулки, чтобы металлическая струна не врезалась в древесину.

Какое расположение проволоки лучше

Натяжка в 6 струн при поперечной обмотке позволяет снизить давление на планки, что поможет избежать изгиба. При меньшем количестве струн давление увеличивается, что часто приводит к изгибанию.

Однако большое количество натяжек усложняет конструкцию, приводит к затрате большего количества времени и сил, затрудняет припаивание вощины на проволоку.

Варианты расположение проволоки в рамке

Забивка в верхний брусок фиксирующих гвоздей создаст возможность перетягивания струн при их ослаблении. Это означает, что концы проволоки не связываются с натянутыми струнами.

Выбор проволоки для рамок

Оптимальный материал для проволоки – сталь: обычная чёрная или нержавеющая. Второй вариант предпочтительнее, так как она более долговечная. Однако цена нержавеющей проволоки намного выше. Обычная чёрная сталь несколько мягче, не терпит воздействия агрессивных веществ.

Материалы – нихром и вольфрам – подходят лучше всего для натяжных струн. Они не подвергаются коррозии, хорошо гнутся, быстро поддаются нагреву. Единственный недостаток – высокая цена.

Не рекомендуется использовать струны из цветного металла, толстой лески. Эти материалы мягкие, тянущиеся. Поэтому постепенно приходят в негодность. Существенный минус – вероятность разрыва при снятии сот ножом.

Инструкция по натягиванию проволоки

Натягивание проволоки проводится для установки промежуточного листа вощины. Необходимый инвентарь: проволока на катушке, дрель или шуруповёрт, сверлильный кондуктор, молоток, клещи, гвозди, плоскогубцы.

Поэтапная инструкция – как натянуть проволоку:

  1. Сделать дырки в брусках, находящихся друг напротив друга, с учётом предполагаемого расположения струн. Использовать кондуктор.
  2. Забить гвоздь для натяжки.
  3. Пропустить проволоку сквозь дырки змейкой.
  4. Перемотать оставшийся край вокруг первой шляпки гвоздя.
  5. Подтянуть проволоку, обмотать о шляпку второго гвоздя.

После проведения натягивания необходимо провести пальцами по струнам. Если нет мелодичного звука, то требуется перетяжка.

Изготовление рамок для ульев легко выполняется своими руками. Главное – правильно определить размер, выбрать материалы, внимательно изучить инструкцию.

Инструкция по натягиванию проволоки

Вручную натяжение струн на рамку имеет следующий порядок действий:

  1. В зависимости от выбранного расположения струн при помощи разметки или кондуктора необходимо просверлить отверстия в противоположных планках.
  2. Натяжной гвоздь вбить в рамку.
  3. Сквозь просверленные отверстия последовательно протянуть проволоку.
  4. Один конец проволоки обмотать вокруг соответствующего гвоздя;
  5. При помощи плоскогубцев подтянуть проволоку и закрепить ее на втором гвозде.

При наличии самодельного станка приведенного в качестве примера данный процесс натяжения выглядит следующим образом:

  1. Рамку располагают на конструкции станка и слегка повернув винт сжимают.
  2. Вручную натягивают проволоку
  3. Дополнительное натяжение обретается после освобождения изделия от винта.

Положительным результатом станет появление музыкального тона при касании. Если такого результата не получилось добиться, то необходимо перенатянуть.

Правильно выбираем материал

Качество и прочность изготовленных соторамок напрямую зависят от материалов, которые используются для планок и брусков, проволоки для вощины и крепежа.

Планки и бруски

В последние годы популярными стали соторамки из пластика. Их приверженцы указывают на большую долговечность, устойчивость к грызунам и моли, возможность сэкономить на вощине. Противники ссылаются на присутствие химии в пластмассе, неохотную обработку вощины пчелами. Любителям пожевать сотовый мед также не по вкусу пластиковые рамки. Собственноручно такие изделия также не соорудить, а в случае поломки (пластик ведь довольно хрупкий) – не отремонтировать.


Пластиковая соторамка отличается более прочной конструкцией, не требует сборки. Перед тем, как ставить ее в улей, необходимо нанести тонкий слой воска на пластиковую вощину

Большинство пчеловодов придерживается традиционного мнения, считая лучшим материалом для изготовления соторамок древесину. Дерево легкодоступно, не содержит вредных примесей, в случае поломки его несложно отремонтировать или заменить. Для планок и брусков наиболее подходящие виды древесины – сосна (высушенная) и кедр. При их отсутствии – тополь, верба, липа и другие мягкие породы (меньше поддаются раскалыванию). В качестве заготовки лучше всего использовать прямослойный массив без сучков, которые могут создать много проблем – утяжелять рамки, выделять смолу, раскалываться при сборке, привести к поломке полной соторамки под весом меда и т. д.

К недостаткам деревянных рамок относятся: рассыхание при высоких температурах, намокание и гниение в условиях повышенной влажности, кроме того их часто портят насекомые и грызуны.

Проволока и втулки

Натяжка проволоки во многом зависит от свойств металла, из которого она изготовлена. Имеющийся выбор широк, но следует помнить, что применение медной, алюминиевой и других проволок из цветных мягких металлов недопустимо – через некоторое время струны из-за растяжки начинают провисать. Для ульев используют специальную пчеловодческую проволоку из низкоуглеродистой стали диаметром от 0,3 до 0,5 мм. В продаже можно встретить и более дешевую черную проволоку. Ее основной минус – в подверженности коррозии. Большое распространение получила проволока из оцинкованной стали (не путается, не ломается, хорошо сгибается).


Проволока, смотанная в бухты или на катушки, продается на вес (0,25 кг, 0,5 кг, 1 кг и др.)

Лучшим, но более затратным вариантом будет использование нержавейки (например, IM-2 или SM-1). Еще дороже стоят электропроводные виды проволоки из вольфрама, нихрома (X20H80).

Для натяжки сразу следует приобрести дополнительные крепежные материалы – втулки или скобы.


Втулки должны быть из латуни или другого металла, не подверженного коррозии

В процессе эксплуатации или при натяжке проволока врезается в мягкую древесину, что приводит к постепенному износу рамки, провисанию струны.

Предотвратить это можно двумя способами:

  • вставить в отверстия латунные втулки с гладкой шляпкой (например, диаметром 2,5-2,7 мм), через которые затем пропустить проволоку;
  • при помощи строительного степлера рядом с отверстием посадить скобу, на которую будет опираться струна. Минус – постепенная коррозия скобы от влаги.

Чтобы ориентировочно подсчитать количество необходимой проволоки, нужно умножить длину 0,5 м на число «волн» на соторамке (магазинная – две, Рута – три-четыре, Дадан – от четырех до шести).

Материал для скрепления соторамок

Для скрепления понадобятся:

  • сапожные гвозди (3,5-4х1,6 мм) или небольшие саморезы;
  • клей ПВА или другой, подходящий для древесины (на этикетке должна быть маркировка D-3/D-4).

Постановка в улей рамок для отстройки сотов

Рамки с вощиной ставят в

улей, как отмечалось выше, при расширении гнезд, постановке корпусов и
магазинов, а также при образовании новых семей, причем делают это только
при появлении в природе хотя бы небольшого взятка. При расширении гнезд
рамку с вощиной ставят в улей рядом с последней рамкой с расплодом. По
мере отстройки сотов семьям подставляют новые рамки с вощиной.

При посадке роя в обычный улей (с рамкой 435х300 мм), когда семье дают
одновременно несколько рамок с вощиной, их нельзя ставить подряд, так
как листы вощины под тяжестью пчел нередко обрываются. В таком случае
вощину следует чередовать с сотами. В многокорпусных ульях гнезда
расширяют постановкой целых корпусов, в которые при небольшом взятке
помещают (между рамками суши) несколько рамок с вощиной. С наступлением
же хорошего взятка можно давать корпуса, имеющие большинство рамок с
вощиной. В уменьшенных рамках таких ульев обрывов листов вощины, как
правило, не бывает.

Если пчел содержат в ульях с полурамочными магазинами, то, прежде чем
установить на улей магазинную надставку, из гнезда надо удалить соты,
свободные от расплода, а вместо них поставить рамки с вощиной. Во время
хорошего взятка пчелы усиленно выделяют воск, поэтому отстройка сотов
должна продолжаться в течение всего периода, пока на ульях стоят
магазины. В последних постоянно держат 2—3 полурамки с вощиной, которые
по мере отстройки удаляют, а взамен ставят новые.

Выбор конструкции

Вначале пчеловод определяет размеры будущего улья, затем подбирает чертежи для конкретного вида улья

Важно придерживаться основного правила: размеры должны быть точными. Что касается высоты рамок, то она напрямую зависит от того, какая глубина в ящике улья

Огромной популярностью пользуется двенадцатирамочный улей.

В процессе конструирования соблюдайте установленные стандарты. Эта унификация появилась после того, как был изобретен улей. Большая часть пчеловодов отдает предпочтение заготовкам, которые сделаны собственноручно, так как при этом есть возможность подобрать все, что требуется.

В современном пчеловодстве популярны такие конструкции:

  • заготовка Рута – имеет размеры 435 миллиметров на 230;
  • украинская заготовка – 300 миллиметров на 435;
  • Дадана-Блатта – 435 миллиметров на 300;
  • магазинная заготовка – 435 на 145 миллиметров.

Используя необходимые чертежи для перечисленных конструкций, подготовьте перечисленные заготовки

Важно помнить, что каждая рамка различается не только размерами, но и материалом

Выбор устройства

Размеры рамок для пчелиных ульев отличаются в зависимости от конструкции используемых домиков.

Изначально на рынке были распространены системы американца Лоренцо Лангстрота, который сумел выйти к покупателям со своим предложением, опередив Петра Прокоповича из Украины. Вторая популярная конструкция была предложена Шарлем Даданом.

Какую из предложенных конструкций считать стандартом вопрос спорный. Но разработчики ульев стремились к унификации размеров для облегчения труда пчеловодов. За основу соторамок берется ширина в 435 миллиметров, так как внутренняя ширина используемых корпусов равна 450 мм.

Соответственно, размеры стандартной рамки для улья при небольшом изменении ее высоты подходят по габаритам многокорпусным и двухкорпусным конструкциям:

  • 435 на 300 — размеры рамок для ульев Дадан, укомплектованных двумя корпусами;
  • 435 на 230 – стандартные габариты многокорпусных систем от Лангстрота-Рута.

Но здесь следует учитывать, что Даданы могут комплектоваться одной или двумя магазинными надставками, имеющими уменьшенный размер по высоте. Поэтому размер рамок для ульев Дадан – это:

  • 435 на 300 в гнездах;
  • 435 на 145 – полурамки в надставках, используемых для накопления меда в периоды взятка.

По обеим сторонам верхнего бруска согласно ТУ 10 РСФСР 337-88 делаются 10-миллиметровые плечики для подвешивания соторамок на фальцах внутри домика. При этом ширина всех деталей равна 25 мм.

После того как пчеловод уже определился, какие размеры будет иметь улей, он подбирает рамки. Главное правило при выполнении своими руками – четкое соблюдение размеров. Высота рамок зависит от глубины ящиков улья.

Размеры устройства для пчел влияют на продуктивность пасеки, удобство обслуживания улья.

При изготовлении конструкции необходимо придерживаться определенных стандартов. Такая идея унификации появилась вследствие изобретения ульев. Многие пчеловоды предпочитают сделать заготовки своими руками, так они могут подбирать то, что им нужно. Современное пчеловодство активно использует следующие устройства:

  1. Заготовка Дадана-Блатта — 435 на 300 мм.
  2. Популярна Лангстрота-Рута — 435 на 230 мм.
  3. Магазинная– 435 на 145 мм.
  4. Украинская — 300 на 435 мм.

Все эти устройства можно сделать своими руками, используя представленные чертежи.

Чертеж 1. Заготовка Дадана-Блатта

Чертеж 2. Заготовка Рута

Чертеж 3. Украинская заготовка

Чертеж 4. Магазинная

Все типы рамок для пчел имеют не только разные размеры. Они отличаются материалом и креплением.

Важно! Параметры рамок устанавливались, в соответствии с биологическими особенностями пчел, к примеру ширина боковых и верхней реек в 2,5 см не случайна, именно на такую ширину выстраивают соты пчелы в естественной среде.

А. Г. Маннапов, доктор биологических наук, изучавший пчел и их среду обитания, опроверг «идеальность» принятых рамочных стандартов. По его мнению, они имеют кучу недостатков. Ученые создали инновационную рамку в помощь пчеловодству (повышение производительности) с шириной боковых планок 3,4 см, которая позволит улучшить вентиляцию в улье и температурные показатели.

Верхняя рейка

Ее длина должна быть 47 см, большие параметры не дадут возможности встать в пазы конструкции. Толщина может варьироваться от 0,1 до 2,5 см, в зависимости от типа улья и личностных предпочтений пасечника. Эталонной считается толщина в 1,8 см, но многие пчеловоды не соглашаются с этим.

Пчеловоды уверены, что чем тоньше ширина реек, тем больше пчелам остается пространства для постройки сот. Значительно уменьшив этот показатель на всех рамках, можно получить до 1,5 кг дополнительного меда.

Боковые рейки

Высота определяется вертикальной длиной от нижней до верхней рейки, у каждого улья она своя. Толщина – 1 см, меньший показатель приведет к деформации рейки во время натяжения проволоки. Ширина общепринятая – 2,5 см.

Примечание. Немногие пчеловоды склоняются к использованию рамки смешанного типа, с боковой планкой и разделителем Гофмана, ширина которых – 3,75 см.

Нижняя рейка

Она не имеет строгих пропорций, изготавливается из личных пожеланий пчеловода, существуют лишь некоторые рекомендации по поводу габаритов:

  1. ширина для медовой рамы – 1,5 см;
  2. ширина рамки для расплода – 1,5-2,5 см, толщина – 0,8-1 см.

Кроме того, учитываются следующие показатели:

  1. 37-38 мм – должно быть между осями граничащих рамок;
  2. 20-30 мм – составляет расстояние рамок от нижнего ряда до дна корпуса улья;
  3. 5-7 мм – расстояние от стенок до боковых реек.
