Деревянная приставная лестница своими руками пошаговая инструкция -

Содержание

Виды приставных лестниц

В продаже на современном рынке сейчас можно найти большое разнообразие самых различных моделей приставных конструкций. Внимательно изучив характеристики каждой из них, вы сможете подобрать модель, которая подойдет именно вам.

В целом все приставные лестницы делятся на три типа:

Простые. Эти модели имеют фиксированные габариты и не разбираются. Они характеризуются наибольшей надежностью и прочностью, так как представляют собой монолитную конструкцию. Недостатком их является сложность транспортировки и хранения.

Складные. Это модели на шарнирных механизмах, в случае необходимости позволяющих раздвинуть лестницу, увеличив ее размер в два раза. Некоторые из таких моделей можно эксплуатировать в том числе и как стремянки.

Выдвигающиеся. Эти приставные лестницы раздвигаются благодаря роликовой системе. В них вы можете легко регулировать высоту. Они компактные и удобные в плане транспортировки и хранения. Однако чтобы такая лестница прослужила вам долго, необходимо регулярно проводить смазку роликов и фиксирующих элементов.

Металлические приставные лестницы

Металл — очень прочный и функциональный материал. Грузоподъемность его составляет до 200 кг. Большой популярностью пользуются стальные и алюминиевые приставные лестницы. Последние обладают рядом преимуществ:

Имеют длительный срок службы.
Не ржавеют, в связи с чем не требуют проведения антикоррозийной обработки
Имеют небольшой вес.

Изготовление металлической приставной лестницы вы можете осуществить самостоятельно.

Чтобы соорудить приставную лестницу из профильной трубы своими руками, вам потребуется:

2 профильных трубы с сечением 4 Х 4см и длиной по 2,5м каждая.
10 отрезков такой же трубы по 30-35см.
Четыре металлических квадратика 4 Х 4см.
Двадцать стальных уголков.
Грунт по металлу, краска.

Этапы изготовления:

Разложите на столе профильные трубы параллельно друг другу. Расстояние между ними должно быть равно ширине лестницы — 0,3 м.
Разметьте места, куда вы будете приваривать ступени. Оптимальным расстоянием между ступеньками считается 25 см.
В отмеченных местах приварите металлические углы. Они необходимы для дополнительной фиксации перекладин.
Далее нужно приварить два металлических отреза длиной 0,3 м на длинные трубы вверху и внизу. В итоге вы получите металлический прямоугольник.
Затем последовательно приварите ступени к уголкам, выполняя двойной сварочный шов.
Торцы вертикальных труб закройте металлическими пластинками. Это нужно, чтобы внутрь не попадали пыль, вода и т. д.
Отшлифуйте швы после сварки.
Нанесите грунт, после того как он высохнет, покройте краской.

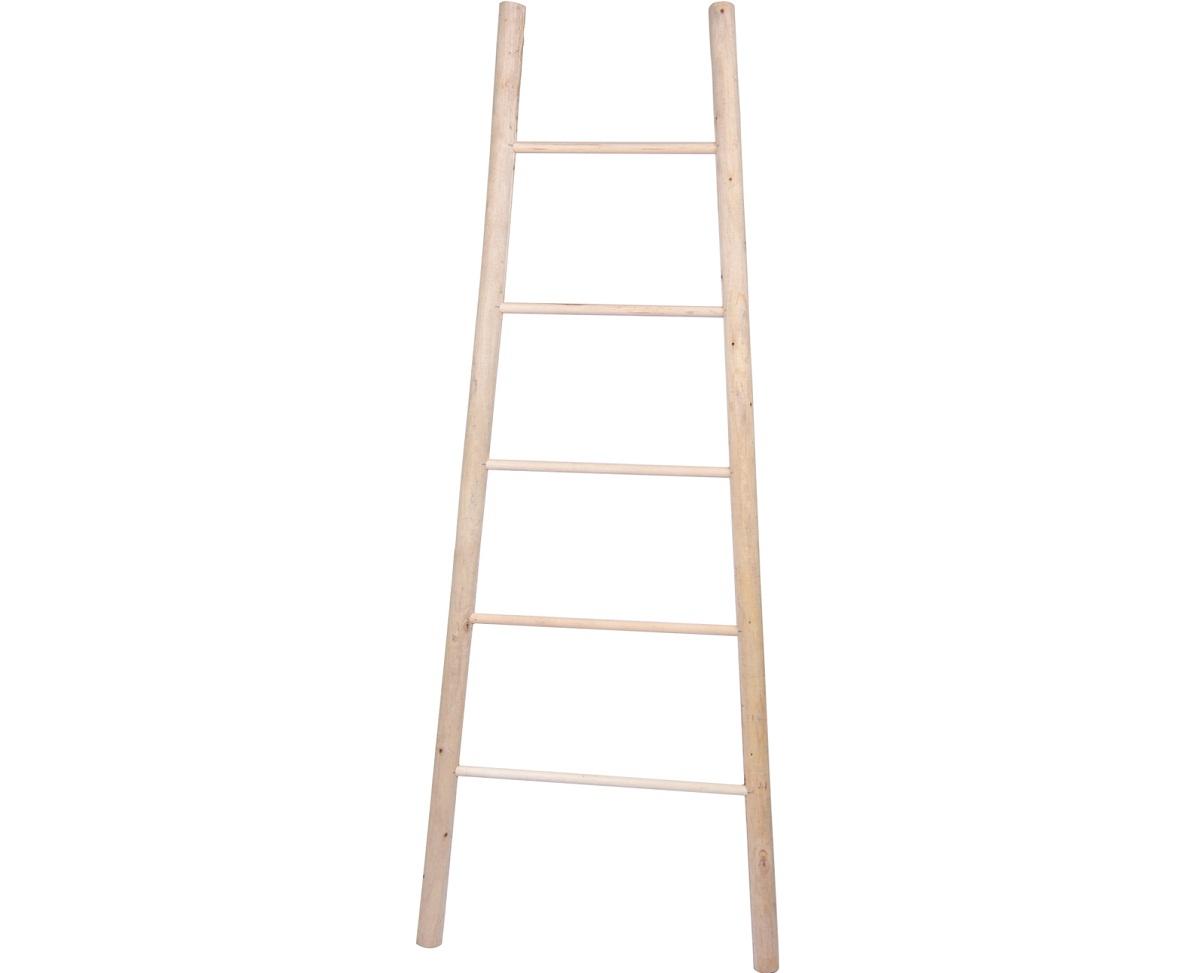

Деревянные приставные лестницы

Такие приставные лестницы обычно имеют невысокую стоимость, прочны и просты в плане монтажа. Чаще всего для их строительства используется древесина ели или сосны. К недостаткам их можно отнести высокую чувствительность к воздействиям окружающей среды. Такие лестницы со временем могут рассыхаться, в связи с чем необходимо регулярно обрабатывать их, используя антисептики.

Изготовить деревянную приставную лестницу можно своими руками.

Для этого вам потребуется:

2 бруса сечением 50 Х 40 мм. Они пойдут на опоры.
Деревянные бруски 40 Х 35 мм. Из них вы будете делать ступени.

Порядок работ:

Подготовьте эскиз и нарежьте материалы в соответствии со схемой. Для удобной приставной лестницы оптимальными считаются параметры: 60 см — ширина ступени и 30 см — расстояние между поперечными перекладинами.
Тщательно зачистите и обработайте рубанком заготовки для конструкции.
Крепление перекладин к опорам лучше всего осуществлять методом врезки. Для этого стамеской на них вырезаются пазы, в которые затем будут крепиться ступени. Пазы обрабатываются с помощью напильника.
Налейте в пазы столярный клей, им же обработайте боковые поверхности ступенек. Вставьте перекладины в пазы.
После высыхания клея скрепите конструкцию саморезами.
Чтобы убрать щели в местах соединений, используйте «жидкое дерево». Для его изготовления нужно смешать клей ПВА и деревянные опилки. Эта густая масса хорошо заполнит все отверстия и поможет сделать лестницу более аккуратной.
Наибольшей устойчивости конструкции можно добиться, если сделать лестницу слегка зауженной кверху.
Покройте приставную лестницу морилкой. Также для обработки можете использовать бесцветный лак.
Если собираетесь эксплуатировать приставную лестницу, сделанную своими руками, на улице, закройте ее ножки специальными резиновыми накладками. Это убережет дерево от гниения и придаст конструкции большую устойчивость.

Изготавливаем лестницу

Почти весь необходимый материал

После того, как мы определились с требованиями к безопасной лестнице, определили ее размеры и даже рассчитали, можно приступать к изготовлению. Нам понадобится минимальный набор материалов, цена на них тоже небольшая.

Брус для ступеней и струн.
Проволока для стяжек или еще лучше длинные шпильки с уже готовой резьбой.
Гайки и шайбы.
Резиновые башмаки, куски резины или готовые детали для оковки нижней части с шипами. Если сверху нужны крючья, то соответственно и они.
Шурупы.
Клей для сборки.
Олифа и краска.

Набором инструмента тоже можно обойтись минимальным, особенно если брус у нас уже нужного сечения, но удобнее, если рядом будет циркулярная пила и строгальный станок. Нам нужны:

Это все не надо, нам хватит простейшего набора столярного инструмента

Приспособления для разметки — карандаш, линейка, рулетка, угольник.
Ножовки для дерева и металла.
Рубанок.
Киянка или резиновый молоток.
Стамески и долота, а лучше фрезерный станок для дерева.
Дрель.
Гаечные ключи.
Плашки с воротком.
Наждачная бумага.
Кисти для нанесения клея, олифы и краски.

Опишем изготовление деревянной приставной лестницы своими руками по операциям:

Обрабатываем заготовки под нужное сечение.
С помощью рубанка или станка делаем их поверхность гладкой.
Размечаем необходимую длину брусков, при этом, если наша лестница будет немного сужаться к вверху, учитываем, что ступени будут разной длины.

Разметка

Нарезаем материал по размерам.
Размечаем отверстия (если собираем в шип) или ниши (при сборке с зарезкой) под ступени в тетивах. При этом, если собираемся устанавливать ступени в шип то возможны два варианта — врезать в тетиву их на всю площадь сечения (проще и быстрее) или делать шип несколько меньшего размера (более трудоемко).
Если планируем врезать ступени в шип не всей площадью сечения, то готовим шипы на них. Это самый трудоемкий и занимающий много времени процесс. Необходимо строго в соответствии с формой отверстий на тетивах убрать материал с брусков ступеней, процесс усложняется, если лестница имеет переменную ширину (сужается кверху). Проще всего выполнить работу, используя в качестве шаблонов уже готовые отверстия на тетивах. К данной операции отнеситесь особо ответственно, шип должен входить в отверстие без люфтов.
Стыкуем ступени с тетивами. Если делаем с врезкой в паз, то устанавливаем их в пазы и крепим шурупами или гвоздями. Для надежности на каждый стык используем два крепежных элемента. Дополнительно можно промазать стык клеем. Если собираем в шип, то сразу устанавливаем ступени в одну тетиву (на клей, дополнительно тоже можно применить гвоздь или шуруп, главное чтобы он не расколол материал). Подкладывать клинки, ткань или другой материал для плотной посадки нельзя. Если шип входит с зазором, то переделываем его. Когда ступени вклеены в одну тетиву, точно также стыкуем их со второй.
После стыковки ступеней с тетивами сверлим отверстия для стяжек, причем их диаметр должен совпадать с диаметром проволоки или шпилек. Высверлив их, сверлом диаметром равным размеру шайбы, на внешних сторонах тетив выбираем отверстие для того чтобы утопить шайбу с гайкой. Его глубина равна сумме толщины последних.
Отрезаем шпильки или проволоку по размеру для стяжек. На проволоке с помощью плашки нарезаем резьбу с обоих концов, превращая ее в шпильку.
Для предотвращения коррозии окрашиваем или покрываем лаком шпильки. Сделать это заранее нужно, потому что эта их часть будет скрыта в массиве дерева. При этом не трогаем резьбу.
Устанавливаем стяжки на место. Под каждую гайку ставим шайбу. Затягиваем, контролируя усилие, чтобы не продавить дерево и не создать лишнее давление на ступени (основная задача стяжек предотвратить самопроизвольное раздвигание тетив).
С помощью ножовки по металлу удаляем выступающие части шпилек. Эту же операцию проводим и с торцами ступеней. Дополнительно (не металл конечно) стыки можно обработать рубанком.
Устанавливаем резиновые башмаки или накладки, шипы и если нужно крючья. Крепим их на шурупы.
Окончательно доводим поверхности рубанком и наждачной бумагой (если есть возможность шлифмашинкой), можно использовать циклю.
Покрываем поверхности лаком или краской, дерево можно просто проолифить.

Наша лестница готова, но для того чтобы быть уверенным в ее надежности нужно ее испытать.

Видео в этой статье:

Требования к приставной лестнице

Это нехитрое устройство состоит из несложных деталей. У каждой из них есть свое название. Составных частей всего 2:

Перекладина. На нее мы опираемся ногами при поднятии наверх или спуске вниз. Она называется ступенью.
Длинные брусья. На них крепятся ступени. На профессиональном сленге они называются «тетивы».

Важно помнить, что взбираться по такой лестнице нужно, держась за тетивы, а не за ступени. У человека, который взбирается по лестнице и держится за тетивы, больше шансов не сорваться вниз при экстренной ситуации, например – внезапная поломка одной из ступеней

К лестнице выдвигаются целый ряд требований: по материалам, конструкции и безопасности. Рассмотрим более подробно каждое из них.

Материалы

Материалы должны быть хорошего качества, без видимых дефектов. Лучше приобретать их в специализированных магазинах с хорошими отзывами. При этом нужно учитывать требования, которые выдвигаются к материалам:

Прочность. Тетивы и ступени лестницы должны быть «выносливыми». Они спокойно выдерживают вес до 120 кг.
Древесина. Части лестниц делаются из сосны. В качестве исключения можно смастерить ступени из твёрдых пород – ясень, дуб, бук, береза.
Наклон волокон. Нельзя выбирать для работ древесину с наклоном волокон менее 7%.
Структура древесины. При покупке материала необходимо проверить, нет ли в древесине дефектов. Завитки, трещины, сучки, смоляные карманы – все эти изъяны ухудшают характеристики прочности готового изделия. Проверьте тетивы: в них не должно быть трубок сердцевины.
Внешняя обработка. Поверхность древесины должна быть гладкой, отциклеванной, без сколов и неровностей.

Необходимо помнить, что элементы лестницы должны быть изготовлены из цельных частей дерева. Возможен вариант клееного бруса – планок, склеенных по всей длине

Но при выборе следует обращать внимание на качество такого материала. Он не должен расслаиваться и вздуваться на стыках

Конструкция

Качественная приставная лестница на 100% соответствует параметрам безопасности. Лучше заранее начертить макет будущего изделия на листе бумаги, рассчитав высоту лестницы, ширину и высоту ступенек. Требования к конструкции следующие:

Высота. Максимально возможная высота приставной лестницы – 5 метров.
Расстояние между ступенями. Оптимальное расстояние между перекладинами – 30-35 см. Первая ступень должна находится на расстоянии 40 см от пола.
Сечение ступеней. Минимально допустимое сечение ступеней – 2х4 см.
Пазы. Для крепления перекладин на тетивах делаются пазы. Их размеры зависят от ширины ступеней. Через каждые 2 метра ступени должны быть дополнительно укреплены стяжными болтами, диаметром не меньше 8 мм.

Безопасность

Работа на лестнице всегда связан с риском получения травм. Чтобы избежать их, необходимо соблюдать меры безопасности:

Все элементы углубляются заподлицо. В конструкции не должно быть никаких выступающих частей.
Если планируется применять лестницу для работ на гладких поверхностях, то нижние части должны быть «одеты» в резиновые «башмаки» для исключения скольжения.
В случае использования для садовых работ тетивы снизу должны быть снабжены оковкой с металлическими шипами. Она предотвратит неустойчивое положение лестницы на грунте.
Когда планируется установка лестницы под углом более 75° или есть необходимость зацепить ее за трубы вверху, она оборудуется съемными крюками сверху. Они предотвратят скольжение или опрокидывание конструкции.

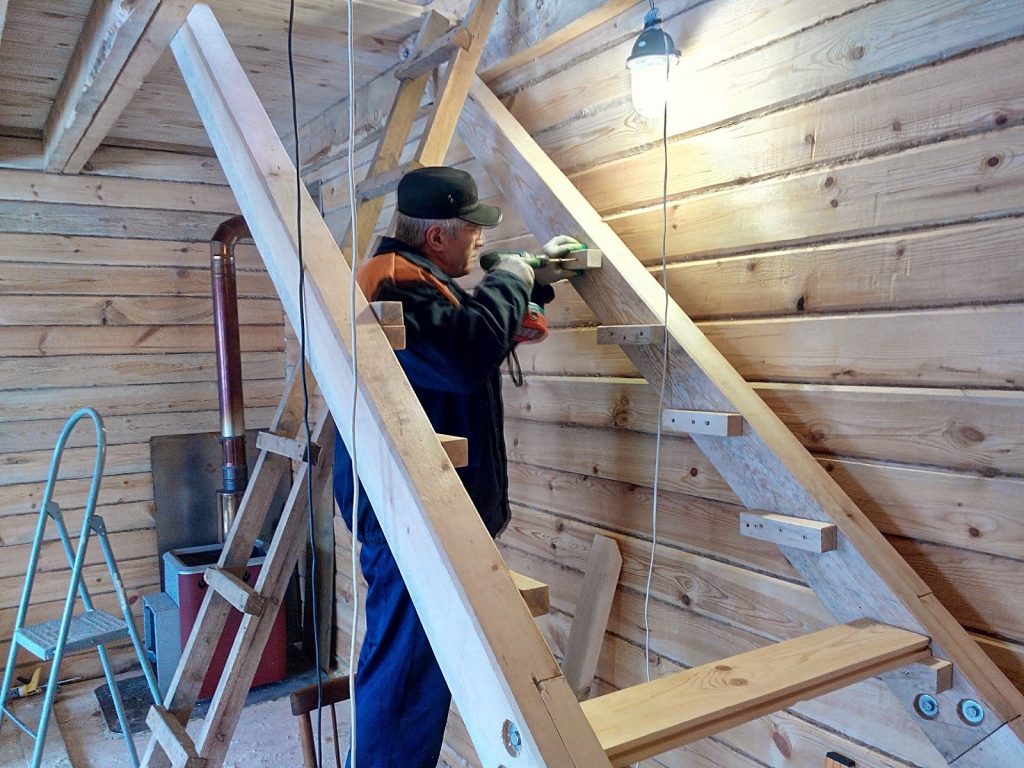

Как правильно собрать лестницу

В домах с высокими потолками, со сложной геометрией спуска лестницы должны строить специалисты. Для помещений со стандартной планировкой рекомендуем подобрать готовые деревянные элементы и самостоятельно смастерить из них небольшую лестницу на второй этаж.

Проще всего сколотить марш на опоре, без крепления к стенам. Верхняя часть конструкции монтируется к перекрытию, поэтому балка должна быть прочной и надежной.

Рассчитаем количество ступеней — высоту от пола до пола делим на удобный шаг. Допустим, высота — 2 м, удобная высота подступенка — 20 см. 2 м/0,2 м = 10 ступеней.
Вычислим длину марша. Лестница должна вписаться в существующий проем. Размер проема 2*2 метра, размер промежуточной площадки — метр на метр минус свес 5 см = 95 см. Длина марша — 2 м – 0,95 м = 1,05 м.
Количество ступеней в одном пролете — длину 1050 см делим на глубину проступи 25 см = 4, то есть, в длину проема, кроме площадки, помещается 4 ступени.
Получился марш с площадкой на высоте 1 м от пола. В оставшемся пролете равномерно, по всей длине 1,05 м размещаем еще 4 ступени.
Сколачиваем основу под площадку. Прежде, чем окончательно скрепить элементы, проверяйте диагональ, точность углов — от этого зависит надежность конструкции.
Крепим площадку.
К опорным балкам винтами прикрепляем тетиву.
Ставим верхний и нижний опорный столб для ограждений.
Делаем разметку на тетиве для установки ступеней с шагом 20 см и крепим их с помощью металлического уголка.
На столбы опор устанавливаем поручень так, чтобы он шел параллельно ступеням. Расстояние от его верхней части до проступи должно быть одинаковым по всей длине марша.
Размечаем расположение балясин, ровняем их и сколачиваем с тетивой.

На удобство и надежность лестницы ключевое влияние оказывает качество сборки. Например, если неправильно соединить проступь с подступенком, система будет скрипеть и расшатываться. Чтобы избежать такой проблемы, специалисты рекомендуют оставлять зазор 2-3 мм между верхней частью подступенка.

В качестве крепежа используйте шурупы или винты. Гвозди со временем разбивают места крепления и плохо держат детали.

Если хотите сделать лестницу из досок, учитывайте, что они будут выгибаться в ту сторону, где рисунок колец гуще (внутренняя пласть). Поэтому укладывайте пиломатериал внутренней пластью в сторону, противоположную направлению нагрузки. На тетивах и проступях — внутренней пластью наружу. Чтобы избежать деформации лучше для ступеней использовать клееные щиты.

Выбирайте сухое дерево без трещин, выпавших сучков. Доску с сучками диаметром не более 1 см нельзя пускать на подступенки и проступи.

Для придания конструкции большей прочности места соединения ступеней с тетивами посадите на клей, дополнительно стяните винтами. Внизу и вверху марш нужно закрепить в межэтажных перекрытиях.

Если лестница стоит возле стены, лучше закрепить несущие балки в ее основание. В стене делают отверстие, забивают его деревянной пробкой или костылем, а в них вкручивают шурупы.

Не забывайте обрабатывать дерево внутри и снаружи защитными составами от загнивания, жучков-древоточцев.

Требования ГОСТа к деревянным приставным лестницам

Зачастую для приставной лестницы люди считают достаточным сцепление пары брусьев более короткими, что необратимо ведёт к травмам и неприятностям. Свойства по эксплуатации могут проявляться в очень разных моментах, в связи с чем советуется, не подвергая риску, себя и близких, придерживаться общепринятых руководств и правил. Все самые важные аспекты изготовления и пользования приставными деревянными лестницами записаны в нескольких нормативных бумагах, с которыми можно ознакомиться и принять в сведение ниже.

ГОСТ 24258 – 88: Технические условия на средства подмащивания и временные конструкции.
ПОТ РМ-012-2000: Правила по охране труда при высотных работах (межотраслевой документ).
СНиП 12 – 03 – 2001: Охрана труда в строительстве. Общие положения (часть 1).
ГОСТ 26887-86: Лестницы и площадки, используемые для монтажных и строительных работ.

Чтобы деревянные лестницы были безопасны и долговечны, они должны быть изготовлены по ГОСТу

Верх конструкции также нужно оснастить бездвижными или съёмными крючками, для большей фиксации. Расстояние от бруса до бруса должно варьироваться от 290 до 350 мм. Сечения каждого из брусьев не меньше 40х20. Диаметр скрепляющих болтов для длинных брусьев должен превышать 2 мм.

Данные болты необходимо устанавливать под первой и последней ступенью, и по длине всей конструкции на расстоянии, не превышающем двух метров.

Кроме того, стоит знать, что имеющиеся трещины и другого рода повреждения допускаются, однако наибольший размер порока не должен превышать 15 см, а глубина 5 мм. Имеющиеся трещины, отрицательным образом сказывающиеся на пользуемые характеристики лестницы, строгим образом воспрещаются. При использовании изделия на производстве, на неё требуется нанести номер инвентаря и участковый номер места, на котором лестница закреплена.

Рекомендуется проводить проверку за контролем целостности изделия и прочности всей конструкции раз в шесть месяцев.

Этапы работ по изготовлению приставной лестницы

Вертикальные стойки необходимо обрезать до нужного размера и обработать с помощью рубанка. Отсутствие заноз и сучков — обязательное условие готового элемента.
Заготовки необходимо уложить таким образом, чтобы оставить расстояние между нижними опорами в 40 см. а между верхними – в 30 см. Для соединения брусков используют крепёжные планки, которые препятствуют смещению элементов.
С помощью рубанка простругиваются элементы ступеней. Можно немного скруглить края проступей, чтобы движение по лестнице было более комфортным.
Далее необходимо распределить брусья ступеней на вертикальных опорах. Их шаг должен быть в пределах от 30 до 34 см. Заготовки обрезаются по нужным габаритам. Для более удобной работы их можно пронумеровать.

Шипы на бруске

Шипы на торцах бруска для крепления ступеней вырезают, используя мебельный фрезер или дисковую пилу. Их размер должен составлять 1,5х3 см.

Далее необходимо выдолбить пазы для монтажа брусков ступеней во временных креплениях, предварительно сняв их с тетивы. При этом отверстие паза должно быть немного меньше сечения шипа. Это позволит сделать крепления более надёжными.
Когда все элементы заготовлены, можно приступать к непосредственной сборке. Для этого для начала необходимо смазать шипы и пазы с помощью столярного клея.
Далее брусья ступеней вставляются в проделанные отверстия на несущих опорах. Работы начинают с верхнего края.

Крепление лестницы с помощью стяжных болтов

После того, как все ступени на местах, необходимо просверлить отверстия, располагающиеся под верхней и нижней ступенями. В них вставляются стяжные болты и фиксируются стяжки посредством гаек с широкими шайбами.

Стяжки устанавливаются по всей длине лестницы с шагом в два метра.
После высыхания клея лестницу необходимо оштукатурить и обработать с помощью пропитки для древесины.
Теперь, когда приставная лестница готова, можно переходить к покрытию её лаком или покраске.

Требования к лестницам

Правильно изготовленная лестница с врезкой ступеней в тетиву

Деревянные лестницы, используемые на производстве, должны соответствовать нормативам.

Приведем названия нескольких из них:

СНиП 12 – 03 – 2001: Охрана труда в строительстве.
ПОТ РМ-012-2000: Правила по охране труда при высотных работах.
ГОСТ 24258 – 88: Технические условия на средства подмащивания.

Не будем выдумывать ничего нового, применим их и для нашей домашней конструкции. Наша приставная деревянная лестница, чертежи и материалы для нее, способ сборки будут полностью соответствовать им. Перечислим основные требования.

Требования к материалам

Ступени и тетивы лестниц должны выдерживать вес не менее 120 кг.
Изготавливаются элементы лестниц из сосны, в крайнем случае, ступени можно делать из твердых пород (береза, бук, ясень, дуб).
Не допускается наклон волокон более 7%.
Древесина не должна иметь дефектов нарушающих ее прочностные характеристики — трещин, сучков распиленных по оси, завитков, смоляных карманов. В тетивах не должно быть трубок сердцевины.

Такой брус можно использовать для лестницы

Элементы лестницы выполняются из цельных кусков дерева. В качестве исключения, допускается изготовление из склеенных на всю длину планок. При этом клееный брус не должен по прочности уступать цельному массиву, и не должен иметь расслоений и вздутий на стыках.

Клееный брус без дефектов тоже допустим

Наружные поверхности должны быть отциклеваны и не иметь неровностей и задиров.

Требования к конструкции

Еще один пример безопасной лестницы

Деревянные лестницы не изготавливаются длиной более 5 метров.
На верхней внешней грани ступеней прямоугольного сечения должна быть снята фаска размером не менее 2 мм.
Тетивы должны связываться перед первой и после последней ступени, а также каждые 2 метра длины между собой стальными стяжками диаметром не менее 2 мм на гайках шайбами.
Минимальное сечение ступеней — 2х4 сантиметра.
Шаг ступеней не более 0,35 метров.
Сборка ступеней и тетив производится в шип. Допускается соединение металлическим крепежом, с заглублением ступеней в выбранные в массиве лестницы пазы. При сборке в шип, применяют клей устойчивый к воздействию влаги.

Лестницы со ступенями собранными в шип

Крепление на брусках недопустимо

Требования безопасности

Не должно быть выступающих деревянных и металлических элементов, все детали заглубляются заподлицо.
Если лестница будет опираться на грунт, то в нижней части тетив устанавливаются оковка с металлическими шипами для предотвращения скольжения. С той же целью для работы на твердых поверхностях (бетон, паркет, керамическая плитка) внизу устанавливают резиновые башмаки или накладки.
При опоре верхней части лестницы на трубы или аналогичные детали вверху устанавливают металлические крюки, обеспечивающие надежную фиксацию и исключающие опрокидывание.

Гайки на стяжных болтах надо утапливать а не оставлять как на этом снимке

Если соблюсти все эти требования, то ваша лестница будет надежной — но дополнительно обязательно проведите испытание (о методике мы расскажем чуть ниже). Но если есть желание и способности, дополнительно можно провести и расчет конструкции.

Порядок монтажа

В первую очередь необходимо подготовить две основных опоры. Для придания лестнице устойчивости рекомендуется сделать расстояние между опорами снизу шире, чем вверху. Например, расстояние вверху между опорными балками можно сделать 30 сантиметров, а внизу – 40 см.

Оптимальным расстоянием между ступенями будет 25-30 см. На опорах следует сделать разметку, где будут крепиться ступеньки, равномерно распределив их по всей длине. Их также рекомендуется пронумеровать, чтобы при сборке не путаться.

Для крепления ступеней необходимо в опорах сделать специальные пазы, а на ступенях штыри под них. Оптимальная длина шипа – 3-5 сантиметров. При креплении ступеней к опорам штыри рекомендуется смазать специальным клеем по дереву и в местах соединения закрепить саморезами. Для придания лестнице прочности рекомендуется через каждые 1,5 метра установить металлический стяж, который соединит между собой две опоры.

Чтобы придать лестнице устойчивость и устранить ее скольжение, снизу опор можно смонтировать металлические штыри для использования лестницы на улице. Если конструкция будет эксплуатироваться дома, то на концы опор можно надеть резиновые или пластиковые наконечники.

Завершающим этапом будет покраска. Не стоит красить приставную лестницу масляными красками, поскольку ступеньки будут скользкими. Лучше обработать поверхность олифой в несколько слоев, при этом каждый новый слой наносить только после полного высыхания предыдущего. Далее поверхность можно покрыть лаком. Это не только продлит срок эксплуатации, но и придаст привлекательный внешний вид.

Деревянная приставная лестница своими руками пошаговая инструкция
