Каркасная пристройка к дому: какой сделать стеновой «пирог» и как узаконить постройку

Фото пристроек к дому

Каркасная пристройка на свайно-винтовом фундаменте – простой и сравнительно недорогой вариант. Строение с односкатной кровлей.

Возведение каркасной пристройки к кирпичному домуИсточник lawofbank.ru

Остекленная веранда с двускатной крышей белого цвета отлично гармонирует с домом. Каркасная конструкция возведена на свайном фундаменте, с отделкой декоративными элементами. На веранде будет комфортно отдыхать в любое время года.

Закрытая пристройка к дому с двускатной крышейИсточник photonshouse.com

Кирпичная веранда с остеклением – можно проводить время в ней даже зимой. Сооружения возведено на ленточном фундаменте. Внутреннее пространство используется для отдыха.

Закрытая теплая верандаИсточник gomfer.com

Жилая встраиваемая пристройка мансардного типа к деревянному дому – хороший вариант для увеличения квадратных метров жилой площади с экономией пространства во дворе. Постройка выполнена из бруса, возводится частично на фундаменте основного строения с дополнительными столбиками.

Пристройка к деревянному дому из бруса с мансардойИсточник postila.ru

Пристроенная летняя кухня каркасного типа с остеклением. Выполнена на деревянном каркасе, обшита сип-панелями. Кровля односкатная с небольшим уклоном.

Простой и сравнительно недорогой вариант каркасной пристройки к деревянному дому – остекленная верандаИсточник pingru.ru

Пристроенный к деревянному дому гараж – отличный способ экономии как денег, так и пространства во дворе. Конструкция выполнена из бруса со встроенной кровлей.

Гараж, пристроенный к жилому домуИсточник stroy-dom.net

Жилые пристройки к дому выполнены из бруса. Блочный фундамент ленточного типа. Пристройки позволяют существенно увеличить внутреннюю площадь дома.

Две пристройки к одному дому из брусаИсточник ro.decorexpro.com

Пристройки к деревянным домам могут использоваться для увеличения жилой площади или бытовых нужд. Сооружают такие объекты из бруса, бревна, блоков, кирпича или по каркасной технологии.

Процесс возведения деревянной пристройки к домуИсточник prakard.com

Юридические нюансы

Постройка будет считаться незаконной, если не согласована с третьими лицами. Даже простая веранда или терраса требует регистрации для:

  • соблюдения законов РФ относительно градостроительства;
  • наличия аргументов при спорных вопросах об участке с соседями;
  • получения новых планов проектирования, т.к. деление на доли при переходе недвижимости в наследство или в виде дарственной меняется;
  • будущей прокладки коммуникаций, которая невозможна без зарегистрированного пристроя к дому;
  • оформления юридических операций, таких как продажа, аренда или обмен недвижимости.

Если пристройка к частному дому не планируется как жилое помещение, основанием для нее будет постановление №271 от 11.03.1999. Прежде чем начать работы, владельцу участка придется согласовать новое помещение с соседями. Они должны подтвердить, что пристройка не перекрывает освещение и не касается чужой территории. Если получить разрешение у соседей не получается, договориться можно с помощью адвокатов или отправить иск в суд. Однако выиграть получится только, если отказ третьих лиц оказался безосновательным.


Что посадить вдоль забора на даче: лучшие идеи с фото!Использование различных цветов, растений, деревьев и кустов позволяет красиво декорировать места возле забора. Перед…

Для оформления нового здания с фундаментом придется собрать необходимые документы. Такое помещение относится к капитальному строительству, поэтому начинать работы без оформления незаконно. В пакет необходимых документов входят:

  • бумаги, подтверждающие право на владение участком;
  • технический паспорт;
  • чертежи или эскизы проекта пристройки;
  • кадастровый план участка;
  • разрешения газовых, электроэнергетических и канализационных служб;
  • заявление, подписанное соседями, одобрившими будущие работы;
  • разрешение на изменение планировки недвижимости от архитектурного отдела, пожарной службы и СЭС.

Если постройку не оформили до начала работ, это можно сделать позже. Когда фактически помещение уже есть, получить на него бумаги получится только через суд.

Пристройка к дому помогает увеличить жилую площадь или получить дополнительную зону отдыха. Веранда и терраса станут приятным местом для проведения вечеров. Если в коттедже не хватает места для вещей, владелец может построить склад. Стоимость нового помещения зависит от материалов. Если утеплить стены и пол, отдыхать в комнате можно будет даже зимой. Можно сделать пристройку к дому с односкатной крышей своими руками. Чертежи и фото для этого можно найти в интернете. Для каркасной конструкции не придется нанимать профессионалов, но для более сложных вариантов пристроек понадобится помощь.

Материалы

Пристройка к деревянному дому может быть возведена из разных материалов. Исходя из этого параметра, можно говорить об эксплуатационных характеристиках постройки, ее надежности и сложности возведения. Рассмотрим подробно, чем характеризуются сооружения из разных строительных материалов.

Пеноблоки

Многие домовладельцы делают выбор в пользу пеноблоков. Работать с этим материалом довольно просто, да и стоит он не слишком дорого. Стеновые блоки имеют небольшой вес. Из них можно строить конструкции самых разных форм и размеров.

Таким образом, получается соорудить качественную пристройку, достаточно устойчивую и без лишних внутренних перемычек. За счет подобных действий деревянный дом как бы увеличится в длину.

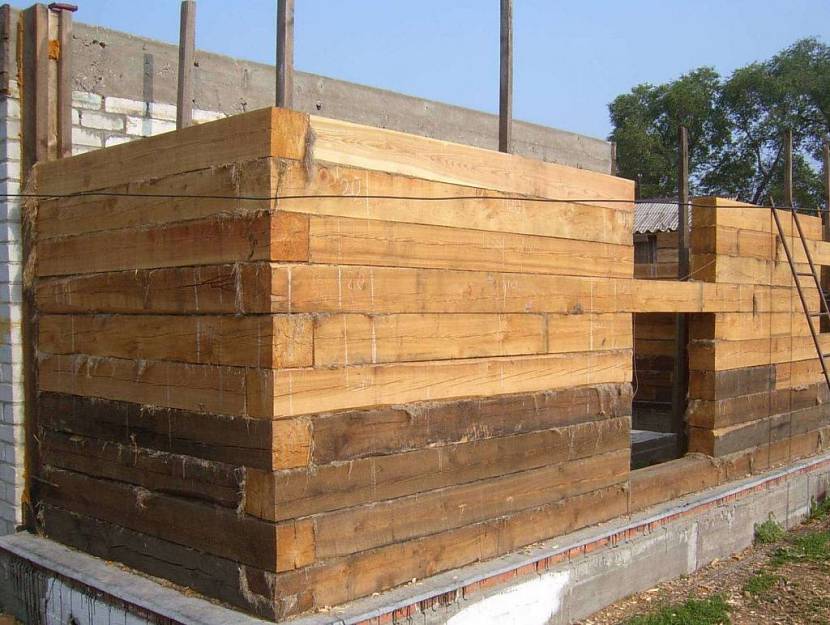

Брус

С точки зрения технологии возведение такого сооружения оказывается более сложным и долгим. Сделать дополнительное помещение из кирпича или газоблоков/пеноблоков в разы проще и легче. То же можно сказать и о постройках из бревна. Для их возведения хозяевам придется потратить много времени и сил.

Пристройка из бруса будет нуждаться в очень крепком и качественном фундаменте. Специалисты настоятельно рекомендуют для брусовой пристройки делать такую же фундаментную основу, что и для самого деревянного дома.

Также нужно будет учитывать и усадку деревянных стен. Постройка обязательно даст усадку, даже если сделана из самых качественных материалов и выполнена по всем правилам. Займет этот процесс минимум год. Хозяевам нужно будет держать под контролем состояние компенсационных зазоров на стенах и в стропильной системе крыши.

Кирпич

Часто для возведения пристройки домовладельцы используют кирпич. Строение получается крепким и долговечным, но на его сооружение уходит больше времени. В итоге получается капитальная постройка. Ее нежелательно располагать на переднем плане, потому что кирпичные строения плохо сочетаются с деревянными. Это касается не только кирпичных, но и каменных пристроек, которые также возводятся очень долго, кроме того это влечет за собой и большие финансовые затраты.

Газосиликатные блоки

Неплохие сооружения получаются из газосиликатных блоков. Материал привлекает покупателей своей негорючестью, а также экологической безопасностью. Правда, в условиях постоянных скачков температур и при длительных негативных внешних воздействиях строения из газоблока быстрее изнашиваются, становятся более хрупкими. Кроме того, рассматриваемые блоки не могут похвастаться достаточной гидрофобностью.

Арболит

Это специальный древоблок, представляющий собой одну из легких разновидностей бетона с органическим наполнением. Арболитовые блоки бывают разными: крупноформатными кладочными, пустотелыми, теплоизоляционными.

В их составе предусматривается вода, древесная щепа, цемент и специальные химические добавки.

Арболит отличается высокой паропроницаемостью, низкой водонепроницаемостью, малым весом. Материал не нуждается в дополнительном армировании и является легким в обработке.

СИП-панели

Хорошие пристройки получаются из СИП-панелей. Этот материал считается универсальным, чаще всего он используется при возведении каркасных построек. Отличается хорошими теплоизоляционными характеристиками, достаточной шумоизоляцией, малым весом. Из СИП-панелей можно быстро сделать теплую пристройку, следуя всем необходимым технологиям. Кроме того, рассматриваемый строительный материал является экологически чистым и безопасным.

ОСБ-панели

Ориентированно-стружечная плита используется для строительства пристроек часто. Это особый многослойный материал, который имеет демократичную стоимость, но при этом характеризуется высокой надежностью. ОСБ-панели выглядят аккуратно и привлекательно, отличаются маленьким весом. Работать с ними легко и удобно.

ОСБ-панели бывают разными. В продажу поступают материалы с разной степенью прочности и плотности. Но нужно учитывать, что данные элементы плохо переносят резкие изменения уровня влажности, поскольку в их основе заложены древесные компоненты.

Сэндвич-панели

Еще один строительный материал с трехслойной структурой. Пристройки из сэндвич-панелей возводятся очень быстро. Материал может похвастаться экологической безопасностью, гигиеничностью, а также незначительной нагрузкой, подаваемой на фундаментную основу. Кроме того, сэндвич-панели характеризуются отличными шумоизоляционными качествами.

Расходные материалы и инструменты

Какие расходные материалы и инструменты потребуются, чтобы построить пристрой:

  1. Емкость, лопата, миксер для замешивания растворов (цементно-песчаного, а также клеевого).
  2. Инструменты для проведения разметки (строительный шнур, линейки (угольник), рулетка, уровни, карандаш).
  3. Ножовка для подрезки блоков.
  4. Шпатель для плиточных работ (с зубьями).
  5. Резиновый молоток, рубанок для пенобетона, кисти для увлажнения бетонной поверхности, мастерок.
  6. Цемент, песок, гравий (до 15 мм), проточная вода, пластификаторы для приготовления цементного раствора, заливки фундамента и обратной засыпки пазух.
  7. Штроборез для устройства пазов.
  8. Сухой строительный клей.
  9. Армировка в виде стальных прутьев или армированной сетки.
  10. Материалы для опалубки на перемычки и формирование бетонного кольца.

При выполнении кладочных работ важно правильно заполнять стыки и накладывать смеси

Особенно стоит обратить пристальное внимание на укладку первого яруса блоков

Пол и стены

Строительство пристройки к дому после возведения фундаментального уровня предусматривает монтаж пола и стен. Технология процесса зависит от вида пристраиваемой конструкции, ее функций и типа стройматериалов.

Пол пристройки настилайте до этапа возведения стен. Поверх основания укладывайте лаги – брус, бревно, доску толщиной от 10 см. Поверх них положите черновое основание из необрезной доски 15-20 мм. Предусмотрите вывод инженерных коммуникаций, если это запроектировано. На поверхность застелите гидроизоляционный слой, уложите утеплитель (минеральную каменную вату, пенопласт), закройте гидро- или пароизоляцией. Поверх утеплительного пирога сделайте зашивку половой обрезной доской или ДВП-плитой.

Стены пристроя над фундаментом строят из:

  • бревна или бруса. На основание укладывают венец, элементы которого больше по габаритам, чем основной стройматериал. Например, при строительстве брусчатого или бревенчатого сруба диаметром 20 мм, диаметральный размер нижнего яруса должен быть 30 мм. Стены стройте рядами, соединяя углы с выносом или без него. Сборку с выносной технологией делают в «ласточкин хвост» или «в лапу». Между бревнами или бруском прокладывают джут или мох. Брусчатые ярусы закрепляют между собой нагелями;
  • кирпич или блоки. На бетонный фундамент делают кирпичную или блочную кладку с промазыванием рядов цементным раствором. В зависимости от проекта элементы кладут в 1 или 2 слоя;
  • ОСП-панели на каркасе. Поверх основания выстраивают остов коробки и стропильной системы из бруса или бревна. Наружные стены зашивают панелями. Изнутри укладывают утеплитель (пенопласт, вату), закрывают пароизоляцией, обшивают фанерой или доской с пазами.

Веранду, гараж, террасу или навес можно строить из необрезной доски, приколачиваемой к каркасу из бруса или бревна. Пол открытых конструкций должен предусматривать сток осадков. Половое покрытие террасной постройки делают с промежутками. В гараже перед застилом пола необходимо оборудовать смотровую яму.

Пристройка к кирпичному дому

К фасаду из кирпича или строительных блоков чаще всего брусовую стену пристройки крепят через дополнительный брус с прорезанным пазом. По сути способ аналогичен принципу соединения с деревянной стеной «в паз». В принципе можно использовать монтаж на брусок, но его сложнее закрепить к фасаду анкерами напрямую, а если использовать уголки, то они будут мешать «скольжению» стены из бруса при усадке.

Соединение в паз эффективно в любом случае – и по герметичности, и по прочности зацепления. А теплоизоляцию узла соединения пристройки из бруса к кирпичному дому обеспечивают все тем же межвенцовым утеплителем.

Паз в кирпичном фасаде обустраивают из профилированного деревянного брусаИсточник kayabaparts.ru

Каркас

Каждый элемент установки основного каркаса требует тщательной проверки вертикальным водяным уровнем самое незначительное отклонение может нарушить всю конструкцию!

Элементы каркаса

Сначала устанавливаем угловые брусья, сечение которых должно быть не менее 150х150 мм. Первыми устанавливаем те, которые примыкают к стене дома. Если дом деревянный крепим брус при помощи металлических уголков и мощных саморезов, если вы планируете строить каркасный пристрой к кирпичному дому своими руками, то соединение его со стеной дома будет несколько сложнее.

Для прикрепления соединяющего бруса каркаса необходимо сделать в кирпичной стене несколько сквозных отверстий перфоратором. В эти отверстия вставляем толстые арматурные пруты, изнутри дома их привариваем к металлическим пластинам, снаружи к металлическим уголкам. Уголками уже закрепляем соединяющие брусья.

Угловые брусья устанавливаются перпендикулярно на нижнюю обвязку, на наружный ее угол. Снаружи соединяем металлическими скобами, изнутри мощными уголками. Дополнительно фиксируем косо спиленными брусками к продольному и поперечному цокольным брусьям (подкосы).

Теперь можно сделать верхнюю обвязку по всему периметру пристройки. Для этого нам понадобится брус 150х150 мм, который укладывается на верхнюю часть угловых стоек и крепится при помощи металлических уголков. Теперь соединение каркаса довольно прочное, можно устанавливать лицевые и торцевые стойки, а также делать обрешетку.

Боковые стойки брус сечением 100х150 мм. Расстояние между стойками стен должно составлять 60 см (ширина мата утеплителя), поперечные перекладины между боковыми стойками должны располагаться на расстоянии 1 метра (длина мата утеплителя). Исключение составляют места, где будут дверные и оконные проемы, там расстояние рассчитывается исходя из размеров проема. Установленные боковые стойки крепятся к верхней и нижней обвязке при помощи уголков с боков. Поперечные перекладины достаточно закрепить гвоздями к боковым стойкам.

Теперь можно укладывать кровлю.

Каркасная кровля

Крыша и потолок

Потолочные перекрытия должны надежно крепиться к верхней обвязке при помощи выпиленных пазов и уголков. Укладывать их нужно на расстоянии 60 см друг от друга. К нижней части перекрытия в дальнейшем будет крепиться потолок (доски или OSB-панели).

После укладки перекрытия на продольную часть обвязки фиксируется подстропильный брус. К верхней обвязке дома (если пристраиваем к торцевой части) либо к его подстропильному брусу, если пристраиваем к лицевой части, крепится верхний прогон. Теперь можно укладывать стропила. По всей длине каждой из стропил, на расстоянии 50 см устанавливаем стойки, которые укрепляем подкосами с двух сторон.

Теперь необходимо закрепить доски или OSB-панели на потолок, чтобы можно было его утеплить и настелить кровлю. Пароизоляция крепится мебельным степлером к нижней части балок перекрытия, затем крепится потолок. На пароизоляцию, между балками перекрытия, укладывается утеплитель.

Гидроизоляция укладывается на стропила под контробрешетку. На нее уже укладывается кровельный материал, в нашем случае, профлист, который крепится кровельными саморезами к стропилам. Чтобы не было течи в месте присоединения пристройки к дому, нужно подвести кровлю пристройки под кровлю дома. Если пристройка находится с торцевой стороны дома, тогда в месте соединения крыши пристройки со стеной дома крепится брус 100х100 мм и закрывается фартуком из оцинкованной стали. Пустоты замазывают и заливают мастикой.

Стены. Утепление. Обшивка

Обшивка каркасных стен

Обшивка стен OSB-панелями при помощи саморезов производится сначала снаружи, затем между перекладинами обрешетки укладываются маты утеплителя. Главное, чтобы нигде не оставалось пустот, чтобы не возникло мостиков холода. Затем при помощи мебельного степлера крепим мембранную пленку и обшиваем стены OSB-панелями. Ветроизоляция не нужна, т. к. снаружи дом будет обшит профлистом, который крепится к боковым стойкам каркаса кровельными саморезами.

Если у вас в проекте пристройка к срубу, каркас лучше делать из бруса, а облицевать не профлистом, а виниловым сайдингом, имитирующим бревно. Получится не только практично, но и эстетично.

Подбираем основание

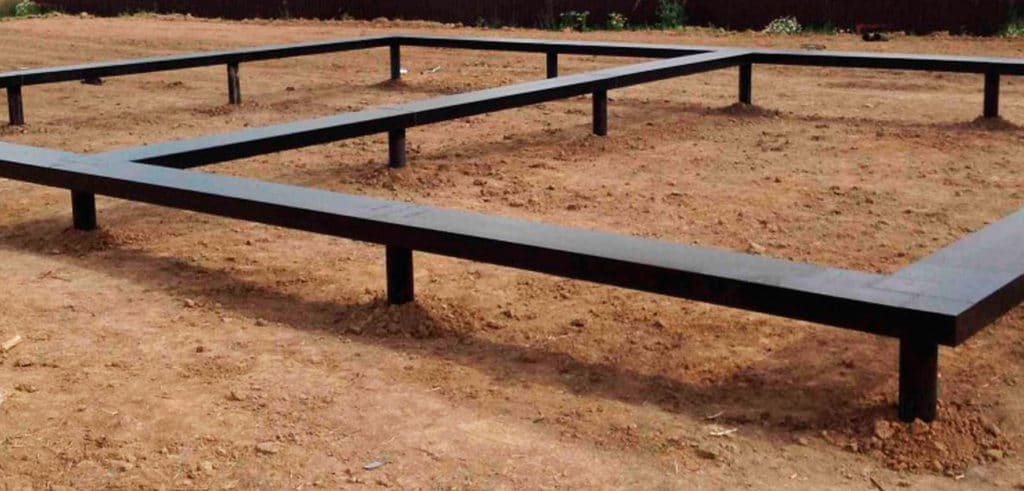

Свайно-винтовой фундамент

В связи с тем, что каркасная конструкция является легким строением, то для ее возведения не требуется строительство сложного и тяжелого фундамента.

Как правило, при строительстве зданий и сооружений по каркасной технологии строительства, монтируются следующие типы фундаментов:

  • Ленточный мелко заклубленный. Предполагает рытье траншеи по периметру сооружаемого объекта с последующей подсыпкой ПГС (песчано-гравийной смеси), устройства опалубки и монтажа арматурного каркаса. После чего выполняется заливка бетона в опалубку.
  • Столбчатый мелко заглубленный. Представляет из себя железобетонные или кирпичные столбики, располагаемые по углам пристройки, а также в иных местах, в зависимости от геометрических размеров и формы строения.
  • Свайный – при строительстве пристроек применяется редко, т.к. сложно выполнить монтаж свай, расположенных вблизи существующего здания.
  • Плитный. Представляет из себя монолитную бетонную плиту, во внутреннем пространстве которой предварительно монтируется арматурный каркас.

Выбор типа фундамента выбирается застройщиком индивидуально, в зависимости от характера грунта, расположения пристройки и материалов, используемых при ее строительстве.

Новому помещению – новый пол

После того, как сделана крыша, настало время подумать в поле. Его мы также можем сделать своими руками. Если кратко, то возведение пола делается в несколько этапов:

  • черновой пол
  • чистовой пол

Черновой пол устраивается так. По бокам половых лаг крепится черепной брусок (5Х5 см или чуть меньше). На брусок укладывают обрезные доски, толщина которых должна составлять 2-2,5 см. Следующие слои: пергамин, утеплитель, вновь пергамин. Черного пол является несущим каркасом для чистового пола, а также создает воздушную подушку для еще большего утепления. После этого начинаем укладку чистового пола.

Деревянные полы для пристройки

Чистовой пол может быть следующих видов:

  • деревянный
  • бетонный

Если вы решили остановиться на деревянном, используйте фрезерованную доску. Очень удобные те, что соединяются шипами в пазах. Размеры могут быть следующие: 28-44х98-145мм. На тыльной стороне у них имеются продухи, обеспечивающие вентиляцию и циркуляцию воздуха. Размер продуха составляет около 20 мм.

Также для деревянного пола можно использовать: шпунтованные фальцованные доски, которые продаются с рейками в шпунт и шипами различных форм (прямой, сегментной и трапециевидной).

После чистового пола можно делать отделку.

Бетонный пол делается проще. После слоя изоляций и утеплителей проводится бетонная стяжка. Поверх стяжки можно класть отделку. Стяжку своими руками можно сделать, зная технологию. Однако бетонный пол имеет один минус – он холодный. Поэтому стоит подумать о системе «теплые полы» в пристройке, если она будет жилым помещением.

Уже готовые трубки, зафиксированные на ячейки решетки — удачный ход

Теплый пол делается так:

  1. Сперва укладывается бетонное основание или стяжка.
  2. Кладется лой теплоизоляции (20-100 мм).
  3. Армирующий слой
  4. Укладываются трубы водяной системы отопления. Для фиксации они закрепляются хомутами к ячейкам арматурной сетки. Шаг укладки трубы не должен превышать 3 см.
  5. Следующий слой — подложка под напольное покрытие.
  6. На последнем этапе монтируем напольное покрытие. Это может быть паркет, ламинат, плитка, линолеум и другие.

Кроме водяного теплого дома, вы можете сделать электрический, который еще проще.

Когда готов пол, проводим установку дверей и окон. Они крепятся с помощью саморезов, распорок, гвоздей и клиньев. Установка происходит по уровню.

О проводке электричества в новое помещение вы можете прочитать здесь. Проводка может осуществляться как извне дома, там и через общую стену с пристройкой.

Пошаговая инструкция

1. Монтаж фундамента

Схема вариантов столбчатого фундамента под каркас

Первый этап строительства — фундаментные работы. Обычно для пристройки устраивают отдельный фундамент, который нужно при помощи специальной закладной арматуры сцепить с основанием старого дома.

Схема армирования ленточного фундамента

Конечно, наиболее предпочтительный вариант – это общее основание, заложенное ещё на этапе строительства первого дома, однако, так далеко из наших соотечественников мало кто заглядывает, что, впрочем, по-житейски вполне понятно и объяснимо. При закладке нового фундамента необходимо обеспечить максимальную идентичность не только по форме, но и по глубине залегания обеих конструкций.

Схема устройства пола каркасного дома

Если добиться полноценной монолитности невозможно, то между двумя фундаментами нужно оставить так называемый деформационный шов, чтобы при подвижках грунта по весне на стенах пристройки и в самом основании не образовались трещины.

2. Монтаж обвязочного бруса

Обвязка — второй этап возведения пристройки. Толщина стен каркасников обычно равняется 20 см. В пристройках же редко размещают жилые комнаты, что позволяет сократить толщину стены до 10 см. Поэтому диаметр бруса для обвязки и сечение вертикальных стоек тоже будет составлять 10 см.

Монтаж обвязочного бруса

Ниже на рисунке представлена возможная схема монтажа нижней обвязки пристройки:

3. Монтаж каркаса

Монтаж каркаса

При сборке каркаса наибольшее внимание нужно уделить креплению стоек. Рисунок ниже поясняет его особенности

Шаг между вертикальными стойками рекомендуется делать в 60 см, тогда при укладке плит минерального утеплителя не возникнет никаких трудностей. Соответственно, и расстояние между лагами пола и стропилами тоже нужно принять за 60 см.

4. Монтаж верхней обвязки и установка балок перекрытия

Монтаж верхней обвязки и установка балок перекрытия

Крепление верхней обвязки производится по тому же принципу, что и нижней. Вид сбоку представлен на рисунке ниже.

5. Обшивка и утепление потолка

Потолок, как и стены внутри, лучше всего обшить вагонкой. Это наиболее благоприятный с ценовой и эстетической точек зрения вариант. Сосновая евровагонка прослужит как минимум 30 лет, а при должном уходе и того больше. Для утепления потолка в целях экономии можно использовать керамзит, насыпав его сверху слоем в 10–12 см.

Сборка стропильной системы

Возможный вариант монтажа стропильной системы приведён на рисунке ниже:

7. Обшивка кровли

Обшивка кровли

Процесс крепления кровельного материала не отличается какими-либо нюансами, кроме одного: верхняя часть листов должна оказать под кровельным материалом основного здания. Для этого может потребоваться снять часть креплений. Примерная схема кровельного «пирога» представлена на рисунке ниже.

Пристройка к дому из каркаса

Если требуется построить дополнительное помещение к деревянному дому за максимально короткий срок времени, лучше всего сделать пристройку в виде каркасно-щитовой конструкции. На первый взгляд, каркасная схема выглядит очень сложно: множество деревянных стоек и перемычек, обшитых плитами ОСБ, фанерой и шпунтованной доской. На самом деле сделать каркас пристройки к деревянному дому не представляет особого труда даже для начинающего плотника.

У каркасной схемы есть свои преимущества:

  • Небольшой вес пристройки дает возможность сделать простой и недорогой свайный фундамент вместо традиционного ленточного. Время, необходимое для того, чтобы построить дополнительное помещение, сокращается с двух-трех недель до нескольких дней;
  • Стоимость возведения каркасной пристройки составляет примерно половину от расходов на аналогичную конструкцию из бруса или газобетона;
  • Каркасная пристройка при небольшом весе обладает высокой жесткостью за счет использования большого числа подкосов и распорок;
  • Благодаря применению ажурной силовой схемы каркаса пристроенное помещение может быть достаточно большим, даже в два этажа;
  • Даже если деревянный дом оборудован сложной ломаной крышей, построить для пристройки полноценную крышу и соединить ее со стропильной системой здания намного проще, чем в случае, если пристроенная коробка сложена из кирпича или пеноблока.

В виде каркасной пристройки можно сделать утепленную веранду, баню и даже комнату отдыха. Если деревянный дом поставлен на бетонный ленточный фундамент, в пристроенном помещении можно сделать огромные оконные проемы, превратить ее в студию или столовую комнату.

Каркасная схема пристройки идеально подходит для строительства мансардного помещения на втором этаже деревянного дома. Даже если здание построено из бревна, современные утеплительные материалы обеспечивают комфортные условия для проживания в зимнее время.

В идеальном случае каркасную пристройку нужно строить на ленточном бетонном фундаменте. Возможно, это не самый дешевый способ построить дополнительное помещение, но использование МЗЛФ дает несколько ощутимых преимуществ:

  • Во-первых, бетонная лента существенно усиливает жесткость каркасной пристройки. Исключением могут быть варианты, когда деревянный дом по ряду причин пришлось сделать на свайном фундаменте;
  • Во-вторых, жесткое основание исключит проявление таких неприятных явлений, как перекос стен или осадка дверных и оконных проемов, даже если окна в пристройке сделать на полстены.

Если правильно привязать бетонную ленту под пристройкой к основанию деревянного дома, то независимо от протекания усадочных процессов, между стенами дома и пристроенного помещения никогда не образуется щелей или зазоров, характерных для тяжелых конструкций из кирпича и камня.

Но есть одно ограничение, специалисты не рекомендуют строить каркасные помещения на бетонных ленточных фундаментах в условиях сильно обводненных грунтов. Помимо сил морозного пучения, деформирующих основание пристроенного помещения, деревянная каркасная пристройка даже при использовании гидроизоляции оказывается достаточно чувствительной к грунтовой влаге.

Одним из примеров решения подобной проблемы в строительстве каркасных пристроек является совместное строительство пристройки и открытой террасы на фундаменте ростверкового или свайного типа.

Огромная щитовая терраса из лиственницы или полимерной доски устанавливается на фундаменте из винтовых свай, фото. Прочности и жесткости свайного фундаментного поля достаточно для того, чтобы построить на террасе огромную каркасную конструкцию с просто огромными окнами. Деревянные стены дома и пристроенного помещения закрывают вентилируемым сайдингом с отделкой под натуральный камень.

Технологические особенности

Каркасное строение стало лидером в Штатах, но при этом пользуется не меньшей популярностью в России.

Всего существует два варианта каркасного строительства:

Каркасно-панельное

Если рассматривать каркасно-панельный вариант, то в нем применяются заранее приготовленные панели (в них уже предусмотрены проемы для дверей и окон), которые необходимо лишь скрепить между собой.

Изготовление таких панелей происходит на предприятии по индивидуальным заказам. Замер панелей производится по заранее выстроенному основанию. При строительстве сложных сооружений применяется второй способ выполнения застройки – каркасно-рамочный. Отличается этот вариант тем, что размеры панелей определяют во время строительства и подгоняют прямо на месте.

Важно отметить тот момент, что каркасные строения нисколько не уступают любым другим видам, а в некоторых аспектах даже опережает их. Строения на основании каркасного строительства отличаются особо высокой теплоизоляцией, прогрев помещения происходит достаточно быстро.

Строения на основании каркасного строительства отличаются особо высокой теплоизоляцией, прогрев помещения происходит достаточно быстро.

Пошаговая инструкция по строительству каркасной пристройки

Подготовьте инструменты и материалы для работы:

Устройство каркасного дома в разрезе.

  • горячий битум;
  • щебень или гравий;
  • бетонную смесь;
  • битый кирпич;
  • обрезанные доски для обрешетки;
  • строительный уровень;
  • рейки для устройства кровли на поверхности ската;
  • стальной уголок;
  • шнур;
  • электродрель;
  • болгарку;
  • электропилу;
  • электрический шуруповерт;
  • молоток;
  • лопату;
  • топор;
  • кувалду;
  • шурупы;
  • гвозди;
  • деревянные клинья;
  • щиты из древесины;
  • сухую паклю;
  • гипсовый раствор.

Любое строительство начинается с планирования земли, составления проекта и предварительной подготовки для правильной организации работы.

Схема крепление каркаса короткими укосами.

Первый этап – заливка ленточного бетонного основания. Фундамент создается в 4 этапа:

  • песочно-щебневая подушка;
  • арматурный каркас;
  • установка опалубки;
  • заливка бетонной смесью.

Под половые лаги нужно установить опоры на расстоянии порядка 130-150 см. Лаги лучше всего располагать друг от друга на расстоянии порядка 90 см. Если подобные опоры не были созданы при устройстве основного фундамента, то обязательно их делайте. На такую же глубину во избежание сезонных вертикальных подвижек.

Перед тем как заливать бетон в ямки, на их дно нужно насыпать слой песка не меньше 10 см. После этого по всем поверхностям основания прокладывается в 2 слоя рубемаст или рубероид для гидроизоляции. Это предотвратит гниение деревянного каркаса.

После этого по всему периметру пристройки необходимо уложить обвязочный брус шириной 150 мм. Данный размер наиболее оптимален. Можно брать и более толстый брус, однако ни в коем случае не тоньше, в противном случае зимой будет достаточно прохладно.

Нижний брус нужно обработать антисептическим средством. Если вы ограничены в бюджете, можете использовать отработанное автомобильное масло. Его все равно сливают, а по своим свойствам оно превосходит многие современные пропитки.

Схема фронтона каркасного дома.

Крепление по углам делается вполдерева, иначе в лапу. После этого обвязка выравнивается по уровню.

На следующем этапе устанавливаются угловые стойки. Лучше всего делать их из бруса 150х150 мм, однако можно выполнить и из обрезной доски 100 и 150 мм шириной и 50 мм толщиной. Все выставляется строго вертикально по уровню или отвесу. Стойки закрепляются технологическими раскосами из подручных досок.

Те стойки, которые будут устанавливаться рядом со стеной дома, должны быть немного ниже свеса крыши здания, чтобы в дальнейшем кровлю пристроя можно было завести при помощи фартука из полосы оцинкованной стали под свес. Наружные стойки пристроя в обязательном порядке должны быть ниже, чем упомянутые. И чем короче они будут, тем лучше с крыши конструкции будет сливаться дождевая вода и сдуваться снег.

Уклон должен быть около 1 м на 5 м пристройки. Можно больше. Ввиду этого высота наружных стоек регламентируется в 2 м или немного больше. Это нужно для того, чтобы после подшивки потолка и настила полов вы не цеплялись за потолок головой. Поле того как стойки будут установлены, по их верху необходимо бросить потолочный обвязочный венец, который лучше всего изготовить из обрезной доски 150х50.

На следующем этапе выполняется установка дополнительных стоек по всему периметру каркасной пристройки. Как правило, их устанавливают на расстоянии порядка 1 м. Точнее, как минимум – через каждые 90 см, как максимум – через каждые 150 см. Место установки промежуточных стоек зависит от толщины листов теплоизоляционного материала, чтобы меньше их резать, и от ширины будущих дверей и окон, которые будут монтироваться в пристройке.

Схема ленточного фундамента.

После выполнения обозначенных работ необходимо укрепить угловые стойки при помощи наклонных раскосов, которые устанавливаются под углом около 45°. После этого технологические раскосы из обрезной доски убираются. Далее выполняется укладка стропильных досок на верхний обвязочный венец. Доски укладываются на ребро. Выпуск за венец – 30 см (можно больше). На стропила укладываются обрезные доски обрешетки. Толщина доски – 25-35 мм.

На доски обрешетки необходимо настелить в 1 слой пергамин с нахлестом по краям на 5-7 см. Он будет выполнять функции страховочного слоя от влаги, если основной кровельный материал даст течь.
