Простой проектор из смартфона

Что нужно для изготовления проектора:

Небольшая коробка по типу той, в которой продается обувь.
Термоклей.
Карандаш.
Выпуклая линза с увеличением в 5-7 раз.
Несколько кусков плотного картона.
Скальпель или канцелярский нож.
Суперклей.

В боковой части коробки вырежьте ножом или скальпелем отверстие по размеру линзы. Для удобства работы предварительно ее следует обвести карандашом.

Плотно вставьте в полученное отверстие увеличительное стекло, если держится неплотно, то деревянной зубочисткой нанесите на края картона немного суперклея.
Следите за тем, чтобы не запачкать клеем линзу.
Нарежьте примерно штук 10-16 картонных полосок, их длина должна быть по размеру коробки, ширина не более 2 см.
Затем к внутренним боковым сторонам коробки приклейте эти поломки с помощью термоклея.
Это делается для того, чтобы можно было удачно установить телефон для наилучшей фокусировки.

Остается лишь установить телефон в идеальное положение для фокусировки, закрыть крышку, и можно наслаждаться просмотром фотографий или фильма на проекторе.

Все необходимое

Если мы будем делать проектор для смартфона, то нам понадобятся: обычная картонная коробка (например, обувная), большая линза, которую можно благополучно вытащить из лупы, небольшое количество картона, скотч и клей.

Коробка проектора будет препятствовать попаданию света извне, предотвращая преломление и рассеивание изображения смартфона. Линза в данном проекте выполняет роль объектива. Она при должной настройке начнет фокусировать свет и переносить изображение на поверхность.

Конечно же, такое нехитрое устройство не выйдет идеальным, с четким и качественным изображением, но вы сможете изучить примитивное строение проектора и насладиться просмотром фильма в компании близких людей, а это самое главное.

Принцип работы проектора

В основе проектора, как и всевозможных слайдеров, фильмоскопов, законы оптики: когда носитель изображения взаимодействует со световыми потоками, лучи преломляются, картинка увеличивается, транслируется на экран.

Методы как сделать проектор своими руками могут быть разными, в основе самого простого и элементарного – прохождение света через прозрачные носители (лупу, линзы), такие приборы называют диапроекторами. Эпипроекторы основываются на отражение от непрозрачных объектов. Цифровые мультимедийные DLP и LCD самые качественные, с предельно четкой картинкой, точной цветопередачей, поскольку традиционный принцип просвета лупы в них не используется. В первых поток отражается от специального чипа, создается логической матрицей, во вторых используется прозрачная LCD панель, обеспечивающая яркую, живую цветовую гамму.

Собрать цифровую мультимедийную конструкцию самостоятельно предельно сложно – потребуется синхронизация работы механики, оптики, цифровых частей. Но сделать проектор для телефона (диапроектор) или более сложную установку с цифровым оборудованием вполне возможно с минимальными познаниями в электротехнике (в первом случае их вовсе не потребуется).

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более «гуманные» способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла.

Рис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии.

Рис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне. В стенке напротив сделайте отверстие для монитора ноутбука

В стенке напротив сделайте отверстие для монитора ноутбука.

Рис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой.

Рис. 12: установите ноутбук

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Проектор на базе старого ноутбука

Для создания такого проектора вам понадобится старый ноутбук, который может воспроизводить фильмы и фотографии. К примеру, отлично подойдет ноутбук, которым вы редко пользуетесь или у него частично поломан корпус.

Также для работы вам понадобится минимальный набор инструментов и материалов (отвертки, изолента, большая коробка и т.д.).

Приступим к изготовлению:

Для начала разберите ноутбук, чтобы у вас был доступ к шлейфу подключения дисплея. Сделать это не сложно, тем более что в интернете в открытом доступе есть схемы разборки. Первым делом откручиваются все отдельные отсеки (где располагается жесткий диск, плата WIFI, аккумулятор, оперативная память и т.п.). После этого выкручиваются все винты крепления по периметру. В итоге вы сможете без проблем снять нижнюю крышку, и вам откроется доступ к материнской карте и всем элементам.
Аккуратно отцепите шлейф идущий на матрицу, а затем выведите его их нижней части ноутбука наружу.
После этого выкрутите винты крепления петель монитора, снимите всю верхнюю крышку.
В большой коробке (ее примерные размеры 90x50x40 см) проделайте отверстие по размеру матрицы. Расположить дисплей внутрь коробки следует так, чтобы изображением было перевернутым, так как проходя через линзу картинка перевернется на 180 градусов. Закрепите крышку с матрицей с помощью термопистолета, желательно делать по периметру небольшие точки фиксации, в таком случае можно легко будет демонтировать проектор при необходимости.
Соберите или найдите коробку меньшего размера на 1-2 сантиметра. В таком случае будет удобно вставлять одну коробку в другую для настройки фокуса.

В коробке меньшего размера отрежьте одну сторону, а потом в боковую часть ровно по центру установите линзу. Можно купить обычную лупу (с увеличением в 5 раз и более), а можно приобрести линзу Френеля со сложной формой.

Закрепить линзу желательно туго посадив в отверстие ровно по размеру линзы. Если вы будете использовать термоклей для крепления, стотч или другие материалы, то это может отрицательно сказаться на качестве картинки.

Теперь отрежьте противоположную сторону от матрицы, а затем вставьте одну коробку в другую.
Сверху коробки установите собранную основную часть ноутбука, подключите шлейф дисплея.
Запустите ноутбук, добавьте яркость на 100%, а затем запустите фильм.
Далее направьте собранный проектор на ровную светлую поверхность, передвигайте часть коробки с линзой вперед и назад для настройки фокуса. Когда вы добьетесь наилучшей четкости картинки, теперь 2 коробки можно склеить друг с другом простым или армированным скотчем, чтобы фокус не сбивался в будущем.

Проектов готов, теперь вы можете просматривать фото, смотреть видеоролики и наслаждаться просмотром интересных фильмов!

Ниже вы можете рассмотреть фото самодельного проектора с нескольких ракурсов.

Проектор из прибора для слайдов

Если есть б/у или ненужное устройство для слайдов, то можно использовать его и для проектора. Причем в будущем его можно будет собрать обратно. Никаких манипуляций с оптикой осуществлять не потребуется — все уже готово. Прибор демонстрирует картинки в формате А4, то есть желательно подобрать дисплей побольше, от планшета, ноутбука.

Если используется ноутбук и решено блок с клавиатурой установить отдельно (так будет удобно управлять), то потребуется удлинительный шлейф. Но также можно попробовать и «гуманный» способ: раскрыть гаджет и экран установить на стекло слайдоскопа, а часть с клавиатурой свесить сбоку или оставить в горизонтальном положении. Но управлять тогда, не снимая гаджет, можно будет только мышкой, впрочем, этого вполне достаточно для просмотра видео и картинок.

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
Разметьте на выбранной стенке середину, вокруг которой вырежьте отверстие под увеличительное стекло. Рис. 4: сделайте отверстие под лупу

Закрепите увеличительное стекло на стенке коробки

Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Рис. 5: закрепите лупу

5: закрепите лупу

Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Рис

6: изготовьте держатель

Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние

Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°. В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

Рис. 8: пример голографического проектора

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся: обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

Приложить лупу к торцу коробки и обрисовать её.
Вырезать отверстие и закрепить в нём лупу.

Отверстие для лупы ФОТО: youtube.com

Лупа в торце коробки ФОТО: youtube.com

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

В коробку установлен держатель для телефона ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор включён, можно наводить на экран ФОТО: youtube.com

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшета ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора ФОТО: Леонид Шальман

Проектор из смартфона своими руками

В последнее время мы часто смотрим понравившиеся фильмы на экране своих смартфонов. Нам не хочется искать и скачивать фильмы для просмотра на телевизоре. Однако есть простой и не затратный способ как превратить свой смартфон в настоящий проектор и смотреть любимые фильмы на большом “экране”: стене или даже потолке!

Для того, чтобы сделать проектор для смартфона нам понадобится совсем немного вещей: крепкая обувная коробка или подобная ей, скотч, канцелярский нож и лупа. На лупе остановлюсь подробнее. Желательно найти большую советскую лупу – такие лупы еще в избытке у наших бабушек и дедушек. Если здесь вам не повезло, то отправляйтесь в магазин: сейчас есть возможность купить относительно недорого лупы приличного качества, только не гонитесь за откровенной дешевизной.

На торце коробке по центру тщательно размечаем и аккуратно вырезаем отверстие под диаметр лупы. Если коробка внутри белая, то ее лучше всего окрасить внутри в темный цвет или обклеить темной бумагой.

Теперь в получившемся отверстии необходимо аккуратно закрепить лупу. Используйте скотч или подходящий клей. Работайте аккуратно: не заклейте стекло скотчем или не запачкайте клеем.

Теперь необходимо подготовить место для установки смартфона. Используйте плотный картон и скотч. Следите за тем, чтобы угол наклона экрана смартфона был оптимальным и изображение целиком попадало на линзу. Ориентируйтесь на фото ниже.

Окончательную установку телефона делайте согласно следующей процедуре. В темном помещении перемещайте телефон внутри коробки и изменяйте угол наклона до тех пор, пока не добьетесь резкого и качественного изображения на стене.

Осталось только сделать отверстие в коробке для вывода провода зарядки для смартфона и закрыть коробку.

Важно: проблемы с которыми вы можете столкнуться при создании проектора:

низкое качество изображения – пытайтесь отрегулировать положение смартфона внутри коробки.
проектор совсем не работает – возможно вы использовали неподходящую лупу, попробуйте использовать другу.
изображение вверх ногами – для правильной ориентации изображения используйте на смартфоне одно из мобильных приложенией, например, – Ultimate Rotation Control.

не забудьте поставить на максимум яркость экрана смартфона.
просмотр фильмов с использованием проектора проводите только в очень темной комнате, иначе яркости экрана смартфона будет недостаточно.

zen.yandex.ru

Нюансы изготовления прочих моделей видеопроекторов своими руками

Видеопроекторы от самодельщиков используются не только для коллективного просмотра фильмов, но и для создания различных видеошоу.

Лазерный проектор своими руками

Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

Установка зеркала на ось электромотора ФОТО: youtube.com

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

Самодельный лазерный проектор в сборе ФОТО: youtube.com

Резисторами настраивается скорость вращения зеркал.

Гобо-проектор своими руками

Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.

Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно. Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.

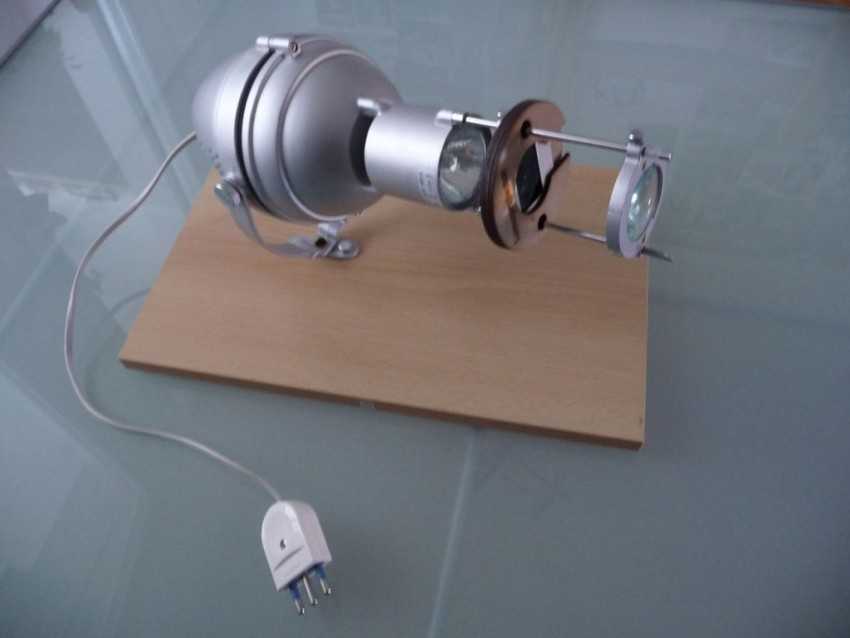

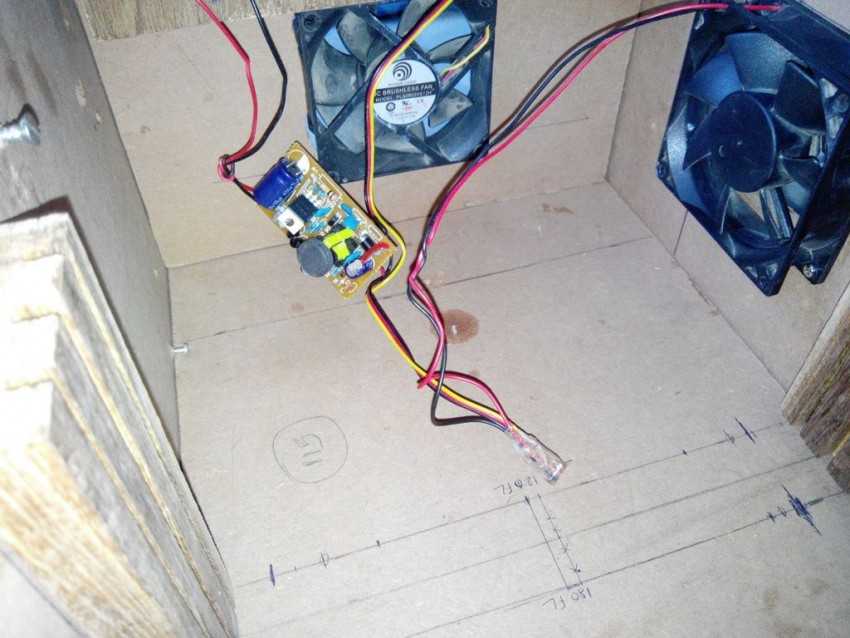

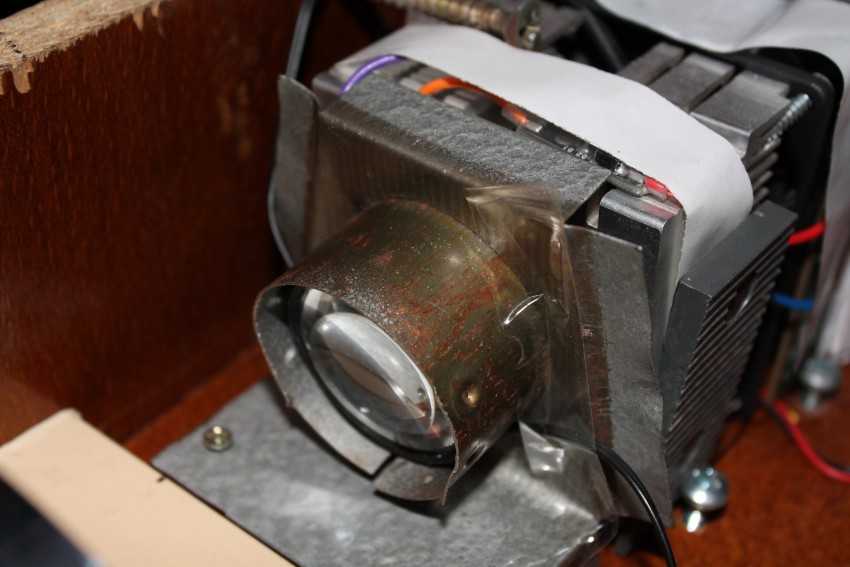

Гобо-проектор ФОТО: youtube.comОбъектив и механизм смены слайдов ФОТО: youtube.comКулер для охлаждения устройства ФОТО: youtube.com

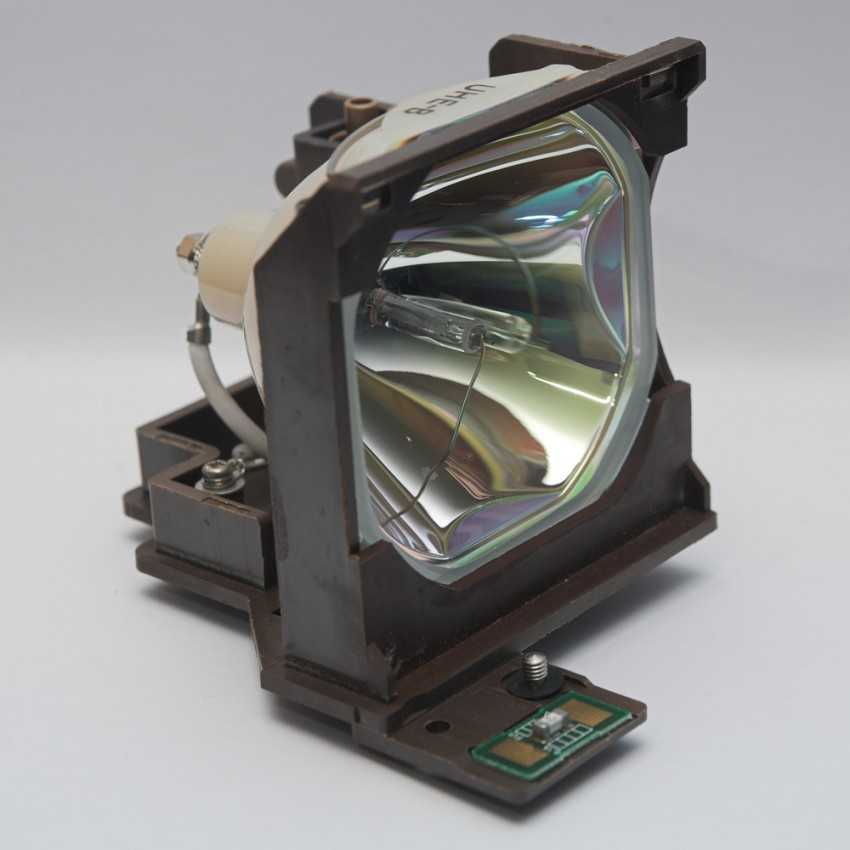

Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.

Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.

Голографический проектор своими руками

Такое устройство создаётся предельно просто.

Иллюстрация	Описание действия
ФОТО: youtube.com	Из коробки для CD-дисков вырезать четыре трапеции с основаниями 30 мм, 60 мм и высотой 35 мм. Склеить из них усечённую пирамиду

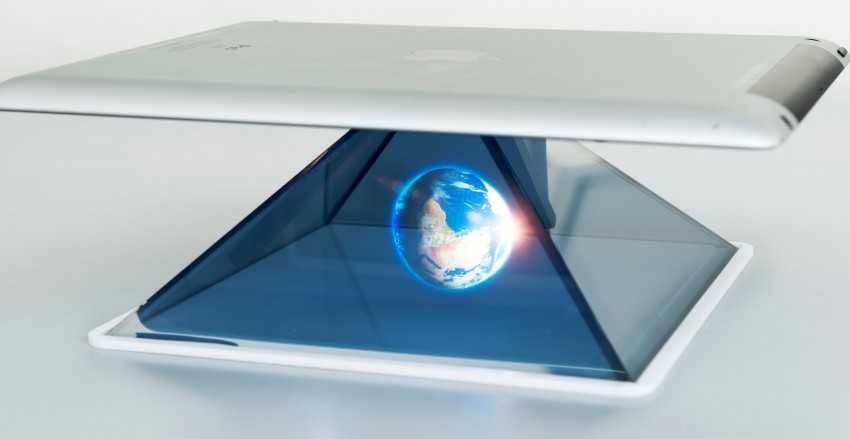

ФОТО: youtube.com	Установить пирамиду на включённый смартфон или планшет и наслаждаться зрелищем

Watch this video on YouTube

Принцип работы кинопроектора: схема и устройство

Если на руках имеется старый неработающий прибор, то разобраться в его схеме предельно просто. Достаточно его разобрать и изучить все составляющие детали. Если же такой возможности нет, рассмотрите простое устройство на фото. Главное условие для организации домашнего кинопоказа на экране — это наличие высокоточных элементов.

Таким образом, профессиональная схема проектора базируется на следующих деталях:

лампочка для просвечивания (может быть выбран любой источник, даже мощный светодиод);
линза-конденсатор;
цветовой круг или матрица (на современных устройствах);
асферическая линза;
DLP-чип;
объектив;
экран (часто для таких целей используются мультимедийные доски).

Сфокусированный свет лампочки и высококачественная матрица (такую можно взять от любого смартфона или планшета) совокупно подают изображение, увеличенное через линзу, на экран, установленный на стене. В качестве такового могут выступать белые простыни, клеёнки и даже светлый фон мебели или обоев.

Качество изображения достигается линзами и яркостью лампы. Поэтому следует выбирать источник с высоким коэффициентом полезного действия. Кроме того, необходимо соотнести размеры экрана и мощность излучения светового потока. Проще говоря, чем дальше от источника освещения будет проекция, тем мощнее лампочку нужно брать.

Оригинальные решения

Сделать своими руками в домашних условиях можно и 3D-проектор. Создать такое устройство сложнее, потребуются и денежные затраты.

Необходимо создать усеченную пластиковую пирамиду. Существуют разные размеры. Подойдет вариант, большее основание которого равно 60х60 мм, меньшее — 10х10 мм, а высота — 45 мм. Чтобы показывать голограммы с планшета, потребуется пирамида большего размера, поскольку экран девайса больше, чем у телефона.

Ее следует поместить на экран телефона в центре. После этого можно включать фильм. Такой вид проектора хорошо подойдет для развлечения малышей: голограммы будут меньше напрягать глаза

Кроме того, такой вариант выглядит необычно, привлекает внимание

Просмотр видео и изображений на домашнем проекторе — это весьма увлекательное и интересное событие. Ведь всегда у вас будет возможность пригласить друзей и вместе посмотреть какой-либо художественный фильм на широком экране. Более того, с развитием техники в магазинах стали появляться новые цифровые проекторы. Однако стоимость на них не является доступной для каждого. Но есть ли выход из этой ситуации?

Оказывается, есть. Как сделать проектор своими руками, читайте в нашей сегодняшней статье.

Чертеж проектора своими руками

Чтобы спроектировать проектор своими руками в домашних условиях, можно предварительно создать его чертеж своими руками. Сделать это можно по примеру, указанному на фото (Рисунок 4).

После того, как вы нарисуете схему описываемого устройства, вы сможете наглядно увидеть, что из себя представляет описываемое оборудование и как должны располагаться его детали. После того, как чертеж будет нарисован, можете приступать к его сборке, используя представленные рекомендации.

Рисунок 4. Пример чертержа для проектора

Далее представляем еще одну инструкцию, как сделать домашний проектор своими руками. Так же вы можете выполнить чертерж будущего проектора с помощью специальной программы Adobe Photoshop на домашнем ПК.

Изготовление проектора своими руками на основе телефона

Современные гаджеты часто имеют солидное расширение, посредством которого можно получить качественную трансляцию видео. На них можно смотреть любые фильмы в интернете, а также самостоятельно снятые видео. Рассмотрим подробнее этапы изготовления такого девайса.

Простейший проектор

Чтобы изготовить простое устройство, понадобится минимум деталей. Однако рассчитывать на полноценное качество изображения в этом случае не стоит, так как большинство смартфонов не способны передавать изображение в достаточной яркости на дальнее расстояние. Тем не менее, это отличная альтернатива, если проектора вообще нет.

Что потребуется для работы

Для устройства проектора потребуется картонная или деревянная коробка, а также картонный корпус меньшим размером, в котором нужно сделать нишу для смартфона. Чтобы от стенок коробки меньше отражался свет, нужно закрасить её чёрным цветом. Для этого идеально подойдёт обувной крем или матовая краска. Также понадобится линза.

Подготовка всех элементов

Последовательность выполнения операций следующая.

Правильно обустраиваем короб. Для этого, внутреннюю часть корпуса окрасим тёмным цветом.
Помещаем в него коробку меньшего размера так, чтобы подготовленная ниша, в которую будет вставляться смартфон, была размером с экран.
Направляем открытую часть на свободный край второй коробки.
Готовим подвеску или подставку для линзы, устанавливаем её на столе, прикрепляем к ней увеличитель.
Его допускается крепить к картонной коробке, предварительно вырезав для этого специальную нишу.
Чтобы увеличитель не падал, его закрепляют посредством клеевого пистолета.

Сборка конструкции

Когда все детали скомпонованы, остаётся собрать их в единое целое. Вставляем включенный смартфон в подготовленную нишу и направляем картинку через линзу на полотно, установленное в качестве экрана.

Такой кинопроектор удобно использовать, если имеется пульт ДУ, который работает по Wi-fi, иначе для каждого переключения придётся извлекать телефон из коробки.

Процесс изготовления голографического проектора

Голографические проекторы способны точно передать картинку с любого мобильного гаджета, при условии включения максимальной яркости. Детали можно найти в своей мастерской или немного потратиться на приобретение в магазине нескольких подходящих элементов.

Список материалов и инструментов

Для быстрого создания 3D-проектора пригодятся:

корпус от CD-дисков;
клеевой пистолет;
малярный или канцелярский нож;
пассатижи;
смартфон;
специальное видео с голографической графикой;
соответствующий чертёж.

Важно соблюдать все размеры, которые прописаны в чертеже, иначе будет невозможно добиться чёткости изображения

Изготовление деталей для проектора

Для создания усечённой пирамиды, воспользуемся чертежом, который позволит рассчитать размеры каждой детали.

Рассмотрим пошаговый алгоритм:

При помощи чертежа отметим четыре одинаковых эскиза на пластике от футляра для дисков, и, воспользовавшись канцелярским ножом, аккуратно вырежем их.
Все эти детали склеиваем между собой клеевым пистолетом так, чтобы получилась усечённая пирамида.
При появлении на торцах выкроек зазубрин, они обрабатываются наждачной бумагой.
Устанавливаем смартфон на верхнюю часть пирамиды так, чтобы дисплей располагался по центру.
Сверху кладём тёмный или матовый картон (чтобы анимация не отзеркаливалась).

Аналогично можно использовать проектор в вертикальном положении. Но для этого необходимо будет сделать подставки, удерживающие смартфон и матовый картон.

Настройка изображения на смартфоне

Чтобы картинка полноценно отображалась на матовой поверхности, необходимо выполнить некоторые настройки экрана. Обязательно поставьте яркость на максимальный уровень, настройте цветность, чтобы она была естественной. В этой ситуации целесообразно установить автоматический режим контрастности, а цветовой фон в положение «Стандарт».

Какие моменты стоит учитывать при работе?

Если вы решили сделать действительно хороший проектор, то стоит увеличить все габаритные размеры. Соответственно, вместо телефона используйте планшет или ноутбук, а коробка соответственно также будет больше. Механика изготовления совершенно такая же, как и в маленьком формате.

Настройки яркости на смартфоне или планшете должны быть выставлены максимально возможные. Покраска стенок коробки внутри в чёрный цвет также хорошо улучшит качество проецируемого изображения. Стена также подойдёт не любая – лучше всего будет, если проекция будет идти на ватман размещённый на стене ровно и под прямым углом.

Обязательно организовывайте просмотр только в тёмное время суток и при минимальном внешнем освещении – только в таких условиях качество картинки будет более-менее нормальным.

Не забывайте, что это самоделка, а не профессиональная техника – не стоит ожидать от неё слишком многого. Самодельные проекторы с линзой, без лупы, также могут нормально работать.

Уверены, что наши идеи и подробные инструкции по созданию домашнего проектора стали для вас полезными. Работа вместе с ребёнком над таким устройством поможет вам наладить с ним дополнительный контакт, а уютные семейные вечера станут прекрасными мероприятиями для отдыха после сложного рабочего дня. Делайте проектор и уверены, что всё у вас получится.
