Водоснабжение частного дома своими руками

Содержание

Особенности автономного водоснабжения частного дома из скважины

Система автономного водоснабжения дома состоит из трех главных частей:

  • источник воды;
  • насосная станция – состоит из насоса и гидроаккумулятора (накопительного бака);
  • трубопровод – обеспечивает перемещение воды от одного узла гидросистемы к другому вплоть до входа в дом.

При постройке дома система подачи свежей воды и канализация рассматриваются и проектируются вместе из-за сложности их реализации по отдельности. Кроме того, для нормальной работы основные узлы должны дополняться следующими второстепенными:

  • кессон – выполняет защитную функцию скважины и оборудования;
  • очистные фильтры;
  • водонагревательное оборудование;
  • управляющая автоматика.

Проектирование автономного водоснабжения – это начальный и один из главных этапов, так как система имеет сложное строение и множество особенностей функционирования. Для составления проекта чаще всего обращаются в специализированные компании или к частным экспертам. План состоит из множества элементов: необходимой документации, планирования размещения всех узлов, правильного выбора источника воды и расчетов, объединяющих все в единую систему. Также в проект может входить система дальнейшей разводки воды внутри дома. В конечном итоге по нему осуществляется бурение скважины и монтаж всего необходимого оборудования.

Летний домик на даче или частный дом в поселках вполне может получать водоснабжение из скважины. Можно пользоваться малогабаритной конструкцией или может быть применена самодельная модель скважинного типа. Только не забудьте про утепление конструкции, если вы решите провести ее своими руками.

Разработка схемы водоразбора

Схема водопровода в квартире нужна в первую очередь для себя, чтобы не запутаться, не просчитаться и потом точно знать, где что – особого разрешения на эту работу не требуется. Но при регистрации счетчика инспектор водоканала может попросить взглянуть на схему, так что вычертить нужно правильно.

Полная схема водразбора частного дома

Полная схема по всем правилам – работа серьезная и для знающего специалиста; к примеру – на большом рисунке схема водоснабжения частного дома с летней кухней, необходимая, чтобы проект был утвержден. Но для замены труб в квартире так утруждаться не нужно, достаточно, чтобы на схеме было ясно видно и понятно:

  1. Трубы горячей и холодной воды, их тип и диаметр просвета.
  2. Приборы учета.
  3. Аварийные клапаны и сливы.
  4. Запорная арматура.
  5. Точки разбора с указанием потребителей.
  6. Резервные ветви и устройства.
  7. Направление тока воды.

Чтобы все это было понятно не только себе, или себе спустя год, определенные правила при вычерчивании нужно соблюдать. Разберем на примерах, см. рис. Слева – более-менее сойдет, но с замечаниями, справа – неправильно:

Упрощенные схемы водоразбора с ОШИБКАМИ

  • Схема справа выполнена в изометрии – для красоты, что ли? Пересечения труб ее запутывают, а представления о реальном расположении точек разбора она не дает: стиралка с бойлером выходят под полом.
  • Там же слишком много стрелок-указателей тока там, где и так ясно, куда течет, что тоже запутывает схему.
  • Там же – нечетко и не по правилам изображена запорная арматура с приборами учета.
  • Там же – не указаны тип и диаметр труб.
  • Там же – кто, где и когда видел, чтобы вода в бойлер подавалась сверху, а унитаз смывался через отлив?
  • Зато на схеме слева даже не специалисту ясно, что бойлер (6) – резервный. Замечание будет: «А где обратный клапан на горячую? Без него при прекращении подачи котел свою в горячий стояк погонит, если вентиль (10) не перекрыть». Но это уже по сути дела и с полным пониманием.

Правильная упрощенная схема водопровода в квартире

Пример произвольно, не по правилам оформления проектно-конструкторской документации, но совершенно понятно и без излишеств выполненной схемы водоразбора показан на следующем рисунке. Это еще и пример параллельного водоразбора; где гребенки, понятно.

Как устроена водопроводная система

Для того чтобы начать работы по монтажу водопровода, необходимо иметь источник воды. Это может быть центральное водоснабжение или скважина. В первом случае прокладывается труба, которая заводится в помещение. Это наиболее простой способ.

В случае наличия колодца требуется присутствие дополнительного оборудования. Для поднятия воды на поверхность используется насос, который крепится к трубопроводу. Он бывает поверхностным или погружным.

Управляет им автоматическая система. Для очистки жидкости устанавливаются фильтры грубой и тонкой очистки. Предварительно вода накапливается в емкости для последующей раздачи. Для этого сооружается эстакада на высоте до 3-4 м. Благодаря перепаду жидкость под напором движется по трубопроводу. Заменить такую емкость может водонапорная станция.

В зависимости от сезонности, трубы располагаются на земле или закапываются в грунт ниже глубины его промерзании. Если так глубоко заложить невозможно, то ведется их утепление. Так устроена внешняя часть водопроводной системы.

Разводку водопровода внутри помещения ведут согласно схеме водоснабжения дома. Состоит она из таких частей:

  • труб;
  • приборов, используемых для подогрева воды;
  • переходников;
  • смесителей.

Как правильно подобрать трубы

Для прокладки водопровода в частном доме применяются трубы, изготовленные из полиэтилена, полипропилена или поливинилхлорида. Они должны быть легкими, противостоять влиянию внешней среды и хорошо контактировать с горячей водой.

Материал обладает пластичностью, хорошо гнется. Участки соединяются между собой фитингами.

Проложить водопровод можно из меди и стали. В первом случае у него будет высокая цена, а во втором стальные трубы со временем начнут коррозировать.

В зависимости от расстояния подбирается соответствующий диаметр. Для отрезка в 30 м он составляет 32 мм. Для 10 м участка сечение берется 20 мм. Существуют элементы с диаметром 25 мм.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Прокладка водопроводных труб в земле

Для правильной укладки элементов системы необходимо подготовить проект или схему водовода с указанием мест установки фитингов и возможных ответвлений. Затем данные переносятся на местность и при необходимости корректируются. После этого приступают к рытью траншеи. Глубина ее должна быть не менее 1,4-1,5 м, а ширина — около 0,6 м.

Прокладка водопровода из полипропиленовых труб в земле начинается от источника воды (скважины, колодца и др.) или места врезки в магистральную сеть, к дому. Сборку элементов водовода проводят на поверхности, а затем укладывают на песчаную подушку в траншею. При монтаже необходимо избегать резких поворотов и перегибов труб. Если предполагается пересечение канализационной системы, то водопровод должен проходить на 0,2 м выше ее. Не допускается прокладка водогона на расстоянии менее 0,75 м от электрических и телефонных кабелей и 2 м от системы стоков.

После положительных результатов испытаний системы на плотность канаву засыпают. Слой грунта, имеющий непосредственный контакт с водогоном, не должен содержать крупных камней и строительного мусора.

Как определить глубину прокладки водопроводных труб?

Глубина заложения водопровода зависит от промерзания грунта, его структуры, близости грунтовых вод и других факторов. Эти данные можно запросить у ближайшей организации, занимающейся подобными работами либо получить самостоятельно, пробурив несколько контрольных скважин по ходу предполагаемой траншеи. Во многих регионах глубина промерзания грунта не превышает 1,6 м. Если по каким либо причинам достичь такой глубины невозможно, то укладка водопроводной трубы в траншею должна проводиться с предварительным утеплением.

Близость расположения к поверхности грунтовых вод негативно сказывается на материале водовода. В этом случае проводят гидроизоляцию сети либо уменьшают глубину траншеи с последующим утеплением системы. Если водовод проходит под площадками, где предполагаются большие нагрузки, то в таких местах он должен быть заглублен или дополнительно установлены элементы, защищающие трубопровод от разрушения. В случае прокладки системы через открытые места, лишенные растительности в регионах с жарким климатом, то глубина его залегания должна быть не менее 0,5 м.

Учитывая все эти нюансы, можно точно определить, на какую глубину закапывать водопроводные трубы.

Прокладка полипропиленовых труб

Глубина прокладки водопроводных труб, выполненных из полипропилена, не отличается от элементов из других материалов. Монтаж проводится при помощи пайки специальным паяльником. Оптимальная температура нагрева рабочей части составляет +260…+270°С. На качество сварки влияет время нагрева посадочного места. Перегрев, как и недогрев приводит к получению дефектного шва. Повторная сварка возможна после удаления бракованного участка.

Необходимо помнить, что системы из полипропилена недостаточно гибкие. Чрезмерный изгиб может привести к разрушению элемента. С целью организации поворота или отвода используют тройники, уголки и другие фитинги. Для отклонения трубы для водопровода на угол 90° желательно использовать 2 уголка по 45°. Это уменьшает гидравлическое сопротивление системы и защищает от гидроударов.

Прокладка водопроводных труб из стали

В связи с тем, что металлические трубы для подземного водопровода являются хорошим проводником, они должны быть заземлены. Эти работы выполняются с учетом требований норм и правил. Придумывать доморощенную защиту от блуждающих токов не только запрещено, но и опасно. Нередко стальные водогоны подключают в качестве заземляющего контура.

Автономные водопроводы в частных хозяйствах не заземляются вовсе. Если все же решили трубы заземлить, то подсоединение заземлителя проводится при помощи сварки. Категорически запрещено водопровод занулять.

Монтаж труб проводится при помощи сварки или сгонов. Последнее более практично, однако соединительный узел является «тонким» местом системы. В большинстве случаев через несколько лет на резьбе сгона образуется свищ. Укладку металлических элементов рекомендуется проводить ниже точки промерзания грунта.

Схема водоснабжения частного дома

Если на участке частного дома есть источник вводы, тогда можно обустроить его при помощи автонасоса. Погружное устройство будет откачивать воду в специальный накопительный бак в доме вместительностью до 500 литров. Накопительная емкость разделена мембраной или реле, что позволяет корректировать давление жидкости в ней. Когда бак наполнен до отказа, насос водоснабжения отключается, а если вода используется – насос снова качает воду в бак. Согласно представленной схеме система водоснабжения состоит из таких частей:

  1. Скважина или колодец.

  2. Насосная станция позволяет отбирать воду из источника водоснабжения.

  3. Гидроаккумулятор – создает определенное давление в системе.

  4. Специальные фильтры, которые очищают и подготавливают воду к использованию.

  5. Оборудование для подогрева воды.

  6. Система коллекторов.

Общая схема водоснабжения

Специалисты советуют проводить обустройство систем водоснабжения дома в весеннее или летнее время, когда грунтовые воды не так высоки, сам грунт легко поддается обработке, а копка проходит более быстро. Установка гидроаккумулятора, который позволяет управлять включением и выключением насоса, является необязательной. В этом случае используются другие методы управления насосом. Схема обустройства водоснабжения может быть разнообразной – все зависит от пожеланий хозяев, которые решили сделать свой дом более комфортным.

Общая схема подачи воды

Чаще всего водоснабжение частного дома с водой из уличной скважины организовывается по следующей общей схеме:

  1. На участке возле коттеджа обустраивается скважина с погружным насосом и кессоном сверху.

  2. Траншейным способом от нее в дом прокладывается водовод под землей.

  3. В здании к этой трубе подключается гидроаккумулятор с поплавком, управляющим скважным насосом.

  4. От накопителя делается отвод с запорным краном и насосной станцией обеспечения подкачки воды в трубопровод ХВС по коттеджу.

  5. При необходимости собирается контур фильтрования и водоподготовки с обводным байпасом.

  6. Делается разводка труб подачи воды до сантехники в ванной, туалете и кухне.

  7. Для горячего водоснабжения отдельно устанавливается бойлер.

Общая схема

Для питья воду из скважины практически во всех регионах России рекомендуется пропускать через фильтры. В одних случаях достаточно грубой очистки от механических примесей, а в других потребуется монтировать системы очищения от железа и снижения жесткости или кислотности. Причем точно определить необходимый набор фильтров получится только по результатам лабораторного анализа.

Если гидроаккумулятор поставить не в кессоне или подвале, а на чердаке, то от подкачивающей насосной станции можно отказаться. При такой верхней разводке вода до сантехнических приборов по водопроводным трубам будет течь самотеком.

По срокам монтажа скважина на приусадебном участке делается за пару дней. Однако прежде чем начинать бурить, необходимо грамотно рассчитать необходимое оборудование и оценить возможности водоносного пласта. В идеале надо предварительно произвести разведывательное бурение. А потом еще и подготовить проект всей системы обеспечения дома водой. Ошибки здесь легко могут привести к загрязнению водоносного горизонта.

Проводим водопровод самостоятельно

Самое бюджетное решение — проложить трубопровод своими руками. Перед тем, как провести воду в любой частный дом, следует изобразить схему (стремитесь к ясности). По схеме должно быть понятно расположение труб и водозаборных точек, примерная площадь прокладки с учетом развязок. Обозначьте препятствия на рельефе местности (их придется устранить перед монтажом, какой-то нелепый холмик, торчащий из земли валун или пень могут существенно осложнить прокладку). Затем поэтапно осуществляйте ввод воды в дом.

Обустройство колодца в месте подключения

Вы замечали — по линии центрального водопровода расположены — с интервалом в 100 м — колодцы с отводами, дающими возможность подключить дополнительные линии? ТУ даются до самого ближнего колодца.

Если его не наблюдается, будет логично обустроить собственный колодец там же, где подвод воды. Возможные материалы для него:

  •  газосиликат (но это ненадолго);
  •  кирпич (дорого);
  •  кольца из железобетона (оптимальный вариант).

Колодец из соображений техники безопасности нужно закрыть крышкой. Пластиковую можно использовать только в том случае, если по ее поверхности не будут проходить транспортные средства (иначе долго она не проживет).

Подключение к магистральному трубопроводу можно сделать:

  •  врезкой (потребуется сварочный аппарат);
  •  без сварки — с помощью хомута (отключение центрального водопровода не потребуется). На подающую трубу монтируют хомут и просверливают ее через специальное отверстие. На резьбу хомута наворачивают открытый кран и закрывают его. Если кран шаровой, сверление производят, сначала установив его.

При использовании хомута оденьтесь соответственно и не пользуйтесь электрической дрелью — все промокнет.

Роем траншею для прокладки труб

Для прокладки и подводки воды к дому необходимо выкопать траншею. Это можно сделать двумя способами:

  1. заказать работу спецтехники (небольшой экскаватор отлично справится с задачей, также используются траншеекопатели);
  2. выкопать своими силами (желательно делать это группой — с родными или друзьями, иначе вас ждет долгий и нудный процесс).

Суть траншеи — она должна не только скрывать в себе, но и оберегать трубопровод от замерзания, поэтому ее роют ниже точки промерзания грунта в данном регионе. Обычно это от 1,5 до 2 м, если вы, конечно, не в Арктике живете. (Все нюансы копки)

Затем создают песчаную с добавлением щебенки подушку для трубопровода. Она амортизирует его и помешает просачиванию к нему грунтовых вод (иначе трубы могут обледенеть суровой зимой).

Если у вас земельный участок с особенностями и на должную глубину рыть невозможно, придется дополнительно утеплить трубы. Для этого используются:

  •  вспененный полиэтилен;
  •  пенополистирол;
  •  базальтовая вата.

Можно засыпать трубопровод керамзитом (он не теплопроводный).

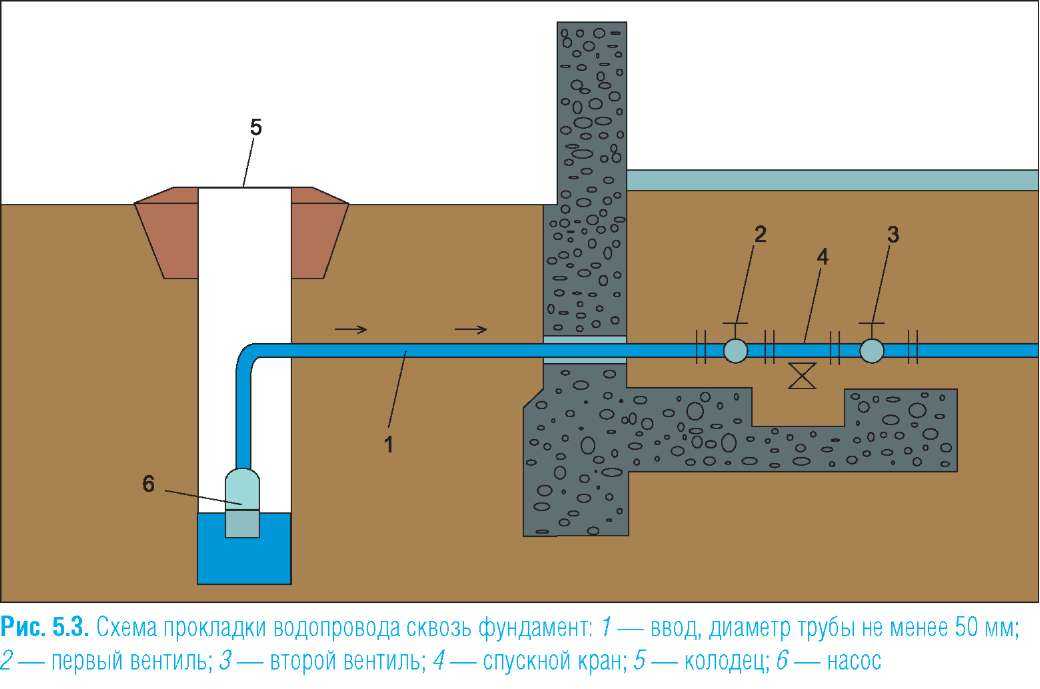

Создаем ввод в дом

Через фитинг подключаем трубу к централизованной магистрали (используя запорный кран и опломбированные учетные приборы). После этого прокладываем водопроводный ввод в дом:

https://youtube.com/watch?v=YYAdqpzIiic

С особым вниманием относимся к этому участку — он может залегать в земле на небольшой глубине, это рискованно в смысле промерзания. Поэтому его нужно тщательно теплоизолировать

Выбираем лучшую трубу и укладываем подводку к дому

Главный элемент водопроводной системы — трубы. Необходимо выбрать оптимальный вариант. Выбор есть:

  •  оцинкованные из стали устойчивы к серьезным механическим перегрузкам, но ржавеют, а их монтаж подразумевает нарезку резьбы или сварку, что сложно и отнимает много времени;
  •  из меди — трубы-долгожители, но они стоят «как чугунный мост» и сложны в монтаже;
  •  полимерные (полипропиленовые, ПНД) устанавливать несложно, к тому же они устойчивы к агрессивным химическим воздействиям и недороги;
  •  металлопластик также нейтрален к агрессивной химии, обладают отличной пропускной способностью, не боятся ультрафиолета и коррозии, но плохо переносят высокие температуры.

Когда подводка воды к вашему дому завершена, не спешите зарывать траншею. Нужно протестировать систему — запустить воду на пробу и убедиться, что стыки не протекают. Если найдена течь, требуется ее устранить.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

  1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

  1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
  2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Какие трубы использовать?

От выбора материала распределительной системы зависит не только качество воды, но и периодичность ремонта разводки. Какие трубы для водопровода в частном доме использовать?

Медные – самые дорогие, но одновременно с этим и самые надежные. Они не подвергаются коррозии, ультрафиолету, в них не размножаются микроорганизмы. Медь выдерживает разные перепады температуры и давления.

Металлопластиковые трубы – самые распространённые во внутридомовых системах. Алюминиевая основа, облаченная в пластик, не накапливает минеральных отложений и не ржавеет, внешнее покрытие не боится влаги и воздействия ультрафиолета. К минусу относится неспособность выдерживать перепады температур и склонность к промерзанию.

Стальные трубы долговечны, но при неправильной заводской обработке могут заржаветь в процессе эксплуатации.

Полипропилен – хороший материал для устройства холодного водоснабжения. Трубы долговечны, доступны в цене. Не имеют свойство окисляться. Система легко собирается, но крепление производят специальным сварочным аппаратом. Для горячего водоснабжения полипропиленовые трубы не годятся, лучше использовать металлопластик.

Кроме материала важно определить диаметр «сосудов». При выборе трубы для водопровода в частном доме размер выбирают исходя из расстояния от источника до потребителя:

  • при общей длине свыше 30 м – 32 мм;
  • менее 30 м – 25 мм;
  • в системах до 10 м – 20 мм.

К сантехническим приборам подводят трубы 10-15 мм в диаметре.

Использование скважины или колодца

Как видно из всего вышесказанного, сложного в устройстве систем водопровода в частном жилище ничего нет. Самые большие трудности возникают на этапе обустройства колодца или скважины.

Схема водоснабжения из скважины

Вообще, изначально стоит вопрос выбора – брать воду для частного дома из колодца или скважины. Конечно, колодец рыть гораздо легче, так как его глубина редко достигает даже 10 метров. А вот глубина скважины иногда доходит и до 30.

Однако вода из колодца достаточно загрязнена, поэтому водопровод в обязательном порядке должен содержать сразу несколько фильтров – грубой и тонкой очистки.

Скважина же потребует приобретения более дорогого погружного насоса.

В общем случае водопровод в частном доме из скважины будет выглядеть так:

  • Погружной насос;
  • Переходник (ниппель);
  • Обратный клапан, который служит для предотвращения попадания воды обратно;
  • Труба;
  • Запорная арматура;
  • Фильтр;
  • Пятерник, к которому подключается автоматика, например, реле давления, и манометр;
  • Гидроаккумулятор.

Надо сказать, что водоснабжение из скважины или колодца в частном доме обязательно должно быть устроено с использованием гидроаккумулятора.
