Этапы строительства навеса своими руками
Для того, чтобы заняться строительством навеса на территории частного дома своими руками необходимо тщательно подготовиться к этому и следовать общепринятой последовательности, что заключается в следующем:
- создание проекта, чертежа;
- предварительная подготовка материалов, что будут использоваться;
- подготовка инструментов, необходимых для проведения работ;
- подготовка грунта, выравнивание поверхности;
- установка и бетонирование опор навеса;
- установка продольных балок между опорами;
- настил и крепление крыши (профиля или иного материала).
Такой тип пристройки является атрибутом комфорта и уюта, который гарантирует проведение запланированных ранее мероприятий на свежем воздухе, невзирая на прихоти погоды. Сейчас на рынке в свободном доступе предлагается множество различных качественных материалов, а значит, их можно купить и использовать для создания постройки. Подключив немного фантазии и реализовав свои желания, собственник частного дома способен не только совершить планируемую постройку, но и сделать ее оригинальной, стильной и изысканной.
Защита от ветра
В ветреную погоду при разведении костра могут возникнуть сложности.
Во-первых, ветер может задуть горящую спичку или зажигалку и не позволить человеку поджечь растопку. И даже начавшая гореть растопка или хворост могут быть легко задуты сильным ветром.
Во-вторых, приготовить пищу на костре, пламя которого сдувает ветер, будет проблематично. Зона пламени с максимальной температурой будет колебаться и стелиться вдоль земли вместо того, чтобы в полной мере нагревать посуду с едой.
В-третьих, искры и фрагменты горящих углей могут быть вынесены ветром за пределы безопасной зоны и послужить причиной пожара.
На сильном ветру пламя практически не поддаётся контролю и приготовить на нём еду сложно.
Эти неудобства могут быть эффективно устранены с помощью ветрозаслона.
Коротко о главном
Чтобы сделать навес для машины своими руками, потребуется создание подробных схем и чертежей.
Основополагающий фактор всех расчетов – применяемые стройматериалы. Опоры для навеса можно делать из дерева или металла. Что касается кровли, то здесь имеется больше вариантов:
- профлист;
- поликарбонат;
- металлочерепица.
Между столбами для навеса расстояние должно быть не более 1,5 м. При обустройстве навеса обязательно нужна система водостока, ее монтируют на каркас строения.
Если предусмотреть все нюансы, то можно сделать сооружение уникальным в своем роде, и не понести серьезных затрат
Важно соблюдать три правила: цифровая точность, оптимальность материалов, фантазия при декорировании
Материал
Здесь можно выделить популярные варианты каменных и деревянных пристроек. Иногда для монтажа используется поликарбонат или комбинированная методика.
Стойки из металла – самый надежный способ, а деревянные элементы значительно экологичнее.
Для кровли долгое время использовались компоненты из металлочерепицы и шифера, но сейчас практически все отдают предпочтение поликарбонату. Такая востребованность этого материала обусловлена его параметрами гибкости и простотой монтажа, стойкости к механическому воздействию и капризам погоды. Сооружая навес у дома с применением поликарбоната, очень легко кроить этот материал на детали любой формы. Для выполнения подобной операции достаточно иметь канцелярский нож или электролобзик.
Не составит труда прикрепить листы к основе самого разного вида, выполненной из дерева, пластика или металла. Полиуретановый клей отлично скрепляет между собой поликарбонатовые детали.
При работе с этим с этим материалом все элементы конструкции устанавливаются при наличии в них каналов вертикального типа из-за возможного накопления конденсата.
Так из чего же сделать оригинальный навес к дому с наименьшими затратами? Рассмотрим два наиболее популярных способа.
Навесы во дворе частного дома: фото конструкций в зависимости от области применения
Навесы — это, прежде всего, конструкции, призванные защищать ту или иную территорию от осадков (будь то снег или дождь), жарких солнечных лучей или опадающих листьев. Поэтому, располагают навес во дворе частного дома, в основном, над зонами отдыха и наиболее «проходными» участками.
Навес в виде «козырька»
Можно сказать, что навес-козырек над входом является обязательным — он защищает не только от дождя, а играет роль своеобразной защиты от налипания на ступеньках и порогах мокрого снега, что может повлечь падения и травмы. Есть и еще одна разновидность — навес-пристройка над террасой, с фиксацией одной стороны к стене, под которым может располагаться удобная мебель, барбекю и прочие атрибуты комфортного отдыха. Как правило, укрытия над крыльцом выполняют в одном стиле с основным зданием, с использованием соответствующих материалов и цветовых решений. Например, для дома, выполненного из бруса, подойдет деревянная конструкция с возможным применением кованых элементов.
Навес-пристройка
Можно реализовать навес во дворе для защиты территории от входа до калитки или хозяйственных построек. Такие конструкции имеют довольно крупные габариты и, в большинстве своем, представляют собой навес-пристройку, одна сторона которой крепится непосредственно к стене дома, а другая держится на опорах. Безусловным их преимуществом является то, что можно в любое время года беспрепятственно перемещаться по дорожкам, при этом, в зимний период не придется расчищать их от снега. Также они могут быть стационарными (с опорами со всех сторон) либо смешанного типа.
Навес для бассейна во дворе частного дома
В этом случае, лучше конструировать закрытые навесы во дворе частного дома — фото наглядно демонстрируют преимущество конструкций «тепличного» типа.
Можно воспользоваться раздвижными элементами, с помощью которых в жаркое время открывать мобильные секции, а в ветреную погоду надежно закрывать.
Навес-беседка
Этот вариант навеса — излюбленное дачниками и владельцами загородных домов, строение. Беседки могут быть различных форм: круглые, квадратные, в форме многогранника, а также открытого (конструкция предполагает наличие опор и крыши) или полузакрытого типа (присутствуют боковые стенки). Такие строения размещают обычно в наиболее зеленых живописных зонах участка на возвышенностях.
Навес над детской площадкой
Навес над детской площадкой является довольно востребованной конструкцией для семей. Даже в самую плохую погоду, ребенка очень трудно удержать в доме, поэтому навес, расположенный над качелями, песочницей и турниками, станет хорошим подспорьем для ребенка и его родителей. Кроме того, навес защитит деревянные элементы площадки от осадков и продлит срок их службы.
Навес во двор для защиты автомобиля
Навес над авто обязательно станет незаменимым для владельцев небольших участков, где фактически нет свободного места для возведения гаража. Автомобильные навесы во дворе частного дома (фото демонстрирует различные их варианты) могут послужить и в случае приезда гостей, которым, бесспорно, будет спокойней видеть свое авто на территории участка, а не за его пределами. Кроме всего прочего, монтаж подобного навеса потребует значительно меньших финансовых затрат, чем строительство гаража.
Навесы для автомобилей из поликарбоната — строим своими руками: 30 фото
Строительство навеса из дерева
Полностью деревянные навесы для машин встречаются редко. Деревянной считается конструкция, у которой из дерева опоры, элементы каркаса и обрешётка. Кровля имеет разные покрытия.
Строительство деревянного навеса начинают с разметки, устройства фундамента и крепления стоек одним из вариантов:
- на фундаментные блоки крепят опоры;
- Опорные стойки бетонируют в ямах глубиной до 1 метра;
- Устанавливают закладные детали в столбчатом фундаменте.
Площадку укладывают плиткой или бетонируют.
Столбчатый фундамент защищает деревянные опоры от контакта с землёй, а значит, продлевает срок их службы.
Стойки, установленные на закладные детали столбчатого фундамента, связывают между собой, а сверху укладывают поперечные балки.
Оборудование каркаса завершается сборкой стропил и набивкой обрешётки.
Кровля получится высокого качества, если при монтаже профнастила придерживаются следующих правил:
Правильное крепление профнастила
- листы укладывают внахлёст;
- крепление выполняют нержавеющим крепежом;
- под крепёж вставляют резиновые шайбы.
https://youtube.com/watch?v=R9x0IdaqHCQ
Постройка обрешетки простого навеса
Для начала нужно закрепить (прикопать и залить раствором, а можно даже забутовать обломками кирпича) в обозначенном месте две основные стойки – друг напротив друга. Делается это с учетом уровня наклона участка. Далее разметочной веревкой от базовых столбов отмеряются прямые углы, а после надежно прикапываются столбы правого ряда, затем — левого.
Теперь самое время оформить первый комплект стропил — шурупами на одном столбе, затем на другом (тут нужен помощник, одному не справится). Должна получится первая арка «входа» из стоек и венчающих их стропил. Далее — по «схеме». Но сначала собирается последняя арка «выхода», и только потом — две внутренних, вторая и третья.
Обустройство стоек и стропил
Один из ответственных этапов сооружения деревянных навесов к дому – выбор материала конструкции. Подойдет любой вариант, но при возможности постарайтесь использовать сосну. Дерево для сооружения этого вида отличается хорошими показателями долговечности, небольшим весом и приятным внешним видом.
Рекомендуется сечение от 75х75 мм и более. Тщательно осматривается материал для того, чтобы убедиться в отсутствии коры. Устанавливаемая в земле часть покрывается средствами, препятствующими гниению. Главное правило при установке – выдержать параметры размещения около 100 см между столбами и расположить их в определенном порядке, чтобы кровля в боковых частях имела 50-100 мм выступа, а спереди – до 200. По общей прямой готовятся полуметровые скважины с одновременной проверкой навесных диагоналей. Для выдерживания строгой вертикальности стоек используется уровень. Для надежной фиксации применяются вспомогательные брусья. После завершения работ эти элементы легко удаляются.
Внутренне пространство углублений при сооружении навесов для дачи из дерева заполняется бетонным раствором или щебнем. Более экономичной выглядит методика использования щебня.
Обрезка со скосом по углу наклона плоскости делается в верхней части столбов. Это даст возможность стропилам плотно лечь на торцы бруса.
Получить идеальную горизонтальную линию можно с применением отбивочного шнура или гидроуровня.
Минимальная высота стоек в нижней части ската составляет 1800 мм. Ниже этот параметр допускается при планировании в данной части стеллажа или стола.
Брусья 150х50 мм, именуемые стропилами, нужны для монтажа системы. Указанные габариты являются оптимальными для пролета с параметрами 6 метров, если правильно рассчитаны показатели расчетного веса и уклона навеса, примыкающего к дому.
Расстояние промежутка между стропилами составляет 1 метр. Можно крепить навес к стене или опорной доске одной стороной стропил, а вторая ложится на стойки. Для фиксации берутся саморезы или уголки из стали.
Конструктив и функционал
Навес перед домом должен деликатно вписываться в общий архитектурный ансамбль, подчеркивать достоинства экстерьера и скрывать его недостатки, гармонично сочетаться с ландшафтным дизайном участка, быть удобным, практичным в процессе эксплуатации, в полной мере отвечать потребностям хозяев.
Функциональные особенности
Навесы, пристроенные к дому, фото-примеры смотрите в галерее, могут пристраиваться для разных хозяйственных нужд, из основных функций выделим распространенные:
- Пристройки над входной группой, служат защитой для крыльца и входной двери от осадков.
- Террасы и веранды – место для отдыха на открытом воздухе.
- Крытые галереи, чаще из металла и поликарбоната, обеспечивают комфортный вход в дом, одновременно являются стоянкой для автомобиля.
Большие навесы, пристроенные к дому, фото практичной, арочной конструкции
- Навесы над окнами, обычно маркизы, защищают от яркого солнца.
- Хозпостройки для хранения дров и прочей бытовой утвари, пристраиваются с тыльной стороны дома, иногда, при должной фантазии это оригинальные, эксклюзивные конструкция, украшающие фасад здания.
Навесы, пристроенные к дому из профнастила, фото хозпостройки для дров
Виды навесов к дому
Навесы возле дома разделяются по способу опирания к основному зданию:
- Консольные – небольшие козырьки на менсолах или закладных элементах.
- Подвесные – крыши на металлических тросах.
- Опорные – на вертикальных столбах по всему периметру;
- Опорно-балочные – край, расположенный ближе к дому, опирается на балку, привязанную к стене, что помогает распределить нагрузку по всей поверхности несущей конструкции, а противоположный — на столбы.
Особенности конструкций
Навесы для частного дома и общественных зданий обычно бывают:
- Открытыми – крыша, защищающая от осадков: входная группа, терраса, стоянка для машины, хозпостройки.
- Полузакрытыми – снизу на 900-1200 мм предусмотрен глухой парапет, а проемы закрываются плотными шторами, мягким стеклом, решеткой, плетущимися растениями, виноградом: террасы, беседки.
- Крытые – застекленные постройки разного вида, обычно это веранды, пристроенные коридоры, оранжереи.
Навесы, пристроенные к дому из поликарбоната, фото оригинальной конструкции, перекликающейся по форме со ступенями
Крыша
Постройки, примыкающие к дому, могут иметь разную стропильную систему. Проще всего сделать односкатную крышу, под углом 15-25о, защищает от осадков, но не спасает от порывав ветра и пыли. Двускатная кровля практичней, хотя смотрится более громоздко. Зачастую ее устраиваются, если основное строение имеет крышу такой же формы.
Навес из поликарбоната, пристроенный к дому, фото открытой террасы для отдыха

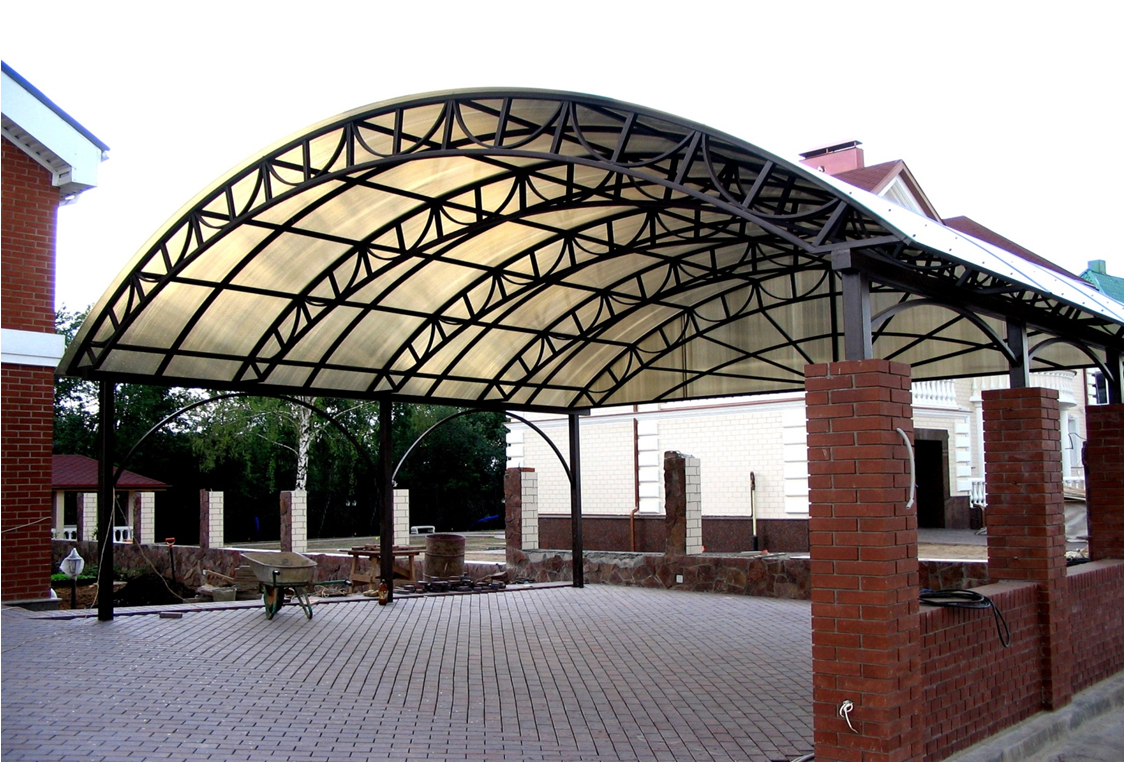

В последнее время актуальны арочные конструкции, обычно, это навес из поликарбоната, пристроенный к дому, на металлическом каркасе. Строения приобрели популярность вследствие невысокой цены, легкости монтажа и некой изящности, благодаря материалам. Они не загромождают архитектурный ансамбль и являются практичной, надежной защитой от атмосферных сюрпризов.
Как построить простой навес для машины. Виды кровли и популярные материалы
Защитные навесы для машин с односкатной крышей — это самый простой способ обустроить стоянку «железного коня». Одним из важнейших элементов такой конструкции является верхняя обвязка всех столбов (мауэрлат) и стропильная система. От качественной установки зависит, как хорошо конструкция будет выдерживать порывы ветра и нагрузку снега.
Дополнительные подпорки основных столбов сооружения нужно делать только в том случае, если расстояние между ними превышает 4.5 метра. Крыша навеса для машины из дерева может иметь 25 градусов наклона и этого будет вполне достаточно. Но окончательный наклон зависит также и от материала кровли.
При подобном градусе наклона на каждый метр крыши добавляется 300 миллиметров высоты. Таким образом, если длина навеса 5 метров, то столбы с одной стороны должны быть выше других на 1.5 метра. Двускатные или вальмовые крыши устанавливают намного реже , так как это более сложная постройка и предназначена не только для хранения транспортного средства. Например, первый этаж под машину, а второй — в качестве беседки и т. п.
Для односкатной крыши используют:
- профлист;
- металлочерепицу;
- мягкую черепицу;
- рубероид;
- шифер;
- ондулин;
- тент;
- поликарбонат.
Для выгнутой крыши в качестве кровли необходимо использовать поликарбонат. Как правило, её каркас дугообразной формы. Для сварки основы применяют профильные трубы или кованые изделия. При сварке необходимо придерживаться данных чертежей и просчитать прочность таких элементов. Навес для автомобиля своими руками из поликарбоната сделать легко. Он универсальный, смотрится достаточно незаметно и имеет эстетичный внешний вид.
Что учитывают при разработке проекта
Эстетика и соответствие стилю – не единственные важные черты красивого навеса. Планируя дизайн навеса к дому, ориентируются на качество материалов каркаса и кровли, а также на удобство монтажа и ремонтопригодность. На выбор конструкции и материалов влияют и следующие критерии:
Площадь участка, место расположения и намеченные размеры навеса.
Комбинация металла и поликарбонатаИсточник glassandsteelworks.de
Для навеса-пристройки важно знать конструктивные особенности стен и их состояние.
Погодные условия: среднегодовое количество осадков, ветровые нагрузки, глубина снежного покрова.
В традиционном стилеИсточник deus.kiev.ua
Дизайн навеса не завершается выбором материалов и может принимать следующие формы:
- Для кирпичного или каменного дома в классическом стиле хорошим решением станет металлический козырёк с элементами ковки.
- У примыкающего к дому сооружения можно продумать способ освещения, например, диодную потолочную подсветку, встроенную в деревянные элементы.
С потолочной подсветкойИсточник happydiysite.com
- Актуальным украшением для навеса с деревянным каркасом станут цветы в вазонах и контейнерах, плетистые растения. Стойки можно покрасить в подходящий цвет или оставить в натуральном виде.
- Постройка станет более романтичной и комфортной, если дополнить её шторами.

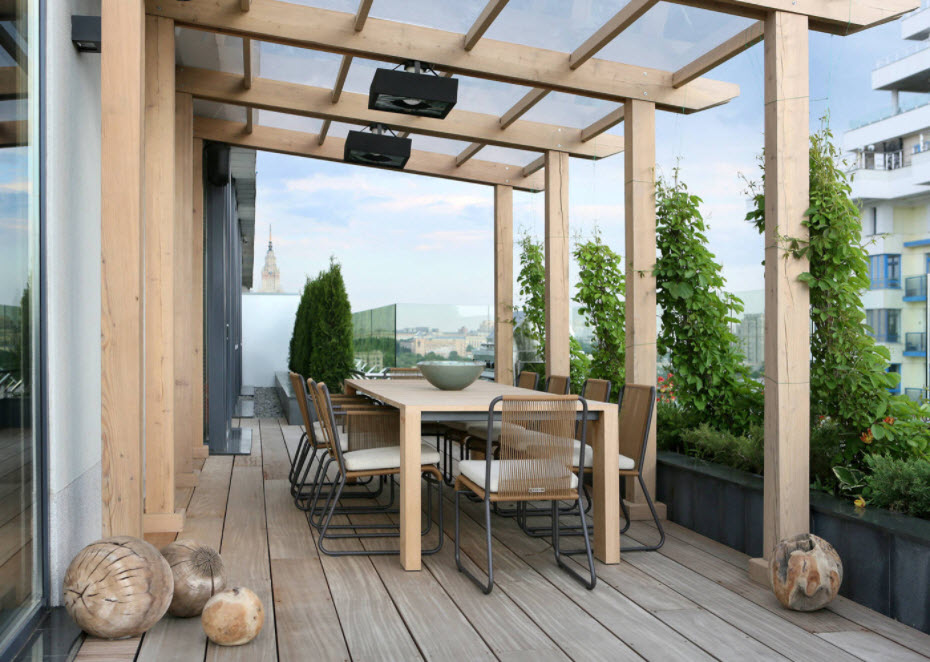

На террасеИсточник hzcdn.com
Наглядно об интересных идеях навесов в этом видеоролике:
Коротко о главном
Навес во дворе частного дома – привычная примета обустроенного и комфортного жилья. Несложные по дизайну конструкции улучшают быт в разных местах участка: у входа в дом, во дворе, в зоне отдыха. Их можно встретить на детской площадке и у бассейна.
Каркас, как несущая часть конструкции, изготавливается из прочных материалов с высокими эксплуатационными характеристиками; наибольшее распространение получили деревянные и металлические постройки. Выбор кровельных материалов приятно разнообразен, что позволяет оформить навес в любом стиле. Завершающим штрихом станут дополнительные детали: освещение, растения, шторы, декоративные элементы.
Простой навес из тентовой ткани
Быстрое и простое покрытие для навеса может выполняться не только из поликарбоната, ведь есть более бюджетный метод – монтаж искусственной ткани в качестве. Это может быть поливинилхлорид или ПВХ, нетканый материал с полиуретановым или даже тефлоновым покрытием. Также допускается установка укрытия из акрилового, прорезиненного или брезентового материала.
Обыкновенная ткань для тентов обычно изготавливается из синтетических или натуральных веществ (как в случае с брезентом, который производится из натуральных льняных и хлопковых волокон). Если необходимо соорудить укрытие веранды, навеса, беседки, эти советы, как построить дешево и красиво, точно будут полезны.
Преимуществами указанных видов тканей являются:
- дешевизна;
- устойчивость к перепадам температур;
- высокая прочность;
- стойкость к ультрафиолетовому солнечному воздействию;
- низкий уровень горючести;
- водоотталкивающее свойство;
- долговечность (такая конструкция будет служить 8-10 лет или более);
- коррозийная стойкость.
Раздвигающийся навес у домаИсточник yandex.net
Тарпикс по сути представляет собой вид полиэтилена, легко поддающийся обработке, особенно при нагревании. Тонкие полоски этого полиэтиленового материала переплетают и таким образом образуется пласт нужного размера.
После выбора одного из указанных бюджетных вариантов тента, следует решить, какой способ крепления предпочтительней: стационарная натяжка на установленную ранее простую балочную систему или организация навеса по типу горизонтальных штор, которые могут раскрываться хозяином по необходимости
При этом важно помнить, что брезент – это очень грубый материал, поэтому он вряд ли подойдёт для навеса-шторки, его можно использовать только в виде стационарной натяжки
При выборе первого (статического или постоянного) варианта покрытия нужно лишь рассчитать требуемое количество ткани, установить вышеописанные опорные балки и натянуть тент между ними
Важно помнить, что прикрепление ткани к деревянным брусам при помощи анкеров или гвоздей нарушается конструктивная целостность материала. Чтобы атмосферные осадки не проникали под сделанный навес необходимо обработать места прокола с помощью герметизирующих средств
Если был выбран вариант с непостоянным, то есть раскладывающимся навесом, нужно сделать люверсы.
Люверсы, сделанные в брезентеИсточник 1c-bitrix-cdn.ru
Это вид фурнитуры тканей, который укрепляет её край. После установки люверсов каждое отверстие для продевания верёвки окантовывается металлическим колечком с обеих сторон. Это обеспечивает надёжность и низкую изнашиваемость конструкции на долгие года. Имея готовую ткань для покрытия навеса с установленными в ней люверсами, нужно продеть сквозь все отверстия надёжную верёвку.
Далее необходимо закрепить основание тентовой ткани на балке, заранее укреплённой на стене дома. При этом верёвки будут являться направляющими для дальнейших перемещений шторки во время её открытия и закрытия. Их концы закрепляют на балках, находящихся по краям навеса так, чтобы шторка могла свободна перемещаться, скользя по верёвке, открывая или закрывая тент.
Наглядно про складной тент смотрите в этом видеоролике:
Так как рассматриваемые варианты сооружения навеса к дому являются самыми быстрыми, доступными и дешёвыми, установка специального механизма для раскручивания/закручивания ткани не предусматривается. Для выдвижения такой шторки можно использовать какую-нибудь палку, для фиксации в любом из положений (закрыто/открыто) – обычную верёвку, которую можно обвязать вокруг опорного столба.
В этом видео наглядно о навесе над входной дверью:
Коротко о главном
О том, как построить навес к дому или дачной постройке, можно рассуждать долго, ведь есть масса способов организовать укрытие от солнца или атмосферных осадков.
Для работы понадобится минимум материалов и приспособлений: в основном это деревянные балки, укрывной материал и крепёжные элементы.
Наиболее дешёвым и быстрым методом остаётся монтаж простой балочной системы.
На балки устанавливают твёрдый поликарбонатный материал или натягивают тентованое покрытие. При желании такой навес сооружают раскладывающимся – по типу горизонтальной или немного наклонной шторы.
Кровельное покрытие
Если с опорной основой все решено, то остается выбрать покрытие. Шифер или железо не применяются в частном строительстве: дорого и тяжело. Металлочерепица – современный материал, но он имеет два недостатка: не пропускает свет, в области крепежных отверстий постоянно скапливается водяной конденсат.
Для частного строительства идеальный вариант – поликарбонат. Основные достоинства подобного решения:
- Эстетически привлекательный внешний вид.
- Под навесом не будет темно.
- Высокие эксплуатационные показатели.
- Гибкость и упругость материала.
- Простота монтажа/демонтажа/доработки.
Строительные магазины предлагают большой спектр цветовой гаммы поликарбоната. Самый популярный цвет – зеленый. Стоимость материала также приятно удивит. Поликарбонат отлично подчеркивает ландшафт дачного или загородного участка, оттеняет деревья и растения. Производители позволяют выбрать различную степень прозрачности материала.
Разнообразие расцветок материалаИсточник blog.kraskirostova.ru
Как рассчитать фермы для навеса своими руками?
Для того чтобы произвести расчет подобной конструкции для навеса, понадобится подготовить:
- Калькулятор и специальное программное обеспечение;
- СНиП 2.01.07-85 и СНиП П-23-81.
При проведении расчетов надо будет выполнить следующие действия:
- Прежде всего понадобится выбрать схему фермы. Для этого определяются будущие контуры. Очертания нужно выбирать исходя из основных функций навеса, материала и других параметров;
- После этого надо будет определить габариты изготавливаемой конструкции. Высота будет зависеть от типа кровли и используемого материала, веса и других параметров;
- Если размеры пролета превышают 36 м, понадобится произвести расчет для строительного подъема. В данном случае имеется ввиду обратный погашаемый изгиб от нагрузок на ферму;
- Необходимо определить размеры панелей сооружения, которые должны соответствовать расстояниям между отдельными элементами, которые обеспечивают передачу нагрузок;
- На следующем этапе определяется расстояние между узлами, которое чаще всего равняется ширине панели.
При произведении расчетов следуйте таким советам:
- Понадобится все значения высчитать в точности. Следует знать, что даже малейший недочет приведет к ошибкам в процессе произведения всех работ по изготовлению конструкции. Если нет уверенности в собственных силах, то рекомендуется сразу же обратиться к профессионалам, которые имеют опыт в проведении подобных расчетов;
- Для облегчения работы можно использовать готовые проекты, в которые останется лишь подставить имеющиеся значения.
На этом фото изображено металлическое укрытие В процессе выполнения расчета фермы следует помнить, что в случае ее увеличивающейся высоты будет увеличиваться и несущая способность. В зимнее время года снег на подобном навесе практически не будет накапливаться. Для того чтобы увеличить прочность конструкции, следует установить несколько прочных ребер жесткости.
Для сооружения фермы лучше всего использовать трубу из железа, которая имеет небольшой вес, высокую прочность и жесткость. В процессе определения размеров для подобного элемента понадобится учитывать следующие данные:
- Для конструкций небольших размеров, ширина которых составляет до 4,5 м, понадобится использовать трубу из металла 40х20х2 мм;
- Для конструкций, ширина которых составляет менее 5,5 м, нужно использовать трубу с размерами 40х40х2 мм;
- Если ширина фермы составит более 5,5 м, лучше всего применить трубу 60х30х2 мм или 40х40х3 мм.
В процессе планирования шага ферм следует учитывать, что максимально возможное расстояние между трубами навеса составляет 1,7 м. Только в таком случае можно будет сберечь надежность и прочность конструкции.
Пример расчета ферм для навеса
- В качестве примера будет рассмотрен навес шириной 9 м уклоном в 8°. Пролет сооружения составляет 4,7 м. Нагрузки снега для региона находятся на уровне 84 кг/м²;
- Вес фермы составляет приблизительно 150 кг (следует взять маленький запас на прочность). Вертикальная нагрузка составляет 1,1 т на стойку с высотой 2,2 м;
- Одним концом ферма будет опираться на стенку постройки из кирпича, а вторым — на колонну для опоры навеса с помощью анкерных болтов. Для изготовления фермы используется квадратная труба 45х4 мм. Следует заметить, что с подобным приспособлением достаточно удобно работать;
- Лучше всего изготавливать фермы с параллельными поясами. Высота каждого из элементов составляет 40 см. Для раскосов используется труба сечением 25х3 мм. Для нижнего и верхнего пояса применяется труба 35х4 мм. Козырьки и другие элементы нужно будет сварить друг с другом, потому толщина стенки будет 4 мм.
В конечном итоге можно будет получить следующие данные:
- Расчетное сопротивление для стали: Ry = 2,45 T/см²;
- Коэффициент надежности — 1;
- Пролет для фермы — 4,7 м;
- Высота фермы — 0,4 м;
- Число панелей для верхнего пояса конструкции — 7;
- Углы нужно будет варить через один.
Все нужные данные для расчетов можно будет найти в специальных справочниках. Однако профессионалы рекомендуют производить расчеты подобного типа с помощью использования программного обеспечения. Если будет допущена ошибка, то изготавливаемые фермы сложатся под воздействием нагрузок снега и ветра.
Из чего сделать навес во дворе частного дома?
В независимости от функций навеса он не имеет чересчур сложной конструкции, состоящей из опоры, каркаса и крыши. Материалы необходимо выбирать в соответствии со стилем дома и общего ландшафтного дизайна. В качестве опор можно использовать деревянные брусья, кирпичные столбики или стальные трубы. Для каркаса лучше всего использовать дерево или металлопрофиль. Для кровли используется материал, аналогичный тем, что использовался на других строениях. Оптимальными вариантами кровли будут: пластик, поликарбонат, профнастил и металлочерепица.
Навес из профнастила
Именно профнастил считается оптимальным для кровли навеса, так как он прост в монтаже, недорого стоит, обладает высокой плотностью и долговечностью. Кроме того, этот материал практичен и удачно сочетается с любыми другими используемыми материалами.
Подготовка
Перед началом строительства навеса из древесины, необходимо определиться с тем, где он будет находиться. Подобрать место на участке для такого сооружения несложно, если территория имеет достаточное количество свободного пространства. Для небольших участков специалисты советуют подбирать чертеж малогабаритного навеса. Для строительства подобной конструкции используются деревянные брусья и доски.
Важно! Опорные стойки являются основой конструкции, поэтому рекомендуется подобрать для них брусья, изготовленные из прочных пород древесины. Наиболее доступным вариантом являются сосновые балки
Для строительства кровли можно приобрести металлочерепицу, которая имеет привлекательную стоимость. Классический вариант деревянной крыши также довольно популярен и учитывает использование обрезных досок
Также заранее важно подготовить все необходимые пиломатериалы, которые потребуются, чтобы построить традиционный или же уникальный навес на даче из дерева. Рассмотрим, какие инструменты понадобятся для изготовления стандартной беседки:
- измерительная рулетка;
- строительный уровень;
- лопата (штыковая);
- шуруповерт;
- электролобзик;
- электродрель;
- топор;
- молоток;
- пила.
Для скрепления отдельных деревянных элементов применяются металлические уголки и саморезы (по дереву). Для монтажа опор также нужно заранее подготовить щебенку и цементный раствор.
Навес во дворе частного дома из поликарбоната: плюсы и минусы
Вы, наверное, знаете, что собой представляет поликарбонат. Но давайте кратко рассмотрим его характеристики.
Поликарбонат – это полимерный пластик, имеющий монолитную, а чаще ячеистую или сотовую структуру.
Изготавливается поликарбонат толщиной 4, 6, 8, 10 и 16 мм.
Для навесов в частных домовладениях чаще всего используют материал толщиной 8-10 мм.
Существует и более толстый поликарбонат толщиной 20, 25 и 32 мм, но он используется преимущественно для промышленных целей.
Стандартная длина листов поликарбоната составляет 6 или 12 метров.
Ширина стандартная – 210 мм.
Сотовый поликарбонат известен уже не одно десятилетие, но по-прежнему выглядит эффектно и современно. Тем более что выпускается он разных цветов, который около десяти.
Преимуществом поликарбоната перед другими материалами является то, что он позволяет изготавливать навесы арочной формы и других, более сложных форм.
Еще одно качество, которое присуще только поликарбонату, это его светопроницаемость.
В зависимости от толщины и цвета материала она составляет 35-98%.
Правда, это качество может являться и недостатком, если вы проживаете в южном регионе и не хотите, чтобы навес сильно прогревался на солнце. В этом случае следует выбирать тот цвет поликарбоната, который менее светопроницаем. Наименьшая светопроницаемость у поликарбоната бронзового цвета.
Но выбирая цвет, имейте в виду, что такие цвета как зеленый и синий сделают под навесом ваше лицо не очень приятным на вид. Если конечно это имеет для вас какое-то значение.
Следующим преимуществом поликарбоната является то, что он легкий и позволяет его укладывать даже одному человеку.
Еще одно положительное качество состоит в том, что он не «шумный» во время дождя, в отличие от металлического покрытия.
Цена у поликарбоната достаточно доступна и зависит в основном от толщины листа.
Выше я привел положительные свойства поликарбоната в качестве материала для изготовления навесов во дворе. Теперь давайте поговорим о не самых сильных его сторонах.
Несущая способность поликарбоната ниже, чем у профлиста, поэтому для обеспечения нужной жесткости и прочности покрытия нужно будет изготавливать каркас с большим количеством ребер. Это требует большего количества материала, обычно профильной трубы. Да и объем работы увеличивается.
Срок службы поликарбоната составляет 10-15 лет, что вдвое меньше, чем у металлопрофиля.
Сотовый поликарбонат со временем выгорает на солнце. Его цвет становится немного блеклым. Хотя у качественного поликарбоната имеется покрытие от ультрафиолета.
Торцы листов поликарбоната желательно любым доступным способом герметизировать. Иначе попадающая осенью в соты вода при минусовых температурах может разрушать материал, приводя к трещинам.
Ну и выше я указывал, что хорошая светопроницаемость материала может быть как плюсом, так и минусом. Если навес не будет в летнее время достаточно хорошо проветриваться, то под ним будет душно.
Кратко мы рассмотрели эксплуатационные характеристики навеса из сотового поликарбоната. Теперь предлагаю посмотреть несколько примеров готовых навесов из поликарбоната.
Строим навес — шаг 1 «Опора на стене»»
Для начала необходимо понять какая необходима высота навесной балки на изгороди. Это позволит построить крепкий и долговечный каркас для навеса.
Если нужна прямая крыша для возможности построить на ней в дальнейшем террасу, тогда высоту балки на изгороди необходимо сделать одинаковой с высотой на столбах.
Далее описаны варианты как балка может быть закреплена на стене.
Опора в виде балки
К стене параллельно полу устанавливается балка, на которую в дальнейшем будет опираться крыша навеса. К изгороди также можно установить дополнительные крепления для надежности.
Перпендикулярные полу стойки у изгороди
Когда бруски для поддерживающих столбов имеют недостаточную толщину, необходимо добавить несущей балке прочности за счет вертикальных брусьев. В итоге часть нагрузки будут забирать на себя дополнительные доски.
Опора в форме железных скоб-держателей
К изгороди из любого кирпича устанавливаются скобы-держатели. Затем с каждой стороны крепятся поперечные балки.
Внимание: изгородь должна быть достаточно крепкая и выполнена не из пористого кирпича.
