Проточка тормозных дисков без снятия с автомобиля
Если не снимать тормозные диски с автомобиля, протачивать их значительно проще. Но здесь важный момент, что необходимо иметь соответствующее оборудование, которое присутствует не во всех сервисах. Иначе говоря, «в гараже» навряд ли удастся выполнить проточку тормозных дисков по подобному сценарию.
Проходит протачивание тормозных дисков без снятия следующим образом:
Автомобиль необходимо закрепить на подъемнике и снять колеса;
Далее освобождается доступ к диску, для этого требуется открутить суппорт (подвесив за держатель к пружине);
После этого при помощи инструментов делается замер примерной кривизны полотна диска, чтобы определить, насколько требуется сточить металл с детали;
Далее специальный двигатель цепляется на шпильки или места креплений. Его задачей будет раскрутка диска. К суппорту прикручивается рама, которая будет служить для движения резцов
Важно отметить, что резцы должны одновременно стачивать плоскости сверху и снизу;
После этого начинается непосредственно процесс проточки.
Проточка тормозных дисков без снятия с автомобиля не занимает много времени
При этом важно заметить, что протачиваются две плоскости. Площадка, примыкающая к ступице, поскольку диск не снимается, остается не тронутой
Это важное отличие от метода со съемом диска.
Как определить, что тормозной диск пора менять
Есть целый ряд признаков, которые часто косвенно указывают на неполадки в работе тормозных дисков, вызванные износом последних. Следует проверить данный элемент тормозной системы в следующих случаях: если при нажатии на педаль тормоза появляются ощутимые вибрации; если в процессе торможения возникает цикличное биение педали; когда при каждом повороте колеса раздается характерный металлический скрип (может меняться тональность в такт вращению).
Все вышеперечисленные приметы являются косвенными и неявными, а значит по ним невозможно со 100 % уверенностью утверждать, что проблема в таком случае исходит именно от дисков. Однако вспомним, что основная нагрузка при торможении приходится на передние тормоза автомобиля. Существует универсальный метод для самостоятельной проверки передних тормозных дисков на износ без необходимости снятия колеса и визуального осмотра. Для проверки в процессе движения по максимально ровной дороге на небольшой скорости немного надавите на педаль тормоза и несколько секунд легким движением поворачивайте руль сначала в одну сторону, а затем в другую (с небольшим натягом). В процессе совершения всех вышеперечисленных манипуляций прислушайтесь к обратной связи рулевого колеса. Если руль подрагивает или едва заметно «подклинивает», то это явный показатель износа тормозных дисков. Самостоятельно диагностировать аналогичную проблему для задних тормозов достаточно затруднительно в связи с тем, что большинство современных авто оборудованы регулятором тормозных усилий, поэтому в данном случае лучше обратиться в сервис, где специалисты смогут снять колесо и визуально изучить конструкцию на предмет неполадок.
Перед тем как перейти к основной теме данной статьи – «как снять тормозной диск со ступицы?», вначале следует понять, как же все-таки выявить износ дисковых тормозов? Конечно, самый надежный способ – это провести полноценный осмотр (демонтировать колесо, снять колодки и откинуть суппорт). В таком случае можно диагностировать амортизацию механизма несколькими способами:
- Проверить контрольные метки. На большинство современных дисков при их изготовлении наносятся дополнительные проточки, которые служат своего рода индикатором износа изделия. Если данная «метка» в зоне соприкосновения изделия с колодкой полностью стерлась, то это явный сигнал о том, что механизм более не годен для эксплуатации, поэтому его нужно снять и заменить на новый. Следует заметить, что вождение автомобиля с вышедшими из строя тормозными дисками (с выработкой более разрешенной нормы) категорически запрещено.
- Посредством штангенциркуля. Данный инструмент служит для измерения толщины диска. На сегодняшний день практически все автопроизводители прописывают в своем руководстве по эксплуатации транспортного средства разрешенную толщину ротора (рабочей кромки изделия, на которую приходятся максимальное трение при торможении).
- Проверить на наличие глубоких царапин сколов и иных механических изъянов/деформаций. Если таковые имеются, то изделие категорически запрещено эксплуатировать или восстанавливать. И то, и другое впоследствии может стать причиной неожиданного разрушения конструкции при торможении и потери автомобилистом контроля над транспортным средством. При наличии микроцарапин (глубина которых не превышает 1 мм) на относительно новом изделии можно решить проблему без замены конструкции, так как небольшие изъяны легко полируются на токарном станке без значительной потери толщины ротора.
- Проверить биение диска колеса. Диагностируется посредством микрометра с роликовым наконечником, крепко закрепленным относительно поверхности изделия. Если в процессе вращения диска амплитуда ударов превышает показатель 100 микрон, то это приводит к тому, что в момент торможения в механизме возникают ощутимые вибрации. Это не только влияет на показатели эффективности функционирования тормозной системы в целом, но и влечет за собой ускоренную амортизацию других ее частей (в первую очередь, колодок).
В случае необходимости проведения диагностики и определения уровня амортизации тормозных дисков, конечно, лучшим решением будет обращение за консультацией и помощью к профессионалам (высококвалифицированным специалистам автосервиса, которые смогут снять колесо и определить процент износа ТД). Несмотря на то, что вопрос на первый взгляд кажется достаточно простым и понятным, на самом деле имеется множество нюансов, о которых новички, а порой и водители со стажем могут даже не догадываться.
Плюсы и минусы проточки
Про плюсы мы уже много поговорили сверху, как мне кажется основной здесь ЦЕНА! Стоимость еще раз повторюсь в 4 – 5 раз дешевле, чем покупка нового образца.
А вот минусов здесь также хватает. Причем они не относятся к методам проточки, а скорее к жадности мастеров или СТО.
Диски на бюджетные авто делаются в основном из сплавов чугуна. Конечно, на спортивные и дорогие машины могут устанавливать керамические или даже композитные, но для бюджетного класса это редкость.
Есть такое понятие как минимальная толщина, нарушать ее не стоит. Для различных типов автомобилей это разные показатели. Также стоит различать вентилируемые и невентилируемые дисковые системы. Например, на наш ВАЗ минимальная толщина (невентилируемого) – 10,8 мм, вентилируемого – 17,8 мм, если взять Рено или Ниссан – 20 мм
ЧТО БУДЕТ ЕСЛИ ПРОТОЧИТЬ БОЛЬШЕ? Вот тут то и кроется основная причина поломок диска (и жадности мастеров), если вы снимете металла больше, то само полотно становится очень хрупким, оно быстро разогревается при торможении, а если попасть в лужу, от перепада температуры, есть большой шанс что его намного быстрее поведет. Также банально может расколоться, сломаться, что уже опасно, ведь получается, что на скорости может резко заблокироваться одно колесо. А тут и до крупной аварии недалеко. Мастера, которые хотя срубить с вас «бабло», знают это, но зачастую закрывают на это глаза и все-равно точат, ЭТО НЕПРАВИЛЬНО. Нужно всегда оставаться людьми.
В общем если толщина критически минимальная, например прошли 150 – 200 000 километров, то я вам крайне не советую точить их! Как ни прискорбно звучит, НО ЗДЕСЬ ТОЛЬКО ЗАМЕНА.
Несколько способов проточки без снятия
Как осуществляется расточка тормозных барабанов Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы — это шлифовка тормозных дисков без снятия.
- Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
- Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку — это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
- Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
- Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.
После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.
Где искать неисправность
- Биение передних дисков часто отдается не только в педаль, но и в руль.
- Биение задних лучше ощущаются через вибрации на кузове.
- Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
- Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.
Срок службы деталей тормозной системы, способы проточки дисков
Как и все узлы и механизмы в автомобиле, части тормозной системы (ТС) подвержены износу, они имеют определенный ресурс, установленный заводом-изготовителем. В среднем колодки выхаживают от 20 до 50 тыс. км, тормозные диски (ТД), как правило, служат в два раза дольше. Но ресурс может быть и другим, он зависит:
- от стиля вождения;
- погодных условий;
- качества материалов;
- выполнения норм при проведении ремонта.
При частом торможении, резком нажатии на педаль тормоза износ деталей происходит интенсивнее, от нагрева возникает деформация ТД, из-за этого срабатываются неравномерно и колодки. Также срок службы колодок и дисков сокращается во время эксплуатации авто в мокрую погоду, недолго служат неоригинальные запчасти сомнительного производства.
Замену ТД целесообразно проводить в том случае, если их рабочая поверхность имеет износ свыше установленной нормы, или сами запасные части стоят недорого. Конечно, всегда можно купить новые тормозные диски, но нет стопроцентной гарантии, что биение при торможении не исчезнет, так как детали бывают разного качества, или причина дефекта может скрываться в чем-то другом (например, между диском и ступицей скопилась грязь, сама ступица деформирована).
Известны способы проточки ТД:
- на токарном станке;
- в гаражных условиях на наждачном станке;
- самостоятельно при помощи наждачного круга непосредственно на автомобиле;
- с использованием оборудования Pro Cut.
Второй и третий способ не гарантируют хороших результатов, и чаще всего применяются в экстренных случаях, когда необходимо поездить лишь некоторое время, затем все равно нужно будет проводить более качественный ремонт. Проточка на токарном станке дает лучшие результаты, но здесь не учитывается то, что дефект может скрываться и в других деталях. Диагностика и ремонт на стенде Про Кат – самый надежный метод избавиться от вибраций в тормозной системе, единственный минус такого решения – не всегда оправданные финансовые вложения. В автосервисах подобная работа стоит недешево, иногда цена ремонта превышает стоимость самих запчастей.
Причина проблем
Царапины и канавки, образующиеся на рабочей поверхности детали, влияют на работу всей тормозной системы. Они возникают по разным причинам.
Среди наиболее вероятных:
- попадание грязи и посторонних предметов, таких как песок, мелкие камни, осколки стекла или металлической стружки в зазор между фрикционными колодками и поверхностью диска;
- подкисление или неровная работа цилиндров и частей, которые нажимают пусковые площадки;
- неправильное монтирование тормозных колодок;
- низкое качество материала фрикционных накладок;
- перегрев и деформация диска;
- естественный износ металла от трения.
Все это еще не повод отправлять в утиль дорогостоящие комплектующие. Многих проблем можно избежать, если своевременно принять необходимые меры. Гораздо разумнее думать не о том, как выполнить замену, а о том, как предотвратить возникновение неисправности. Но не все знают, как и где проточить тормозные диски.
Чаще всего о проблеме сигнализирует посторонний шум, возникающий не только при торможении, но и при движении в разных режимах. Это может быть как мягкий шорох, так и режущий слух скрежет. При первом подозрении следует осмотреть компоненты тормозной системы, очистив их от посторонних предметов и грязи. В случае дисков, обычно достаточно продуть компоненты воздухом или извлечь чужеродный предмет отверткой.
С барабанами сложнее. Они должны быть удалены. Если на поверхности металла обнаружены царапины и бороздки, то необходимо пропилить детали.
Некачественный материал фрикционных накладок
Приобретая комплект новых тормозных колодок, уделяйте особое внимание их качеству. Недопустимо, чтобы в составе материала фрикционных накладок имелись твёрдые включения
Некоторые производители добавляют в состав смеси металлическую стружку, повышающую эффективность торможения, но ускоряющую разрушение дисков и делающую их износ неравномерным. От покупки таких комплектующих лучше отказаться.
Следует иметь в виду, что многие фирмы адаптируют состав смеси фрикционных накладок под состав материала, из которого изготавливаются диски и барабаны. А раз так, то разумнее всего приобретать запасные части, произведённые одной и той же компанией. Таким образом вы обеспечите оптимальный режим работы компонентов тормозной системы, продлив их ресурс.
Деформация диска в результате перегрева
Неприятная поломка, результатом которой становятся увод машины в сторону и пульсация педали тормоза при торможении. Среди наиболее вероятных причин возникновения проблемы – слишком интенсивное торможение с последовательным резким охлаждением, например, попаданием в лужу.
Чем сильнее деформация, тем меньше шансов устранить неисправность, проточив диск. Барабаны подвержены таким повреждениям в значительно меньшей степени.
Естественный износ металла от трения
Поскольку габариты фрикционных накладок не полностью совпадают с габаритами диска или барабана, на рабочей поверхности последних со временем образуется выступающая кромка, мешающая работе компонентов тормозной системы. Чтобы удалить эту кромку, следует проточить тормозные диски, предварительно убедившись, что они не вышли из допустимых размеров.
Проточка тормозного диска. Видео:
Проведение работ
Существует несколько способов выполнения проточки тормозных дисков, которые как предполагают демонтаж элемента с автомобиля, так и не требуют этого. Для выполнения операции используются токарные станки, специализированное оборудование и подручные средства. При любых работах необходимы наличие инструмента, знаний и опыта, а также соблюдение техники безопасности.
Использование станков
Для данного способа необходимо снять тормозной диск с автомобиля и установить его на токарный станок. Работа должна производиться только квалифицированным специалистом и с соблюдением технического регламента процесса
ОБРАТИТЕ ВНИМАНИЕ, что просто зажать диск в патрон станка нельзя, так как при этом не будет обеспечена параллельность поверхности с резцом и такая проточка окончательно загубит изделие! Соблюдение соосности и процесс проточки осуществляется следующими методами:
- сделать оправку, идентичную размерам ступицы колеса;
- очистить диск от загрязнений;
- присоединить диск к оправке посредством штатных креплений;
- закрепить оправку в патроне станка;
- установить соответствующий резец;
- проверить биение плоскостей индикатором (не должно превышать 0,05 мм);
- обработать поверхность диска с обеих сторон и торцы.
С выполнением данной работы отлично справляются твердосплавные резцы. Для достижения ровной зеркальной поверхности может потребоваться несколько проходов. Современные токарные станки с ЧПУ позволяют выполнять действия как вручную, так и автоматически, с помощью заданных программ. Это существенно упрощает процесс проточки и дает возможность контролировать операцию с точностью до микрон.
Проточка, выполненная грамотным специалистом, позволяет восстановить геометрию диска на уровень заводского изделия. Опытный мастер по характерным признакам способен определить целесообразность работы до начала ее выполнения и качество результата в конце. После проточки требуется выполнить сход-развал и балансировку колес транспортного средства, а также заменить тормозные колодки.
Работа подручными средствами
Устранение неровностей тормозных дисков данным методом хоть и дешевле других, но не является лучшим вариантом. Так как в ход идут напильники, шлифовальные машинки, наждачная бумага и прочие самодельные приспособления, теряется главный фактор всего процесса – точность.
Такой способ также предусматривает шлифовку как на рабочем столе, так и на автомобиле. Последствия могут быть непредсказуемыми, риски и ответственность полностью ложатся на мастера. Качество проводимых работ не соответствует нормам, поэтому процесс приходится повторять чаще обычного, что неблагоприятно сказывается на состоянии диска.
Некоторые умельцы ставят вместо тормозных колодок абразивные материалы и осуществляют шлифовку торможением во время езды, перегружая и перегревая диски. Выравнивание поверхности напильником также не выполняет минимальные требования к регламенту.
Еще один способ самостоятельной проточки
Это актуально для автомобилей ВАЗ. В инструкции по техническому обслуживанию даже написано, как можно это сделать. Там указано, что буртики можно снять обыкновенным напильником.
Чтобы этот процесс проходил быстрее, можно выполнить проточку по-другому.
Для этого требуется поднять автомобиль и демонтировать колесо. Затем двигатель заводится и включается 5-я передача. Буртик убирается все тем же напильником, а еще лучше, если это будет крупнозернистый элемент от болгарки.
После этого процесса важно обязательно обезжирить диск. Этот способ актуален лишь для 10-го семейства. Но можно использовать его и для других переднеприводных моделей от ВАЗа
Но можно использовать его и для других переднеприводных моделей от ВАЗа.
Несколько способов проточки без снятия
Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы – это шлифовка тормозных дисков без снятия.
- Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
- Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку – это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
- Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
- Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.
После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.
Где искать неисправность
- Биение передних дисков часто отдается не только в педаль, но и в руль.
- Биение задних лучше ощущаются через вибрации на кузове.
- Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
- Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.
Плюсы и минусы
Как и у любого ремонтно-восстановительного действия, у проточки тормозных дисков имеются как преимущества, так и недостатки. К плюсам данной операции относят:
- стоимость работы, которая может быть до 5 раз меньше цены на новый элемент;
- возможность получить идеально ровную поверхность и вернуть диск в рабочее состояние;
- большая скорость вращения токарного станка позволяет осуществлять ремонт на качественном уровне;
- наличие услуги в большинстве автосервисов.
Минусы процесса заключаются в следующем:
- ограниченное количество проточек на один диск;
- утрата первоначальной прочности;
- сложность в соблюдении соосности плоскостей диска при проточке на станке.
Как выполнить процедуру: пошаговая инструкция
На всех станциях техобслуживания процедура выполняется примерно одинаково. Рассмотрим подробнее оба способа.
Какие инструменты понадобятся
Если выполняется проточка со снятием, то необходимы стандартный набор инструментов и обычный токарный станок. Если же производится проточка без снятия, помимо инструментов для снятия колеса нужен ещё и специальный станок (например, Pro Cut).
Процесс со снятием
На первый взгляд процедура кажется легкой. Но здесь есть свои определенные сложности. Не нужно подвешивать автомобиль и крепить что‐либо к суппортам — это плюс. Сложность заключается в том, что проточке подвергают сразу 3 поверхности ТД: верхнюю, нижнюю и околоступичную. Поверхности после выполнения работы должны быть идеально параллельными. Иначе биение никуда не уйдет.
До и после проточки
Процесс без снятия

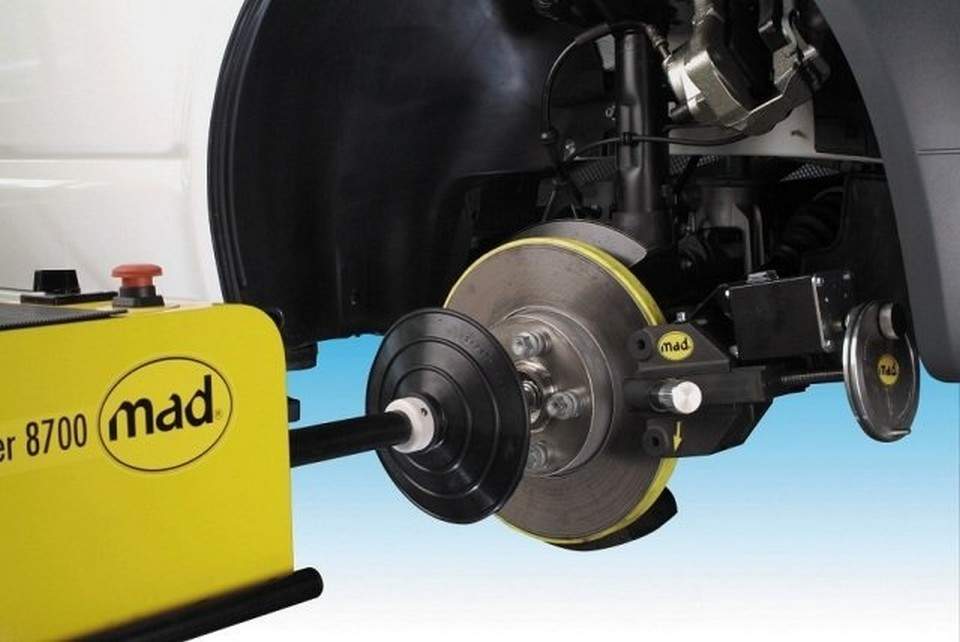

Используемые для этой процедуры станки крепятся прямо на ступицу и бывают 2 видов. Первый вариант — единый узел, который соединяется со ступицей через переходник. И это обеспечивает более точную обработку. Такой узел дорого стоит.
Оборудование попроще включает в себя отдельный узел, на котором располагаются резцы. Такие станки дольше монтировать на автомобиль, резцы придётся крепить на скобе тормозного суппорта.
И в первом, и во втором случаях вращение ступицы производит сам станок. Автомобиль при этом заглушен, КПП переключена в нейтральное положение.
Далее:
- Машину поднимают на подъемнике, снимают колеса.
- Откручивают один суппорт и крепят его к пружине с помощью держателя.
- Измеряют кривизну поверхности, чтобы определить, сколько металла нужно снять.
- На шпильки ступицы крепят двигатель, который и будет вращать ТД.
- К “ушам” суппорта прикручивают специальную раму, на которой будут работать резцы. Их будет два. Поверхность около ступицы не нуждается в обработке.
- Далее начинается сама проточка.
Резцы медленно перемещаются по поверхностям, снимая за один проход несколько десятков микронов металла. За пару‐тройку проходов обрабатывается один ТД. Далее станок переставляют на другое колесо и повторяют.
Первыми снимают фаски, которые остаются от колодок. Так снижается нагрузка на оборудование, а резцы более качественно обрабатывают поверхность.
По завершении процедуры обязательно меняют тормозные колодки. Иначе обработанные диски быстро придут в негодность.
Неоспоримый плюс метода проточки — ТД не снимают с посадочного места, а значит, третью поверхность обрабатывать не нужно. Метод передовой, но имеет свои недостатки.
