Как проверить автоматический выключатель в домашних условиях

Содержание

Проверка автомата защиты IEK на подлинность

Вес автомата ИЭК;

ИЭК ВА 47-29 — 87 гр.
ИЭК ВА 47-29М вес 97 гр.
ИЭК ВА 47-60 вес 105 гр.

Для сравнения: Пачка сигарет весит 22-23 грамма. Тонкий смартфон-130-140 грамм, «толстый» смартфон весит 170-180 горамм.

Маркировка ИЭК обязательно латинская IEK;

Старая маркировка автомтов защиты ИЭК

Цвет полоски под логотипом IEK должен точно совпадать с цветом рычага взвода;

Новая, правильная маркировка автомата защиты ИЭК Велика вероятность поддельности автомата ИЭК

На корпусе должна быть нанесена информация об автомате и адрес сайта производителя методом штамповки;

Надписи и схема автомата должны четко просматриваться на фасадной части корпуса.

Выводы

К сожалению, выводы неутешительны. Визуально проверить исправность автоматического выключателя при покупке на 100% нельзя. Но это не значит, что этого не нужно делать. Обязательно покупайте автоматические устройства электроцепей в специализированных магазинах, исключите хозяйственные и гипермаркеты. При покупке произведите визуальный осмотр автомата и по явным признакам, описанным в этой статье, проверьте автомат на подлинность.

{SOURCE}

Проверка работы расцепителей автоматических выключателей

Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.

Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на монтажную рейку (DIN-рейка), поэтому целесообразно будет рассмотреть ход проверки на их примере.

После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.

Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.

Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока короткого замыкания (КЗ). Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.

В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.

В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:

B — в диапазоне от 3-кратного до 5-кратного номинального тока; С — в диапазоне 5-10-кратного номинального тока; D — 10-20-кратного номинального тока.

При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.

ГОСТ Р 50345-2010 “Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения” регламентирует, как и какие именно автоматы нужно испытывать.

В эксплуатации у отдельных потребителей ещё находятся автоматы старых годов выпуска, которые до сих пор по разным причинам не заменили на современные. Причины этого могут быть разными, но так как установка автоматических выключателей является одним из способов защиты от поражения электрическим током, необходимо быть уверенным в их работоспособности.

Сразу скажу, что автоматы без мгновенного расцепителя (такие, как АБ25, А3161, АЕ20ХХ и т.п.) или предохранители пробкового типа (в обиходе — пробки) несомненно нужно заменить на современные, так как они не защищают от короткого замыкания, особенно если проводка – ровесница автоматов.

Каков же срок службы автоматов? Как правило, производитель указывает срок службы не менее 8-15 лет, и оговорено количество циклов срабатывания… Но это не значит, что по истечении этого срока автомат обязательно необходимо заменить. Фактически срок годности в нормативно-технической документации отсутствует. И в самом деле: автомат – не котлета – не протухнет. Тем не менее условия эксплуатации различных автоматов различаются. Они переносят перепады температур, воздействие механических перегрузок и вибрации, влажности, запыленности и других негативных факторов. Поэтому убедиться в его работоспособности и в соответствии его параметров нормативно-технической документации необходимо.

Если по каким-либо причинам замена автоматов невозможна/проблематична, электролаборатория проводит прогрузку автоматических выключателей специальными приборами и на основании полученных данных делает заключение о возможности дальнейшей эксплуатации аппаратов защиты. Об особенностях прогрузки автоматических выключателей различного назначения можно прочитать в этой статье.

Когда необходима проверка

Согласно требованиям ПУЭ и ПТЭЭП, контроль исправности защитных автоматов производится во всех случаях официальных электроизмерительных испытаний.

То есть, такая необходимость возникает:

при сертификации изделия после его разработки;
при вводе электроустановки в эксплуатацию (приёмосдаточные испытания);
в ходе планово-профилактических проверок электросети;
после капитальных, плановых или аварийных ремонтов.

Отдельно подчеркнём важный момент: проверку автоматических расцепителей может производить только квалифицированный персонал, имеющий удостоверения по электробезопасности не ниже 3 группы и при наличии соответствующего оборудования.

В ходе испытаний производится прогрузка выключателя мощными импульсами тока и фиксируются временные показатели процесса срабатывания. Поскольку в данном случае граница между «годен» и «не годен» лежит в пределах нескольких миллисекунд, ни о каких самостоятельных выводах о работоспособности прибора и речи быть не может.

Любой вариант самостоятельных проверок (включая срабатывание по кнопке «тест» в тех устройствах, где она есть) подтвердит лишь факт исправности механической системы, но никак не правильность регулировок прибора.

Официальное экспертное заключение о соответствии характеристик автоматического расцепителя нормам и требованиям, озвученным в соответствующих стандартах, может дать лишь сертифицированная электроизмерительная лаборатория.

Методика прогрузки

При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.

В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.

Оборудование

Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:

соединительные провода;
КУ — ключ управления;
ЛАТР — лабораторный автотрансформатор, для изменения нагрузки; трансформатор нагрузки или нагрузочный трансформатор (НТ);
амперметр в качестве шунта;
ТТ — трансформатор тока.

Схема устройства для проверки АВ:

Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

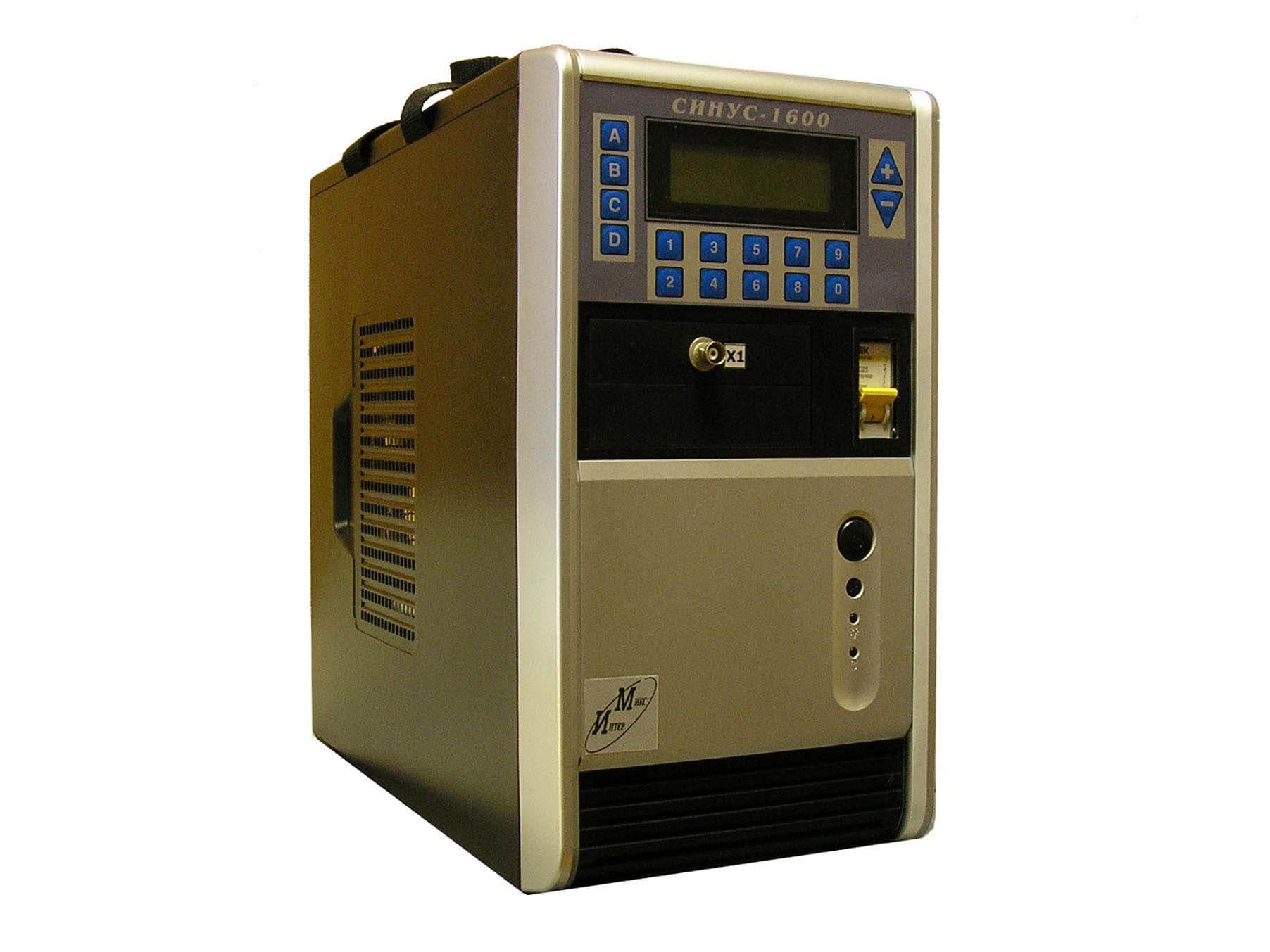

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:

Сам процесс

Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.

Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.

Подробно все действия по проверке автомата рассмотрены на видео:

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:

Сроки испытаний

Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.

Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.

В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.

Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.

Будет интересно прочитать:

Способ №4 – Прибором

Ну и последняя из методик, позволяющая безопасно проверить УЗО на срабатывание в домашних условиях с помощью специального тестера – амперметра либо мультиметра.

В этом случае помимо прибора, Вам понадобятся следующие составляющие элементы схемы:

лампочка на 10 Вт;
реостат;
резистор, сопротивление 2 кОм;
провода.

Реостат нужен для того, чтобы изменять величину тока утечки. Если нет под рукой реостата, можно взять диммер, регулирующий яркость освещения в комнате, который имеет аналогичный принцип действия и подойдет для проверки!

Вам нужно собрать последовательную схему следующим образом: мультиметр-лампочка-резистор-реостат. Свободный щуп от мультиметра нужно подсоединить к вводу нуля в УЗО, а свободный провод от реостата к выходу фазы. В результате Вы можете проверить работоспособность УЗО, плавно поворачивая регулятор реостата в сторону увеличения тока утечки. Мультиметр либо амперметр позволит зафиксировать, при каком значении тока утечки происходит срабатывание устройства защитного отключения. Наглядно видеть методику проверки защитной автоматики прибором и лампочкой Вы можете на данном видео примере:

Как проверить работоспособность лампой и прибором?

Вот мы и предоставили все наиболее простые и безопасные способы проверки функционирования устройства защиты от утечек тока

Обращаем Ваше внимание на то, что определять работоспособность изделия на человеке, то есть себе, к примеру, дотрагиваться пальцем до водонагревателя, от которого немного бьет током, категорически запрещается правилами ПУЭ. Ни в коем случае не пользуйтесь советами горе-электриков, которые на форумах рекомендуют проверить УЗО на срабатывание, дотронувшись рукой к корпусу неисправного электроприбора. Если автоматика не сработает, Вам это может стоить жизни!

Если автоматика не сработает, Вам это может стоить жизни!

Проверка срабатывания УЗО лампой-контролькой

В этом случае напрямую создается утечка тока из цепи, которую защищает УЗО. Для правильного проведения проверки здесь надо понимать, есть в цепи заземление или устройство защитного отключения подключено без него.

Чтобы собрать контрольку понадобятся сама лампочка, патрон для нее и два провода. По сути, собирается лампа-переноска, но вместо вилки остаются оголенные провода, которыми можно касаться проверяемых контактов.

Нюансы сборки контрольки

При сборке контрольки надо учитывать два важных нюанса:

Во-первых – лампа должна быть достаточно мощной, чтобы создать необходимый ток утечки. Если проверяется стандартное УЗО с уставкой 30 мА, то здесь проблем нет – даже лампочка на 10 Ватт будет брать из сети ток как минимум в 45 мА (высчитывается по формуле I=P/U => 10/220=0,045).

Расчет сопротивления контрольки

Высчитать нужное сопротивление поможет закон Ома – R=U/I. Если взять лампочку мощностью 100 Ватт для проверки устройства защитного отключения с уставкой 30 мА, то порядок расчетов следующий:

Измеряется напряжение в сети (для расчетов взят номинал в 220 Вольт, но на практике плюс-минус 10 вольт могут сыграть роль).
Общее сопротивление цепи при напряжении 220 Вольт и токе в 30 мА будет 220/0,03≈7333 Ом.
При мощности 100 Ватт на лампочке (в сети 220 вольт) будет сила тока 450 мА, значит ее сопротивление 220/0,45≈488 Ом.
Чтобы получить ток утечки ровно в 30 мА, к лампочке надо последовательно подключить резистор сопротивлением 7333-488≈6845 Ом.

Если брать лампочки другой мощности, то и резисторы будут нужны другие. Также обязательно надо учитывать мощность, на которую рассчитано сопротивление – если лампочка 100 Ватт, то и резистор должен быть соответствующий – либо 1 мощностью 100 Ватт, либо 2 по 50 (но во втором варианте резисторы подключаются параллельно и их общее сопротивление высчитывается по формуле Rобщ=(R1*R2)/(R1+R2)).

Для гарантии, после сборки контрольки можно включить ее в сеть через амперметр и убедиться, что через цепь с лампочкой и резистором проходит ток требуемой силы.

Испытание УЗО в сети с заземлением

Если проводка проложена по всем правилам – с использованием заземления, то здесь можно проверить каждую розетку отдельно. Для этого индикатором напряжения находится к какой клемме розетки подведена фаза, и в нее вставляется один из щупов контрольки. Вторым щупом надо коснуться контакта заземления и устройство защитного отключения должно сработать, так как ток из фазы ушел на заземление и не вернулся через ноль.

В таком случае требуются дополнительные проверки и если испытание заземления это отдельная тема, то проверка УЗО может быть выполнена напрямую следующим способом.

Испытание УЗО в однофазной сети без заземления

К правильно подключенному устройству защитного отключения провода от распределительного щитка приходят на верхние клеммы, а к защищаемым устройствам отходят с нижних.

Чтобы устройство решило, что произошла утечка, надо одним щупом контрольки коснуться нижней клеммы, с которой из УЗО уходит фаза, а другим щупом коснуться верхней нулевой клеммы (на которую приходит ноль из распределительного щитка). В таком случае, по аналогии проверки батарейкой, ток пойдет только через одну обмотку и УЗО должно решить, что происходит утечка и разомкнуть контакты. Если этого не происходит, значит устройство неисправно.

3 Определение причин разрядки АКБ – правила самостоятельных измерений

Замерить ток утечки вполне реально в условиях своего гаража. Для выполнения этой операции нужно запастись:

мультиметром (многие водители называют этот универсальный измерительный прибор тестером);
рожковым ключом на 10 или 8 (с его помощью будем откручивать клемму АКБ).

Работы желательно выполнять в плотных перчатках. Так вы убережете руки от порезов. Проверить утечку электрического тока на своем автомобиле мультиметром можно по простой схеме:

Выключаем зажигание транспортного средства, убираем ключ из замка.
Стекла в автомобиле открываем, а двери закрываем. Доступ в салон должен быть в любом случае, так как в процессе замеров аккумуляторная батарея будет включаться и отключаться, что может привести к активации центрального замка.
Отключаем все потребителя электроэнергии

Здесь важно не пропустить ни одного устройства. Не забываем отключать лампочки в бардачке, багажнике, под капотом и прочих потаенных местах.
Открываем капот машины.
Откидываем с АКБ минусовую клемму.
Берем тестер, настраиваем его на режим замера тока (прибор станет работать, как обычный амперметр).
Подключаем мультиметр в разрыв между минусовым выводом батареи и клеммой.. При работе с аккумуляторной батареей мультиметр — ваш главный помощник

При работе с аккумуляторной батареей мультиметр — ваш главный помощник

Осталось лишь включить прибор и померить имеющийся ток утечки. Смотрим на показания мультиметра. Если они не попадают в допустимые интервалы (15–70 мА), мы имеем дело с утечкой. Нужно определить ее причину. При включенном тестере начинаем вынимать (по очереди) все реле и предохранители в электрической цепи машины. На одном из этапов отключения указанных элементов величина утечки придет в норму. Это означает, что мы смогли найти проблемного потребителя. Ремонтируем либо заменяем его и снова наслаждаемся безупречной работой АКБ.

Как проверить УЗО: 3 совета

Прибор УЗО нужен для того, чтобы вовремя узнать об утечке тока, которая может привести к печальным последствиям для здоровья человека. Для того чтобы прибор работал исправно, время от времени нужно проводить тесты на его работоспособность

Важно заметить, что провести полную диагностику устройства в домашних условиях не удастся: для этого нужны специальные инструменты

Чтобы быть уверенным в правильной работе УЗО, необходимо проверять устройство не менее раза в один месяц. Устройство защитного отключения должно реагировать моментально иначе оно не выполняет своих функций и его можно считать неработоспособным. Если уверенности в правильности самостоятельной проверке нет, лучше обратиться за помощью к профессиональному мастеру.

Кнопка «Тест»:

Чтобы провести тестирование не нужно быть квалифицированным специалистом. Проверку производят при помощи кнопки, расположенной на корпусе устройства.
Срабатывание кнопки при ее нажатии имитирует утечку тока. Номинал тока утечки задается величиной тестового резистора, имеющего встроенный тип.
Если подключение устройства было выполнено правильно, то после нажатия кнопки, УЗО должно сразу сработать.

Этот тест распространен больше всех других, так как для его выполнения не требуется особых навыков. Он надежный и безопасный. Штатный функционал «дает устройству понять», что началась утечка тока. При этом для пользователя – это всего лишь проверка правильного движения тока о цепи.

Необходимость эксплуатационной проверки

В нормативных документах нет четких указаний о сроках и периодичности производимых проверок, поэтому частота полностью зависит от человека, который отвечает за полную техническую безопасность жилплощади.

Электрики, полагаясь на свой опыт, рекомендуют время от времени проверять электрическое оборудование на пригодность. Обусловлено это тем, что каждый прибор с течением времени и изнашивается и может работать некорректно или вовсе не выполнять поставленные перед ним задачи.

Задавая определенную периодичность, лучше руководствоваться рекомендациями изготовителя устройства. Как правило, оборудование европейского производства нет необходимости проверять слишком часто. Если же автоматический выключатель был изготовлен в Китае или на одном из отечественных заводов, проверки лучше проводить как можно чаще. В любом случае у владельца есть право выбора.

При разработке алгоритмов проверки используется нормативный документ – ГОСТ 50345-2010: Автоматические выключатели бытового назначения для защиты от сверхтоков.

Проверка времени срабатывания автомата в сетях 0,4кВ

В большинстве случаев защита кабельной линии выполняется автоматическими выключателями (или как их обычно называют, автоматами). Автоматический выключатель защищает кабельную линию двумя способами: от перегрузки (тепловая отсечка) и от короткого замыкания (электромагнитная отсечка).

И если перед вами стоит проблема правильного выбора автоматического выключателя, то выбрать его по перегрузке достаточно просто. Вы знаете (или можете посчитать) ток нагрузки. Номинал автоматического выключателя должен быть больше тока нагрузки. С этим всё просто.

С номиналом автомата разобрались, осталось выбрать его характеристику срабатывания. Всего бывает пять характеристик срабатывания автомата: B, C, D, K, Z. Автоматы с кривыми срабатывания K и Z очень редко используются, в основном применяются автоматы с характеристиками срабатывания B, C, D. Наиболее распространены автоматы с характеристикой C. Кривые срабатывания имеют схожую форму и отличаются только величиной электромагнитной отсечки или кратностью срабатывания. Кратность срабатывания — отношение величины аварийного тока, при котором происходит отключение автомата, к номинальному току автомата. Iк/Iном. Для автоматов с характеристикой B эта величина колеблется в пределах 3. 5. Для автоматов с характеристикой C – 5. 10. Для автоматов с характеристикой D – 10. 20.

Рассмотрим автомат с характеристикой C. Производитель гарантирует, что автомат сработает, если ток короткого замыкания превысит номинальный ток автомата в 10 раз. Но может сработать и при превышении в 5 раз. Это зависит от внешних условий: температуры окружающей среды; был ли автомат под нагрузкой, когда произошло КЗ, или был отключен и его включили на КЗ из «холодного» состояния.

Что будет, если величина тока короткого замыкания меньше отсечки? Автомат всё равно может отключиться, т.к. уже сработает тепловая отсечка. Но это произойдёт не мгновенно, а спустя некоторое время. Допустимое время срабатывания автомата строго регламентировано Правилами Устройства Электроустановок (ПУЭ) и зависит от величины фазного напряжения. Согласно требованиям п.1.7.79 наибольшее допустимое время защитного автоматического отключения при фазном напряжении 220/230 В для системы заземления TN не должно быть более 0,4 с.

Итак, необходимо проверить время срабатывания автоматического выключателя. Еще данный расчет называют «расчет петли фаза-нуль». Для примера выполним проверку автомата с номинальным током 16 А с характеристикой C. Автомат установлен в групповом щите. Щит питается от ГРЩ, а ГРЩ от трансформаторной подстанции.

Параметры трансформатора: Номинальная мощность трансформатора S_н = 630 кВА, Напряжение короткого замыкания трансформатора U_к% = 5,5%, Потери короткого замыкания трансформатора P_к = 7,6 кВт.

Параметры питающей линии: Гр.27 от ЩО 1.2 – 60 м кабель 1х, ЩО 1.2 от ГРЩ3 – 80 м кабель 1х, ГРЩ3 от ТП 1126 – 217 м кабель АВВГнг 2x (4×185).

Параметры выключателя: Номинальный ток автоматического выключателя I_ном = 16 А Кратность отсечки K = 10.

Реактивное сопротивление трансформатора: X_т = 13,628 мОм

Активное сопротивление трансформатора: R_т = 3,064 мОм

Активное сопротивление кабеля: R_к = 580,38 мОм

Реактивное сопротивление кабеля: X_к = 17,36 мОм

Суммарное реактивное сопротивление участка: X_Σ=X_c+X_т+X_к=31,984 мОм

Суммарное активное сопротивление участка: R_Σ=R_т+R_к=583,444 мОм

Полное суммарное сопротивление: R_Σ=583,444 мОм

Ток однофазного короткого замыкания: I_K1=190 А > I_минК1 = 10×16 = 160 А Следовательно, автоматический выключатель отключится мгновенно (сработает электромагнитная отсечка, время отключения.

Чтобы скачать пример расчета в Word, нажмите на кнопку: СКАЧАТЬ ПРИМЕР

Чтобы не считать каждый раз вручную на калькуляторе и переносить цифры в Microsoft Word, я реализовал эти расчет прямо в Word. Теперь надо только ответить на вопросы, которые он задаёт. Вот так это выглядит:

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Принцип действия устройства для прогрузки автоматических выключателей

Наладка и прогрузка выключателя требуют четкого соблюдения всех правил и требований. Кроме того, существует определенная методика, согласно которой осуществляются нагрузочные проверки для определения работоспособности оборудования.

Основное предназначение аппаратов защиты – не допускать возникновения в электрической цепи короткого замыкания. В связи с этим нужно осуществлять электромонтаж строго по проекту.

При более подробном изучении графика проведения проверки можно выделить:

Спектр срабатывания испытуемого аппарата;
Область срабатывания электромагнитной защиты;
Зона тепловой защиты.

Стоит отметить, что выключатель считается неисправным, если при проведении проверки, защита не отключит его в строго отведенные временные рамки. Если это произойдет, то запрещено использовать его для последующей эксплуатации. Чтобы обеспечить более комфортное подключение, нужно монтировать на аппарат удлиненные шпильки

Все требуемые работы желательно чтобы выполнял квалифицированный мастер, так как важно строго соблюдать технику безопасности

Последствия утечки тока

Аккумулятор не только является источником энергии при запуске двигателя, но также может подпитывать бортовую сеть, если ресурсов генератора недостаточно или он выходит из строя. Утраченный заряд АКБ возмещает именно за счёт генератора во время поездки. Разрядка во время длительной стоянки, частичная или полная — это не рядовая ситуация, которая свидетельствует об утечке тока. Последствия могут быть следующими:

автомобиль невозможно завести в самый неподходящий момент;
проводка возгорается, что провоцирует возникновение пожара в машине.

От водителя, в свою очередь, требуется своевременно обнаружить утечку и ликвидировать её причины.

Ремонт автоматических выключателей

Некоторые умельцы пытаются заниматься ремонтом автоматических выключателей. А вот среди профессионалов, устранение неисправности автоматических выключателей не практикуется, разве что косметическая зачистка внешних контактов прибора. Автомат — это достаточно сложное устройство с отрегулированной защитной функцией.

Не знающий умелец может и вовсе его не собрать после ремонта. Защищать подгоревшие контакты напильником, а тем более наждачной бумагой, не рекомендуется. При таких способах зачистки нарушается плоскость соприкосновения контактов, появляется шероховатость, которая вызывает повышенное искрообразование и появление нагара.

Заменить можно разве что искрогасители и еще восстановить резьбу наружных креплений контактов. Заменой силовых контактов также не следует увлекаться, так как после их установки необходимо регулировать усилие прижима, ток срабатывания теплового расцепителя, что возможно сделать только на специальном стенде в заводских условиях. В противном случае вы получите автомат с худшими параметрами и не высокой надежности.

Отсюда вывод: Ремонтом этих приборов заниматься не следует, лучше приобрести новое защитное устройство с необходимыми характеристиками, хорошей надежностью и большим сроком службы.

Кратко об автоматах защиты

Автоматические выключатели предназначены выполнять роль коммутационных аппаратов, необходимых для проведения нагрузочного тока в режиме нормальной работы оборудования и размыкания электрической цепи в аварийном режиме при повышенном или пониженном напряжении.

Широкое применение АВ получили благодаря простоте установки, надежности в эксплуатации, безопасности при замене и обслуживании, быстроте срабатывания при токах короткого замыкания или ненормальных режимах. Такие автоматы устанавливают в электроустановках как с малой, так и с большой мощностью.

Существуют устройства с ручным и дистанционным управлением. При ненормальных режимах выключатель срабатывает автоматически. Все аппараты снабжены расцепителем максимального тока. Некоторые модели оснащены, кроме максимального и расцепителем по минимальному току. Такие автоматы предназначены заменять рубильники или плавкие вставки в пробочных предохранителях, что обеспечивает более надежную защиту бытовых приборов и подключенного оборудования.

АВ выпускаются в основном на ампераж от 6,3А до 6300А для установок переменного тока до 1 кВ, с разным числом полюсов. Это могут быть одно-, двух-, трех- и четырехполюсные автоматические выключатели.

Подробнее об устройстве автоматического выключателя вы можете узнать в нашей соответствующей статье. Сейчас бы хотелось дополнительно рассказать лишь о том, что защиту от ненормальных режимов осуществляет электромагнитный расцепитель, благодаря которому происходит отключение аппарата.

Существует два вида расцепителей:

электромагнитный или максимальный расцепитель от токов КЗ и перегрузки (без выдержки времени);
тепловой (электронный), срабатывающий при токах значительно превышающих номинальные значения нагрузочные токи (с выдержкой времени).

Оба вида защиты должны соответствовать нормативным документам завода-изготовителя (ПТЭЭП в Приложении 3). Для того чтобы устройство работало нормально перед установкой автоматического выключателя его необходимо проверить. Эта операция называется прогрузкой автомата, на чем мы сейчас и остановимся более подробно.

Нормы испытания автоматических выключателей до 1000в
