Ракетная печь длительного горения своими руками: чертежи, схемы

Содержание

Ракетная печь для улицы

Печь для улицы может быть заводского производства либо сложена самостоятельно из кирпичей.

Заводская модификация реализуется под наименованием «Робинзон. Печи металлические, но по принципу построения и горения от самодельных ничем не отличаются.

Технически, они представляет собой устройство L- образного типа. Дровоприемник диагональный либо вертикальный, а вот розжиг топлива происходит через вертикальную часть конструкции. В заводском варианте также присутствует небольшое поддувало, контролирующее доступ воздуха, необходимого для тяги.

Из кирпичей реактивную печь для улицы можно сложить буквально за 10 минут. Раствора она не требует, состоит из 5 рядов, по 4 кирпича в каждом Так как нагрев емкости происходит за счет открытого пламени, топлива она много не требует, но при этом способна вскипятить довольно большое количество воды за короткие сроки.

Единственное, необходимо ставить на неерешетку для емкости, если кастрюлька или бочка будут перекрывать полностью вертикальный выход, тяги хорошей в печи не будет.

Относительно топлива, работает печь на дровах, шишках, щепках, листьях и так далее, то есть, это непривередливый к растопке очаг.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

Высота колпака H составляет от 1,5 до 2D.
Высота его глиняной обмазки – 2/3H.
Толщина обмазки – 1/3D.
Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
Внешняя дымовая труба должна иметь высоту не менее 4 метров.
Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

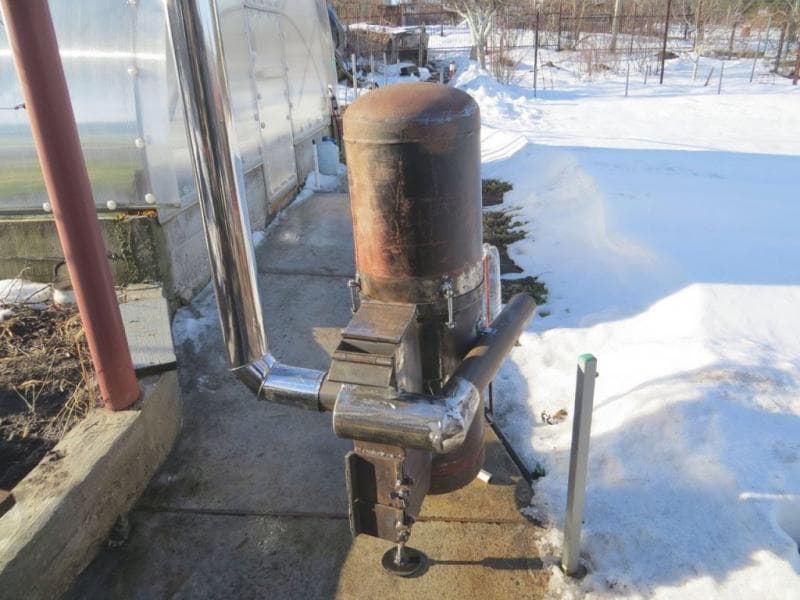

Ракетная печь своими руками из газового баллона

Ракетная печь из газового баллона, называемая еще реактивной – это максимально простое и до неприличия эффективное средство для обеспечения помещения отоплением.

Дополнительно она предоставляет и варочную поверхность, что очень удобно в условиях проживания на даче. Она популярна в народе благодаря достаточно простой, но одновременно надежной и долговечной конструкции, ее с легкостью сможет смастерить и обычный человек, не имеющий опыта в складывании печей.

Ракетная печь из газового баллона своими руками может быть изготовлена за считанные часы – было бы желание и свободное время. Если использовать чертежи, которые без труда можно найти в интернете, то подобную конструкцию можно собрать и за 30 минут.

Основным источником питания являются обычные дрова, поэтому не следует изобретать специальных средств, чтобы растопить ее, пусть даже в ее названии и присутствует слово «ракета». Собственно, называется она так по причине того, что топка, производящаяся неправильно, является причиной характерного громкого звука.

Следует помнить, что внутри печи не происходит преобразования энергий, потому она не сможет улететь, несмотря на то, что бытует такое мнение среди людей.

Особенности конструкции можно и нужно посмотреть наглядно перед тем, как устанавливать ее в собственном доме.

В качестве топлива используются:

дрова;
кора;
ветки;
щепа.

Особенности работы печи из баллона заключаются в следующем:

Дрова загружаются в топливник, воспламеняясь посредством сильного притока воздуха, поступающего через загрузочное окно.
Горючие газы дожигаются непосредственно в трубе, размещенной внутри баллона. Это происходит благодаря подаче вторичного воздуха.
Для усиления данного эффекта внутренняя камера должна быть утеплена, что позволяет поднимать внутреннюю температуру более, чем на 1000 градусов по Цельсию.
Двигаясь по системе, раскаленный газ доходит до колпака, попадая во внешнюю камеру, являющуюся теплообменником.
После того, как продукты сгорания остывают, производится их выведение посредством дымохода, установленного в нижней части конструкции с обратной ее стороны.

2 Виды реактивных отопительных установок – что нужно вам?

Самые простые ракеты делаются из практически любых жестяных емкостей. Портативную печку можно изготовить из ведра, банки, в которой хранилась краска, и так далее. Такие системы идеальны для пикника на природе, они часто используются на стройплощадках. Простые печи не подходят для обогрева помещений. Ими пользуются исключительно для приготовления пищи, подогрева воды. Ракету, сделанную из ведра, можно топить мелкой лучиной, сухими шишками и листвой, пучками веток. В такой печке продукты сгорания не успевают образовать древесный горючий газ. Они сразу уходят в дымоход.

Более сложные отопительные конструкции создаются из старого газового баллона или из металлической бочки и кирпича. Эти печи обязательно снабжаются стояком для повышения тяги и расположенным горизонтально дымоотводящим трактом. Существуют и ракеты полностью из кирпича. Они могут оснащаться сразу несколькими дымоходами и применяться для отопления больших помещений и нагрева пола. А при желании реально соорудить даже полноценную печь-лежанку.

Да, нет ничего грешного в том, чтобы сделать ракетную печь из баллона

Мы расскажем, как самостоятельно сделать все указанные типы реактивных устройств для отопления. А начнем наш мастер-класс с самого простого – с изготовления элементарной садово-походной печки из двух жестяных емкостей (ведер, банок). Кроме них нам понадобятся стальные хомуты сечением 10 см, уголки из металла, болгарка, труба для дымохода из нержавейки, ножницы для металла, щебенка. Схема работ будет следующей:

1. Берем два ведра. Из емкости меньшего объема (диаметра) делаем крышку для нашей ракеты. Вырезаем в ведре отверстие. Оно необходимо для организации дымохода.
2. В большем ведре вырезаем внизу еще одно отверстие. К нему мы подсоединим топку. Все операции выполняем ножницами по металлу, загибая образующиеся лепестки (куски жести) внутрь.
3. Из трубы и уголков сооружаем прямоток. Вставляем его в ведро, а затем, используя хомут, соединяем с загнутыми лепестками.
4. Засыпаем щебенкой пространство между прямотоком и корпусом отопительного устройства. Этот стройматериал станет играть роль аккумулятора тепла и одновременно теплоизолятора.
5. Надеваем второе ведро на печку.
6. Сгибаем из проволоки небольшую конфорку, на которую можно будет устанавливать посуду с водой и пищей.

Желательно покрасить портативную ракету любой краской с высоким уровнем жаростойкости. После высыхания можем использовать элементарную варочную печку

Обратите внимание! Розжиг ракеты осуществляется через патрубок, отходящий от прямотока

Какие стройматериалы нужны для возведения

Для создания такой конструкции потребуется приблизительно 20-25 кирпичей. Сконструировать ракетную печь можно буквально за час. Для правильного и качественного возведения понадобятся рисунки и чертежи аналогичных сооружений. Их с легкостью можно найти в сети интернет. Сконструировать ракетную печь из кирпича можно, практически в любом месте внутри помещения.

При топке печи, кирпичи нагреваются до температуры 100, и более, градусов по Цельсию. От поверхности печи издается тепло и, вследствие этого, повышается температура внутри помещения. Основным достоинством ракетной печи является то, что при топке вовсе не выделяется дым, так как все виды топлива сгорают в колпаке.

Для того, чтобы печка отдавала максимальное количество тепла, необходимо сделать «теплую трубу», методом топки опилок, сухой хвои или бумаги внутри печи. Если сразу же начать топить дровами, газ будет застаиваться внутри и, вследствие этого, процесс нагрева кирпичей будет замедляться.

Варианты отопительных агрегатов

Обустройство ракетной печи из газового баллона можно выполнить и в случае создания отопителя с лежанкой. Конструкция несколько отличается от той, что была рассмотрена выше.

Изменения касаются:

длины жаровой трубы;
наличия теплоизоляции вертикального канала;
подсоединения горизонтального, а не вертикального внешнего дымохода.

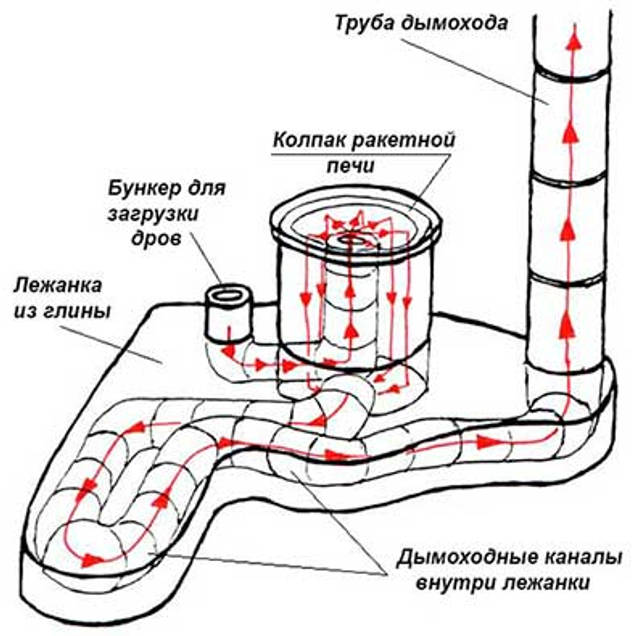

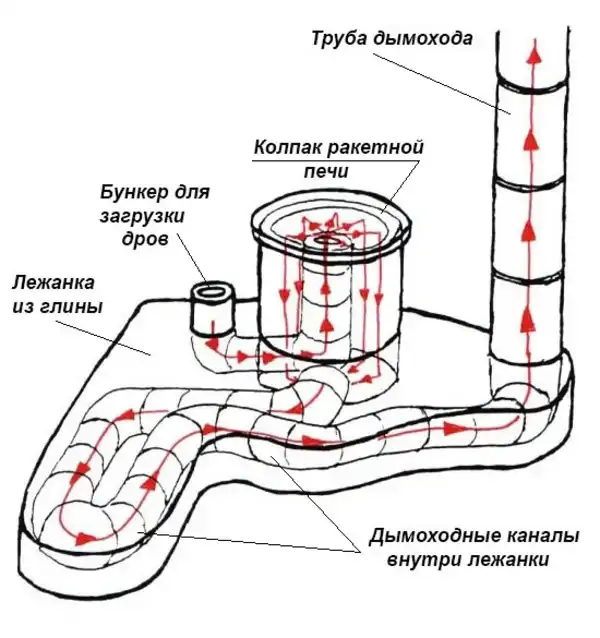

Схема ракетной печи

За счет того, что дымоходный канал можно выполнить длинным и изогнутым, печке легко придать оригинальную форму.

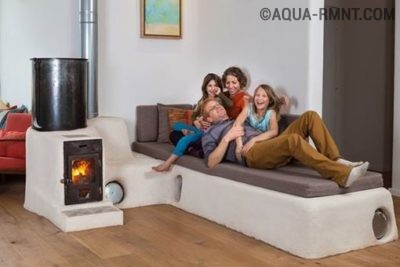

Вариант изготовления печки-лежанки с оригинальной формой

Саманная обмазка, выполняющая функцию теплоакумулятора, изготавливается из смеси жирной глины с песком и резаной соломой.

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

Топка – вертикальный или горизонтальный участок, в котором горят дрова;
Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
Лежанка – используется по прямому назначению;
Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени

Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся

И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров.

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

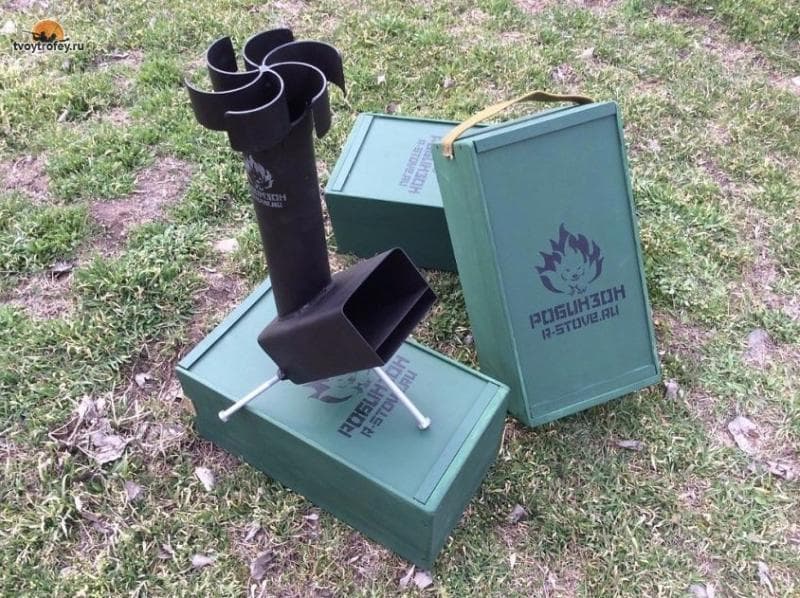

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

«Огниво»

Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».

Плюсы использования печи-ракеты

Реактивные печи довольно экономны и в использовании

Но для сверхэффективной работы важно, чтобы топливо было сухим, иначе вторичного сгорания газов не происходит

Печь-ракета не подходит для установки в бане. Дело в том, что для нужного эффекта требуется, чтобы сначала нагрелись стены помещения. А при режиме, создаваемом данной печью, нагревается именно воздух.

В качестве отопительного прибора в доме для постоянного проживания такое устройство не всегда удобно.

При топке необходимо регулировать силу тяги приоткрыванием и закрыванием дверцы для подачи топлива. Постоянно следить за печью в доме довольно сложно. Но она хорошо подойдёт на использования в палатке, гараже, отдельной мастерской или сарае. Печь-ракета не разрушается, если между топками проходит длительное время.

Реактивная печь — что это такое

Домашнее тепло, которое исходит от реактивной печи, не даст ни один современный обогреватель

Реактивная, или, как её ещё называют, ракетная печь, на самом деле ничего общего с современными технологиями не имеет. Единственное, что делает этот отопительный агрегат похожим на космический транспорт, это интенсивный поток пламени да гудение, связанное с неправильным режимом работы. Тем не менее нельзя сказать, что печь-ракета является совсем уж отсталым в техническом плане устройством. Несмотря на простую конструкцию, в ней используются самые передовые методы сжигания твёрдого топлива:

пиролитическое горение газов, выделяющихся при сухой перегонке твёрдого топлива;
движение газообразных продуктов по каналам печи, не требующее принудительной эжекции за счёт тяги.

Так выглядит простейшая печь на реактивной тяге

Простейшая «ракета» представляет собой изогнутый отрезок трубы большого диаметра. В короткий горизонтальный участок закладывают дрова или другое топливо и поджигают. Сначала отопительный прибор работает как самая обычная буржуйка, но это только до тех пор, пока не поднимется температура более длинной вертикальной части, которая выполняет роль дымовой трубы. Разогретый докрасна металл способствует повторному воспламенению горючих веществ и появлению разрежения в верхней точке дымохода. За счёт усиления тяги увеличивается приток воздуха к дровам, что значительно повышает интенсивность горения. Для того чтобы от этого оригинального устройства добиться ещё большей эффективности, топочный проём оборудуют дверцей. При уменьшении сечения воздушного канала подача кислорода к дровам прекращается и начинается их пиролитическое разложение на газообразные углеводороды. Вот только сгорать в такой простой установке они будут не полностью — для этого потребуется обустроить отдельную зону для дожигания уходящих газов. К слову, именно это, а также теплоизоляция дымовой трубы позволяет более сложным «ракетам» успешно конкурировать с другими твердотопливными агрегатами. Что же касается рассматриваемой нами простейшей конструкции, то её нередко используют для приготовления или разогрева пищи. Всё, что для этого требуется — оборудовать на вертикальном участке печи удобную площадку для котелка или чайника.

География применения ракетных отопительных агрегатов

Являясь простым и удобным отопительно-варочным агрегатом, печь-ракета широко используется как в мобильном, так и стационарном исполнении. Чаще всего её применяют:

для обогрева жилых помещений;
в качестве оборудования для сушки фруктов;
для отопления теплиц;
для обеспечения нормальных условий работы в мастерских или гаражах;
для поддержания плюсовой температуры на складах, в хозблоках и т. д.

Благодаря своей простоте, неприхотливости и надёжности, реактивный отопительный прибор пользуется заслуженным уважением у рыбаков и охотников, любителей автопробегов и выживальщиков. Существует даже специальное исполнение, о назначении которого говорит название — «Робинзон».

Преимущества и недостатки печи-ракеты

Несмотря на незамысловатую конструкцию, печь-ракета обладает массой достоинств:

коэффициент полезного действия на уровне лучших образцов современного отопительного оборудования, работающего на твёрдом топливе;
экономичность — для достижения требуемой температуры реактивный агрегат израсходует в четыре раза меньше дров, чем печь традиционной конструкции;
температура нагрева выше 1000 °С;
возможность использования твёрдого топлива любого типа, включая сухие растительные отходы, шишки, хвою и стружку;
полнота сгорания и экологичность — во время работы температура пламени возрастает настолько, что загорается сажа. Дым ракетной печи состоит преимущественно из водяного пара и углекислого газа;
возможность дозагрузки топлива для непрерывной работы отопительного прибора;
простота и надёжность;
наличие переносных конструкций, предназначенных для мобильного использования.

Не лишён отопительный агрегат и недостатков. Эксплуатация прибора связана с риском проникновения в жилище угарного газа. Печь не получится использовать для отопления большого дома, а попытки установить в зону горения водяной теплообменник приводят к снижению тепловой мощности и нарушению нормального режима работы. К минусам можно отнести и низкую эстетическую ценность конструкции, что, впрочем, весьма неоднозначное утверждение, поскольку для любителей этно-стиля дизайн печи является настоящей находкой.

Преимущества и недостатки ракетных печей

Главным достоинством рассматриваемого варианта является низкая себестоимость агрегата – как в отношении расходников, так и касательно трудозатрат. Если взять за основу трубы, баллон и металлопрофиль, можно собрать образец, способный стать экономичным и действенным способом отопления жилья в суровых климатических условиях.

Умелые мастера оперативно выкладывают замечательные кирпичные вариации, способные гармонично вписаться даже в самый требовательный интерьер. В этом случае декорирование сводится к маскировке крышки топливного отсека и выступающего колпака, остальные сегменты и дымоходы изначально не на виду.

Чтобы добиться высокой эффективности печи, следует избегать использования сырых дров, также не нужно добиваться ревущего режима, оправдывающего название, – лучше ограничиться ручной подачей воздуха.

Топка сырыми дровами существенно снижает эффективность работы печи

Еще одной сильной стороной приспособления является возможность использования теплового аккумулятора: водяной контур в совокупности с лежанкой позволяет направить как можно больше энергии на отопление, уменьшить потери через дымоход.

Недостатки конфигурации:

необходимость в ручном управлении, отсутствие возможности автоматизации,
частая загрузка топлива,
колпак сильно нагревается, прикосновение к нему чревато ожогами.

Последнее обстоятельство ставит под сомнение целесообразность использования примитивных ракет в условиях, когда в доме есть дети.
