Распиновка usb кабеля: распайка и схема по цветам для 2.0, 3.0, микро и мини usb

Содержание

Основные отличия Micro и Mini USB

Перечисленные виды ЮСБ разъемов имеют как общие сходства, так и различия. Связано это в основном с линейными размерами.

Размеры устройства

Инженеры считают данную деталь важной, поэтому микро ЮСБ используется практически во всех мобильных устройствах. Micro занимает меньше места в устройстве, поэтому разработчики останавливают выбор на нем

Mini же имеет расширенную форму. Некоторые аналитики предрекают скорую гибель Mini ЮСБ, они говорят о том, что скоро он просто перестанет существовать. Micro тип выходит на лидирующие позиции.
Micro USB создан из прочных материалов на основе Mini. Поэтому Микро считается улучшенной версией предыдущего поколения. Они реже ломаются.

Сегодня Микро тип используется в большинстве выпускаемых мобильных устройств. Использование Mini постепенно сокращается.

Как проверить совместимость Андроида и OTG

К сожалению, не все смартфоны могут похвастаться поддержкой OTG-протокола. Но как же узнать заранее, сможет ли девайс распознать дополнительный гаджет? Самое простое – это зрительное определение. Если телефон имеет стандартный microUSB, скорее всего, и к переходнику в таком случае он подключится без проблем.

Но для более качественного теста рекомендуем использовать специальную программу, а именно USB OTG Checker. Это очень полезное приложение с минимум функций, отлично выполняющее основную опцию – распознавание поддержки OTG или ее отсутствия у Андроид-смартфона.

Приложение USB OTG Cheker

Утилиту можно с легкостью скачать с Google Play. После установки запускаем ее и через несколько секунд видим на главном экране или зеленый квадрат, или красный. Здесь все предельно ясно: зеленый означает успешную дальнейшую синхронизацию, красный – невозможность подключиться к адаптеру.

Ниже располагается таблица с небольшой информацией о девайсе, где указана модель телефона, ее название и ID. На этом, в принципе, и заканчивается весь функционал приложения.

Если результат отрицательный – есть два варианта для решения данной неполадки. Возможно, флешка просто не распознается встроенным Проводником. Для этого существуют специальные утилиты, о которых поговорим ниже. Или же в аппарате вообще заблокирован протокол OTG. Тогда, к сожалению, ничего сделать не удастся, только приобрести новый телефон под управлением Android.

Заряд батареи через Микро-ЮСБ

Кроме того, по нему поступает напряжение питания 5 вольт для зарядки аккумулятора носимых гаджетов. Так как практически все современные литиевые батареи имеют рабочее напряжение 3,7 В, то идущие по Микро-ЮСБ 5 В подходят для восполнения энергии отлично. Правда не напрямую к АКБ, а через преобразователь зарядного устройства.

Радует, что цоколёвка разъёма одинаковая у всех производителей смартфонов — Самсунг, LG, Huaway и другие. Таким образом зарядное-адаптер 220 В от одного телефона, чаще всего подходит для заряда другого без изменения цоколёвки.

Главное преимущество Micro-USB разъема перед другими типами — возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства могут быть подключены во время работы компьютера и так же отсоединены, без необходимости нажимать какие-либо кнопки.

Что такое USB-C?

USB-C является относительно новым стандартом, целью которого является обеспечение высокоскоростной передачи данных со скоростью до 10 Гбит/с и способностью пропускать питание до 100 Вт. Эти функции могут сделать USB-C действительно универсальным стандартом подключения для современных устройств.

USB-C или USB Type-C?

Эти два термина обычно взаимозаменяемы (в этой статье мы будем использовать оба). Хотя USB-C используется чаще, USB Type-C, как указано на USB.org, является официальным названием стандарта.

Особенности USB-C

Интерфейс USB-C имеет три основные особенности:

Он имеет двухсторонний разъем. Интерфейс спроектирован таким образом, что вилка может быть перевернута относительно гнезда.
Он поддерживает стандарты USB 2.0, USB 3.0 и USB 3.1 Gen 2. Кроме того, он может поддерживать сторонние протоколы, такие как DisplayPort и HDMI в режиме работы, который называется альтернативным режимом.
Он позволяет устройствам согласовывать и выбирать соответствующий режим питания через интерфейс.

В следующих разделах мы увидим, как эти функции предоставляются стандартом USB Type-C.

Способы применения

Прежде чем взять в руки паяльник, стоит понять, зачем вам вообще такой кабель? Ведь клавиатур для того же планшета масса, специально созданных и спроектированных для удобства пользования, не говоря о геймпадах и мышках. Неужели это обычный переходник для тех, кто не может себе позволить подобный «зоопарк» из устройств ввода информации? На деле, это куда более универсальное устройство, ведь micro-usb применяется в тех же powerbank, а сам телефон или планшет с достаточно мощным аккумулятором становится отдельным прибором для подзарядки. Так, вы оказались в ситуации, когда ноутбук практически разрядился, а вот у телефона 100 процентов, здесь вам и пригодится поддержка otg.

Преимущества Type-C

Он не так уж и необходим, а просто является очередной физической модификацией, получившей поддержку USB 3.1. Но не стоит спешить с выводами, так как есть целый ряд преимуществ, которые предлагает новый разъем:

Безопасность. Разъем является двусторонним, т.е. можно подключать кабель в любом положении. Это обеспечивает полную безопасность и сохранность гаджета от поломок, которые сопровождаются загнутыми или сломанными контактами.
Универсальность. Обеспечена полная совместимость со всеми стандартами старого поколения, начиная с USB 1.1.
Независимость. Type-C, поддерживающий USB 3.1, может обеспечивать подключаемые устройства питанием до 100 Вт. Проще говоря, при подключении идет не просто полноценное энергоснабжение, но и подзарядка аккумуляторов других гаджетов, как от «повербанков».
Компактность. Разъем имеет очень маленькие габариты, поэтому активно используется в производстве современных тонких смартфонов и планшетов.

Линии питания и заземления разъема USB Type-C

Контакты VBUS и GND являются питанием и обратными путями для сигналов. Напряжение VBUS по умолчанию составляет 5 В, но стандарт позволяет устройствам согласовывать и выбирать напряжение VBUS, отличное от значения по умолчанию. Блок питания позволяет VBUS иметь напряжение до 20 В. Максимальный ток также может быть увеличен до 5 А. Следовательно, USB Type-C может выдавать максимальную мощность 100 Вт.

Поток высокой мощности может быть полезен при зарядке большого устройства, такого как ноутбук. На следующем рисунке показан пример от RICHTEK, где используется повышающий преобразователь для создания соответствующего напряжения, запрошенного ноутбуком.

Обратите внимание, что технология подачи питания делает USB Type-C более универсальным, чем старые стандарты, потому что он делает уровень мощности адаптируемым к потребностям нагрузки. Вы можете заряжать смартфон и ноутбук с помощью одного кабеля

USB-C и USB 3.1: номера портов

Протокол по умолчанию, используемый разъёмом USB-C, – это USB 3.1, который при теоретической скорости 10 Гбит/с в два раза быстрее, чем USB 3.0. Небольшая проблема заключается в том, что порты USB 3.1 также могут существовать в оригинальной, более крупной форме; эти порты (прямоугольники, которые мы все знаем) называются USB 3.1 Type-A. Но, исключая настольные компьютеры, чаще можно видеть порты USB 3.1 с физическими разъемами USB-C.

USB-IF определил стандарт USB 3.1 Gen 1 как отвечающий тем же интерфейсам и скорости передачи данных, что и USB 3.0. Когда вы видите USB 3.1 Gen 1, это значит, что он будет работать на тех же максимальных скоростях 5 Гбит/с, что и USB 3.0. USB 3.1 Gen 2, с другой стороны, относится к скоростям передачи данных до 10 Гбит/с, вдвое превышающим скорость USB 3.0 и соответствует пиковым теоретическим скоростям одноканального Thunderbolt (требуется, чтобы и устройство, и порт поддерживали стандарт Gen 2, чтобы достичь этих высот скорости).

Впрочем, в будущем USB 3 станет еще более запутанным. Предстоящая спецификация USB 3.2, которая также будет заменой всей существующей номенклатуры, включает в себя все предыдущие спецификации 3.x. Это означает, что более старый стандарт USB 3.0, который предлагает скорость до 5 Гбит/с, теперь будет называться USB 3.2 Gen 1. Тем временем USB 3.1 будет переименован в USB 3.2 Gen 2.

Порты USB 3.2 будут поддерживать в некоторых случаях максимальную скорость 20 Гбит/с, и эта итерация порта будет называться USB 3.2 Gen 2×2. USB-IF выбрал «2×2», потому что новый стандарт удваивает линии передачи данных в кабеле USB-C для достижения скорости передачи 20 Гбит/с. Первые порты USB 3.2 Gen 2×2 могут появиться на устройствах в конце этого года.

Возможные проблемы, почему телефон/планшет не видит флешку через OTG

Вы купили переходник, скачали необходимый файловый менеджер, с радостью подключаете флешку, но она не читается устройством – в чем же причина? Давайте обсудим самые частые факторы, мешающие успешной синхронизации:

Неверный формат флеш-накопителя.Android не читает файловые системы NTFS и ExFat. Подходит только FAT32.
Неподходящее программное обеспечение или операционная система. Дело может быть и в прошивке, и в специальных драйверах, и в версии Андроид. Чтоб избежать подобных неприятностей – заранее проверьте телефон через USB OTG Charge.
Загрязненные разъемы, из-за которых не происходит контакта. Сюда же можно отнести неисправную флешку или адаптер.
Флешка вмещает в себя слишком много информации. Например,если вы подключаете накопитель объемом 256 Гб к смартфону, где всего 4-8 Гб постоянной памяти – возможны проблемы. Аналогично и с оперативной памятью меньше 1 Гб.

Линии CC1 и CC2 разъема USB Type-C

Эти линии являются контактами конфигурации канала. Они выполняют ряд функций, таких как обнаружение подключения и извлечения кабеля, определение ориентации разъема / штекера и текущие извещения. Эти контакты могут также использоваться для связи, необходимой для подачи питания и альтернативного режима.

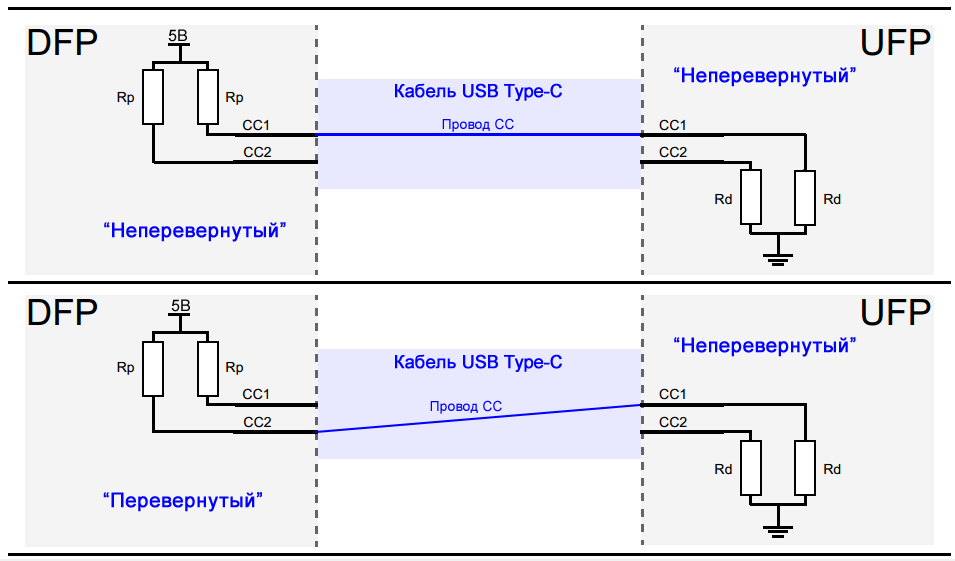

На рисунке ниже показано, как выводы CC1 и CC2 определяют ориентацию разъема / штекера. На этом рисунке DFP обозначает нисходящий выходной порт, который является портом, действующим либо в качестве хоста при передаче данных, либо в качестве источника питания. UFP обозначает восходящий выходной порт, который является устройством, подключенным к хосту или потребителю энергии. Flipped здесь означает перевернутый разъем, Unflipped – неперевернутый.

DFP подтягивает выводы CC1 и CC2 через резисторы Rp, но UFP подтягивает их через Rd. Если кабель не подключен, источник видит высокий логический уровень на выводах CC1 и CC2. При подключении кабеля USB Type-C создается токовый путь от источника питания 5 В до земли. Поскольку в кабеле USB-C имеется только один провод CC, формируется только один путь тока. Например, на верхнем рисунке вывод CC1 DFP подключен к выводу CC1 UFP. Следовательно, вывод DFP CC1 будет иметь напряжение ниже 5 В, но на выводе DFP CC2 будет по-прежнему высокий логический уровень. Поэтому, отслеживая напряжение на выводах DFP CC1 и CC2, мы можем определить подключение кабеля и его ориентацию в пространстве.

В дополнение к ориентации кабеля, путь Rp-Rd используется как способ передачи информации о текущих возможностях источника. С этой целью потребитель энергии (UFP) контролирует напряжение на линии CC. Когда напряжение на линии CC имеет самое низкое значение (около 0,41 В), источник может обеспечить питание по умолчанию USB, которое составляет 500 мА и 900 мА для USB 2.0 и USB 3.0 соответственно. Когда напряжение в линии CC составляет около 0,92 В, источник может выдавать ток 1,5 А. Максимальное напряжение в линии CC, которое составляет около 1,68 В, соответствует допустимому току источника 3 А.

Принтер

Следующим устройством, которое я подключил к своему смартфону, стал принтер. Да, сегодня практически все принтеры оборудованы Wi-Fi-модулем, но в тоже время у многих дома стоят не самые свежие модели, которые подобной функцией обделены, вот и приходится подключать их по проводу. К счастью, последние версии Android довольно дружелюбны с принтерами – с помощью нехитрых махинаций у вас получится подключить к своему девайсу принтер как по кабелю, так и по Wi-Fi-сети. Для печати посредством USB я воспользовался приложением PrintHand, которое сразу же увидело мой принтер и предложило распечатать нужный мне документ.

Как подключить флешку к смартфону на Андроиде?

Если вы держите в руках обыкновенную USB флешку и свой любимый смартфон, то видите, что вставить ее некуда. Потому что у флешки тип USB Type-A, а у смартфона разъем micro USB Type-B. Вот ведь незадача. (Читайте подробнее про типы USB)

К счастью, многие современные смартфоны имеют поддержку технологии USB On-The-Go, что позволяет им использовать большинство периферийных устройств напрямую без помощи компьютера или ноутбука. Вы можете подключать мышь или клавиатуру, печатать фото с телефона на принтере, работать с флеш-накопителями и многое другое. Но для этого вам понадобится OTG-кабель.

OTG-кабель

В итоге, чтобы подключить флешку к телефону, нужно:

чтобы ваш смартфон поддерживал технологию USB On-The-Go. Хоть сейчас ее поддерживают практически все смартфоны, тем не менее, бывают и исключения. Внимательно читайте характеристики телефона перед покупкой, если вам этот параметр важен.
иметь в наличии OTG-кабель. Стоит он недорого, поэтому неплохо, если он у вас все-таки будет. Мало ли когда пригодится.

OTG — что это такое в телефоне

Существует специальный OTG USB, при помощи которого как раз и происходит подключение. Это переходник, который подключается к телефону. На одном конце есть Micro USB для подключения к гаджету, а с другой специальный отсек, который присоединяет различные дополнительные устройства. Стоит отметить, что такой способ значительно расширяет все те возможности, которыми обладает устройство. Пользователю предоставляется больший спектр применения своего аппарата.

Так как в телефоне нет подобного разъема, чтобы подключить флешку или же любой другой гаджет, то были придуманы специальные переходники. Они выступают в роли хоста, а также в роли периферии. Если пользователь подключит OTG к телефону, то у него автоматически появится множество возможностей:

Если подключить жесткий диск, то можно будет посмотреть всю ту информацию, которая находится на нём;
Если подключить камеру, то можно использовать его дополнительную память, просматривать фотографии и редактировать их;
Можно подключить джойстик. В итоге можно будет даже играть в телефонные игры на управлении пультом. Такое же можно проделать и с мышкой.

Более подробно о функции OTG можно посмотреть в этом видео: https://www.youtube.com/watch?v=G0-CIpMlDjc . Это действительно полезная функция, которая есть на устройстве.

Провод ОТГ своими руками — как сделать USB-OTG кабель

Забыли закинуть важный файл на флэшку или планшет? Или хотите печатать быстрее на своем смартфоне? Если так, то это руководство как сделать ОТГ кабель своими руками для вас.

Шаг 1: Вам потребуется

Первое что вам потребуется для OTG cable это стандартный входной разъем USB и выходной microUSB. Вы можете купить их совсем недорого в ближайшем магазине.
Вам также понадобится очень тонкая изолированная медная проволока.
Возьмите ножницы и отрежьте 4 куска проволоки одинаковой длины. Я отрезал по 10см, но вы решайте сами какой длины вы хотите.
И отрежьте еще один очень маленький кусок проволоки, который поможет нам преобразовать наш кабель в OTG-кабель.

Шаг 2: Проводка и пайка

Очистите концы ваших проводов и нанесите небольшое количество припоя, чтобы легче припаять их к разъему
Вот простая схема USB-кабеля, которая показывает правильный порядок контактов и стандартный цвета для каждого вывода.
Стандартный разъем USB имеет 4 контакта. Красный и черный — это входное напряжение и земля, зеленый и коричневый — данные + и данные -.
У меня не было зеленого дома, поэтому вместо него я использую желтый.
После того как вы закончите паять, оденьте нагреваемую оплетку на разъем, убедитесь что она сидит туго.
Теперь припаяйте другие концы проводов к разъему microUSB. Я сделал еще одну схему, как вы должны подключать провода, чтобы USB работал в режиме OTG.
Многие люди задаются вопросом, почему у microUSB 5 контактов вместо 4. На самом деле дополнительный контакт обычно не подключен, но если припаять его к контакту заземления, телефон переключится в режим хоста и будет возможность считывать USB флэшки, веб-камеры, мышки и клавиатуры.
Не забудьте надеть оплетку, перед тем как припаяете. На этом основная работа завершена.
Кабель слабоват, надо его укрепить.
Вы можете использовать изоленту, но лучше обтянуть все одной большой нагреваемой оплеткой.
Я пытался это сделать со старым кабелем, но это оказалось довольно сложно, кроме того, некоторые кабеля не имеют дополнительного контакта, особенно зарядные.

Шаг 3: Что можно делать с OTG кабелем

Теперь я покажу вам несколько вариантов использования OTG шнура.

Здесь у меня есть клавиатура, которая очень хорошо работает на моему Nexus 5. Я могу печатать в 2-3 раза быстрее по сравнению с экранной клавиатурой.

Мышь работает отлично, но я лично не нашел ей практического применения.

Для меня наиболее важным преимуществом ОТЖ кабеля является то, что вы можете поместить файл с вашего телефона на USB флэшку или жесткий диск. Для этого вам необходимо получить root доступ и установить приложение Stickmount, которое позволит вам подключать накопитель с помощью OTG кабеля micro USB. Stickmount в Google play: ссылка

Что это такое

Для такого существуют otg кабеля, которые по факту просто заумно названные переходники между micro-usb и usb. Позволяющие подключать к тем же смартфонам мышки и с помощью дополнительного ПО и драйверов свободно пользоваться ими, без ограничений. Такой кабель для подсоединения внешних манипуляторов стоит от пары долларов до десятка, в зависимости от фирмы производителя, качества и количества устройств, подсоединяемых за раз. И главный вопрос нашего обывателя: как самому сделать такое устройство, дабы не тратить деньги? Благо, для этого достаточно старой зарядки и ненужного соединителя, а также плоскогубцев и изоленты.

По факту такое устройство не имеет никаких сложных микросхем или адаптеров, вся настройка контроллера происходит за счёт внутреннего ПО планшета или телефона, потому это просто кабель с входом и выходом, который можно изготовить за 10 минут. И всё же, как сделать otg кабель своими руками если у вас есть только старая зарядка от смартфона? Зачем вообще необходимо подключать внешние манипуляторы к мобильным девайсам, и как бороться с различиями в силе тока устройств? И что необходимо знать об отг, прежде чем использовать его?

Какие ещё есть варианты

Итак, перечислим все варианты, с помощью которых можно устранить проблему отсутствия необходимого кабеля:

Купить нужный кабель на АлиЭкспресс.
Варварский метод выше.
Паяльник и распиновка (и провода-доноры или штекеры для нашего Франкенштейна).

Последний вариант вполне имеет право на жизнь. Если в продаже нет нужного кабеля, то часто проще купить штекер вместо целого кабеля-донора. Необходимую распиновку вы всегда сможете найти в интернете. Для того, чтобы восстановить или сделать зарядку с подходящим разъёмом вам придётся припаять всего два провода (красный — плюс и чёрный — минус).

От себя посоветую: если вы не профессионал — не пытайтесь перепаять USB c разъёмами HDMI, eSATA, 30pin, Lightning и другими, потому что велик шанс просто «угробить» провода. В таком случае лучше сбросить душащую вас жабу и раскошелиться на нормальный провод, чем переплачивать дважды.

Проблемы с телефоном

О том, что виновником данной проблемы является телефон, можно предположить только в том случае, если прежде установленная карта памяти определяется другими устройствами и исправно на них работает.

Программные ошибки

Мобильное устройство может не воспринимать microSD из-за проблем с программной и аппаратной начинкой телефона. Причинами сбоя системы Андроид могут быть вирусы или нарушение работы оболочки из-за установки стороннего кривого ПО. Крайне редко слетает драйвер контроллера памяти, помогает только перепрошивка аппарата.

Если перезагрузка и извлечение аккумулятора не помогли, следует прибегнуть к более радикальной мере — сбросу к заводским настройкам. Делается это следующим образом:

в настройках телефона заходим в раздел «Система»;
выбирают пункт «Сброс настроек»;
нажимают на «Удалить все данные».

Мне помогло1

Механические повреждения разъёма

Механические повреждения разъёма обычно пользователь обнаруживает ещё на стадии визуального осмотра. Контакты в слоте SD можно повредить, вставляя флеш-карту противоположной стороной или слишком резко. Медные дужки при сильном механическом воздействии могут отломиться или изогнуться. При частом «передергивании» накопителя возможно стирание дорожек в гнезде.

В данном случае владельцу телефона следует обратиться в сервисный центр для восстановления разъёма и замены повреждённых контактов. Возможно придется полностью выпаивать модуль и ставить новый.

Мне помогло1

Загрязнения разъёма

Иногда контакты в разъёме слота не просто покрываются пылью, а окисляются (после попадания воды, пива, сока и других жидкостей).

В такой ситуации чистка ватной палочкой, смоченной в спирте (рекомендуем изопропиловый), может не помочь, попытка очистить механическим способом лишь повредит считывающие дужки. Поэтому лучше за помощью обратиться к специалистам сервисного центра.

Мне помогло1
