Устройство шуруповёрта и ремонт своими руками

Как разобрать патрон шуруповерта

Чтобы проделать эту операцию, нужно в основании снять заглушку.

Пластиковую деталь достаточно поддеть ножом.

Металлическую можно выбить тяжелым предметом ударом по основанию зажимной гильзы.

• берут крупный болт и вставляют его в цилиндр, после чего слегка центрируют небольшим зажимом кулачков; при этом головка болта выступает на пару сантиметров над гильзой;
• бьют молотком по болту.

После этого остается самая интересная часть – разборка непосредственно цилиндра.

Необходимо разделить его на составные части – рукав, основание, шайбу, подшипник и гайку.

Конструкция может быть несколько иной, но в целом деталь состоит из этих элементов.

В редких случаях разобрать цилиндр без повреждения и возможности собрать обратно в том же виде нельзя.

Но если конструкция предполагает такую возможность, то можно воспользоваться следующим способом.

Инструкция, как разобрать патрон самым простым и эффективным способом – с использованием перфоратора:

• в перфоратор вставляют какой-нибудь переходник; роль последнего может сыграть, например, сломанное сверло диаметром 10-12 мм;
• на переходник надевают патрон тыльной стороной – той, которая противоположна кулачкам;
• убирают кулачки и упирают цилиндр в твердую поверхность, но обязательно через амортизирующий буфер (резина, пенопласт и т. п.);
• включают перфоратор в ударном режиме.

Благодаря вибрации разбираем патрон за считанные секунды.

В результате манипуляций с цилиндра слетает рукав, обнажая прочие детали.

После чистки элементы легко собираются обратно.

Важно не перепутать местами кулачки – хотя они похожи, в процессе работы инструмента детали притираются, и требуют правильной сборки. Некоторые сложные конструкции требуют распиливания муфты

Некоторые сложные конструкции требуют распиливания муфты.

После профилактических или ремонтных работ половинки собирают с помощью кустарной «шины».

Но в большинстве случаев указанный метод – с использованием ударной дрели или перфоратора – работает.

Как разобрать патрон

Существует два вида изделия:

• зубчато-венцовый, где крепление сверла происходит с помощью специального ключа;
• быстрозажимной, который позволяет вращательными движениями закрепить сверло.

Для выполнения ремонта или смазки деталей требуется разобрать патрон. У основания есть заглушка. Ее требуется снять, поддев ножом или отверткой. Если она металлическая, то нужно нанести удар по основанию зажимной гильзы.

Удалив заглушку, происходит разбор цилиндра. Его нужно разделить на составные части: рукав, основание, шайбу и подшипник. Некоторые производители дополнительно включают фиксатор. После выполнения требуемых действий необходимо собрать все комплектующие обратно.

Если заклинил

Это одна из самых частых проблем. Для начала стоит хорошо смазать внутреннюю поверхность патрона и кулачков средством типа WD-40 и подождать 10-15 минут. Затем постучать по нему молотком через прокладку или использовать резиновый.

Если это не помогло, то зажать основание узла разводным ключом, а вторым – аккуратно крутить верхнюю часть.

Другой вариант – зафиксировать корпус в тисках, а цилиндр – газовым ключом. Затем приставить инструмент к столу, и включить электроприбор.

Часто заклинивает по причине попадания во внутрь механизма опилок и прочего мелкого мусора. В этом случае можно подержать патрон над огнем или погреть строительным феном. После этого хорошо смазать.

Все вышеперечисленные советы могут пригодиться не только в случае поломки или сбоев в работе. Инструмент нуждается в периодической смазке и чистке. И даже новый прибор специалисты рекомендуют сразу смазывать.

Частые неисправности шуруповёрта

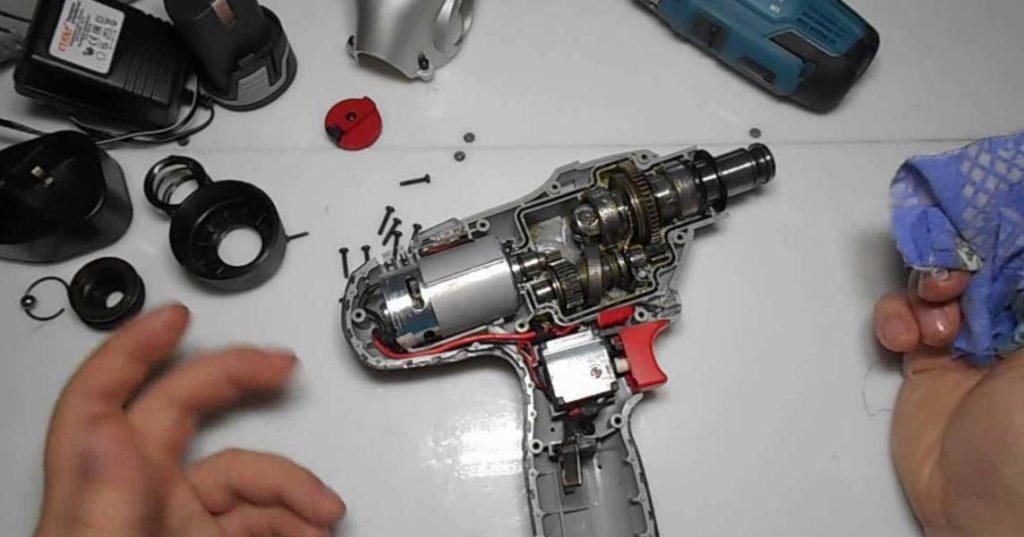

Чтобы не забыть, как собрать разобранный шуруповерт, все детали нужно укладывать в том порядке, в каком они были сняты. Почти все шуруповерты имеют одинаковую конструкцию, а значит и неисправности идентичны. Это может быть износ втулок, щеток или развалившийся подшипник.

Инструмент не включается

Неважно, какая в наличии марка шуруповерта Bort (Борт), Hilti, Pit, Sparky, Sturm (Штурм), Союз, Вихрь, Диолд, Ермак, Зубр, Elti, Koln, Вортекс или Патриот. Сначала нужно удостовериться исправен ли аккумулятор и убедиться в наличии заряда в элементе

Если инструмент не включается, может быть:

1. Отсутствие тока в сети (для электрических шуруповертов).
2. Нет заряда в аккумуляторе (для беспроводных моделей).
3. Вышла из строя кнопка включения.
4. Плохое состояние контактов в разъеме для подключения АКБ или в местах крепления щеток.

Ремонт двигателя

Шуруповерт оборудован двигателем, помещенным в специальный корпус. Там же расположены якорь и щетки. Чтобы проверить состояние двигателя, нужно отсоединить провода, идущие к кнопке пуска. Сопротивление обмотки на якоре измеряется мультиметром. При низком значении прибор покажет короткое замыкание. Если значение отсутствует, значит где-то произошел в токоведущем проводе. Если вышел из строя якорь, то пропадает мощность шуруповерта и появляются искры при работе. Это может сопровождаться задымлением и полным отключением агрегата.

Двигатель шуруповерта

Замена щеток

Чтобы заменить щетки, нужно разобрать электродвигатель. Здесь нужно отогнуть зажимы на торцевой части мотора и несильно постукивая молотком по валу, сбить с него ротор. Затем следует снять крышку и вынуть неисправные щетки. Эти элементы считаются расходным материалом, поэтому их меняют на новые.

Ремонт редуктора шуруповерта

Иногда в процессе работы шуруповерт издает посторонние звуки. Это износились зубья на шестеренке в редукторе. В это случае можно сточить небольшой болт до нужного размера и вставить в изношенное место. Перед установкой болт необходимо накернить.

Поломки в электрической части — как выявить и устранить

Шуруповерт – это универсальный инструмент и подходит не только для работы с крепежом. При наличии регулировки скорости его можно применять для сверления. Никого уже не удивляет то, что шуруповертом можно мешать раствор или бурить лунку на зимней рыбалке.

Нередко в электрической части агрегата случаются неполадки:

• Шуруповерт не работает при нажатой кнопке включения.
• Не работает реверсивная функция.
• Не увеличиваются обороты.

Разницы нет в каком шуруповерте неполадки. Если инструмент не запускается, нужно проверить аккумулятор на наличие зарядки. Для этого батарею заряжают на 1-2 часа и ставят обратно на шуруповерт. Если агрегат снова не включается, то при помощи мультиметра нужно произвести диагностику.

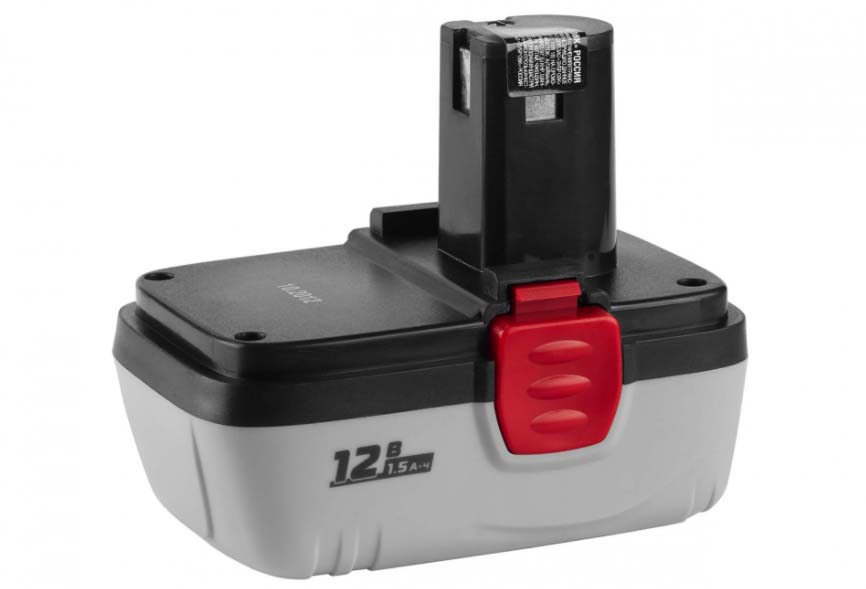

Батарея шуруповерта

Батарея

Многие пользователи интересуются, как разобрать аккумулятор шуруповерта. Здесь нужно разбирать корпус аккумулятора, чтобы извлечь кассеты из нескольких элементов. Эти так называемые «банки» подают на инструмент нужное напряжение. Без определенной сноровки и умения разобрать аккумулятор не получится. Лучше доверить это дело людям, хорошо разбирающимся в этом вопросе.

Проблемы с кнопкой

Чаще всего у кнопки включения подгорают контакты. Чтобы их зачистить, понадобится мелкозернистая наждачная бумага. Это касается разборной кнопки. Если кнопка неразборная, ее меняют на новую. Проверить работу кнопки можно мультиметром. Для этого нужно отключить батарею и к выходным клеммам присоединить измерительный прибор. В случае исправного пуска мультиметр покажет нулевое значение.

Быстрозажимное крепление

В процессе работы быстрозажимное крепление забивается пылью, металлической крошкой и песком. Патрон начинает заедать, появляется посторонний шум и треск. Для устранения неполадок следует снять нижнюю муфту. Тонкой отверткой ее нужно поддеть по часовой стрелке. Затем необходимо снять металлическое кольцо при помощи молотка и длинного болта. После разборки все элементы патрона подлежат чистке и смазыванию. Всю сборку производят в обратной последовательности.

Перед ремонтом нужно изучить конструкцию шуруповерта

Типы крепления

Существует три способа крепления:

• Конус Морзе. Здесь происходит спряжение двух поверхностей в виде вала с отверстием. Конусность зависит от типоразмера. Это наиболее простой вид крепления, который применяется в большинстве моделей.
• Резьбовой предполагает наличие резьбы внутри патрона. Также она присутствует на рабочем вале. Закручивается по аналогии с гайкой.
• Фиксирующий винт. Считается дополнительным креплением, которое позволяет зафиксировать деталь.

Требуется изучить маркировку, чтобы определить тип крепления. Если указано 1 — 6 B10, то применяется конус Морзе. Цифры показывают диаметр хвостовика и могут быть различными.

Маркировка 1,0 — 11 M12x1.25 говорит об использовании резьбового метода крепления. Принципиальной разницы в использовании способа крепления нет, все зависит от удобства пользователя.

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.
Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.
Метод закрепления патрона с применением фиксирующего винта.

Осматриваем его.
Читаем, что написано на боковой части:

если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм ?-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

По часовому ходу выкручиваем винт с левой резьбой.
Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

положить шуруповерт на стол;
запустить его;
посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

• вынуть редуктор, а вместе с ним и шпиндель;
• поместить узел в тиски;
• взять трубный ключ и открутить патрон.

Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Механические неисправности

Механические неисправности шуруповерта тоже имеют свои признаки:

• инструмент во время работы издает звуки, которых раньше не было слышно;
• сильная вибрация патрона и всего инструмента;
• шуруповерт во время работы заклинивает.

Для разных шурупов нужно выбирать подходящую насадку для шуруповерта.

При посторонних звуках необходимо разобрать корпус и внимательно осмотреть подшипники и втулки внутри него. При выходе их из строя нужно купить новые и заменить. При более сложных неполадках может оказаться искривленным вал редуктора, могут износиться шестеренки и сломаться штифты сателлитов. Во всех случаях неисправные части заменяются, смазываются, проверяются и корпус шуруповерта собирается с помощью крепежных винтов.

Шуруповерт подвергается разборке не только для ремонта, но и для проведения профилактики. Разборка корпуса не представляет никаких трудностей и не требует специального инструмента. Во время работы внутрь корпуса набивается пыль, которая представляет определенную угрозу для целостности и работоспособности инструмента. Поэтому при профилактической разборке нужно внутренности прочистить от пыли и осмотреть детали на предмет их износа. Чаще всего изнашиваются и требуют замены графитовые щетки.

Ремонт электрической части инструмента – аккумуляторной батареи

Часто встречающимся отказом в работе шуруповерта «Интерскол» Да-18ЭР является выход со строя аккумулятора. Определить эту неисправность очень просто. Если поставить на зарядку оба аккумулятора шуруповерта, и один из них зарядится, а второй нет, при этом тестирование зарядного устройства не показывает отклонений, то причина – в самом источнике питания.

Необходимо вскрыть корпус аккумулятора и извлечь из него батарею гальванических элементов. После этого необходимо проверить напряжение на каждой банке. Оно должно составлять 1,2–1,4 вольта. Если напряжения хотя бы на одном элементе нет, или оно ниже этого значения, его нужно заменить. Так как банки аккумуляторной батареи соединены последовательно, возросшее сопротивление поврежденного элемента не дает возможности зарядиться остальным.

После выявления слабого места батарею нужно собрать и проверить ее работу под нагрузкой. Повторная проверка поможет убедиться в правильности принятого решения. Идеальным решением будет замена отдельных элементов или аккумуляторной батареи в сборе на новую, оригинальную. Стоимость аккумулятора шуруповерта довольно велика, поэтому стоит попробовать практичные способы восстановления работоспособности «старых» элементов.

В первую очередь на поврежденную банку нужно кратковременно воздействовать большим током. Это вернет ей былую герметичность и прекратит процессы высыхания и испарения электролита.

Вторым вариантом возвращения работоспособности неисправной банке является ее легкое сжатие или небольшая деформация корпуса элемента. Такие действия дадут возможность поработать аккумулятору еще некоторое время.

Если в наличии есть несколько аккумуляторов б/у, то из них можно собрать новый, отбирая и спаивая годные элементы. При этом нужно помнить две вещи. Собранный аккумулятор должен иметь напряжение на 1,5–2,5 вольта, превышающее номинальный показатель, и на нем необходимо устранить так называемый эффект памяти. Для этого его заряжают и разряжают полностью несколько раз. При этом нужно следить, чтобы шуруповерт не перегревался.

Еще одной причиной отсутствия работоспособности аккумулятора может стать термовыключатель. Он установлен на батарее гальванических элементов и подключен к контактам управления. Его миссию трудно переоценить. Датчик в процессе зарядки следит за уровнем температуры гальванических элементов и при превышении номинальных значений прерывает цепь, тем самым предохраняя их от разрушения. Его выход со строя запустит необратимые процессы в банках, а это приведет к их разрушению.

Решение проблем с патроном

Необязательно менять проблемный механизм на новый.

Рассмотрим основные проблемы, связанные с патронами, и пути их решения.

Одна из частых неполадок – заклинивание устройства.

Со временем кулачки перестают полностью сжиматься.

зажать цилиндр в руке и резко ударить его один или несколько раз о твердый предмет (лучше всего деревянный); этот метод работает и с тугими «зажимами»; зажать корпус в тисках, а патрон газовым ключом; после этого упереть инструмент в стол и включить шуруповерт; попробовать тщательно смазать элемент; это довольно распространенное явление у изделий Bosh.

Частой причиной тугого зажима бывают опилки и другой мелкий мусор, попавший внутрь механизма.

Если предположительно заклинило патрон благодаря опилкам, деталь можно подержать над огнем или просушить строительным феном.

После этого патрон нужно тщательно смазать.

Бывает, и так, что элемент прокручивается.

Причины этого могут крыться в проблемах различных деталей инструмента.

Если виноват именно патрон, то, вероятно, имеют место стертые зубчики на фиксирующей муфте.

Чтобы решить проблему, можно снять муфту и на месте слизанных зубцов просверлить отверстия.

После этого в них нужно ввернуть винты и кусачками удалить их выступающие части.

Затем демонтированный элемент возвращают на место и тестируют работу механизма.

Неполный выход кулачков или одного-двух из них – еще одна распространенная проблема.

Если именно в этом смысле заклинило быстрозажимной патрон или ключевой механизм, то причина кроется либо в стертых зубцах на кулачках, либо в слизанной резьбе на гайках, которые зажимают тройку компонентов.

Чтобы понять, в чем дело, нужно разобрать цилиндр.

После разбора можно увидеть гайку, которая состоит из пары частей.

Изношенная резьба ведет к проскальзыванию кулачков при зажиме.

Результат – некорректная центровка элементов.

Решение задачи – поменять гайку или кулачки на новые.

В этом случае придется покупать новый патрон.

В некоторых ситуациях при решении проблем цилиндр не откручивается.

В других требуется разборка устройства.

Есть и ситуации, требующие полной замены механизма.

Но почти всегда задачу можно решить без замены всего шуруповерта.

Шуруповерт – это один из наиболее востребованных инструментов не только на производстве, но и в частном хозяйстве. Применим он для проведения различных работ, в том числе, мелкого домашнего ремонта, а также сборки и установки мебели.

С ним эксплуатируются сверла, фиксируется насадка шлифовальная. Несмотря на то, что данный механизм являете одним из наиболее надежных, некоторые трудности с его эксплуатацией могут возникнуть. Связаны они обычно с заменой патрона. О том, как снять патрон с шуруповерта, подобрать и установить новый самостоятельно, пойдет речь в данном материале.

1.1 Какие насадки можно использовать с патроном шуруповерта?

Набор насадок для работы такого прибора зависит от того, какие именно работы выполняет с ним мастер. Как правило, сюда относят такие:

• крестовые различных артикулов; под саморезы;
• шестигранные сверла под соответствующие выемки на шляпках винтов;
• устройства для установки болтов, гаек;
• трехгранные биты;
• шпицевые образцы под обычные вины;
• специальные сверла для работы по гипсокартону (имеющие специальные ограничители, не дающие портить материал при неаккуратной работе).

Также в вашем наборе может быть шлифовальная насадка

Важно только при покупке этой детали выявить, с каким именно патроном может быть использована именно эта насадка, чтобы легко ее применять

При замене таких деталей в патроне, независимо от того, ключевой он или быстрозажимной, необходимо отключать блок питания устройства (во избежание случайного включения прибора) и следовать технике безопасности, дабы избежать травм.

Сразу после замены блок питания рекомендуется еще раз дополнительно перезарядить и только после этого возвращать устройство в работу и тестировать сверло

Обратите внимание, зарядка перед дальнейшей работой должна быть 100%

READ Чем Резать Кафельную Плитку

После этого вами может быть тестирована новая бита, насадка шлифовальная. к меню

Отечественные смазки

Рассматривая, чем мазать редуктор болгарки отечественного производства, необходимо уделить внимание составам местного изготовления. Сегодня российские компании предлагают широкий выбор подобных средств

Они отличаются доступной ценой.

Современные отечественные материалы для смазки редуктора УШМ характеризуются высоким качеством. Они соответствуют высоким зарубежным стандартам. Их применяют не только в болгарках, но и в других разновидностях электроинструмента.

READ Сколько Смазки Нужно В Редуктор Триммера

Особой популярностью пользуются средства . Однако существуют и прочие разновидности обслуживающих составов для любого узла болгарки, в том числе и редуктора.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
