Бур тисэ своими руками - чертежи и как изготовить

Содержание

Правила ухода при эксплуатации

Вне зависимости от того, механический бур или ручной, а также является он покупным или самодельным, данный инструмент требует обязательного ухода. Это позволяет продлить сроки его эксплуатации и предотвратит возможные поломки во время работы:

После покупки или самостоятельного изготовления лезвия и шток следует покрыть специальными антикоррозийными составами, что позволит избежать появления ржавчины. Как вариант, изделие можно отшлифовать и после полировки покрасить красками по металлу.
Перед проведением бурильных работ следует проверять остроту лезвий и при необходимости проводить заточку наждачкой или точильным станком.
Извлекать инструмент после вворачивания, особенно на полную глубину, нужно предельно аккуратно, чтобы не произошло деформации лезвий из-за излишков земли. Помимо этого, до начала бурительных работ желательно разрыхлить верхнюю часть почвы лопатой для более мягкого вворачивания инструмента.
По завершении работ лезвия и шток нужно очищать от налипшей земли и хорошо высушивать, дабы избежать коррозии режущей части и самого бура в целом.

Ручной бур является незаменимым инструментом при проведении строительства на земельном участке. С его помощью можно просверливать лунки под фундамент беседок, опорные столбы для забора. Помимо этого, бур также позволит легче пересаживать кустарники и деревья, чем облегчит работу садовода.

Этот инструмент не требует специальных навыков в обращении, и его использование не вызывает затруднений. Конструкция не является очень сложной, что позволяет изготовить бур своими руками при наличии сварочного аппарата, болгарки и дрели. Самостоятельное создание инструмента позволит сэкономить деньги и даст в итоге именно тот механизм, который требуется для индивидуальных работ.

Во время строительства и обустройства земельного участка, очень часто требуется сделать круглые отверстия в земляной почве. Такие ямы нужны для легких хозяйственных сооружений, сюда входят: арочные конструкции, заборы, столбы и другие постройки. Даже шурфы, которые делаются при выполнении свайного фундамента, только меньшего диаметра выполняются тоже ручным буром.

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.

Как работает фундаментный бур ТИСЭ

Изготовление ложкового бура

Самодельный ложковый бур для скважины на воду лучшим образом подойдет для не твердой породы грунта. Здесь название говорит само за себя, поскольку конструкция режущего элемента похожа на ложку. Благодаря пустоте внутри режущего элемента грунт не только будет легко вырабатываться, но и накапливаться, что позволит извлечь его для очистки.

Как и в двух предыдущих вариантах, для основы здесь используется толстостенная сталь. При изготовлении такого изделия потребуется обладать сварочными навыками, располагать сварочным аппаратом и слесарным инструментом.

В остальном работа проводится согласно следующей инструкции:

Возьмите трубу с толстыми стенками, сделайте разрез по всей длине.
Далее придайте ей форму ложки, заточите нижнюю часть кромки.
Через всю внутреннюю часть необходимо пропустить сверло, которое следует приварить своими руками. Диаметр сверла должен быть не меньше 2-4 см.
В верхней части ложкового режущего элемента необходимо приварить ось, которую следует сместить на полтора сантиметра. Перед выполнением работы режущий элемент необходимо закалить.
Ложка применяется при сооружении неглубоких скважин своими силами для добычи технической жидкости.

Основные нюансы бура ТИСЭ

Для классических буровых свай (90% индивидуальных застройщиков называет их буронабивными) достаточно произвести операции:

сделать в земле скважины постоянного диаметра;
установить трубчатую или из рулонного материала (рубероид) опалубку;
разместить внутри нее арматурный каркас ;
и залить бетоном.

Поэтому применяется классическая конструкция ручного бура с двумя лопастями, отклоненными от горизонтали на 20 – 30 градусов. Инструмент продается в любом строительном или дачном магазине, при необходимости модернизируется (например, направляющее сверло в нижней части), чертежи имеются на сайтах и форумах.

Обычный ручной бур.

В сваях ТИСЭ используется расширение подошвы для повышения несущей способности. Поэтому обычным буром изготовить полусферу на забое скважины не представляется возможным. В принципе, индивидуальный застройщик может:

изготовить самодельный бур большого диаметра (промышленность предлагает инструмент с лопастями 50 см диаметра максимум);
пробурить широкую скважину;
залить внутри нее подошву уширения нужной высоты;
затем забетонировать тело сваи в трубе меньшего диаметра поверх этой бетонной площадки.

Технология сваи ТИСЭ.

Однако это резко снизит несущую способность конструкции – вместо висячей сваи, которая имеет высокую несущую способность за счет боковых сил трения, получится свая-стойка, даже при качественном уплотнении грунта в пазухах обратной засыпки.

Поэтому ниже приведена инструкция самостоятельного изготовления рабочего аналога бура ТИСЭ для приверженцев этой технологии.

Это интересно: Бур ручной для столбов своими руками

Как сделать фундамент своими руками, пошаговое руководство

Перед строительством нужно убрать мусор, выкорчевать пни и корни деревьев, мешающих строительству. Затем перенести схему размещения на местность. Для этого:

Подготовить обноски. Это колышки, соединенные горизонтальной рейкой. Они используются для указания расположения стен и свай. Для каждой стены изготавливается 2 обноски.
Устанавливаются первые 2 обноски для указания нахождения стены. Каждая из них располагается на расстоянии 1,5-2 метров от противоположных краев стены.
В обноски забивают гвозди и натягивают между ними леску или бечевку, которые указывают расположение внешней стороны стены.
Опустить обноски так, чтобы леска оказалась на уровне высоты ростверка. Контролировать работы уровнем.
Затем вбиваются перпендикулярные обноски, символизирующие другую стену. На них также натягивается леска по внешнему контуру перпендикулярной стены

Важно контролировать, чтобы между стенами сохранялся прямой угол, например, при помощи теоремы Пифагора.
Разметить таким образом внешние контуры оставшихся стен.
Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен.

На пересечениях бечевок следует вбивать арматуру. Она будет указывать на расположение свай. Также между двумя лесками нужно натянуть третью. По ней требуется отмечать расположение других столбов и забивать в этих местах арматуру.

Бурение и заливка

Пошаговая инструкция для бурения свай ТИСЭ своими руками выглядит так:

Выкопать вначале ямки глубиной 20-40 см. Это позволит погрузить полностью бурильную «голову» установки в грунт.
Снять или зафиксировать в поднятом положении расширитель бура. Установить установку в лунку и начать бурить по часовой стрелке. Через каждые 2-5 оборотов вытаскивать изделие наружу и освобождать от грунта. Частота зависит от почвы.
После достижения намеченной глубины, освободить нож-расширитель. Без вертикального давления провести вращение бура для получения «подошвы». Вытряхивать по мере надобности грунт.

Если грунт рыхлый, то в шурф заливается вода для его уплотнения. Также, если почва твердая, вода размягчит ее. Необходимо контролировать вертикаль при бурении. Всю «подошву» нужно освободить от грунта.

Следующим шагом будет заливка скважин раствором. Вначале заливается расширение внизу. Для этого нужно проделать следующие действия:

Взять арматуру толщиной 10-12 мм, очистить ее от ржавчины и загрязнений.
В каждую скважину установить по 6-8 прутков, объединенных проволокой, и усиленных поперечной арматурой. Они должны располагаться не менее чем в 2 см от края лунки и быть длиннее скважины, чтобы связать их с ростверком.
Затем происходит заливка «подошвы» бетоном.
После формирования расширения, создается опалубка из рубероида, который также выполняет функцию гидроизоляции. Свернуть его по диаметру скважины, концы заклеить мастикой, опустить в землю и зафиксировать. Рубероид должен доходить до нижней части ростверка с припуском в 3-5 см.
После этого заливается бетоном вся скважина.

Желательно возводить по несколько свай в день. За бетоном нужно «ухаживать» в течение первых трех дней. Увлажнять его по мере высыхания, засыпать опилками.

Установка ростверка

Для установки опалубки для ростверка необходимо засыпать пространство между выступающими концами свай песком. Затем на полученную «подушку» устанавливается опалубка по уровню. После нужно укрепить боковые щиты подпорками. Обычно сооружается ростверк 30 x 25 см или 40 x 40 см.

Затем на опалубку укладывается гидроизоляция. После приступают к армированию, используя прутки диаметром 10 мм. Для большей прочности располагать их нужно в 3 см от дна. Также в 3 см от верхнего края располагают последний слой арматуры. Перед заливкой надо разместить в фундаменте крепления для стен. После окончания бетонирования следует подождать не менее двух недель, прежде чем начать возводить стены.

Технология ТИСЭ облегчает возведение зданий, позволяет обойтись собственными силами, сэкономить средства. Вместе с легкими материалами, такими как газобетон, древесина, по методике ТИСЭ можно возводить этажные, комфортные сооружения.

Технология монтажа винтовых свай для фундамента

Особенности выбора фундамента под каркасный дом

Буронабивной свайный фундамент — что это за технология

Постройка гаража от фундамента до крыши из пеноблока

Делаем бур ТИСЭ своими руками чертежи и как изготовить

Начиная работу по производству бура ТИСЭ своими руками, чертежи нужно иметь со всеми деталями. Необходимы также схемы и изображения для лучшего проникновения в процесс. Моделей очень много, но найденную конструкцию можно легко изменить, приспособив для требуемых условий работы.

Один из простейших буров ТИСЭ состоит из:

двух режущих плоскостей
резцов вертикальных для рыхления земли
набора металлических дополнительных полос
специальной штанги для расширения глубины
заборника грунта.

Для того чтобы произвести бур ТИСЭ своими руками (чертежи можно найти на нашем сайте), потребуется:

раскроенная надвое, плита диска
механическая штанга, с приваренной рукояткой. Если необходимо глубокое бурение приготавливается раздвижная конструкция с приготовленным фиксатором
пластина из металла.
кусок для приемника грунта из нержавеющей трубы. Её диаметр равняется диаметру у скважины
болгарка, аппарат сварочный, дрель и прочее
пруток с тремя петлями из металла.

Собрав все затребованные материалы, можно начинать сборку ручного бура ТИСЭ.

Плита диска кроется на две равные части. Её под небольшим наклоном сваривают к штанге, на которой остается наконечник.

К трубе из металла, которая является приемником грунта, свариваются полученные кромки.

Чтобы сделать почву рыхлее. свариваются вертикально пластины, с которыми бур будет лучше работать в сложных грунтах.

Число резцов рекомендуется от двух до шести. Для наипростейшего садового бура ТИСЭ, резцы можно и не делать, но для сложного — они обязательно пригодятся. Лишними они точно не будут.

После приварки петли на подвижной полоске, которая служит режущей кромкой, а также на штанге, получается инструмент с полукруглым дном.

В этом случае основание будет устойчивее. Если привязать веревку к пластине вместе с дополнительной кромкой режущей, можно будет ее поднимать и спускать.

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие «на все случаи жизни». Режущий элемент его нужно прикрепить к штанге с добротным болтовым соединением. Если сделать ножи разного размера, можно их менять, когда необходимо. Иной метод расширения диаметра скважины, которая пробурена: сварить пластины более широкого диаметра вертикально.

Усовершенствовать бур

Своими руками бур ТИСЭ можно изготовить и, если нужно, несколько видоизменить под рабочие условия, в зависимости от типа почв, на которых сооружается фундамент .

Надо понимать, что производя установку на дне, расширение без изъянов, в результате не получится.

Также при пользовании бура ТИСЭ в сложных почвах не нужны кромки резцов сильно заостренные. У пилы угол наклона должен стать тут самым главным характеризующим признаком.

Если в почве имеются камешки до пяти сантиметров в диаметре, то дистанцию между кромками необходимо сделать больше.

Поэтому в приемник грунта им удастся попасть. Если же дистанция будет мала, то они будут постоянно забиваться в зубчиках. Несколько клыков сваривается на трубу, чтобы рыхлить почву. С таким буром ТИСЭ лучше и легче всего будет заниматься в почвах глинистых.

В сыпучем грунте у бура ТИСЭ будет возможность ещё больше проявить себя. Рыхлить почву здесь получится ещё лучше. Для этого сваривают несколько клыков вертикально.

В этом случае кромки резцов должны находиться близко друг к другу. Этот бур ТИСЭ предотвратит осыпание земли.

Сделать рабочий бур ТИСЭ, который будет служить для бурения скважин, в общем, не очень сложно, а пользоваться им будет совсем просто.

Вращение будет происходить исключительно по часовой стрелке, с выбросами, при этом всей земли, находящейся внутри. Если неохота тратить усилия и время на производство своими руками бура ТИСЭ, его можно купить в самых разных конфигурациях.

Купить

На прилавках строительных магазинов или на рынках можно найти бур ТИСЭ.

При покупке этого инструмента надо обращать внимание на такие его детали, как:

длина у рукоятки, возможно ли её удлинить,
диаметр режущей части (от него будет зависеть диаметр будущей скважины),
надежность металла, его качество,
вес (чем легче инструмент, тем комфортнее будет с ним работать).

Для многих лучшим решением будет аренда бура ТИСЭ. Если он нужен для двух или трех дней работы, и больше не понадобится, то тратить время на изготовление инструмента, скорее всего, нецелесообразно. Да и тратить деньги на его покупку тоже вряд ли нужно.

Можно взять в аренду и заплатить в несколько раз дешевле, чтобы произвести все работы.

Как применять

Для того, чтобы создать скважину для фундамента бур необходимо поставить на заранее отмеченное место, и вращать так, чтобы происходил забор земли в накопитель режущей части.

После того, как он наполнится, бур достают и чистят от почвы. После того как необходимая глубина будет достигнута, плужок надо отпустить, и, вращая, сформировать нижнее уширение. В подготовленную скважину надо установить арматуру, стакан из рубероида и залить сваю под ростверк основы бетоном.

Народные умельцы создали целую массу самых разных конструкций, с помощью которых в почве делают углубления с расширением внизу в виде полусферы.

Электрический бур

При необходимости строительства скважин больших диаметров применяют электрический бур. Размеры буров для свайных фундаментов такого типа достаточно велики и позволяют производить отверстия диаметром более 50 сантиметров.

Устройство. Механизм представляет собой следующую конструкцию:

Электрический двигатель
С двух сторон к нему крепятся специальные ручки
Вращающийся механизм зажима

Принцип работы: при включении устройства в сеть начинает работать двигатель. Он удерживается специальными рукоятками. Двигатель подает работу винтовому устройству вращения. Устройство выполняет необходимую работу.

Часто к электрическому буру прилагается набор дополнительных принадлежностей, облегчающих проведение работы.

В настоящее время существует большое разнообразие моделей оборудования. Они относятся к разным ценовым категориям, умеют разные характеристики и способы работы. Производители буров для фундамента рекомендуют совершать приобретение оборудования после установки точных подсчетов планировки здания, установки размеров и типа фундамента.

Также главный критерий выбора – мощность устройства. От нее зависит потребление энергии, время работы, ее качество и необходимость прилагать дополнительные усилия. Электрические инструменты, обладающие наиболее высокими характеристиками, способы в короткие сроки справиться с работой. Так, для бурения скважины с глубиной, составляющей 100 сантиметров, потребуется всего лишь 10 минут работы устройства. При этом также стоит учитывать диаметр будущего отверстия. Чем он будет больше, тем больше увеличивается время работы. В любом случае оно будет намного ниже, чем время работы ручного инструмента.

При выборе оборудования стоит отдавать предпочтения моделям с функцией самозаточки. Все режущие элементы должны иметь высокую степень остроты. Только электрические буры с такими параметрами способны справиться с неровностями грунта, камнями, корнями деревьев и т.д. Низкие параметры устройств способствуют их быстрой поломке при работах на сложных участках грунта.

Изготовление буров для ударного способа пробивки скважин

В ударном методе используют два основных инструмента: желонку и стакан. Инструменты изготавливают из прочной стали или чугуна – из-за ударов штанги требования к прочности и стойкости к деформации снаряда повышены.

Схема изготовления пустотелых снарядов для ударной забивки скважин

Конструкционное отличие между стандартной желонкой и стаканом – в наличии клапанной системы и длине инструмента. Оба типа бура для мелких скважин на воду могут быть сконструированы и собраны своими руками.

Желонка и стакан: простые инструменты своими руками

Стакан-бур изготавливают 2 видов: прямой и конусоподобный с расширением книзу. Бур с расширителем нужен для увеличения диаметра по ходу бурения. В качестве корпуса используют трубу необходимого диаметра с толщиной стенок от 2 мм. Верхний край заглушают и приваривают к соединительному элементу, который выполняет функцию крепежа к штанге. Нижний край оставляют цельным, или формируют несколько зубьев. Затачивают по направлению внутрь. На стенке вырезают одно или несколько узких овальных отверстий для выемки глины.

Такой бур-стакан для скважины на воду можно сделать своими руками из куска газовой трубы

Желонка – инструмент, состоящий из режущего стакана, шарнирного или шарового клапана, корпуса-резервуара и крепежа. Длина трубы для изготовления – до 2 м

Важно учитывать вес конструкции: масса снаряда должна быть достаточной для врезки в глину под собственным весом, но не стоит делать слишком тяжелый инструмент, ведь придется неоднократно поднимать его для отсыпки породы

Чертежи инструментов дают возможность сравнить размеры разных типов буров

Нижний край оборудуют съемным стаканом, сверху обустраивают клапан. Выбирают конструкцию, для которой есть необходимые инструменты. Шаровидный запор выполняют из металлического тяжелого шара, упирающегося в сужающийся конус.

Конструкция сферического клапана

Плоский клапан изготавливают из шарнира-крепежа и пластины, равной внутреннему диаметру трубы. Иногда формируют двухлепестковый запор.

Клапан на крепеже

Функция клапанной системы – удержание внутри устройства глины из пробуренной шахты.

Игла: острый бур и обсадная колонная из одной трубы

Самый экономичный способ устроить водоснабжение – сделать бур-иглу для песчаной абиссинской скважины. Инструмент – одновременно бур и обсадная труба. После завершения работ устройство остается внутри ствола в качестве обсадной колонны.

Игла-бур, сделанная своими руками

Толстостенная труба оборудуется фильтром и острым наконечником. По верхнему краю нарезают резьбу для соединения со следующим элементом обсадной колонны. Наконечник из прочной стали приваривают к основанию. Форма ударного наконечника может быть разной: гладкий конус, многогранник, сужающийся книзу. Специалисты советуют выбирать готовые наконечники из закаленной стали – такой бур достаточно острый, не сломается в твердом грунте.

Многогранный бур приваривают к основанию

Формируют фильтр. На нижней части трубы длиной до 1 м, отступив 30 см от соединения с наконечником, начинают просверливать отверстия диаметром до 4-5 мм. Сверло держат под углом к стенке: оптимальный наклон – 45о. Расстояние между отверстиями в ряду – 3-5 см, междурядный интервал – до 5 см.

Схема изготовления иглы

Поверх части трубы с отверстиями наматывают мелкоячеистую стальную или полиэтиленовую сетку. Фиксируют фильтр стальной проволокой, припаивая витки к основанию, или крепят хомутами.

Мелкая сетка не пропустит внутрь трубы ил, песок и грязь

К верхней части трубы при прохождении на глубину до 1,5 м, прикручивают следующий кусок обсадной колонны и продолжают проходку грунта до необходимой глубины.

Видео: комбинированный бур для скважин из остатков труб

Конструкцию бура для неглубоких садовых скважин можно изменять. На видео – как сделать комбинированный бур для скважин и садовых работ своими руками за 45 минут.

Самодельный снаряд может пригодиться не только для обустройства скважин: если использовать диски и трубы большего диаметра, то получится инструмент для формирования углублений для высадки деревьев, установки столбиков и свай. Для забоя глубоких скважин, воду из которых будет можно использовать не только как техническую, но и для питья, лучше использовать заводские инструменты и не проводить бурение без помощи специалистов. Некачественный инструмент может сломаться и застрять в стволе, и извлечь его на поверхность не удастся – всю работу придется переделывать.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
снижение затрачиваемого времени на работы;
фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
возможность развести коммуникации даже в уже построенном доме;
Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

веса здания;
его эксплуатационной нагрузки;
нагрузки снежного слоя;
несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

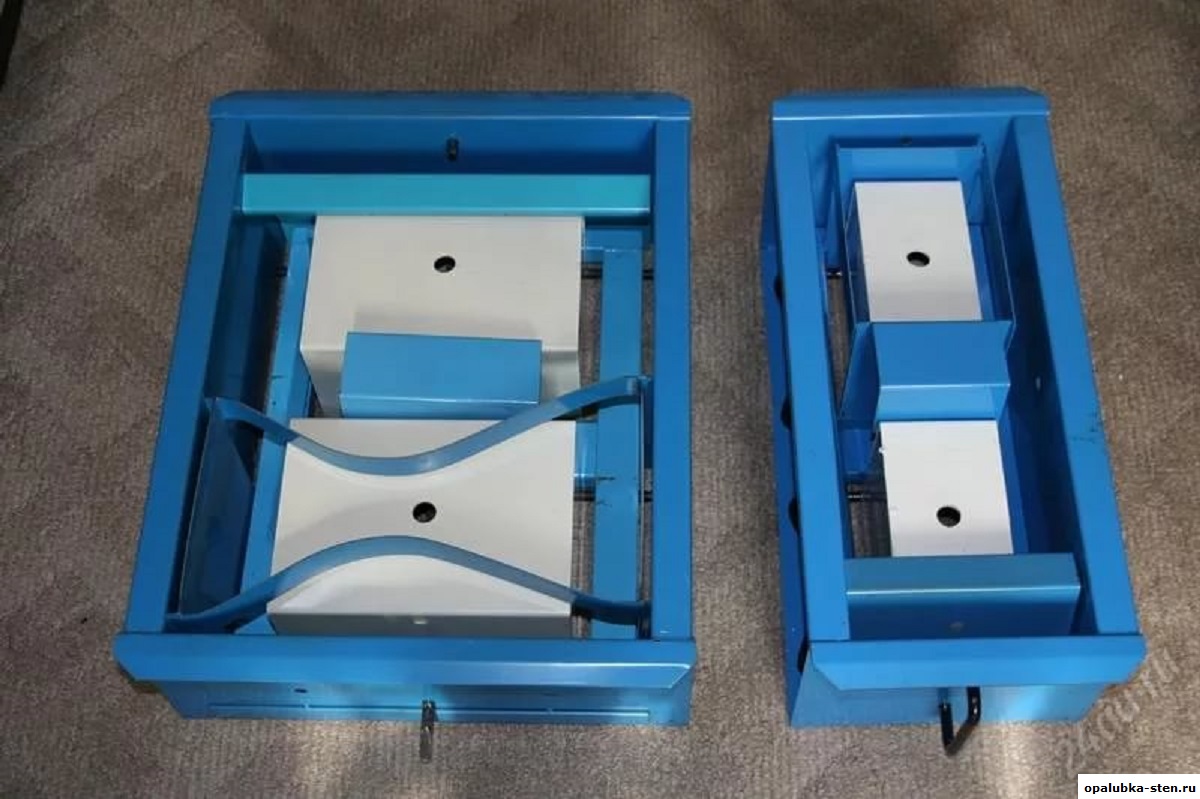

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек. Самодельный земляной садовый бур

Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее. Шнековый бур отличается навитыми спирально несколькими оборотами спирали
Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа. Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Как функционирует бур для фундамента

Технология бурения довольно простая и не требует специальной подготовки.

При выполнении мероприятий по формированию скважин выполняйте работы по следующему алгоритму:

Произведите разметку свайного поля и удалите дерн на участках бурения.
Соберите ручной бур ТИСЭ, укомплектуйте его необходимым накопителем.
Выкопайте в зоне бурение небольшие приямки глубиной 15–20 см.
Установите в точке бурения инструмент, обеспечив его вертикальное положение.
Вращайте самодельный бур ТИСЭ, прилагая к рукоятке усилия в направлении часовой стрелки.
Контролируйте наполнение грунтоприемника, периодически извлекайте из него почву.
Удлините, при необходимости, длину штанги и зажмите фиксатором ее составные части.
Продолжайте погружение в грунт, сформируйте углубление в нижней части полости.
Потяните за шнур, поднимите лопатку и извлеките из скважины инструмент.

Бурение скважин для свай ТИСЭ

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Читать также: Твердость меди и алюминия

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

Найти точное место с водой.
Сразу определить место для отработки.
Обговорить стоимость работ.
Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Порядок проведения бурильных работ

Соблюдение последовательности выполнения работ обеспечивает отличные результаты:

Соберите, согласно инструкции, ручной бур. Основной элемент оснастите рукояткой (начальная стадия бурения проходит без использования удлинительной штанги).
Удалите поверхностный пласт грунта 10-15 см.
Поместите на сформированную площадку фундаментный бур ТИСЭ.
Начинайте вращение по часовой стрелке, избегая значительных усилий – ручной бур достаточно легко углубляется. Избегайте боковых нагрузок во избежание деформаций штанги.
Осуществив заполнение, вынимайте, полностью освобождайте накопитель от грунта. Попадающиеся камни крупного размера удаляйте вручную, предварительно разрыхлив почву. Крупные корни растений разрубите, подрежьте секатором.
Недостаток глубины компенсируйте удлинительной штангой. Повторите порядок операций до достижения требуемой глубины. Где вы предпочли бы жить: в частном доме, или квартире?В легких грунтах с бурением справится один человек, а в глинистых почвах работать придется вдвоем
Начинайте расширение нижней части скважины для свай. Установите необходимое положение откидной лопатки. Используйте специальный шнур, поднимающий устройство наверх. Перемещение вниз происходит под действием собственного веса. Опускание вызывает срезание грунта, наполняющего грунтоприемник. Операцию повторяйте многократно.

Делаем бур ТИСЭ своими руками
