Ремонт доводчика двери своими руками: достоинства, выбор и особенности механизма, инструкция по наладке

Содержание

Регулировка дверного доводчика своими руками

Огромные нагрузки при насыщенной эксплуатации дверного доводчика нередко провоцирует разладку всей системы. Исходя из этого за ней рекомендуется внимательно смотреть и обслуживать её пара раз в год, в особенности при смене погоды. Но в случае если система все-же начала работать со сбоями, то для вас стоит узнать, как регулируется доводчик двери.

Процедура регулировки доводчика содержит в себе пара моментов, основной из которых — изменение скорости движения. В случае через чур неспешного открывания дверного полотна нужно провести регулировку уровня сжатия пружины средством соответствующей фиксирующей гайки. Скорость хода дверцы устанавливается с помощью вращения первого клапана (против и по ходу часовой стрелки).

Вы имеете возможность крутить 1-ый клапан менее чем на два оборота, что оговаривается производителями дверных доводчиков. 2-ой клапан несёт ответственность за дохлоп — просвет, в то время, когда дверка будет в состоянии 10 – пятнадцать градусов до момента полного закрытия. Более дорогие модели имеют в собственной конструкции к тому же 3-ий клапан, что нужен для регулировки скорости закрытия двери под углом 80-90 градусов.

В случае если в корпусе доводчика употребляется спец масло, то вы имеете возможность зимой подметить, что скорость доводчика падает в прохладную пору, а летом механизм напротив ускоряется. Разъясняется это тем, что вязкость воды находится в зависимости от температуры. Исходя из этого с пришествием зимних холодов необходимо дополнительно настроить доводчик двери с помощью регулирования первого клапана.

Обычно возникает необходимость задержки открытой двери в таком положении на некое время. Увеличение задержки дверного полотна перед закрытием может быть добиться путём процедуры более тугого затягивания особенного фиксатора. Эту манипуляцию принято делать тогда, в то время, когда дверка открыта примерно на девяносто 5 – 100 градусов. Контроль открытого положения двери не считая этого осуществляется средством определенной функции дверного доводчика.

В случае если дверь необходимо длительно держать открытой – для перемещения мебели или проветривания помещения, то стоит пользоваться функцией доводчика hold-open. Такое устройство обустроено рычагом фиксации дверки в открытом положении. Для вас направляться открыть дверцу на 90-95 градусов и затянуть фиксатор. По окончании таких манипуляций дверь будет запираться в обыкновенном режиме, если вы станете её открыть на наименьший угол, чем 90°. В случае если же вы откроете дверь обширнее, она зафиксируется и остается открытой, пока вы не потянете на себя, тем сняв фиксацию.

Если вы испробовали все перечисленные выше советы по поводу, как настроить доводчик двери, но ничего не посодействовало, то возможно вся проблема кроется в неверной установке. Убедитесь в надежности вертикальность монтажа двери и корректность установки доводчика. Убедитесь в надежности размещение гайки, которая регулирует силу натяжения пружины, не забывайте, что она должна размешаться напротив дверной петли. Рычаг должен быть такой длины, чтобы он к коробке двери размешался под прямым углом. При наличии самых мелких подозрений, что вы ошибочно установили доводчик, рекомендуется его снять и поставить по всем правилам.

Так, без особых издержек, имея в распоряжении отвёртку и 5 мин. Свободного времени, и зная методику, как регулировать доводчик двери, вы можете без помощи других настроить данный механизм. Основное вместе с этим не забывать о некоторых изюминках работы, каковые разрешают не нарушить верное функционирование системы.

Пошаговая инструкция по регулировке

Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.

Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.

Крышка доводчика снимается одним движением

Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.

На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.

Винт крепления находится в нижней части доводчика
Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.

При нажатии на винт тяга поднимается
Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.

Нужно убедиться, что тяга расположена параллельно каналу

Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.

Порядок крепления тяги к скользящему каналу

Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.

Винт регулировки скорости закрывания двери

Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.

Регулировка винта «L»

Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.

Винт «В» регулирует усилие открывания двери

Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.

Интервал закрывания двери регулируется винтом «D»

Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.

В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода

Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.

Винт в боковой части доводчика регулирует усилие закрывания

Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.

После завершения регулировки крышка устанавливается на место

Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.

Регулировка усилия дверного доводчика

Это интересно: Доводчик дверей своими руками: распишем во всех подробностях

Необходимость в регулировании механизма

После установки на дверную конструкцию доводчика осуществляется его предварительная настройка под стандартные функции. Далее в процессе эксплуатации необходимо ежемесячно проверять работу механизма и при необходимости его регулировать.

Регулировка после монтажа

Перед тем, как самостоятельно отрегулировать доводчик, установленный на коробке входной двери подъезда, необходимо изучить его конструкцию и принцип действия.

Рекомендации по настройке доводчика непосредственно после его установки:

В первую очередь с механизма снимается декоративная крышка, которая, в зависимости от его конструкции, может находиться сбоку или с лицевой стороны;
Под этой крышкой размещены болты регулировки механизма. В зависимости от модели их может быть от 2 до 5 штук. В комплект поставки устройства входит инструкция производителя, в которой подробно описано, какой регулировочный болт за какую опцию отвечает;
Разобравшись с инструкцией, чтобы отрегулировать работу доводчика, необходимо поочередно поворачивать винты вправо/влево. В зависимости от типа болтов может понадобиться отвертка или специальный шестигранный ключ.

Не рекомендуется проворачивать регулировочные винты сразу на полный оборот. В современных устройствах их достаточно провернуть на пол оборота, чтобы прочувствовать существенную разницу. Также запрещается осуществлять настройку элементов доводчика, удерживая полотно дверной конструкции.

Настройка в период эксплуатации

Настройка автоматического закрывающего механизма дверного полотна осуществляется не только после его непосредственного монтажа, но и периодически в процессе эксплуатации. Любой подвижный элемент конструкции через некоторый период выходит из строя. Поэтому многих интересует, как самостоятельно без привлечения мастера регулировать доводчик двери, установленной в подъезде многоквартирного дома.

Зимой регулировку доводчика рекомендуется выполнять еженедельно

Особое внимание необходимо уделять элементам, находящимся на улице и в помещениях с резкими температурными перепадами, постоянным изменением влажности. Подвижное колено (участок соединения рычага и главного элемента доводчика) необходимо периодически очищать от загрязнений и обрабатывать машинной смазкой

Скорость перемещения дверного полотна

Скорость закрытия полотна дверной конструкции – это одна из основных опций, для которой обязательно требуется настройка автоматического доводчика, установленного на уличные двери в подъезде.

Стандартные модели закрывающих механизмов оборудованы двумя регулировочными болтами, один из которых отвечает за скорость. Предназначение винтов подробно описано в инструкции по эксплуатации от компании-производителя. Но если она утеряна, подобрать необходимый винт можно и самостоятельно. Для этого необходимо поменять на половину оборота положение каждого винта. Прилегание дверного полотна к коробке должно происходить бесшумно.

Регулировка дохлопа

От этой опции зависит то, будет ли полотно хлопать по дверному коробу в процессе эксплуатации. Оптимальным углом остановки двери считается угол в 15 градусов.

Ослабление дверного доводчика

Если для открытия двери приходится прилагать достаточно большие усилия, значит необходимо ослабить натяжку регулировочных болтов, повернув их против часовой стрелки. После этого полотно начнет легко открываться и закрываться.

Как правильно отрегулировать своими руками доводчик, установленный на входной двери в подъезде многоквартирного дома, смотрите на видео:

Регулировка доводчиков

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

Пассатижи.
Ключи гаечные.
Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

При этом:

Человек, прикладывая некоторое усилие, открывает дверь.
Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
Пружина взводится, и при освобождении начинает обратный ход.
Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Установка дохлопа

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

Двери остаются открытыми при их распахивании на нужный градус.
В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Фиксация двери в открытом положении

Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
При неполном распахивании, полотно перемещается в обычном режиме без задержек.
Величина натяжения пружины устанавливается регулировочной гайкой.
Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Это интересно: Как регулировать доводчик дверей: что необходимо знать

Регулировка доводчика двери в процессе эксплуатации

Устройство, смонтированное и отрегулированное правильно, гарантирует безупречную работу долгое время. Однако масло внутри механизма по-разному реагирует на смену погодных условий, а значит, и пружина будет сжиматься по-разному. Характеристики системы изменяются после холодов и иначе проявляются в летнюю жару. Это нормативные показатели, и регулировка доводчика двери возможна своими руками без вызова специалиста. Главное, вовремя это сделать и учесть некоторые нюансы:

подробно изучить инструкции по доводчику, точно следуя каждому описанному шагу;
винт № 1 провернуть против часовой стрелки на ½ оборота, чтобы отрегулировать вылет;
винт № 2, повернутый на ¼ оборота по часовой стрелке, определяет скорость открывания;
винт № 3 (боковой) определяет силу движения створки.

Причины регулировки

Любой механизм в результате длительной эксплуатации утрачивает свои первоначальные характеристики. Так и доводчик, отклоняясь от настроек, может закрывать створку очень медленно или с грохотом. Ремонт доводчика, проведённый вовремя, и регулировка его механизма позволят избежать в дальнейшем более серьёзных проблем. Причинами для корректировки работы устройства могут быть следующие события.

Профилактическую проверку работы всей системы необходимо производить 1-2 раза в год.
В преддверии низких зимних или высоких летних температур профилактика обязательна. При падении или подъёме температур масляный наполнитель изменяет свои свойства, и движение полотна зимой замедляется. В летнюю жару состав наполнителя, наоборот, разжижается и вызывает ускорение и удары створки о коробку. Проблемы можно избежать, своевременно отрегулировав механизм.
При возникновении сбоев корректировка работы механизма особенно нужна. Если замечены неисправности, следует провести осмотр и починить поломки.

Советы: как ослабить доводчик двери

Когда установленные настройки не нравятся пользователям, работу устройства корректируют дополнительно. Отрегулировать доводчик можно с помощью винтов. Если дверь двигается туго, и надо прилагать немалые усилия, винты следует ослабить, и полотно будет работать легко и мягко. Полное ослабление винта позволяет держать полотно открытым при необходимости.

Это интересно: Как отрегулировать доводчик входной двери: изучаем подробно

Профилактические меры

Необходимо периодически проверять дверную конструкцию на наличие различных повреждений и неисправностей:

Дверь обследуют на наличие дефектов, которые могут привести к перекосу. Также проверяют крепление петель.
Осматривают корпус механизма — его цельность, отсутствие трещин и течи.
Проверяют места фиксации доводчика к коробке и полотну. Ослабленный крепеж следует затянуть.
Рычажный механизм должен работать без сбоев.
При необходимости настраивают скорость, угол открывания и закрывания полотна.

Если обнаружены серьезные повреждения доводчика, то механизм снимают с двери и подвергают ремонту или замене.

Разновидности изделий

Устройства автоматического закрытия входных дверей в зависимости от места монтажа подразделяются на несколько типов.

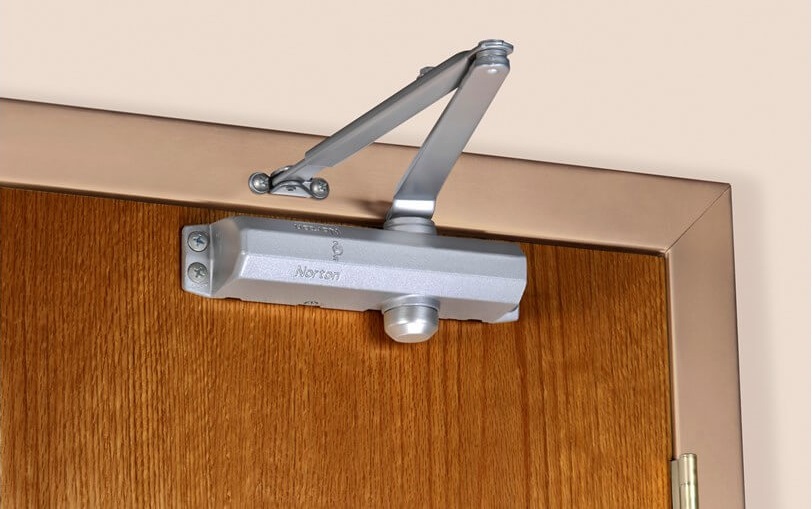

Верхний

Это классический вариант доводчиков, который монтируют сверху дверной конструкции. Один элемент изделия крепится к полотну, второй к коробке двери.

Напольный

Доводчики такого типа используются в общественных местах с повышенной проходимостью, например, в торгово-развлекательных центрах. В конструкции напольных механизмов используется скользящий стержень. Они отличаются достаточно компактными размерами, крепятся к покрытию полового основания, практически не заметны.

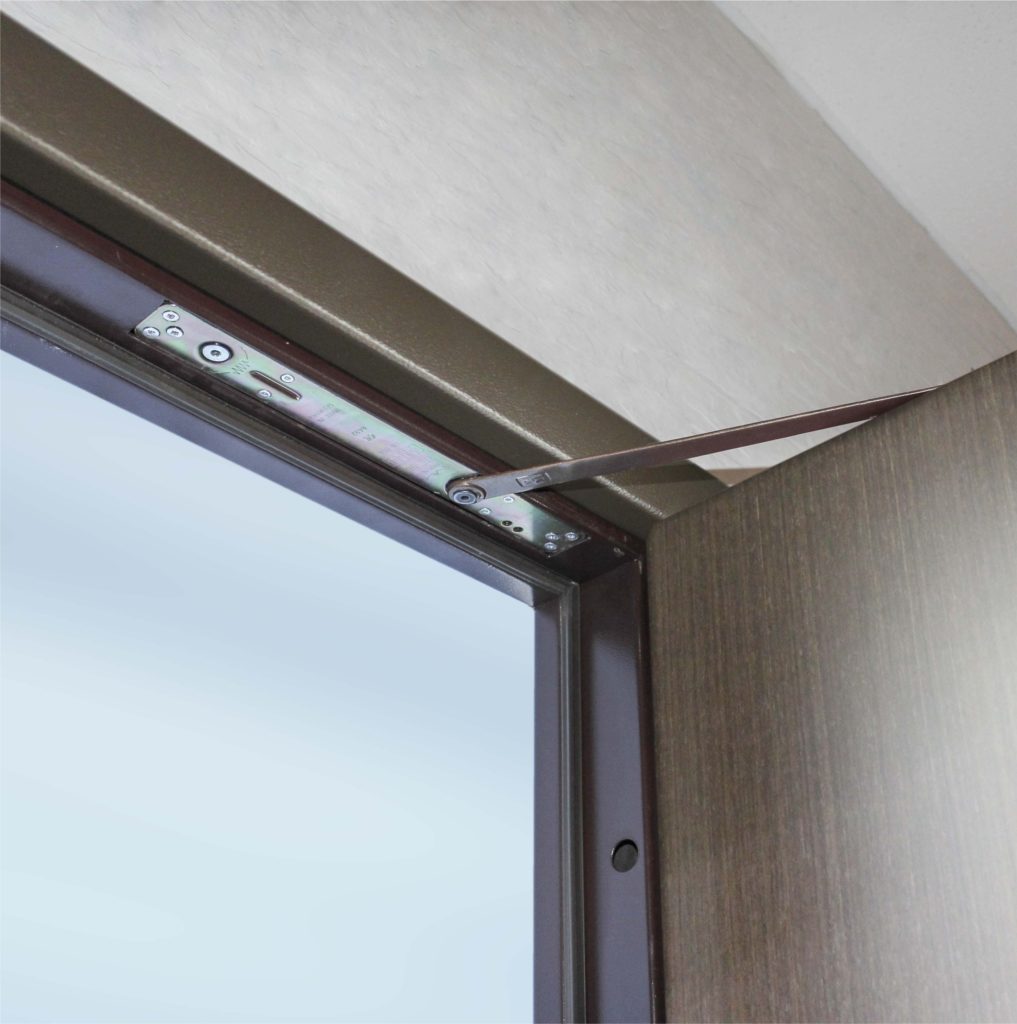

Скрытые

Бывают ситуации, когда закрывающее приспособление необходимо скрыть. Такие механизмы изготавливаются двух типов: со скользящим стержнем или комбинированная петля-доводчик. Первый вариант устанавливается сверху на коробы деревянных дверей. Во втором случае устройство скрывается в металлической петле двери.

Данное изделие считается самым незаметным открывающим механизмом дверной конструкции. Однако такие устройства имеют серьезные ограничения. Они не выдерживают значительные нагрузки и не долговечны. Чтобы продлить срок службы такого приспособления, необходимо уменьшать на него давление. Поэтому не рекомендуется его использовать для дверных полотен, изготовленных из тяжелых материалов.

Ремонт и наладочные работы

Не все неисправности доводчика двери подлежат починке, к тому же надо учитывать финансовые затраты, поскольку если возникла необходимость осуществить ремонт доводчика двери своими руками, а для этого надо купить комплектующие, которые не намного дешевле всего механизма или процесс затратен по времени, то сразу возникает дилемма «а нужно ли заморачиваться?» И все-таки необходимо рассмотреть проблему.

Самыми распространенными поломками являются:

Утечка раствора (масло или специальная рабочая жидкость);
Деформация, слом колена;
Разбалансировка доводчика.

Это перечень тех повреждений, устранить которые самостоятельно – не проблема, имея следующие инструменты: отвертки (простая и фигурная), новые запчасти, специальная сварка для вышедших из строя рычагов доводчика.

Принцип работы дверного доводчика

Инструкция по устранению указанных поломок и наладочных работ следующая:

Утечка жидкости. Происходит данная неприятность в холодное время года. Из-за разгерметизации корпуса (износ сальников или механическое повреждение). Если вытек не весь масляный состав, то найдя отверстие и загерметизировав его, можно продлить срок работы доводчика. Но если жидкость уходит полностью, механизм превращается из доводчика в обычную пружину, и уже ни о каком плавном закрытии дверей не может быть и речи. Такой корпус лучше заменить на новый.
Неисправность рычага (поломка, деформация). Данная неполадка путем несложных манипуляций без осложнений устраняется самостоятельно.

Чаще всего ломается (или гнется) штанга, поскольку не является скрытой деталью и подвергается воздействию внешних сред (порыв ветра либо механическое воздействие какого-либо лица). Из-за такого воздействия возможно искривление, деформация колена или даже его слом, а также нарушение крепежа рычага к доводчику. Вот здесь и пригодится сварка, при помощи которой восстанавливаются указанные дефекты.

Зная, что рычаг механизма – уязвимая деталь конструкции, производители выпускают в достаточном ассортименте данную комплектующую часть. Это позволяет при более серьезной поломке отказаться от использования сварки и заменить деталь на новую. Акцент следует сделать на моменте, когда возникает проблема с крепежом, посадочным местом штанги. Здесь необходимо сразу использовать новую деталь, которая может не соответствовать марке ремонтируемого доводчика

Такая операция возможна, важно учесть, чтобы детали были совместимым, и посадочное место совпадало с дверным полотном

В случае, когда эксплуатация механизма происходит без эксцессов и не требует каких-либо кардинальных ремонтных работ или полной замены, необходимо обращать внимание на изменение характеристик доводчика. Вследствие длительной эксплуатации возникает необходимость периодической регулировки

Чаще всего она связана с тем, что изменяется скорость, плавность и плотность примыкания двери к проему. Происходит это из-за температурной разницы. Шаги устранения неисправности такие:

если дверь быстро или медленно закрывается, необходимо повернуть регулировочный клапан по ходу или против часовой стрелки, зависит это от необходимости замедлить ход движения двери или ускорить его;
регулировка быстроты примыкания двери к проему осуществляется путем поворачивания второго клапана;
сделать эффект задержки двери при закрывании можно, оставив дверь в положении открытой на 90 градусов и затянуть больше фиксатор.

В заключение хотелось бы отметить, что не стоит при малейшем сбое в работе доводчика ставить «приговор» о немедленной и полной его замене. Осмотрите внимательно оборудование и, скорее всего, для решения «проблемы» понадобятся лишь отвертка и немного ваших усилий.

Правильная настройка своими силами

Перед тем, как будет выполняться регулировка и ремонт доводчика двери своими руками, следует внимательно осмотреть само устройство и дверь, на которую будут закреплять механизм

Дверь должна быть без видимых дефектов, далее производят осмотр короба, важно, чтобы не было углов, препятствующих нормальной работе доводчика. После чего подготавливают все необходимое для установки

Цель правильной регулировки состоит в качественном изменении скорости закрытия двери. Для этого необходимо настроить правильное сжатие пружины в механизме. Настройка производится при помощи соответствующего клапана и гайки. Важным аспектом является перенастройка хода дверного доводчика во время смены сезонов, это обусловлено жидкостью в механизме и ее реакцией на смену температурного режима.

Пример настройки на видео ниже

Во избежание вышеперечисленных поломок, для долговечной и качественной работы механизма вне зависимости в каких помещениях он установлен: общественные офисные здания, жилые дома, производственные предприятия – необходимо проводить профилактические мероприятия.

Также следует производить на постоянной основе визуальный осмотр доводчика, следить за металлическими фрагментами, своевременно смазывать механизм, качественно настраивать регулировку двери согласно параметрам. В минимальные сроки проводить замену требующих ремонта деталей. Регулярно осуществлять техническое обслуживание доводчика, реагировать на смену климатических условий – это все поможет продлить его срок службы и надежной работы на долгие годы.

Даже бережное отношение к дверной системе не гарантирует стабильную работу всех элементов. Иногда требуется ремонт доводчика двери, который стал неисправным из-за длительной эксплуатации или неправильно выполненной регулировки. Если появились характерные подтеки рабочей жидкости или другие негативные признаки, медлить нельзя. Ремонтные работы начинают незамедлительно, чтобы сохранить свой капитал. В противном случае покупка нового устройства неизбежна.

Доводчик с вытекшей жидкостью

Нет ничего невозможного или ремонт доводчика двери своими руками
