Ремонт приставки dvb-t2

Содержание

Поддерживает ли телевизор стандарт DVB-T2

Раньше вещание «цифры» происходило по устаревшему стандарту первого поколения (DVB-T). После модернизации осуществлен переход на эфирное цифровое вещание второго поколения (DVB-T2).

Происходит следующая ситуация:

пользователь запускает сканирование каналов на телевизионной технике;
устройство завершает сканирование, но ничего не ловит.

Проблема в том, что стандарт DVB-T давно выведен с эксплуатации. Соответственно, сигнала на частотах DVB-T нет. Поэтому телевизор или приставка не могут словить какие-либо телеканалы.

Узнать, поддерживает ли ваш телеприемник современный стандарт ЦТВ (цифрового телевидения), можно несколькими способами:

посмотреть в инструкцию по эксплуатации (в таблице характеристик или описании рядом с параметром «Стандарты вещания» должно быть написано «DVB-T2»);
узнать код модели телевизора на приклеенной сзади корпуса этикетке и найти по нему характеристики телевизора в интернете;
перейти в меню поиска телеканалов. Если в меню настройки есть любое упоминание «DVB-T2», значит, приемник находить «цифру» и показывать будет.
Если упоминания нет, то может быть другой вариант – выбор цифрового или аналогового телевидения. Такой вариант тоже говорит, что в телевизоре есть встроенный декодер (Т2-тюнер).

Если же проверка показала, что телевизор может ловить только аналоговый эфирный сигнал через антенну, то придется приобрести дополнительное оборудование. Конечно, можно купить новый телевизор, но часто это нецелесообразно.

Например, необходимо включить каналы в загородном доме, чтобы что-то играло на заднем фоне. В таком случае покупка новой техники окажется сильно дорогим решением, чтобы не скучно было находиться в помещении. Поэтому на рынке появилось специальное устройство – цифровой ресивер (приставка, декодер, тюнер).

Это небольшое устройство в пластиковом или металлическом корпусе. Внутри находится сам декодер, который выполняет функцию расшифровки/преобразования радиосигнала в изображение. Картинка выводится через кабель на экран телевизора.

Проблемы с телевизором или приставкой

Часто телетехника не принимает цифровые каналы после грозы. Удар молнии приводит в скачку напряжения, что сказывается на работе техники. Чаще всего требуется менять технику или заниматься ремонтом.

При возникновении ошибок на экране или сбоя в работе, сделайте сброс устройства до заводских настроек. Новые модели техники позволяют сброситься через интерфейс настроек.
Аналогично и с долгим простоем техники. Часто требуется обновление прошивки. Новые телевизоры могут обновляться через настройки.

Старые модели требуется прошивать сервисным путем – через подключение дополнительной аппаратуры.

После сброса или обновления запускается ручной или автопоиск каналов.

Где брать запчасти и детали

Если время на ремонт есть, лучше сначала ничего не приобретать, а провести осмотр неисправного ресивера. Когда же поломка будет найдена, можно переходить к приобретению запчастей и комплектующих для ремонта и замены.

Если идет речь о замене конкретной платы, элемента (разъем, лампа, чип и др.) выгоднее именно его и купить. Для этого можно обратиться на радиорынок. Если там ничего не будет, тогда точно найдется деталь в любой мастерской телевизионной аппаратуры.

Когда имеют место мелкие системные поломки (треснул корпус, выгорели контакты, неисправна кнопка) выигрышным вариантом будет покупка неисправного донора для ремонта основного.

Нерабочий аналог можно найти по объявлениям за 10% — 20% от цены самого ресивера

При этом важно учитывать, какие именно поломки наблюдаются у устройства, чтобы были исправны необходимые элементы

Цифровую приставку DVB-T2 на разбор можно купить на любом радиорынке или по объявлениям

Настройка каналов

Настройка каналов через приставку производится по пошаговой инструкции к этому устройству.

Порядок ее выглядит следующим образом:

Включаются приставка и телевизор.
В меню ресивера выбирается пункт «Настройка».
Выбираем страну и тип сигнала. Для России это будет DVB-T2.
Включается пункт «Автоматический поиск сигнала» или аналогичный.
Ресивер перебирает доступные ему частоты и обнаруживает имеющиеся на них каналы.
Если программы обнаружены, нужно в меню выбрать пункт «Сохранить». После этого найденные каналы можно просматривать.
Если каналы не обнаружены, можно попытаться найти их с помощью ручной настройки. Для этого нужно ввести частоту, на которой производится вещание в этой местности. После обнаружения каналов они тоже сохраняются в памяти приставки.

Проверка качества сигнала

Иногда бывает, что какие-то каналы не ловятся. Частой причиной для этого является низкий уровень сигнала.

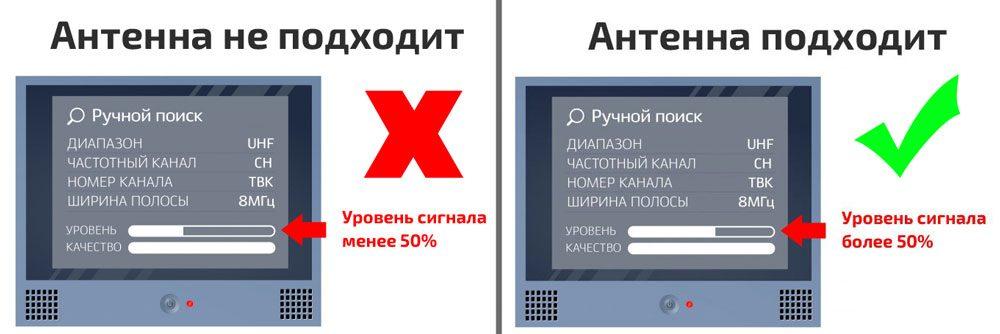

Чтобы это выяснить, нужно воспользоваться функцией проверки. Обычно она запускается клавишей «INFO» на ПДУ приставки. После этого ресивер выдаст на экран оценку качества:

От 50% и выше – это нормальный показатель, можно пользоваться.
Ниже – нестабильный прием. Возможно, придется перенести антенну, нацелить ее точнее либо обзавестись усилителем сигнала.

Возможные проблемы и их решение

При работе любого электронного устройства могут возникнуть проблемы, а когда они работают совместно, число вариантов неисправностей также увеличивается. Пользователь должен уметь определить их, а в несложных случаях самостоятельно исправить.

Каналы вообще не ловятся

Причин может быть множество:

обрыв коаксиального кабеля;
плохой контакт в разъёме RF IN или в месте соединения кабеля с антенной;
использование антенны несоответствующей конструкции;
выход из строя антенного усилителя;
отсутствие питания на входе усилителя (может быть не включено в меню на странице «Поиск»);
неверная направленность приёмного устройства на телевизионную вышку;
неисправность самой приставки.

Необходимо поэтапно проверить каждую из возможных неисправностей и, выявив её, произвести ремонт или заменить одно из устройств подходящим для приёма или исправным.

Ловится только часть каналов

Причины следующие:

ретранслятор, на который направлено приёмное устройство, не выдаёт полный пакет каналов;
слабый уровень сигнала из-за ненаправленности антенны.

Следует перенаправить приёмное устройство.

Слабый сигнал

На уровень (мощность) сигнала могут влиять различные факторы:

большая удалённость от телевизионной вышки;
нахождение приёмного устройства в низине или в тени высоких сооружений;
дождь или снег.

Чтобы это исправить, необходимо:

приобрести более мощный усилитель;
поднять антенну повыше;
попытаться поймать отражённый сигнал.

В последнем случае — переждать.

Нет сигнала

Такая проблема может возникнуть из-за неблагоприятных погодных условий:

сильный ветер может развернуть или опрокинуть антенну, оборвать коаксиальный кабель;
во время грозы может повредиться антенный усилитель.

В таком случае пользователь:

находит неисправность;
производит ремонт;
покупает новое устройство.

В связи с ремонтными или профилактическим работами могут временно отключить ретранслятор. Здесь остаётся только ждать.

Изображение тормозит или зависает

Если домашняя электронная аппаратура большую часть времени работает без каких-либо проблем, то притормаживание трансляции и зависание изображения — это вина сбоев в работе ретранслятора.

Каналы были, но пропали

Это может произойти только по двум причинам:

Неисправность передающего ретранслятора. В этом случае придётся подождать, заполнив информационный голод чтением книги.
Поломка самого устройства DVB-T2. В данной ситуации вариантов больше: поменять, если ресивер куплен недавно; отдать в гарантийный или обычный ремонт; купить новую приставку.

В любом случае в скором будущем всем придётся перейти на цифровой стандарт, и о том, какие бывают цифровые DVB-T2 приставки, как они подключаются и какие возникают проблемы из-за несоответствия купленного устройства имеющимуся телевизору, лучше узнать до приобретения ресивера.

Недостаточная мощность антенны

Цифровая передача сигнала в конкретном регионе осуществляется на одной частоте, то есть трансляция каналов совместная. Если пропало несколько каналов, то причиной может быть несоответствующая мощность антенны.

Чтобы проверить догадку, нужно взять пульт и дважды нажать на значок «i». Запустится процесс диагностики антенны. На телевизионном экране появятся две полоски, показывающие степень мощности прибора. Если показатель слабый, то нужно подвигать антенну для получения хотя бы 50%-ной мощности. Так сигнал улучшится, исчезнувшие каналы начнут работать.

Как провести тест сигнала антенны, рассказывается в следующем видео:

Выбирая в магазине антенну, нужно учитывать, на каком удалении от места проживания находится телевизионная вышка:

если расстояние до 2 км, то достаточно купить простую домашнюю антенну;
если дистанция достигает 30 км, то приобретается прибор в комплекте с усилителем сигнала;
расстояние до 70 км – требуется внешняя антенна, дополненная усилителем.

Мощность усилителя тоже нужно учитывать. Слишком мощное устройство брать не стоит – оно может не улучшить, а ослабить сигнал.

Как отремонтировать

ремонт цифровых приставок в домашних условиях возможен, но по определенным правилам. Для приема цифрового телевидения своими руками лучше разбирать ресивер на специально подготовленном рабочем столе, вооружившись полным набором инструментов.

Принцип и схема работы по устранению неисправности выбираются исходя из величины поломки. Иногда отремонтировать ресивер можно только путем замены детали.

Замена блока питания

В конструкции цифрового приемника блок питания представлен не отдельным выносным элементом, а участком платы, через который по кабелю проходит ток от сети. В этом случае ремонт можно произвести, подключив к устройству внешний блок питания.

Порядок работы будет следующим:

Откройте верхнюю панель. Для этого на всякий случай достаточно открутить 2 винта по бокам и на задней крышке. Передняя вставка съемная с защелками. Плата крепится к корпусу винтами снизу и сзади.
Отключите шнур питания. Тебе это не понадобится. Подготовьте сменный блок питания на 5 В с током 1-2 А. Можно разрезать входную вилку — провод будет зафиксирован пайкой.
Найдите на доске точку истощения. При необходимости очистите его от признаков повреждения детали.
Найдите точку, через которую подавалось сетевое питание. Припаяйте контакты в соответствии с доступными значениями полярности.
Проведите внутри корпуса, вытащите.
Подключите приставку к сети через новый блок питания. Подключаем к телевизору, проверяем работоспособность.

Замена конденсатора

Если при демонтаже крышки порта при визуальном осмотре можно выявить электролитические конденсаторы со следами набухания, эти элементы необходимо заменить. Для этого вам понадобится следующее:

Отключите устройство от сети.
Снимите печатную плату. Для этого в корпусе откручиваются соединительные элементы. Также лучше на время отсоединить шнур питания, вынув его из разъема.
Припаяйте деталь и получите замену.
Установите новый элемент, соблюдая полярность. «Минус» на конденсаторе отмечен светлой полосой. На плате он отмечен заштрихованной областью.

Чаще всего для замены требуется конденсатор на входе блока питания. Если вместо плоского торца наблюдается сферический цилиндр, деталь необходимо снять. Интересно, что именно конденсатор чаще всего является причиной проблемы, когда приемник не реагирует на сигналы дистанционного управления. После перепайки детали неисправность, скорее всего, будет устранена.

Плохой прием

Если сигнал не проходит, на экране появляется сообщение об отсутствии сигнала или услуг, вероятным местом неисправности будет гнездо антенны. При расшатывании контакта этот элемент расшатывается под действием заглушек, появляется натяг. Проблему легко устранить, просто приварив все крепежи. Это восстановит разорванные соединения.

Необходимое оборудование

Постепенный переход с аналогового на цифровое эфирное вещание происходит на всей территории России. Некоторые каналы всё ещё можно будет просматривать с помощью встроенных в телевизор тюнеров, декодирующих аналоговый сигнал. Но принимать большее количество стабильно транслируемых телевизионных каналов с улучшенными параметрами видео- и аудиосигналов получится, лишь перейдя на новый стандарт DVB-T2.

Что уже есть: стандартная комплектация

Большинство современных телевизоров известных компаний-производителей электроники имеют встроенный тюнер DVB-T2. Информацию об этом можно всегда найти в инструкции к имеющемуся телевизионному приёмнику.

Для более ранних моделей и телевизоров старого образца для приёма сигнала в цифровом формате придётся приобрести приставку (ресивер) DVB-T2, которых в настоящее время имеется большое разнообразие. Отличаются они не только внешним видом, материалом корпуса и комплектацией, но также процессором и непосредственно функциональностью самого тюнера.

Стандартная модель ресивера обычно имеет следующую комплектацию:

упаковочная коробка с инструкцией пользователя и гарантийным талоном;
приставка DVB-T2, дешифрующая и преобразующая цифровой сигнал в аналоговый;
ИК пульт дистанционного управления с двумя элементами питания;
сетевой адаптер для преобразования переменного напряжения сети в 5 В постоянного тока, если в самой приставке нет встроенного блока питания;
соединительный кабель 3RCA-3RCA («тюльпаны»), позволяющий подключить приставку к большинству телевизоров старого и нового поколений.

Что нужно ещё: дополнительное оборудование

Для приёма цифрового сигнала, кроме приставки, необходима телевизионная антенна с дециметровым диапазоном принимаемых частот (ДМВ, частоты от 300 МГц до 3 ГГц).

При выборе антенны самыми важными факторами являются:

расстояние до ретранслятора;
количество препятствий между ретранслятором и приёмной антенной.

В случае, если телевышка находится в прямой видимости, а количество стенных перегородок до внешней стены не велико, лучше всего приобрести комнатную антенну.

Если же расстояние до ретранслятора большое, а дом находится в низине или загорожен высокими постройками, необходимо покупать внешнюю активную (со встроенным усилителем) антенну, которую можно будет установить на крыше или на специальной мачте. В данном случае понадобятся:

соединительный коаксиальный кабель нужной длины с двумя штекерами;
внешний источник тока для питания усилителя.

Для подключения приставки к телевизору вместо стандартного аналогового подключения RCA можно использовать кабель HDMI, если на данных устройствах есть соответствующие разъёмы.

Его использование, благодаря большой пропускной способности, позволяет поддерживать передачу многоканальных цифровых аудиосигналов и цифровых видеосигналов высокого разрешения.

Ошибки в подключении

Все соединения выполнять необходимо через специальные переходники F-типа. В крайнем случае можно использовать пайку.
Для телевизионного вещания требуется прокладка коаксиального экранированного кабеля с волновым сопротивлением 75 Ом. Качественно передать эфирный сигнал поможет кабель марки RG-6. Аналогом выступает отечественный вариант РК-75. Рекомендуемая толщина медного сердечника – 1 мм. Чем меньше сопротивление проводника, тем значительней сигнал. Этот фактор учитывайте, если нужен длинный кабель, т. к. с каждым метром происходит затухание.
Если изображение на телевизоре отсутствует при подключении приставки, проверьте правильность соединения устройств. К современным ТВ ресивер подсоединяется через кабель HDMI или «тюльпаны». К старому телеприемнику советского производства (ламповые модели) нужно подключаться через дополнительное звено – высокочастотный модулятор.
Не забывайте включать блок питания, если антенна является активной, или подключен внешний усилитель.

Советы по ремонту

Браться за ремонт цифровой ТВ приставки можно только при наличии хотя бы базовых навыков починки электроники и знаниях телеаппаратуры. Также необходимы будут базовые инструменты и приборы для работы — отвертка, мультиметр, паяльник.

Однако самостоятельный разбор и ремонт лучше делать только тогда, когда ремонт в принципе невозможен или нежелателен:

Действует гарантия. В этом случае отправляться только в сервисный центр и по гарантийному талону сдать приставку на ремонт. Если будет признан полный выход из строя по причинам, не связанным с нарушением эксплуатации, ресивер заменяется на новый.
Дорогой ресивер. У сложного оборудования больше элементов, как аппаратных, так и программных. Кроме того, его компоненты могут быть комплексными. Например, тот же дешифратор универсального устройства работает со всеми типами цифровых стандартов — DVB-T2/C/S2.

Нужно отметить, что универсальные и Smart-ресиверы оснащены более сложными платами, а также имеют совсем иное программное обеспечение. Кроме распознавания цифрового сигнала между ними и простыми T2-приставками ничего общего больше нет.

Можно заменить входы и выходы, встроенную память, платы преобразователя напряжения. В остальных же случаях дорогой ресивер лучше доверить специалистам с профессиональным оборудованием.

Во многих регионах уже произошел переход на цифровое телевидение и для просмотра обязательно нужно использовать приставку DVB-T2.

Но любое оборудование может выйти из строя и ресивер не исключение. При этом купить новое устройство не всегда представляется возможным, особенно если в ближайшее время начнется интересная премьера или важный матч.

Некоторые поломки можно устранить самостоятельно и за короткий срок, а в отдельных случаях поможет только замена на новую. В статье будут рассматриваться виды неисправностей и как провести ремонт цифровых приставок DVB-T2 к телевизору самостоятельно.

Пример из жизни

Я уже писал, что первую цифру поймал на простые «рожки» в центре города, на втором этаже и вокруг мало зданий. Качество сигнала – отличное. Интенсивность 80%, качество 60-80%

Чем выше качество и интенсивность, тем лучше

А вот когда я переехал в другой район города, в квартиру на 9 этаже, дом в низине и вокруг много других домой – эти рожки ничего не поймали. Точнее, автопоиск ничего не поймал. Я сильно удивился (вышка-то рядом расположена), ввел частоту вручную через ручной поиск (что и вам советую сделать), и оказалось, что уровень сигнала 10-15%! Этого явно недостаточно для уверенного приема цифрового ТВ.

Назначение разъёмов: что для чего нужно?

Для передачи сигнала между совместно работающими электронными устройствами (в данном случае это антенна, ресивер и телевизор) необходимо наличие в них входных и выходных разъёмов, а также соединительные кабели.

Разъёмы устройств и штекера кабелей могут иметь различный стандарт исполнения, и пользователь должен чётко разбираться в их подключении.

Стандартные разъёмы

При всём разнообразии приставок основные разъёмы, расположенные на задней панели, у них аналогичны:

DC5V — гнездо подключения сетевого адаптера (5 вольт постоянного напряжения, при отсутствии встроенного блока питания);
RF IN — гнездо для подключения приёмной антенны;
RF OUT (LOOP) — сквозной выход приёмной антенны (через него можно подключить второй ресивер, а также телевизор или видеомагнитофон, которые будут принимать через внешнюю антенну аналоговый сигнал);
VIDEO — композитный видеовыход для подключения телевизора;
FUDIO L/R — стереофонический композитный аудиовыход (L — левый канал, R — правый);
HD OUT — высококачественный цифровой видео- и аудиовыходы (HDMI).

На передней панели также может находиться USB порт, предоставляющий пользователю следующие возможности:

воспроизводить медиа файлов с внешних накопителей;
записывать видео- и аудиофайлы;
подключать USB-HUB и USB-WiFi адаптеры (последний со встроенной антенной обеспечивает доступ в интернет и позволяет просматривать IPTV, прослушивать музыку, а также пользоваться другими функциями SMART TV);
обновлять программное обеспечение ресивера.

Редкие разъёмы

В некоторых устройствах DVB-T2 могут встречаться и другие разъёмы:

SCART — «евроразъём» (обычно они встречаются в ресиверах европейских производителей), который выполняет те же функции, что и 3 композитных разъёма RCA ;
D-SUB — выход, чаще всего применяемый в компьютерной технике, при подключении к телевизору передаёт только видеосигнал;
DVA — разъём, с помощью которого также можно передавать только цифровой видеосигнал;
S-VIDEO — выход для компонентного аналогового видеоинтерфейса, при подключении к ТВ приёмнику передаёт видеосигнал стандартной чёткости.

Проверьте уровень сигнала, поступившего на телевизор

Чем сильнее сигнал доходит до телеприемника, тем лучше работает телевидение. Слишком плохой сигнал или его полное отсутствие на приставке/телевизоре будет ухудшать показ. В лучшем случае изображение периодически будет подвисать (если сигнал дошел, но с большими потерями, или изначально уровень был слишком мал). Вместе с этим наблюдаются прерывания звука, появление квадратиков.

Сначала нужно убедиться, доходит ли вообще телевизионный сигнал до приемника.

Поможет шкала сигнала

Найти шкалу всегда можно в меню ручного поиска.

Общая инструкция для телевизоров:

Откройте настройки.
Перейдите в меню «Канал», «Эфир», «Трансляция» или подобный.
Затем выберите «Ручной поиск». Иногда сначала требуется выбрать тип вещания, на который собираетесь настроиться. В нашем случае это «Эфирное ТВ», «Антенна», «Цифровое ТВ», «DVB-T2». То есть, необходимо выбрать пункты, которые означают, что мы будем делать поиск через подключенную антенну. Далее выберите стандарт телевидения.
Появится меню, в котором снизу есть шкала под названием «Уровень сигнала», «Качество сигнала», «Интенсивность». Если шкала не одна, обращаем на ту, которая показывает величину сигнала, то есть «Уровень».

LGSamsung

Для приставок алгоритм практически не отличается. Нажмите кнопку «Меню» на пульте от ресивера. Далее выберите раздел «Поиск» или «Установка». Внутри обязательно будет подпункт «Ручной поиск».

Узнаем параметры ретранслятора

Далее нужно задать номер ТВК. Это номер телевизионного канала, соответствующий определенной частоте, на которой транслируется мультиплекс. В каждом регионе «цифра» передается на своем номере и частоте. Поэтому как при ручной настройке, так и при анализе телесигнала, нужно выбрать правильный номер.

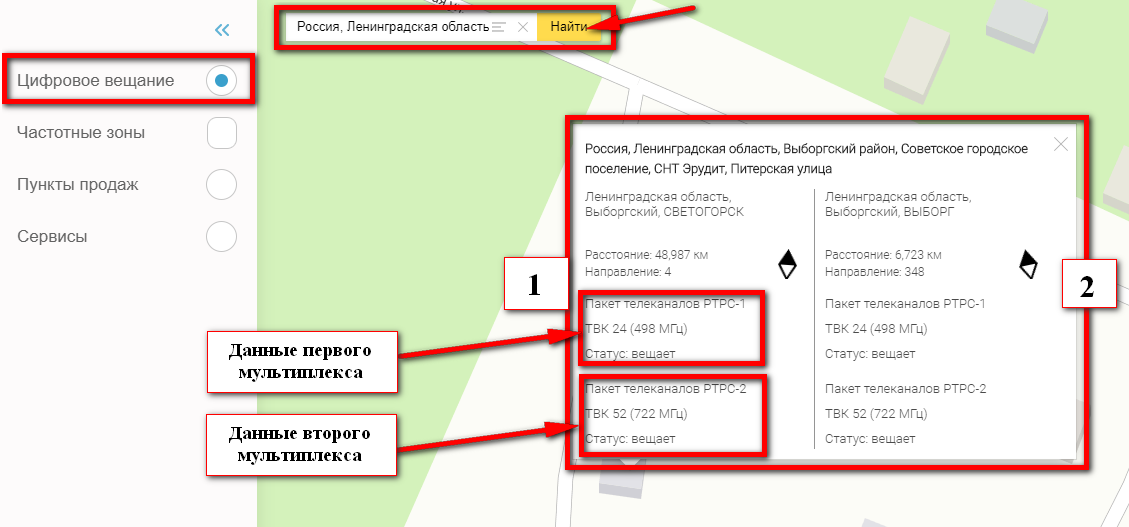

Всплывет окно с информацией о двух ближайших ретрансляторах. Для будущей настройки выписываем все данные, а именно:

номер ТВК для первого (РТРС-1) и второго (РТРС-2) мультиплексов (дополнительно можете выписать частоты ТВК);
расстояние до ретранслятора;
направление.

Анализируем данные

В окне ручной конфигурации выбираете для начала любой канал, который взяли с карты ЦЭТВ. Автоматически должно подставиться значение частоты (все параметры установлены в прошивке телевизора с завода).

Пример для цифровой телеприставки

Теперь нужно проанализировать данные.

Если сигнал не показывает (ни единого процента), то причина отсутствия каналов очевидна. Нет сигнала – не показывает ТВ.
А вот когда уровень сильно плохой (например, 10-20%), значит, требуется точная настройка антенны на ретранслятор. Дополнительно рекомендуется проинспектировать все соединения на линии. Если сделаны некачественные соединения, могут быть большие потери сигнала. Смотреть нужно на соединения кабеля со штекерами, антенной.

Если ранее вы пытались настроить цифровое антенное телевидение через автопоиск, и результата не было, то проверять второй канал нет смысла. При автоматической настройке техника «проходится» по всем существующим цифровым номерам и аналоговым частотам. Поэтому если сигнал был бы достаточным для настройки, то список каналов пополнился бы минимум на 10 шт.

Но для достоверности можно убедиться в этом. Аналогичным образом сделайте проверку телесигнала для 2-го мультиплекса.

Выводы

Полное отсутствие телесигнала – требуется проверка всей системы, которая реализована в квартире/доме, чтобы показывать «цифру». В таком состоянии ни телевизор, ни цифровая приставка не ловит каналы.
Сигнал уверенный (50% и выше) или минимальный достаточный (10-20%), но все равно не ищет каналы, тогда проблема явно в технике.

В первой ситуации план действий таков:

Правильно расположить и задать направление антенны.
Осмотреть всю линию (кабель) на предмет повреждений или разрывов.
Проверить все места подключений кабеля к другим элементам – антенне, переходникам.

Во второй нужно сначала попробовать решить проблему через обновление программного обеспечения телевизора. В крайнем случае делается сброс устройства до исходных параметров или обращение в сервисный центр для диагностики, ремонта.

Пройдемся по каждому пункту.

Ремонт цифровой приставки DVB-T2 с помощью мультиметра

При наличии мультиметра ремонт приставки можно произвести быстрее и определить другие неисправные элементы.

Проверка импульсного блока питания

Снимается верхняя крышка и приставка подключается к сети. Далее мультиметр включается в режим изменения постоянного напряжения и измеряется его величина на катоде выпрямительного диода Шоттки относительно общего провода. Должно быть 5 В. Напряжение можно измерять и на выводах конденсатора, обозначенного цифрой 1.

Если напряжение меньше 4,8 В или отсутствует, то причина может заключаться в неисправности конденсаторов 1, 2, 6, диода Шоттки Блока питания или преобразователях напряжения.

Для определения в какой половине неисправность, нужно вывод катода диода Шоттки (обычно на корпусе диода у катода имеется маркировка в виде кольца) выпаять из платы и .

Если диод исправен, припаять плюсом к его выпаянному выводу любой электролитический конденсатор, а второй его вывод на общий провод платы. Импульсные блоки питания не рекомендуется включать без нагрузки, поэтому параллельно конденсатору нужно припаять резистор сопротивлением 50-100 Ом.

Включить приставку и измерять напряжение на конденсаторе. Если оно равно 5 В, то следовательно неисправен С1 или один из преобразователей напряжения. Выпаивается С1 и подсоединяется вместо дополнительного. В случае появления напряжения, точно неисправен один из вторичных преобразователей.

Если напряжение после выше описанных действий не появилось, то неисправен блок питания. В таком случае еще можно проверить конденсаторы 3, 2 и 6.

Если БП отремонтировать не получилось, то можно его заменить внешним, например адаптером для зарядки сотовых телефонов, которые обычно выдают 5 В. Нужно, соблюдая полярность припаять плюсовой провод адаптера в точку выпаянного диода Шоттки, а отрицательный — к общему проводу. Подобным образом я отремонтировал мультиварку. Адаптер должен обеспечивать ток не менее 0,5 А.

Проверка вторичных преобразователей напряжения

Если Блок питания оказался исправным, и напряжение на его выходе пропадает только при запайке диода Шоттки в плату, то следует проверить преобразователи напряжения. Блок питания имеет защиту и в случае перегрузки прекращает работу.

Преобразователей напряжения может быть несколько и найти их легко. Обычно имеется микросхема, рядом с которой находится катушка индуктивности на ферритовом сердечнике, обозначенная 4R7 и небольшой электролитический конденсатор.

Для проверки нужно прозвонить каждую катушку омметром, прикоснувшись щупами прибора к ее выводам. Сопротивление должно быть не более 10 Ом. Далее измерять сопротивление между любым выводом катушки и общим проводом. Должно быть более 10 кОм.

Если отклонений не обнаружено, то останется только выпаять и проверить все электролитические конденсаторы, за исключением, установленных в Блоке питания, так как он исправен.

Другие неисправности такие как, выход из строя микропроцессора, микросхем памяти и других, не имея специальных знаний и опыта ремонта радиоэлектронной аппаратуры самостоятельно устранить невозможно. Остается только сервис или покупка новой приставки.

Сергей 24.10.2017

Здравствуйте, Александр Николаевич!
Вопрос такой. TV-тюнер D-COLOR DC1401HD очень распространённый. Пульта нет и не будет.
Возможно ли настроить его без пульта? Есть на приставке только кнопка включения и плюс с минусом.

Александр

Здравствуйте, Сергей!
К сожалению, без пульта настроить приставку невозможно. Кнопками + и — можно только переключать каналы без пульта, когда приставка уже настроена.

Проверка цепи «антенна-телевизор»

В самом начале исключаем возможные повреждения, которые могут привести к разрыву сигнала:

На уличной антенне проверьте соединение конструкции (или платы усилителя) с кабелем. Не должно быть никаких обрывов проводов и замыканий экрана на центральную жилу кабеля. Если антенна комнатная, то проверка аналогичная

Но подобные повреждение чаще случаются именно при наружной установке из-за сильных порывов ветра и ливней.
Обращаем внимание на сильные загибы кабеля. Нередко при заводке кабеля в комнату с улицы, провод сильно прижимается мебелью

Часто пытаются запрятать кабель, чтобы его не было видно. Таким образом, кабель выходит со стены и сразу загибается на 90°. Но из-за сильных перегибов, в случае некачественного кабеля, может произойти разрыв экранирующего слоя. Если жила стальная, то при сильном радиусе изгиба, она может обломаться, прорвать изоляцию и замкнуться на экран. Поэтому по возможности избегайте ощутимых перегибов. Если такие обнаружены, то это повод, чтобы прозвонить кабель тестером по всей длине. Качественный кабель с медной жилой и двойным экраном (фольга + плотная оплетка) устойчив к перегибам.
Подключать антенну к телевизору нужно через смонтированный на конце кабеля F-штекер. Другие типы соединений не только чреваты плохим поступлением сигнала, но и коротким замыканием. А это может привести к выходу из строя приставки, если в схеме устройства не предусмотрена надежная защита от КЗ.
Проверьте надежность крепления всех штекеров. Если не уверены, что штекер смонтирован правильно, можете сделать подключение по новой, опираясь на инструкцию: как подсоединить анетнный кабель к штекеру.

Если каналы настраиваются через приставку, то питание можно подать в ее меню. В меню каждого современного ресивера есть пункт «Питание антенны». Он включает подачу напряжения по коаксиальному кабелю.

Внешний блок в этом случае не нужен. Даже если питающий блок подключен, нужно высунуть его с розетки.

Подводя итог

Вам нужно определить, почему не работает цифровое телевидение. И если дело в силе сигнала, то увеличить его. Или попытаться настроить путем манипуляций с антенной. То есть, выводите на экран информацию о силе сигнала и начинаете по тиху крутить антенну. Скорее всего, вам удастся найти такое положение антенны, при котором будут хорошо идти оба мультиплекса.

Если совсем ничего не помогает, вы можете обратиться в центр поддержи федеральной программы цифрового ТВ в вашем регионе, там вам помогут и совершенно бесплатно проконсультируют. По крайней мере, мне на письмо ответили на следующий день.

Ремонт приставки dvb-t2 — окончание
