Газовый баллон как дополнительный ресивер для компрессора своими руками

Воздушный компрессор из деталей холодильника и огнетушителя

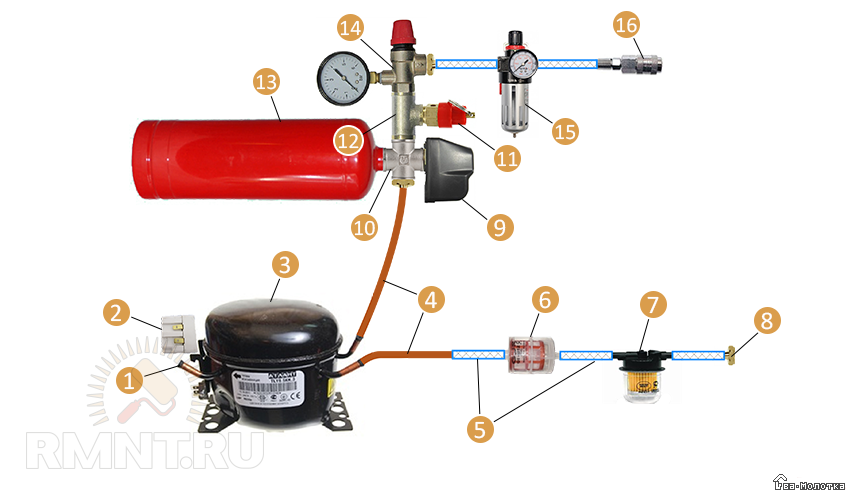

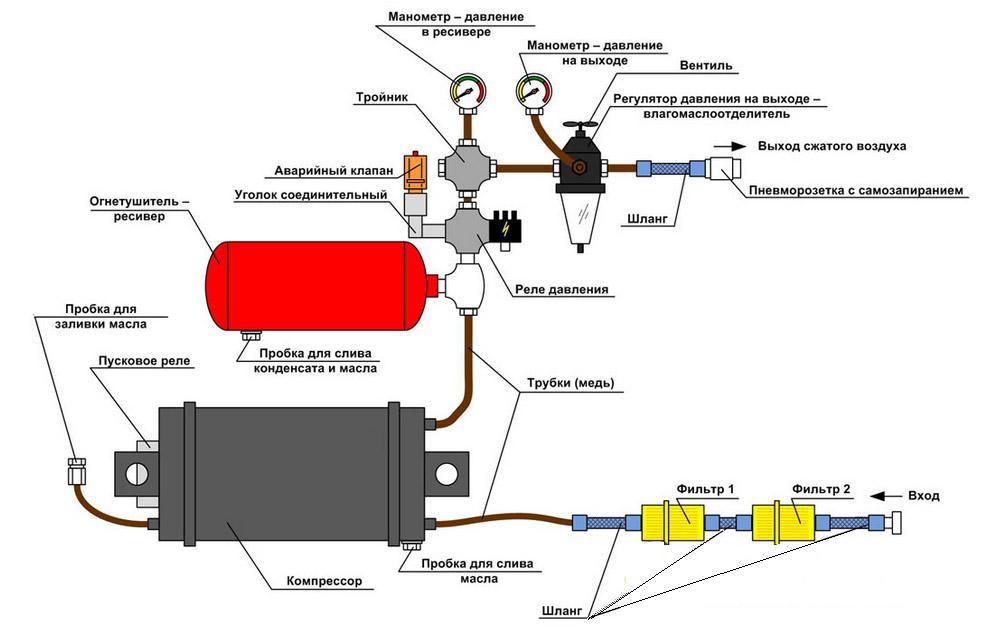

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

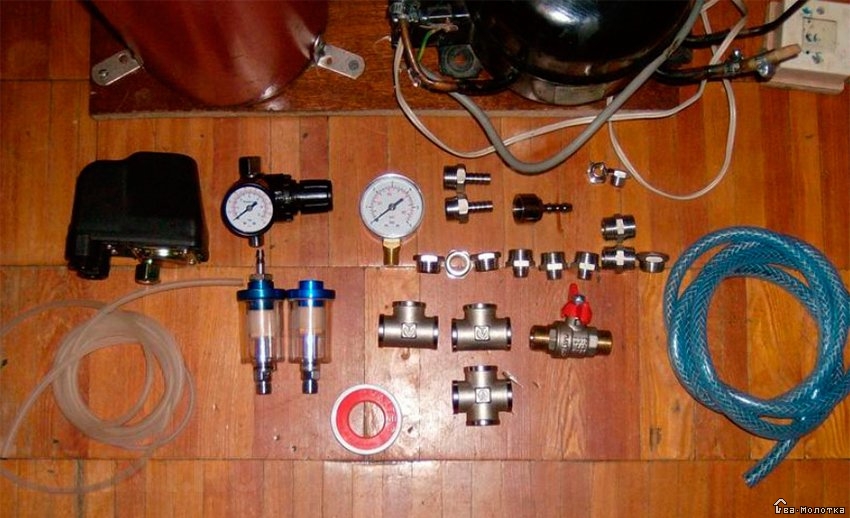

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Для повышения эффективности работ с использованием сжатого воздуха в подавляющем большинстве компрессорных агрегатов используются ресиверы – резервуары для хранения воздуха под необходимым давлением. В зависимости от интенсивности работ могут использоваться ресиверы на 50, 100 литров и даже более.

Сборка пескоструйного аппарата

Используя фото-, видео- и обычные инструкции по сборке самодельного аппарата для пескоструйной обработки, вы потратите значительно меньше сил и времени на изготовление такого устройства.

Первое, что необходимо сделать, приступая к изготовлению пескоструйного аппарата, – это подготовить резервуар, из которого в систему будет подаваться абразивный материал. Для изготовления такой емкости, как уже говорилось выше, оптимально подойдет газовый баллон. Лучше, если это будет баллон, в котором раньше содержался фреон. В верху такого баллона есть латунная часть, которую следует аккуратно срезать ножовкой по металлу. Для обеспечения безопасности при выполнении сварочных работ из баллона необходимо удалить остатки газа, для чего можно использовать компрессор.

Вместо штатного вентиля в верхнюю часть баллона приваривают штуцер выхода абразива

В подготовленном и очищенном баллоне надо просверлить два отверстия, одно из которых (расположенное в боковой части емкости) будет использоваться для подачи абразивного материала, а второе (в нижней части баллона) – для его стока. В просверленные в баллоне отверстия для соединения со всеми остальными элементами системы ввариваются патрубки с резьбовыми концами. При выполнении такой операции необходимо следить за тем, чтобы сварные швы были максимально герметичны.

Поскольку машина для пескоструйной обработки должна отличаться мобильностью, к нижней части емкости для абразива, как и к раме компрессора, следует приварить небольшие колеса. Если вы хотите сделать процесс пескоструйной обработки более эффективным, то емкость для абразива можно оснастить специальным вибратором, который позволит минимизировать риск попадания в систему комков данного материала.

Для размещения баллона в вертикальном положении к нему приваривают три уголка

Все пескоструйные машины работают за счет того, что в их конструкции используется специальная насадка, которая обеспечивает не только подачу абразивной смеси, но и ее формирование за счет смешивания абразива с воздушным потоком. Принцип работы такой насадки состоит в том, что в нее одновременно подаются воздух и абразивный материал, поступающий из специальной емкости по подающему рукаву.

Именно поэтому в конструкции такой насадки должно быть предусмотрено два штуцера, к одному из которых подсоединяется шланг подачи сжатого воздуха от компрессора, а ко второму – подающий рукав из емкости с абразивным материалом. Работает такая система только после того, как в нее подается воздух под высоким давлением.

Заводское 6-миллиметровое сопло из карбида бора

Подачу абразивной смеси к обрабатываемой поверхности в пескоструйной машине обеспечивает сопло, во внутренней части которого выполнено отверстие соответствующего диаметра. В качестве такого элемента нельзя использовать обычные сопла от мойки или краскопульта, так как они не предназначены для работы с абразивными материалами.

Лучше всего приобрести для таких целей заводские сопла, которые отличаются долговечностью, поскольку изготовлены из износостойких материалов, с соблюдением всех технологических требований. Изготовить такие сопла в домашних условиях практически невозможно, так как для этого требуется специальное оборудование и квалифицированный персонал.

Для подсоединения шлангов подходят водопроводные тройники и газовые краны

После того как все элементы конструкции будущей пескоструйной установки подготовлены, можно приступать к ее сборке, которая состоит из следующих этапов.

• К штуцерам насадки пескоструйной установки подсоединяются шланг от компрессора и рукав, по которому поступает абразивный материал. Внутри такой насадки происходит смешивание данных компонентов, в результате чего образуется абразивная смесь, используемая для выполнения обработки.
• Для регулировки параметров потока абразивной смеси в систему пескоструйного аппарата включаются краны и дозаторы.

Для того чтобы все соединения в системе отличались высокой герметичностью, выполнять их необходимо с использованием ФУМ-ленты.

Использование подходящих емкостей

Для удержания сжатого воздуха под невысоким давлением может использоваться пластиковая бочка, но при более давлении более двух атмосфер потребуется металлическая ёмкость. Умельцы успешно конструируют ресиверы из огнетушителей и газовых баллонов.

Обратите внимание!

• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

• Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

Для чего нужен ресивер в компрессоре

Ресивером называют емкость для хранения жидкостей или газов при работе компрессора. Устройство выполняет следующие задачи:

Устройство компрессора — схема

• Накапливает рабочую смесь при работе компрессора.
• Отдает сжатый воздух одному или нескольким потребителям.
• Регулирует напор рабочей смеси при выходе из компрессора.
• Накапливает и удаляет образующийся конденсат.
• Способствует уменьшению вибрации, уровня шума и нагрузки при работе компрессора.

Ресивер для компрессора выполняют из материала с высокой прочностью. Для хранения жидких и газообразных веществ под нагрузкой до 2,0 атмосфер используют емкости из высокопрочного пластика и резины.

Для хранения веществ под нагрузкой свыше 2,0 атмосфер используются металлические емкости. В качестве материала для них используется сталь с добавлением специальных добавок. Эти добавки повышают прочность, антикоррозийную и термическую стойкость стали.

Регулировка силы давления в системе

РДМ-5 проектировалась для линий водопровода. Реально — это простой двухконтактный отключатель. На данном примере — один контакт необходим для коммутации с нулём сети, другой необходим для коммутации с нагнетателем. Сетевая фаза проводится через тумблер для подсоединения ко второму входу установки компрессора. Тумблер поможет оперативно отсоединять систему от энергоснабжения. Все электрические контакты хорошо пропаивают. Потом компрессорную установку выкрашивают и тестируют. Во время тестового пуска проверяют работу реле и герметичность системы. Пробный пуск позволит определить величину оптимального давления для окрашивания равномерным слоем. Для обеспечения качественной и продолжительной работы компрессора требуется устраивать ТО

Важное мероприятие при этом — замена масла

Если Вы всё же решились купить воздушный компрессор заводского изготовления — изучите его параметры и возможности. Предпочтение отдавайте хорошо известным фирмам.

Не обязательно покупать компрессор для покрасочных работ или подкачки колёс — вы можете сделать его своими руками из бывших в употреблении деталей и узлов, снятых со старой техники. Мы расскажем вам о конструкциях, которые собираются из подручных материалов.

Для того чтобы смастерить компрессор из деталей и узлов бывших в употреблении, нужно хорошо подготовиться: изучить схему, найти в хозяйстве или докупить некоторые детали. Рассмотрим несколько возможных вариантов для самостоятельного конструирования воздушного компрессора.

Тестирование и настройка самоделки

Любое испытание самодельного компрессора должно происходить на холостом ходу, особенно это касается пескоструя. Начинать нужно с небольшого давления, постепенно увеличивая его до необходимого значения. Во время закачки баллона периодически останавливайтесь и наблюдайте за манометрами, не происходит ли потеря давления на стыках. Если где-то подтравливает, то соединение нужно обязательно сделать заново, потому что при увеличенном давлении места стыков могут лопнуть.

Наиболее оптимальным для работы системы будет такой подбор ресивера и нагнетателя, чтобы их пограничное давление и производительность соответствовали друг другу. Это поможет полностью реализовать потенциал компрессорной установки, и при этом избежать опасности перекачивания.

Итак, мы привели несколько примеров самостоятельного изготовления компрессорных установок самых востребованных видов. Вообще самодельные компрессоры находят широкое применение не только в быту, но и в промышленности, позволяя постоянно проводить модернизацию за счет замены основных деталей. Но чем сложнее оборудование, тем больше потребуется знаний, навыков в электротехнических и слесарных работах, а также материалов и инструмента. А наглядное пособие в большинстве случаев можно найти на видео в Интернете.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

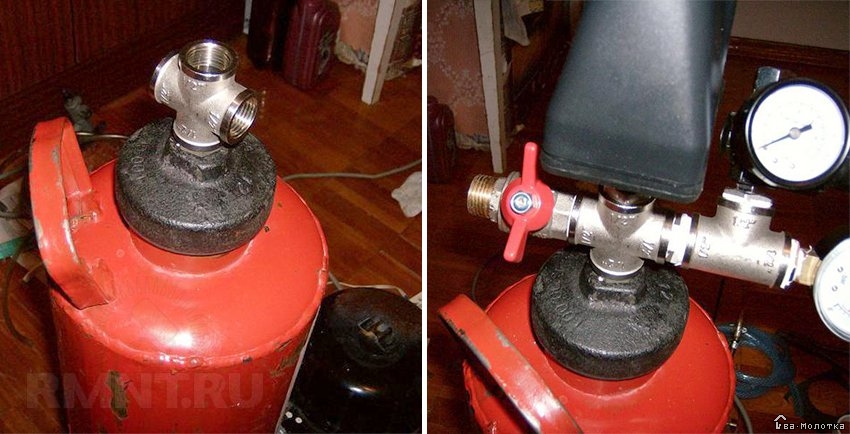

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

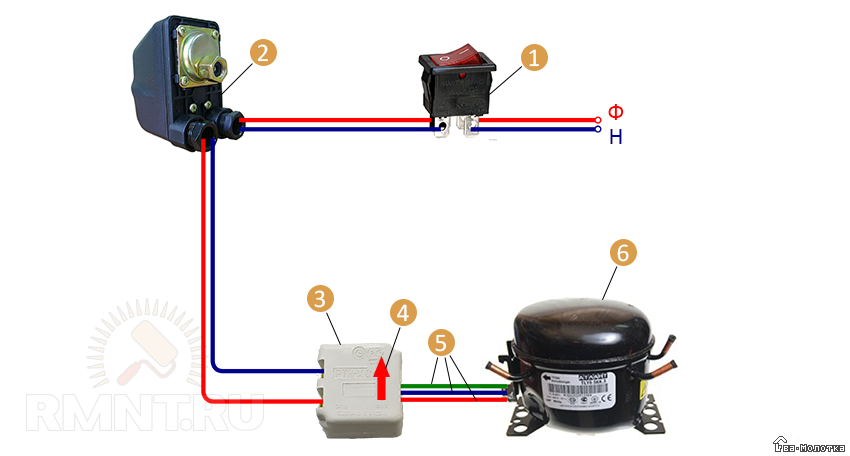

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

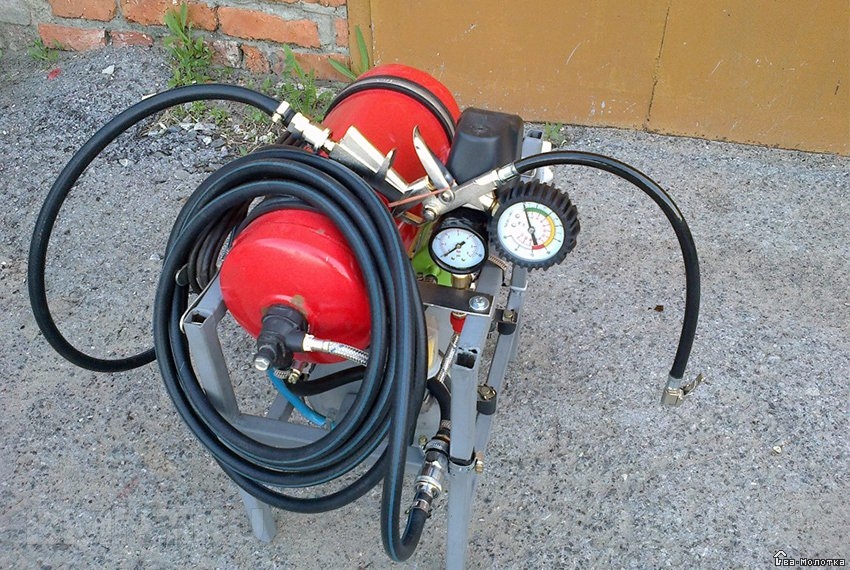

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Компрессорный ресивер — назначение

В настоящее время в быту и на производстве широко используются воздушные компрессоры, воздухосборник которых:

• накапливает сжатый воздух, обеспечивая тем самым его бесперебойную подачу к подключенному пневмооборудованию;
• компенсирует возникающие во время работы перепады давления (актуально для винтовых установок), а также пульсацию сжатого воздуха (применимо к поршневым агрегатам);
• осушает сжатый воздух, находящийся внутри бака.

Так, ресивер для компрессора – это универсальное оборудование, не привязанное к конкретной модели компрессорной установки и/или каким-либо условиям эксплуатации последней. Основным требованием, предъявляемым к любому ресиверу, является его полное взаимосоответствие с компрессорным оборудованием по производительности и давлению. Любой ресивер по своей конструкции — это герметичный бак, емкость которого, как правило, не превышает: 100 л — для мобильных компрессоров и 1000 л — для стационарных установок. Располагают такие баки на специальных рамах или снабжают их колесиками и опорными ножками.

Изготовленный бак в дальнейшем оснащают:

• штуцерами для подключения патрубков;
• запорной арматурой, препятствующей возврату воздуха как в компрессор, так и обратно в бак;
• предохранительным клапаном, при необходимости стравливающим излишки воздуха;
• краником для слива накопившегося конденсата;
• редуктором с манометрами, предназначенным для установки и визуального контроля величины давления.

Самодельное устройство с холодильным способом очистки

Принцип деяния такового влагоотделителя основан на знании того, что влага обладает способностью конденсироваться из-за воздействия низкой температуры. Благодаря высококачественному удалению лишней влажности воздуха, подаваемого в компрессор, такие аппараты очень популярны в среде проф автомаляров. Схожий влагомаслоотделитель вы сможете сделать своими руками: довольно всего только пропускать воздушную смесь через холодильное оборудование либо морозильную камеру.

Трудности при изготовлении агрегата такового типа таковы:

• необходимо решить, как будет выводиться конденсат из влагоотделителя. Для этого к камере морозильника можно приварить особый штуцер;
• нужно позаботиться о полной герметизации вашего устройства.

Порядок работы:

• разберите на составные части использованный фильтр для авто масла;
• рроверьте состояние патрубка, через который ранее подавалось масло в фильтр. Если он находится в удовлетворительном состоянии, его полностью можно сделать местом входа воздуха в камеру влагоотделителя;
• осмотрите фильтр на предмет дополнительных отверстий, которые могут нарушить плотность изделия, и уберите их силиконовым герметиком либо болтами с прокладками;
• повторите деяния пт 1 в оборотном порядке;
• засыпьте силикагель в свободные места, чтоб вполне заполнить их;
• закрепите верхнюю крышку фильтра при помощи болта;
• если для вас это нужно, приварите крепления для крепления вашего влагоотделителя в комфортном вам месте.

Как сделать полноценный компрессор своими руками

Для того чтобы провести создание подобного устройства своими руками требуются определенные материалы и инструменты. Материалы следующие:

1. Газовый баллон, объем которого составляет 25 литров.
2. Мотор, который получен после разбора холодильника или кондиционера.
3. Редуктор со встроенным манометром.
4. Армированный шланг, рассчитанный на высокие нагрузки.
5. Продувочный пистолет и другой исполнительный орган.
6. Арматура и колесо.

Работа проводится только при наличии определенных инструментов. Они следующие:

1. Болгарка для резки.
2. Сварочный аппарат для подсоединения различных элементов.
3. Дрель для получения отверстий.
4. Набор гаечных ключей.
5. Отвертка.

После нахождения всего необходимого можно приступить к непосредственному проведению работы.

Виды систем

Способы реализации технологии изменения геометрии впускного коллектора:

• регулировка длины впускного коллектора;
• регулировка поперечного сечения каналов впускного коллектора.

На некоторых моторах применяется симбиоз из двух видов систем. И в первом, и во втором случае регулировка осуществляется специальными заслонками. Разумеется, для достижения максимального эффекта длина и сечение впускных каналов должны были бы изменяться пропорционально увеличению оборотов двигателя, но данная технология слишком дорога для массового производства и используется только на автомобилях премиум-класса.

Переменная длина впуска

Названия системы, использующиеся некоторыми автопроизводителями:

• Форд —Dual-Stage Intake (DSI);
• БМВ – Differential Variable Air Intake (DIVA);
• Мазда –Variable Inertia Charging System (VICS), Variable Resonance Induction System, (VRIS).

Принцип работы системы достаточно прост. На низких оборотах заслонка большого канала закрыта, поэтому воздух поступает по длинному и более узкому пути. При повышении оборотов выше расчетной границы (обычно это 4000-4300 тыс. об/мин.) заслонка открывается, освобождая более короткий путь воздуху к цилиндру. Регулировка положения заслонки может осуществляться сервоприводом, управление которым лежит на плечах ЭБУ, либо с помощью вакуума. Вакуумный привод предполагает наличие вакуумного клапана, соединенного со впускным коллектором. При повышении оборотов разряжение на впуске увеличивается, что провоцирует втягивание мембраны и перемещение тяги заслонок.

Что такое ресиверы (воздухосборники)

В промышленном производстве ресиверы (воздухосборники) представляют собой емкостные устройства (сосуды), которые предназначены для сбора, хранения под давлением, передачи, распространения различных газов (например, воздушный ресивер, азотный, аммиачный, газовый, кислородный и др). Они могут применяться в различных системах – для хранения и передачи газов устройствам-потребителям, для сглаживания перепадов давления в инженерных системах и системах генерации (компрессорах). Ресиверы различаются по давлению внутренней среды, объемам, диапазонам рабочих температур, по своему техническому назначению в инженерной системе (например, в холодильных установках используются аммиачные ресиверы, которые могут быть линейными, дренажными, циркуляционными). Кроме того, для разных газов требуются разные материалы, конструкции, антикоррозийные и другие защиты.

Так, устройство и внутренняя обработка металлического сосуда для хранения такого агрессивного газа, как кислород, будет, очевидно, отличаться от ресивера для хранения нейтрального гелия. А ресиверы для аммиачных холодильных установок должны быть рассчитаны на работу в широком диапазоне температур, в том числе при исключительно низких температурах, до минус 50 и более градусов.

Дополнительный ресивер для компрессора своими руками

Некоторые работы в мастерской или в домашнем хозяйстве могут требовать повышенного расхода сжатого воздуха, обеспечить который не способны бытовые компрессоры. Одним из возможных решений станет разместить дополнительный ресивер для компрессора. Стоимость подобного приспособления, исходя из объема, будет составлять 12-15 тысяч рублей, если брать в магазине, однако ничто не мешает сэкономить и сделать ресивер своими руками. Дополнительным плюсом в сторону второго решения выступает и то, что большая часть предлагаемых в магазине моделей предназначены для штатных компрессоров, именно поэтому цена на них такая высокая!

Соединение дополнительного ресивера обычно осуществляется последовательно к основному, а потому, в зависимости от нужного объема, для работы может сгодиться обычный корпус огнетушителя или баллон, оставшийся от сжиженного газа.

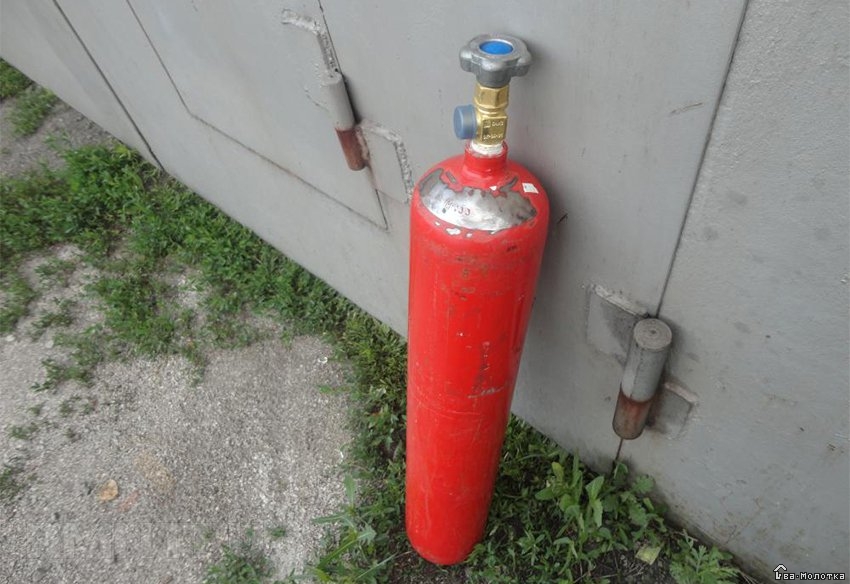

Как и в случае со сборкой мангала из газового баллона, выполнение самодельного ресивера начинается с тщательной очистки баллона от остатков газа. С этой целью первым делом устраняется входной вентиль

Важно заметить, что удалять вентиль нельзя при помощи электроинструмента, так как внутри могут находиться остатки газа!

После этого баллон на сутки заполняется водой. Далее в емкость вкручиваются резьбовые пробки с прокладками или ввариваются трубчатые разветвители для шлангов. В конце баллон следует обработать атмосферостойкой краской!

На дне емкости можно установить конденсатоотводчик, также не лишним будет присутствие на ресивере манометра или реле давления. В случае с конденсатоотводчиком его типоразмер следует выбирать исходя из габаритов присоединительной резьбы, рабочего давления и производительности компрессора. Средняя стоимость конденсатоотводчиков находится в районе 2,5-3 тысяч рублей.

Ниже на фото можно увидеть готовый дополнительный ресивер для компрессора, размещенный поверх сваренной из стального прута треноги.

При работе с самодельным устройством следует учитывать такие моменты:

• При снижении давления придется уменьшить и показатель продолжительности работы с привычных 75-80 процентов до 50-60. При меньших показателях собранный своими руками элемент использовать нецелесообразно;
• Прежде чем давать полную нагрузку на электродвигатель компрессора, стоит первоначально проверить возможность его работы в паре с дополнительным ресивером! С этой целью привод компрессора запускается на холостом ходу, после чего при продолжительном включении (больше 20 минут) расходомером вымеряется перепад давлений. При этом дополнительный ресивер годится для работы, если давление при проверке не будет опускаться ниже минимального значения;
• В случае с дополнительной емкостью установка конденсатоотводчика считается обязательной.

Что ж, теперь вы знаете, для чего нужен ресивер, что он из себя представляет, какими характеристиками обладает, а также как производится установка дополнительного баллона к основной емкости. Надеемся представленные советы будут для вас полезными. Удачи!

Ресивер компрессора. Точный расчёт и подбор

Для повышения эффективности работ с использованием сжатого воздуха в подавляющем большинстве компрессорных агрегатов используются ресиверы – резервуары для хранения воздуха под необходимым давлением. В зависимости от интенсивности работ могут использоваться ресиверы на 50, 100 литров и даже более.

Для чего нужен ресивер в компрессоре?

Ресивер для компрессора выполняет несколько важных функций:

1. Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
2. Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
3. Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
4. Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.

При выполнении работ, связанных с получением сжатого воздуха в особо больших количествах, штатного ресивера может оказаться недостаточно. Например, при пескоструйной обработке поверхностей с большой площадью, чтобы не приобретать более мощный компрессор, часто используют дополнительный ресивер.

Наличие ресивера, кроме того, позволяет использовать компрессор периодически, т. е., снизить потребление им электрической энергии.

Конструктивно ресивер для компрессора представляет собой герметичный бак с определённой ёмкостью. Для передвижных компрессоров используются ресиверы до 50…100 л, для стационарных – до 500…1000 л. Снабжается воздухоочистными фильтрами, конденсатоотводчиками и запорной арматурой для подключения к основному агрегату и к рабочему устройству, которое потребляет сжатый воздух – соплу, краскопульту и пр.

Ёмкость выполняется стальной, из коррозионно устойчивых сталей типа 10ХСНД или 16ГА2Ф. В исключительных случаях, для компрессоров особо малой мощности, ресиверы могут быть пластиковыми или даже из высокопрочной резины.

Компоновка ресиверов может быть горизонтальной или вертикальной. Первая применяется в передвижных агрегатах, вторая – в стационарных. Каждая разновидность имеет свои преимущества и недостатки. В частности, в вертикальных ресиверах проще производить отвод конденсата, зато ресиверы горизонтального исполнения более компактны и требуют трубопроводов меньшей длины.

Устройство с датчиком давления

Для постоянного контроля за работой компрессорной установки применяют датчики давления. Они выполняют следующие функции:

• контроль уровня газа или жидкости в ресивере;
• измерение расхода рабочей смеси.

Существуют два типа датчиков давления:

Настройка реле давления компрессора

• датчик для измерения абсолютного значения;
• датчик для измерения избыточного значения.

Основным измерительным элементом датчика является керамическая мембрана. Она состоит из керамической ячейки. Керамическая ячейка представляет собой конденсатор. Конденсатор состоит из керамической подложки и проводящего покрытия мембраны.

Под действием рабочей смеси мембрана деформируется и значение электроемкости меняется. Ячейка абсолютного давления является замкнутой системой. Она используется для измерения давления относительно вакуума.

В керамической подложке датчика избыточного давления имеется отверстие для доступа воздуха. Измерение проводится относительно силы напора окружающей среды.

Простота изготовления и широкий выбор подручных материалов позволяют использовать самодельный ресивер в домашнем хозяйстве. При работе компрессорной установки необходимо соблюдать правила эксплуатации сосудов, работающих под давлением. Соблюдение этих правил обеспечит безопасную работу установки в течение многих лет.

Конструкция самодельного компрессора для аэрографа

Видео по теме: Ресивер самодельный своими руками

Публикации по теме

Может ли масляный компрессор быть лучше безмасляного

Сборка компрессора для аэрографа своими руками

Способы усовершенствования компрессора из старого холодильника своими руками

Электрический автоклав

Домашний автоклав из баллона может быть электронным. Tubular Heater, врезанные в нижнюю часть корпуса позволяют автоклавировать независимо от газификации населенного пт.

Естественно, электронные стерилизаторы потребляют но их проще заавтоматизировать с помощью простых китайских терморегуляторов, цена которых не превосходит 300 руб.

Автоматизация автоклава позволяет улучшить функцию производства домашних консервов — можно составить режимную карту и создавать консервы по серьезной программке.

Автоклав с электронагревателями можно поставить на газовую плиту, примус и даже костер. А вот обыденный автоклав включить в розетку не получится.

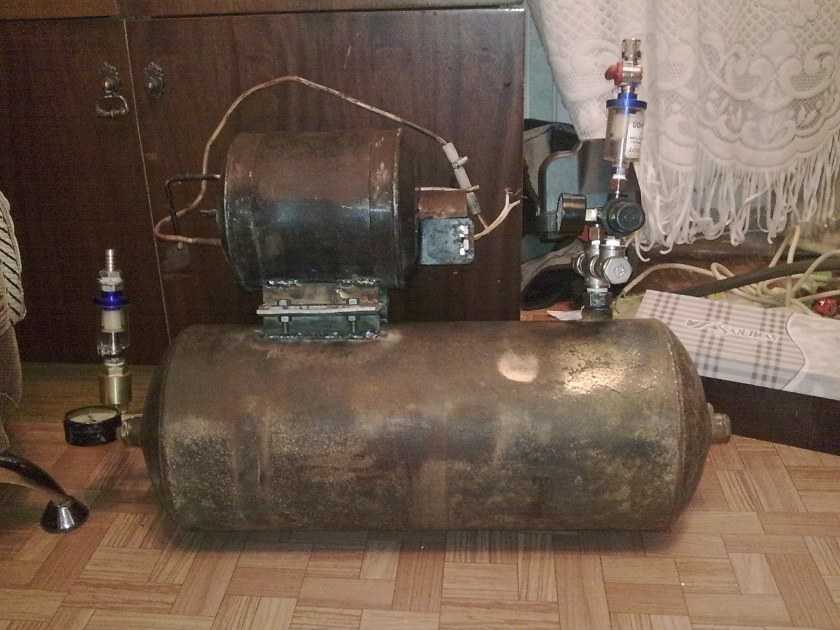

Как подобрать оптимальные параметры ресивера

Выбор наиболее подходящего ресивера проводится по основным параметрам. Наиболее важным можно назвать объем, который зависит от следующих моментов:

1. Производительности установки. В рассматриваемом случае достаточно газового баллона, емкость которого составляет 25 литров.
2. Цикличности потребления сжатого воздуха. Этот показатель характеризуется тем, сколько раз приходится включать и выключать установку.

Перед непосредственным использованием газового баллона следует уделить внимание его целостности. Наличие даже незначительных дефектов определяет то, что устройство не может эксплуатироваться

Проверка проводится путем заполнения емкости водой. Кроме этого, вода позволяет освободить ее от остатков газа, которые не должны попасть в систему.

Похожие записи:

Изделия из металла своими руками Идея для туалета на даче: 100 фото, чертежи, схемы, инструкции избранное Микрофонный предусилитель своими руками схема Альтернатива блокам питания для шуруповерта 12в и 18в. замена своими руками Пайка алюминия с медью Как сделать своими руками мангал из газового баллона
