Стилус: чем заменить или сделать своими руками для рисования в телефоне

Содержание

Описание

Adonit Dash 2 — стилус в формате полноразмерной шариковой ручки и на первый взгляд неотличим от нее.

Особенности (от производителя)

Пиши и рисуй. Тонкий наконечник стилуса позволяет достичь нового уровня детализации и точности.
В отличие от обычных емкостных стилусов, имитирующих палец, тонкий наконечник создает ощущение письма шариковой ручкой.
Включение одним щелчком также воспроизводит впечатление от шариковой ручки. Подключение к телефону не требуется: просто включаешь стилус большим пальцем и сразу можешь делать заметки.
Совместимость. Dash 2 работает со всеми устройствами с емкостным тач-скрином, включая все смартфоны и планшеты на iOS и практически все на Android и других ОС.
Дизайн. Алюминиевый корпус Dash 2 в сочетании со стильным, эргономичным дизайном делают сабж культовым мультимедийным инструментом. Стилус приятен на вид и наощупь.

Характеристики

Наконечник: полусфера диаметром 1.9 мм;
диаметр корпуса: 8.5 мм;
общая длина: 141 мм;
вес: 12 г;
заявленное время работы: 14 часов непрерывного использования;
автоматическое выключение: через 15 минут;
время до полной зарядки: 45 минут;
материал корпуса: алюминий;
цвета: на выбор три матовых оттенка: черный, серебристый и бронзово-коричневый.

От предыдущей модели, Adonit Dash, сабж отличается формой индикатора (полоска вместо точки), «топовым» наконечником Pixelpoint, а также переработанными начинкой и дизайном.

Делаем стилус из мокрой губки

Чуть более сложный, но также рабочий вариант — это сделать перо с наконечником из мокрой губки. Для этого вам понадобится:

чистая губка для мытья посуды;
целлофановый пакет;
фольга;
скотч;
корпус стилуса — карандаш, ручка или любая удобная для работы палочка.

Собрав по сусекам все необходимое, приготовьтесь к ювелирной работе.

Отрежьте от губки небольшой кусочек размером с ноготь. Смочите его водой и оберните в целлофан — кусок пакета должен как минимум быть в три раза больше губки.
Сделайте из фольги небольшую полоску длиной с основание стилуса.
Губку в пакетике прикрепите к металлической полосе с помощью скотча таким образом, чтобы фольга и губка соприкасались. Пакет в данном случае нужен для того, чтобы влага из губки не испарялась.
Приклейте фольгу к корпусу стилуса, используя скотч. Готово!

Рейтинг стилусов

Рейтинг лучших стилусов составлялся на основе мнений экспертов и отзывов покупателей, тестирования товара. Кроме этого, отбор номинантов осуществлялся с учетом следующих характеристик:

Размер устройства;
Вес;
Универсальный показатель;
Время зарядки;
Материал;
Наличие сменных наконечников;
Внешний вид;
С какими устройствами совместим;
Цена.

Удобство стилуса в руке и во время использования также играют роль в выборе. Уровень чувствительности к нажиму, наличие наконечников для черчения, эскизов, рисования и живописи, программируемых кнопок для быстрого доступа к нужным элементам определяет популярность гаджета среди пользователей и выступает в качестве решающего фактора при покупке.

Лучшие коврики для мыши

Изготовление «ручки» для телефона без фольги

Не нравится способы с фольгой? Тогда пропустите их и начните читать то, что написано далее. И снова будет использовать материал, который доступен любому. На сей раз нужно использовать алюминиевую банку из под Coca-Cola или пива, чтобы сделать стилус своими руками для мобильного телефона.

Жестяная банка из под напитка

Возможно, нужно будет немного раскошелиться, и приобрести любой «баночный» напиток.

Отрежьте от банки верхнюю и нижнюю части

Воспользовавшись обычными ножницами, отделите от неё верхнюю часть и дно, чтобы получилось ровное полотно.

Итак, что нужно сделать в домашних условиях:

Сверните полученное полотно в трубочку так, чтобы получился корпус толщиной с карандаш;

Полотно из жестяной банки
Возьмите обычную ватную палочку и полиэтиленовый пакет. Ватную палочку смочите в воде и обмотайте её кусочком пакета;

Оберните ватную палочку целлофановым ласкутом
Вставьте полученный стержень в трубочку, которая получилась из жестяной банки. Она должна быть не очень широкой, чтобы кончик ватной палочки не смог пройти весь через отверстие трубочки;

Вставьте стержень в трубочку
Откройте графический редактор на телефоне и попробуйте рисовать созданным стилусом.

Стилус из жестяной банки

Такой стержень имеет главное преимущество перед другими — безопасность для экранов. На его основе можно выполнить и другие конструкции. Например, воспользоваться медной проволокой с небольшим сечением. Наконечник повторяется: используем полиэтиленовый лоскут и мокрую губку или вату. За основу можно взять простой карандаш и плотно обмотать нижнюю его часть проволокой.

Стилус из карандаша и проволоки

Как раз в том месте, где вы будете соприкасаться со стилусом. После чего один конец проволоки (нижний) опустите в мокрую субстанцию, чтобы был контакт между рукой пользователя и стержнем. Устройство готово.

КАК СДЕЛАТЬ СТИЛУС БЕЗ ФОЛЬГИ

Теоретический вариант выбора стилуса

Экран – это некое устройство, которое почему-то умеет реагировать на прикосновение пальцев рук. В экранной матрице есть нечто, что «понимает» – вот он пальчик, тут как тут! И в ответ –предусмотренная программным обеспечением реакция: выделение, перемещение и прочее.

Что в экранной матрице «сидит» и столь чутко реагирует на прикосновения? Например, конденсаторы. Каждый конденсатор на экране смартфона или планшета маленький-маленький, настолько маленький, что его не увидишь невооруженным глазом. И вообще не увидишь, ибо конденсатор является частью, элементом электрической схемы экрана. Вместо конденсатора может быть резистор, тоже маленький и невидимый.

Любой конденсатор имеет электрическую емкость строго определенного значения. Резистор имеет электрическое сопротивление тоже жестко заданного значения. Конденсаторы и резисторы, включаемые в состав экрана, умеют изменять свою емкость или сопротивление, если к ним прикасается палец. Такие они чувствительные приборы.

Например, если прикоснуться рукой к антенне домашнего радиоприемника, то звук из динамика приемника может «поплыть». Потому, что рука человека обладает своей собственной электрической емкостью, которое изменяет емкость антенны. Настройка на станцию может измениться из-за прикосновения руки.

Так же и на экране: емкость или сопротивление малюсенького конденсатора или резистора (или целой группы таких маленьких приборов) может измениться в результате касания пальца. Изменения можно автоматически измерить, результаты измерения отправить «куда следует» и оттуда пойдет сигнал в контроллер управления экраном. Дальше – дело техники и программного обеспечения, как отреагировать на полученный сигнал.

Но если человеческий палец – это и электрическая емкость, и электрическое сопротивление, и тепло и многое другое, то как тогда быть со стилусами? Там-то что? Аналог руки (пальца) со всеми его человеческими возможностями? Увы, нет. Человек – это звучит гордо, не зря так говорил классик. Стилус же есть всего лишь некий предмет со строго ограниченными свойствами.

Итоги теории

Все получается довольно банально: для экранов с емкостными элементами, с конденсаторами, нужен стилус емкостной. Для резистивных экранов – стилус, изменяющий сопротивление, можно сказать, с некоторой натяжкой, резистивный стилус.

Если продолжить теорию, существуют также специальные экраны, где нет в явном виде емкости или резистора. Там могут быть некие иные или похожие, но не совсем те принципы, что были описаны выше. Вывод:

Получается, что в теории мы имеем прямо-таки выводы «английских ученых»: чтобы тапать вместо пальца стилусом нужно, чтобы стилус подходил к экрану смартфона или планшета по своим техническим характеристикам. Они должны быть совместимы и отлично понимать друг друга.

Советы по выбору

Выбор стилуса в магазине не составляет никаких сложностей, поскольку всегда нужно основываться на своих предпочтениях и целях использования

Однако, многие специалисты рекомендуют брать во внимание следующие параметры:

Качество исполнения. Во многом зависит от производителя. Рекомендуется отдавать предпочтение известной фирме, чье качество и эффективность проверено на практике с давнего времени.
Материал и форма конструкции. Чаще всего стилусы по форме схожи с обычными ручками, благодаря чему с ними удобно работать, но не все модели бывают такими. Некоторые аксессуары имеют свойства увеличения по мере необходимости и желания пользователя. Что касается материала, то он должен быть таким, чтобы стилус удобно ложился в руку и не скользил в процессе работы независимо от ее длительности.
Время автономной работы. Оно оказывает большое влияние на эффективность и удобство во время использования. Чаще всего устройства способны работать до десяти часов без дополнительной подзарядки, но бывают и исключения.
Совместимость. Данный параметр является самым важным, поскольку от него зависит возможность работы с различными устройствами. Есть стилусы, которые ориентированы на работу с конкретной моделью, а есть универсальные, которые можно подключить к любому смартфону или планшету.

ТОП-7 лучших 3D ручек: критерии выбора и отзывы

ТОП 7 лучших глушилок сотовой связи: как работает, обзор, отзывы

ТОП 7 лучших детских планшетов: как выбрать гаджет для детей

ТОП 7 лучших USB флешек: рейтинг, обзоры и отзывы

ТОП-7 лучших мини-принтеров для телефона: обзор, отзывы

Рейтинг ТОП-7 лучших ноутбуков с сенсорным экраном: какой выбрать, цены, отзывы

Adonit Jot Mini 4.0

Является классической моделью производителя Adonit. Длина составляет 110 мм, а вес 15 г. С его помощью получается создавать отличные рисунки, схемы и надписи. Ориентирован на долгий срок службы из-за наличия в составе конструкции очень прочной стали. Предусмотрена специальная клипса, позволяющая закрепить стилус на кармане или обложке устройства. Четко обозначить место установки кончика на дисплей помогает прецизионный наконечник дискового типа.

Материал	алюминий, нержавеющая сталь
Элемент питания	аккумулятор
Вес	14.6 г
Габариты	10.9х0.85х0.85 см
Толщина наконечника	7 мм
Страна производителя	Китай

Цена: от 2 000 до 3 500 рублей.

Плюсы

стильный и современный дизайн;
совместимость со всеми устройствами, обладающими тачскрином;
повышенный уровень чувствительности к нажатию;
большой выбор расцветок;
есть удобная клипса для крепления;
подходит к созданию схем, надписей и различных рисунков.

Минусы

не предусмотрена блокировка нажатия ладонью.

Качественная модель. К процессу ее сборки никаких вопросов не возникло. Производитель действительно ответственно отнесся с созданию своего продукта. Аксессуар имеет довольно стильный и универсальный дизайн, благодаря чему отлично сочетается с техникой разного типа. Использую с целью работы на планшете. В этом деле меня все полностью устраивает. Стоит отметить особую чувствительность к нажатию. Всегда получается задействовать необходимые в работе участки дисплея. Покупкой осталась довольна!

Как узнать, какой экран на вашем смартфоне

Для большинства современных мобильных телефонов требуется стилус, который будет проводить электричество. Такой нужен, если у вас смартфон Android, iPhone, iPad. Если речь идёт об устройстве, вроде Nintendo и других подобных, достаточно простого нажатия. То есть вы может использовать любую ручку или карандаш, при условии что не поцарапаете экран. Эти типы экранов называют резистивными.

Проверка экрана планшета или телефона

Определить их очень просто: вам нужно взять шариковую ручку, надеть на неё колпачок и провести по экрану. Если он реагирует на прикосновения — значит экран резистивный. В таком случае продолжайте пользоваться шариковой ручкой с колпачком. Или найдите подобный предмет с гладким концом. В том случае, если экран не реагирует на обычные нажатия, то, скорее всего, для этого потребуется специальные устройства, которые будут имитировать нажатие человеческого пальца. Рассмотрим, каким же образом можно смастерить стилус для своего смартфона самостоятельно.

Резистивный экран и стилус для него

Для дисплеев этого типа вовсе не обязательны токопроводящие предметы: они отзываются на контакт с твердым стержнем из любого материала, поэтому изготовить стилус для такого экрана вообще не составляет трудностей. С успехом можно задействовать палочки, используемые для еды в японской или китайской кухне. Заточив ее конец ножом, самый кончик обрабатывается наждачкой. Естественно, поверхность наконечника должна стать тонкой и гладкой, чтобы на экране не оставались царапины.

Итак, мы убедились, что самодельными ручками для рисования на экране вполне можно заменить дорогостоящий аксессуар.

Какие бывают стилусы

По своим физическим свойствам стилусы бывают, как и экраны, емкостными, резистивными и специальными. Емкостной стилус на своем кончике «пера» имитирует тоненький-тоненький палец человека, которые своим прикосновением к экрану меняет емкость ближайшего (ближайших) конденсаторов, встроенных в экран.

Кончик стилуса намного меньше, чем палец человека, поэтому стилус меняет емкость меньшего количества конденсаторов экрана. Отсюда более точечное попадание «в цель» и большие удобства управления экраном. Кстати, кончик такого стилуса должен быть токопроводящим, из специального материала.

Резистивный стилус делает то же самое, что и емкостной: он изменяет сопротивление экранных резисторов, расположенных под его кончиком. Специальный стилус меняет сопротивление в той части экрана, куда он прикасается, банально, за счет давления кончика на эту часть экрана. В таком стилусе кончик должен быть не токопроводящий, порой его функцию может выполнить даже обычный не остро заточенный карандаш.

Получается, что для емкостных экранов смартфонов и планшетов нужен емкостной стилус. Для резистивных экранов нужен резистивный стилус, а для специальных экранов – специальный стилус. Из чего состоит и как работает специальный стилус – это отдельная история для каждого из возможных вариантов его «специализации», зависит от его производителей.

Можно ли наоборот? Резистивным стилусом «тыкаем» в емкостной экран… В ответ – тишина, ноль реакции. И наоборот, прикосновение емкостным стилусом к резистивному экрану не даст ответной реакции. А если нажать? Аккуратнее, пожалуйста, не нужно повреждать экран! Вряд ли что-то даст прикосновение к экрану несоответствующим стилусом. Что уж говорить про специальный экран: к нему нужен только специальный стилус.

Пассивные и активные стилусы

А еще стилусы бывают пассивные и активные. Пассивные сохраняют свои емкостные или специальные свойства всегда. Они как бы вечны. А вот активные работают только при наличии источника электропитания, например, батарейки или аккумулятора. Села батарейка, разрядился аккумулятор – стилус перестает работать.

Также стилусы могут быть с датчиками давления и без оных. За счет этих датчиков они могут имитировать разные варианты «нажатия» на экран. Например, один вариант прикосновения имитирует левую кнопку обычной мышки, другой – имитирует правую кнопку мышки. Но и экран в этом случае, вернее даже не экран, а его чувствительные элементы вкупе с остальным программным обеспечением, должен уметь реагировать на разные варианты прикосновения таким непростым стилусом.

Повторимся: должно быть единство аппаратного и программного обеспечения. Тогда нажатия на стилус будут обрабатываться с помощью специального программного обеспечения, встроенного в смартфон или планшет, которое “понимает”, как реагировать на эти нажатия и что при этом делать.

Купить дешевый стилус для iPhone

Для рисования этот стилус тоже подходит, но не так хорошо, как предыдущий

Наконечник этого Стилуса выполнен с кантом из силикона для более точного позиционирования

Для тех, кому нужно что-то подешевле, есть вот такой вариант. Стоит этот стилус для iPhone примерно впятеро дешевле предыдущего, но зато он устроен немного проще. Во-первых, включать его принудительно не нужно. У него на конце расположен небольшой магнитик, который и отвечает за замыкание цепи, имитируя прикосновения. А, во-вторых, контактная площадка у этого стилуса скомпонована немного иначе: магнитик прикрывает силиконовая накладка, которая нужна для более точного позиционирования и удерживания контакта при наклонах.

Производитель заявляет этот стилус как решение для рисования, но, на мой взгляд, оно всё-таки больше подойдёт именно для управления интерфейсом. Конструктивное устройство стилуса таково, что рисовать – во всяком случае, раскрашивать или заштриховывать объекты – будет не очень удобно. А вот для единичных нажатий или для пролистываний он подойдёт просто отлично. Учитывайте эту особенность, если надумаете покупать. Благо стоит такой стилус очень небольших денег.

Виды сенсорных экранов

Перед созданием стилуса необходимо определить, какой тип у экрана гаджета. Дисплеи бывают двух видов:

резистивные;
емкостные.

Первый тип представляет собой стеклянный жидкокристаллический экран, обладающий гибкой мембраной. На стороны, которые соприкасаются при нажатии, нанесен резистивный состав, также между ними находится изолятор, а по бокам — электроды.

Во время нажатия экрана этого вида, стороны соприкасаются, из-за чего меняется сопротивление, затем напряжение. В результате вычисляется точка нажатия и выполняется действие. На данный момент используются пятипроводные резистивные дисплеи с токопроводящей мембраной.

Резистивные экраны обычно используются при изготовлении электронных книг, КПК, проекторов. Дисплеи не устойчивы к холодным температурам, поэтому их не применяют в смартфонах. Стилус для такого экрана можно сделать из любого твердого материала.

Второй тип — емкостные экраны — имеет вид стеклянной панели, которая покрыта резистивным составом и тонким слоем токопроводящего покрытия. Управлять можно за счет элемента, проводящего ток, то есть пальца или стилуса. Точка касания вычисляется специальным контроллером.

Современные гаджеты, такие как iPhone, iPad, Android, Kindle и прочие устройства, обладают емкостным дисплеем, так как он лучше откликается на касание, обладает повышенной надежностью и прочностью. Стилус для такого экрана следует делать из электропроводящего наконечника.

Инфракрасная технология

Во времена расцвета резистивных сенсоров была такая компания Neonode, носившаяся с технологией сенсорного экрана, который работал совсем по-другому. По одну сторону дисплея располагалась линейка миниатюрных инфракрасных светодиодов, а с противоположной стороны — матрица таких же маленьких фотодетекторов, и так на длинной и короткой стороне экрана. Если что-то касается экрана, невидимые лучи, продольный и поперечный, в этом месте прерываются, это фиксируют соответствующие фотодетекторы, определяя координаты касания.

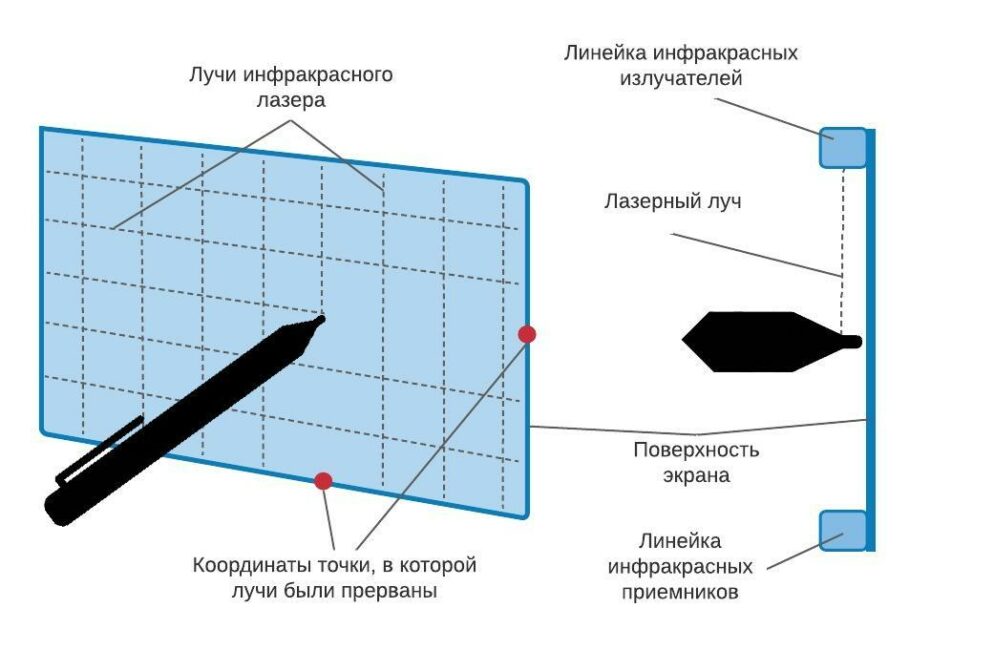

Принцип действия инфракрасного сенсорного экрана

В конце концов у Neonode ничего не получилось, однако технология изредка встречалась в других устройствах, в частности в «профессиональной» электронной книге PocketBook 912 Pro.

Устройства с инфракрасными сенсорными экранами

1 — 2

Neonode N1m

PocketBook 912 Pro

Главное преимущество такого сенсора в том, что на него не надо надавливать, достаточно просто касаться — именно так мы работаем с современными экранами смартфонов. Недостаток — обязательный порожек по краям экрана, под которым скрываются лазеры и фотодетекторы. Стилус для инфракрасного экрана — такая же зубочистка, как для резистивного, фактически ему надо только закрывать свет лазера, поэтому можно использовать и «резистивный» лишь бы не был слишком тонким. Это если вам попадет в руки такая экзотика.

Принцип работы

Обычные пассивные стилусы имитируют палец: для срабатывания им нужна достаточная площадь контакта с экраном. Без технических ухищрений, сделать наконечник меньше невозможно — он просто перестанет работать.

Для решения проблемы используется электричество: наконечник стилуса выступает в роли отрицательного полюса батарейки, благодаря чему эмкостный сенсор способен обнаружить касание на гораздо меньшей площади.

Наконечник Dash 2 активен не постоянно. Во-первых, стилус нужно включить нажатием на кнопку на торце. Во-вторых, наконечник чувствителен к нажатию (без градации), и ток подается только при касании.

Таким образом, для письма недостаточно просто коснуться экрана кончиком стилуса. Нужно прикладывать небольшое усилие.

Стилус Samsung S-Pen можно было отрегулировать, и я выставлял его на очень высокую чувствительность: малейшее прикосновение к экрану вызывало срабатывание. Его можно было сравнить с письмом фломастером по бумаге. Adonit Dash 2 не регулируется и ощущается как шариковая ручка: нужно слегка, совсем чуточку надавливать.

Наконечник Dash 2 имеет микролюфт, который ощутим при прикосновении к экрану. Это может вызывать ложное ощущение срабатывания. Чтобы избежать этой проблемы, мне пришлось переучиться с легких, нежных прикосновений на уверенные, резкие нажатия.

Я ожидал, что надавливание будет плохо срабатывать при значительном наклоне, но это не так. Стилус уверенно срабатывает, даже если держать его под углом.

Выясните, какой экран у вашего устройства

Если вы все-таки решили сделать стилус для рисования, для начала определите, какой экран у вашего устройства. У смартфонов, планшетов и современных ноутбуков он емкостный — состоящий из множества конденсаторов. Для работы с таким дисплеем нужен стилус из материала, проводящего электричество. Многие электронные книги с черно-белыми экранами выполнены на основе резистивных матриц. Для них стилусом может стать любая удобная вам ручка или карандаш — главное, чтобы такое импровизированное перо не царапало экран.

Проверить, какой дисплей у вашего устройства, очень просто. Возьмите предмет из непроводящего материала, например, пластиковый колпачок от ручки или фломастера. И попробуйте провести им по экрану или кликнуть на иконку приложения. Если гаджет не отвечает, значит, экран емкостный. Именно для таких дисплеем мы и будем изготавливать стилус.

Точность работы

Точность Adonit Dash 2 чрезвычайно высока. На своем пятидюймовом смартфоне я использую очень мелкий масштаб и размер шрифта, и стилус позволяет мне поставить курсор-каретку точно туда, куда я хочу, между двумя определенными буквами.

Выделять текст, перетаскивая эти проклятые пупырышки, также не составляет труда! (слезы счастья)

Предыдущие модели стилусов Adonit имели недостаток: при рисовании горизонтальные и вертикальные линии получались ровными, а диагональные — волнистыми. В этом плане у Dash 2 всё в полном порядке, по крайней мере, на моем OnePlus 3. Похоже, производитель поработал над ошибками.

К слову, у моего смартфона на экран наклеена заводская пленка, и она никак не мешает работе стилуса.

CARCAM Smart Pencil K818 – Black

Замыкает рейтинг лучших универсальная модель, подходящая к использованию со смартфонами, обычными и детскими планшетами, наделенными разной операционной системой. Изделие имеет привычную для всех пользователей форму стандартной шариковой ручки, благодаря чему во время использования не возникнут сложности или дискомфорт. Наконечник с особыми устойчивыми свойствами изготовлен из токопроводящего металлического сплава. Умеет работать на одном заряде аккумулятора около 10 часов.

Габариты	146х8.8 мм
Вес	15 г
Диаметр наконечника	1.45 мм
Цвет	черный
Аккумулятор	140 мАч
Питание	5 В

Цена: от 1 800 до 2 500 рублей.
