Русская печь своими руками из кирпича для дома: порядовка и пошаговая инструкция +видео

Содержание

Процесс кладки печи Радонеж

Первый шаг. Вырежьте в стене проем для печи. В торцы бруса (если стена выполнена из этого материала) забейте упрочняющие шканты.

Второй шаг. Залейте фундамент.

К кладке приступайте через 1-1,5 месяца после обустройства фундамента. Именно за этот период бетон наберет нужную прочность.

Третий шаг. Укройте высохший фундамент гидроизоляционным материалом.

Четвертый шаг. Выложите первый ряд печи. Проверьте ровность кладки с помощью уровня. Швы делайте не шире 3 мм.

Продолжайте кладку печи в соответствии с порядовкой.

Колосники и поддувало обустраиваются в топочной камере. Ширина поддувала печи должна быть достаточной для притока требуемого количества воздуха к загруженному топливу в процессе работы отопительного агрегата.

Выложите топочную камеру печи и сшейте каналы. Срежьте излишки раствора.

При кладке 26-го ряда сделайте 20-миллиметровый напуск на каждую сторону.

Завершите кладку основной части печи по порядовке и приступайте к выкладке дымохода.

Продолжайте обустройство дымохода в соответствии с предварительно подготовленным проектом.

Просушите готовую печь. Для экономии времени установите вентилятор в топочную камеру.

После высыхания кладки сделайте несколько тестовых запусков. Не делайте первые топки слишком интенсивными.

Если все сделано в соответствии с инструкцией, порядовкой и основными требованиями, в среднем спустя 30-40 минут сторона печи, выходящая в помещение, нагреется. Примерно через 1,5 часа агрегат прогреется равномерно и начнет полноценно отапливать комнату.

Собственноручное строительство отопительной печи является достаточно сложным и продолжительным процессом, но при желании вы справитесь и с таким мероприятием. Нужно лишь следовать проверенной технологии, использовать только качественные строительные материалы и во всем придерживаться выбранной схемы кладки.

В результате отопительный агрегат будет служить максимально долго, надежно и эффективно, а вы дополнительно сэкономите на обустройстве системы обогрева своего дома, отказавшись от услуг сторонних печников и выполнив все собственными руками.

Видео – Печи отопительные своими руками

Всё очень грамотно расписано. От себя добавлю, что искать огнеупорную глину нет никакой необходимости. Сейчас на рынке стройматериалов продаются уже готовые смеси для кладки печей и каминов. Там всё уже размешано в нужной пропорции. Ещё по просушке печи есть один момент. Первый запуск делайте, используя в качестве топлива исключительно бумагу и картон. Дрова крайне нежелательны. Тогда вы получите необходимый температурный режим. Греете её таким образом не дольше часа. Высыхая, глина может немного подымить. То есть дым будет в помещении. Не пугайтесь этого. Глина очень быстро высохнет и печь заработает как надо.

Хочу подсказать одну интересную идею, которую сам испытывал. Внутри печи можно выложить «Габродиабаз». Данный камень — разновидность гранита и используется для изготовления памятников. Обрезки можно попросить в ритуальных услугах, предварительно убедившись что это действительно габродиабаз, а не простой гранит. Можно приобрести, но данный камень очень дорогой, потому как выдерживает высокие температуры! Удачи!

Самостоятельно я на даче дважды делал печки в домике и в бане. В последней второй вариант оказался относительно удачный, но там конструкция сама по себе простая. В доме же основой служили металлические печки, обкладываемые кирпичом. Я сразу достаточно скромно оценивал свои возможности в возведении более сложной конструкции и до сих пор, имея уже опыт, так считаю. То есть за возведением хорошей печки и, тем более, камина лучше всего обращаться к хорошим печникам. Кстати, у меня сестра так и сделала и пока они не поставили котел, она у них прекрасно работала.

Мы ответили на Ваш вопрос?

Кладка русской печи

Перед работой важно изучить проекты русских печей. Есть разные варианты, потому схема кладки может отличаться. Чертежи менять нельзя – надо строго соблюдать указанный порядок

Чертежи менять нельзя – надо строго соблюдать указанный порядок.

Для безопасности сооружения важна полная герметичность. Это обеспечивается следующими моментами:

Используйте качественный камень. Трещин быть не должно.
Швы в междурядьях толщиной в 0,5-0,8 см.
Не обмазывайте внутренние стенки глиной – на них будет откладывать сажа, потому теплопроводность снизится.
Разные отделы отличаются по толщине кладки от ¼ толщины кирпича до полной его длины.
Если кирпич керамический, то требуется его вымачивание, чтобы не забиралась влага из раствора.

Правила эксплуатации печи

Для того чтобы ваша самодельная печь прослужила на протяжении долгого времени, необходимо следовать основным правилам эксплуатации:

Изготавливать её нужно строго по инструкции. Если вы не можете разобраться с устройством печи самостоятельно, обратитесь за помощью к специалистам. При неправильном подходе к выполнению определённого комплекса работ, изделие может быстро выйти из строя.
Регулярно чистить печь. Это требование является ключевым, поскольку загрязнённые элементы способствуют многочисленным поломкам и быстрому выходу из строя.
Качество исходных материалов. Материалы, из которых изготавливается печь, должны быть добротными, от этого зависит качество изделия в целом.
Регулярно осуществлять ремонт русской печи своими руками, причём делать это на начальной стадии. Если правильно подойти к процессу, то можно получить желаемое быстро.

Так, построить русскую печь своими руками не составит особого труда, если делать всё строго по инструкции. Более того, процесс станет для вас по-настоящему интересным и захватывающим, если соблюдать все рекомендованные действия и наслаждаться возведением.

Самостоятельная кладка русской печи — схема

В первую очередь следует заняться проектом. Чертежи конструкции можно отыскать в специальной литературе или в интернете. К проекту обычно прилагаются расчеты. Кладка выполняется на основе схемы печи русской с лежанкой и плитой или с другими элементами. Необходимо знать, как сделать русскую печь своими руками, чтобы при этом не пострадало качество и надежность печи.

Чтобы выложить большую печку в среднем потребуется:

одинарный красный кирпич – 1600 штук;
шамотный кирпич – 250 штук;
шамотный клиновидный кирпич – 100 штук;
листовая сталь;
литые детали;
уголок;
шамотная глина.

Нужно будет создать прочный фундамент, чтобы массивная конструкция в будущем не просела. Также следует подготовить подпечье. Его нишу перекрывают, усиливают деревянными опорами, которые предварительно обрабатывают антисептическими составами.

Печку выкладывают рядами в соответствии со схемой — порядовкой. Отделку делать не обязательно, но довольно часто кирпичная кладка не соответствует интерьеру помещения, поэтому конструкцию белят, штукатурят или украшают изразцами.

В прежнее время для оштукатуривания использовали раствор с применением глины. Сейчас в строительных магазинах можно приобрести уже готовую термоустойчивую смесь и сделать с ее помощью отделку.

Русская печка обеспечивает в доме атмосферу особого комфорта и тепла, которое способно согреть не только тело, но и душу.

Процесс работы русской печи

Несмотря на серьёзную конкуренцию и солидную историю, конструкция по-прежнему является востребованной среди владельцев загородной недвижимости. По тому, как устроена русская печь изнутри, можно будет ориентироваться на размеры снаружи и соответственно планировать под неё место и закладывать фундамент.

Перед тем как сложить русскую печь, нужно понять её принцип действия – конструкция является нагревательным прибором периодического действия, то есть при сжигании дров она тепло накапливает, затем почти сутки отдаёт его. Так теплиться или томиться сооружение может почти сутки, что даёт возможность готовить в ней топлёное молоко, распаривать каши и супы, не контролируя процесс.

Перед тем как сделать русскую печь, следует соорудить отдельное фундаментное основание, не соединённое с лентой, поскольку обычно конструкция обладает большим весом

Особенно это важно, когда дом «пляшет» на пучинистом грунте при замерзании и оттаивании. В этом случае печь будет двигаться по собственной амплитуде вместе со своим фундаментом, не разрушая отделку и не влияя на стены и проёмы

Русская печка в разрезе во время протапливания и томленияИсточник 2proraba.com

Принципы работы:

все сооружение стоит на кирпичном опечье или бетонном;
в подпечке хранятся дрова для растопки, где они очень хорошо просыхают и при розжиге загораются мгновенно;
верх подпечка выполнен полусферическим сводом, как корыто;
на него насыпают песок, глину, кирпичный бой – любой теплоёмкий материал, а сверху на него выкладывается под печи – передняя часть топки (варочная камера), она кладётся без глиняного раствора.

Если подсыпку игнорировать, то о настоящем подовом хлебе и пирогах можно забыть. Кстати, их пекут на листьях капусты.

Далее идёт загнеток с перетрубьем и хайлом в виде сужающегося сопла. По бокам в загнетке у стенок предусматривают зольники – углубления для тлеющих углей (на следующую растопку) и золы. Иногда их сгребают в очёлок – часть чугунной или каменной плиты (шесток), выступающую из лица (чела) печи.

Для снижения затрат и чистоты в помещении зольник и очёлок можно не делать. Раньше их сгребали в закуток устья, тогда угли берёзы, клёна, вяза, дуба и осины сохраняли жар только сутки.

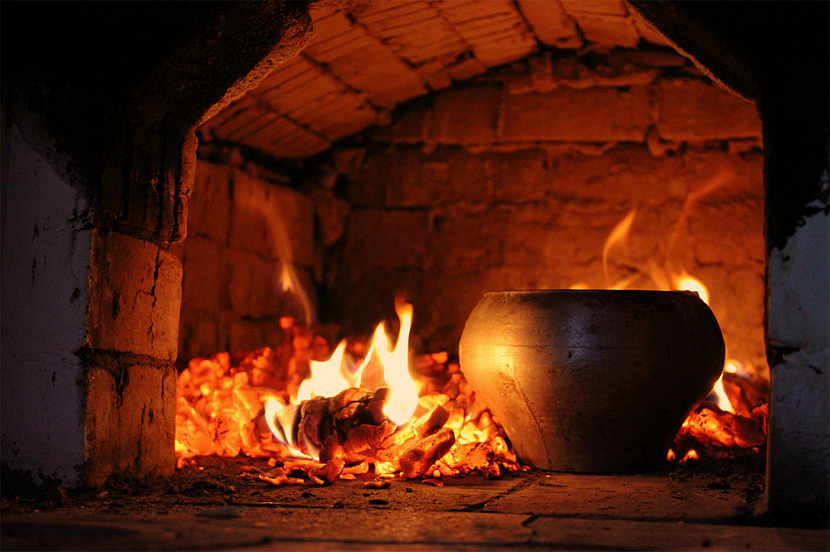

Приготовление пищи в чугунке на угляхИсточник yandex.net

Скорее всего, отсюда и пошло убеждение в том, что русская печь довольно привередлива в виде топлива. Но это не так – она работает на любом твёрдом топливе, в том числе на:

хворосте;
кизяке;
валежнике;
опилках
соломе;
торфобрикетах.

Загнеток, благодаря такой конфигурации выполняет роль экономайзера, где происходит следующее: дымооборот подогревает воздух, который и поступает в топку, не извлекая из него кислород и не препятствуя горению – смешивания тепловых потоков происходить не должно. По сути загнеток – это энергетический рекуператор (теплообменник).

Перед тем как построить русскую печь, следует заранее свериться с размерами – это важно для того, чтобы сооружение не дымило, быстро не остывало и не использовало много дров. С этой же целью делают идеально гладкие своды хайла

Причём штукатурить их нельзя, поэтому кирпичи с внутренней стороны стёсывают и шлифуют до глянца – тогда не будет завихрений в перетрубье.

Дым из печи выходит в трубуИсточник stroyfora.ru

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали. Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали

Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

песок – 6 частей;
цемент – 1 часть;
известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.

Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.

При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров. Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Место для обустройства печи

Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.

Печь в центре помещения

В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.

Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.

Отопительная печь расположена у стены

Оптимальный вариант – обустройство топки в малопосещаемой комнате.

Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.

Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.

Проекты печи

Проект печки с подтопком лучше выбрать еще на этапе планирования жилого дома, чтобы привязывать фундамент устройства элементам здания с целью создания печных отверстий в потолке и чердачном перекрытии. Необходимо учесть правила пожарной безопасности. Заказчик может выбрать тип и дизайн печи, а также определиться с ее функционалом.

Среди самых популярных проектов отопительных устройств:

Печи-барбекю. Устанавливаются в садовых беседках, жилых домах и пунктах общественного питания.
Печи-камины. Камин моментально нагревает помещение, а печь помогает сохранить тепло долгое время.
Комплексы — объединение 2 или более печей. Их преимущество — возможность обогреть даже большую площадь.
Печи с нижним и боковым прогревом. Такие устройства имеют трубный канал по центру дымосборника.
Печи с котлом водяного отопления. Удобны в том случае, если дом имеет большое количество помещений.
Простые отопительные приборы.
Отопительно-варочные конструкции. Чаще всего имеют двухъярусную систему дымооборотов. Дымовые газы поступают сначала в нижнюю часть печи, а потом в верхнюю. Такое отопление помогает сохранить тепло долгое время.
Банные печи.

При выборе проекта нужно обратить внимание на детали: на конкретные размеры, указанные в схеме, на полное и точное описание каждого шага строительства, на комментарии и разъяснения. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

«Дом»;
«Сам»;
«Делаем сами»;
«Советы профессионалов»;
А.М. Шепелев «Кладка печей своими руками»;
Я.Г. Порфирьев «Печные работы»;
П.И. Воропай «Как сложить печь».

Выбор материала

Для строительства необходимы следующие материалы:

Красный керамический кирпич. Нужно заранее проверить, чтобы он был хорошо обожжен, имел высокое качество плотности

Особенно важно подобрать правильные кирпичи для пода (ровные, гладкие, одинаковой высоты). Раствор. В его состав должны входить просеянная жирная глина, речной песок и чистая вода

Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка.

Подготовка места

Фундамент нужно сделать таким, чтобы он мог выдержать большие нагрузки. Именно поэтому его лучше проектировать параллельно с самим домом, т. к. построить фундамент в уже имеющемся сооружении будет тяжело.

Профессионалы обычно придерживаются стандартной технологии: делают выступ между кромкой фундамента и кладкой не менее 0,5 м.

После того как сооружение будет готово, необходимо уложить пропитанный особым составом картон в два слоя в качестве гидроизоляционного материала. Чтобы достичь лучшего результата, выбирают крепкие кирпичи без разломов, делают тонкие швы (до 5 мм).

Проверка кладки печи

Сразу печью пользоваться нельзя, нужно подождать когда она окончательно обсохнет. После завершения кладки следует проверить тягу во всех частях. Затем следует провести первую протопку. По максимуму печь топить в первый раз не стоит, затапливается только несколько лучинок. Затем их используют для быстрой сушки печи по следующему расписанию: первая неделя – 20 минут протопка утром, вторая неделя – 20 минут протопка утром и вечером, третья неделя – 30 минут протопка утром и вечером. К третьей неделе кирпич отопительного щитка посветлеет.

Прежде чем выбрать и построить такую печь, следует заметить, что продукты горения дров являются канцерогенами.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Порядовка варочной печи

Достоинства и недостатки

Собственно, русская печь хороша универсальностью и всеядностью. На ней спят, в ней готовят пищу себе и скоту, ею обогревают жилище, ее тепло востребовано во многих кустарных производствах. Печь можно топить любым видом твердого топлива (кроме каменного угля). Ну, а вкус пищи, приготовленной в такой печи, действительно потрясающий — благодаря тому, что есть возможность длительного томления продуктов.

Даже КПД немалый для такой архаичной конструкции — порядка 64 % (исследования проходили сразу после Второй Мировой). А еще она прекрасно вентилирует помещение, где установлена, и быстро его прогревает, работая в процессе топки примерно как английский камин, грея лучистым теплом и форсированно прогоняя воздух, что способствует интенсивному воздухообмену.

Стоит честно упомянуть и недостатки русской печи. Прожорливость (не по причине низкого КПД) из-за большой массы и, как следствие, инертности (что в конечном итоге плюс — долго хранит тепло). И главное — высокое расположение активной части. То есть той части массива, что подвергается нагреву.

Наилучшие показатели эффективности выдает та система, в который теплообмен происходит максимально низко. В идеале — теплый пол. Но в русской печке источник тепла расположен высоко — грубо говоря, на уровне кухонного стола. А потому в таком помещении под потолком может быть жарко, а у пола будут гулять холодные сквозняки.

Надо сказать, что, судя по раскопкам, наши предки понимали суть проблемы. Они часто старались построить очаг пониже. Для этого обычно применяли оставленный при строительстве кусок материкового грунта — печь просто вырезалась из него. Но потом от такой практики отказались. Все же неудобно постоянно иметь дело с низкой печью — поясница хозяйки долго таких нагрузок не выдержит. Еще в начале ХХ столетия высоту печи подбирали по росту главной женщины в доме, чтобы той было удобно работать.

На этом фоне другие минусы конструкции уже и не выглядят решающими. Хотя их тоже стоит упомянуть: громоздкость и большая материалоемкость системы. Необходимость усовершенствования такой популярной и распространенной печи с целью избавления от врожденных конструктивных недостатков понимали все. Только ленивый архитектор, печник или инженер-теплотехник, работавший в области гражданского строительства, не предложил какого-то своего решения.

Известны печи Львова, Турока, Кржталовича, Тимоховича, Подгородникова и масса безымянных конструкций, в которых авторы занимались только тем, что пытались сложить эффективные мини-варианты печки или заставить ее массив греться сверху донизу. И, надо сказать, многим это удалось. Но тут, к сожалению, эпоха массового печного отопления подошла к концу. И теперь русская печь применима больше как резервное отопление или приятная дачная экзотика.

В интернете и книгах по печному ремеслу можно найти чертежи самых разных по размеру и конфигурации русских печей, но воплотить большинство этих конструкций по силам только профессионалу. Усовершенствованная русская печь лишилась своего преимущества — простоты. Собственно, такие сложности сегодня не очень-то и востребованы. Для большинства современных реалий вполне достаточно и простой русской печи классической конструкции, о которой и поговорим чуть ниже.
