Самодельный мотоблок

Содержание

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Навеска

Самодельный мотоблок или мотокультиватор дополняют всевозможным навесным оборудованием. Это делается для того, чтобы расширить:

функционал;
область применения;
сезонность выполняемых работ.

Благодаря возможности компоновки, эксплуатировать самоделку можно в любой сезон, даже зимой, что позволяет круглый год задействовать технику. Помимо пахоты и культивирования навесным оборудованием производят вспашку земли, посадку и окучивание культур, выкапывание картофеля, а так же уборку территорий, заготовку сенажа. Если вдобавок к мотоблоку сделать прицепную тележку, то он сможет осуществлять ещё и транспортные функции, помогая перевозить тяжёлые, объёмные грузы. В связи с дороговизной оборудования для навески, многие стараются сделать собственные изобретения, используя чертежи, эскизы, авторское видео. Но если сделать одноточечное прицепное устройство на мотоблоке, то можно купить и новое оборудование, например от мотоблока Нева.

Грохотная картофелекопалка

Изготовление картофелекопалки к самоделке начинают с подготовки кузова каретки, сваренного из проволоки и тонких прутиков. Понять такой процесс поможет представленный здесь эскиз (так же можно воспользоваться видео).

Рис.4. Грохотная картофелекопалка

На оси самоделки перед кареткой устанавливают лопату, сделанную из стального листа и повторяющую форму корпуса картофелекопалки. Сзади к ней приваривают прутики удлинители, слегка загнутые к низу. Описание деталей подробно показано на схеме. Такая конструкция отлично подходит для огорода.

Плуг

Для изготовления плуга к мотокультиватору применяют высокопрочную легированную или листовую сталь толщиною не менее 3 мм. На схеме показан плуг в разобранном виде, главное не ошибиться с размерами.

Рис.5. Самодельный плуг

Сначала на основе чертежа подготавливают лекало и переносят его на картон, а потом — на металл, после чего вырезают при помощи болгарки. Лемех плуга рекомендуется усиливать высокопрочным металлом, например, от дисковой пилы. Отвал и стойку можно сначала сделать отдельно, а затем соединить воедино. Такая конструкция менее уязвима и в случае поломки какого-то элемента, будет легко произвести его замену. В месте закрепление лемеха и корпуса нужно усилить крепление. Также можно сделать и поворотный плуг. Главное чтобы прицепное устройство плуга совпало с крепление заднего прицепного устройства мотоблока. Но для периодичной работы после вспашке нужна борона.

Прицеп

К готовому мотоблоку многие стараются сделать самодельный прицеп или адаптер, оснащённый водительским местом. Мотоблочный прицеп устроен так, что на нем можно сидеть и управлять машиной, одновременно перевозя груз.

Рис.6. Устройство прицепа

1– держатель навесных орудий; 2– консоль; 3– водило; 4– подножка; 5– водительское сиденье; 6– рама; 7– кузов; 8– опорная балка; 9– болт М-8; 10– упорное кольцо; 11– колесо.

Раму для такого прицепа изготавливают из труб, уголков любого сечения. Для колёсной оси используют металлический стержень диаметром 30 мм. Кузов самодельного приспособления смастерить можно из досок, профнастила или листа металла толщиной 1,2-1,5мм. Для повышения прочности деревянный прицеп по углам усиливают металлическими пластинами, а сделанный из профнастила — дополняют рёбрами жёсткости. Крепление прицепа устроено так, что он подключается при помощи шкворня. Главное смотреть, чтобы совпали размеры.

Как собрать минитрактор своими руками на базе мотоблока Нева — чертежи и схемы

Наличие мотоблока значительно упрощает обработку почвы. Но следить за ним во время работы не всегда удобно. Учитывая, что многие модели обладают достаточной мощностью, их владельцы стараются улучшить конструкцию. Даже профессионалам будет полезно знать, что из мотоблока Нева собрать минитрактор не так уж и сложно. Чертежи и схемы для этого послужат основой для создания надежного и многофункционального агрегата.

Общие рекомендации

На первом этапе нужно определиться с оптимальной моделью силового агрегата. У него должно быть достаточно мощности, чтобы приводить в действие самодельную раму. Лучше для этого использовать модель Нева МБ-23С 9.0 ПРО. Его четырехтактный двигатель мощностью 9 л.с обеспечит тягу, необходимую для обработки земли с помощью навесного оборудования: культиватора, плуга и т.д.

Мотоблок Нева МБ-23С 9.0 ПРО

Если доступна модель с меньшей мощностью, вы можете сделать переходник вместо полнокадрового, как описано здесь. Он будет менее функциональным, но повысит комфорт мотоблока.

Что нужно для изготовления полноценного минитрактора? Давайте сначала рассмотрим его основные компоненты.

Рамка. Изготавливается из подручного металлолома. Поворотный механизм. Самая простая дисковая тормозная система. Элементы сиденья и кузова. Насадка для крепления фурнитуры, рычажная система для работы.

Большинство комплектующих можно приобрести в пунктах приема металлолома или на станциях автосервисов

В этом случае необходимо обратить внимание на качество и отсутствие брака

Во-первых, они определяются с функциями, которые должен выполнять минитрактор от мотоблока. Чаще всего выбирают универсальную схему, предполагающую обработку земли и транспортировку грузов. Для второго варианта вам понадобится прицеп, который вы можете сделать самостоятельно или купить уже готовую модель.

Чертежи

Общая кинематическая схема

Кинематическая схема составляется для правильной стыковки всех составляющих конструкции. В нем обязательно подробно описаны стыки вала мотоблока с колесной парой. Желательно, чтобы трансмиссия была на задней оси, чтобы трактор имел лучшую проходимость.

важно, чтобы все детали минитрактора были подобраны правильно. При необходимости возможно проведение их модернизации — обработки на токарном станке

Следует помнить, что срок эксплуатации и эксплуатационные характеристики будущего трактора будут напрямую зависеть от качества комплектующих.

При выборе схемы рисунка следует обратить внимание на поворотный механизм. Этот узел бывает двух видов

Перелом тела. Он отличается надежностью, но при этом рулевая колонка должна располагаться точно над узлом. Мини-трактор, построенный по этому принципу, будет иметь небольшую маневренность на поворотах. Установка рулевых тяг. Их установка потребует больше времени и заводских комплектующих. Но при этом можно будет выбрать место установки мотоблока (на переднюю или заднюю ось), причем угол поворота также значительно увеличится.

Выбрав оптимальную схему, можно приступать непосредственно к изготовлению агрегата.

Мини-чертеж шасси трактора

Делаем раму

Для самостоятельной сборки конструкции вам понадобится минимальный набор инструментов и аксессуаров. Последние лучше всего выбирать исходя из схемы и, при отсутствии комплектующих, вносить изменения в чертеж с учетом параметров заменяемых комплектующих.

Ламинированный металл для изготовления каркаса. Используются квадратная труба, уголки и швеллеры. Для изготовления корпуса рекомендуется использовать стальной лист толщиной 1,5 мм. Готовые детали подвески и качелей. Сварочный аппарат, электроды, болгарка, дрель, измерительный инструмент.

По подготовленной кинематической схеме и сборочным чертежам изготавливается рама минитрактора. По окончании этого этапа необходимо провести пробную установку мотоблока. Затем устанавливаются элементы подвески — ступицы и колеса. Тягу необходимо закрепить на переднем мосту. Завершающий этап — установка мотоблока и места водителя.

Далее следует проверить работоспособность получившегося накопителя. Испытания могут потребовать незначительной регулировки рулевого управления и регулировки углов установки колес. Только после этого можно будет установить аксессуары и проверить минитрактор в поле.

На первый взгляд кажется, что изготовление такой конструкции нецелесообразно — переходник имеет не меньшую комфортность. Однако при движении по вспаханному полю сцепление колес будет недостаточным, что приведет к формированию всего устройства. Именно поэтому при больших объемах работ рекомендуется использовать минитрактор, рабочие характеристики которого на порядок выше, чем у штатного адаптера.

2 План переделки мотоблока в снегоход

В первую очередь нужно продумать, как будет выглядеть ваш будущий «монстр», и перенести свои мысли на чистый лист бумаги. Если с черчением у вас проблем нет, то мысли можно изобразить в виде чертежей – это будет наилучшим вариантом, так как снижается риск ошибиться в расчетах. Также не лишним будет сделать макет, в качестве материала можно взять, например, картон.

Затем составьте список необходимых деталей и инструментов, которые пригодятся вам в реализации задуманного. Докупите недостающие запчасти. Убедившись, что все необходимое у вас в наличии, можете приступать к следующему шагу.

2.1 Этапы сборки

В целом сборку снегохода из мотоблока можно поделить на несколько этапов. Однако универсального плана нет, и каждый может выполнять работу в той последовательности, в которой ему более всего удобно.

сборка рамы снегохода

Большинство конструкторов-любителей действуют в такой последовательности:

Изготовление рамы:

• подготавливаются прочные трубы. Наиболее подходящий вариант – рама мотоцикла;
• посредством трубогиба создается желаемая форма;
• точечной сваркой проводится соединение труб.

Монтирование деталей:

• неразрывным швом закрываются все имеющиеся стыки;
• к раме приваривается кронштейн, на который крепится силовой агрегат (мотоблок);
• устанавливается сам мотоблок;
• установка сидения и других деталей (полозья, рулевые колонки, амортизаторы и прочие).

Особое внимание следует уделить точности расчета размеров деталей. Это нужно сделать, чтобы не пришлось в итоге разбирать и переделывать свое детище из-за неправильно вымеренной длины какой-нибудь трубы, к примеру. Снегоходная приставка должна выполняться строго по выбранному чертежу

Снегоходная приставка должна выполняться строго по выбранному чертежу.

2.2 Особенности сборки снегохода из мотоблока

Одной из основных особенностей и проблем, возникающих при сборке снегохода, можно назвать вопрос с гусеничной ходовой частью.

Некоторые мастера изготавливают гусеницы самостоятельно. Те, кому это не под силу, идут в специализированные торговые точки и покупают готовые заводские изделия. Зачастую можно встретить самодельный снегоход с половиной гусеницы серии Буран. В таком случае вес всей ходовой части, вместе с двигателем, равняется 20-30 кг.

Второй по значимости особенностью можно назвать реализацию ведомой части снегохода, которая крепится к мотоблоку. В качестве места для пассажиров и багажа можно использовать практически все, что приходит на ум. Например, можно установить на раму старое кресло или табурет. Можно и вовсе прикрепить к мотоблоку обычные сани, такие варианты также были замечены. А можно оборудовать раму несколькими сидениями, а к задней части прикрепить сани, которые будут играть роль багажника.

Варианты сидений для снегоходов

Третьей особенностью являются лыжи. В случае установки саней вам, вероятней всего, не придется возиться с подбором нужно размера лыжней и их конструкцией

Но, если лыжни вы собираетесь делать своими руками, то рекомендуем обратить внимание, что пластмассовые лыжи будут плохо сцепляться со снежной поверхностью, поэтому выбор материала должен быть продуманным. Также не поленитесь установить на них подрезы из металлического прута. Оптимальная толщина прута 8 мм в диаметре

Оптимальная толщина прута 8 мм в диаметре.

Также стоит отметить, что готовый снегоход, который вы сделали из мотоблока, будет неполноценным, если не дополнить его амортизаторами. Хоть это и не самая важная деталь, все же, улучшить качество езды и прибавить немного комфорта она способна. Хорошим вариантом здесь являются амортизаторы, которые ранее были установлены на рамах старых мотоциклов. Но для лучшего эффекта рекомендуется сделать такую конструкцию, которая позволит установить новые амортизаторы.

2.3 Рекомендации по эксплуатации снегохода

Невзирая, что никто не обязывает вас регистрировать самодельный снегоход из мотоблока, правило дорожного движения соблюдать все же стоит. По меньшей мере, не садитесь за руль в нетрезвом состоянии, не ездите на максимальных скоростях и старайтесь избегать опасных переездов (например, замерзших водоемов).

Самые успешные умельцы собирали таких самодельных «зверей», которые разгонялись до 70 км, а часть из них и вовсе могла рвануть до 80 км, но это были машины профессионалов. Однако среднестатистический самодельный снегоход развивает скорость 25-30 км/ч.

Техника безопасности при создании мотоблока

Важно все работы выполнять с учетом несложной техники по безопасности

Что касается используемых инструментов, то к каждому приложена соответствующая инструкция о том, как его следует использовать.
Крайне важно приступать к работе предварительно надев защитные очки, а также перчатки.
Не лишним будет и наличие специальной одежды. Во-первых, ее не так жалко испортить, а, во-вторых, это дополнительная возможность остаться в безопасности, совершая какие-либо ошибки при использовании инструментов.
Помещения, где планируется осуществлять подобные работы, должны быть с хорошим освещением, а также должно быть поступление свежего воздуха на постоянной основе.

Монтаж двигателя и гидравлики

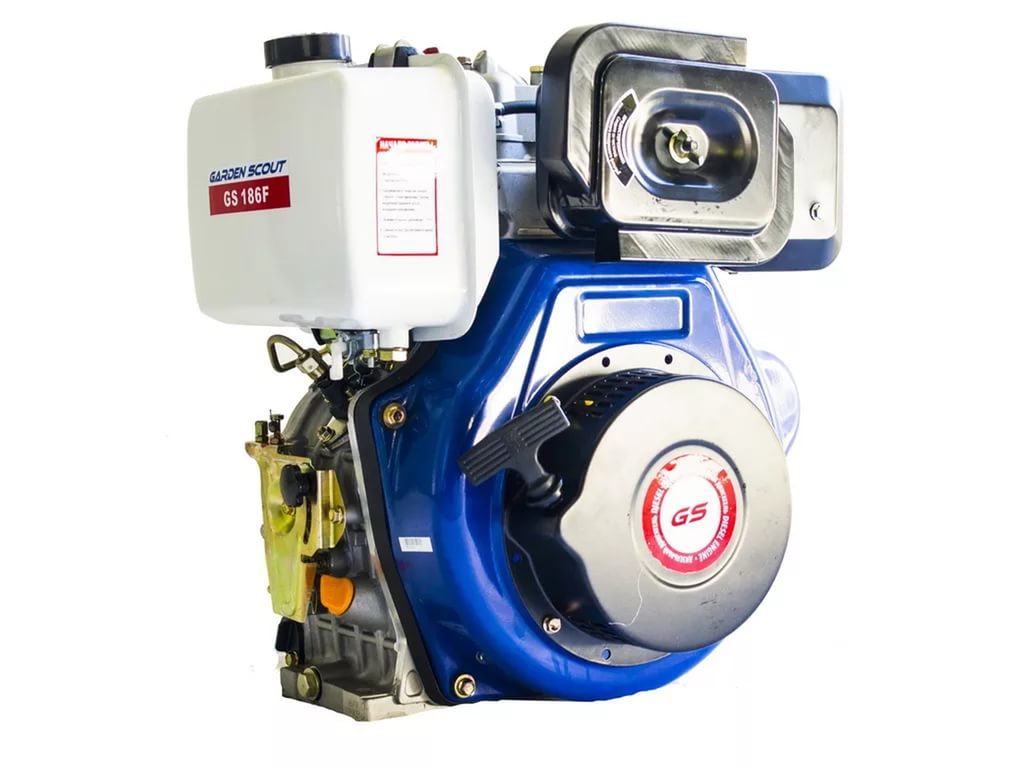

Самым выгодным вариантом для переделки мотоблока в самодельный четырехколесный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотокультиваторы марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.

Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным.

После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора. Тогда и почвофреза будет работать как надо.

Весь модельный ряд тяжелых мотоблоков (Скаут , Угра, Нева и др.) — https://garden-shop.ru/motobloki.html

Затем производят установку водительского кресла, а так же фар и габаритов, если планируется передвижение минитрактора по автодорогам. Они обеспечат безопасность при эксплуатации транспорта в тёмное время суток и позволят избежать проблем с требовательными сотрудниками дорожных патрульных служб.

Уменьшение шума от агрегата

Даже самые современные и дорогие мотокультиваторы издают сильный шум во время работы, особенно на повышенных оборотах. Этот фактор сильно утомляет оператора и может послужить поводом для ухудшения отношений с соседями. Решить проблему поможет самодельный глушитель. Это задача, которая по плечу любому мастеру, имеющему начальные навыки обращения с железом.

Для того чтобы сделать глушитель для мотоблока своими руками, потребуются такие инструменты и материалы:

рулетка;
сварочный аппарат;
болгарка;
электрическая дрель;
молоток;
алюминиевый хомут;
нержавеющая сталь толщиной 2 мм;
металлическая стружка.

Собрав все необходимое, можно начинать усовершенствовать выхлопную систему.

Делается это в такой последовательности:

Из нержавеющей стали изготовить 2 трубы овального сечения. Диаметр труб должен различаться на 1-1,5 см. Стыки труб скрепить с помощью сварочного аппарата.
В трубе меньшего диаметра проделать максимальное количество отверстий диаметром 8 мм. Обмотать ее металлической стружкой. Примотать стружку стальной проволокой.
Вставить меньшую трубу в большую. Зафиксировать их в нужном положении с помощью стальных прутков и сварки.
Прикрепить глушитель к выхлопной трубе и зафиксировать хомутом.

Уровень шума после такого усовершенствования снизится в несколько раз. Срок службы самодельного глушителя составит не менее 5 лет. Так, довольствуясь малым, можно значительно улучшить условия проведения сельскохозяйственных и прочих работ с использованием мотоблока.

Особенности изготовления культиватора с мотором от мопеда

Существует множество вариантов переделки бензиновой техники под мотокультиватор, или наоборот, изготовление снегохода из сельхозтехники. Ниже рассмотрим, как выполняется переделка мотокультиватора на основе мопеда.

В основу агрегата вложен двигатель Д8. Вокруг цилиндра потребуется напаять жестяной сосуд для вливания воды – таким образом, получиться своеобразная система охлаждения. Воду необходимо периодически менять, чтобы не допускать нагревания цилиндра выше 100 °С.

Переделанный агрегат должен снабжаться цепным редуктором с использование велосипедной звездочки. Нижняя часть редуктора будет выполнять силовую функцию, поэтому выходной вал потребуется усилить металлическими втулками, надежно зафиксированными на редукторе.

Как сделать мотоблок? Пошаговое изготовление мотоблока своими руками

Итак, процесс сборки мотоблока состоит из следующих этапов:

Проектирование, сбор и подготовка материалов и чертежи размеров мотоблока. Чем лучше будет проведена подготовка, тем меньше придется разбираться с переделкой собственных ошибок.
Сборка и сварка несущей рамы. Габариты рассчитываются, в зависимости от основного назначения, на раму приходится большая часть нагрузки, и сварка должна выполняться предельно качественно, а толщина стенки трубы должна быть не менее 2 мм.
Установка на раму мотора. К мотору присоединяется выхлопная труба и ручки управления, здесь очень важна компоновка элементов, и крепление мотора должно быть достаточно надежным.
Подготовка, установка и подсоединение редуктора. Этот элемент обеспечивает передачу движущей силы мотора на колесный привод, при другой компоновке усилие может перераспределяться на аппарат для перекапывания земли или фрезу.
Установка колесной базы. Обычно для движения используются обрезиненные колеса с глубоким протектором диаметром от 30 см. В некоторых моделях колеса заменены на цельнометаллические обода с рифленой структурой, которые разрыхляют, а не укатывают почву. Еще один вариант устройства мотоблока — это гусеничный ход с установкой контрроликов к ступицам и основы для гусениц из старых покрышек или ремней.
На двигатель устанавливается принудительное воздушное охлаждение.
Навешивается топливный бак, и протягивается питающий шланг к мотору.
Устанавливаются грунтозацепы для мотоблока.
Все элементы тщательно закрепляются, устанавливаются защитные кожухи.
Аппарат готов к тестовому запуску.

Предварительно устройство нужно проверить в работе на холостом ходу и только после нескольких пробных запусков подключать сначала легкую и затем полную нагрузку

В процессе тестовой эксплуатации важно отслеживать все посторонние шумы и вибрации и сразу устранять причину их появления

Лучшее самодельное оборудование

Самоделки с двигателем от мотоблока (читайте борона для мотоблока своими руками)также представляют определенный интерес. Среди них, наибольший интерес вызывает изготовление снегохода. В качестве ходовой части можно использовать транспортировочную ленту, на которой нужно прикрепить снегозацепы.

Кроме того, интересными являются варианты изготовления из мотоблока других различных видов техники:

Вездеходы. По типу конструкции напоминают минитрактора, но обладают колесами более высокого диаметра. Необходимо это для того, чтобы агрегат мог проходить по самым и труднопроходимым местностям.
Минитрактора. Данную конструкцию мы уже рассматривали, включающую в себя дополнительную часть рамы под вторую пару колес, а также рули и водительское место.

Приспособления для копания

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

болгарка;
сварочный аппарат;
электродрель;
тяжелый молоток;
наковальня;
профильная стальная труба 20х40 мм;
арматура 12 мм;
жесть (лучше нержавеющая);
штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.
