Автомобильный тахометр помогает водителям беречь двигатель + видео

Содержание

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

отсутствие хорошего контакта на минусовой клемме аккумулятора;
окисление или подгорание коричневого провода на катушке зажигания;
подгорание или износ контактов крышки распределителя зажигания, или бегунка;
износ подшипника вала трамблёра;
замыкание красного провода, питающего прибор, на «массу» автомобиля;
неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Комплектующие для сборки тахометра

Итак, тебе понадобятся:

датчик Холла из стартового набора ардуинщика KY-003
отладочная плата Arduino Nano v3
семи сегментный индикатор на драйвере ТМ1637
соединительные провода XH2.54 4pin и 3pin
2-ух жильный экранированный провод
набор «Все для паяния»
набор «Всё для изготовления печатных плат»
установленная на компьютере Arduino IDE желательно версии 1.6.5

Детали тахометра на Ардуино И установи библиотеку tm1637 в свою Arduino IDE. Как это сделать? Просто добавь папку из архива в папку куда установлена Arduino. Например С > Program Files (x86) > Arduino > Libraries

Библиотека TM1637 скачать

1 file(s) 9.72 KB Download

Подключение устройства своими руками

Не все разбираются в электронике, но уметь подключать измерительный аппарат все-таки желательно. Это не вызовет сложностей, ведь проводов лишь три. Первое, что следует сделать – это взять провод от тахометра в подкапотное пространство. Проще всего это получится сделать через отверстие троса спидометра. Дальше понадобится кусок проволоки. Она должна быть где-то один метр длиной, тонкая и жесткая. С одного конца при помощи изоленты закрепите провод от прибора. Старайтесь работать аккуратно. Другой конец проволоки аккуратно вставьте в отверстия троса и толкайте. Подключение электронного тахометра можно осуществить следующим образом. Плюсовой провод подключается к катушке зажигания (контакт Б). Сигнальный провод подключите к контакту К все той же катушки. Минус соедините с массой. Работайте максимально аккуратно, провода очень тонкие и очень ненадежные.

Прибор для измерения частоты вращения двигателя.

Тахометр

В последнее время стала очень актуальна проблема контроля оборотов двигателя автомобиля. Ранее предложенные схемы имеют ряд недостатков, связанных с большим количеством элементов, большим потребляемым током и возможностью контроля оборотов двигателя только в цифровой форме.

Тахометр-2 или Тахометр своими руками

Предлагаемый ниже тахометр вы можете собрать своими руками, прибор весьма прост по схеме, но обладает хорошими техническими характеристиками, собран на доступных компонентах. Тахометр может оказаться очень полезным при регулировочных операциях с электронными блоками зажигания двигателя автомобиля, при точной установке порогов срабатывания экономайзера и др.

Тахометр-3

Предлагаю простой, но надежно работающий на моем автомобиле «Форд-Эскорт» электронный тахометр. Прибор имеет двухразрядный цифровой индикатор, показывающий число тысяч и .сотен оборотов в минуту. Питается тахометр от бортовой сети автомобиля и потребляет ток 0,45А.

Электронный тахометр для автомобиля

Водителю иногда интересно знать, какое число оборотов развивает двигатель автомашины. Определить это можно с помощью несложного электронного тахометра (рис. 1), измерительного прибора, шкала которого градуирована в числах оборотов двигателя. Его удобно расположить поблизости от рулевого управления.

Электронный тахометр для мотоцикла

Во многих мотоциклах, мопедах, мотонартах и другой мототехиике отсутствует такой важный прибор как тахометр. Предлагаю простой и надежный электронный тахометр. Он рассчитан на работу с одноцилиндровым двухтактным двигателем внутреннего сгорания с контактной или бесконтактной системой зажигания и позволяет измерять частоту вращения коленчатого вала до 10000 об/мин.

Тахометр на Arduino

Тахометр – это полезный инструмент для подсчета RPM (оборотов в минуту) колеса или всего, что крутится. Самый простой способ сделать тахометр – это использовать ИК передатчик и приемник. В этой статье мы рассмотрим, как использовать ИК-передатчик и приемник для изготовления тахометра с применением Arduino. Результат отображается на ЖК-дисплее 16х2.

Простой тахометр с большими цифрами на ATmega8 и LCD 16×2

Предлагаю вариант тахометра на AVR микроконтроллере с большими цифрами на символьном дисплее. Цифры выстраиваются из отдельных сегментов на всю высоту дисплея, что делает показания прибора более читабельными. Рассчитывался на диапазон измерения от 300 до 9999 оборотов в минуту. Но получилось так, что при более высоких (от 10000) об/мин, младший разряд сдвигается за пределы экрана и прибор показывает количество оборотов в минуту, делённое на 10.

Начнем с определений. Что такое тахометр в автомобиле? Это прибор, фиксирующий частоту вращения коленчатого вала в автомобиле.

Разумеется, его применение не ограничено только автотранспортом. Определение количества оборотов в минуту необходимо при работе с различными механизмами:

турбина самолета
вал корабельной силовой установки
генераторы электростанций
фрезерные и токарные станки высокой точности
буровые установки
приборы учета электроэнергии и воды.

Кроме того, приборы для измерения частоты вращения применяются в научно-исследовательской работе. Любой тахометр состоит из двух частей:

Датчик вращения снимает показания с вала – объекта измерения
Сигнальное устройство либо подает команду на управляющую схему механизма, либо просто выводит данные на стрелочный прибор (цифровое табло).

Что такое тахометр

Что это такое в машине? Тахометр – особый измерительный прибор, предназначенный для определения частоты вращения разных элементов. Находится этот индикатор на панели приборов рядом со спидометром.

Что измеряет этот нужный прибор? Устройство позволяет определить количество совершаемых прокручиваний за единицу времени. Полученный результат зависит от интенсивности вращения роторов, вала, диска в разных машинах, механизмах и агрегатах. Сразу понять, что делает, как выглядит, где находится и что показывает прибор – затруднительно.

Кроме датчика скорости вращения, тахометр может сообщаться со специальным индикатором. Следовательно, устройство состоит из двух частей, связанных друг с другом электрической связью. Чаще всего принцип работы прибора основан на измерении скорости вращения коленчатого вала двигателя внутреннего сгорания (ДВС). Сам индикатор устройства находится на основной панели управления приборами, возле водительского сидения, рядом со спидометром.

В чем производит замер тахометр? Для легкового автомобиля измерение частоты вращения происходит в тысячах оборотов в минуту. В других транспортных средствах значения тахометра могут быть во времени (час, мин., сёк.), расстоянии (км, м, см), скорости (км/ч, м/с) и единицах.

Постараемся понять, зачем нужен тахометр в автомобиле. Он помогает быстро выбрать необходимую скорость (передачу). Если стрелка прибора на панели управления приближается к зоне, окрашенной красным цветом, следует переключиться на следующую передачу. В норме показатели должны быть в зелёной области – от 2000 до 3000 об/мин., превышение свыше 5000 об/мин., опасно для всех деталей авто. Такая мощность рассматривается допустимой на гоночных моделях.

Тахометр очень помогает вовремя переключить передачу (особенно это касается новичков)

Тахометр оборотов двигателя применяется для работ по настройке на холостом ходу. Какие обороты показывает тахометр? При пуске мотора обороты должны составлять около 800 в минуту. При пустом пуске они должны быть выше, могут достигать 1500 об/мин. Если есть перегрев ДВС наблюдается снижение числа оборотов до номинальных. Тестирование позволяет установить проблемы, если летом машина стоит и не двигается, а вращение достигает 1000. В случае, когда регулятор холостого хода работает неправильно, вероятен чрезмерный расход горючего. Показатели в ходе испытаний должны быть постоянной величиной, допустимы колебания в пределах 100 единиц.

Дальше по схеме

Резисторы и их номиналы могут немного различаться. Это зависит от диодов. Переменный резистор дает возможность менять уровень чувствительности полученного датчика. Так, «земля» соединяется с резистором на 33 кОМ и с переменным резистором, а тот, в свою очередь, соединяется с проводом, который нужно установить перед потенциометром. Минус светодиода соединяется через оставшийся резистор с землей, а плюс идет на «Ардуино». Итак, получилось три вывода – земля, плюс и сигнальный провод. В этой схеме применяется 8‑ми разрядный регистр сдвига и дисплей. В корпусе желательно продумать углубления для индикатора. Теперь резистор в 270 Ом паяется к светодиоду и дальше устанавливается в 12 контакт микроконтроллера. Теперь тахометр электронный готов. Можно заняться его программированием и калибровкой. Программу для «Ардуино» можно найти на автомобильных ресурсах.

Тахометр на мототехнику

Как поставить электронный тахометр на мотоцикл? Здесь у владельцев мототранспорта есть выбор: или приобрести готовое оборудование, либо изготовить самостоятельно. Предположим, что есть мотоцикл, есть прибор для контроля оборотов. Но как подключить электронный тахометр? Аппарат ТХ-193 от шестерки для этих целей подходит лучше всего для монтажа на отечественные марки мотоциклов.

Если мотоцикл не отечественный и имеется все тот же электронный тахометр, схема подключения немного изменится. В этом случае запитывать придется через замок зажигания. Там есть специальные контакты для этих целей. Если на мотоцикле нет стартера, тогда аккумулятор следует подключать к выходу выпрямителя. А от аккумулятора уже можно через выключатель подать питание непосредственно на тахометр. Если выпрямителя нет, нужно купить. Если нет аккумулятора, можно его поставить. Самый простой вариант — это источник питания от ИБП или старого фонаря. Если подключать измерительный прибор прямо к катушке генератора, тогда он сгорит. Во избежание этого можно попросить соседа-радиолюбителя сделать регулятор напряжения на тиристорах.

Если двигатель имеет три цилиндра, тогда здесь на вход подаются сигналы от двух катушек. Также существуют технические возможности для установки тахометра и на шестицилиндровые мотоциклы, но для этого уже требуется приобрести фирменное оборудование.

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

отсутствие реакции стрелки на изменение количества оборотов двигателя;
хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

отсутствие хорошего контакта на минусовой клемме аккумулятора;
окисление или подгорание коричневого провода на катушке зажигания;
подгорание или износ контактов крышки распределителя зажигания, или бегунка;
износ подшипника вала трамблёра;
замыкание красного провода, питающего прибор, на «массу» автомобиля;
неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

Разобрать распределитель зажигания.
Проверить состояние контактов прерывателя.
Зачистить контакты.
Произвести регулировку зазоров между контактами.
Проверить исправность конденсатора, установленного в прерывателе.
Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Типы современных тахометров

Важным параметром, который учитывают при выборе устройства, является рабочий диапазон скорости. Он устанавливает границу измерения, который способен контролировать прибор. Ещё один параметр — точность, которая задаётся в единицах, таких как ± RPM. Используемая технология датчиков: контактные, фотоэлектрические, индуктивные и с эффектом Холла.

В приборе контактного типа он входит в контакт с вращающейся частью. В фотоэлектрическом устройстве для измерения скорости используются световые лучи, видимые или инфракрасные. Частота разрыва, которого применяется для расчёта скорости. Индуктивные инструменты используют магнитные элементы для индукции магнитных полей, а частота активации — для измерения скорости. Конструктивные особенности:

счётчики;
таймеры;
стробоскоп.

Конфигурации дисплея включают аналоговые визуальные индикаторы, цифровые или графические видеодисплеи. Пользовательские интерфейсы и типы управления имеют аналоговые лицевые или цифровые панели и компьютерные программируемые интерфейсы. Современные тахометры оснащаются программным обеспечением для работы на ПК. У многих есть сетевые или коммуникационные интерфейсы. Доступные электрические выходы:

аналоговое напряжение;
аналоговый ток;
аналоговая модулированная частота;
переключатель или сигнализация;
светодиодный экран.

Тахометры классифицируются на основе технологии сбора данных. Типы применяемых устройств:

Аналоговые. Состоят из измерителя и интерфейса набора номера. Они не имеют возможности хранить базу данных, а также не вычисляют средние показания и их отклонения. Скорость движения преобразовывается в напряжение с использованием внешнего преобразователя частоты. Затем это измерение отображается аналоговым вольтметром.
Цифровые — состоят из ЖК-дисплея или светодиодного индикатора и памяти для хранения информации. Они осуществляют статистические операции и подходят для точного измерения и мониторинга любых видов времени. Цифровые тахометры чаще встречаются в наши дни, они дают числовые показания вместо использования циферблатов.
Контактный тип, контактируют с вращающимся валом, прикрепляется к дизелю или электродвигателю. Например, оптический кодер или магнитный датчик измеряет обороты. Они способны измерять скорость вращения в пределах от 0, 5 об / мин до 10 тыс. об / мин, имеют ЖК-дисплей, работает с диапазоном рабочих температур от 0 до + 40 C.
Бесконтактный тип не нуждается в физическом контакте с вращающимся элементом. В этом типе лазерный или оптический диск соединён с валом, результат считывается инфракрасным лучом или лазером. Этот тип замеряет скорость от 1 до 99,999 об/мин (токарный станок), угол обмера составляет меньше 120 градусов. Оборудованы ЖК-дисплеем, эффективны, долговечны, точны и компактны, а также видны с большого расстояния.
Временной, который вычисляет скорость по интервалу между входящими импульсами. Разрешение этого тахометра не ограничено, поэтому он более точен при измерениях низкой скорости.
Частотный, который вычисляет скорость по частоте импульсов. Этот тип работает с использованием красного светодиода, а оборот его зависит от вращающегося элемента. Он используется для высокоскоростных измерений. На рынке продаётся недорогой и высокоэффективный китайский вариант.

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

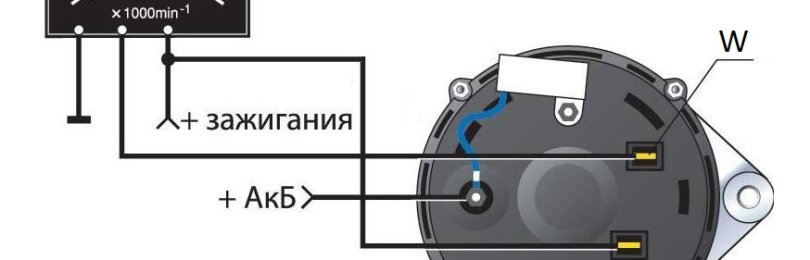

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

при продолжительной работе мотора возникающие вибрации могут испортить прибор;
неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Аналоговые и цифровые тахометры

Самодельный тахометр может быть двух типов:

Аналоговым.
Цифровым.

Различия видны из названий. Первые преобразуют электронный сигнал и выдают его на устройство индикации – вольтметры, амперметры, светодиоды. Вторые же преобразовывают аналоговый сигнал в последовательность нулей и единиц, которые с легкостью распознаются микроконтроллерами. Последние работают с такими сложными комбинациями, преобразуя в конечном счете исходную величину в числа на дисплее.

Схема аналогового тахометра.

Аналоговые тахометры состоят из следующих основных узлов:

электронной микросхемы, выполняющей роль усилителя и преобразователя аналогового сигнала;
проводки, соединяющей все элементы тахометра;
шкалы с определенной градуировкой, которая наносится при помощи одновременного замера скорости вращения эталонным тахометром (вместо шкалы могут использоваться светодиоды, смонтированные друг за другом);
стрелки, указывающей текущее значение искомой величины;
электромагнитной катушки, на которой расположена ось для стрелки;
считывающего устройства – прерывателя (в его качестве нередко выступает индуктивный датчик).

Схема цифрового тахометра.

Цифровые тахометры выполняют подобную функцию, но состоят из других узлов:

АЦП, имеющая 8 разрядов;
центральный процессор, выполняющий функцию преобразования аналогового сигнала в последовательность 1 и 0;
ЖК-дисплей для отображения текущего значения определенной величины;
датчик оборотов – прерыватель, должен использоваться либо с усилителем, либо с шунтами, в зависимости от конструкции;
специальная микросхема, позволяющая сбрасывать текущие значения на ноль;
в автомобилях к ЦП могут быть подключены датчики температуры жидкости, в салоне, давления масла, скорости, и многие другие.

В «сердце» микросхемы при помощи персонального компьютера закладывается определенный алгоритм, по которому происходит работа. В процессоре происходит расчет математических формул, которые зависят от того, какой параметр необходимо измерять. При мониторинге одной величины алгоритм будет самым простым.

Но цифровой тахометр в автомобиле можно использовать и как регистратор температур, давления, скорости. Микроконтроллер имеет несколько входов и выходов. К ним производится подключение считывающих устройств посредством буферных каскадов – преобразователей и усилителей сигнала. Но стоит отметить, что при введении в конструкцию тахометра дополнительного оборудования необходимо учитывать это в алгоритме и программном обеспечении микроконтроллера.

Чтобы изготовить самодельный цифровой тахометр, вам потребуется знание персонального компьютера и языка программирования. Окажется полезным и умение составлять алгоритмы. Поэтому более простым окажется использование обычных микросхем, которые усилят сигнал прерывателя и выдадут его на полосу из светодиодов или стрелочный индикатор. Если имеется ряд светодиодов, состоящий из 10 штук на каждую тысячу оборотов, то можно определить текущее значение с точностью до ста.

Как подключить автомобильный тахометр своими руками

Главная функция тахометра в машине — это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр.

Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу.

Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον— мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый.

Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения.

Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели.

Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

https://youtube.com/watch?v=TdI-Nn8XjmY

Как подключить тахометр через ЭБУ Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем.

Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала.

Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Закрепите механизм на его месте (место расположения определяется видом устройства). Чёрный провод подсоедините к массе (кузову) автомобиля. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.

Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе — прибор подключается к прерывателю трамблёра. Во второй системе — к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы — демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать». Случается, что выше обозначенную клемму найти невозможно

В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства.

Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея.

Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик — нужна замена.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

Как подключить тахометр на дизельный двигатель уаз

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения оборотов коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода. Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет. Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Автомобильный тахометр
