Сенсорная кнопка для arduino своими руками

Содержание

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой, примерно, нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Лёгкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя.

Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

  • панель защитная;
  • контактный датчик-сенсор;
  • электронная плата;
  • корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закалённого стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведённой схемой электроники прибора; 4 – корпус (шасси) выключателя (+)

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще выключатели с дистанционным управлением. То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Принцип работы резистивных сенсорных экранов

Это самый простой тип монитора. Он реагирует на трансформацию силы сопротивления в районе касания определенного предмета и поверхности дисплея. Самая распространенная и элементарная технология включает в свою конструкцию два основных элемента:

  1. Панель-подложку из полиэстера или похожего полимера, толщина которой не превышает нескольких десятков молекул. Прозрачная деталь служит для проведения токовых частиц.
  2. Светопроводящую мембрану из тонкослойного пластика.

Оба слоя покрываются специальным резистивным напылением. Между ними находятся микроскопические шарикообразные изоляторы.

В процессе работы мембрана прогибается, соприкасаясь с подложкой, в результате чего цепь замыкается. На операцию реагирует контроллер с аналогово-цифровым преобразователем, высчитывая величину исходного и текущего сопротивления, а также координаты точки контакта. Подобные устройства быстро показали свои отрицательные стороны, в результате чего инженеры улучшили конструкцию посредством добавления пятого провода.

Некоторые возможности брендовых выключателей

Кроме обычных функций включения и разрыва движения тока касанием, многие фирмы, производящие комплексы контроля сенсорного типа, оснащают их дополнительными агрегатами. Это вполне могут быть системы взаимосвязи между двумя одинаковыми устройствами или дистанционное управление. Первый случай достаточно интересен тем, что для контроля подачи энергии можно использовать не одно устройство, а несколько. Изменяя состояние любого из них, происходит и переключение прочих на выбранный режим работы. Кроме того, использование такой техники оправдано в комплексах «умного дома» или систем сигнализации, где дополнительно к ручному контролю используется автоматический. Примером может послужить охранный комплекс. При обнаружении проникновения, включается свет, производя психологическое воздействие на нарушителя, заодно подсвечивая его для более качественной видео и фото съемки.

Простая сенсорная кнопка

Простейшее сенсорное устройство можно собрать на нескольких доступных деталях. Всего три транзистора, три резистора и один светодиод, вот и всё. Собирать схему можно даже навесным монтажом, всё работать будет.

Транзисторы любые NPN структуры: КТ315, КТ3102 или BC547 или любой другой. Резисторы 0,125-0,25 Ватт. Светодиод любого цвета, но лучше красный, так как падение напряжение падение у него минимальное. Питание 5 вольт, больше меньше можно и меньше тоже.

Все компоненты были компактно соединены между собой на миниатюрной печатной плате, которую можно сделать просто вырезав лишнюю медь резаком оставив таким способом остроугольные многоугольники. Детали, использованные для поверхностного монтажа, транзисторы в sot-26 npn, резисторы 0805, перемычки – кусочки провода, вместо них, если есть берите крупный 2512 резисторы с нулевым (условно) сопротивлением. Сенсорное устройство работает сразу, без настройки.

Объяснение работы схемыДотрагиваясь до базы транзистора Q3 вы наводками открываете его, вследствие чего через его КЭ и резистор 1 Мом течет ток, который открывает следующий полупроводник Q2, тот открываясь открывает Q3, который уже управляет светодиодом, открываясь через его КЭ течет ток, от минуса идет к катоду светодиода, а к аноду он уже подключен. Резистор 220 Ом здесь “токоограничительный”, на нём падает лишнее напряжение, что защищает диод от деградирования кристалла и полного выхода из строя LED1Применение

Ну вот горит светодиод по касанию пальца – и что? А вот то, что вместо этого светодиода ставим реле и теперь мы можем управлять почти любой нагрузкой, в зависимости от характеристик применяемого реле. Ставим мощную лампу накаливания, подключенную к сети, а в разрыв этой цепи контакты реле. Теперь при нажатии, а точнее касании сенсора лампа светит.Также организовать включение/отключение нагрузки можно с помощью оптопары, если отсутствует реле, тогда также будет гальваническая развязка. Эта прекрасная вещь состоит из светодиода и фототранзистора, когда первый светит, то это открывает транзистор и через его КЭ может течь ток. Включаем нужные выводы оптрона в схему сенсора вместо светодиода LED1, а остальные два в разрыв источника питания и любой нагрузки. Эту деталь можно изъять из зарядок от телефона. Возьмите, к примеру, PC-17L1.

Чуть ниже вы видите дополнение к основной схеме, где показано как нужно подключать оптопару к схеме сенсора, также добавлен один транзистор, это нужно для того чтобы вы могли подключать весомую нагрузку, а не просто светодиоды на 20 mA.

Еще вместо реле и оптопары возможно применение двух npn транзисторов. Я так и сделал, схему вы видите. Работает это так: Q5 всегда должен быть открыт, через резистор 10 кОм, но через КЭ открытого Q4 на базу Q5 поступает “минус” и из-за этого он закрыт. Когда же вы касаетесь сенсора – то минус поступает через открытый Q1 на базу Q4 и закрывает его, теперь уж ничто не мешает Q5 оставаться открытым – нагрузка работает, а в моем случае мощный 1 Ватт светодиод ярко светит.

Так это выглядит в собранном состоянии.

Сенсор не имеет фиксации, дотронулись – светит, отпустили – не светит. Коль желаете сделать фиксацию – просто добавьте в схему триггер, например, на микросхеме КМ555ТМ2 или любой другой (можно даже на таймере 555 реализовать это). С добавление триггерной системы при касании к сенсору нагрузка будет включена до тех пор, пока не произойдет следующее касание или исчезнет питание схемы.

На практике это можно применить для быстрого включения и отключения освещения в комнате. Очень удобно, коснулся небольшого чувствительного участка, и комната освещена, второе касание отключит свет. Небольшое количество энергии будет теряться, но этим можно пренебречь.

Схема работает, но из-за своей простоты далеко не идеально. Если сенсор большой, то схема может срабатывать даже тогда, когда вы еще не дотронулись до него, также если вы рукой расчешете волосы возле датчика светодиод также может загореться. Выход из этой ситуации простой – миниатюрный сенсорный датчик.Как уже говорилось – открытие Q3 происходит за счет наводок, видеть это можно на видео, светодиод светит не постоянно, а подмигивает с большой частотой, но это хорошо заметно при съёмки. Яркость работающего диода не велика, если вы дотрагиваетесь только до базы третьего транзистора, но стоит вам коснуться еще и плюса питания, то ваше тело выступит в роле резистора и транзистор Q3 перейдет в насыщение. Но при таком раскладе для некоторых потеряется смысл сенсора. Эта схема очень проста и предназначена лишь для понимания принципа работы электронных компонентов, применять в серьезных конструкциях не рекомендуется.Видео

Механизмы управления

Конструктивные особенности определяют не только функции, но и внешний вид устройства.

Работа наиболее простых и распространенных клавишных выключателей заключается в замыкании цепи при нажатии. Популярность таких моделей объясняется низкой ценой, легкостью установки и ремонта, приемлемым сроком годности, надежностью и тем, что процесс использования проходит на автомате, без лишнего напряжения. В аварийных случаях режим включенного или выключенного света определяется по положению клавиши.

Чуть выше в ценовом диапазоне – кнопочные выключатели. Они отличаются разнообразием дизайна, есть модели с подсветкой панели в режиме темноты. Некоторые изделия работают по принципу ключа, при котором включение и выключение происходит последовательностью нажатия.

Другой, импульсный вариант с фиксацией – кнопка остается во вдавленном состоянии при включенном свете и возвращается в исходное положение при выключении. Есть также устройства с двумя кнопками: при надавливании на одну, другая выдвигается.

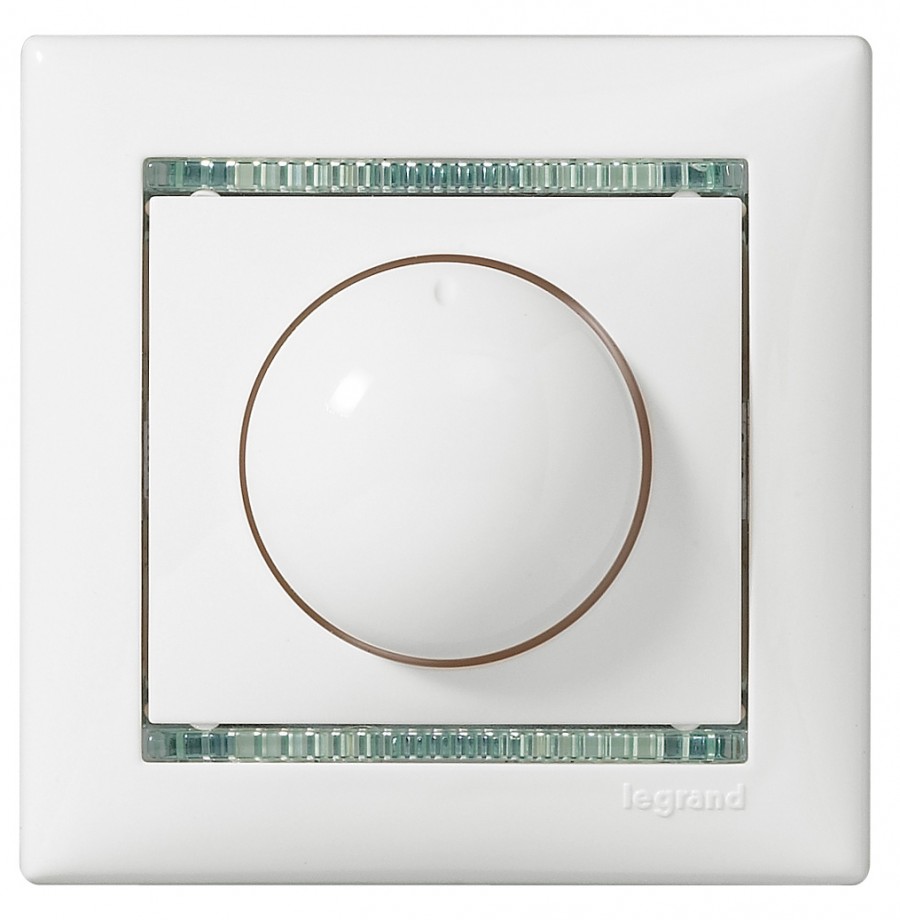

Поворотный механизм стилизованный под старину достаточно удобен в использовании, герметичность корпуса позволяет использовать его в помещениях с повышенной влажностью. Но подобный экземпляр нужно искать в специализированных магазинах и придется раскошелиться за особый дизайн.

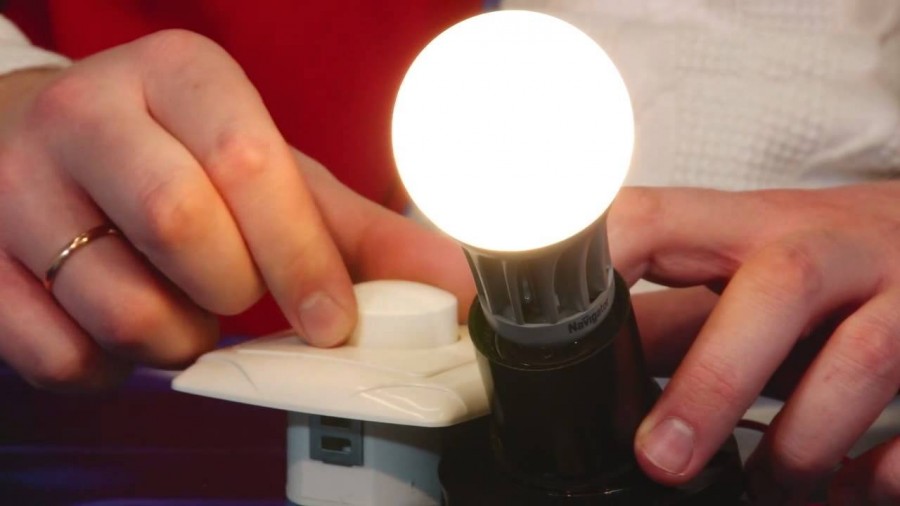

Диммер, устройство включения освещения со шкалой интенсивности, создает дополнительный комфорт и способствует экономии электроэнергии. Механические диммеры с функцией управления яркости могут работать только с лампами накаливания, при подключении ламп другого типа может получиться перерасход энергии и устройство очень быстро выйдет из строя.

Дополнительные функции могут быть обеспечены диммером, который устанавливается в стандартный проем для встроенного выключателя. Управление осуществляться вращением тумблера, крайние позиции которого выполняют включение и выключение.

Электронные диммеры могут быть оснащены дополнительными автоматами таймерного включения, имитацией присутствия, режимами плавного отключения и включения, затемнения, мигания и т.п. Такие устройства подбираются строго по типу используемых осветительных приборов. В них может быть встроено бесконтактное управление, осуществляемое по радио или инфракрасному каналу, а также при помощи шумовых сигналов или голосовых команд.

Сенсорными панелями, как правило, оснащаются многофункциональные устройства. Они наиболее удобны и гарантируют наибольшую безопасность от коротких замыканий. Управлять освещением дома или квартиры можно и при помощи пульта, что вполне актуально для больших площадей.

Можно обзавестись недорогим, по сравнению с многофункционалами, акустическим выключателем, работающим по хлопку. Другой бесконтактный вариант – оптико-акустическое устройство, реагирующее на шум и движение. В этом случае для управления светом достаточно просто взмахнуть рукой на близком расстоянии от датчика. Эти эффектные способы освещения лучше совместить с обыкновенным выключателем, во избежание нервотрепки из-за заводских дефектов и недоработок.

Сужение выбора пользу стандартных клавишных и кнопочных выключателей освещения, дает лучшее соотношение цены и качества. А если нужна высокотехнологичная многофункциональная система, стоит оградить себя от приобретения дорогостоящей продукции низкого качества, предварительно проверив авторитет и подлинность производителя.

Проекты с использованием сенсорной кнопки

Начнём с простого: при нажатии на кнопку загорается встроенный светодиод.


const int buttonPin = 7; // Выставляем значения порта, подсоединённого с сигнал-портом кнопки

void setup() {

pinMode(LED_BUILTIN, OUTPUT); // Команда для адекватного реагирования светодиода

pinMode(buttonPin, INPUT); // Открываем порт для считывания

}


void loop() {

buttonState = digitalRead(buttonPin); // Считываем статус кнопки (нажата / не нажата)

if (digitalRead(buttonPin)) { // Если кнопка нажата...

digitalWrite(LED_BUILTIN, HIGH); // Подаём напряжение на LED_BUILTIN - значение для встроенного светодиода

} else { // Иначе...

digitalWrite(LED_BUILTIN, LOW); // Не подаём напряжение

}

}

Теперь усложним задачу: Нажатием на кнопку изменяется режим работы светодиода.

const int buttonPin = 7; // Выставляем значения порта, подсоединённого с сигнал-портом кнопки

int count = 0; // Переменная, предназначенная для выбора режима работы


void setup() {

pinMode(LED_BUILTIN, OUTPUT); // Команда для адекватного реагирования светодиода

pinMode(buttonPin, INPUT); // Открываем порт для считывания

}

void loop() {

if(digitalRead(buttonPin)){ // При нажатии кнопки...

count = count + 1; // Изменяем режим кнопки

if(count > 2){ //В случае превышения значения count начинаем отсчет сначала

count = 0;

}

while(digitalRead(buttonPin)){ // Пустой цикл для ожидания, пока пользователь отпустит кнопку

}

}

if(count == 0) { // 3 режима по переключению кнопки:

digitalWrite(LED_BUILTIN, LOW); // 1: Выключенный светодиод

} else if(count == 1) {

digitalWrite(LED_BUILTIN, HIGH); // 2: Включенный

} else {

digitalWrite(LED_BUILTIN, HIGH); // 3: Мигающий

delay(100);

digitalWrite(LED_BUILTIN, LOW);

delay(100);

}

}

Модуль сенсорного однолинейного выключателя Classic Livolo VL-C701

Модуль сенсорного однолинейного выключателя Classic Livolo VL-C701

Подключить сенсорный выключатель к цепи освещения не составляет большого труда и все происходит по старой традиционной схеме. Современные системы электроники сейчас позволяют использовать специальные сенсорные панели в любой области и направления. Сенсорные выключатели один из самых востребованных товаров на рынке электротехники и у Вас появилась прекрасная возможность использовать их. Современная и продвинутая электроника сейчас объединяет как пользовательские функции, так и высокую безопасность в использовании электроприборов. Купив сенсорный выключатель Вы получаете высокий комфорт в использовании любыми приборами освещения. Многофункциональность данных приборов позволяет использовать их как в быту, так и в бизнесе.

Основные преимущества и достоинства сенсорного выключателя Livolo VL-C701:

Специально разработанные сенсорные датчики помогут Вам одним касанием на панели включить или выключить свет, бесшумная работа прибора обеспечивает максимальный комфорт и надежность;

Установка сенсорного выключателя не требует специальных навыков и оборудования, все операции по установке панели занимают считанные минуты и могут устанавливаться в существующие коробки по обычной схеме подключения, таким образом замена старых выключателей на современные новые сенсорные не требует серьезных трудозатрат;

Современная электронная система в сенсорном выключателе автоматически реагирует на разрыв цепи, замыкании, выхода из строя элементов освещения и автоматически переходит в режим выключения, тем самым уровень безопасности данного прибора находится на самом высоком уровне;

Цветовая светодиодная подсветка различных режимов сенсорного выключателя позволяет определять его состояние, включено – красный цвет светодиодной подсветки, выключено – голубой свет светодиодной подсветки, данная функция хорошо различима как в темное время суток, так и при ярком освещении;

Поверхность сенсорного выключателя изготовлена из высокопрочного закаленного стекла с отшлифованными краями, это позволяет безопасное использование данного выключателя, стильный дизайн и возможность очистки поверхности панели любыми способами;

Электронная система выключателя разработана и адаптирована ко всем типам ламп, это могут быть как обычные лампы накаливания, галогеновые, светодиодные, также данные выключатели могут быть задействованы для работы любой техники и оборудования, что значительно расширяет возможности использования;

Контактная группа в сенсорном выключателе разработана для использования все типов проводки, надежное резьбовое соединение для проводов и их фиксация дает гарантированную безопасность при использовании и эксплуатации;

Высокая надежность выключателя обуславливается в отсутствии в нем механических частей, которые могут преждевременно выйти из строя, полностью контролируемая электроникой рабочая часть выводит данный прибор на самый высокий уровень безопасности и качества;

Возможность использования данных сенсорных выключателей для дистанционного управления при помощи различных пультов и систем удаленного управления, система управления радиосигналом выключателя позволяет без лишних хлопот управлять зонами освещения и с достаточно больших дистанций;

Современный дизайн и различные цветовые решения позволяют использовать данное оборудование в любых интерьерах с различным дизайном;

В некоторых случаях, сенсорный выключатель может нестабильно работать с освещением низкого напряжения, такими источниками света как светодиодные ленты и лампы до 18 Вт, может проявляться мигание ламп в выключенном состоянии. Для достижения положительного результата необходимо приобрести LED адаптер, который решает эту проблему.

Конструктор: Да Количество линий нагрузки: 1 Дистанционное управление: Нет Светодиодная подсветка: Да Индикация состояния включено/выключено: Да Максимальная нагрузка на линию: 1000 Вт Рабочее напряжение: 110-250 В (переменный ток 50-60Гц) Сила тока: 5 А Степень защиты: IP20 Собственная потребляемая мощность: ≤0.1 мВт Срок службы: 100000 переключений Метод крепления контактов: винтами Условия эксплуатации: температура -10~50℃, влажность ≤95% Установка: в круглую монтажную коробку D 65-70 мм Метод крепления выключателя: винтами Материал корпуса: термостойкая электротехническая пластмасса

Сенсорное управление

Это разновидность электронного режима. Нужные параметры и программы вводятся только с помощью сенсорных кнопок.

Среди пользователей по популярности идут следующие модели управления:

  1. Электромеханические.
  2. Сенсорные.
  3. Механические.

Автоматические и пользовательские программы управления

 Регулируют режимы духового шкафа с помощью набора команд, входящих в программы управления. Хозяйке нужно только менять параметры режима работы в процессе готовки  — влажность, температуру, скорость вентилятора.

Автоматические программы

производители разрабатывают такие программы для максимального упрощения приготовления всем известных кушаний; хозяйке достаточно лишь выбрать блюдо. При этом иногда приходится устанавливать вес, интенсивность нагрева и др.; все остальное сделает программа: включит нужные режимы, рассчитает время, задаст параметры и оповестит, когда будет все готово (просто космос какой-то!).

Ваши собственные пользовательские программы

понадобятся, когда в списке стандартных программ нужное блюдо отсутствует; хозяйка сама задает последовательность и время действия режимов; агрегат сохранит в памяти алгоритм приготовления блюда. Когда вам снова захочется съесть это кушанье, он активирует записанную последовательность.

ВАЖНО! Пользовательские и встроенные программы наличествуют только в духовых шкафах с сенсорным и электронным управлением

Сенсорная кнопка

Ни для кого не секрет, что прогресс не стоит на месте. Постоянно появляются новые технологии, совершенствуются старые. Сенсорные экраны появились совсем недавно (по меркам человечества), но уже прочно вошли в нашу повседневную жизнь. Телефоны, телевизоры, терминалы и прочие в большинстве своём используют «беcкнопочные» технологии. В кавычках это слово по той причине, что они всё-таки используют кнопки, только сенсорные. О них в данной статье как раз и пойдёт речь, а если точнее, о Touch module для Arduino.

Принцип работы сенсорных кнопок

Модули с сенсорными кнопками в большинстве своём используют проекционно-ёмкостные сенсорные экраны (https://ru.wikipedia.org/wiki/Сенсорный_экран)

Если не вдаваться в пространственные объяснения их работы, для регистрации нажатия используется вычисление изменения ёмкости конденсатора (электрической цепи), при этом важной особенностью является возможность выставлять различную начальную ёмкость, в чём мы убедимся далее

Сенсорные или механические кнопки

+     Сенсорная кнопка «ощущает» нажатие даже через небольшой слой неметаллического материала, что обеспечивает разнообразие в использовании её во всевозможных проектах.

+     Из предыдущего пункта вытекает и этот – возможность использовать сенсорную кнопку внутри корпуса повышает привлекательность проекта, что не влияет на функционал, но достаточно важно в повседневной жизни, чтобы не обращать на это внимание. +     Стабильное функционирование, которое выражается отсутствием подвижных частей и частой калибровкой (о чём будет сказано ниже). Вам не придется беспокоиться о дребезге кнопок, возникающем при использовании механического собрата, что существенно облегчит жизнь начинающему ардуинщику

Поэтому ещё один плюс, пусть и не для всех – простота при работе

Вам не придется беспокоиться о дребезге кнопок, возникающем при использовании механического собрата, что существенно облегчит жизнь начинающему ардуинщику. Поэтому ещё один плюс, пусть и не для всех – простота при работе

+     Стабильное функционирование, которое выражается отсутствием подвижных частей и частой калибровкой (о чём будет сказано ниже). Вам не придется беспокоиться о дребезге кнопок, возникающем при использовании механического собрата, что существенно облегчит жизнь начинающему ардуинщику. Поэтому ещё один плюс, пусть и не для всех – простота при работе.

Из минусов можно отметить следущее:

  • Сенсорные кнопки плохо работают при минусовых температурах, поэтому они непригодны для использования за пределами помещений.
  • Высокое потребление электричества, вызванное необходимостью постоянно поддерживать одинаковую ёмкость.
  • Сенсорная кнопка не работает при нажатии её рукой в перчатке либо плохо проводящим электричество объектом

Особенности конструкции и принцип работы

Внешний вид классической модели электронного коммутационного устройства практически идентичен с сенсорной панелью и представляет из себя экран из глянцевого электрохромного материала (кристаллическое стекло) с нанесенной на него разметкой. В широком разнообразии представлены варианты дизайна, цвета и конфигурации приборов.

Независимо от внешних характеристик и количества подключенных потребителей, конструктивно сенсорный прибор состоит из таких основных частей:

  1. Контроллер или блок управления. За декоративным лицевым экраном находится активная поверхность чувствительного элемента, реагирующая на различные раздражители. Исходя из типа сенсорного выключателя, раздражителями выступают: касание объекта воздействия, в некоторых моделях приближение, хлопок в ладоши, голосовая команда.
  2. Полупроводниковый преобразователь. В предыдущем блоке вырабатывается сигнал, который на этом участке преобразуется в электрический достаточной мощности для срабатывания.
  3. Коммутационная часть. Посредством коммутатора осуществляются основные действия в электроцепи: размыкание, замыкание или плавное регулирование степени нагрузки, подаваемой на светильник.

Исходя из устройства электронного изделия его принцип действия очевиден: осуществляя легкое прикосновение пальцев к панели, производится сигнал, который преобразуется и вызывает включение реле.

Дополнительные функции, встроенные в универсальный выключатель сенсорного типа, часто применяются для обустройства системы умный дом: контроль работы приборов обогрева, открытие/закрытие оконных роллетов и другие

Подключение проходного выключателя

Если рассматривать выключатель Legrand с подсветкой, схема подключения которого находится выше, то необходимо отметить, что он отличается безопасностью использования этой продукции, которая изготовлена из материалов, значительно увеличивающих срок эксплуатации. А о простоте подключения выключателей этой компании и говорить не приходится, настолько все продумано и легко осуществляется.

При изготовлении выключателей используется поликарбонат и оцинкованная сталь. Винты, захваты и суппорт — все это выполнено из этого металла. Из поликарбоната сделаны клавиши, механизмы, корпус и рамка. А это гарантия того, что на протяжении долгого времени выключатель «Легранд» с подсветкой, схема подключения которого крайне проста, не потрескается и не разрушится от солнечного излучения.

Плюсы и минусы

Единственная функция, заложенная в работу первых диммеров, состояла в механической регулировке степени яркости светового прибора.

Современные регуляторы пошли гораздо дальше и способны дать пользователю следующие преимущества:

  • Автоматический способ включения и отключения осветительных приборов.
  • Возможность дистанционного управления посредством радиоканала, шумового эффекта, голосовой команды.
  • Сохранность ламп, которые зачастую сгорают из-за резкого броска тока. Современные диммеры позволяют этого избежать.
  • Имитация присутствия человека в доме. Такая функция позволяет отпугнуть воров от покушения на ценности дома при отсутствии хозяев. Специально запрограммированное устройство способно по очереди включать осветительные приборы в разных частях дома, создавая иллюзию нахождения людей внутри жилища.

Как и всякая другая техническая новинка диммер не может похвастаться стопроцентной универсальностью, имея некоторые существенные недостатки:

  • устройство способно вызывать помехи электромагнитного характера;
  • не может обеспечить работу люминесцентных ламп и приборов освещения, включающихся благодаря пусковой регулирующей аппаратуры;
  • устройство не дает высокий КПД при подключении ламп накаливания.

Правила и схемы подключения

Установка сенсорных выключателей не сложнее, чем установка обычных клавишных. Приступая к монтажу, помните о технике безопасности, а если не уверены в своих силах, воспользуйтесь помощью специалиста.

Схема подключения к сети

Подключение сенсорного выключателя аналогично подключению обычного. Его можно установить на тоже место. Для этого необходимо выполнить последовательно эти шесть пунктов:

  1. обесточить сеть;
  2. демонтировать старый выключатель;
  3. снять с нового выключателя верхнюю панель;
  4. соединить провода с предназначенными для них клеммами;
  5. поставить механизм в монтажную коробку и закрепить;
  6. зафиксировать панель.

Схема подключения проходных сенсорных выключателей

Схема подключения похожа на подключение любого сенсорного выключателя. Разница в том, что для корректной работы нескольких проходных выключателей нужна их синхронизация между собой.

Для синхронизации выключателей надо поочередно прикоснуться к сенсору каждого выключателя (первого, второго, третьего и т.д.), задержаться на 4-5 секунд.

Для сброса синхронизации, необходимо задержаться на сенсоре последнего выключателя до появления звукового сигнала (примерно 10 секунд).

Схема подключения импульсных сенсорных выключателей

Импульсный выключатель находится в состоянии «включен» только в момент нажатия и удержания кнопки. Чаще всего, это дверной звонок, или кнопка для поднятия жалюзи. Монтаж происходит по стандартной схеме. Обычно имеет две клеммы и рассчитан на одну линию нагрузки.

Схема подключения сенсорных выключателей со стабилизатором тока 12В

Между прибором и выключателем должен располагаться стабилизатор пускового тока и LED-адаптер. Такую схему применяют в том случае, если приборы при включении потребляют ток в десятки раз превышающий номинальный. Например, мотор вытяжки.
