Установка газобаллонного оборудования (гбо) на автомобиль

Содержание

Изготовление кабеля ГБО

Что потребуется для настройки ГБО?

  • кабель ГБО (его-то мы и будем делать)
  • драйвер кабеля ГБО
  • ноутбук с временем автономной работы около 2-х часов
  • программа Lovato Easy Fast
  • obd-адаптер
  • мобильный телефон с bluetooth программой Torque или ODB Doctor
  • прочитайте статью о сути настройки ГБО Ловато

Итак, на наше авто уже установлено ГБО 4 поколения, требуется произвести его настройку. Начнем с разъема, его можно найти неподалеку от блока ГБО. Он спрятан под черным колпачком и выглядит как показано ниже. Именно к нему мы и будем подключаться.

Распиновка разъёма Lovato

  • GND (масса)
  • Rx (прием данных)
  • Tx (передача данных)
  • +12 (питание, нам не пригодится)

Правильное подключение кабеля ГБО к разъёму:

В интернете приведено 2 вида распиновок этого кабеля и они противоречат друг другу. Если бы у меня тогда под рукой был вольтметр, пошел Ва-Банк:) Как оказалось, если перепутать и подключить массу кабеля ГБО на +12 разъема — ничего страшного не происходит, но лучше так не ошибаться. Rx и Tx можно путать местами. Rx и Тx адаптера должны быть подключены к Tx и Rx ГБО соответственно, т.е. перекрестно. Абсолютно понятно, что работать кабель будет, только после правильного подключения всех пинов.

Наш кабель Разъём блока ГБО
GND GND
Rx Tx
Tx Rx
нет +12

Где взять преобразователь USB→UART?

Вы можете удивиться, но дата-кабель, ценой около 100$, можно изготовить самостоятельно за 3$. По факту, этот кабель не что иное, как USB→UART адаптер со специальными уровнями TTL. С этой задачей прекрасно справляется микросхема PL2303HX:

  • Можно заказать преобразователь на чипе PL2303HX на AliExpress, ориентировочный ценник 0.85$.

Китайский преобразователь USB в UART.

Дата кабель от старого сотового телефона.

Для подключения к разъему ГБО Lovato очень удобно использовать DIP-штырьки, купить можно в любом магазине радиодеталей или заказать с AliExpress, их можно ломать и использовать по одному.

Планка пинов для DIP-монтажа.

Припаяйте провода к этим штырькам и вашему адаптеру. Рекомендую сделать провода достаточно длинными, что бы можно было конфигурировать ГБО из салона авто, это требуется для онлайн-настройки, об этом позже.

В итоге, у нас должен получится примерно такой кабель:

Самодельный кабель для ГБО.

Работает ли наш кабель? Последние тесты.

Для работы адаптера устанавливаем драйвер (скачать можно с сайта разработчика микросхемы Profilic PL2303HX). Если вы используете пиратскую версию микросхемы, драйвера установятся, но не будут работать, эта проблема реашается установкой драйвера более ранней версии(скачать можно в конце статьи). Проверить работоспособность свежесобранного кабеля можно программой Com Port Toolkit. Рабочая программа условно делится на две части: левая панель передача, правая прием.

Замкните между собой контакты Rx и Tx, таким образом, все что вы отправите через этот кабель, будет сразу же им принято. В левой панели Com Port Toolkit

попробуйте отправить несколько байт, если в правом окне отобразятся эти же байты, значит кабель исправен.

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе


Комплектация ГБО 2 для карбюратора Комплект второго поколения включает:

  • клапан заправочный;
  • газовый баллон с мультиклапаном и датчиком уровня;
  • заправочная, расходная магистрали;
  • редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
  • кнопка выбора типа топлива;
  • дозатор газовой смеси (регистр мощности);
  • устройство смешивания газа с воздухом (смеситель);
  • электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором


Комплект ГБО второго поколения для инжекторного ДВС

Здесь комплектация отличается несколькими составными элементами:

  1. кнопка именно для инжекторной системы, но бывают и универсальные;
  2. перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
  3. эмулятор бензиновых форсунок;
  4. эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

  • облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
  • уменьшает расход газа в среднем на 7-10%;
  • позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Установка ГБО своими руками: пошаговая инструкция

Если же владелец автомобиля решился на этот шаг, то каждый этап необходимо выполнять вдумчиво, использовать несколько источников для сравнения инструкций и консультироваться с квалифицированными специалистами. Именно это занимает больше всего времени. При этом установка ГБО на карбюратор своими руками – это возможность повысить уровень знаний и умений.

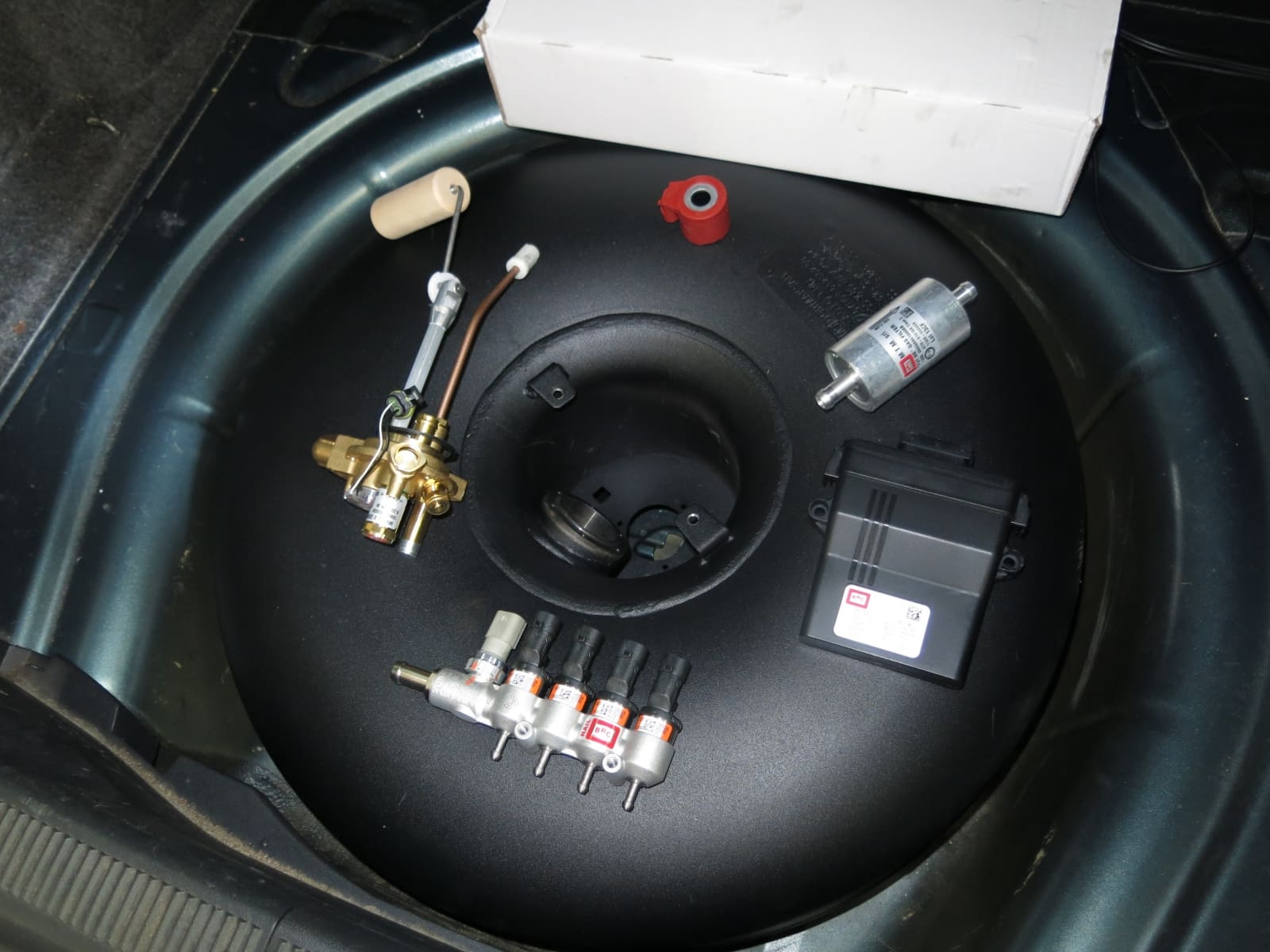

Начать работу стоит с закупки всех запчастей оборудования. В стандартный комплект газобаллонного оборудования 4 поколения входят:

  1. Комплект ГБО. В его состав могут входить различные элементы, в зависимости от марки автомобиля. Эту информацию лучше уточнять у специалистов. Владельцы производят закупку жгутов, «мозгов», клапана, шлангов, форсунок, датчиков, кнопки и редуктора.
  2. Баллон. Выбирать этот элемент стоит, исходя из конструкции автомобиля. Существуют различные исполнения: в виде тора, прямые и т. д.
  3. Мультиклапан. Желательно, чтобы он был укомплектован выносной системой для заправки.
  4. Сенсор уровня газа.
  5. Программатор, необходимый для настройки блока управления.
  6. Диск, на котором есть инструкция, схемы и прошивка.
  7. Жгут форсунок.
  8. Медные шланги 1,5 и 8 метров, диаметр 8 и 6 соответственно.

Вам будет интересно >> Установка ГБО 4 поколения на Рав 4

Как показывает практика, стоимость всех запчастей находится в районе 20 тыс. руб.

Чаще всего этого оборудования достаточно. Размер затрат может быть различным. Здесь многое зависит от комплекта и стоимости самого баллона. В среднем, общие расходы составляют около 25тысяч рублей.

Очередность выполнения операций:

  • установка баллона;
  • монтаж мультиклапана;
  • монтаж датчика уровня;
  • установка электромагнитного запорного клапана;
  • монтаж магистралей и заправочного устройства;
  • проверка системы на герметичность;
  • монтаж редуктора;
  • врезание и монтаж форсунок в коллектор;
  • сбор магистрали низкого давления;
  • заправка бака и опрессовка;
  • установка «мозгов»;
  • настройка системы и проверка работоспособности.

При установке баллона необходимо учесть, что отверстие под мультиклапан должно располагаться с той стороны, где и заливное отверстие топлива. Мультиклапан устанавливается на баллон при помощи болтов. Процесс установки датчика уровня на мультиклапан может различаться в зависимости от выбранной модели.

Больше всего времени может занять монтаж магистралей и заправочного устройства. В газовом оборудовании 4 поколения имеется две магистрали. Одна используется в качестве основной магистрали, а другая – в качестве заправочной. Для соединения медных трубок используются медные болты и бочонки.

Для того чтобы определить герметичность монтируемой системы, необходимо использовать компрессор. Достаточно будет пропустить через магистрали 5-6 атмосфер, чтобы понять, пропускают ли они воздух.

Редуктор монтируется в подкапотное пространство. Как правило, лучше всего расположить его недалеко от радиатора

Это не так важно, как расположение выходного отверстия. Оно должно быть сверху, и направляться по движению автомобиля

Еще одно условие – это нахождение ниже уровня охлаждающей жидкости.

При фиксации и монтаже форсунок важно, чтобы трубки от них не отличались длиной. Лучше, если они будут короткими

После того, как вся система будет укомплектована, необходимо производить ее настройку.

Принцип работы

Необходимо отметить, питание газовой смесью, исполнение всей газобаллонной системы предыдущих поколений значительно проще, чем конструкция бензиновой системы подачи топливной смеси.

Перевод транспортного средства для работы на газобаллонном оборудовании, его соответствующее переустройство выглядит таким образом. Предварительно в багажном, грузовом отделении, под днищем машины, на раме монтируют специальную емкость, предназначенную для заполнения газом. В двигательном отсеке (подкапотное пространство) устанавливают редуктор-испаритель, дополнительные устройства, функции которых связаны с подачей в мотор газовой смеси, и механизмы регулировки топлива.

Баллоны заправляются жидкой смесью пропана-бутана. Если давление соответствует атмосферному, топливо имеет газообразное состояние. Если давление выше атмосферного, газ преобразуется в жидкое топливо, которое при бытовых температурах может испаряться. Поэтому под сжиженный газ используются только герметичные емкости. Давление в них может составлять 2-16 атмосфер.

Газовые пары формируют давление, благодаря которому они подаются в газовый трубопровод повышенного давления. Заправка газового баллона и подача из него топлива в магистраль производится через мультиклапан. Для выполнения заправки дополнительно применяется специальное выносное приспособление.

Установка ГБО

Запись на регулировку или диагностику ГБО осуществляется по номеру:

+7

Выездная настройка ГБО в движении – это более точная регулировка и диагностика ГБО 4-го поколения.

Почему именно в движении? Вот ответ на этот вопрос:

1. во время движения двигатель получает необходимую нагрузку;

2. только под нагрузкой вырисовывается карта движения ТС;

3. современные двигатели имеют краткосрочные и долгосрочные топливные коррекции, которые меняются в зависимости от режимов езды (так называемое обучение);

4. благодаря расстоянию в 5-10 км, которые проезжает автомобиль во время выездной настройки ГБО, возможно увидеть изменение топа активных коррекций;

5

самое важное в выездной настройке ГБО – это дать двигателю поработать в режиме максимальной нагрузки,что позволит увидеть нет ли обеднения или обогащения смеси, из-за которого возможен большой расход топлива и неправильная работа двигателя в общем

Из чего состоит процесс настройки ГБО в движении?

1. Процесс настройки ГБО в движении занимает в среднем от 30 до 60 минут;

2. первоначально автомобиль проходит обкатку на бензиновом топливе, во время которой снимаются показания датчиков в разных режимах нагрузки;

3. второй заезд на автомобиле проводится уже на газовом топливе, в тех же режимах, что и на бензиновом топливе. Второй заезд позволяет нам увидеть отклонения в показаниях;

4. по результатам двух заездов, мастер на основании отклонений производит настройку;

5. в случае если по техническим причинам, обнаруженным во время заездов, настройка не возможна,выдаются рекомендации по устранению технических неполадок.

Если вы уже решились записаться к нам на выездную диагностику ГБО в движении, то эти рекомендации именно для Вас:

1. автомобиль должен быть заправлен бензином и газом минимум на 20л;

2. зажигания, выхлопная система должны быть исправными;

Сообщите о неисправностях ЗАРАНЕЕ, чтобы исключить потери вашего и нашего времени.

3. газовая аппаратура не должна иметь утечек топлива и уровень антифриза/тосола должен быть в норме;

4. если в скором времени предстоит регламентное ТО автомобиля, рекомендуем произвести настройку ПОСЛЕ проведения данных работ или провести обслуживание в нашем сервисе;

5. во время настройки автомобиль будет ездить на повышенных скоростях. Если вы неопытный водитель,пожалуйста, предупредите мастера до начала диагностики;

Автомобили с замечаниями в работе ГБО или двигателя механического характер

а: рывки, пропуски воспламенения, поломки, горит check и т.д. Не подлежат настройки ГБО

в движении, так как невозможно устранить механические дефекты на трассе,для этого нет технических условий.

Преимущества регулировки ГБО в движении:

— Настройка производится в самых реальных условиях эксплуатации;

— Возможность многократного повтора нагрузок;

— Минимальная подготовка к работе (оба бака заправлены топливом);

— Высокая эффективность при низкой цене.

Хочется еще раз обратить внимание (так как мы с этим часто сталкиваемся):во время регулировки ГБО на трассе, ваш двигатель, коробка, катализатор могут получать повышенные нагрузки. Если вы сомневаетесь в исправности вашего автомобиля (или вам уже точно об этом кто-то до нас сказал) лучше всего приехать к нам на сервис для предварительного осмотра и консультации

Регулировка проходит на улице Восточный обход дом 19

Встреча на парковке магазина ЛЕНТА

1.Запись с Понедельника по Пятницу 2.Регулировка проходит в Субботу

с 9-30 до 17 часов

Как подключить все элементы газовой системы?

В каждом комплекте ГБО 4 поколения должна присутствовать схема подключения для инжекторного автомобиля, согласно ей устанавливается система. Для разных производителей она может незначительно отличаться (например, электросхема), но общий принцип установки для всех видов газобаллонного оборудования одинаков.

Процесс установки начинается с подкапотного пространства. Для начала желательно обезопасить лакокрасочное покрытие автомобиля, накрыв облицовку и крылья тряпичным материалом. Снять клеммы АКБ.

Правильная установка газовых форсунок

Для того чтобы поставить форсунки ГБО, нужно обязательно демонтировать впускной коллектор. Можно конечно и не снимать, но тогда есть вероятность столкнуться с рядом затруднений:

  1. неудобно сверлить коллектор;
  2. нарушение правильного/синхронного позиционирования штуцеров-распылителей (врезок) форсунок;
  3. попадание металлической стружки в цилиндры двигателя.

Если пластиковый коллектор — не так критично, то дюраль/алюминий, тем более чугун недопустимо сверлить на двигателе. Это может привести к повреждению ЦПГ (цилиндропоршневой группы) или клапанов и их сёдел. От правильного расположения штуцеров зависит равномерность подачи газа.

Итак, после демонтажа коллектора, максимально близко к впускным клапанам и отверстиям бензиновых форсунок, под тем же углом (примерно 45˚), по направлению к центру проходного отверстия впуска (по ходу потока воздуха), сверлим отверстия диаметром 4,8мм. Также для подключения вакуума в ресивере коллектора делаем отверстие под врезку, ближе к дроссельной заслонке.

Затем, метчиком М6 нарезаем резьбу и вкручиваем каждый штуцер с помощью шестигранника или соответствующего ключа. Не следует прилагать чрезмерное усилие, врезки латунные их легко обломить.

Некоторые распылители имеют коническую резьбу, поэтому дополнительная герметизация не имеет смысла. Но в отдельных случаях (например, допущено послабление отверстия) или для большей уверенности, можно воспользоваться специальным герметизирующим клеем/фиксатором резьбы.

Ставим коллектор в обратной последовательности, не забыв установить новую прокладку. Далее, прикручиваем рампу с форсунками жёстко к двигателю, при помощи планки и демпферов. Одеваем газовые шланги/рукава от инжекторов к штуцерам, закрепив их хомутами. Тут следует учесть четыре правила:

  • длинна шланга, не должна быть более 15-20см (чем короче, тем лучше);
  • шланги необходимо нарезать, одной/равной длинны;
  • не превышать углы наклона форсунок, рекомендуемые производителем;
  • желательно ставить детали в доступном месте, скрытая установка затруднит их обслуживание.

Способ монтажа без снятия впускного коллектора

Существует вариант без снятия впускного тракта – установка переходников/адаптеров под бензиновые инжекторы.

Плюс их в том, что не нужно ничего сверлить, удобство и скорость монтажа, а также штатные бензиновые форсунки меньше нагреваются от двигателя. Минус – далеко не ко всем маркам ДВС они подходят. Негативного влияния на качество впрыска штатных инжекторов (по многочисленным отзывам автовладельцев и установщиков) адаптеры не оказывают. Ставить или нет подачу газа через переходники – дело личное.

Как подключить редуктор ГБО к системе охлаждения?

Чтобы правильно выполнить подключение редуктора ГБО к системе охлаждения двигателя, нужно следовать рекомендациям из схемы по установке оборудования.

крепить испаритель нужно жёстко к кузову/раме авто с помощью планки идущей в комплекте, ниже расширительного бачка (иногда для этого требуется изготовление специального кронштейна);
при выборе места установки, важно учесть доступность для регулировок и обслуживания редуктора-испарителя (замена фильтра или ремкомплекта), также исключив попадание грязи на корпус;
подогрев необходимо подсоединить параллельно отопителю (печке) салона;

Для установки редуктора, потребуется слить охлаждающую жидкость (тосол/антифриз) из системы. Либо воспользоваться специальными зажимами, чтобы избежать слива и утечек.

В разрез патрубка радиатора печки (шланг подачи), ставим переходной тройник/штуцер, соединив его шлангом с входом в испаритель. Ставить тройник нужно до запорного клапана, если такой присутствует. Крепим конструкцию хомутами. Аналогичным способом связываем выход радиатора и редуктора. На этом этапе можно залить/долить охладитель.

Желательно использовать минимальное количество шланга, во избежание потери тепла, при этом закрепить его на расстоянии от подвижных элементов, исключив перетирание и перегибы. Лучше всего использовать автомобильные пластиковые клипсы держатели трубок соответствующего размера.

Преимущества и недостатки ГБО 1 поколения

Безусловное превосходство над всеми последующими поколениями – это простота конструкции и стоимость комплекта, его монтажа и подключения. Достоинства все.А теперь недостатки. Первое поколение ГБО требует постоянного внимания автовладельца. Несовершенства конструкции вызывают дополнительные хлопоты. Регулировки, очистка фильтров процесс обыденный.

Небольшой срок службы мембраны вакуумного редуктора, из-за больших перепадов температуры. Расход газа в физическом выражении до 30% превышает расход бензина, (если бензина 10 л. на 100км, то газа 13). Ненадежность системы приводит к утечкам газа, который оседает в смотровых ямах и погребах. Это приводит к возгораниям. Не случайно в больших автохозяйствах все стоянки автомобилей на газе, только открытого типа.

Преимущества работы двигателей на газе относительно бензиновых и даже дизелей вполне очевидны. От экологических норм до эксплуатационных расходов. Это особенно ощущается при больших ежедневных пробегах. Владельцы маршруток и легковых такси, это давно осознали.

Поколения ГБО

В условиях современной российской действительности переход на газ кажется вполне разумным. Он значительно дешевле бензина, на который цены растут, что бы в стране не происходило.

Газ намного дешевле бензина, на который цены постоянно растут

Перевод автомобиля на газ и установка газобаллонного оборудования шаг достаточно серьезный, но вполне оправданный. Особенно на фоне слухов о том, что владельцев автомобилей на газе могут освободить от уплаты налогов. Газобаллонное оборудование устанавливается с некоторым вмешательством в автомобиль, но, к счастью, без серьезных переделок. Каждый километр, пройденный на газе, обойдется на треть дешевле, по сравнению с бензином.

Ford Wiring Diagrams Скачать бесплатно

Смотри также:

Вот электрические схемы для Ford Escort, F-серии, Fiesta, Focus, Mustang, Ranger, Kuga и многих других.

Заголовок Размер файла Ссылка для скачивания
Ford Escort 1990-1999 Электрические схемы + электрические схемы.pdf 8.6Mb Загрузить
Ford Escort 1991-1999 Схема подключения.pdf 2Mb Загрузить
Ford Escort ewd Электрические схемы.jpg 1,3Mb Загрузить
Ford F-250 2002 Схемы электрических соединений PDF.pdf 5,8 МБ Загрузить
Ford F-350 2002 Схемы электрических соединений PDF.pdf 5.8Mb Загрузить
Ford F-350 2002 Электрические схемы PDF.pdf 8,4Mb Загрузить
Ford F-450 2002 Схемы электрических соединений PDF.pdf 5,8 МБ Загрузить
Ford F-550 2002 Схемы электрических соединений PDF.pdf 5,8 МБ Загрузить
Ford F250 2011 Wiring Diagram.jpg 460.2kb Загрузить
Ford Fiesta 2003 электрическая схема.pdf 328,5kb Загрузить
Ford Fiesta Electric электрическая схема.pdf 14,1Mb Загрузить
Электрические схемы Ford Focus 2001 SE.PDF 14,8Mb Загрузить
Электрические схемы Ford Focus 2002.pdf 3Mb Загрузить
Ford Focus 2010 Руководство по техническому обслуживанию + электрические схемы.pdf 6,4Mb Загрузить
Электрические схемы Ford Focus 2010 PDF.pdf 6,5Mb Загрузить
Ford Focus ewd Электрическая схема.jpg 76,5kb Загрузить
Электрические схемы Ford Focus PDF.pdf 6,4Mb Загрузить
Электрические схемы Ford Focus.JPG 291.8kb Загрузить
Ford Mustang 1966 Внешнее освещение.jpg 240,2 КБ Загрузить
Ford Mustang 2000 Radio Wiring Diagram.png 214,8 КБ Загрузить
Схема подключения Ford Mustang 1968.gif 184,7кб Загрузить
Ford 6 (1958) Электрические схемы.JPG 347,5kb Загрузить
Схемы электрических соединений Ford E-series PDF.pdf 6.3Mb Загрузить
Схемы подключения Ford Escape.pdf 9,2Mb Загрузить
Ford Excursion 2002 Схемы электрических соединений PDF.pdf 5,8 МБ Загрузить
Ford Galaxy 2006 Электрические схемы.RAR 81,3Mb Загрузить
Ford Granada ewd.pdf 1,9Mb Загрузить
Схема подключения Ford зажигания. 10,1kb Загрузить
Руководство по ремонту Ford Kuga Mk1 + электрические схемы (PDF) .pdf 76,1Mb Загрузить
Ford Orion 1990-1999 Схема электрических соединений.pdf 8,6Mb Загрузить
Ford S-MAX 2006 Электрическая схема .rar 81,3Mb Загрузить
Схема подключения Ford Sierra.pdf 2,5Mb Загрузить
Схемы электрических соединений Ford Super Duty Series 2002 PDF.pdf 5,8 МБ Загрузить
Схема подключения Ford Taurus для системы зарядки.JPG 39,7kb Загрузить
Ford Torino Montego 1973 Руководство по монтажу проводов.pdf 1,2Mb Загрузить
Ford Truck 1956 Схема электрических соединений.jpeg.jpg 81,7kb Загрузить
Ford Truck 1973-1979 Схемы электрических соединений amp Schematics.jpg 994,3kb Загрузить
Руководство по электрическим схемам Ford (PDF).pdf 8,4Mb Загрузить
Ford Ranger 2010 Diagrama de Cableado EWD.pdf 1,7 Мб Загрузить
Ford Ranger Diagramas de cableado EWD.pdf 12,3Mb Загрузить
Ford Ranger Diagramas Eléctricos.pdf 3,8 МБ Загрузить
Ford Ranger EV 2001 Руководство по электромонтажу.pdf 3,5Mb Загрузить
Ford Ranger PX 2015 Электросхемы.rar 39,3Mb Загрузить

,

Ключевые пункты правил эксплуатации

Чтобы обеспечить безопасность ГБО, необходимо четко придерживаться следующих правил:

газовый баллон следует наполнять примерно на 80 процентов (заправка баллона «под завязку» может в любой момент вызвать взрыв ГБО). Многие «умельцы» настраивают мультиклапан таким образом, что тот позволяет заправить баллон на все 100%. Делать это категорически запрещается. Помните, если Вы имеете стандартный баллон под запаску на 42 — 46 литров, то в него максимум должно заправляться не более 33-35 литров;

  • ни в коем случае нельзя самостоятельно регулировать и ремонтировать отсекатель и поплавок мультиклапана;
  • при первых признаках запаха газа в салоне авто необходимо переключиться на бензин, остановить автомобиль, закрыть кран на мультиклапане. Использовать авто до момента обнаружения неисправности и ее ремонта следует исключительно на бензине;
  • для ремонта газобаллонного оборудования необходимо обращаться только к опытным и квалифицированным мастерам. Не стоит экономить на собственной безопасности;

Инструкция пользования

В отличии от ГБО на карбюраторе, на инжекторе отключение бензина происходит в считанные секунды, поэтому переключение с бензина на газ производится без всяких ожиданий. Обычно переключатель вида топлива для инжекторных моторов оснащен тремя положениями:

  1. Бензин (работа на бензине);
  2. Газ (работа на газу);
  3. Автоматический режим. Служит для удобства, двигатель заводится на бензине, а при достижении определенных оборотов (устанавливается на переключателе) переходит на газ.

Третий режим удобен тем, что во время эксплуатации, практически не требуется вмешательства человека в управление. Допустим, когда двигатель холодный, в автоматическом режиме заводится мотор на бензине, стоя на месте ждем небольшого (примерно 35-40 градусов Цельсия) прогрева и начинаем движение, при подъеме оборотов авто переходит на газ. Более никаких действий не требуется, авто эксплуатируется в штатном режиме. Что касается перехода на бензин перед длительной стоянкой, то этого на инжекторе не требуется.

Основные узлы ГБО 4 поколения

Для хранения сжатого газа используется баллон. К нему предъявляются определенные требования – герметичность, надежность, прочность. Для использования газового баллона на автомобиле требуется разрешение. Выдать его могут только специалисты, у которых имеется лицензия для осуществления данной процедуры. Так как впрыск газа происходит под давлением, меньшим чем то, которое в баллоне, то необходимо его снижать. Для этой цели используется редуктор. В метановых установках они имеют две ступени снижения давления, а в пропан-бутановых достаточно одной. Причина – в первом случае давление в баллоне может достигать значения до 200 Атмосфер, во втором – до 16.

Газовые форсунки необходимы для впрыска топлива в камеры сгорания. Они соединены с редуктором-испарителем. Управление всей системой осуществляется при помощи электронной начинки – ЭБУ, которая работает благодаря микропроцессору. В него закладывается прошивка, которая обеспечивает работу согласно заранее продуманному алгоритму. Газовое оборудование 4 поколения имеет преимущество перед более ранними – выбор топлива происходит автоматически, без участия водителя. Для этого только и требуется, что установить переключать газ-бензин в первое положение.

Какие бывают поколения ГБО

Газовое оборудование прошло длинный путь модификаций и преобразований. Сегодня на рынке представлено 6 поколений, однако самым востребованным считается именно четвертое.

  1. I – предназначено для карбюраторных двигателей. Простое в монтаже и обслуживании, но не отвечает нормам безопасности.
  2. II – более усовершенствованная модель, устанавливают на моноинжекторные и инжекторные двигатели. Недостаток гбо 2 поколения – короткий срок эксплуатации свечей и хлопки в выпускном коллекторе.
  3. III – на 80% похоже на 2 поколение. Отличие – электронная дозировка топлива.
  4. IV- оборудование претерпело множество преобразований и на данный момент наиболее востребовано.
  5. V и VI – используют для двигателей с высокой цилиндрической мощностью.
  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

Производители ГБО

Прежде всего отметим, что существует множество производителей ГБО, представленных на международном и российском рынках. Практически ежегодно появляются новинки в этой области, которые позволяют сделать оборудование ГБО надежнее, дешевле или более удобным в обслуживании и установке.

Следить за тенденциями в сфере ГБО можно, например, поучаствовав в выставке, которая в этом году называется «16-я Международная выставка газобаллонного, газозаправочного оборудования и техники на газомоторном топливе». На ней присутствуют основные производители оборудования для ГБО, которые демонстрируют свои новинки. В 2018 году она проходит 23 – 25 октября в Москве.

Цена на комплект оборудования различна и начинается от 10 тысяч рублей. Самой бюджетной из брендовых комплектов оборудования ГБО считается продукция компании LPGTECH. Производятся комплектующие для ГБО данной компании в Польше. Впрочем, часть комплектующих, входящих в комплект, может производиться и в какой-нибудь азиатской стране.

Другим бюджетным производителем ГБО, широко представленным в России является SECGAS. Достаточно высокое качество производимого оборудования ГБО  дополняется очень бюджетной ценой и возможностью «собрать» комплект индивидуально под каждого покупателя, исходя его финансовых из возможностей.

Одним из лидеров среди производителей оборудования ГБО, широко представленных на рынке РФ является компания Lovato. Это итальянская компания, которая удобна как для потребителей ГБО, так и для сервисов, которые производят его установку. Для сервисов она удобна прежде всего отличной дистрибьюторской сетью, для потребителей – хорошим качеством и неплохой ценой.

Среди производителей ГБО среднего ценового сегмента также можно выделить компанию BRC. Оборудование данной компании производят в Италии и Аргентине. Хотя, как указывалось выше, конкретное место производства любого производителя в наш век глобальных рынков определить иногда весьма сложно.

Компания Gurtner родом из Франции. Ежегодно компания проводит инновационные разработки, дополняя и улучшая линейку запасных частей для ГБО.

Одним из российских производителей ГБО является компания Alpha (ИНТЕРГАЗСЕРВИС), которая также является официальным представителем брендов Lovato, Tomasetto, Atiker, Semperit. Стоимость комплекта ГБО данного производителя составляет около 18 тысяч рублей.

Таким образом, рынок оборудования ГБО весьма разнообразен. Помимо указанных компаний на рынке присутствуют как сверхдорогие комплекты, так и запасные части не всегда ясного происхождения. На практике, такое разнообразие позволяет подобрать комплект оборудования для клиента практически с любыми финансовыми возможностями и требованиями.

Подача газа. Схема подключения ГБО.


На данной схеме изображены следующие компоненты ГБО:

  1. Газовый баллон
  2. Мультиклапан
  3. Заправочное устройство
  4. Газовый редуктор
  5. Фильтр
  6. Газовые форсунки на рампе
  7. Блок управления газом
  8. Переключатель газ/бензин

Устанавливаем газобаллонное оборудование.

На двигатель ставятся газовые форсунки. Штуцеры врезаются и накручиваются во впускной коллектор, а к штуцерам идут газовые трубки от форсунок, через которые поступает дозированная порция газа. Рампа  с газовыми форсунками обычно крепится недалеко, сантиметров 15-20 от штуцеров, форсунки находятся на рампе. К рампе должен поступать газ из редуктора, очищенный через фильтр.

К газовым форсункам идёт газ от редуктора, после редуктора газ проходит через фильтр и очищается от примесей.

Редуктор должен подогреваться, потому как при переходе газа из жидкого состояния в газообразное, он охлаждается, и редуктор покроется инеем. Поэтому его подключают к системе охлаждения двигателя и переход на газ осуществляется только тогда, когда двигатель прогреется градусов до 30. Это было до 4-го поколения ГБО. В системах ГБО 5-го поколения газ поступает в жидком состоянии, и переход в газообразное происходит после впрыска форсунки, поэтому подогрев редуктора не требуется и двигатель можно заводить на газу.
