Как читать принципиальные схемы и радиодетали (УГО)

Датчик дождя

Что может быть неприятнее, чем прийти и увидеть кузов любимого автомобиля в разводах?

Да и владельцам частных домов или постоянно живущим на дачах эта штука может пригодиться.

Увы, устройство по этой схеме нельзя ставить в автомобиль, но это и не нужно – подобные не стоят только на совсем древних автомобилях типа «копейки». Для сборки такого приспособления понадобится:

• замыкаемый датчик при контакте с водой, который ставится на открытое место;
• резисторы на 10кОм и 330кОм;
• транзисторы VT1, VT2, в этой схеме это BC548 и BC 558;
• блок батареек или иной источник питания на 3 вольта;
• конденсатор емкостью 100 мкФ;
• по предпочтению владельца – датчик в виде лампочки или зуммера.

Последовательность выполнения монтажных работ

Укладку проводки начинают после составления схемы, приобретения кабелей и комплектующих.

Установка контура заземления

Частные дома снабжают элементом, который:

• защищает пользователя при пробое тока на корпус прибора;
• обеспечивает безопасность работы устройств, функционирующих во влажной среде;
• препятствует появлению помех в электросети.

Частные дома снабжают контуром заземления.

Контур устанавливают в грунте, в доме заземление подводят к электрическому щиту. Обязательной защиты требуют:

• мощная бытовая техника;
• осветительные приборы в помещениях с высокой влажностью.

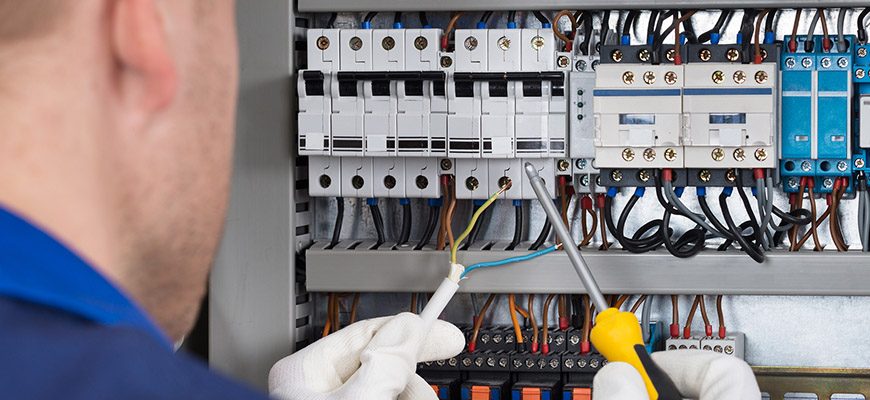

Элементы распределительного щита

В этом блоке располагают:

• общие УЗО и защитные элементы;
• автоматы отдельных линий;
• приборы учета;
• нулевую и заземляющую шину.

Функции жилы в щите определяют по цвету оплетки:

• синяя — ноль;
• белая (коричневая или черная) — фаза;
• желто-зеленая — заземление.

Распределительный щит — устройство для приема и распределения электрической энергии.

Окончательную сборку щита выполняют после укладки проводки.

Монтаж электропроводки открытого и закрытого типа

Электрические сети в новостройке укладывают 2 способами:

1. Открытым, при котором провода фиксируют на стенах. Преимуществом метода является постоянный доступ к проводке. Открытая укладка сочетается не со всеми интерьерами. Кабель фиксируют скобами, при необходимости накрывают коробом. Отверстия для установки розетки делают буром или перфоратором.
2. Скрытым, при котором требуется штробление стен. Провода прячут за облицовочным материалом. Такой способ электромонтажа считается более надежным, но трудоемким и сложным для начинающих электриков.

Управление освещением с использованием реле времени

Реле времени широко используются в схемах автоматики, в том числе для управления освещением.

Реле времени можно разделить на две большие группы:

1. Программируемые реле времени — реле замыкает и размыкает свои контакты в соответствии с заданной программой;
2. Таймеры — реле времени замыкает размыкает свои контакты на заданное время после приложения управляющего сигнала.

Программируемые реле времени и таймеры могут быть электронными и электромеханическими.

Программируемые реле времени могут быть с суточным (одна и та же программа повторяется каждые сутки), недельным (одна и та же программа повторяется каждую неделю) и годовым циклом (программа задаётся на год).

Базовая схема и принцип работы

Рассмотрим работу схемы управления освещением на базе программируемого реле времени, работающего по одной суточной программе.

Управление освещением при помощи реле времени. Базовая схема

Допустим, освещение должно быть включено ежедневно с 9:00 до 18:00. В реле времени устанавливаем текущее время и задаем программу, в соответствии с которой в 9:00 реле должно замкнуть свои контакты сроком на 9 часов. Ежедневно, при наступлении 9:00 реле времени KT1 замыкает свои контакты, силовая цепь оказывается замкнутой и освещение включено. Через 9 часов работа программы заканчивается и реле размыкает свои контакты — освещение отключается.

Схемы управления освещением нескольких линий при помощи реле времени

Для управления несколькими линиями по одной программе применяют реле времени в комбинации с контакторами. Контакторы включают и отключают питание, а реле времени управляет их работой.

Управление освещением при помощи реле времени и контакторов

Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:

• В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, освещение включается в соответствии с заданной программой;
• В положении «0» цепь питания катушек контакторов разорвана и освещение отключено;
• В положении «Автомат» питание на катушки контакторов подаётся через контакты реле времени KT1. Включением и отключением освещения управляет реле времени, замыкая и размыкая свои контакты в соответствии с заданной программой.

При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении освещения.

Управление освещением с использованием реле времени для лестничных клеток

Для экономии электроэнергии и управления освещением с нескольких мест используют реле времени из группы таймеров. Данный тип реле замыкают или размыкают свои контакты после подачи на их катушку управляющего сигнала, замыкание или размыкание контактов происходит с заданной временной задержкой.

Основное применение данный тип реле времени нашёл в схемах управления двигателями и схемах АВР (автоматического ввода резерва), но для управления освещением также используется. Например, для управления освещением лестничных клеток.

Рассмотрим применение и работу реле времени для решения данной задачи:

1. В начальный момент времени контакты реле KT1 разомкнуты, освещение отключено. Кнопки SB1, SB2… установлены на каждом этаже лестничной клетки и подключены параллельно к управляющим контактам реле времени KT1.
2. При нажатии любую из кнопок SB, на катушку реле времени KT1 поступает управляющий сигнал, оно замыкает свои контакты, освещение включается, а реле времени начинает отсчет.
3. По прошествии заданного времени реле KT1 размыкает свои контакты и освещение отключается.
4. Если при замкнутых контактах реле (т.е. до истечения заданного времени) поступает новый управляющий сигнал, то отсчет времени начинается заново.

Управление освещением лестничных клеток с использованием реле времени

Таким образом, человек, заходя на лестничную клетку, нажимает кнопочный выключатель SB и включает освещение. На следующем этаже опять нажимает кнопку и т.д. Через заданное время освещение на лестничной клетке отключается. Настройка задержки отключения выбирается таким образом, чтобы человек достаточно времени, чтобы дойти от одного кнопочного выключателя до другого.

Данную схему можно также использовать для управления освещением в коридорах. Она позволяет организовать включение освещения с нескольких мест (как при использовании импульсного реле) и при этом ещё сэкономить электроэнергию.

Разнотематические схемы

Узлы радиоэлектронной аппаратуры (158)Схемотехника разнообразных узлов и блоков радиоэлектронной аппаратуры.

Бытовая электроника (422)Полезные радиоэлектронные устройства используемые в быту, дома и на даче, электроника своими руками.

Компьютерная электроника (29)Схемы устройств и приставок для компьютера, расширяем возможности компьютера.

Металлоискатели, детекторы металлов (45)Схемы металлоискателей, приборов для обнаружения черных и цветных металлов.

Сварочное оборудование (23)Собрание схем сварочных аппаратов, сварочно-пусковых устройств, самодельные полуавтоматы для сварки металлов.

Измерения, тестеры, генераторы (373)Схемотехника измерительных приборов: сигнализаторы, тестеры, индикаторы, генераторы сигналов, частотомеры.

Автомобильная электроника (161)Полезная радиоэлектроника автомобилисту, самодельные электронные устройства для автомобиля.

Охранные устройства и сигнализации (174)Схемы охранных устройств и сигнализации для защиты периметра и различных объектов.

Медицинская техника (24)Медицинские приборы для лечения, стимуляции, анализа и прочих целей здравоохранения.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Виды электрических схем и назначение каждой

В следующих разделах рассказано о том, какие схемы бывают. Эти документы описывают функциональное назначение радиотехнических устройств и отдельных компонентов, алгоритмы работы. Их используют в процессе сборки, для поиска неисправностей и ремонта. Для удобства пользователей применяют специальное разделение на несколько групп.

Что такое структурная электрическая схема

Кинескопный телевизор

Эта схема объясняет структуру устройства, целевое назначение отдельных компонентов и взаимные связи между ними. Такие чертежи создают на первичной стадии подготовки проекта. Отдельные блоки обозначают прямоугольниками, в которые вписывают название соответствующих функциональных компонентов. Стрелками указывают путь обработки исходного сигнала, ход иных рабочих процессов.

Для объяснения сложных процессов дополнительно размещают значения электрических величин в контрольных точках, диаграммы, графики, иные материалы.

Функциональная электрическая схема: отличия и важные определения

Тиристорное пусковое устройство

Как видно по чертежу, разница с предыдущим типом документации заключается в более подробном представлении отдельных частей. На чертеже указывают не только функциональные узлы, но и отдельные электротехнические изделия. Общие данные дополняют картинками с формой сигналов, значениями силы тока и амплитуды напряжения, другими пояснениями.

Однолинейная электрическая схема

Этим термином обозначают особую технологию создания чертежей. Несколько проводов в кабеле обозначают одной линией. На рисунке показан пример двухфазного электропитания жилого объекта недвижимости. Количество проводников отмечено косыми чёрточками и стандартными обозначениями L и N (фаза и рабочий нуль, соответственно). Отдельно указаны цепи заземления (PE). Такой приём снижает сложность чертежей, упрощает изучение сложных схем.

Как пользуются монтажной электрической схемой

Чертежи этой категории упрощают выполнение монтажных операций

Такие схемы дополняют сведениями о размещении (особенностях) отдельных функциональных компонентов. Указывают:

• высоту розеток над уровнем пола;
• необходимое исполнение выключателей для помещений с повышенной влажностью;
• козырьки и другие защитные средства при установке изделий на открытом воздухе.

В некоторых ситуациях комплект дополняют чертежами с описанием общестроительных и отделочных работ, инструкциями по проверке и наладке.

Что это такое: принципиальная электрическая схема

Устройство ручного управления пожарными насосами со световой и звуковой сигнализацией

Такие чертежи отличаются максимальной информативностью, так как содержат описание всех элементов и электрических цепей. В этом примере приведена пояснительная записка, содержащая сведения о рабочем алгоритме и особенностях конкретного проекта. В таблицу занесены данные о марках насосов, особенностях иных компонентов. С помощью диаграммы уточнена функциональность контактной группы.

Принципиальная электрическая схема телевизоров «Витязь»

Объединённая схема

Электрическое оборудование автомобиля

Подобные рисунки (чертежи) применяют для описания сложных устройств. Объединяют несколько типов схем с оформлением по действующим правилам.

Связь и телефония

Схемы радиоприёмников (300)Самодельные радиоприёмники на микросхемах и транзисторах, детекторные, СВ, ДВ, КВ, УКВ (FM).

Радиостанции и трансиверы (134)Конструкции и схемы радиостанций, трансиверов, трансвертеров и устройств двухсторонней радиосвязи.

Конструкции и схемы антенн (72)Конструкции антенн для приёма и передачи радиосигнала, антенные усилители и конвертеры.

Радиопередатчики (160)Схемотехника радиопередатчиков, трансмиттеров, усилителей мощности высокой частоты.

Аппаратура радиоуправления (100)Устройства для радиоуправления, радиопередатчики с приемниками, шифраторы и дешифраторы, рулевые машинки.

Телефония и фрикинг (77)Различные приставки к телефону, защита ТА и разговоров, переговорные устройства, телефонные аппараты.

Телевидение (18)Схемы телевизионных приставок, устройств управления, коммутаторов ТВ сигналов.

Номиналы радиодеталей

Вообще, в этом плане есть разногласия. Согласно ГОСТУ на текущий момент, номиналы деталей на принципиальных схемах не указывается. Это сделано ради того, чтобы не нагромождать схему информацией.

К принципиальной схеме прилагается список деталей, монтажная и структурные схемы, а также печатная плата.

Есть еще один общепринятый стандарт. На схемах указываются номиналы некоторых деталей и их рабочие напряжения.

Рассмотрим на схеме два конденсатора.

В данном случае C5 это неполярный конденсатор с емкостью 0,01 мкФ. Микрофарады могут обозначаться как мкФ, так и uF. А конденсатор С6 полярный и электролитический. На это указывает знак плюс возле УГО. Емкость С6 равна 470 мкФ. Номинальное рабочее напряжение указывается в вольтах. Здесь для С6 это 16 В.

Если на схеме нет приставки микрофарад (мкФ, uF), или нанофарад (нФ, nF) то емкость этого конденсатора измеряется в пикофарадах (пФ, pF). Такое условие не общепринятое, поэтому тщательно изучите схему, которую вы собираетесь читать или собирать. В фарадах (F) емкостей мало, поэтому используются мкФ, нФ и пФ.

Усилители на TDA с небольшим описанием

Подборка усилителей на микросхемах серии TDA. Серия TDA знаменита своими микросхемами, которые позволяют собрать усилители любого класса и любой сложности.

Усилитель на TDA2005 или TDA2004

Усилитель звука выполнен по мостовой схеме. Открыть в полном размере

В нем предусмотрена защита выходного каскада от короткого замыкания, термозащита (отключение при перегреве в результате больших нагрузок), защита от скачков напряжения до 40 В, а также защита от отключения общего провода.

В этом усилителе присутствует защита оконечного каскада от замыкания. А также предусмотрена термозащита, которая отключает усилитель при перегреве во время больших нагрузок. Еще есть защита от скачков до 40 вольт, и защита от случайного отсоединения общего провода.

Назначение выводов

Характеристики микросхемы

Мощный УНЧ на TDA8924

Высокая эффективность усилителя (около 90 %) и широкий диапазон рабочего напряжения (+-30 В).

У этой микросхемы много преимуществ:

• Низкий ток потребления;
• Малые искажениях;
• Постоянный коэффициент усиления порядка 28 дБ;
• Выходная мощность стерео 2х50 Вт;
• Хорошее подавление пульсаций;
• Есть возможность внешней синхронизации;
• Отсутствие помех при включении/выключении;
• Защита от короткого замыкания;
• Можно ограничить выходную мощность;
• Защита от перегрева;
• И защита от электростатики на всех выводах.

Характеристики микросхемы

Двухканальный усилитель звука на TDA8920

У этой схемы высокая эффективность (порядка 90%) и широкий диапазон напряжения (около +-30 В).

Преимущества схемы

Схема простая и ее основой служит микросхема TDA8920.

Эта микросхема обладает следующими особенностями:

• Низкий ток потребления;
• Небольшие искажения сигнала;
• Постоянный коэффициент усиления схемы УНЧ с этой микросхемой будет равен 30 дБ;
• Выходная мощность 2х50 Вт;
• Можно сделать ограничитель на выходную мощность;
• Хорошее подавление пульсаций;
• Возможность включения микросхемы в режиме стерео или в мостовом режиме;
• Дифференциальные аудиовходы;
• Защита от замыкания;
• Защита от высоких температур во время работы;
• Обладает защитой от электростатических разрядов на всех выводах.

Характеристики микросхемы TDA8920

Post Views:
2 201

Схема мощного тиристорного регулятора напряжения

Cхемы электронных устройств

С помощью этого устройства можно регулировать напряжения от несколько десятков вольт до 220 В, при активной нагрузке.

Тринисторы VS1 и VS2 подключены параллельно между собой, на встречу друг к другу и последовательно к нагрузке. При включении тринисторы закрыты, через R5 происходит зарядка конденсаторов C1, C2. Конденсаторы C1, C2  и переменный резистор R5 образуют фазосдвигающую цепочку.

Динисторы VS3 и VS4 образуют импульсы, с помощью которых происходит управление тринисторами.

В тот момент когда конденсаторы зарядятся напряжением равным напряжению открытия динистора, произойдет скачок напряжения который включит тринистор и через нагрузку потечет ток. В начале отрицательного полупериода напряжения сети, происходит отключение данного тринистора и происходит новый цикл зарядки конденсаторов, но уже в обратной полярности. Происходит открытие другого тринистера и динистора.

Используемые детали

• R1, R2, R3, R4 — 51 Ом
• R5 — 270 кОм
• VS1 — КУ202Н
• VS2 — КУ202Н
• VS3 — КН102А
• VS4 — КН102Н
• C1 — 0,25 мкФ
• C2 — 0,25 мкФ

Установив VS1 и VS2 на радиаторы, можно увеличить нагрузку до 1,5 кВт.

Конденсаторы необходимо использовать рассчитанные на напряжение не менее 300 В.

В схеме можно использовать динисторы КН102Б  но при этом нужно уменьшить емкость конденсаторов до 0,2 мкФ или КН102В — ёмкость уменьшить до 0,15 мкФ. Переменный резистор типа СП2-2-1

Дальше »

Используемые по ГОСТу обозначения

ГОСТом регулируются следующие виды обозначений:

• поправки и надписи, правила исполнения электросхем, комплектность и виды документов (указаны в ЕСКД (Единая система конструкторской документации 2006-2013 гг.);
• общие требования к выполнению схем, их типы и виды (ГОСТ 2.701-2008).

Документы определяют УГО – условно-графическое обозначение отдельных деталей, линий их взаимосвязи, функциональных групп и устройств. Большинство изображений выполняются с помощью программного обеспечения, которое можно скачать из сети. Можно воспользоваться онлайн-версиями конструкторов, разработанных с учетом требований стандартов. При необходимости допускается использовать не стандартизированные УГО.

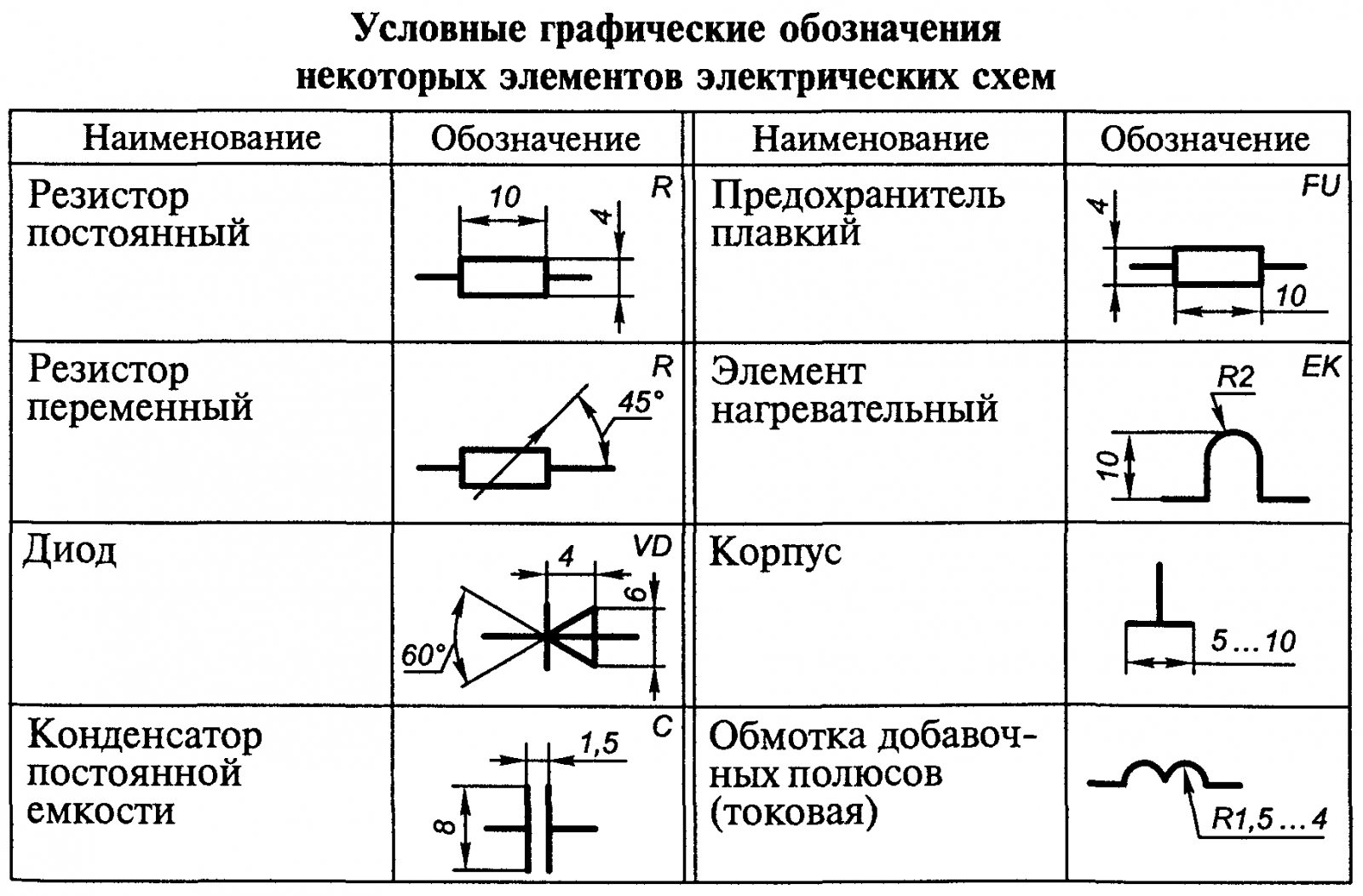

Условные графические обозначения.

На чертежах (рядом или внутри УГО, в разрыве или по концам линий взаимосвязи, на свободных полях) располагаются текстовые данные, характер которых определяется назначением принципиальных схем.

Условные обозначение сложных элементов на автомобильных схемах – примеры схем

Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены.  В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.

1. Аккумуляторная батарея (АКБ)
2. Замок зажинагия
3. Комбинация приборов
4. Выключатель
5. Стартер
6. Генератор

Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.

1. Катушка зажигания
2. Электронный блок управления двигателем (ЭБУ)
3. Датчик положения коленчатого вала

На этой схеме уже появляется такой более сложный элемент схемы как – блок управления или контроллер. Каждый элемент сети автомобиля, имеющий микросхемы или транзисторные ключи в своем составе, помечается значком с изображением транзистора

Обращаю ваше внимание на то, что в данном примере выше, изображены далеко не все выводы ЭБУ – только те, которые нужны именно на этой схеме. На схемах ниже вы так же встретите изображение ЭБУ

1. Блок управления двигателем (ЭБУ)
2. Октан-корректор
3. Электромотор (в данном случае – бензонасос)
4. Датчик концентрации кислорода

На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.

1. Электромагнитный клапан рециркуляции отработавших газов
2. Двухходовой клапан
3. Гравитационный клапан
4. Комбинация приборов
5. Электронный блок управления двигателем
6. Датчик скорости

На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент

1. Переключатель наружного освещения
2. Переключатель указателей поворота
3. Переключатель корректора фар
4. Корректор левой фары
5. Левая фара автомобиля
6. Корректор правой фары
7. Правая фара автомобиля

На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.

Разделение электропроводки на группы

Все кабели распределяют на 4 ветви:

1. Для крупной бытовой техники. Отдельно обустраивают линию для стиральной или посудомоечной машины.
2. Кухонную ветвь (для чайников, варочной панели, духового шкафа). При повреждении этой линии комнаты не останутся без электроснабжения.
3. Для санузлов. Розетка в туалете или ванной — обязательный атрибут. К ней подсоединяют системы фильтрации или вентиляции, фены, электробритвы.
4. Осветительные линии. Желательно провести свет отдельно от других ветвей.

Стационарная бытовая техника

Мощные приборы устанавливают в кухнях или санузлах. Больше всего энергии потребляют устройства с ТЭНами. При замене стационарных установок требуется обесточивание квартиры. Чтобы этого не происходило, предусматривают отдельную ветвь.

Силовую группу снабжают автоматом соответствующего номинала. Он прекращает подачу электричества при перепадах напряжения.

Стационарная бытовая техника потребляет много энергии.

Выделенная линия для кухни

Часть бытовой техники включена всегда. Постоянно работают проточные нагреватели, холодильники. При укладке общей проводки для всей квартиры из-за перегорания провода на кухне обесточиваются все комнаты.

Электроснабжение будет отсутствовать до выявления и устранения неисправности. Нельзя нагружать одну линию всеми приборами. При раздельной укладке свет будет всегда. Даже если работает единственная розетка, можно подключать инструменты.

Группы освещения

Разветвление осветительной сети делают независимо от количества комнат. Основной светильник и дополнительные точечные приборы подключают к разным линиям. Так освещение будет отсутствовать только при возникновении неисправностей на входе проводки в квартиру.

Разветвление делают независимо от количества комнат.

Помещения с повышенной влажностью

Попадание влаги — частая причина поломки приборов на балконах или в санузлах. Поэтому электрическую схему помещений составляют с соблюдением правил:

1. Проводят отдельную сеть с защитным автоматом.
2. Устанавливают герметичные распределительные коробки. Их располагают за пределами помещения. Выключатели также выносят на стену коридора.
3. Используют специальные розетки. Они снабжаются крышками, закрывающимися при извлечении штекера.
4. Все провода защищают гофрированным шлангами. Тщательно изолируют места соединений.
5. Стандартные светильники заменяют слаботочными. Предпочтение отдают приборам, работающим от сети 12 В.

Рекомендации по составлению схемы проводки

Составление проекта внутриквартирной или внутридомовой разводки – это ответственное и сложное дело, требующее квалификации. Существует множество принципов и норм монтажа проводов, выключателей и розеток.

Вот только некоторые из них:

• проводку лучше разделить на группы – розеточные, освещения и т.д., выделив отдельные линии под мощную электротехнику;
• в чертеже необходимо указать точки питания и места установки мощных энергопотребителей (духовки, кондиционера, стиральной машины);
• место расположения розеток – от 0,3 м до 1 м от пола;
• оптимальная высота монтажа выключателей – 0,8-1 м от пола;
• лучше больше розеток – не потребуются удлинители;
• отдельный проект – на слаботочную систему (для защиты от помех провода протягиваются отдельно от силовых линий, с отступом не менее 0,5 м);
• выключатели санузла выводят в коридор и др.

Очень важно правильно проложить и саму проводку – внутреннюю или наружную (открытого/закрытого типа). Рекомендуем ознакомиться с правилами проектирования электропроводки в частном доме

Схему проводки необходимо хранить, она обязательно пригодится во время проведения ремонтных работ.

Если возникают сомнения в собственном опыте или навыках, лучше обратиться к специалистам – квалифицированным электрикам. Им знакомо множество мелких, но важных нюансов, которые простой обыватель не может учесть в силу своей неопытности.

Опытный проектировщик грамотно составит схему проводки, учтет нормативы и требования ПУЭ, произведет расчеты, выберет оборудование подходящего номинала и, в конце концов, возьмет всю ответственность на себя. При самостоятельном проектировании и монтаже отвечать за ошибки придется владельцу жилья.

Похожие записи:

Как убрать мелкие и глубокие царапины на стекле? Радиосхемы схемы электрические принципиальные Каркасный дом своими руками: пошаговая инструкция сборки с фото Как открыть консервную банку со шпротами открывалкой, консервным ножом и другими способами Механизм подъема, опускания и регулирования дозатора Расчет забора из профнастила: калькулятор онлайн!
