Как поменять заднюю втулку на велосипеде

Устройство

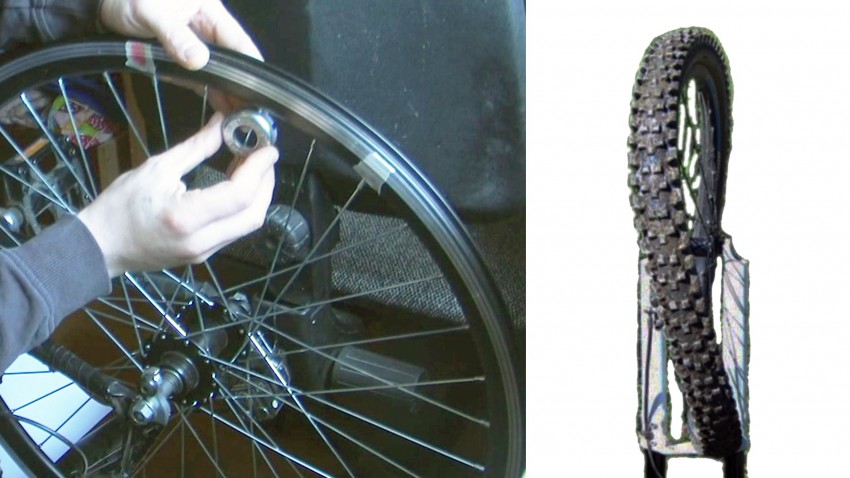

Перед тем, как разобрать заднее колесо велосипеда, установив его на специальную подставку, или любой другой компонент транспортного средства, необходимо изучить его устройство.

Оно состоит из следующих компонент:

  • втулка;
  • обод;
  • спицы;
  • покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Размер колеса определяют по наружному диаметру, который варьируется от 14 до 29 дюймов. Горные модели велосипедов чаще комплектуют 26-дюймовыми колесами, в то время как гибридные или туристические — 28-дюймовыми.

Устройство заднего колеса скоростного велосипеда не предусматривает наличия спиц. Вместо них используется сплошной диск, обеспечивающий повышенную жесткость. Такая конструкция меньше сопротивляется встречному потоку воздуха, но обладает повышенной парусностью, что усложняет езду при боковом ветре.

Обод

Срок службы колеса зависит от устройства обода, а его прочность влияет на скорость и безопасность поездки. Современные велосипеды чаще всего комплектуют ободами, в сечение напоминающими коробку. Благодаря такой форме колесо обладает защитой от повреждения при наезде на жесткое препятствие.

В качестве материала для изготовления ободов чаще всего применяют сталь или сплавы алюминия. Стальной обод дешевле, но обладает большей массой и менее устойчив к коррозии. Наиболее современным материалом считается карбон, однако цена подобных моделей весьма велика.

Спицы

Достаточно уязвимая часть конструкции. Помимо массы велосипедиста, которая на них воздействует, спицы регулярно испытывают нагрузку, возникающую из-за неровностей дорожного покрытия. Спица фиксируется в ободе ниппелем. Наиболее распространенными материалами для изготовления являются сталь и алюминий.

Важно! Материалы ниппеля и спиц обязательно должны совпадать, иначе реакция между различными металлами не позволит в дальнейшем свободно подтягивать или менять спицы.

В зависимости от процесса производства спицы могут быть:

    • катаными (самый дешевый вариант);
    • тянутыми (легкие, но более дорогие);
    • плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Спицовкой называется порядок фиксации втулки, обода и спиц. Она может быть радиальной или крестовой. Радиальная предусматривает установку втулки без пересечения спиц друг с другом. При крестовом происходит скрещивание спиц.

Втулка

Втулка располагается в центре колес и крепится к раме велосипеда. Обеспечивает вращение колеса, исключая проскальзывание и проворачивания. Задняя втулка способствует накату велосипеда — эффективности передвижения без затрат энергии.

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

  • наличие свободного хода, отсутствие механизма торможения;
  • отсутствие свободного хода, наличие тормозного механизма;
  • наличие свободного хода и механизма торможения.

Интересно знать! При наличии тормоза втулки, состоящей из барабана с колодкой, появляется возможность остановки велосипеда с помощью педалей.

Размеры втулки, ее масса и качество влияют на накат и энергозатраты велосипедиста во время езды. Существует три вида этого узла.

  1. Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.
  2. Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
  3. Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

3-скоростная втулка имеет простую конструкцию, в то время как 5-ти или 7-скоростные механизмы лучше не разбирать. Шестерни планетарных систем при сборке устанавливаются в определенном положении. Такая работа требует наличия специального оборудования.

Разновидности велосипедных втулок

Качественная и надежная втулка способна свести к минимуму трение во время движения велосипеда. Это, в свою очередь, приводит к улучшению показателей наката. Существуют самые различные втулки, в зависимости от той или иной характеристики:

  • места расположения;
  • способа фиксации;
  • типа тормоза;
  • применяемого сырья;
  • количества спиц;
  • габаритов.

У двухколесных транспортных средств помимо передней есть еще задняя втулка велосипеда. Причем первая устроена проще, поскольку ответственна только за крепление и вращение колеса. На задней втулке еще закреплена трещотка и кассета. Способов фиксации втулок всего два. Первый из них самый простой и в то же время дешевый – всего две гайки для ключа на 16. Другой способ еще проще, но уже дороже – использование эксцентрика. Чтобы снять колесо, нужно потянуть ручку механизма. Процесс проходит в считанные секунды. Эксцентрики применяются при производстве практически любого современного велосипеда.

Что касается тормозной системы, то некоторые задние втулки велосипеда совместимы лишь с ободными тормозами вида V-brake. Существуют втулки и под барабанную разновидность тормозов. Но в наши дни такое явление очень редкое и встречается не на каждом городском велосипеде. Чем надежнее втулка, тем дольше ее ресурс. Но тут есть свои особенности применения каждого материала. Стальные конструкции стоят недорого, но подвергаются коррозии. Алюминиевые аналоги, напротив, обходятся дороже, но более стойки к появлению ржавчины. Таким образом, здесь все упирается в финансовые возможности.

Количество спиц колес, согласно распространенному стандарту, может быть 32 или 36. меньшее число делает колесо легче, но менее жестким. И наоборот, чем больше спиц, тем колесо тяжелее и прочнее

При этом важно, чтобы и обод, и втулка были рассчитаны на одинаковое число спиц

Относительно размеров втулок – все зависит от их диаметра. Чем он больше, тем прочнее деталь, но и вес тоже будет большим. Диаметр задней втулки велосипеда стандартной комплектации равен 9 или 10 мм. При более интенсивном и экстремальном использовании двухколесного транспорта подойдут изделия с диаметром 14-15 мм. А что касается длины, то у передних втулок она равняется 108-110 мм. В то время как задние имеют большую длину – от 135 до 146 мм.

Основные составные части

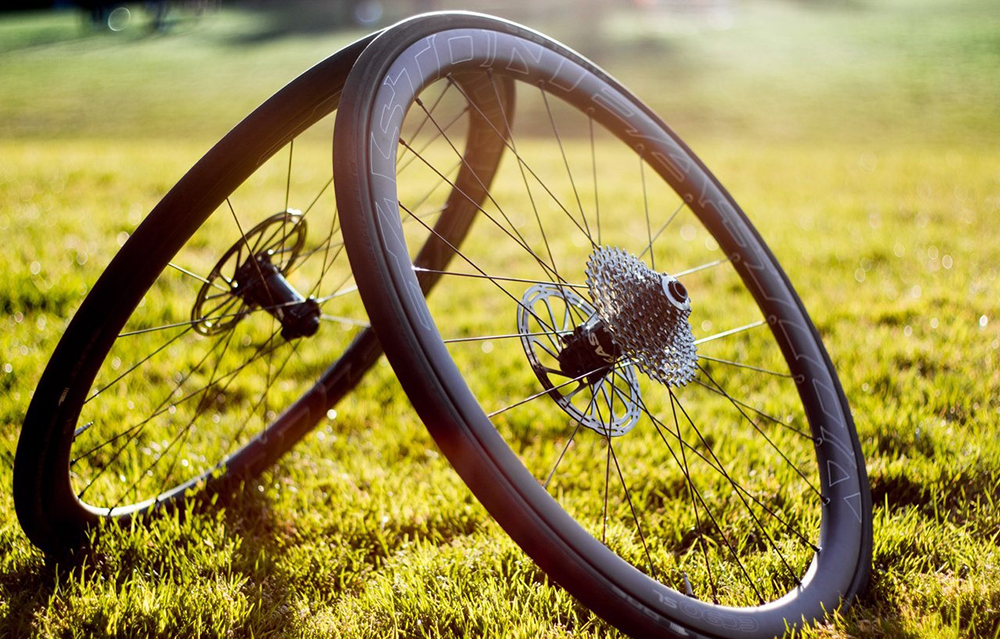

В состав современного велосипеда входит два колеса, обычно одного диаметра. Заднее колесо обычно бывает ведущим и приводится в движение посредством велосипедной цепи.


Колесо состоит из втулки, спиц, обода, камеры и покрышки. Иногда камера и покрышка составляют одно целое, то есть бескамерную шину.

Втулка соединена с ободом колеса с помощью спиц, количество которых колеблется от 12 до 48. Престижные модели велосипедов с рамой из композитных материалов часто комплектуются колёсами, спицы которых выполнены из карбона.

Размер велосипедного колеса по традиции определяется по внешнему диаметру покрышки в дюймах – от 14 до 29 (1дюйм = 2.54см). Горный велосипед обычно комплектуется колесами 26 дюймов, а гибридный или туристический — 28 дюймов.

Задние колеса спортивных велосипедов не содержат спиц, так состоят из сплошного диска. Такая конструкция повышает жесткость колеса и уменьшает сопротивление встречного воздуха на больших скоростях. Единственным недостатком является повышенная парусность, которая добавляет неприятностей велогонщикам при боковом ветре.

Материал

При изготовлении ободов велосипедных колес в большинстве случаев применяют сталь или алюминиевые сплавы. Обода из стали дешевле, однако тяжелее и более подвержены коррозии. В последние годы все чаще используют более легкие композитные материалы: карбон и пластик.

Спица велосипедного колеса

Очень уязвимый элемент. Кроме нагрузки от веса велосипедиста, подвергается ударам на неровной дороге. С помощью ниппеля спица фиксируется в ободе. Самые распространенные спицы изготовляют из стали или алюминия.

Спица состоит из четырех частей:

  • Головка.Головка закреплена на втулке.
  • Тело.
  • Резьба. На резьбу навинчивается ниппель.
  • Ниппель. Ниппель крепит спицу к ободу.


Ниппель должен быть из того же материала, что и спица.

Виды спиц:

  • Катаная спица— бюджетный вариант.
  • Тянутая спицалегче по весу, но дороже.
  • Плоская спица— самая дорогая, значительно превосходит остальные виды как по весу, так и по сопротивлению встречному воздушному потоку.

Спицовка

Спицовка — это порядок взаимного крепления втулки, спиц и обода. Есть два основных вида спицовки колес: «радиальное» и «крестовое».

При «Радиальном» виде спица не пересекается с остальными. При сборке «крестом», спица перекрещивается с остальными спицами несколько раз, в зависимости от выбранного способа спицевания. На широко распространенных колесах 26 дюймов чаще используют спицовку «в три креста».

Разновидности задних велосипедных втулок, отличия их друг от друга


Втулка — основа колеса.

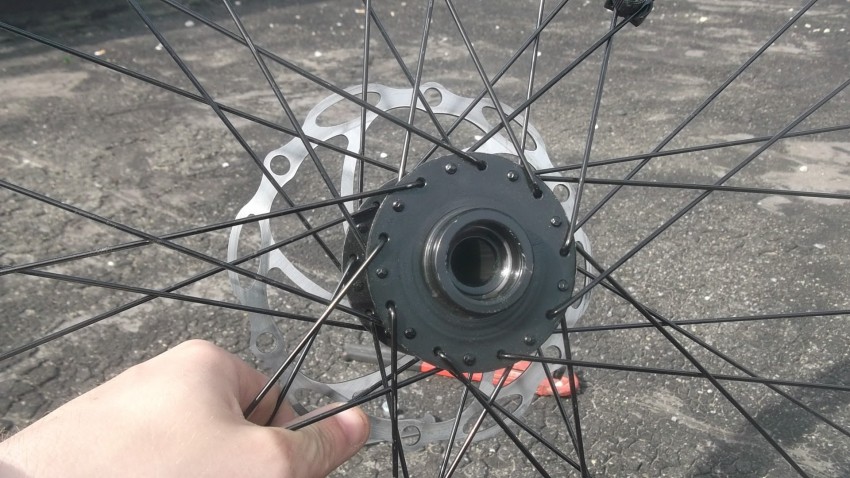

Втулка находится в центре колеса и вращается на подшипниках. В качестве подшипников применяются разборные шарики, либо универсальные закрытые подшипники заводского изготовления. На подшипник приходится всё давление велосипеда при езде, поэтому качество его должно быть высоким.

Втулка посредством спиц соединена с ободом колеса. Устаревшие модели втулки типа «Торпедо» содержат внутри конструкции тормозной барабан, с помощью которого велосипедист тормозит обратным вращением педалей.

В состав современной задней велосипедной втулки входит храповой механизм, а кассета со звездами надевается на барабан. На втулке с трещоткой подшипники расположены ближе к центру, поэтому нагрузка распределяется не равномерно. Втулки этого типа устанавливаются на подростковые или на бюджетные взрослые велосипеды.


Кассетная втулка – еще один популярный тип задней втулки. Она имеет шлицы, на которые насаживается кассета со звездами и фиксируется гайкой кассеты. Такие втулки более надежные, подшипники находятся дальше от центра втулки, поэтому велосипед может выдерживать вес до 120 кг.


Третий вид задних втулок – втулка с планетарной системой переключения скоростей. Она объединяет функции втулки и механизм переключения скоростей велосипеда.

Весь механизм расположен внутри втулки и защищен от пыли и влаги. Цепь на велосипеде с такой втулкой служит дольше, так как не меняет своего положения. Планетарная втулка имеет высокую степень надежности.

Конструкция 3-скоростной планетарной втулки SRAM очень простая. А вот 5-ти и 7-ми скоростные лучше не разбирать. Планетарные шестерёнки устанавливаются в особом положении — для этого нужен специальный инструмент.

Разборка и обслуживание задней втулки

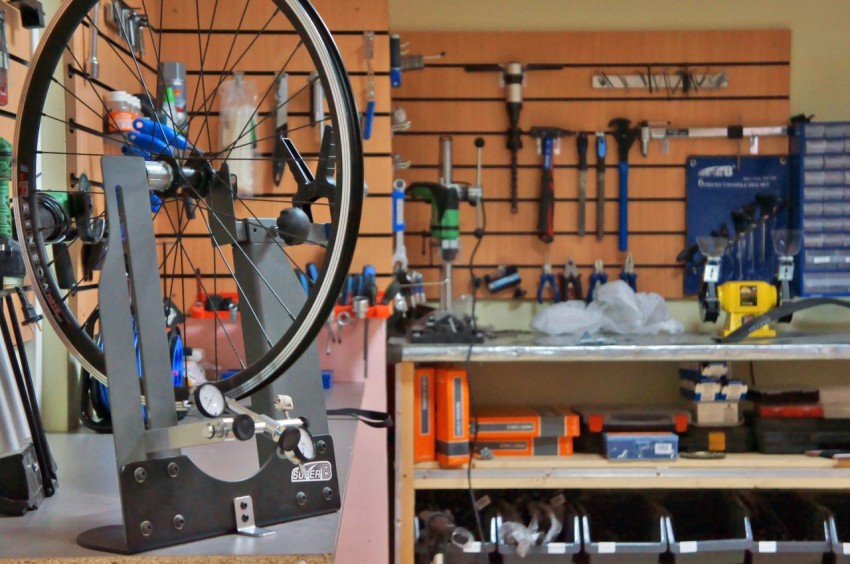

Механизм заднего колеса велосипеда нуждается в периодическом техобслуживании и ремонте, и часто у неопытных велосипедистов возникают проблемы при его разборке и сборке. Однако это довольно простая операция, и после небольшой практики она перестаёт вызывать затруднения. Главное – выбрать подходящий инструмент и запастись терпением. Также следует проявить максимум аккуратности, иначе закатившаяся куда-либо маленькая деталь или шарик может доставить серьёзные проблемы, и правильно собрать механизм будет невозможно. Если нет уверенности в своих действиях, то можно даже записать процесс на видео, чтобы при обратной сборке было понятно, куда следует установить тот или иной элемент.

Все обычные втулки рассчитаны на разборку со стороны, противоположной размещению звёздочек, то есть с левой. Рассмотрим последовательность действий при разборке изделия на насыпных подшипниках, так как такая конструкция является наиболее распространённой:

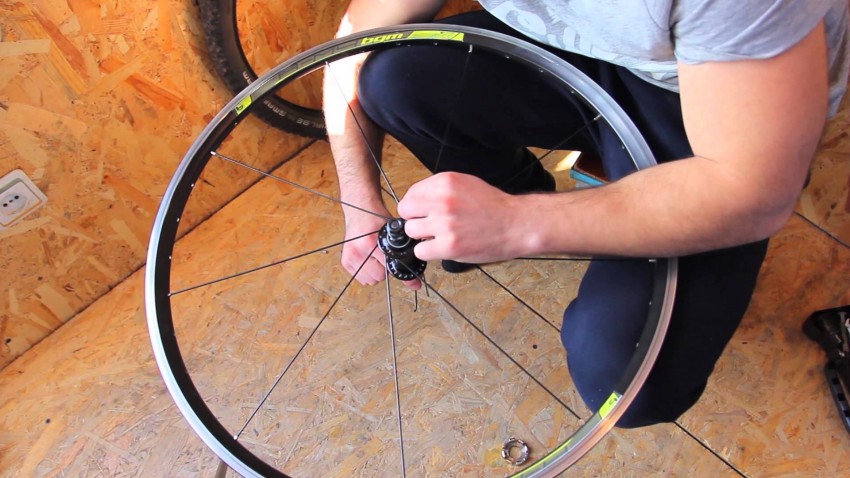

  • Для начала нужно открутить гайки и отсоединить колесо от рамы. В случае с зажимами на эксцентриках даже не понадобятся инструменты. После того, как колесо снято, можно начинать разборку.

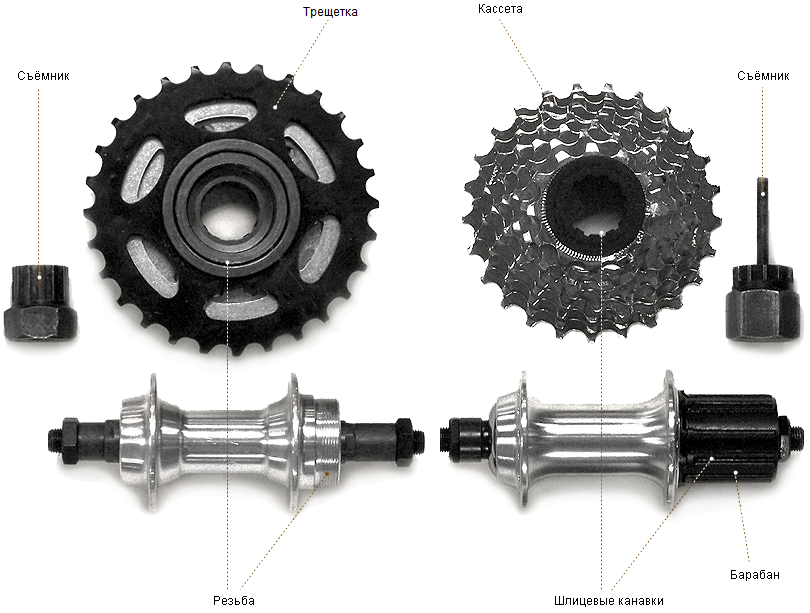

  • Теперь следует снять звёздочки, иначе получить полный доступ к внутренней части втулки будет невозможно. Если колесо имеет кассету, то понадобится инструмент под названием хлыст и съёмник. Хлыст накидывается на большую звезду и удерживает её, а съёмник вставляется в кассету и вращается против часовой стрелки. После демонтажа кассеты нужно снять тормозной диск с левой стороны втулки (если установлены дисковые тормоза).
  • Для разборки колеса с трещоткой нужен съёмник и ключ с хорошим рычагом. Придётся приложить довольно большое усилие, потому что трещотка закручивалась всё то время, пока вы ездили на велосипеде. Трещотку тоже нужно откручивать против часовой стрелки.
  • Для дальнейшей работы понадобятся два ключа. Специальный конусный ключ имеет маленькую толщину, им удерживается конус втулки, а вторым ключом нужно расконтрить левую гайку, которая фиксирует этот конус. Расконтренную гайку можно открутить, и теперь задняя ось велосипеда легко достаётся из втулки, давая доступ к подшипникам и внутренней поверхности ступицы колеса.
  • Шарики могут прикрываться металлическими пыльниками. И то, и другое нужно аккуратно извлечь и сложить в какую-нибудь коробочку. Вот и всё, втулка разобрана, теперь можно приступать к техобслуживанию и ремонту.

Схема разборки втулки на промподшипниках даже проще, определённую трудность составляет лишь извлечение кассет с шариками, так как они довольно плотно запрессованы в ступицу

Картридж придётся доставать специальным инструментом или выбивать ударами молотка по оси, но делать это нужно крайне осторожно, чтобы не повредить фланец

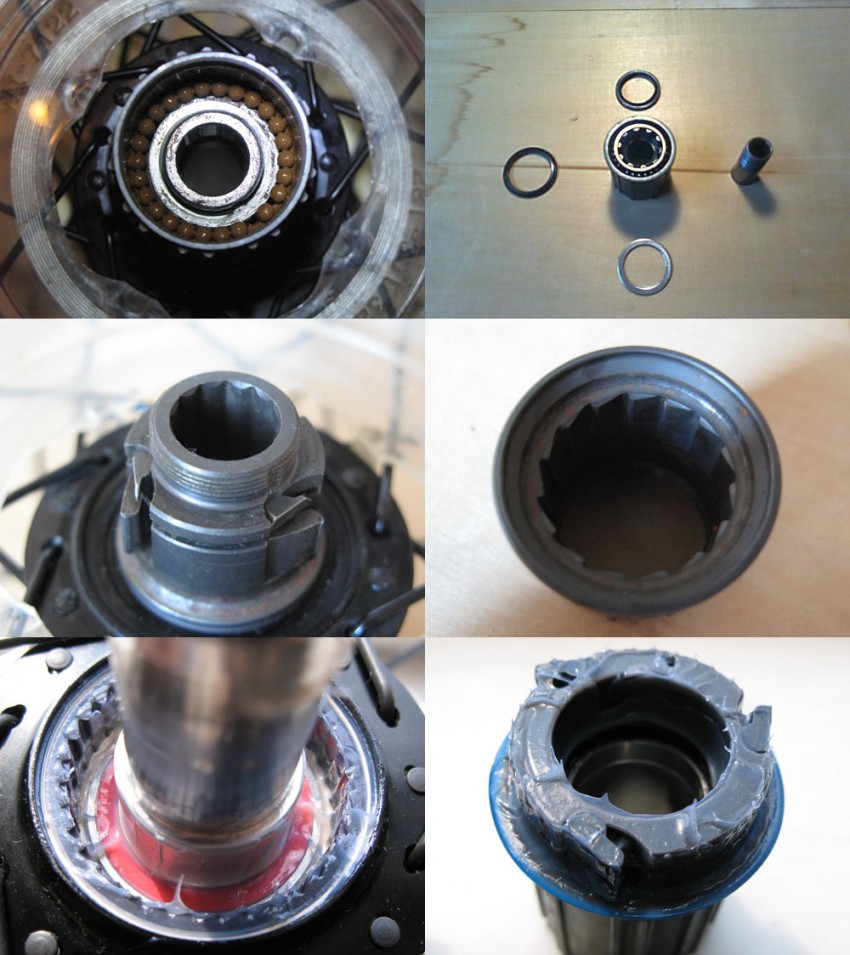

Иногда приходится разбирать сам барабан, на который крепится кассета со звёздами. В этом случае понадобится особый съёмник со шлицами. Но такая необходимость возникает крайне редко, и в этом случае всё же лучше обратиться в мастерскую.

Техобслуживание задних втулок заключается в удалении старой смазки, очистке деталей от грязи, проверки их целостности и нанесении новой смазки. Нужно тщательно промыть не только подшипники и внутреннюю поверхность ступицы, но и резьбу на гайках и оси, так как в неё часто набивается песок. При закручивании он собирается на поверхности конуса, может вызвать хруст и даже повреждение шариков. Для этого обычно используется бензин, растворитель или специальные моющие средства. После очистки нужно нанести смазку на все подвижные детали.

Сборка втулки происходит в обратном порядке. Если детали не утеряны, то всё пройдёт без каких-либо затруднений.

При установке колеса в дропауты следует обратить внимание на один важный момент: ось со втулкой должны входить в них довольно плотно. Если образуется зазор, то следует вставить проставочные шайбы

В противном случае перья будут стягиваться и изгибаться при фиксации колеса, что может привести к возникновению постоянных напряжений в перьях и, в конце концов, к разрушению конструкции.

Устранение основных неисправностей

Все обнаруженные неисправности следует сразу же устранять во избежание плохих последствий. Чтобы убрать люфт, понадобятся гаечные ключи. В основном это конусный инструмент на 15 и рожковый ключ на 17. Предварительно необходимо открутить контргайку и после этого, в зависимости от ситуации, ослабить или подтянуть конусную гайку. В идеале люфта не должно быть совсем. После манипуляций с конусным крепежным элементом следует установить контргайку на место. О правильной регулировке конусной гайки будет свидетельствовать легкое проворачивание колеса благодаря силе тяжести, воспринимаемой катафотом или соском.

Основные виды велосипедных поломок

Велосипед – это сложный и состоящий их множества мелких деталей транспорт. Поэтому перечислить поломки (например, ремонт каретки), которые могут с ним произойти, просто не представляется возможным. Но есть целый ряд аварий, которые происходят чаще всего.

К ним можно отнести:

Исправление перекоса “восьмёрки” на заднем ободе велосипеда

Эта проблема может возникнуть, если на велосипеде куда-нибудь врезаться или на протяжении долгого периода времени возить тяжёлый груз.

Для решения проблемы сначала определяем сторону, где происходит “волна”. Если это, к примеру, правая сторона, то спицы расположенные слева нужно потянуть на себя, ослабив правые. Делается подобная операция с использованием специального инструмента.

Улучшение жёсткости колеса

Одна из распространённых проблем. При покупке нового велосипеда все спицы хорошо затянуты, но при длительной эксплуатации происходит их разбалансировка.

Стирание подшипников

Чаще всего это проблема возникает при недостаточном уходе за велосипедом (в частности нерегулярная смазка).

Если непоправимое уже произошло, то следует осторожно снять шатуны, извлечь каретку, аккуратно её разобрать и сменить подшипники. Ремонтный процесс не очень сложный, но работа предстоит очень кропотливая.

Замена подвески

К сожалению подвеска рано или поздно приходит в негодность, так как постоянно испытывает колоссальное давление на себя.

Чтобы подвеска не сломалась раньше положенного срока, её необходимо регулярно смазывать, а детали тщательно чистить. Если это не помогает, то тогда произвести замену износившейся детали.

Выход из строя тормозной системы

Чаще всего поломке подвержен тормозной трос (разрыв или перегиб)

Если велосипед эксплуатируется длительное время, то возможно стоит обратить внимание на тормозные колодки (при необходимости подтянуть их или заменить на новые). Ремонт тормозной системы занимает не больше 20-30 минут.

Основные составляющие детали

Заднее колесо скоростного велосипеда состоит из следующих деталей:

  • втулки;
  • кассеты с ведомыми звездочками;
  • спиц;
  • обода;
  • шины с камерой.

При этом следует учитывать следующие моменты:

  1. Конструкции втулок заднего колеса могут отличаться по размеру, форме и типу используемых подшипников.
  2. Кассета скоростного велосипеда также может иметь различные конструкции и содержать от трех до одиннадцати звездочек.
  3. Втулка через спицы достаточно жестко связано с ободом колеса. Обычно на скоростных велосипедах либо 28, либо 32, либо 36 спиц, причем рисунок их переплетения тоже может быть разным.
  4. Профиль обода у горных велосипедов обычно коробочный, в отличие от шоссейных модификаций, имеющих однотрубные шины. Поскольку вес наружной части колеса всегда стараются уменьшить, наиболее распространенным материалом служат сплавы на основе алюминия.

Конструкция втулки

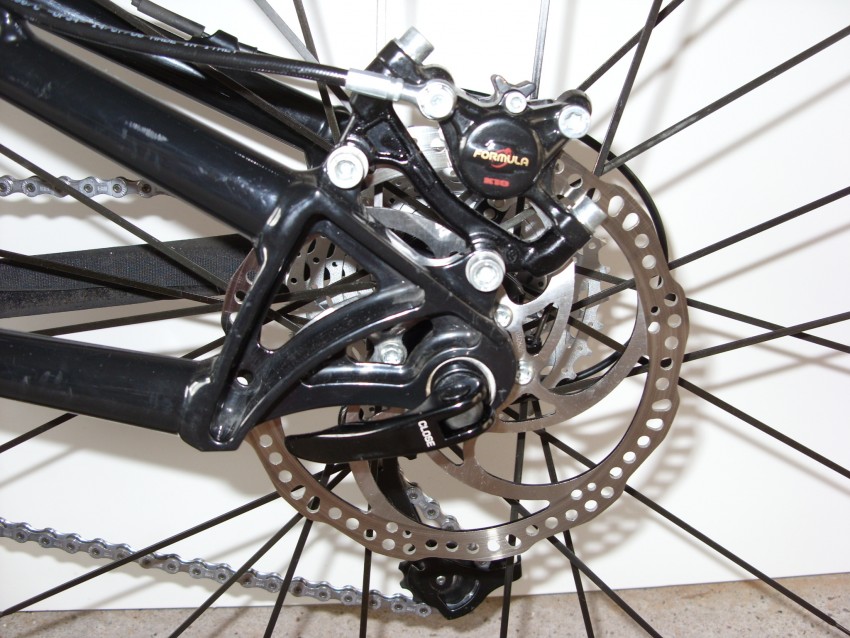

Метод 1. Проверка калипера

1. Проверить тормозные колодки. Первое, что вам нужно знать, это сильно ли изношены тормозные колодки. В них должно быть, по крайней мере, ¼ дюйма (0,6см) резины (тормозная колодка) между зажимом и шиной, когда калипер занимается тормозом велосипеда. Если колодки изношены, Вам надо их заменить.

2. Проверка тросика. Сожмите тормозные ручки и убедитесь, что тросик движется. Если этого не произойдёт, Ваш тросик может застрять в кабельном отверстии, или зажим в ручке может быть свободным.

3. Убедитесь, что калипер перемещается, когда тросик тянет его. Либо сожмите ручку и посмотрите на калипер и откройте, или попросите еще кого-либо сделать это, пока Вы смотрите. Если тросик на рукояти стояночного тормоза движется, но конца у калипера нет, тросик может быть разорван внутри кабельного корпуса, и вся сборка тросика должна быть заменена.

4. Посмотрите на калипер, чтобы убедиться, что обе стороны зажаты против колеса велосипеда. Если одна сторона застревает, Вы можете обнаружить, что только одна накладка зацепляет колесо, что и мешает эффективному торможению. Возможно, Вам надо ослабить болты, крепящие калипер на велосипеде и поработать внутри, чтобы ослабить механизм. Немного хорошего лёгкого машинного масла поможет механизму всегда оставаться смазанным.

Как устроена задняя втулка скоростного велосипеда?

Ее конструкция состоит из несколько звездочек, благодаря которым крутящий момент передается колесу. Если втулка функционирует с трещоткой, барабан интегрирован в звездочки, т.е. расположен вне втулки. Если она рассчитана на работу с кассетой, то последний установлен у нее внутри.

Крепление также может различаться. Популярностью похвастаться может крепление с помощью болтов, используемое основными производителями втулок. Также стандартом предусмотрено шлицевое соединение.

Широкое распространение с давних времен получили «Торпедо» втулки.

Чертеж детали приводится ниже:

При свободном ходе ведущие ролики сдвигаются ведущим конусом вверх. Он цепляется выступами при повороте педалей, клинит корпус втулки, заставляя вращаться колесо.

При остановке, конус корпуса сдавливает ролики ведущие, которые попадают в пазы, находящиеся между выступами. Из-за этого нарушается связь конуса с корпусом, позволяя колесу вращаться.

При торможении, т.е. прокручивании педали назад, вращение ведущего конуса происходит в обратном направлении. Благодаря трению, косые выступы вращают тормозной конус, направляя в канавки барабана тормозные ролики, т.е. происходит его «вдвижение» в барабан, от чего последний, раздвигаясь с обеих сторон, прижимается плотно к втулке. Этими втулками, выпускаемыми с начала века, комплектуют дорожные велосипеды.

Происходит торможение колеса. Обеспечивает втулка торпедо наиболее эффективное торможение, в сравнении с другими типами.

Многие, в целях экономии места при хранении, выбирают складные велосипеды с планетарными втулками, позволяющими, не вращая педали, переключать скорости.

Это преимущество поездку делает простой в двух случаях:

  • при необходимости резко затормозить: например, на светофоре или при неожиданном появления на дороге другого транспортного средства. При езде на обычных велосипедах, необходимо такую ситуацию предусмотреть, чтобы было время для переключения на более низкую передачу. В случае с планетарной втулкой, сделать это можно даже во время остановки. Начинать движение она позволяет с любой скорости;
  • при преодолении крутого подъема. На байке обычном нужно заботиться постоянно, чтобы, переключая передачи, не снизить скорость. В случае с планетарной втулкой все намного проще: необходимо лишь перестать крутить педали на несколько секунд. Включив нужную скорость, можно продолжать движение, т.е. скорость на подъемах теряться не будет.

Еще одним преимуществом этой втулки является защищенность механизма переключения скоростей от попадания влаги и грязи, а также отсутствие необходимости в обслуживании.

Наконец, детали, участвующие в движении. Они меньше изнашиваются с планетарной втулкой.

Нельзя обойти вниманием втулку xenium, снабженную облегченной осью и корпусом, выполненными из алюминия. Вес ее порядка 300 грамм

Многолетним опытом по выпуску втулок похвастаться может известна компания Novatec. Ее продукция отличается высочайшим качеством, предоставляемом по адекватной цене. Среди втулок новатек имеются нетипичные модели: детали для фиксовых велобайков (свободный ход отсутствует) и динамо-втулка.

Для байков с фиксированной передачей выпускают quando втулку заднюю на шариках, имеющие 36 отверстий под спицы.

Электрогенератором называют динамо – втулку для велосипеда, разработанную английской компанией Sturmey-Archer. Затем мир в 2010 году познакомился с ее новым вариантом – комбинацией с барабанным тормозом.

Сегодня их производство является основным видом деятельности фирм Shimano и Schmidt. Мощность втулок по гост классического исполнения равна 1,8 Вт, напряжение – 6 В. Но, в продаже есть и новые втулки, параметры которых увеличены, а размеры уменьшены в разы.

Особенностью использования втулок резьбовых с внутренней резьбой метрического типа и самонарезающей внешней является цилиндрическая полая основа. С ее помощью крепление очень надежно.

Видео: Ремонт задней втулки велосипеда

Пошаговая инструкция по ремонту

К основным моментам обслуживания задней втулки велосипеда относят:

  • регулярная подтяжка корпуса;
  • замена подшипниковых шариков;
  • смазывание деталей внутри корпуса;
  • регулировка тормозных колодок.

Это нужно делать по мере необходимости, чтобы продлить ресурс устройства и избежать поломок. Новичкам необходимо предварительно ознакомиться с детальной инструкцией. Ее легко найти на тематических сайтах.

Выбор инструментов и запасных деталей

Для разборки задней втулки велосипеда и обслуживания понадобятся инструменты:

  • хлыст;
  • вороток с переходником;
  • плоская отвертка;
  • оправка для откручивания стопорной гайки;
  • конусный ключ;
  • накидной ключ на 17 мм;
  • медицинский пинцет;
  • заглушка для калипера.

Также понадобится смазка, ветошь, очищающие средства. Что касается деталей на замену, они должны быть полностью идентичны оригинальным

При большом разнообразии втулок и их компонентов важно не ошибиться. Поэтому заранее необходимо уточнить модель, размеры и прочие параметры

Например, детали втулки скоростного велосипеда не подойдут для «односкоростника» и наоборот.

ХлыстВороток с переходникомПлоская отверткаОправка для откручивания стопорной гайкиНакидной ключ на 17 ммКонусный ключЗаглушка для калипера

Разборка

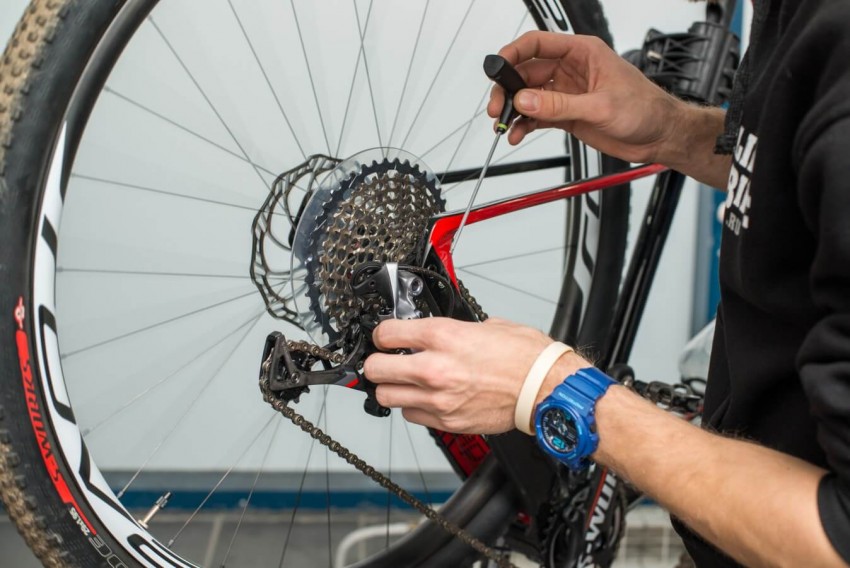

Демонтаж производят на снятом колесе. Разобрать втулку заднего колеса велосипеда можно в такой последовательности:

  1. Снять колесо. Демонтировать эксцентрик, а если есть, то и ротор дисковых тормозов.
  2. Снять кассету со звездочками.
  3. Открутить отверткой пыльник, который находится с левой стороны задней втулки. С правой стороны пыльника нет.
  4. Зафиксировать контргайку с правой стороны, такую же гайку слева – открутить.
  5. Открутив левую контргайку, убрать шайбу, проставочное кольцо, выкрутить конусную гайку.
  6. Аккуратно вытащить ось втулки и отложить ее в сторону для дальнейшей очистки.
  7. С левой стороны вытащить пыльник-уплотнитель.
  8. С помощью пинцета по одному вынуть шарики подшипника слева, а затем и с правой стороны.
  9. После демонтажа можно приступать к очищению и смазке деталей.

Очищение и смазка

При разборке втулки заднего колеса велосипеда каждый шарик подшипника нужно протереть тряпочкой, смоченной в керосине или бензине. Осмотреть внимательно каждый. Поврежденные – заменить.

Затем вынуть и осмотреть ось велосипеда. Протереть ее сухой ветошью. В случае сильных загрязнений постараться убрать их с помощью тряпочки, смоченной в бензине, высушить.

Смазывать втулку только специальным средством – цепная смазка не подойдет. Для подшипников использовать буксол. Наносить на сухие чистые детали. Слой не следует делать толстым. Если переборщить, то при движении смазочный материал выступит поверх обработанной поверхности, на него станет налипать грязь, пыль, что приведет к износу.

Ремонт

Распространенная причина, по которой требуется обслуживание задних втулок, это люфт при движении или перетяжка конуса. В этом случае нужно:

  • ослабить ключом контргайку;
  • проверить конусную гайку, ослабить или, наоборот, затянуть ее так, как нужно;
  • затянуть контргайку к прежнему состоянию.

Если причина в поломке той или иной детали, то потребуется замена:

  • снять стопорное кольцо;
  • вынуть втулку;
  • снять детали, которые находятся на стороне, противоположной звездочкам;
  • внимательно осмотреть, проверить исправность;
  • если какая-то поломана, заменить ее;
  • поставить снятые части на место в обратном порядке;
  • затянуть контргайку и конусные гайки.

Когда задняя втулка шатается, ее корпус прокручивается, необходимо подтянуть крепежные гайки. При затруднении движения заднего колеса – ослабить. Если же ухудшился накат, появились посторонние звуки во время езды, то, скорее всего, проблема в изношенных подшипниках либо отсутствии смазки.

Еще одна распространенная проблема – загрязненная каретка. В этом случае нужно вынуть кареточный узел, промыть все детали системы керосином или бензином, установить в обратном порядке.

Сборка

После проведения обслуживания, ремонта, важно правильно собрать заднюю втулку велосипеда. Делается это в обратной процессу разборки последовательности

Схема монтажа: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка.

Отрегулировать, привести в порядок заднюю втулку на велосипеде своими силами не представляет особой сложности. Главное, действовать в строгой последовательности, а также аккуратно обращаться с деталями, чтобы их не потерять во время демонтажа. Соблюдение простых рекомендаций поможет справиться с этой задачей даже новичкам.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место Имя Записано Баллы Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом

  2. С отметкой о просмотре
