Зачем нужен смесительный узел для теплого пола

Содержание

Узел подмеса с трехходовым клапаном

Трехходовой вариант совмещает в себе две функции: байпасного балансировочного крана и перепускного питающего клапана. Внутри него перемешиваются потоки холодной обратки и горячего теплоносителя.

Трехходовые устройства нередко оснащают сервоприводами, предназначенными для управления термостатическими приборами и контролерами погоды. В этом случае внутри клапана имеется заслонка, находящаяся в зоне 90 ° между обратным трубопроводом и трубой подачи нагретого теплоносителя от агрегата. Ее можно устанавливать в любом расположении – с уклоном в одну из сторон или посередине в зависимости от требуемого соотношения между горячей водой и обраткой.

Принято считать, что данный вид клапанов незаменим для отопительных систем с большим числом контуров.

Из недостатков этих элементов следует отметить:

  1. Не исключены случаи, когда в результате сигнала от термостата клапан открывается и впускает теплоноситель, имеющий температуру 95 °С, в контур пола. Такие резкие температурные скачки при эксплуатации системы недопустимы, поскольку от избыточного давления трубопровод может лопнуть.
  2. Трехходовые клапаны, имеющие значительную пропускную способность, даже в случае минимального сбоя в регулировке устройства могут сильно изменить температуру в контуре.

Чтобы поменять мощность системы нагрева пола в зависимости от погоды используют специальную арматуру – погодозависимый контролер. Например, в случае резкого похолодания, помещение в доме начинает остывать быстрее и нагревательная конструкция не может справляться со своим назначением. Для повышения ее эффективности следует увеличить нагрев теплоносителя и его расход.

Можно задействовать клапаны, управляемые вручную и при изменении погоды каждый раз крутить вентиль. Но недостаток такого метода очевиден: оптимальный режим выставить сложно. Поэтому многие домовладельцы отдают предпочтение клапанам с автоматическим управлением. Контролер вычисляет требуемую температуру и плавно управляет устройством.

Вся зона в 90 градусов разбита на 20 секторов, в каждом из которых 4,5 градуса. Контролер проверяет температурный режим раз в 20 секунд. Когда фактическая величина температуры воды, поступающей в систему, не отвечает расчетной, тогда клапан разворачивается в одну из сторон на 4,5 градуса.

Кроме этого, контролер позволяет сэкономить энергоносители. При отсутствии жильцов он понижает температуру в комнатах до минимально возможной отметки.

Структура двухконтурной системы

Подогреваемые полы могут быть и электрическими, но их чаще делают в уже эксплуатируемых домах, когда стержневой мат или инфракрасную плёнку нужно уложить под финишное покрытие. Если же дом только строится, то предпочтение обычно отдаётся водяной системе, и монтируется она прямо в черновой бетонный пол. Могут быть и другие варианты, но этот наиболее оптимальный.

Если дом только строится, то предпочтение отдается водяному теплому полу

Выбор теплого пола

Основные элементы такой отопительной схемы:

  • подающий трубопровод водоснабжения (магистральный или автономный);
  • водогрейный котёл;
  • настенные отопительные радиаторы;
  • система труб для тёплого пола.

Оборудование для теплого пола

Бойлер способен нагреть воду до кипятка, а это, как известно, 95 градусов Цельсия. Батареи выдерживают такую температуру без проблем, а вот для тёплого пола это неприемлемо – даже учитывая, что бетон заберёт на себя часть тепла. По такому полу было бы невозможно ходить, да и никакое декоративное покрытие за исключением керамики такого подогрева не выдержит.

Как же быть, если воду придётся брать из общей системы отопления, а она слишком горячая? Эту задачу и решает смесительный узел. Именно в нём температура снижается до нужного значения, и работа обоих отопительных контуров в комфортном режиме станет возможной. Суть её до невозможности проста: смеситель одновременно забирает горячую воду от котла и остывшую из обратки, и доводит её до заданных температурных значений.

Насосно-смесительный узел для теплого пола в сборе

Тёплый пол от центрального отопления

Как всё это работает

Если представить работу двухконтурной отопительной системы кратко, то выглядеть это будет примерно так.

  1. Горячий теплоноситель движется от котла до коллектора, коим и является наш смесительный узел.

  2. Здесь вода проходит через предохранительный клапан с манометром и температурным датчиком, который вы видите на фото снизу. Они регулируют в системе давление и температуру воды.

  3. Если она слишком горячая, система срабатывает на подачу холодной воды, и как только достигается требуемая температура теплоносителя, заслонка автоматически закрывается.

  4. Кроме того, коллектор обеспечивает перемещение воды по контурам, для чего в структуре узла присутствует циркуляционный насос. В зависимости от конструктива системы, она может комплектоваться дополнительными элементами: байпасом, вентилями, воздухоотводчиком.

Что влияет на энергопотребление теплого пола

Предохранительные клапаны для подогреваемого пола

Коллекторные смесители могут собираться из отдельных деталей, но проще всего приобрести узел в сборе. Вариации могут быть самые разные, но главное, что их отличает – это разновидность используемого предохранительного клапана. Чаще всего применяют варианты с двумя или тремя входами.

Таблица. Основные виды клапана.

Вид клапана Отличительные особенности

Двухходовой

 У этого клапана два входа. Сверху располагается головка с термодатчиком, по показаниям которого и регулируется подача воды в систему. Принцип прост: к холодной примешивается горячая вода, нагретая котлом. Двухходовой клапан вполне надёжно защищает напольный отопительный контур от перегрева. У него небольшая пропускная способность, которая в принципе не допускает никаких перегрузок. Однако для площадей более 200 м2 такой вариант не подходит.

Трёхходовой

 Вариант с тремя ходами более универсален, в нём функции подачи совмещены с функциями регулировки. В этом случае не к холодной воде примешивается горячая, а, наоборот – к нагретой холодная. К термостату клапана обычно подключается сервопривод — прибор, с помощью которого температуру в системе можно поставить в зависимость от температуры внешней среды. Дозирует подачу холодной воды заслонка (подпиточный клапан) на обратной трубе. Трёхходовые клапаны применяют в домах большой площади с несколькими отдельными контурами, так как они отличаются большой пропускной способностью.
Но в этом же состоит и их минус: при малейшем несоответствии объёмов горячей и остывшей воды пол может перегреться. Решить эту проблему позволяет автоматика.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

5 Самостоятельное изготовление полипропиленовой гребёнки

Для работы нужно подготовить две небольшие полипропиленовые трубы диаметром 32 мм, а также тройники по количеству отводов. Качественное изделие не может обойтись без резьбовых муфт, шаровых кранов и прямых радиаторных вентилей. Далее можно приступать к самому процессу изготовления, все действия должны соответствовать инструкции:

  1. 1. Первоначально нужно отмерить глубину захода трубы в тройник (с наружной части ставится небольшая метка). Эти две детали нужно спаять в единую конструкцию.
  2. 2. От края фитинга по трубе необходимо отложить такое же расстояние и отрезать деталь. Торец должен быть зачищен. К нижнему отводу тройника необходимо аккуратно припаять переходную муфту.
  3. 3. Все манипуляции нужно повторить. Когда получен второй блок, его необходимо сверить с первой заготовкой. После этого все действия повторяются.
  4. 4. С одного торца полипропилена следует припаять колено либо тройник для последующего монтажа воздухоотводчика. Со второй стороны крепится муфта под шаровой кран.

Тот коллектор, который изготовлен из полипропиленовых фитингов, — это самый бюджетный вариант для обустройства тёплого водяного пола. Конечно, у этого прибора есть свои недостатки:

  • Отсутствует возможность установить расходомеры.
  • Конструкция обладает довольно большими размерами, что отрицательно влияет на выбор защитного ящика. Чтобы решить эту проблему, коллектор лучше устанавливать на стене в котельной.
  • Мастер должен обладать отменными навыками в сфере паяния полипропиленовых заготовок. В противном случае он может допустить ошибки во время создания многочисленных стыков.

Укладка трубы теплого пола

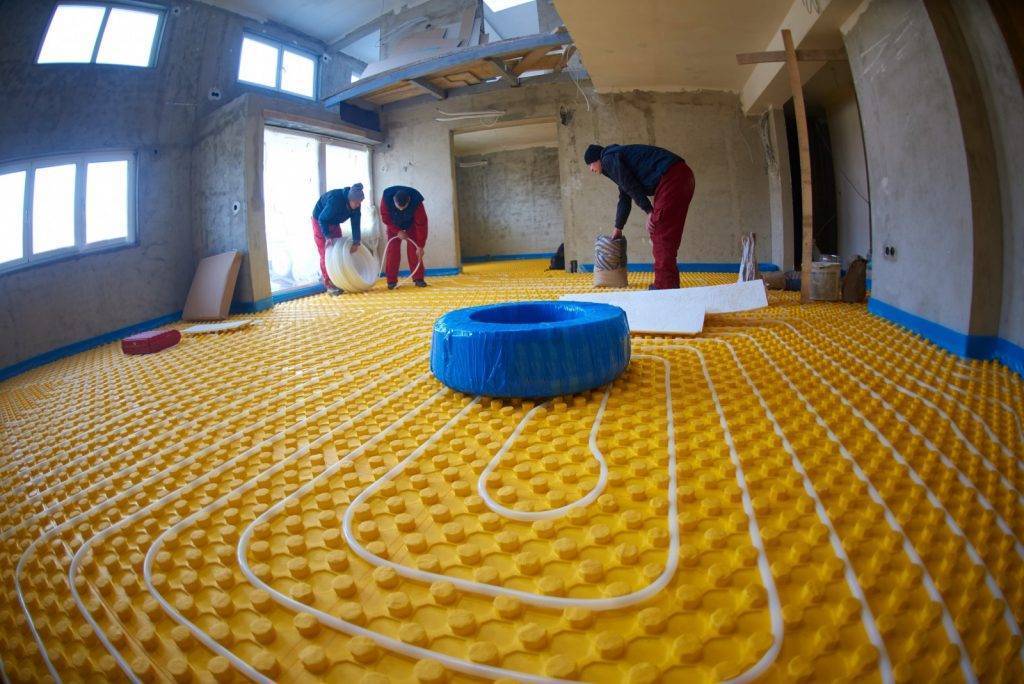

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Коллекторный шкаф: назначение, разновидности и преимущества

Коллекторный шкаф

Коллекторный шкаф – защитная конструкция, оберегающая смесительный узел от постороннего вмешательства. По сути, это короб, установленный в горизонтальном положении, оснащенный крепежными механизмами и дверцей.

Использование такого шкафчика дает возможность расположить коллекторный узел в удобном месте без ущерба для интерьера и технического наполнения. Таким образом, коллекторно-смесительный узел можно разместить в любой комнате, не опасаясь, что содержимым заинтересуются дети и домашние питомцы.

Различают два типа коллекторных шкафов:

Наружные монтируются на поверхность стены с помощью специальных крепежей и ножек (при необходимости корректировки по высоте). Выводные щели прикрываются съёмными металлическими накладками. Сам шкаф покрыт порошковой краской или антикоррозийным составом по бокам, дверца может быть в белом, бежевом или другом цвете по вкусу потребителя.

Наружный коллекторный шкаф

Встраиваемые устанавливают в нишу либо закрывают вагонкой или гипсокартоном. Боковые части, как правило, не окрашены, так как в них расположены крепежные и выводные пролеты. Фасад окрашивается в белый цвет, но также возможны варианты.

Встраиваемый коллекторный шкаф

Оба вида конструкций обязательно имеют крепкий замок, защиту от возможных термических ожогов. Шкафы располагают не ниже уровня пола, но и не поднимают слишком высоко. После установки короба, процесс сборки коллектора водяного пола проходит согласно задуманной схеме. При этом, все отводы остаются легко доступны для укладки контуров.

Внутрь шкафа можно поместить также и счетчик водоснабжения, совместив все контуры в одной точке. На стене вся конструкция будет выглядеть в разы эстетичнее, нежели связка труб водяного контура отопительной системы с многочисленными датчиками, вентилями и кранами.

Достоинства теплого пола со смесителем

Обогревательный пол со смесительным узлом обладает массой преимуществ в сравнении с прочими отопительными системами.

Комфорт

Он возможен благодаря поступлению теплоэнергии вследствие излучения, но не конвекции. Помимо этого половая поверхность и помещение равномерное нагреваются. В комнатах отсутствуют мостики холода и горячие батареи. Все это создает комфортную и здоровую атмосферу, соответственно, нет пыли. Поверхность всегда остается сухой, на ней не формируется среда для плесени, клещей и других вредных микроорганизмов.

Теплый пол со смесителем

Экономическая выгода

В зависимости от месторасположения трубок и функционирования обогревательной системы можно сэкономить на обогреве помещения. Установлено, что в жилых квартирах тратится меньше электрической энергии на 30%, при условии, что потолок имеет стандартную высоту. Таким образом, расход энергетических ресурсов может достигать 50%.

Безопасность

Это важно для помещений, где находятся постоянно люди. Функционирование обогревательного пола позволяет избежать ожогов и иных проявлений, которые могут быть при использовании радиаторов либо конвекторов

Гигиена

Система водяных полов со смесителем позволяет проводить соответствующую дезинфекцию финишного покрытия. Пол можно очищать разными моющими средствами, водой. Такая обогревательная система отменно подходит для помещений со специфическими запросами к гигиене. Например, водяной пол с узлом перемешивания годится для детсадов и больниц.

Теплые пол — комфорт и удобство

Способы подключения

Понадобятся следующие материалы и устройства:

  • Трубопровод;
  • Комплектующие для трубопровода;
  • Котел;
  • Трехходовой термостатический клапан;
  • Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

  • Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
  • Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Цель использования коллектора

Коллектор – это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора – подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола.

Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства – это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды.

Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой.

Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями.

На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке – гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре.

Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный – с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками.

Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.

Это интересно: Устройство тёплого пола с водоциркуляционным подогревом — излагаем все нюансы

Назначение обводного трубопровода

Основное назначение байпасного участка – сохранение циркуляции в магистрали отопления в случае поломки подключенного агрегата или отключения электричества.

Любой прибор, подключенный через байпас, можно отсоединить от гидравлической магистрали простым перекрытием двух кранов – на входе и выходе.

После этого весь поток теплоносителя пойдет по обходной трубе.

Прибор, отключенный от магистрали, спокойно ремонтируют или выполняют плановое обслуживание. Можно полностью отсоединить его и заменить новым. При этом не понадобится останавливать работу системы и сливать весь теплоноситель.

В зависимости от места применения, байпасное подключение имеет свои особенности.
