Как выбрать оборудование для производства брикетов из опилок

Конструкция станка для производства топливных брикетов

Самодельный пресс для изготовления топливных брикетов

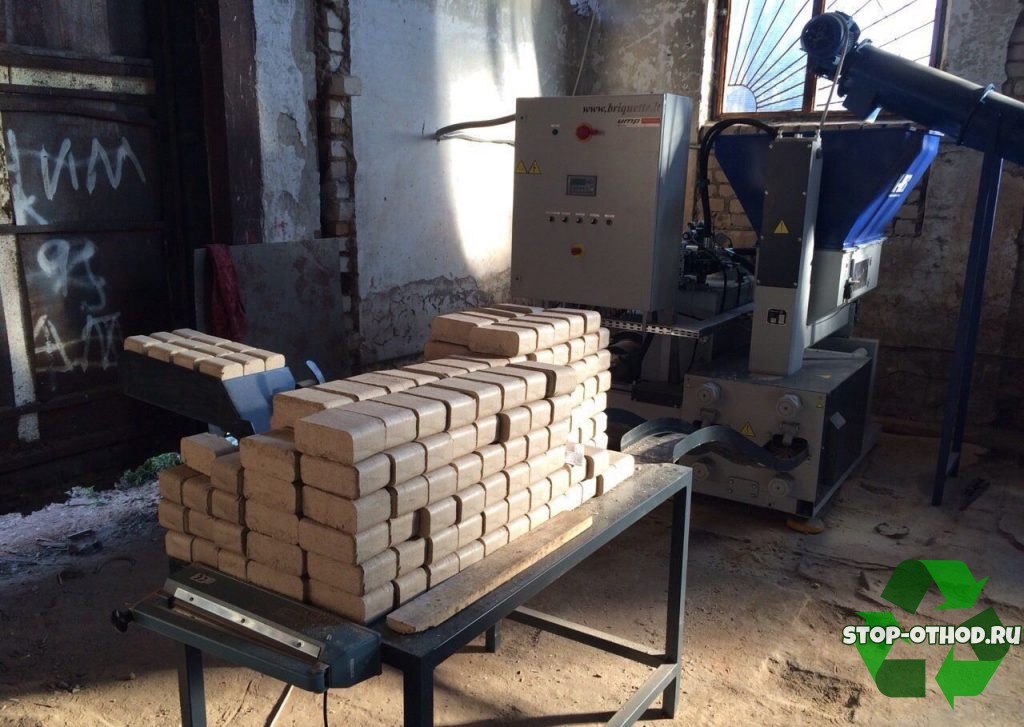

Заводской комплекс состоит из нескольких узлов. На первичном этапе материал проходит стадию просушки, затем следует его дробление. И только после этого выполняется прессование. Для небольших объемов эту схему можно упростить. Из оборудования по производству брикетов из опилок своими руками достаточно будет сделать пресс.

Оптимальным вариантом будет использование гидравлического домкрата. Он устанавливается на опорной раме. Опорная точка должна быть направлена не вверх, а вниз. Устанавливается форма, которая заполняется исходным сырьем. Для формирования изделий нужной формы для штока необходимо сделать насадку. Она должна быть такой же формы, что и нижестоящая емкость. Для формирования центрального отверстия следует предусмотреть штырь.

Еще более простая модель производственное оборудование для изготовления брикетов из опилок своими руками представляет собой рычажную конструкцию. Она изготавливается из стальных уголков и профильных труб. Недостатками вышеописанных схем являются:

• низкая производительность. За один цикл работы станок сделает только одно изделие;
• трудоемкость работы. Это касается рычажных ручных механизмов;
• неоднородная плотность материала. Даже с помощью гидравлического домкрата невозможно достичь равномерного давления по всему объему сырья, находящегося в форме.

С помощью вышеописанных технологии можно сделать запас энергоносителей на отопительный сезон для одного дома. Увеличение количества станков приведет к расширению штата рабочего персонала. Для получения прибыли необходимы финансовые вложения для закупки профессиональной линии.

Кроме вышеперечисленных факторов во время планирования изготовление оборудование для производства брикетов из опилок своими руками особое внимание следует уделить подготовительной стадии. В обязательном порядке сырье должно пройти просушку

Уровень влажности составляет от 5% до 12%. Для получения однородной массы необходим измельчитель, его также можно сделать самостоятельно. Для этого потребуется установить два вала с шипами. Расстояние между ними определит максимальный размер материала.

В видеоматериале показан пример самодельного оборудования для производства топливных брикетов из древесных опилок своими руками:

Самая простая конструкция самодельного пресса

Существует несколько простых способов того, как сделать пресс для брикетов своими руками, используя имеющиеся в наличие механизмы и подручные материалы. Так, начинающий мастер может взять на вооружение следующие принципы:

Наиболее примитивная конструкция самодельного пресса базируется на 10-сантиметровом равностороннем стальном уголке и пуансоне, изготовленной из листа нержавеющей стали с поперечным сечением в 3-6 мм. При этом в листовой заготовке должно быть предусмотрено специальное съемное дно, диаметр которого будет в точности соответствовать диаметру готового изделия.
Если хочется повысить производительность установки, то стоит подумать о ее оснащении электродвигателем, который может быть дополнен редуктором, необходимым для убавления скорости оборотов мотора. Последняя мера необходима для того, чтобы избегать перегрева агрегата.
В качестве материалов, необходимых для изготовления рабочих узлов общего механизма (штока, матрицы и пр.), лучше всего использовать стальную трубу с поперечным сечением в 2,5-3 см, а также толстостенные элементы с диаметром, соответствующим диаметру брикетных пакетов на выходе.
В процессе сборки из металлического уголка выполняют 4 одинаковые стойки, которые устанавливаются на одинаковом расстоянии друг от друга. Из листовой стали вырезают и варят барабан, предназначенный для вращения и смешивания сырья, который можно смело заменить элементом, позаимствованным у вышедшей из строя стиральной машинки. Между барабаном и матрицей устанавливается лоток, притом что съемное дно последнего элемента фиксируется с помощью фланцев

Само дно выглядит, как листовой нержавеющий диск с проушинами.
Пуансон также рекомендуется изготавливать из нержавеющей стали, придавая ему круглую форму (диаметр этой важной составляющей должен соответствовать диаметру матрицы). Соединять пуансон с гидравлической установкой должен шток, который выполняют из трубы с 3-сантиметровым диаметром.

Преимущества и недостатки

Доступность недорого сырья экономически оправдает наличие пресса для брикетов и применение их в качестве топлива. Например, ими можно отапливать деревообрабатывающий цех или обогревать теплицу. Естественно, эти условия дают возможность использовать спрессованные отходы для бытовых нужд собственного дома.

Для наглядности, ниже приведена таблица с тепловыми характеристиками различного вида топлива:

Ещё один пример, показывающий соотношение показателей теплотворных способностей.

Для получения определённой единицы теплоты, потребуется:

1. Природный газ, необходимо около 960 м³.
2. Солярка – до 1000 литров.
3. Мазут, 1350 литров.
4. Древесные уплотнённые отходы, 2800-4000 кг.
5. Древесина (дрова), 3200 кг.

Из приведённых вариантов видно, что переработанные отходы по выработке тепловой энергии, приближаются к некоторым видам топлива. С учётом доступности сырья, становится выгодно применять топливные элементы, произведённые на собственном оборудовании.

Существенный плюс – это малая, не превышающая 5-8% зольность, а зола хорошее удобрение для восстановления свойств почвы.

Недостатки:

1. Конечный продукт переработки является гигроскопичным материалом, поэтому необходимо позаботиться о сухом месте для хранения.
2. Сжатые отходы обладают малой механической прочностью, вследствие чего, образуется пыль, которая может вызвать аллергическую реакцию, а в больших объёмах – это создание взрыво- и пожароопасной смеси.

Основное назначение использования пресса – это переработка горючих отходов в топливные брикеты. Одна из разновидностей оборудования может применяться для производства пеллет – небольших по размеру брусочков, которые нашли применение, например, как наполнители лотков для домашних животных.

Пресс для изготовления топливных брикетов своими руками

Покупка готового оборудования для изготовления брикетов в зависимости от его мощности обойдется в сумму от 300 тыс. до 1 млн. руб.

Разумеется, для частника, желающего заняться изготовлением данного топлива чисто для собственных нужд, такие затраты нецелесообразны, поскольку окупятся они не скоро. Более правильным будет изготовить пресс из подручных материалов, тем более что ничего сложного в его конструкции нет.

Можно соорудить необходимое оборудование с нуля либо воспользоваться готовыми механизмами.

Самодельный станок

Схема

Рычажный и винтовой самодельный прессы не требуют применения покупных изделий, но и значительным усилием сжатия они похвастаться не могут. Предлагается собрать пресс на основе гидравлического домкрата или такого же пресса.

Он может быть оснащен электродвигателем либо ручным приводом:

1. К гидравлической установке присоединим пуансон. Его размеры должны соответствовать размерам матрицы, в которой сырье будет спрессовываться в брикет.
2. Саму матрицу изготовим из толстостенной трубы — это самый простой вариант. Для выхода воздуха и влаги в ее стенках будут проделаны отверстия.
3. Матрицу оснастим съемным дном. Удалив его, готовый брикет можно будет вытолкнуть пуансоном в приемный лоток.

Чертеж-схема изготовления брикетов из размоченной бумажной массы

Рабочий механизм поместим в корпус, снабженный для удобства транспортирования двумя ручками.

Необходимые материалы

Кроме гидравлической установки понадобятся кое-какие разновидности стального проката:

1. Швеллер.
2. Уголок равнополочный 100х100 мм.
3. Лист толщиной 3 – 6 мм. Из него будет вырезаться пуансон. Толщина заготовки зависит от диаметра матрицы: чем большим он будет, тем толще должен быть пуансон.

Из этого же листа вырежем съемное дно для матрицы.

1. Труба диаметром 25 – 30 мм — из нее будет изготовлен шток пуансона.
2. Толстостенная труба — заготовка для матрицы. Диаметр зависит от того, какого размера брикеты хочет получить пользователь. Чем тоньше они будут, тем выше их плотность, но производительность станка при этом уменьшится.
3. Труба большого диаметра — заготовка для корпуса миксера. Если подходящей трубы нет барабан можно сделать из листа жести.
4. Оцинкованная сталь для изготовления лотков.

Всего потребуется два лотка — для загрузки подготовленного материала в матрицу и для приема готовых брикетов.

Инструкция по изготовлению и сборке

Порядок операций при изготовлении пресса выглядит так:

1. Из швеллеров необходимо сварить основание устройства.
2. Из уголка делаем 4 стойки длиной по 1,5 метра. Они привариваются вертикально и с одинаковым шагом.
3. Далее из трубы или листа жести необходимо изготовить барабан, в котором будет перемешиваться сырье. Если у вас есть поломанная стиральная машина, барабан, а также подшипники, можно извлечь из нее.
4. Барабан нужно прикрепить к стойкам. Если есть возможность, его следует оборудовать электродвигателем. Если мотор является слишком высокооборотистым и понизить скорость вращения барабана до приемлемого значения за счет одной только разницы в диаметрах шкивов не удается, следует применить редуктор.
5. Под барабаном необходимо закрепить лоток, по которому подготовленный материал будет подаваться в матрицу.
6. В стенках трубы, используемой в качестве заготовки для матрицы, необходимо выполнить несколько отверстий диаметром 3 – 5 мм. Их надо распределить равномерно, чтобы воздух и вода выдавливались по всему объему брикета.
7. Снизу к матрице необходимо приварить фланец, к которому будет прикручиваться съемное дно. Это дно вырезается из стального листа в виде диска с проушинами.
8. Матрица приваривается или прикручивается к основанию под загрузочным лотком.
9. Из стального листа вырезаем круглый пуансон. Это просто диск, диаметр которого позволяет ему свободно входить в матрицу.

Шток изготавливается из трубы: достаточно диаметра 30 мм. Одной стороной он приваривается к пуансону, а другой — крепится к гидравлической установке.

Далее весь узел следует прикрепить к стойкам точно над матрицей.

Чтобы сократить время, затрачиваемое на извлечение готового брикета из матрицы, и сделать тем самым станок более производительным, к днищу матрицы можно приварить пружину с диском такого же диаметра, что и пуансон.

После отключения гидравлической установки и извлечения пуансона изделие будет выталкиваться пружиной автоматически.

Производство брикетов

Сырьем для изготовления брикетов становятся всевозможные виды отходов сельхозпредприятий, деревообработки, мебельного производства и других промышленных отраслей, где используют древесину и растения. Технология производства топливных брикетов из опилок делает возможным для создания одного кубометра готового продукта расходовать до четырех кубометров отходов, что положительно влияет на окружающую среду. Компании, которые изготавливают экологичные дрова, избавляют планету от огромного количества мусора.

Расходы на сырье для брикетирования варьируются в зависимости от его вида и качества, а также от региона, из которого его доставляют. Качество поставляемого сырья является одним из главных факторов успешности производства экологичного чистого топлива

Важно иметь надежных поставщиков, которые по законам и правилам обеспечивают экологическую безопасность на своем производстве. Такими поставщиками становятся многочисленные агрокомплексы и фермы, деревообрабатывающие предприятия и лесопилки

Технология производства экологичного топлива делится на несколько этапов. На каждом из них задействуется специальное оборудование, и соблюдаются установленные нормы температуры и давления. Но главным элементом при создании брикетов становится связывающее вещество. Соединительные компоненты в процессе производства оплавляются и связывают между собой фракции сырья.

Отходы древесины лиственных деревьев не нуждаются в добавлении соединительных компонентов, потому что в них итак содержится смола, которая становится связующим элементом во время нагрева. Сельскохозяйственные отходы, напротив, требуют дополнительных веществ, таких как лигнин. Лигнин считается базовым компонентом в топливных брикетах. По составу он экологичен, так как получается только из остатков частей растений.

Производство экологичных дров начинается с подготовки аппарата для сушки и установления нужной температуры внутри вентилятора. После чего идет погрузка бункера со шнековым питанием, подающий материал в сушильную камеру. Влага устраняется воздушными потоками, поэтому в атмосферу выходит только обычный пар. Никаких вредных веществ при сушке материала не выделяется, именно поэтому изготовление топливных брикетов называется экологичным.

Этапы изготовления

Основные этапы изготовления:

1. Измельчение/дробление сырья до фракции не более 3мм. Отходы измельчаются в рубильной машине. Вращающийся барабан аппарата, оснащенный острыми ножами, измельчает щепки и отделяет более крупные из них для повторного измельчения до необходимых размеров.
2. Сушка. Тепло-генератор осуществляет сушку фракций горячим воздухом. Количество влаги в сырье не должно превышать 15%.
3. Брикетирование. В экструдере начинается линия брикетирования древесных отходов, и не только. Подготовленная смесь поступает на опрессовывание. В условиях высокого давления и при особой температуре сырье выдавливается из экструдера и нарезается на отдельные брикеты.
4. Упаковка. Происходит герметичная упаковка брикетов, после чего их отправляют на склад.

Оборудование для изготовления

Основным оборудованием для изготовления топливных брикетов являются экструдер и пресс.

Экструдер – это машина, которая размягчает/плавит материалы и придает им нужную форму путем выдавливания спрессованной массы через фильеру. Состоит станок из нескольких основных фрагментов: корпуса с нагревательным элементом, основного шнека и экструзионной головки для создания брикетов определенной формы на выходе из машины.

Пресс представляет собой аппарат для сдавливания подготовленной смеси фракций до высокой плотности и эргономичной консистенции. Спрессовывание позволяет формировать максимально компактные и подходящие для долгого хранения и использования брикеты.

Можно выделить несколько типов пресса:

• Ручной пресс для брикетов. Это несложная металлоконструкция, включающая в себя пресс-форму, опорную часть, поршень и рукоять. Данный вид пресса имеет легкий вес и удобен в транспортировке.
• Гидравлический пресс. Гидравлический пресс включает в себя поршневой насос с регулируемой производительностью, электродвигатель и бак с гидравлическим маслом. Используется только в помещениях с поддержанием плюсовой температуры.
• Ударно-механический пресс. Формирует брикеты по принципу ударной экструзии. Поршень пресса размещен горизонтально внутри цилиндрического насоса.

Преимущества поленьев из опилок

В пользу брикетов, спрессованных из опилок, можно привести следующие аргументы:

1. Продолжительное горение — 4 часа.
2. Минимальное дымообразование.
3. Экологичность. Исходное сырье — натуральные материалы, поэтому пеплом можно удобрять грядки.
4. Высокая энергоотдача. Гораздо превышает энергетические возможности дров, сравнима только с качественным углем.
5. Постоянная температура горения.
6. Экономичность. Стоимость 1 т такого топлива обойдется дешевле, чем соответствующее количество дров или угля.
7. Возможность самостоятельного изготовления.

Недостатки также присутствуют. Главный из них — боязнь влаги. Хранить их под открытым небом нельзя, т.к. они быстро впитают влагу, следовательно, будут плохо гореть. Поэтому для складирования необходимо выделить сухое помещение.

Сколько-нибудь значительные механические воздействия на брикеты из опилок противопоказаны. Если покупать для их изготовления специальное оборудование, себестоимость будет высокой и не всегда оправданной.

Замена угля и дров на брикеты из опилок, позволяет сделать отопление загородного жилья более экологичным. В то время как отопление влажными дровами приводит к выбросу вредных веществ, «евродрова» в этом отношении полностью безопасны

Выгодно налаживать кустарное производство, если опилки бесплатные, а в качестве установки можно использовать уже имеющееся оборудование.

Когда есть смысл производить топливные брикеты

Мини-станок, который делает брикеты.

Делать топливные брикеты своими руками, как указано на видео выше, выгодно только тогда, когда у вас есть бесплатные опилки. Но даже при этом не всегда есть целесообразность этого мероприятия. К примеру, у вас свое деревообрабатывающее производство, которое нужно отопить. Просто опилки бросать в печку неудобно, да и не горят они нормально. В этом случае есть смысл купить станок и штамповать на нем брикеты для своих нужд. Качество изделий будет приемлемым, и вы сэкономите на отоплении. Вручную делать брикеты в этом случае слишком хлопотно, так как энергоносителя нужно много.

Для отопления частного дома самодельные брикеты тоже не лучший вариант и вот почему:

• низкое качество из-за использования самодельных прессов;
• на производство нужно много времени и сил.

Это, если не учитывать того, что пресс тоже надо изготовить самостоятельно. К тому же брикеты могут и не получиться. Неприятный сюрприз может ждать после сушки – кирпичики бывает просто распадаются. Смысл самостоятельного производства есть тогда, когда вы хотите сделать несколько кубов брикетов, чтобы иногда отапливать дачу. Но опять же, если есть свои опилки и вы готовы потратить на это несколько дней.

Этапы изготовления брикетов из опилок своими руками

Процесс домашнего прессования опилок выглядит следующим образом:

1. сушка сырья, если оно имеет высокую влажность;
2. измельчение сырья в дробилке или ручным способом;
3. перемешивание измельченного опилочного сырья с глиной или картоном;
4. загрузка под пресс;
5. прессование в формы;
6. выгрузка и сушка на воздухе;
7. упаковка в пленку.

Качество сушки можно проверить путем разлома брикета, он должен быть плотным и сухим на срезе.

Если нет подходящей дробилки – можно применить перфоратор.

Пленка обязательно должна быть термоусадочной, чтобы влага не проникала в готовый продукт и сохранялась его форма.

Подготовка сырья

На следующем этапе занимаются подготовкой сырья, но вначале нужно правильно его выбрать. Чтобы спрессовать качественные брикеты из бумаги и картона, нужно предварительно размочить их в воде, затем хорошо отжать для удаления всех остатков влаги, а уже после можно укладывать в прессовочный механизм.

Если в качестве сырья используются растительные отходы в виде торфа и древесных опилок, то их требуется изначально тщательно перемешать в отдельной емкости. Затем к общему составу добавить небольшой объем воды, клея и глины. Чтобы повысить горючие характеристики, можно положить немного бумаги. Она также будет выполнять связующие свойства. Объем глины всегда берется в расчете 1: 10 от общего объема горючих компонентов. В таком случае можно получить отличный материал для отопительных установок.

Процесс прессовки

Переработка подготовленного материала — самый важный этап в производстве. Начинается работа со сборки и проверки сырья. После этого необходимо расчистить место, где будут складироваться готовые прессованные блоки. Сразу нужно отметить, что после прессовки брикеты будут влажными и липкими. Чтобы они не слиплись и не потеряли правильную форму, их нужно складывать не слишком близко друг к другу. Лучше всего между прессованным материалом уложить фанерные листы или плоский шифер.

В пресс устанавливается съемная емкость, а уже в нее вводят поршень. В устройство закладывают небольшой объем предварительно подготовленного сырья и нажимают на самодельную ручку пресса. При этом за процессом необходимо следить, чтобы вся имеющаяся жидкость вытекла. Обычно такой процесс занимает около минуты. После того как жидкость полностью устранится, можно вынуть поршень, достать готовый брикет и отправить его на просушку.

Используя аналогичный метод, перерабатывают и прессуют и другие материалы. Главное — не забывать их аккуратно складывать в подготовленном месте на абсолютно ровной поверхности. За час такой работы можно произвести порядка 60 самодельных брикетов.

Просушка и применение

После того как завершится прессовочный процесс, готовые изделия отправляются на просушку. В домашних условиях можно просто разложить материал на солнечной лужайке, но следить, чтобы он случайно не попал под дождь, иначе процесс сушки затянется. Когда брикеты потеряют максимальный объем влаги, их можно перемещать в постоянное хранилище, притом складывать их уже можно как угодно и не бояться, что они слипнутся.

Сразу стоит добавить, что такие самодельные блоки весят немного, это связано с недостатком давления при производстве. Собственно, после этого можно протестировать брикеты и затопить ими баню или разжечь камин. Лучше производить эти мероприятия с использованием специального розжига или подложить в топку немного бумаги, так как обычным путем сделать это будет довольно сложно.

Кстати, такой прессовочный аппарат при желании можно модернизировать, например, приобрести заводской пресс, тогда получаемые брикеты будут более качественными и плотными, да и их выпускаемое количество значительно увеличится.

Изготовление на основе других устройств

Если желания создавать пресс для изготовления брикетов с нуля нет, тогда можно попробовать переработать какое-то другое приспособление под такой механизм. Это может быть домкрат или небольшой гидравлический пресс, который дополнительно оснащается пуансоном и матрицей.

При этом важно понимать, что все самодельные установки не способны обеспечивать то давление, при котором происходит выработка лигнина. В результате к исходной массе добавляют ряд сторонних добавок, включая:

• недорогой клеящий состав (например, для обоев);
• глину (на 1 часть сырья берут 10 частей отходов);
• размокшую бумагу или гофрокартон.

Занимаясь производством станка под брикеты, важно учитывать такой этап, как измельчение сырья. Ручная резка материала не рекомендуется, поскольку подобная манипуляция занимает много времени и сил

Вместо этого рекомендуется задействовать дополнительные приборы, например, измельчитель из старой активаторной стиральной машинки, в который помещают ножи. Также можно купить роторный станок. Его задача заключается в измельчении растительных компонентов.

Важен также такой момент, как измельчение сырья, при чем ручная резка материала не рекомендуется, поскольку подобная манипуляция занимает много времени и сил

К готовому оборудованию добавляют пуансон, размеры которого сопоставимы с размерами матрицы, где проходит прессование. Для создания матрицы берут толстостенную трубу, в которой проделываются отверстия под вентиляционную систему. Матрицу дополнительно снабжают съемным дном — его можно будет убрать после получения готового брикета.

Преимущества и недостатки самодельных топливных брикетов

Наиболее рациональным будет изготовление шнекового пресса для опилок в случае, если у вас имеется собственное древесное производство или возможность приобретения отходов по выгодной стоимости. Однако следует учитывать, что несмотря на низкую себестоимость такого топлива, оно все же имеет ряд недостатков:

1. После сушки самодельные брикеты получаются достаточно легкими, что связано с их незначительной плотностью.
2. Удельная теплота от сгорания таких материалов втрое ниже, чем при использовании древесины.
3. Процесс самостоятельного производства топливных брикетов занимает достаточно большое количество времени и требует немалых усилий.
4. В связи с необходимостью создания больших топливных запасов, затрудняется их хранение, ведь надо не допустить промокания брикетов.

Самостоятельная переработка древесных отходов при помощи шнекового пресса собственного производства будет рациональной лишь при наличии свободного времени и доступного по стоимости сырья. Поэтому тщательно взвесьте все “за” и “против” такого решения прежде чем приступать к процессу создания оборудования.

Дачники на протяжении многих лет задавались вопросом – как из опилок сделать топливные брикеты? На сегодняшний день домашними умельцами была придумана технология изготовления топлива из самых разных ненужных материалов, благодаря чему можно обогревать бани, гаражи, теплицы.

Топливные брикеты заменяют собой такой распространённый вид топлива, как дрова или уголь. Брикеты для топлива по-другому называются евродровами, потому что в их состав не входят химические соединения, например, клей, благодаря чему они считаются безопасными с точки зрения экологии. Изготавливают евродрова своими руками при помощи специального оборудования – пресса.
